Presentation Transcript

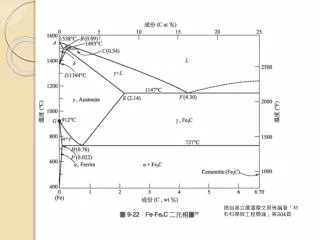

  1. 摘自高立圖書陳文照等編著「材料科學與工程導論」第304頁摘自高立圖書陳文照等編著「材料科學與工程導論」第304頁

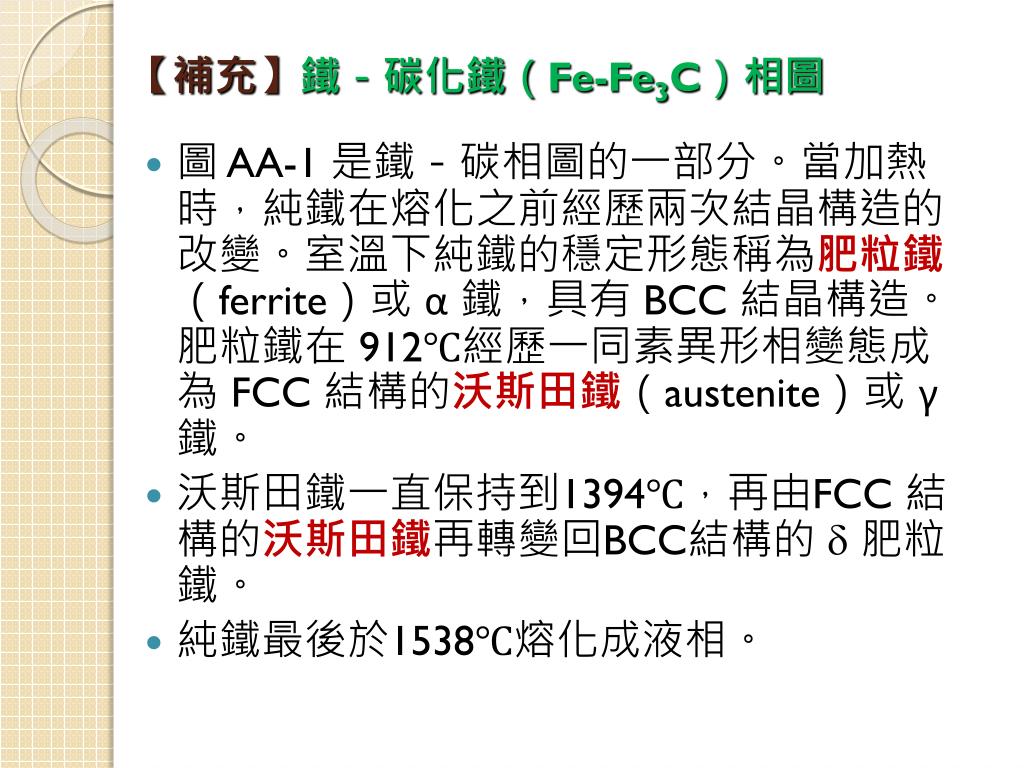

  2. 【補充】鐵-碳化鐵(Fe-Fe3C)相圖 • 圖 AA-1 是鐵-碳相圖的一部分。當加熱時,純鐵在熔化之前經歷兩次結晶構造的改變。室溫下純鐵的穩定形態稱為肥粒鐵(ferrite)或 α 鐵,具有 BCC 結晶構造。肥粒鐵在 912℃經歷一同素異形相變態成為 FCC 結構的沃斯田鐵(austenite)或 γ鐵。 • 沃斯田鐵一直保持到1394℃,再由FCC 結構的沃斯田鐵再轉變回BCC結構的  肥粒鐵。 • 純鐵最後於1538℃熔化成液相。

  3. 【補充】鐵-碳化鐵(Fe-Fe3C)相圖 • 圖 10.28 中的成分軸只達到 6.70 wt% C,在這個濃度形成中間化合物碳化鐵或雪明碳鐵(cementite;Fe3C),在相圖上它是以一條垂直線表示。 • 在BCC結構α 鐵中只能溶解極少濃度的碳,最大溶解度是在727℃下的0.022wt%。 • 碳在沃斯田鐵中最大溶解度為2.14wt%,發生在1147℃。

  4. 【補充】鐵-碳化鐵(Fe-Fe3C)相圖 • 共析反應:沃斯田鐵變態成波來鐵(肥粒鐵加雪明碳鐵)(727℃,含碳量0.76%) • 共晶反應:液相變態成沃斯田鐵加上雪明碳鐵(1147℃,含碳量4.3%) • 包晶反應:液相加肥粒鐵變態成沃斯田鐵(1493℃,含碳量0.17%) • 亞共析鋼、共析鋼(0.76%C)、過共析鋼 • 亞共晶鑄鐵、共晶鑄鐵、過共晶鑄鐵 • 低碳鋼(0.25以下)、中碳鋼、高碳鋼(0.6~1.4)

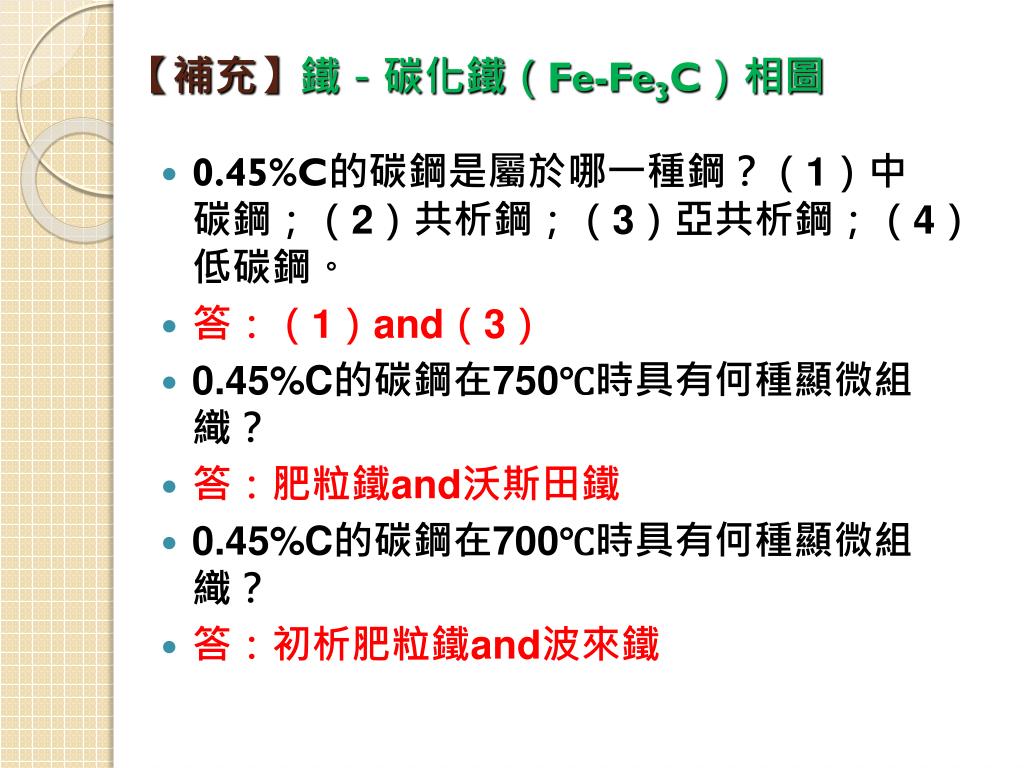

  5. 【補充】鐵-碳化鐵(Fe-Fe3C)相圖 • 0.45%C的碳鋼是屬於哪一種鋼?(1)中碳鋼;(2)共析鋼;(3)亞共析鋼;(4)低碳鋼。 • 答:(1)and(3) • 0.45%C的碳鋼在750℃時具有何種顯微組織? • 答:肥粒鐵and沃斯田鐵 • 0.45%C的碳鋼在700℃時具有何種顯微組織? • 答:初析肥粒鐵and波來鐵
