Presentation Transcript

  1. 第八組 劉佳衢

  2. What is Bluetooth • 是一種無線通訊協定 • 在2.45GHz的頻帶上傳輸 • 最大傳輸距離: 10 m • 最高傳輸速率 1Mb/sec(有效傳輸速率為 721Kb/s) • 可以加密保護資料的安全性 • 可用特殊技術消除電波干擾和衰減

  3. Where the name comes from • 藍芽(Bluetooth)是歐洲中世紀丹麥國王Harald II的名字。 他統一了(united)丹麥和挪威的一部分,建立了王國,留下許多戰功和遺跡.因此意指使用藍牙技術來連結各種裝置. • 取他的名字用意在強調,這些北歐國家(丹麥 瑞典 挪威 芬蘭)對於通訊產業的貢獻.

  4. Final goal of the concept Bluetooth • 最終目的：將不同廠商生產的設備透過這種技術標準而互相通訊聯結。

  5. Features • Simultaneous transmission of both voice and data • Frequency hopping • Security • Special network topology • piconet • scatternet

  6. Simultaneous transmission of both voice and data • Voice : Circuit-switchData : Packet-switch • 聲音—Phone • 資料—Internet

  7. Simultaneous transmission of both voice and data • 利用封包來傳輸聲音(達成ckt-switch)—VoIP (Voice over IP)但網際網路擁塞時，delay增加，先發出的封包反而較晚到達斷斷續續 • Bluetooth同時支援ckt-switch和packet-switch型態。

  8. Frequency hopping • 跳頻速率為1600跳/秒 • 79 1MHz channels, 共有79個頻道(hop channel 每個1 MHz，2402~2480MHz)以虛擬隨機數字決定跳躍頻道順序 • 使這個窄頻成倍地擴展成寬頻帶 • 對抗干擾,安全性有極大幫助

  9. Security • Frequency hopping • Encryption (8 to 128 bits) • Changing key at every session

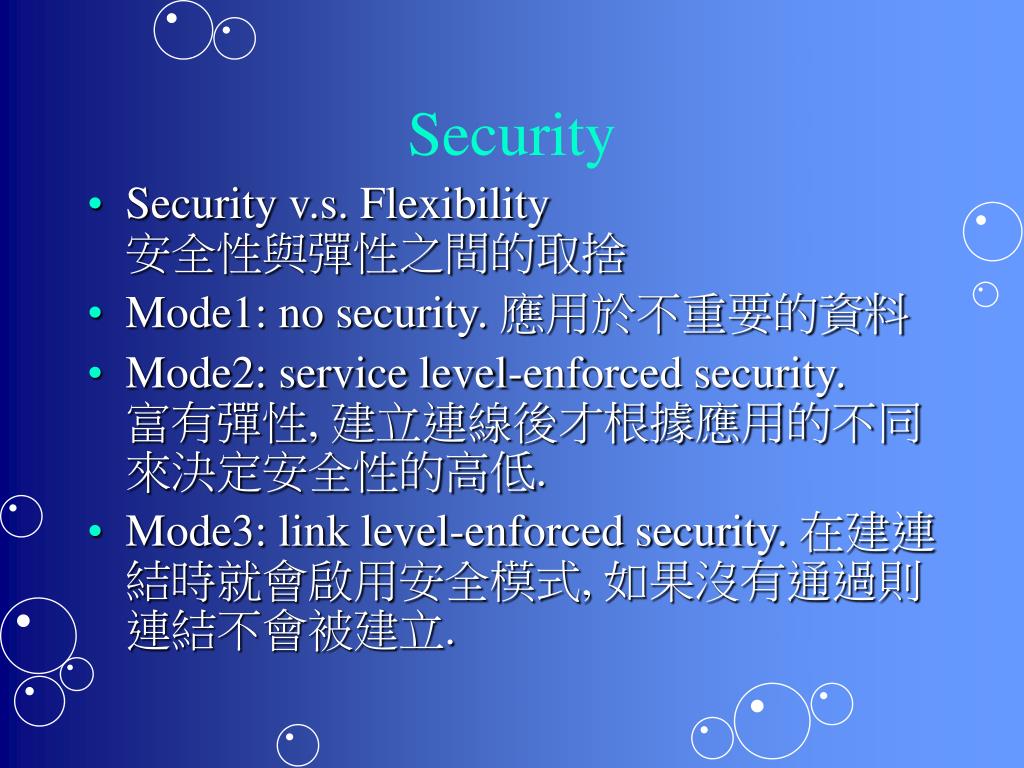

  10. Security • Security v.s. Flexibility安全性與彈性之間的取捨 • Mode1: no security. 應用於不重要的資料 • Mode2: service level-enforced security.富有彈性, 建立連線後才根據應用的不同來決定安全性的高低. • Mode3: link level-enforced security. 在建連結時就會啟用安全模式, 如果沒有通過則連結不會被建立.

  11. Network Topology • 1v1 to 1v7 (max 255 idle)連接形成piconet互傳資料。所有piconet中的slave共享1Mbit/s • 不同 piconet 可結合成一個 Scatternet 互傳資料 • 每個piconet 提供特定的跳頻模式，不會影響其他piconet的傳輸。允許大量的piconet 同時存在

  12. Other specifications • Low power dissipation正常工作的發射功率為1mW to 100mWv.s. 微波爐(~600W) • 當傳輸資料量小時，進入低功率模式0.3mW to 30mW • SmallEricsson的晶片只有10.2*14*1.6mm

  13. Comparison

  14. Applications for Bluetooth The Apple PowerBook 12“

  15. Applications for Bluetooth • Panasonic X70 等你喔..

  16. Applications for Bluetooth • Sony Ericsson Remote Control Car

  17. Home environment

  18. 第五次登場 請多指教*^^* Bluetooth in office • eBeam Wireless Interactive Whiteboard System

  19. Reference • http://www.bluetooth.com • http://www.e-beam.com • http://feminity.toshiba.co.jp/feminity • http://www.sonyericsson.com • http://www.toyota.com/prius
