多媒体教室设备使用说明 海淀区教育信息中心

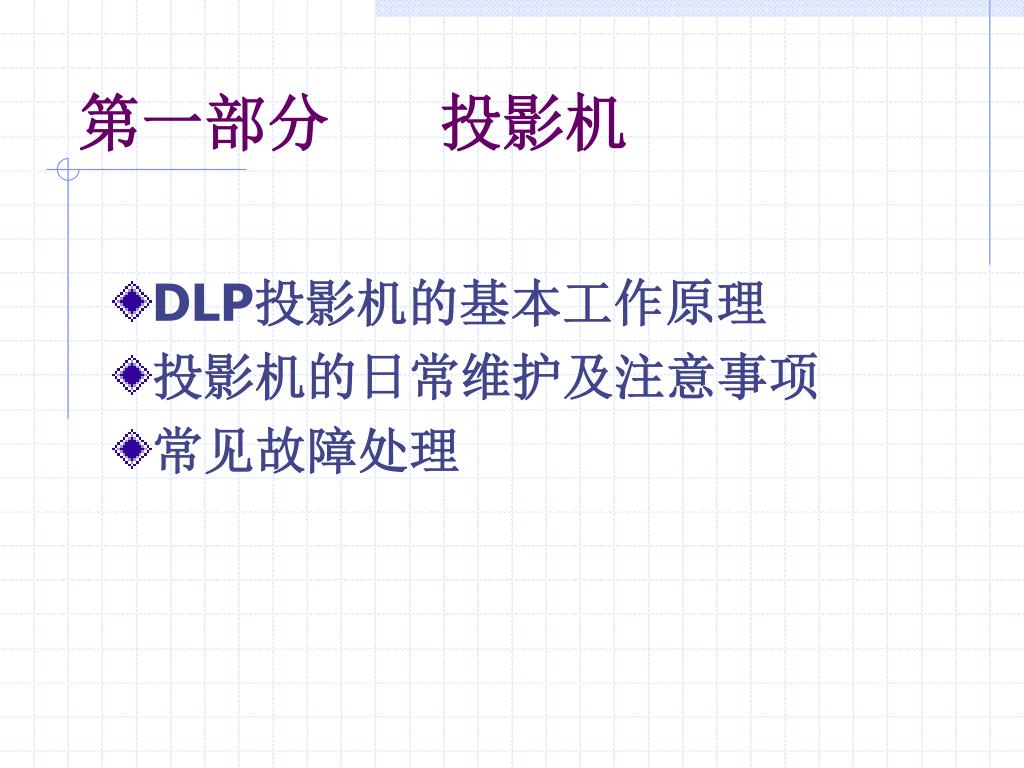

第一部分 投影机 • DLP投影机的基本工作原理 • 投影机的日常维护及注意事项 • 常见故障处理

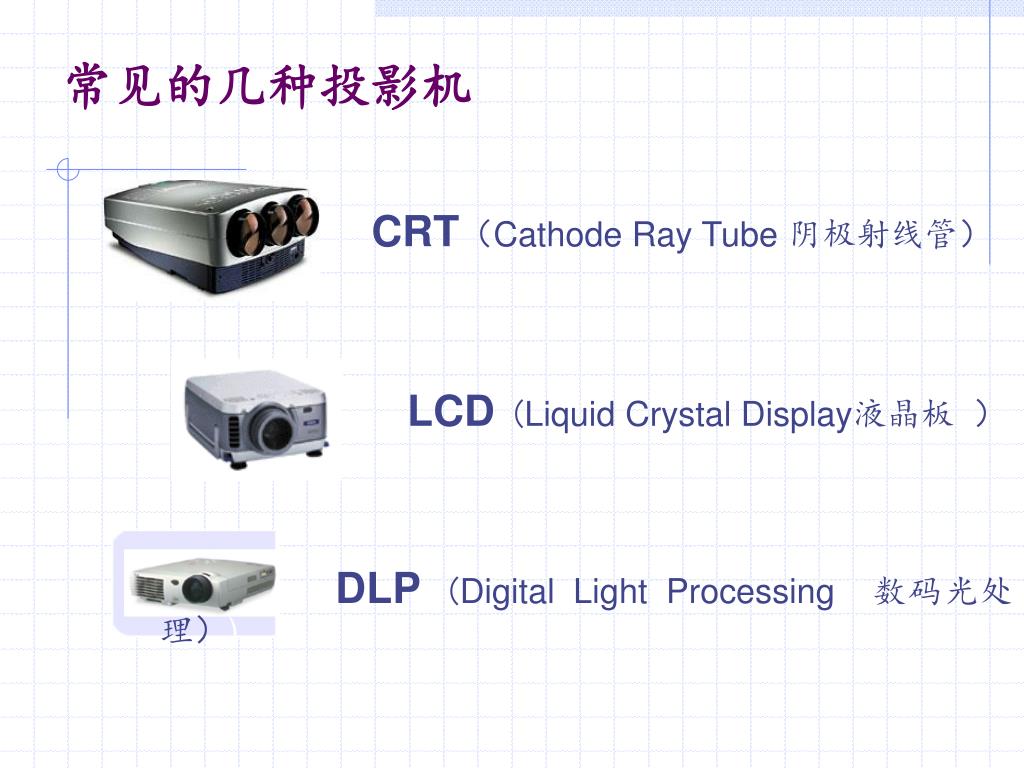

常见的几种投影机 CRT（Cathode Ray Tube 阴极射线管） LCD(Liquid Crystal Display液晶板 ） DLP (Digital Light Processing数码光处理）)

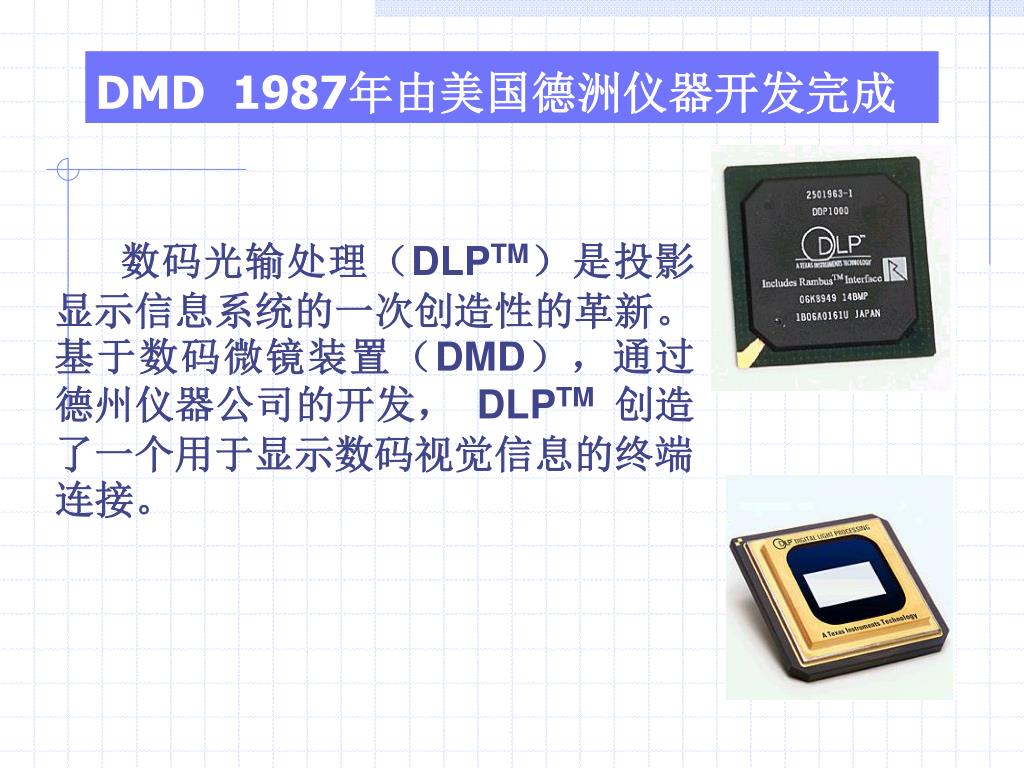

DMD 1987年由美国德洲仪器开发完成 数码光输处理（DLPTM）是投影显示信息系统的一次创造性的革新。基于数码微镜装置（DMD），通过德州仪器公司的开发， DLPTM创造了一个用于显示数码视觉信息的终端连接。

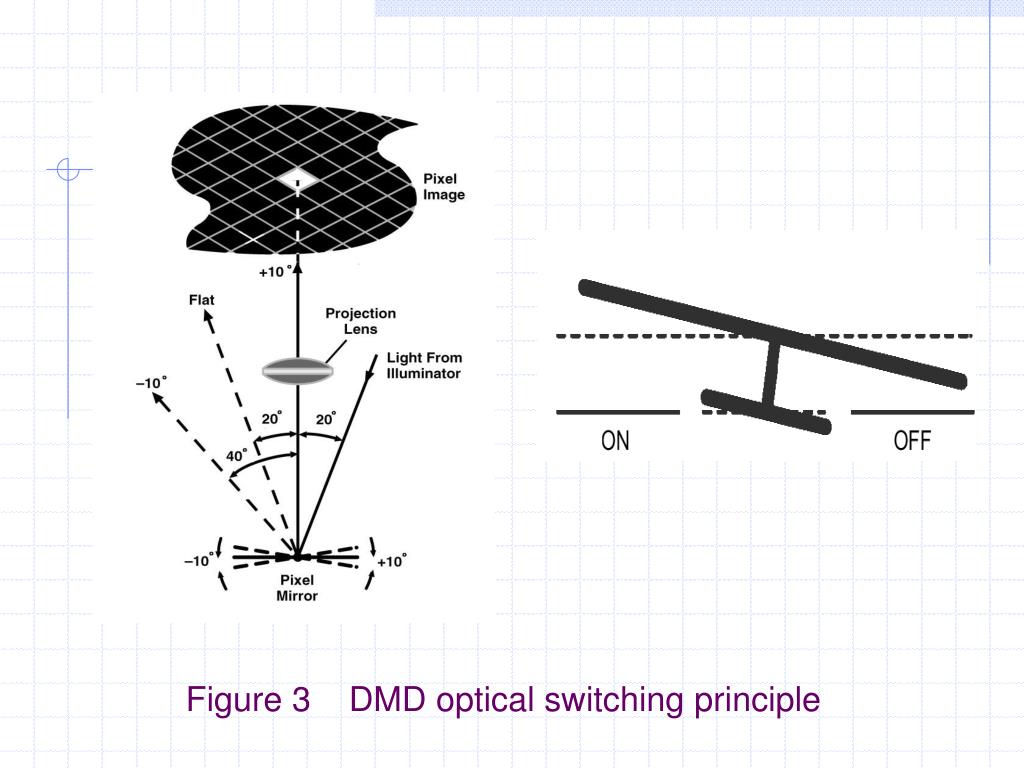

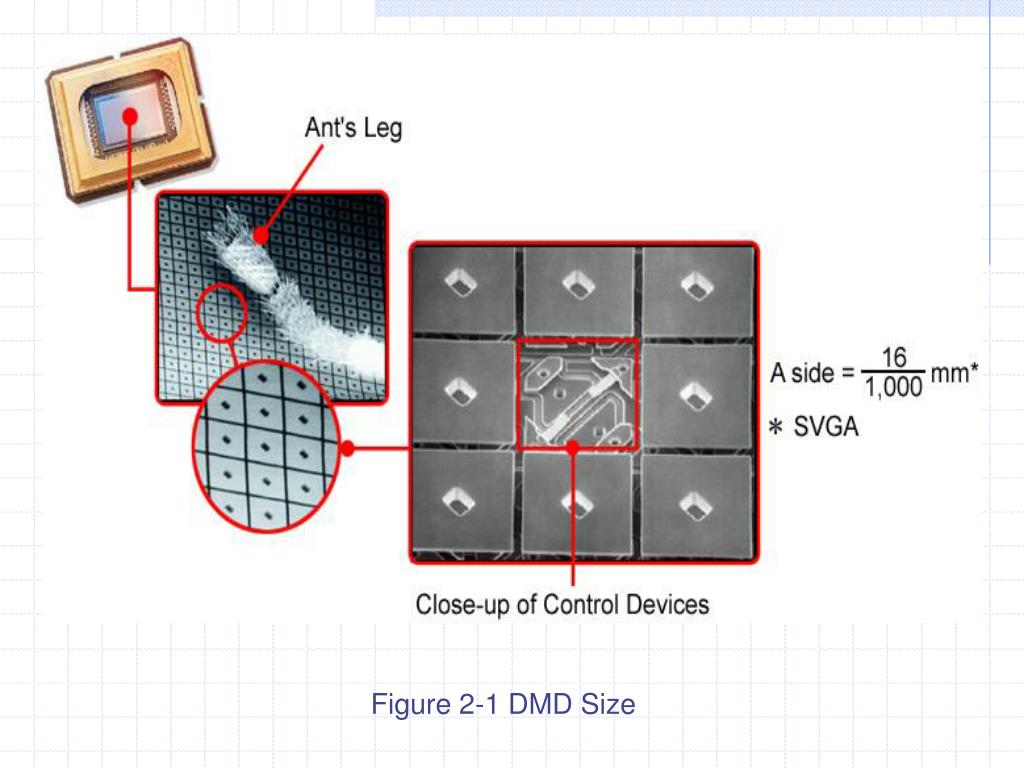

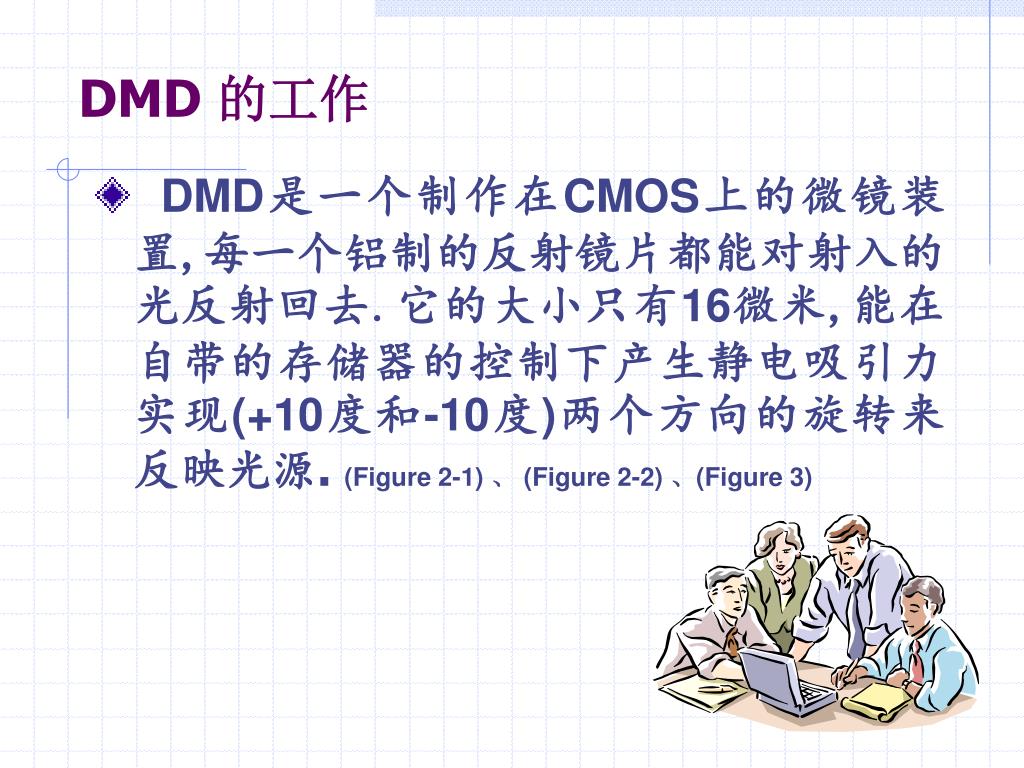

DMD 的工作 DMD是一个制作在CMOS上的微镜装置,每一个铝制的反射镜片都能对射入的光反射回去.它的大小只有16微米,能在自带的存储器的控制下产生静电吸引力实现(+10度和-10度)两个方向的旋转来反映光源. (Figure 2-1) 、 (Figure 2-2) 、(Figure 3)

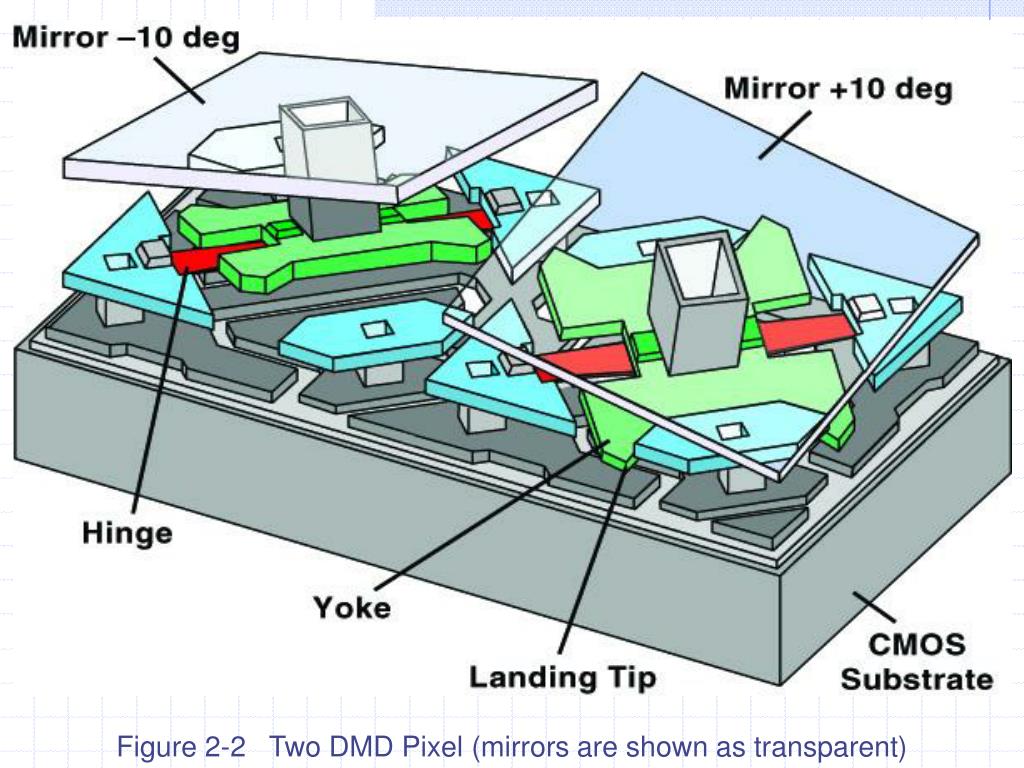

Figure 2-2 Two DMD Pixel (mirrors are shown as transparent)

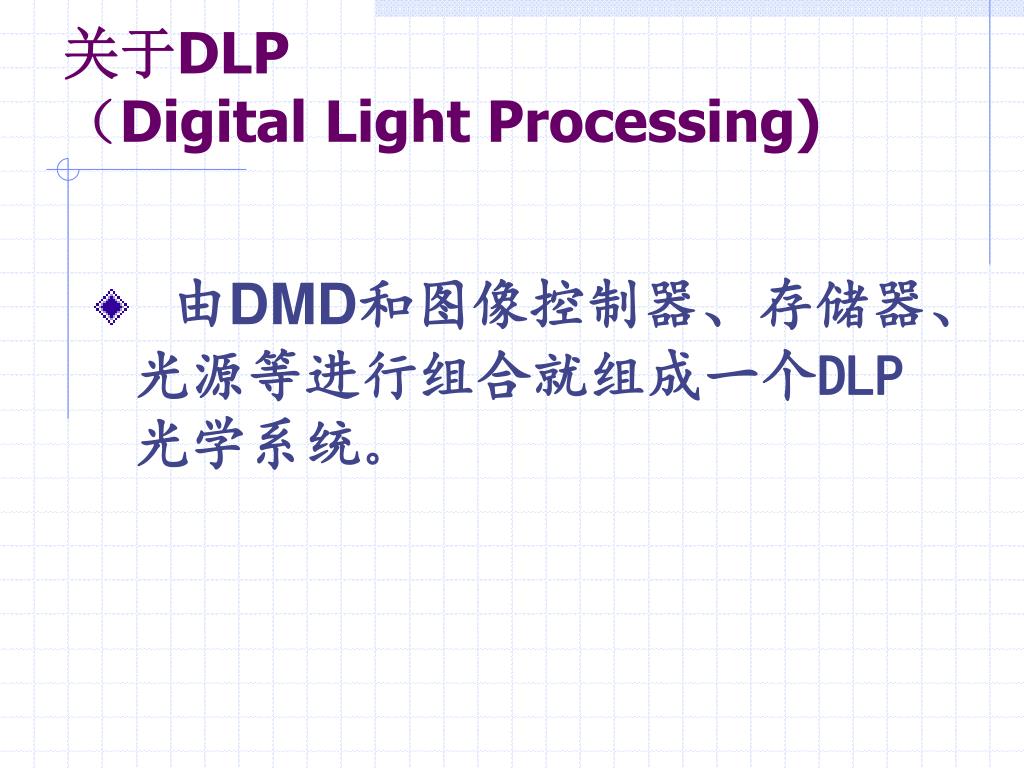

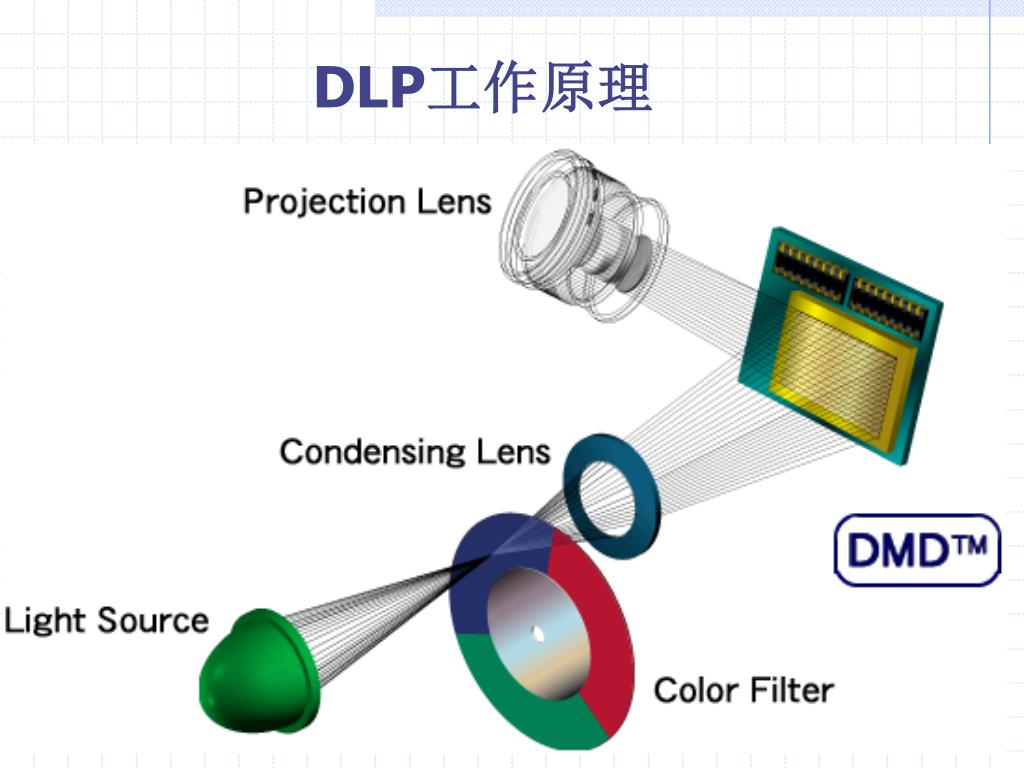

关于DLP（Digital Light Processing) • 由DMD和图像控制器、存储器、光源等进行组合就组成一个DLP光学系统。
DLP显示技术的优点 DLP & LCD

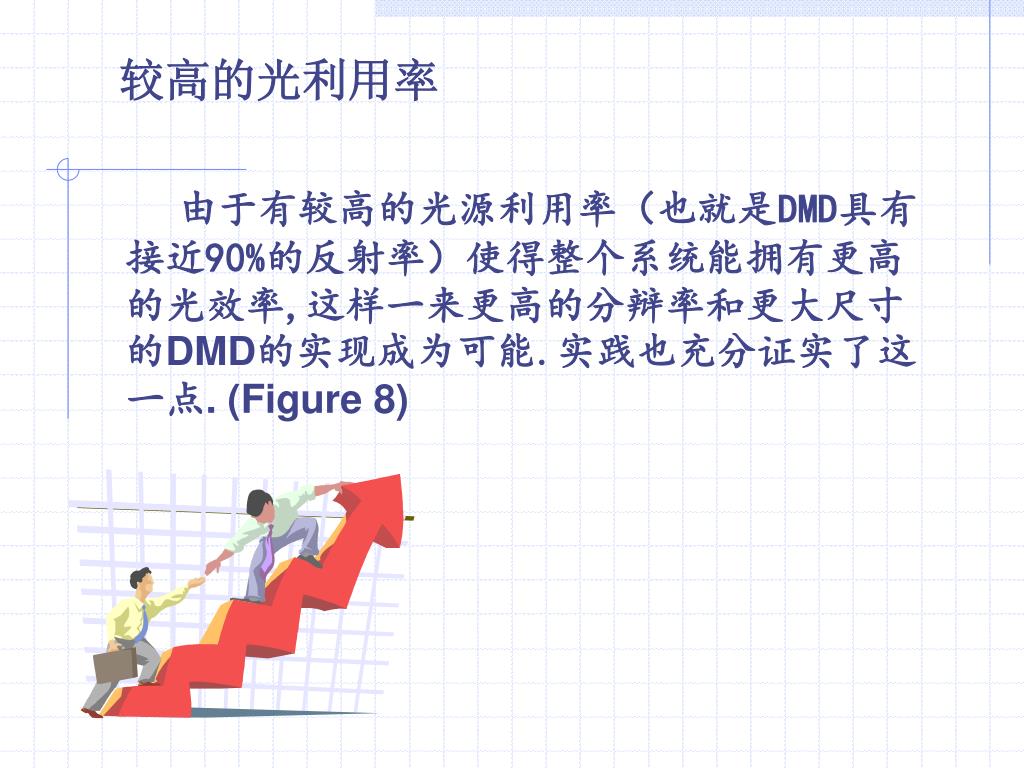

较高的光利用率 由于有较高的光源利用率（也就是DMD具有接近90%的反射率）使得整个系统能拥有更高的光效率,这样一来更高的分辩率和更大尺寸的DMD的实现成为可能.实践也充分证实了这一点. (Figure 8)

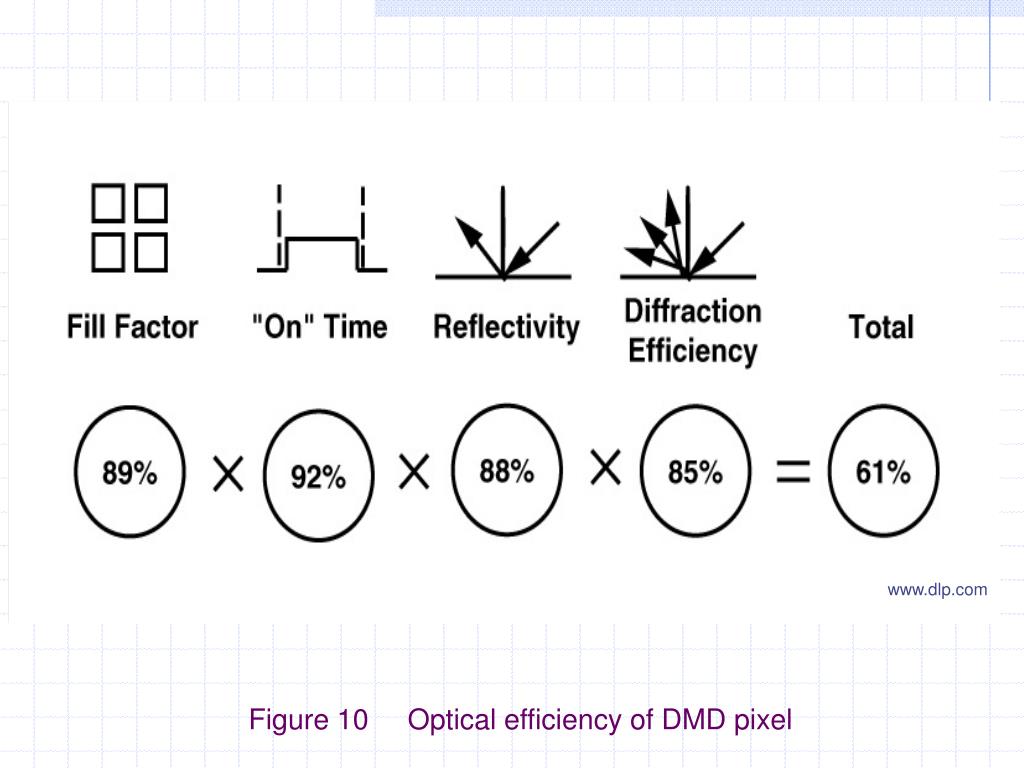

Figure 10 Optical efficiency of DMD pixel www.dlp.com

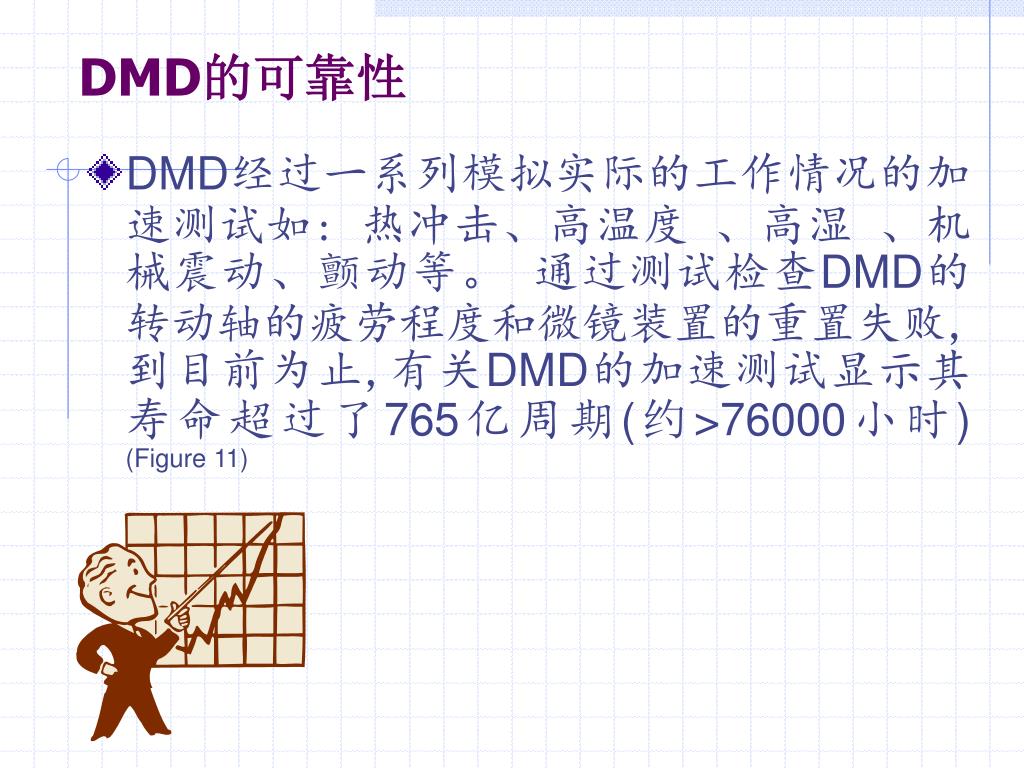

DMD的可靠性 • DMD经过一系列模拟实际的工作情况的加速测试如: 热冲击、高温度 、高湿 、机械震动、颤动等。 通过测试检查DMD的转动轴的疲劳程度和微镜装置的重置失败,到目前为止,有关DMD的加速测试显示其寿命超过了765亿周期(约>76000小时)(Figure 11)

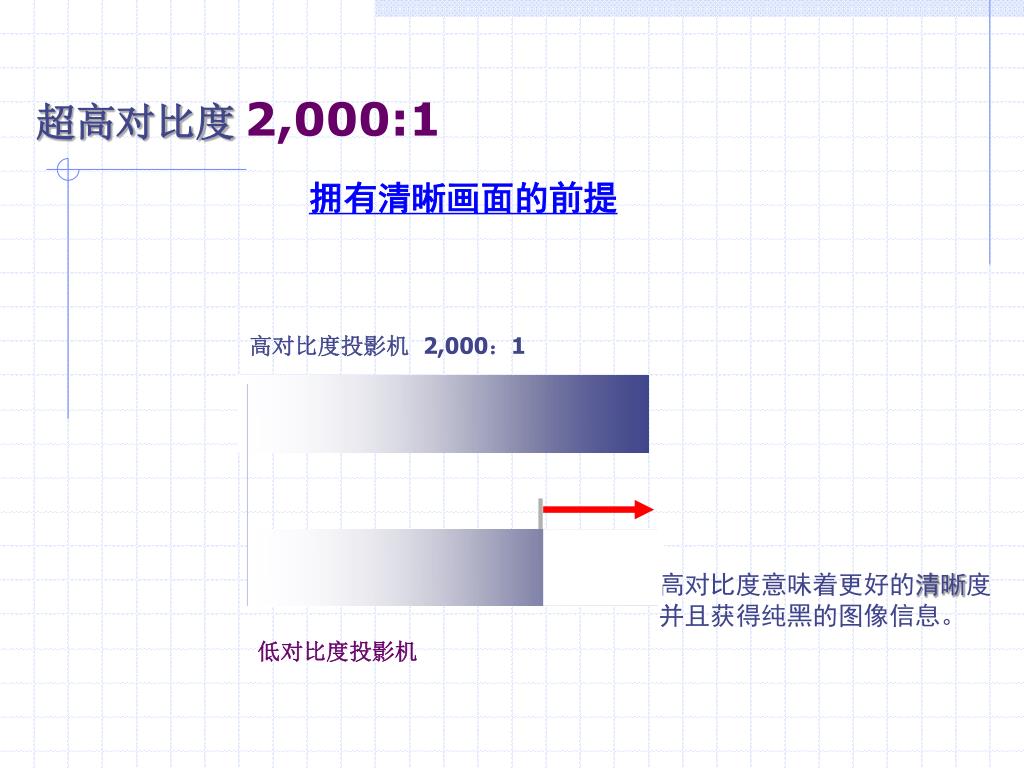

超高对比度2,000:1 拥有清晰画面的前提 高对比度投影机 2,000：1 高对比度意味着更好的清晰度 并且获得纯黑的图像信息。 低对比度投影机

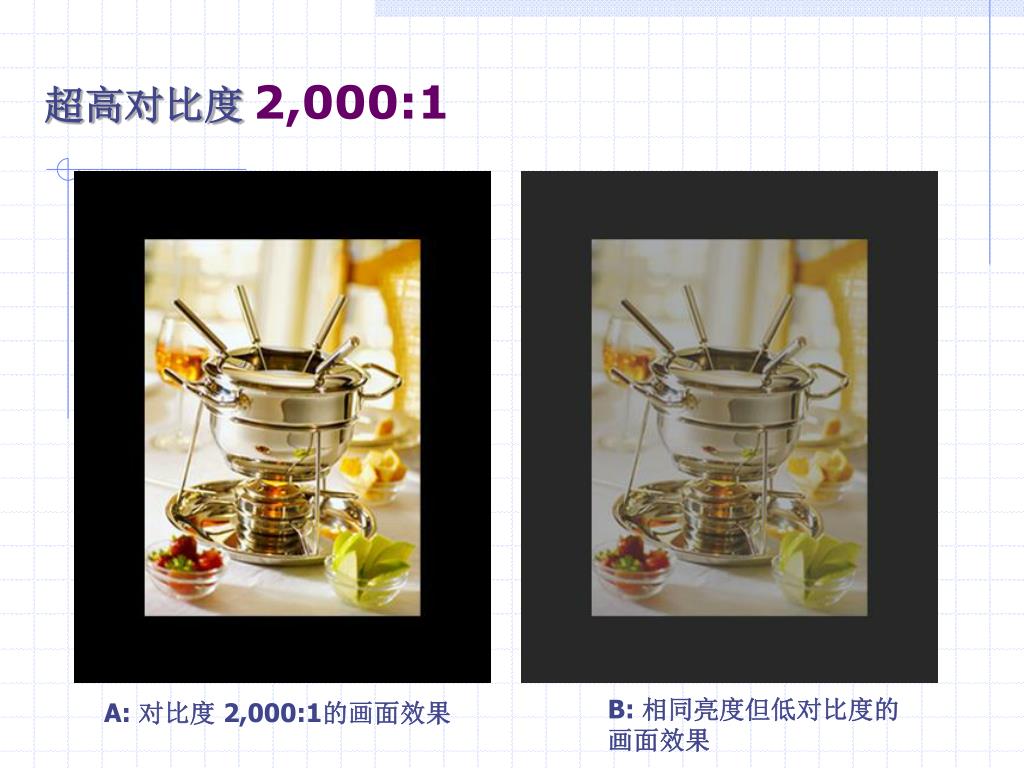

超高对比度2,000:1 B: 相同亮度但低对比度的画面效果 A: 对比度2,000:1的画面效果

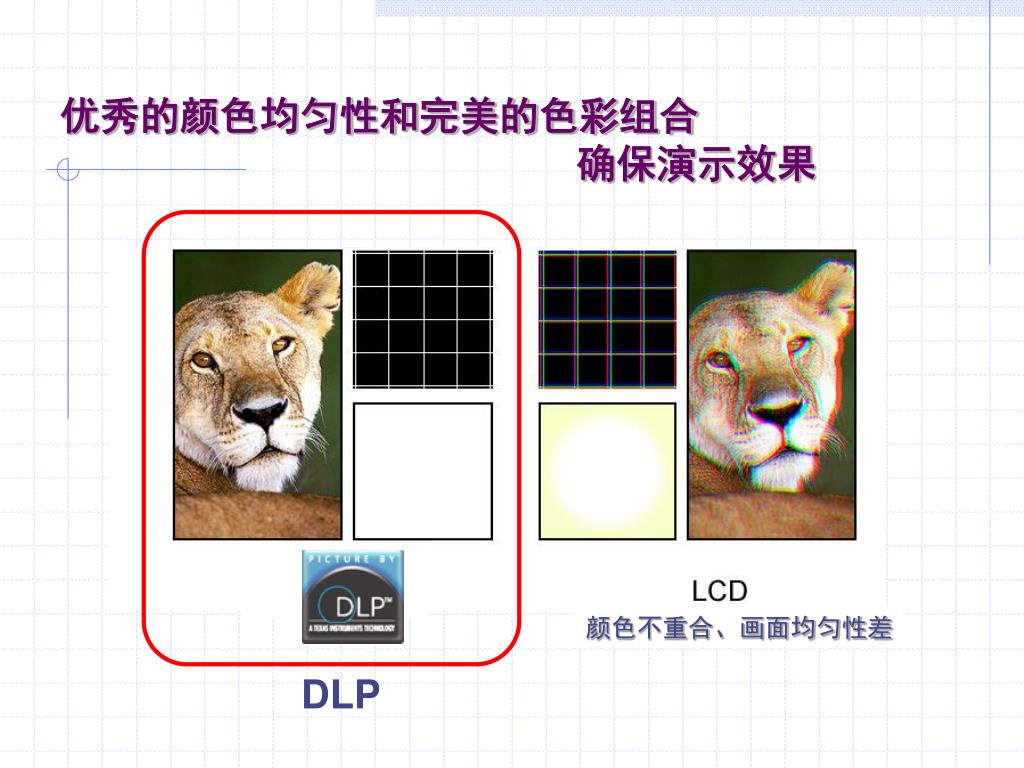

优秀的颜色均匀性和完美的色彩组合 确保演示效果 颜色不重合、画面均匀性差 DLP
无格珊优势 DLP 的画面无缝和平滑 LCD的画面会产生严重的格纹现象
使用投影机中应注意的问题 • 灯泡问题 灯泡的结构？

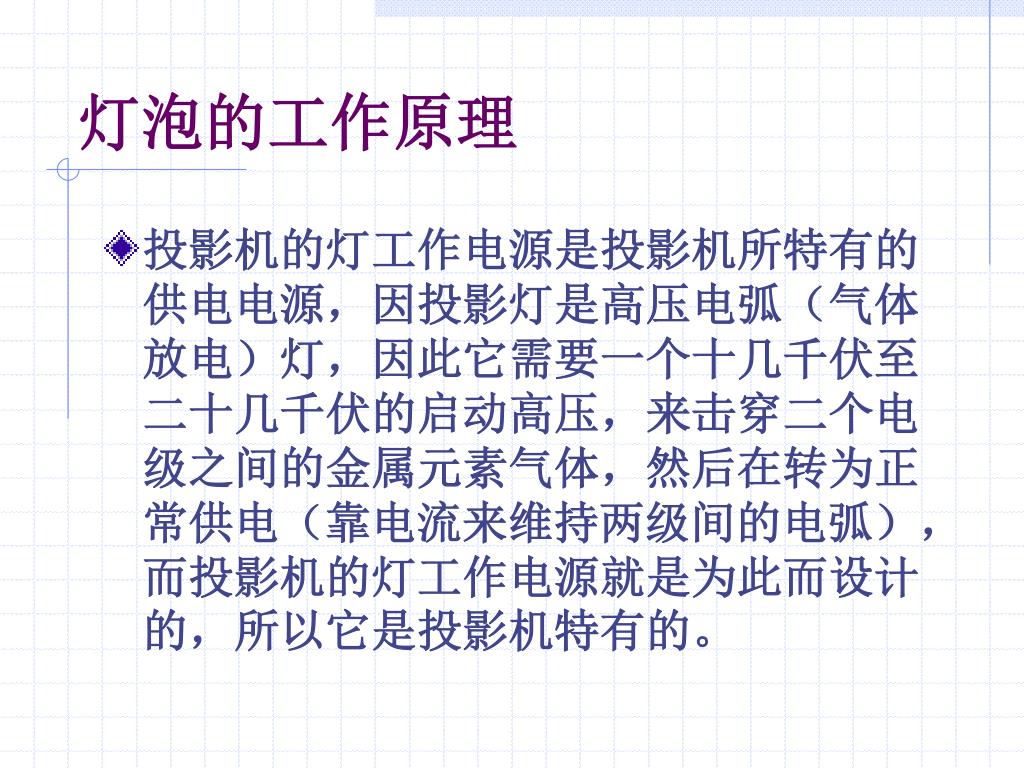

灯泡的工作原理 • 投影机的灯工作电源是投影机所特有的供电电源，因投影灯是高压电弧（气体放电）灯，因此它需要一个十几千伏至二十几千伏的启动高压，来击穿二个电级之间的金属元素气体，然后在转为正常供电（靠电流来维持两级间的电弧），而投影机的灯工作电源就是为此而设计的，所以它是投影机特有的。

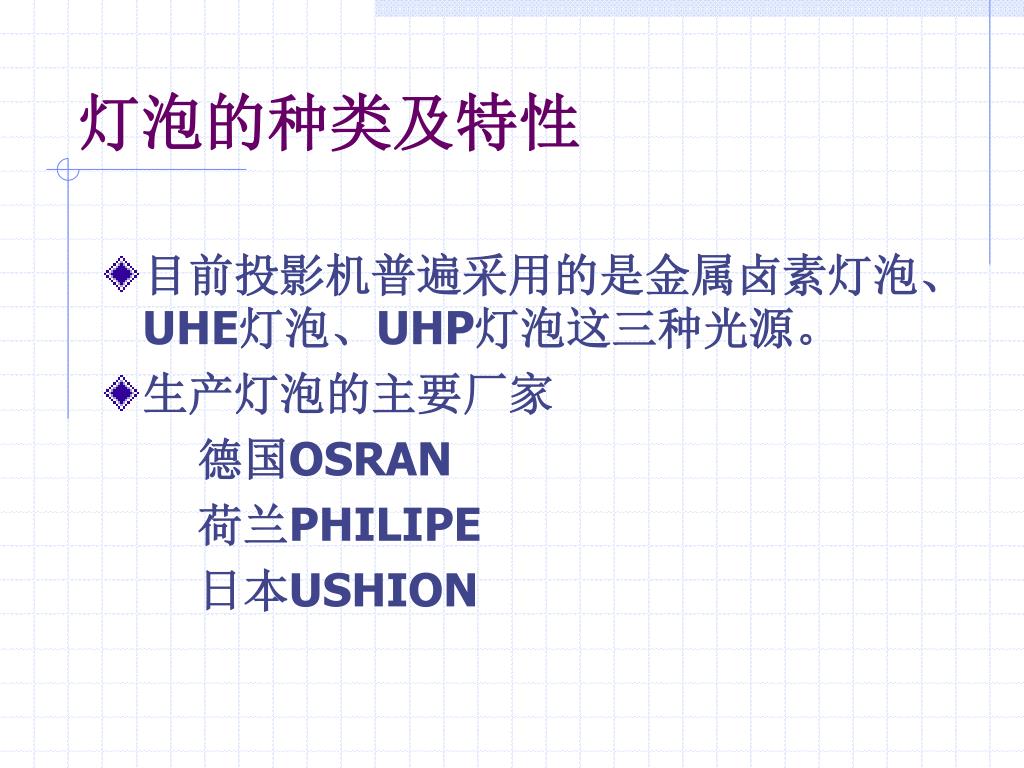

灯泡的种类及特性 • 目前投影机普遍采用的是金属卤素灯泡、UHE灯泡、UHP灯泡这三种光源。 • 生产灯泡的主要厂家 德国OSRAN 荷兰PHILIPE 日本USHION

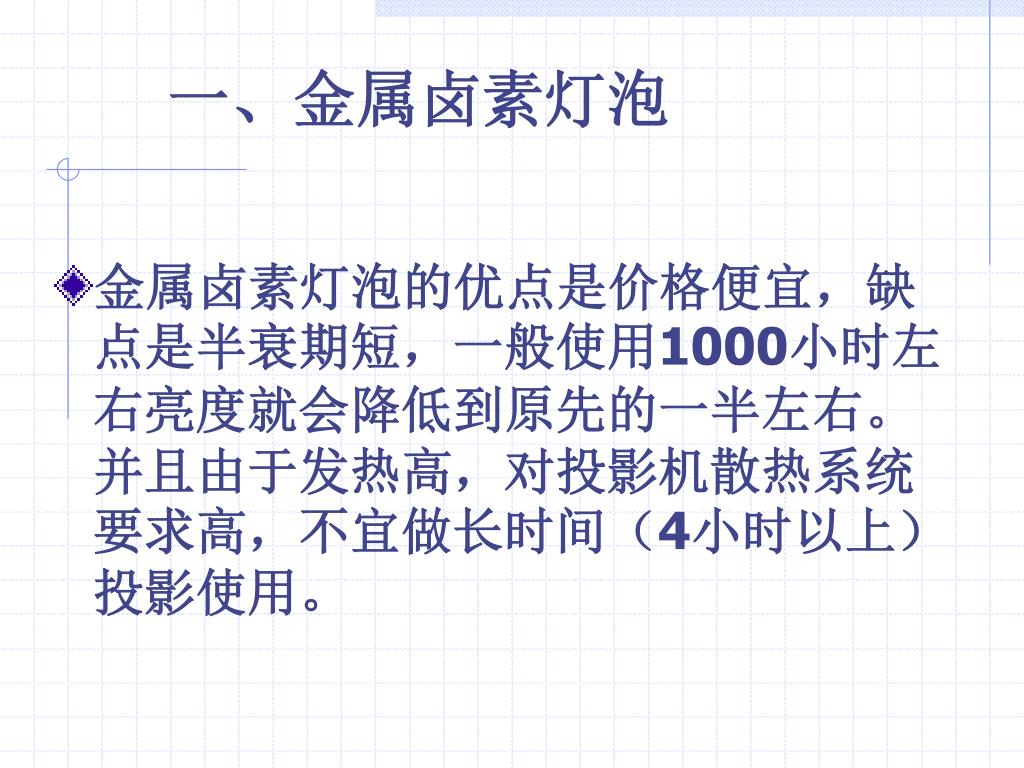

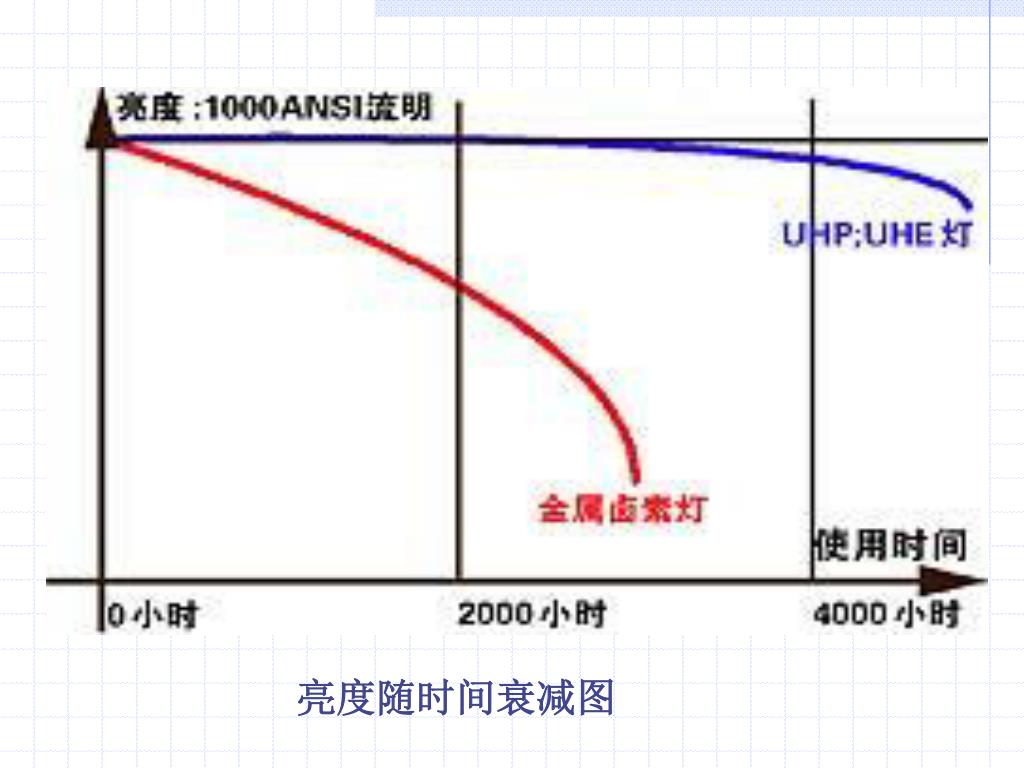

一、金属卤素灯泡 • 金属卤素灯泡的优点是价格便宜，缺点是半衰期短，一般使用1000小时左右亮度就会降低到原先的一半左右。并且由于发热高，对投影机散热系统要求高，不宜做长时间（4小时以上）投影使用。

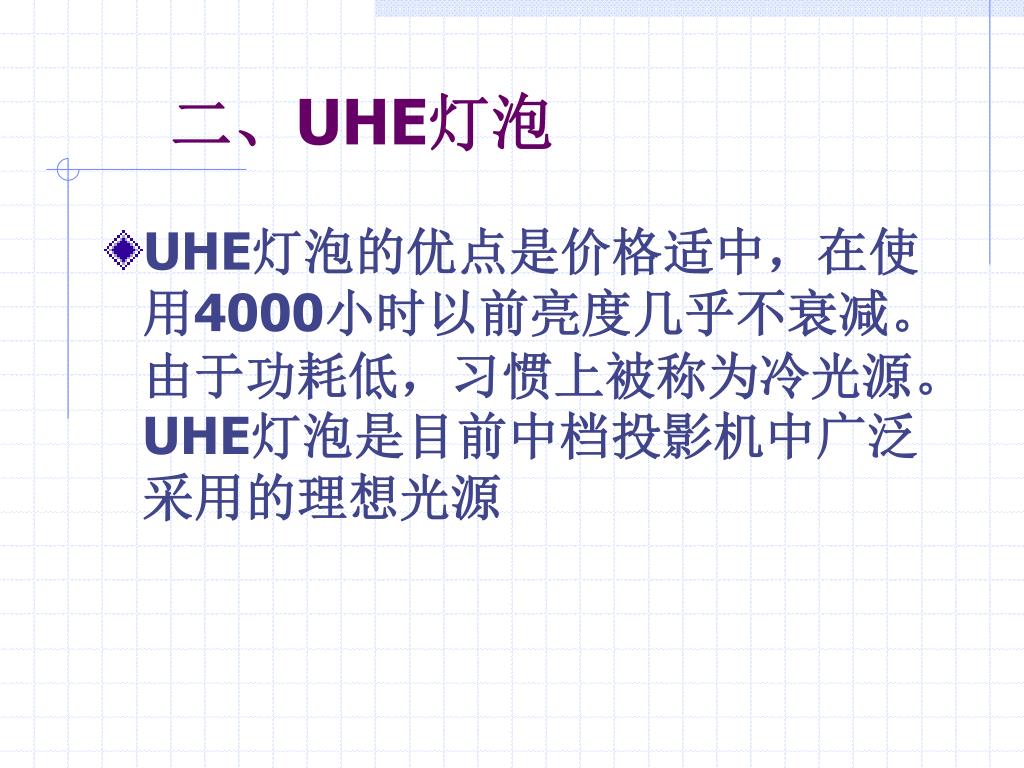

二、UHE灯泡 • UHE灯泡的优点是价格适中，在使用4000小时以前亮度几乎不衰减。由于功耗低，习惯上被称为冷光源。UHE灯泡是目前中档投影机中广泛采用的理想光源

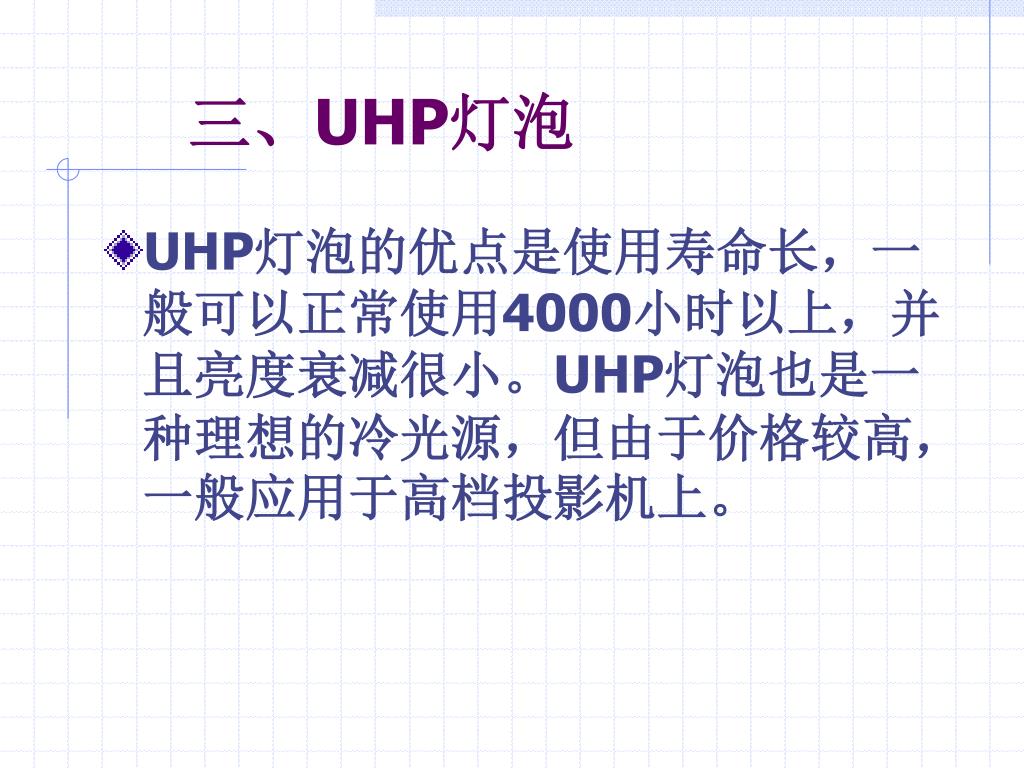

三、UHP灯泡 • UHP灯泡的优点是使用寿命长，一般可以正常使用4000小时以上，并且亮度衰减很小。UHP灯泡也是一种理想的冷光源，但由于价格较高，一般应用于高档投影机上。

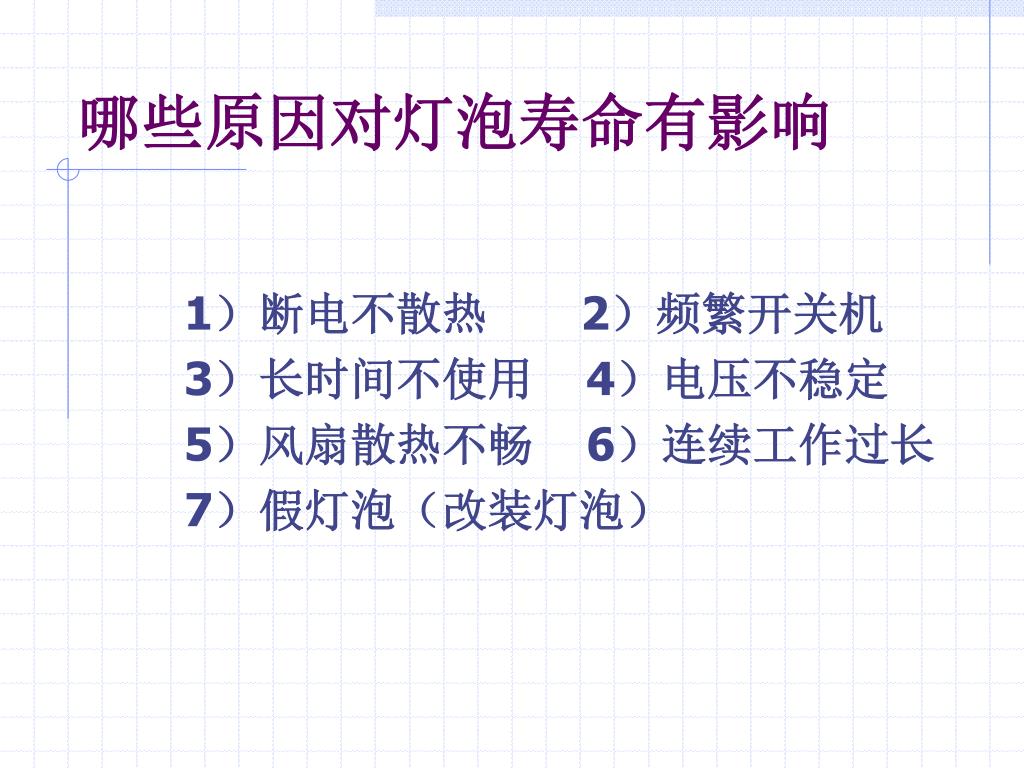

哪些原因对灯泡寿命有影响 1）断电不散热 2）频繁开关机 3）长时间不使用 4）电压不稳定 5）风扇散热不畅 6）连续工作过长 7）假灯泡（改装灯泡）

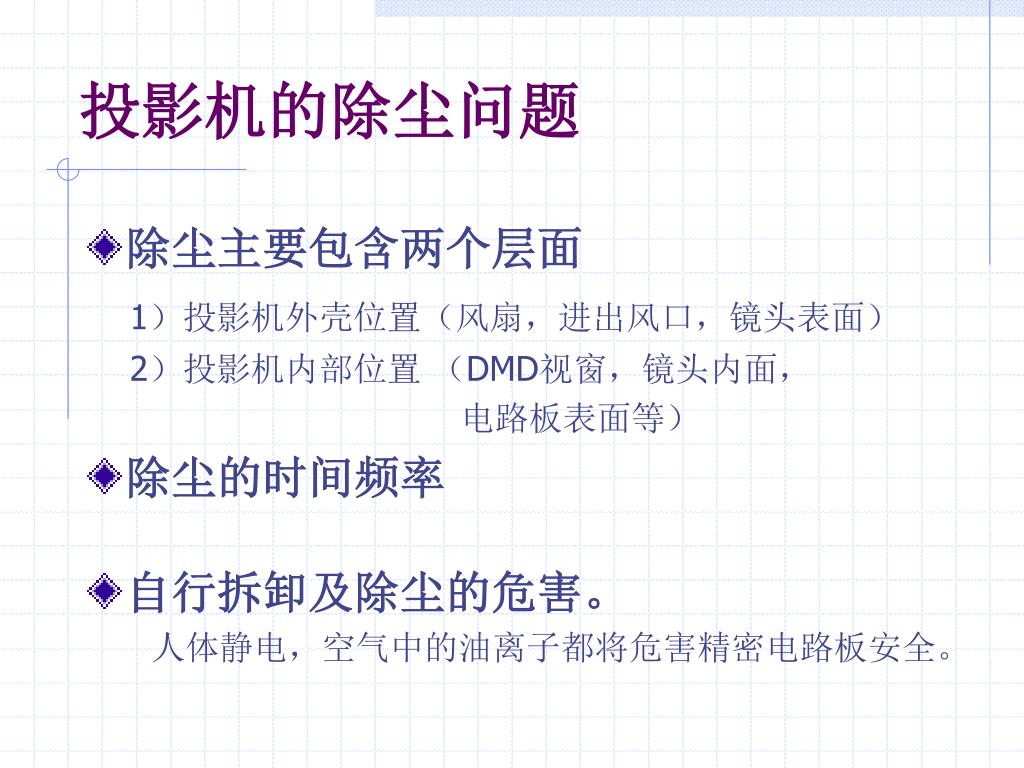

投影机的除尘问题 • 除尘主要包含两个层面 1）投影机外壳位置（风扇，进出风口，镜头表面） 2）投影机内部位置 （DMD视窗，镜头内面， 电路板表面等） • 除尘的时间频率 • 自行拆卸及除尘的危害。 人体静电，空气中的油离子都将危害精密电路板安全。

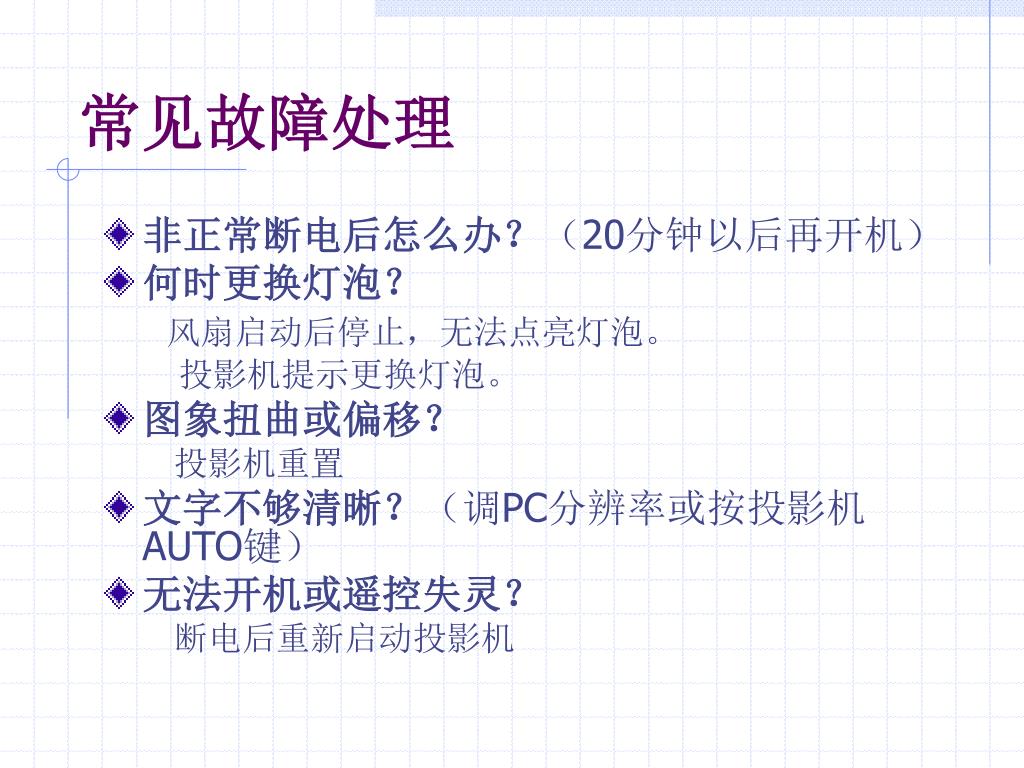

常见故障处理 • 非正常断电后怎么办？（20分钟以后再开机） • 何时更换灯泡？ 风扇启动后停止，无法点亮灯泡。 投影机提示更换灯泡。 • 图象扭曲或偏移？ 投影机重置 • 文字不够清晰？（调PC分辨率或按投影机AUTO键） • 无法开机或遥控失灵？ 断电后重新启动投影机

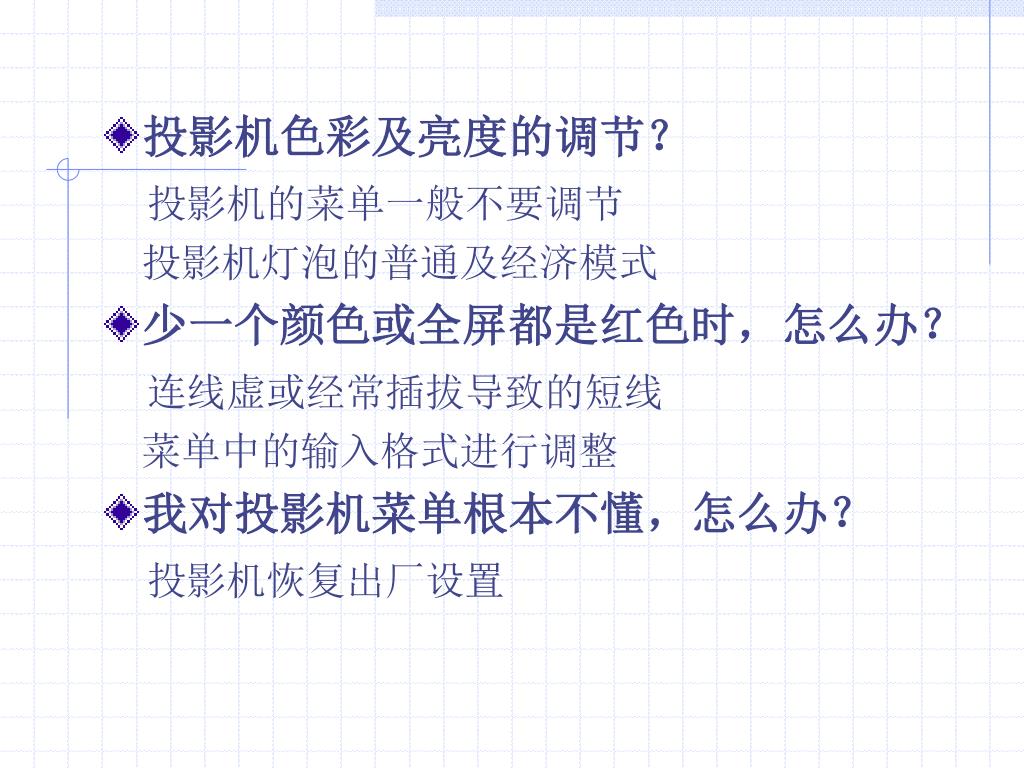

投影机色彩及亮度的调节？ 投影机的菜单一般不要调节 投影机灯泡的普通及经济模式 • 少一个颜色或全屏都是红色时，怎么办？ 连线虚或经常插拔导致的短线 菜单中的输入格式进行调整 • 我对投影机菜单根本不懂，怎么办？ 投影机恢复出厂设置
第二部分 数字展示台 • 展示台的分类 • 数字展示台作为分配 器的工作原理 • 非常用功能介绍 • 常见故障处理

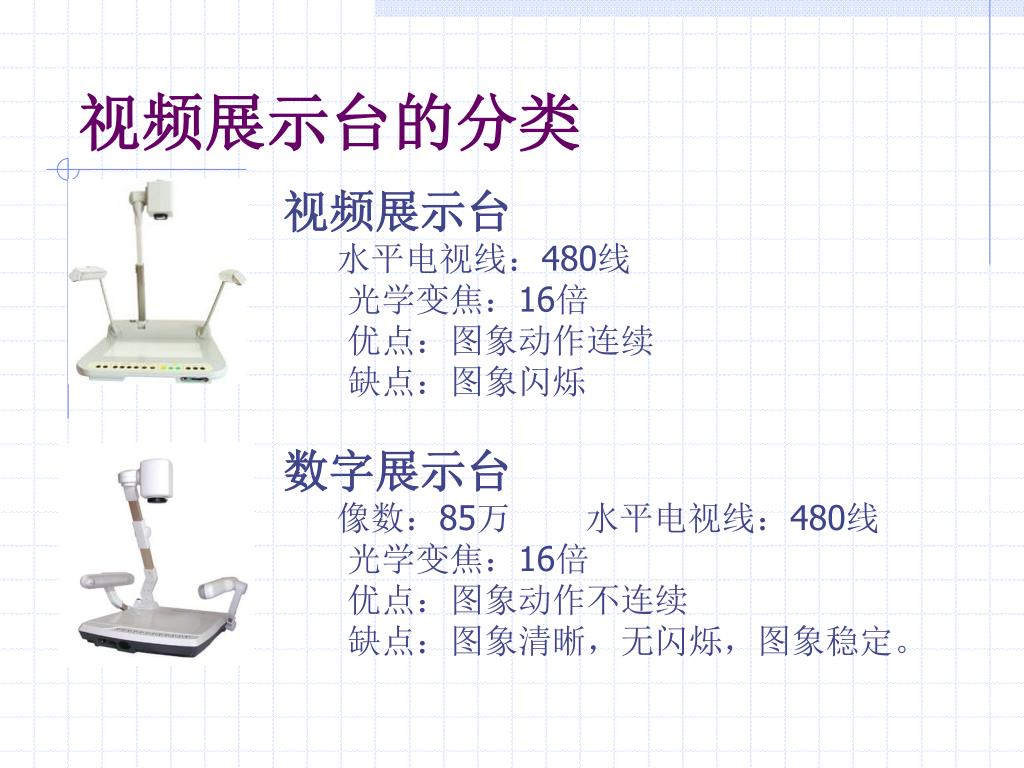

视频展示台的分类 视频展示台 水平电视线：480线 光学变焦：16倍 优点：图象动作连续 缺点：图象闪烁 数字展示台 像数：85万 水平电视线：480线 光学变焦：16倍 优点：图象动作不连续 缺点：图象清晰，无闪烁，图象稳定。

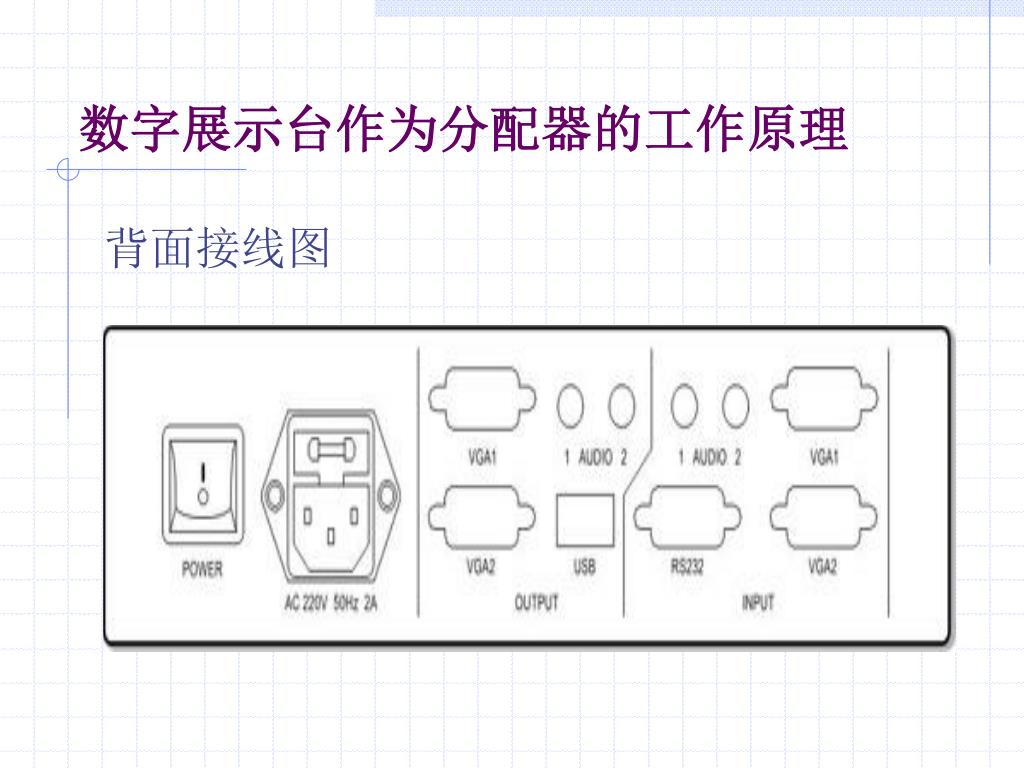

数字展示台作为分配器的工作原理 背面接线图

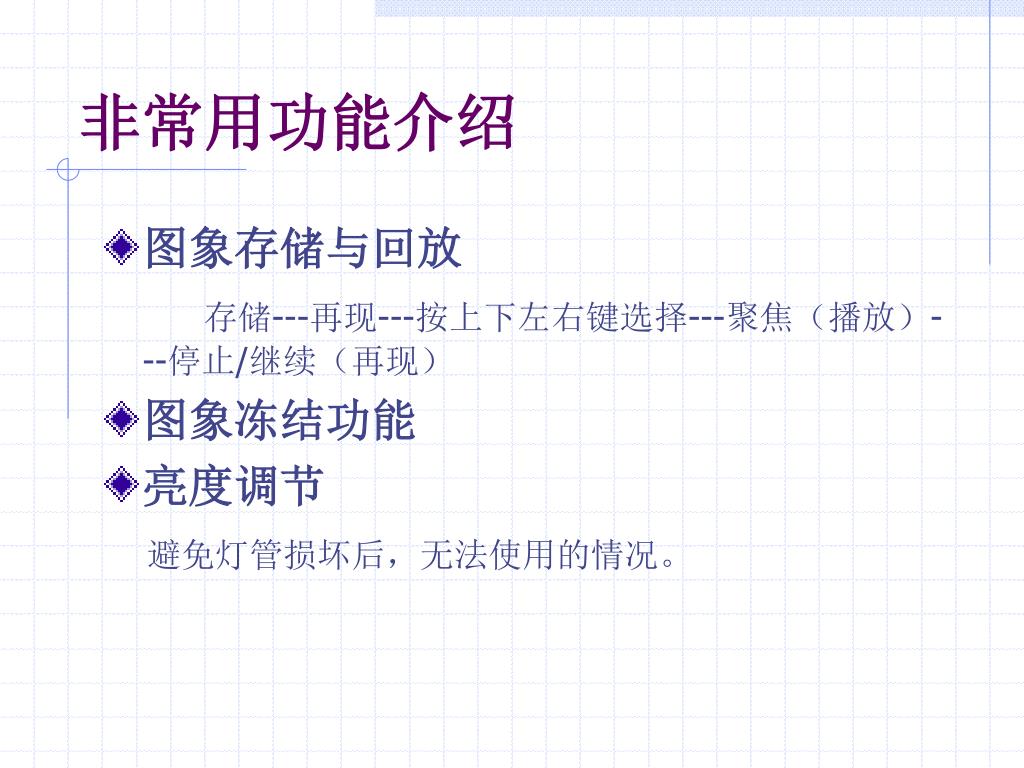

非常用功能介绍 • 图象存储与回放 存储---再现---按上下左右键选择---聚焦（播放）---停止/继续（再现） • 图象冻结功能 • 亮度调节 避免灯管损坏后，无法使用的情况。

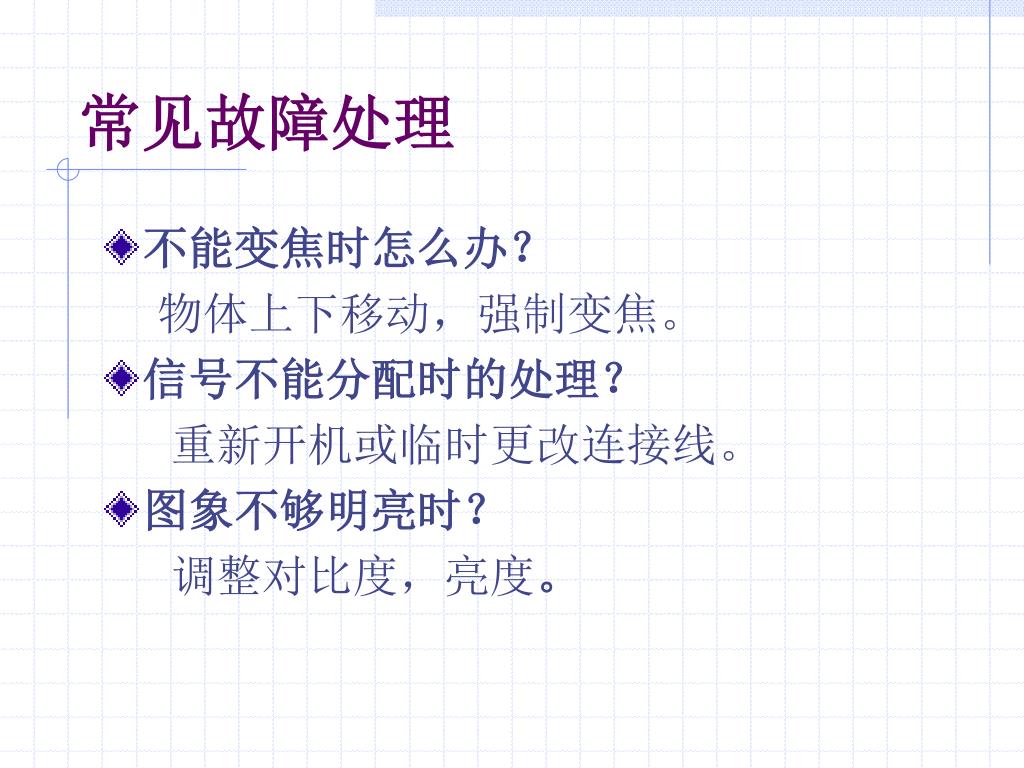

常见故障处理 • 不能变焦时怎么办？ 物体上下移动，强制变焦。 • 信号不能分配时的处理？ 重新开机或临时更改连接线。 • 图象不够明亮时？ 调整对比度，亮度。

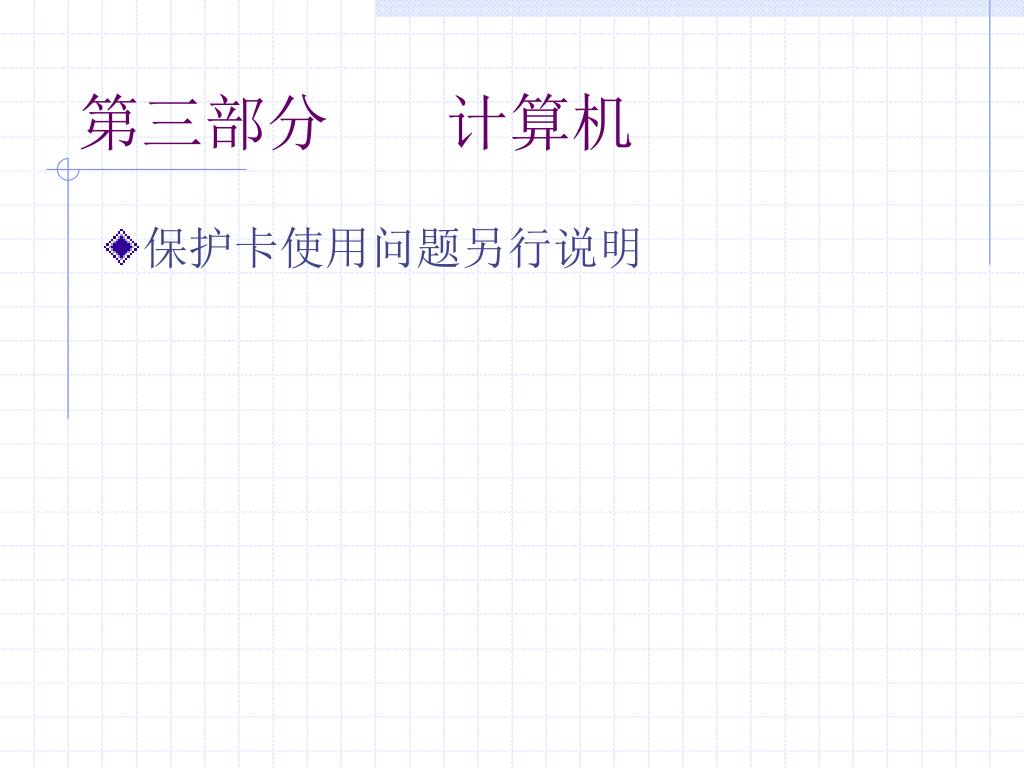

第三部分 计算机 • 保护卡使用问题另行说明

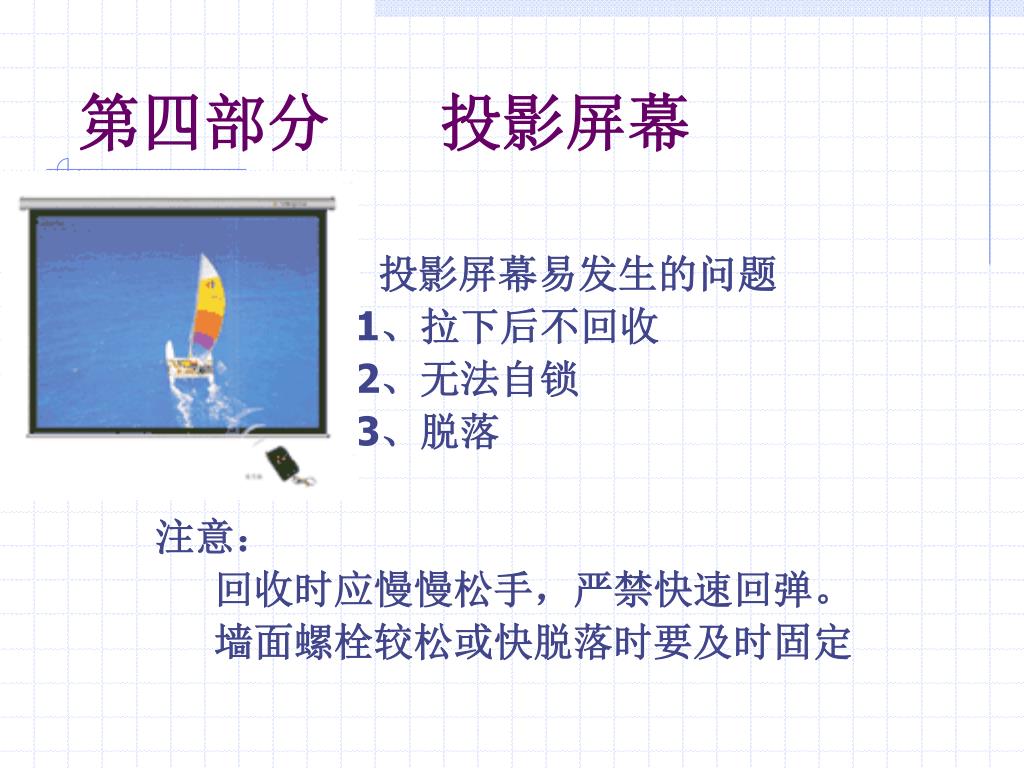

第四部分 投影屏幕 投影屏幕易发生的问题 1、拉下后不回收 2、无法自锁 3、脱落 注意： 回收时应慢慢松手，严禁快速回弹。 墙面螺栓较松或快脱落时要及时固定

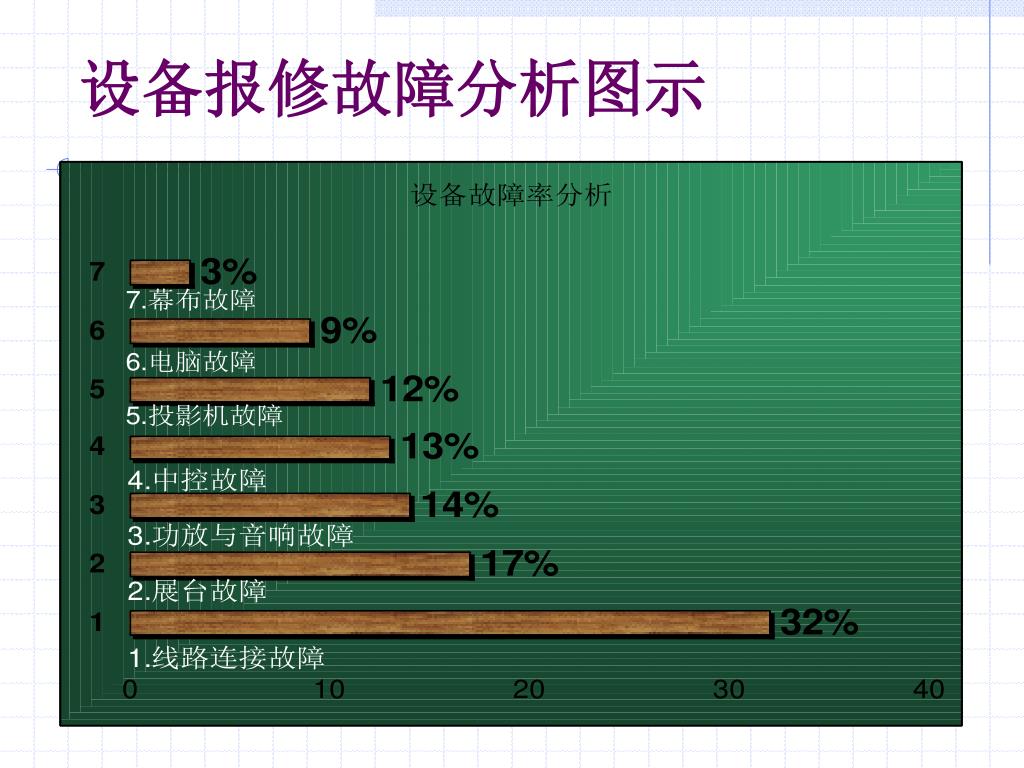

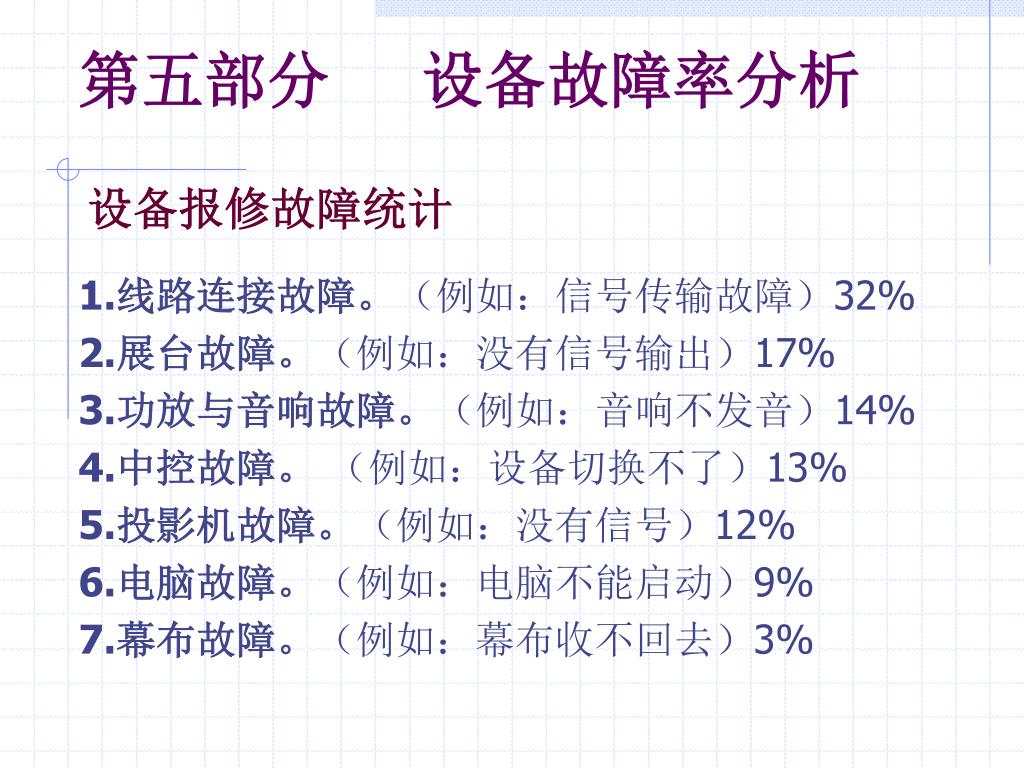

设备报修故障统计 第五部分 设备故障率分析 1.线路连接故障。（例如：信号传输故障）32% 2.展台故障。（例如：没有信号输出）17% 3.功放与音响故障。（例如：音响不发音）14% 4.中控故障。 （例如：设备切换不了）13% 5.投影机故障。（例如：没有信号）12% 6.电脑故障。（例如：电脑不能启动）9% 7.幕布故障。（例如：幕布收不回去）3%

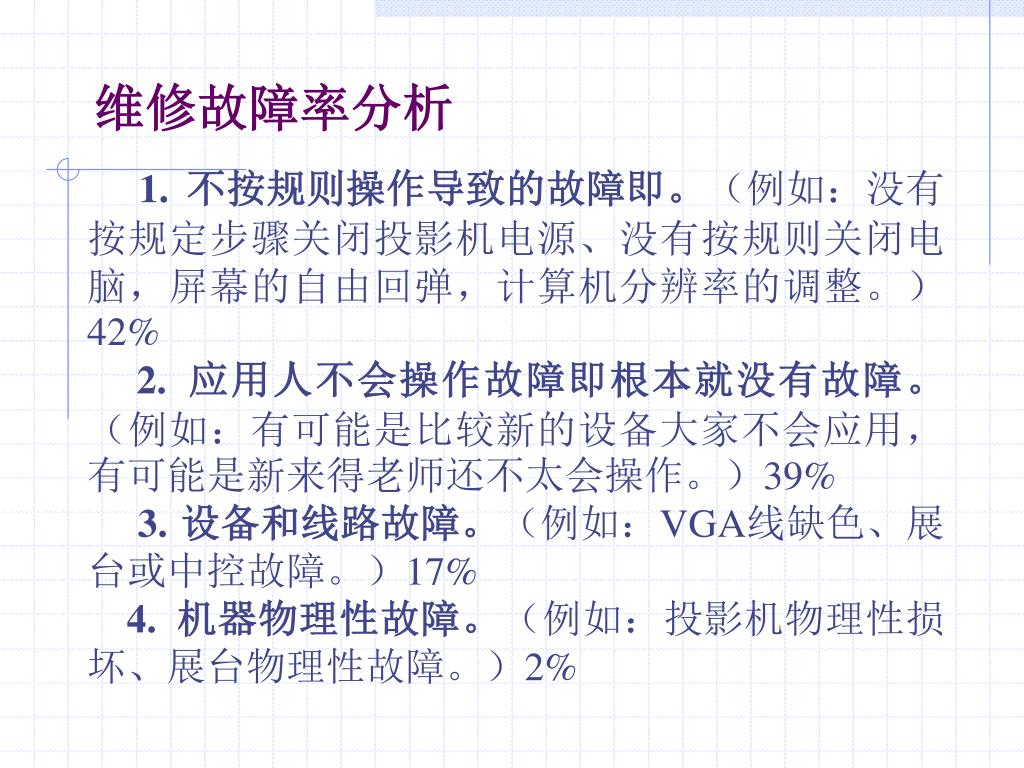

维修故障率分析 1. 不按规则操作导致的故障即。（例如：没有按规定步骤关闭投影机电源、没有按规则关闭电脑，屏幕的自由回弹，计算机分辨率的调整。）42% 2. 应用人不会操作故障即根本就没有故障。（例如：有可能是比较新的设备大家不会应用，有可能是新来得老师还不太会操作。）39% 3. 设备和线路故障。（例如：VGA线缺色、展台或中控故障。）17% 4. 机器物理性故障。（例如：投影机物理性损坏、展台物理性故障。）2%
