电阻. 简介
E N D

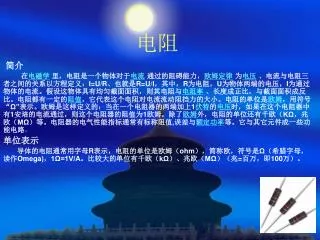

电阻 简介 在电磁学 里，电阻是一个物体对于电流 通过的阻碍能力，欧姆定律 为电压 、电流与电阻三者之间的关系以方程定义：I=U/R、也就是R=U/I，其中，R为电阻，U为物体两端的电压，I为通过物体的电流。假设这物体具有均匀截面面积，则其电阻与电阻率 、长度成正比，与截面面积成反比。电阻都有一定的阻值，它代表这个电阻对电流流动阻挡力的大小。电阻的单位是欧姆，用符号“Ω”表示。欧姆是这样定义的：当在一个电阻器的两端加上1伏特的电压时，如果在这个电阻器中有1安培的电流通过，则这个电阻器的阻值为1欧姆。除了欧姆外，电阻的单位还有千欧（KΩ，兆欧（MΩ）等。电阻器的电气性能指标通常有标称阻值,误差与额定功率等。它与其它元件成一些功能电路。 单位表示 导体的电阻通常用字母R表示，电阻的单位是欧姆（ohm），简称欧，符号是Ω（希腊字母，读作Omega)，1Ω=1V/A。比较大的单位有千欧（kΩ）、兆欧（MΩ）（兆=百万，即100万）。
作用 小功率电阻器通常为封装在塑料外壳中的碳膜构成，而大功率的电阻器通常为绕线电阻器，通过将大电阻率的金属丝绕在瓷心上而制成。 如果一个电阻器的电阻值接近零欧姆（例如，两个点之间的大截面导线），则该电阻器对电流没有阻碍作用，串接这种电阻器的回路被短路，电流无限大。如果一个电阻器具有无限大的或很大的电阻，则串接该电阻器的回路可看作开路，电流为零。工业中常用的电阻器介于两种极端情况之间，它具有一定的电阻，可通过一定的电流，但电流不像短路时那样大。电阻器的限流作用类似于接在两根大直径管子之间的小直径管子限制水流量的作用。电阻，英文名resistance，通常缩写为R，它是导体的一种基本性质，与导体的尺寸、材料、温度有关。欧姆定律说，I=U/R，那么R=U/I，电阻的基本单位是欧姆，用希腊字母“Ω”表示，有这样的定义：导体上加上一伏特电压时，产生一安培电流所对应的阻值。电阻的主要职能就是阻碍电流流过。事实上，“电阻”说的是一种性质，而通常在电子产品中所指的电阻，是指电阻器这样一种元件。欧姆常简称为欧。表示电阻阻值的常用单位还有千欧（kΩ），兆欧（MΩ），毫欧（m Ω）。
电感 电感器用绝缘导线绕制的各种线圈称为电感。用导线绕成一匝或多匝以产生一定自感量的电子元件，常称电感线圈或简称线圈。为了增加电感量、提高Q值并缩小体积，常在线圈中插入磁芯。在高频电子设备中，印制电路板上一段特殊形状的铜皮也可以构成一个电感器，通常把这种电感器称为印制电感或微带线。在电子设备中，经常可以看到有许多磁环与连接电缆构成一个电感器（电缆中的导线在磁环上绕几圈作为电感线圈），它是电子电路中常用的抗干扰元件，对于高频噪声有很好的屏蔽作用，故被称为吸收磁环，由于通常使用铁氧体材料制成，所以又称铁氧体磁环（简称磁环）。最原始的电感器是1831年英国M.法拉第用以发现电磁感应现象的铁芯线圈。1832年美国的J.亨利发表关于自感应现象的论文。人们把电感量的单位称为亨利，简称亨。19世纪中期，电感器在电报、电话等装置中得到实际应用。 1887年德国的H.R.赫兹，1890年美国N.特斯拉在实验中所用的电感器都是非常著名的，分别称为赫兹线圈和特斯拉线圈。
常见种类 小型固定电感器 小型固定电感器通常是用漆包线在磁芯上直接绕制而成， 主要用在滤波、振荡、陷波、延迟等电路中，它有密封式和非密封式两种封装形式，两种形式又都有立式和卧式两种外形结构。 1、立式密封固定电感器 立式密封固定电感器采用同向型引脚，国产电感量范围为0.1~2200μH（直标在外壳上），额定工作电流为0.05~1.6A，误差范围为±5%~±10%，进口的电感量，电流量范围更大，误差则更小。进口有TDK系列色码电感器，其电感量用色点标在电感器表面。 2、卧式密封固定电感器 卧式密封固定电感器采用轴向型引脚，国产有LG1.LGA、LGX等系列。 LG1系列电感器的电感量范围为0.1~22000μH（直标在外壳上） LGA系列电感器采用超小型结构，外形与1/2W色环电阻器相似，其电感量范围为0.22~100μH（用色环标在外壳上），额定电流为0.09~0.4A。 LGX系列色码电感器也为小型封装结构，其电感量范围为0.1~10000μH，额定电流分为50mA、150mA、300mA和1.6A四种规格。
可调电感器 常用的可调电感器有半导体收音机用振荡线圈、电视机用行振荡线圈、 行线性线圈、中频陷波线圈、音响用频率补偿线圈、阻波线圈等。 1、半导体收音机用振荡线圈：此振荡线圈在半导体收音机中与可变电容器等组成本机振荡电路，用来产生一个输入调谐电路接收的电台信号高出465kHz的本振信号。其外部为金属屏蔽罩，内部由尼龙衬架、工字形磁心、磁帽及引脚座等构成，在工字磁心上有用高强度漆包线绕制的绕组。磁帽装在屏蔽罩内的尼龙架上，可以上下旋转动，通过改变它与线圈的距离来改变线圈的电感量。电视机中频陷波线圈的内部结构与振荡线圈相似，只是磁帽可调磁心。 2、电视机用行振荡线圈：行振荡线圈用在早期的黑白电视机中，它与外围的阻容元件及行振荡晶体管等组成自激振荡电路（三点式振荡器或间歇振荡器、多谐振荡器），用来产生频率为15625HZ的的矩形脉冲电压信号。 该线圈的磁心中心有方孔，行同步调节旋钮直接插入方孔内，旋动行同步调节旋钮，即可改变磁心与线圈之间的相对距离，从而改变线圈的电感量，使行振荡频率保持为15625HZ，与自动频率控制电路（AFC）送入的行同步脉冲产生同步振荡。 3、行线性线圈：行线性线圈是一种非线性磁饱和电感线圈（其电感量随着电流的增大而减小），它一般串联在行偏转线圈回路中，利用其磁饱和特性来补偿图像的线性畸变。 行线性线圈是用漆包线在"工"字型铁氧体高频磁心或铁氧体磁棒上绕制而成，线圈的旁边装有可调节的永久磁铁。通过改变永久磁铁与线圈的相对位置来改变线圈电感量的大小，从而达到线性补偿的目的。
电容 电容器，通常简称其容纳电荷的本领为电容，用字母C表示。定义1：电容器，顾名思义，是‘装电的容器’，是一种容纳电荷的器件。英文名称：capacitor。电容器是电子设备中大量使用的电子元件之一，广泛应用于电路中的隔直通交，耦合，旁路，滤波，调谐回路， 能量转换，控制等方面。定义2：电容器，任何两个彼此绝缘且相隔很近的导体（包括导线）间都构成一个电容器 作用 在直流电路中，电容器是相当于断路的。电容器是一种能够储藏电荷的元件，也是最常用的电子元件之一。 这得从电容器的结构上说起。最简单的电容器是由两端的极板和中间的绝缘电介质（包括空气）构成的。通电后，极板带电，形成电压（电势差），但是由于中间的绝缘物质，所以整个电容器是不导电的。不过，这样的情况是在没有超过电容器的临界电压（击穿电压）的前提条件下的。我们知道，任何物质都是相对绝缘的，当物质两端的电压加大到一定程度后，物质是都可以导电的，我们称这个电压叫击穿电压。电容也不例外，电容被击穿后，就不是绝缘体了。不过在中学阶段，这样的电压在电路中是见不到的，所以都是在击穿电压以下工作的，可以被当做绝缘体看。
根据分析统计，电容器主要分为以下10类： 1．按照结构分三大类：固定电容器、可变电容器和微调电容器。 2．按电解质分类：有机介质电容器、无机介质电容器、电解电容器、电热 电容器和空气介质电容器等。 3、按用途分有：高频旁路、低频旁路、滤波、调谐、高频耦合、低频耦合、小型电容器。 4．按制造材料的不同可以分为：瓷介电容、涤纶电容、电解电容、钽电容，还有先进的聚丙烯电容等等 5．高频旁路：陶瓷电容器、云母电容器、玻璃膜电容器、涤纶电容器、玻璃釉电容器。 6．低频旁路：纸介电容器、陶瓷电容器、铝电解电容器、涤纶电容器。 7、滤波：铝电解电容器、纸介电容器、复合纸介电容器、液体钽电容器。 8．调谐：陶瓷电容器、云母电容器、玻璃膜电容器、聚苯乙烯电容器。 9．低耦合：纸介电容器、陶瓷电容器、铝电解电容器、涤纶电容器、固钽电容器。 10．小型电容：金属化纸介电容器、陶瓷电容器、铝电解电容器、聚苯乙烯电容器、固体钽电容器、玻璃釉电容器、金属化涤纶电容器、聚丙烯电容器、云母电容器。
1）旁路 旁路电容是为本地器件提供能量的储能器件，它能使稳压器的输出均匀化，降低负载需求。就像小型可充电电池一样，旁路电容能够被充电，并向器件进行放电。为尽量减少阻抗，旁路电容要尽量靠近负载器件的供电电源管脚和地管脚。这能够很好地防止输入值过大而导致的地电位抬高和噪声。地电位是地连接处在通过大电流毛刺时的电压降。 2）去耦 去耦，又称解耦。从电路来说， 总是可以区分为驱动的源和被驱动的负载。如果负载电容比较大， 驱动电路要把电容充电、放电， 才能完成信号的跳变，在上升沿比较陡峭的时候， 电流比较大， 这样驱动的电流就会吸收很大的电源电流，由于电路中的电感，电阻（特别是芯片管脚上的电感）会产生反弹，这种电流相对于正常情况来说实际上就是一种噪声，会影响前级的正常工作，这就是所谓的“耦合”。 去耦电容就是起到一个“电池”的作用，满足驱动电路电流的变化，避免相互间的耦合干扰，在电路中进一步减小电源与参考地之间的高频干扰阻抗。 将旁路电容和去耦电容结合起来将更容易理解。旁路电容实际也是去耦合的，只是旁路电容一般是指高频旁路，也就是给高频的开关噪声提供一条低阻抗泄放途径。高频旁路电容一般比较小，根据谐振频率一般取0.1μF、0.01μF 等；而去耦合电容的容量一般较大，可能是10μF 或者更大，依据电路中分布参数、以及驱动电流的变化大小来确定。旁路是把输入信号中的干扰作为滤除对象，而去耦是把输出信号的干扰作为滤除对象，防止干扰信号返回电源。这应该是他们的本质区别。
3）滤波 从理论上（即假设电容为纯电容）说，电容越大，阻抗越小，通过的频率也越高。但实际上超过1μF 的电容大多为电解电容，有很大的电感成份，所以频率高后反而阻抗会增大。有时会看到有一个电容量较大电解电容并联了一个小电容，这时大电容通低频，小电容通高频。电容的作用就是通高阻低，通高频阻低频。电容越大高频越容易通过。具体用在滤波中，大电容（1000μF）滤低频，小电容（20pF）滤高频。曾有网友形象地将滤波电容比作“水塘”。由于电容的两端电压不会突变，由此可知，信号频率越高则衰减越大，可很形象的说电容像个水塘，不会因几滴水的加入或蒸发而引起水量的变化。它把电压的变动转化为电流的变化，频率越高，峰值电流就越大，从而缓冲了电压。滤波就是充电，放电的过程。 4）储能 储能型电容器通过整流器收集电荷，并将存储的能量通过变换器引线传送至电源的输出端。电压额定值为40～450VDC、电容值在220～150 000μF 之间的铝电解电容器是较为常用的。根据不同的电源要求，器件有时会采用串联、并联或其组合的形式， 对于功率级超过10KW 的电源，通常采用体积较大的罐形螺旋端子电容器。
