第十五章网络地址转换

第十五章网络地址转换

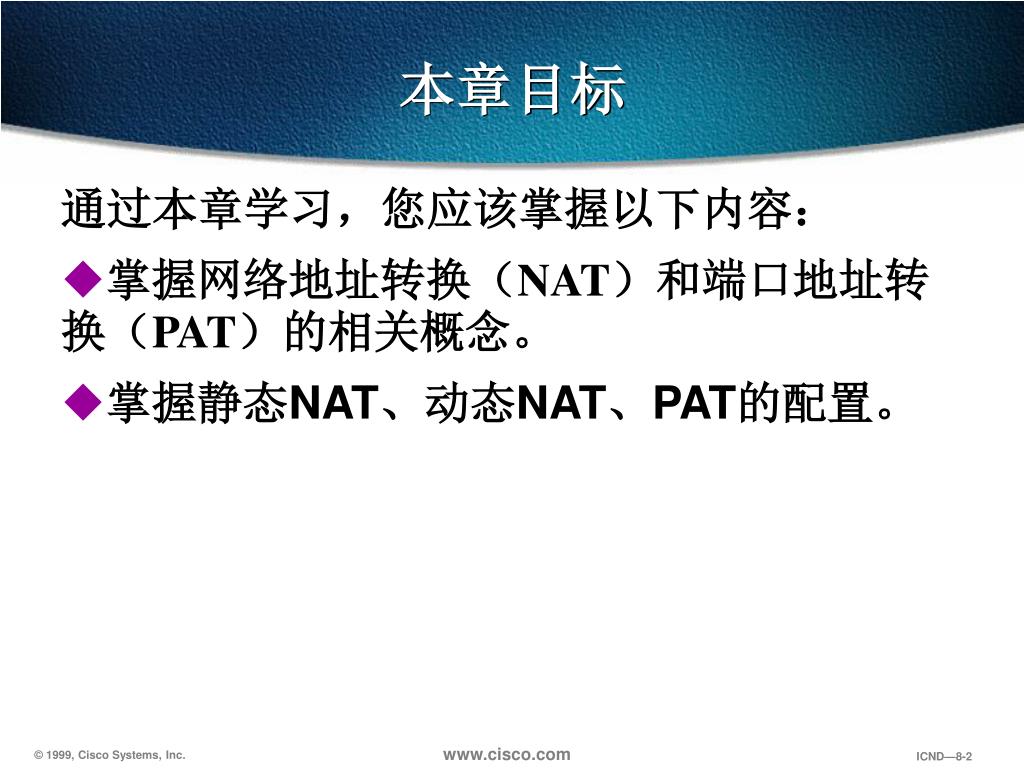

本章目标 • 通过本章学习，您应该掌握以下内容： • 掌握网络地址转换（NAT）和端口地址转换（PAT）的相关概念。 • 掌握静态NAT、动态NAT、PAT的配置。

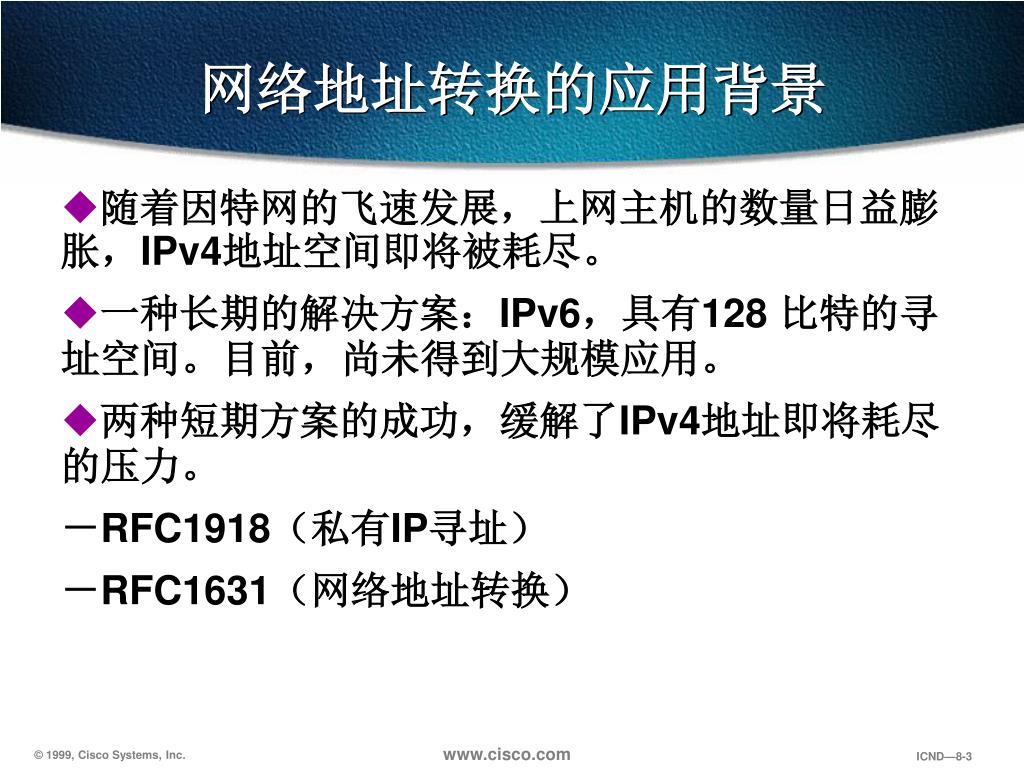

网络地址转换的应用背景 • 随着因特网的飞速发展，上网主机的数量日益膨胀，IPv4地址空间即将被耗尽。 • 一种长期的解决方案：IPv6，具有128 比特的寻址空间。目前，尚未得到大规模应用。 • 两种短期方案的成功，缓解了IPv4地址即将耗尽的压力。 • －RFC1918（私有IP寻址） • －RFC1631（网络地址转换）

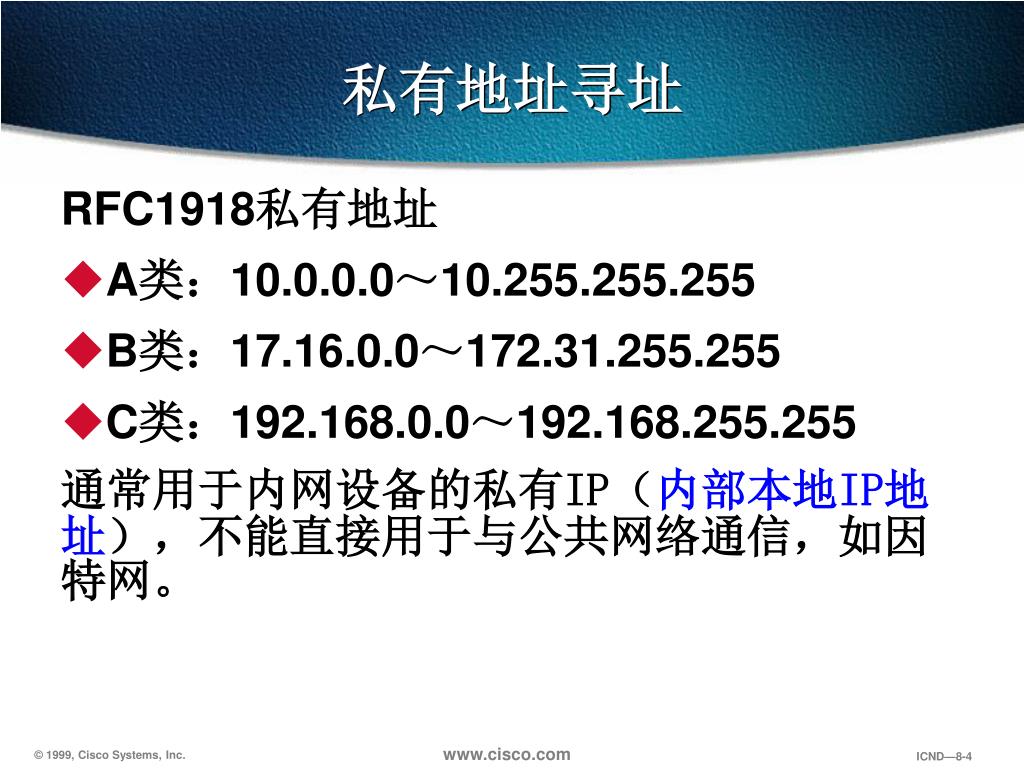

私有地址寻址 • RFC1918私有地址 • A类：10.0.0.0～10.255.255.255 • B类：17.16.0.0～172.31.255.255 • C类：192.168.0.0～192.168.255.255 • 通常用于内网设备的私有IP（内部本地IP地址），不能直接用于与公共网络通信，如因特网。

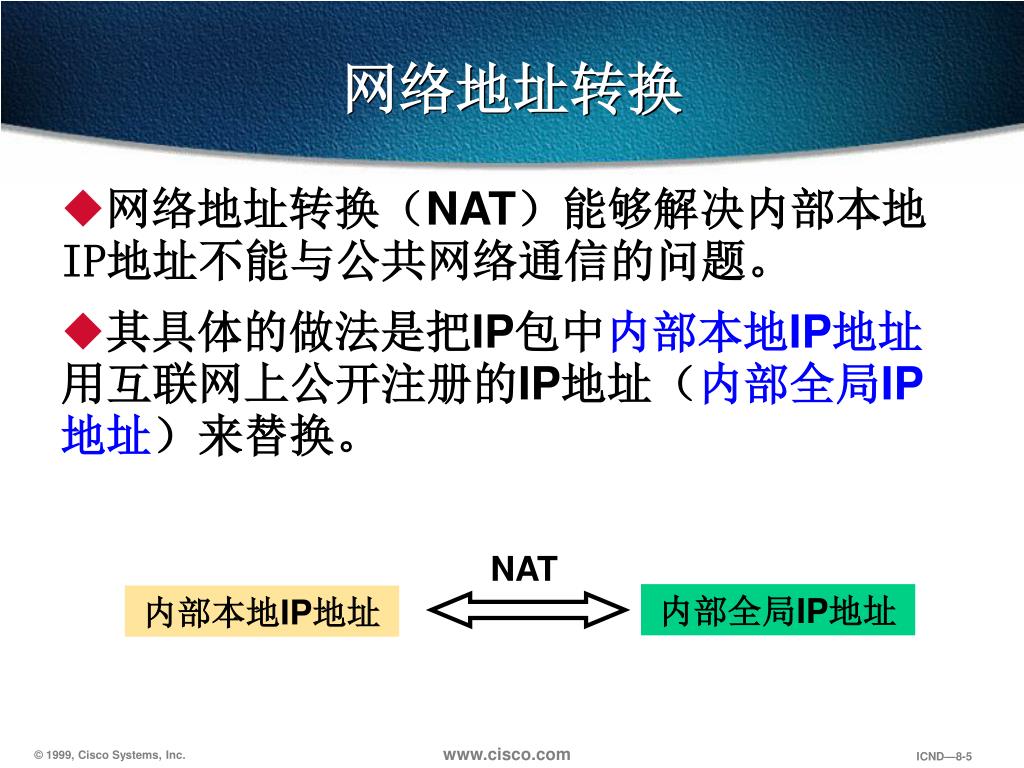

网络地址转换 • 网络地址转换（NAT）能够解决内部本地IP地址不能与公共网络通信的问题。 • 其具体的做法是把IP包中内部本地IP地址用互联网上公开注册的IP地址（内部全局IP地址）来替换。 NAT 内部全局IP地址内部本地IP地址

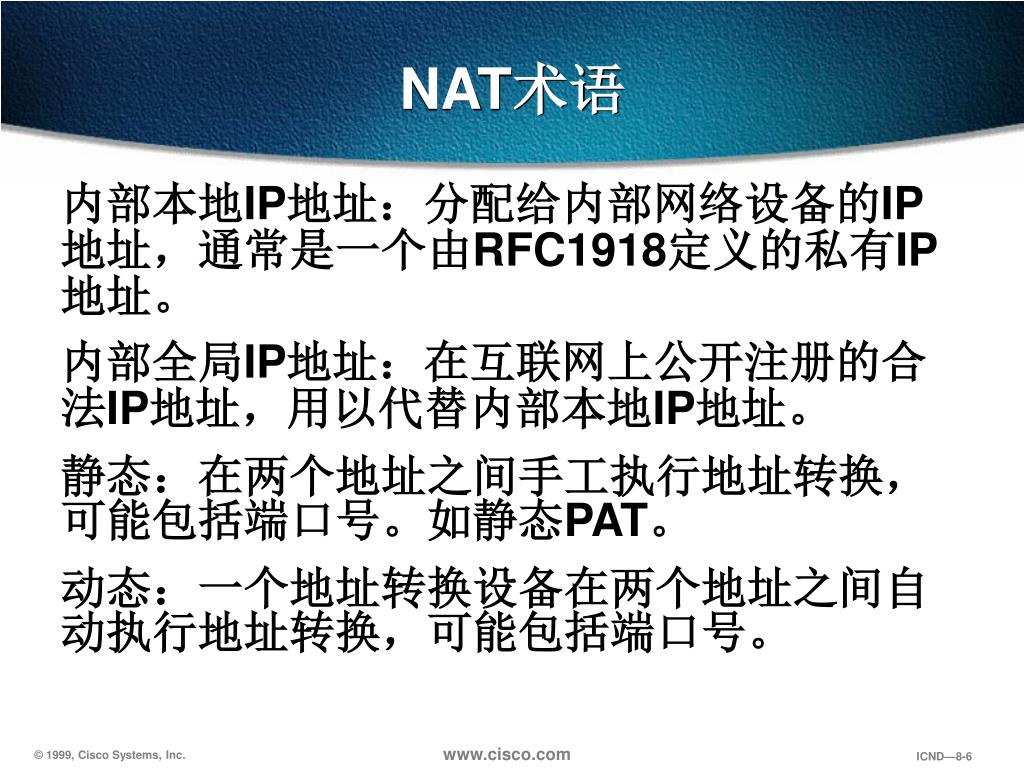

NAT术语 • 内部本地IP地址：分配给内部网络设备的IP地址，通常是一个由RFC1918定义的私有IP地址。 • 内部全局IP地址：在互联网上公开注册的合法IP地址，用以代替内部本地IP地址。 • 静态：在两个地址之间手工执行地址转换，可能包括端口号。如静态PAT。 • 动态：一个地址转换设备在两个地址之间自动执行地址转换，可能包括端口号。

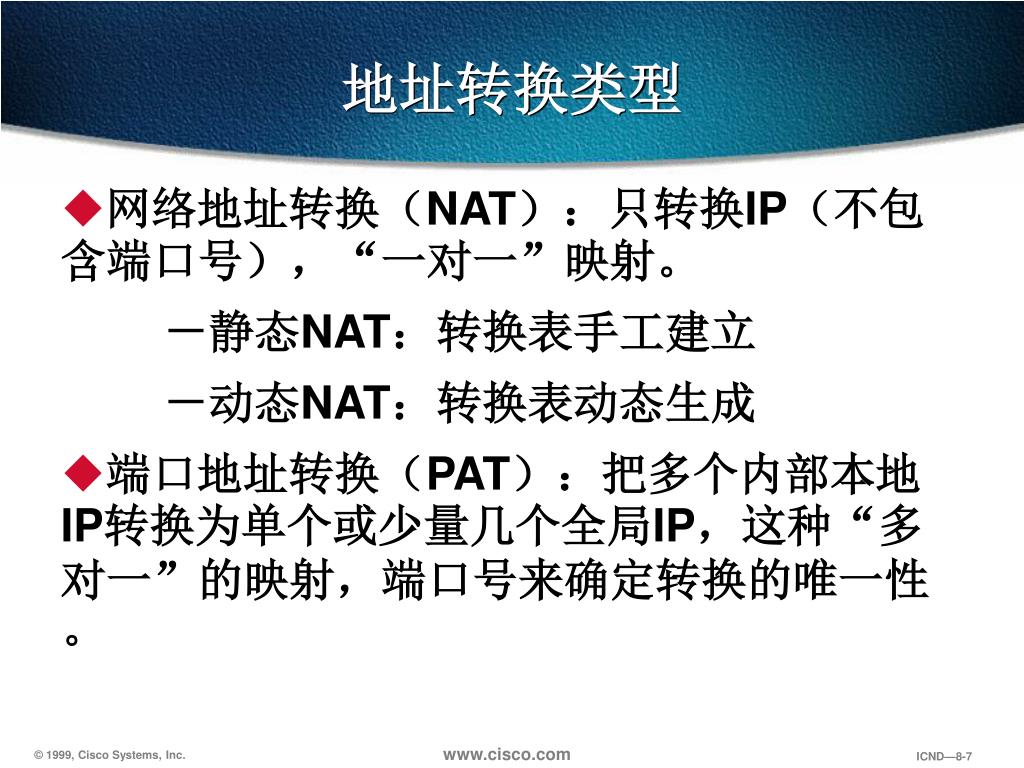

地址转换类型 • 网络地址转换（NAT）：只转换IP（不包含端口号），“一对一”映射。 • －静态NAT：转换表手工建立 • －动态NAT：转换表动态生成 • 端口地址转换（PAT）：把多个内部本地IP转换为单个或少量几个全局IP，这种“多对一”的映射，端口号来确定转换的唯一性。

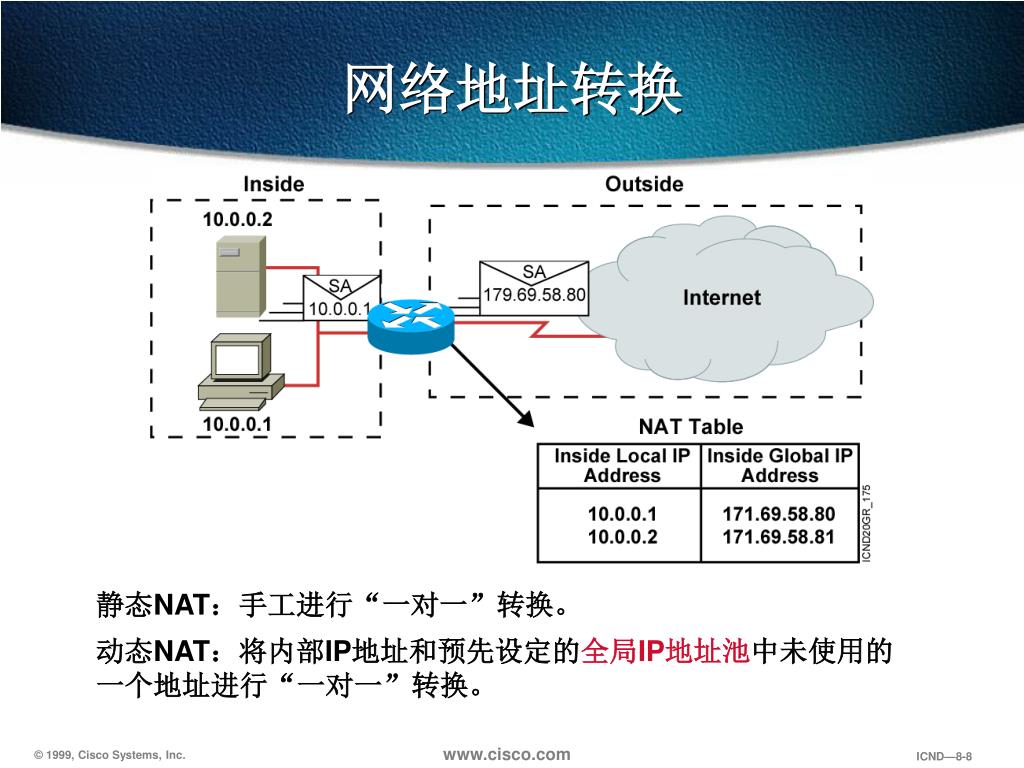

网络地址转换 静态NAT：手工进行“一对一”转换。动态NAT：将内部IP地址和预先设定的全局IP地址池中未使用的一个地址进行“一对一”转换。

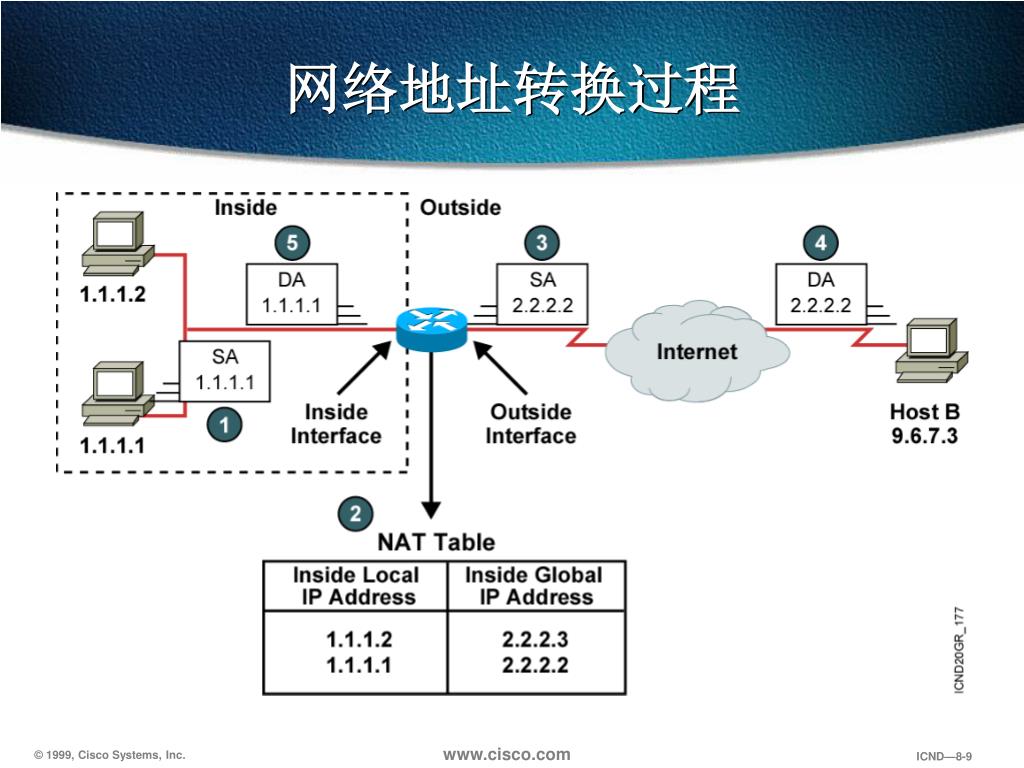

网络地址转换过程

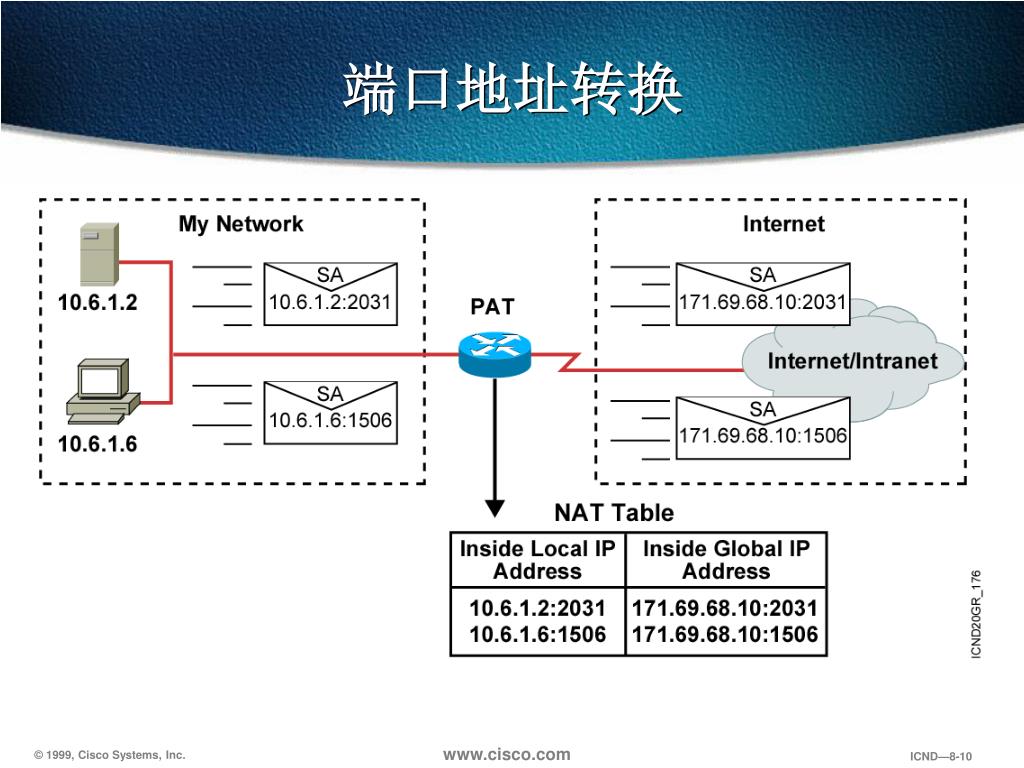

端口地址转换

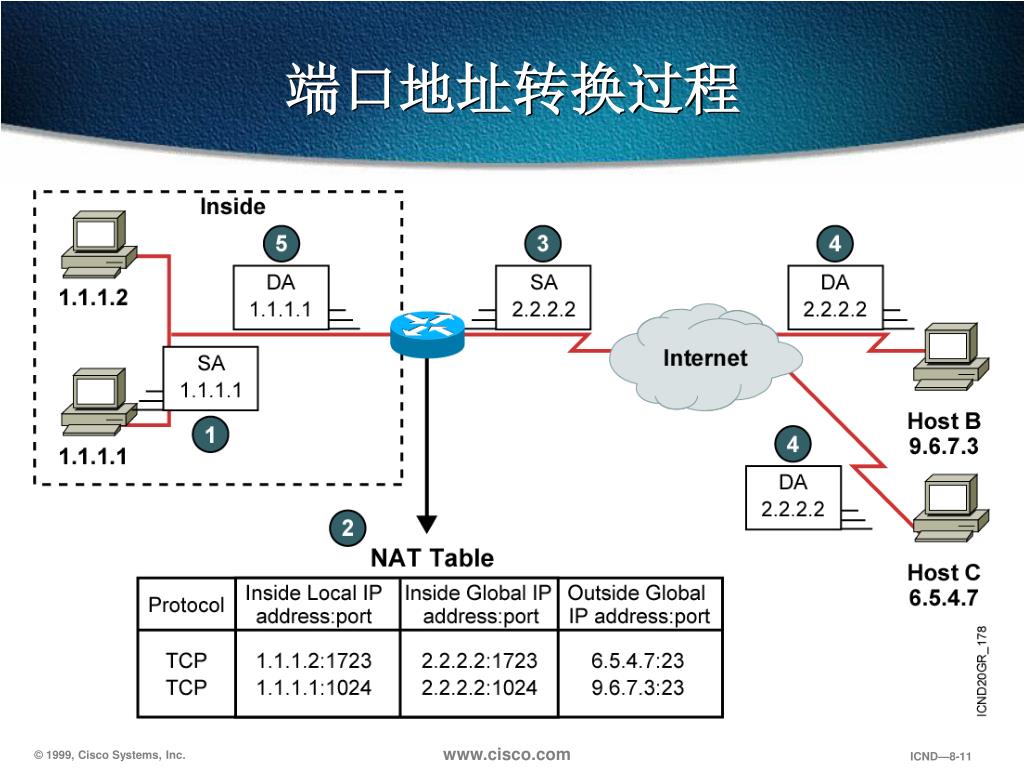

端口地址转换过程

静态NAT配置命令 Router(config)#ip nat inside source static local-ipglobal-ip • Establishes static translation between an inside local address and an inside global address Router(config-if)#ip nat inside • Marks the interface as connected to the inside Router(config-if)#ip nat outside • Marks the interface as connected to the outside

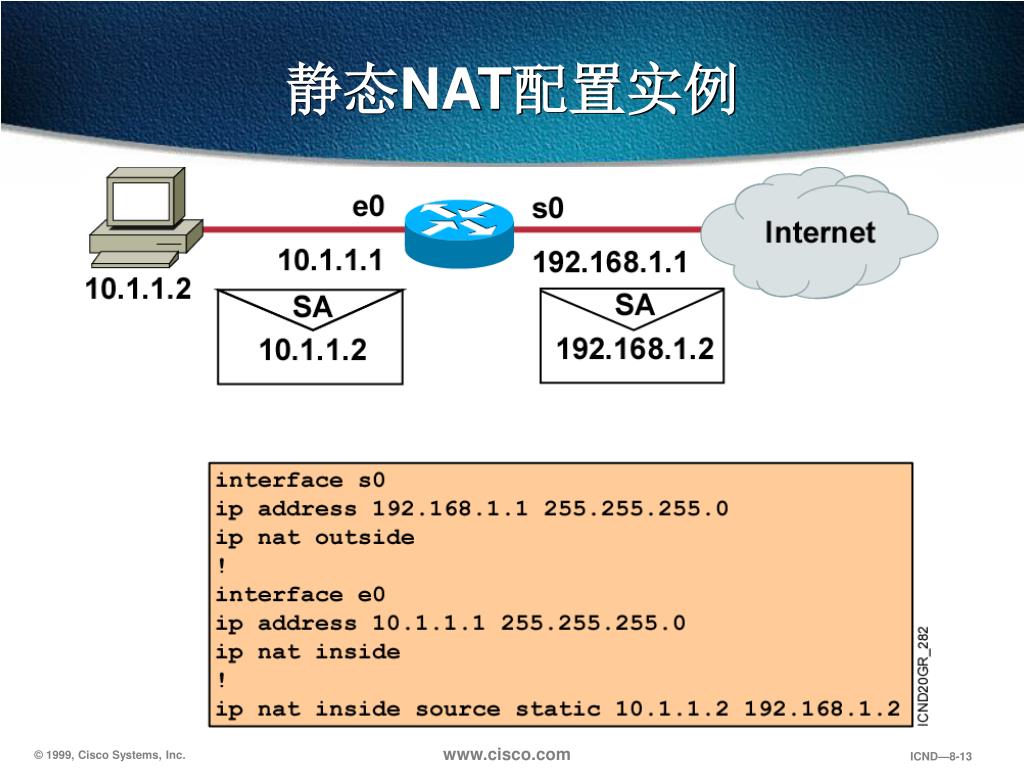

静态NAT配置实例

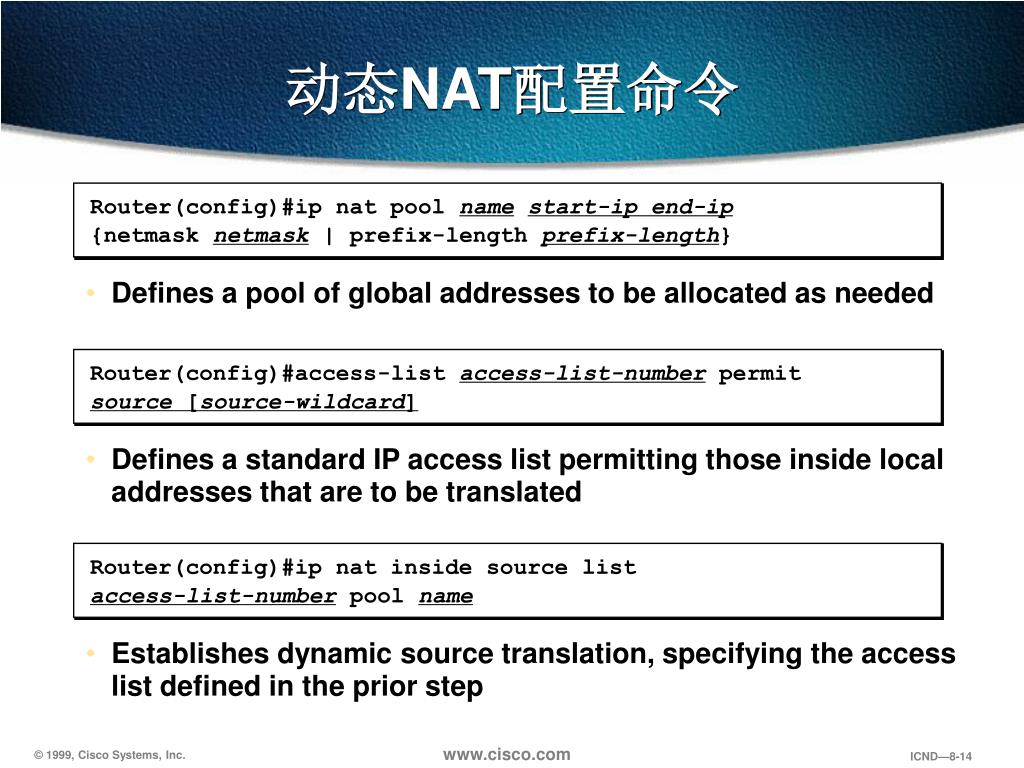

动态NAT配置命令 Router(config)#ip nat pool namestart-ip end-ip{netmask netmask | prefix-length prefix-length} • Defines a pool of global addresses to be allocated as needed Router(config)#access-list access-list-number permit source [source-wildcard] • Defines a standard IP access list permitting those inside local addresses that are to be translated Router(config)#ip nat inside source list access-list-number pool name • Establishes dynamic source translation, specifying the access list defined in the prior step

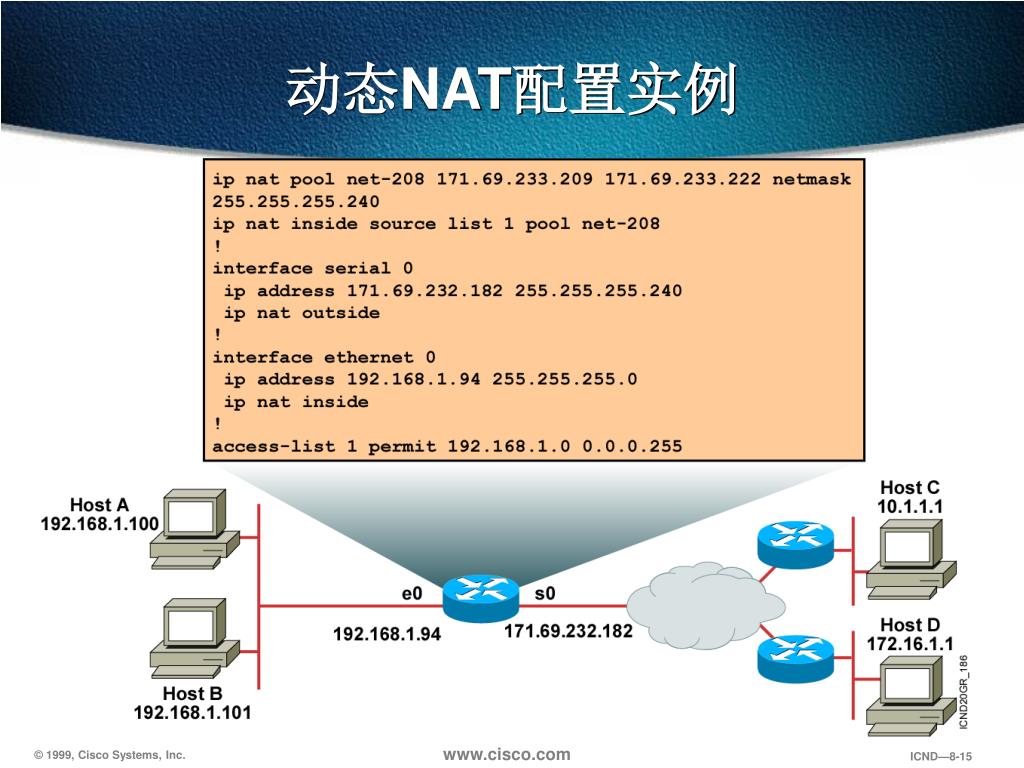

动态NAT配置实例

PAT配置命令 Router(config)#access-list access-list-number permit sourcesource-wildcard • Defines a standard IP access list permitting those inside local addresses that are to be translated Router(config)#ip nat inside source list access-list-number interface interface overload • Establishes dynamic source translation, specifying the access list defined in the prior step

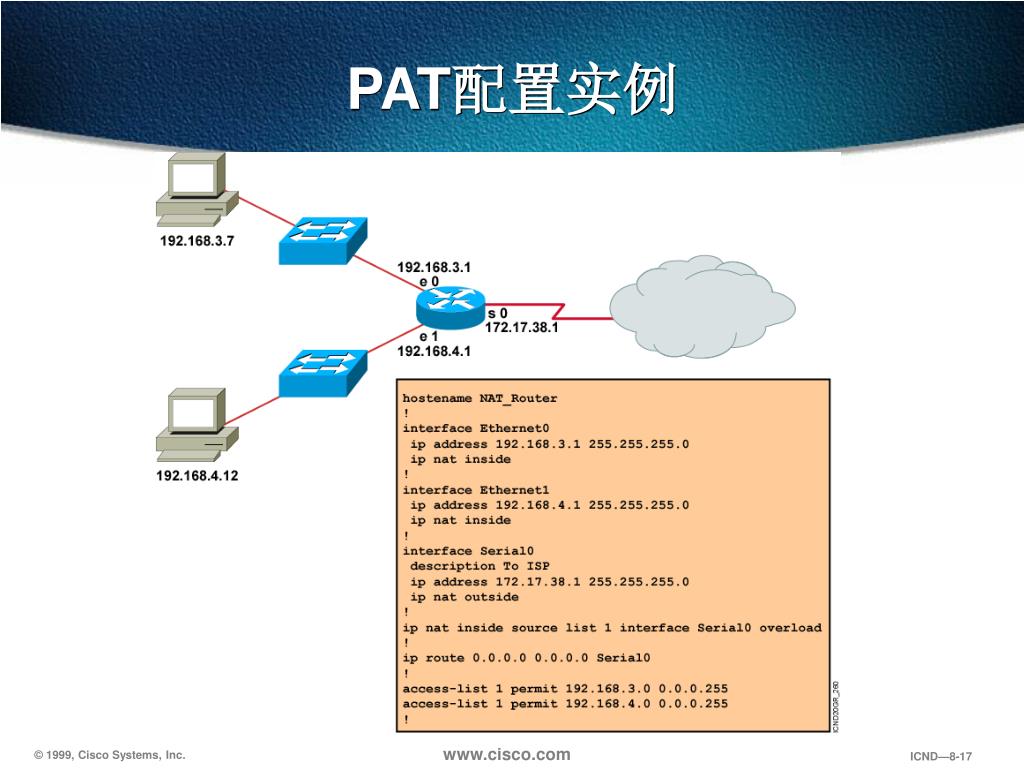

PAT配置实例

清除NAT转换表 Router#clear ip nat translation * • Clears all dynamic address translation entries Router#clear ip nat translation inside global-ip local-ip • Clears a simple dynamic translation entry containing an inside translation Router#clear ip nat translation outside local-ip global-ip • Clears a simple dynamic translation entry containing an outside translation Router#clear ip nat translation protocol inside global-ip global-port local-ip local-port • Clears an extended dynamic translation entry

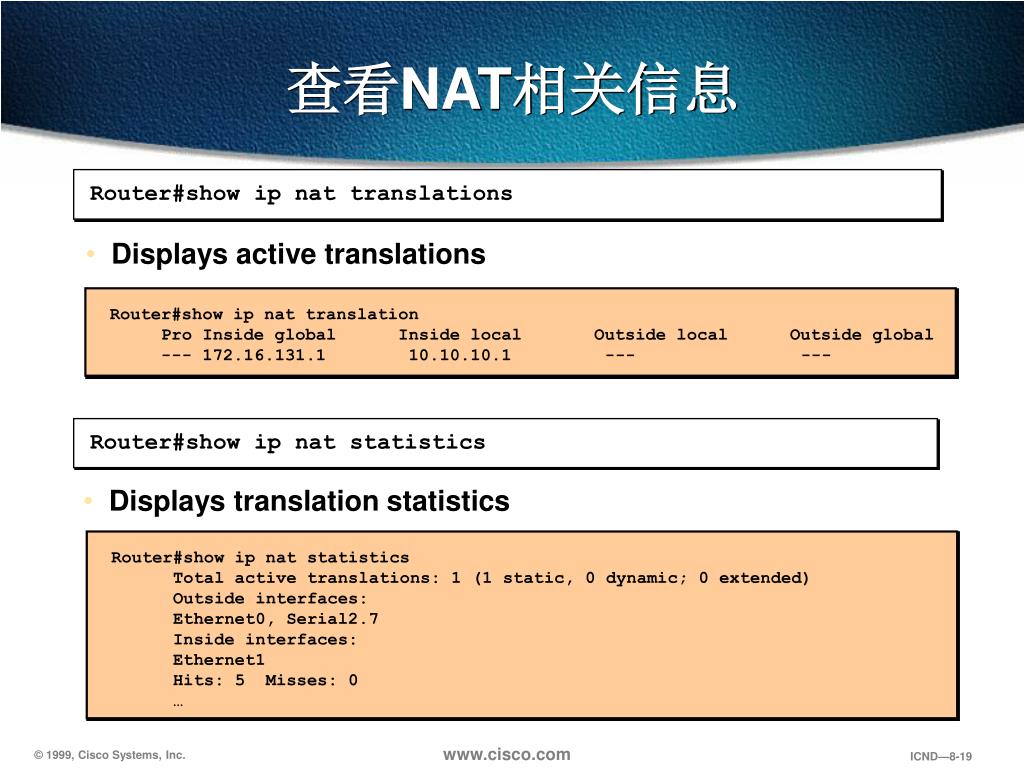

查看NAT相关信息 Router#show ip nat translations • Displays active translations Router#show ip nat translation Pro Inside global Inside local Outside local Outside global --- 172.16.131.1 10.10.10.1 --- --- Router#show ip nat statistics • Displays translation statistics Router#show ip nat statistics Total active translations: 1 (1 static, 0 dynamic; 0 extended) Outside interfaces: Ethernet0, Serial2.7 Inside interfaces: Ethernet1Hits: 5 Misses: 0 …

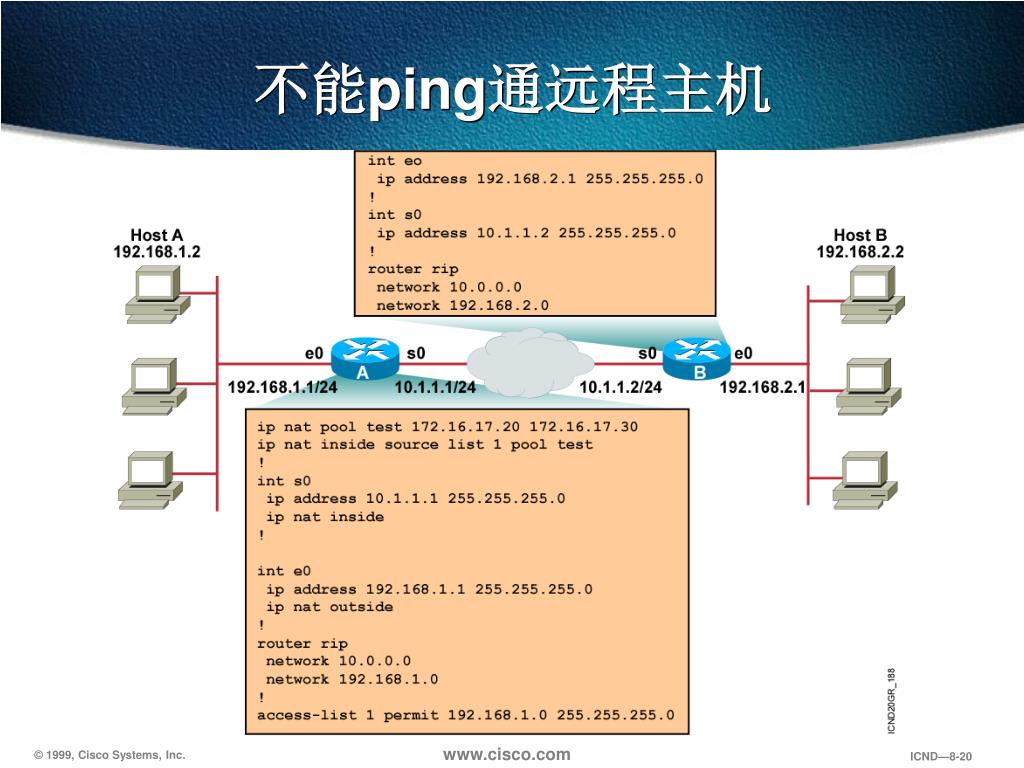

不能ping通远程主机

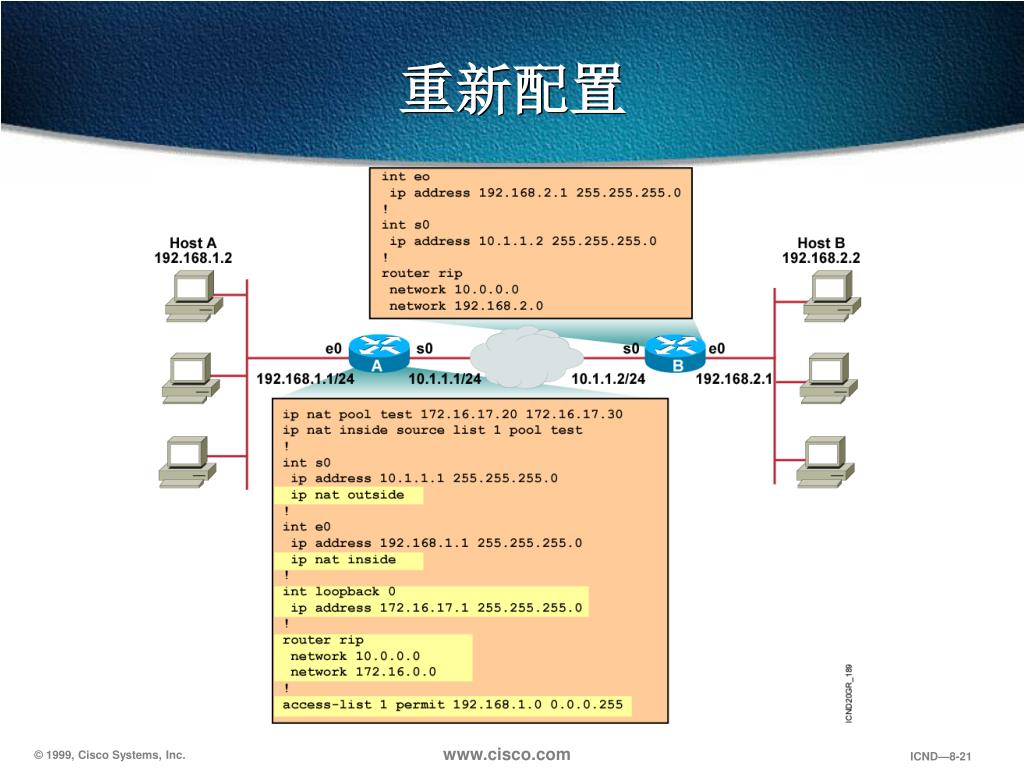

重新配置

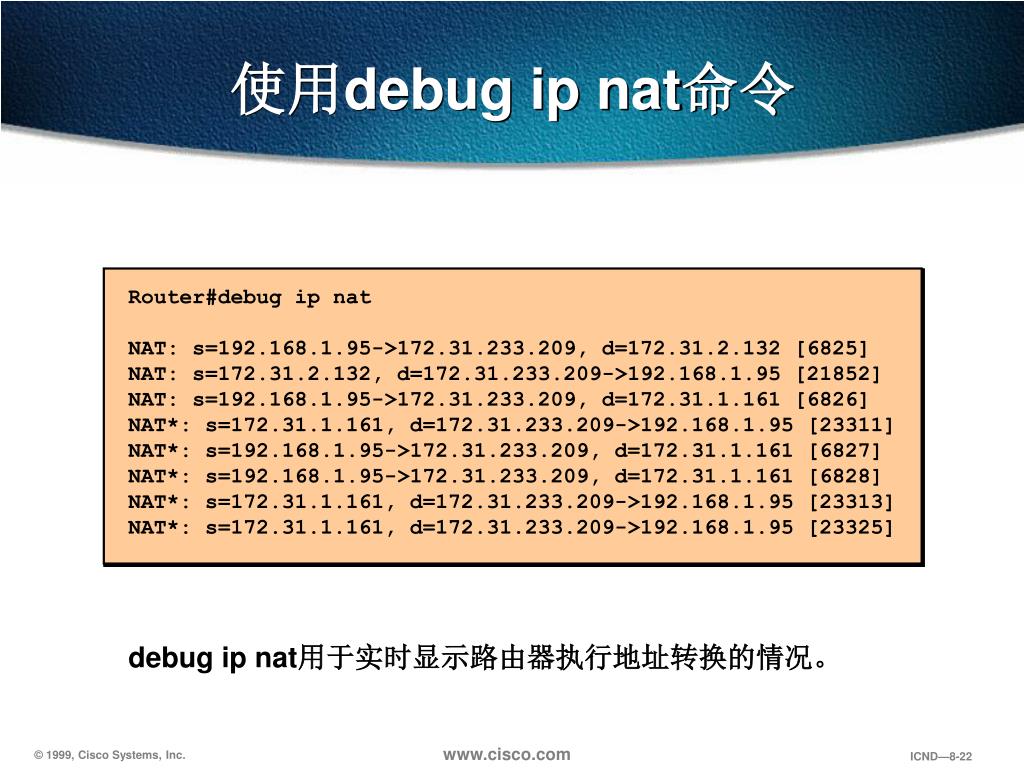

使用debug ip nat命令 Router#debug ip nat NAT: s=192.168.1.95->172.31.233.209, d=172.31.2.132 [6825] NAT: s=172.31.2.132, d=172.31.233.209->192.168.1.95 [21852] NAT: s=192.168.1.95->172.31.233.209, d=172.31.1.161 [6826] NAT*: s=172.31.1.161, d=172.31.233.209->192.168.1.95 [23311] NAT*: s=192.168.1.95->172.31.233.209, d=172.31.1.161 [6827] NAT*: s=192.168.1.95->172.31.233.209, d=172.31.1.161 [6828] NAT*: s=172.31.1.161, d=172.31.233.209->192.168.1.95 [23313] NAT*: s=172.31.1.161, d=172.31.233.209->192.168.1.95 [23325] debug ip nat用于实时显示路由器执行地址转换的情况。

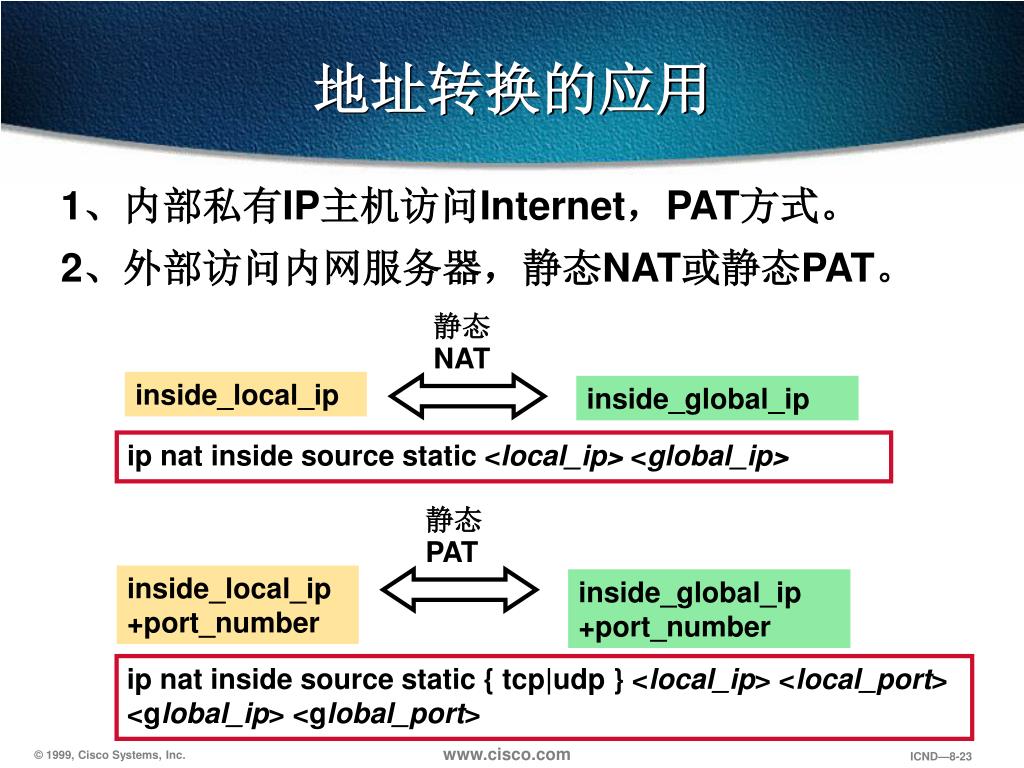

地址转换的应用 • 1、内部私有IP主机访问Internet，PAT方式。 • 2、外部访问内网服务器，静态NAT或静态PAT。静态NAT inside_local_ip inside_global_ip ip nat inside source static <local_ip> <global_ip> 静态PAT inside_local_ip +port_number inside_global_ip +port_number ip nat inside source static { tcp|udp } <local_ip> <local_port> <global_ip> <global_port>

第十五章 网络地址转换
