  1. 精品课程 《使用加工中心的零件加工》 学习情境二 十字臂的加工 常州轻工职业技术学院

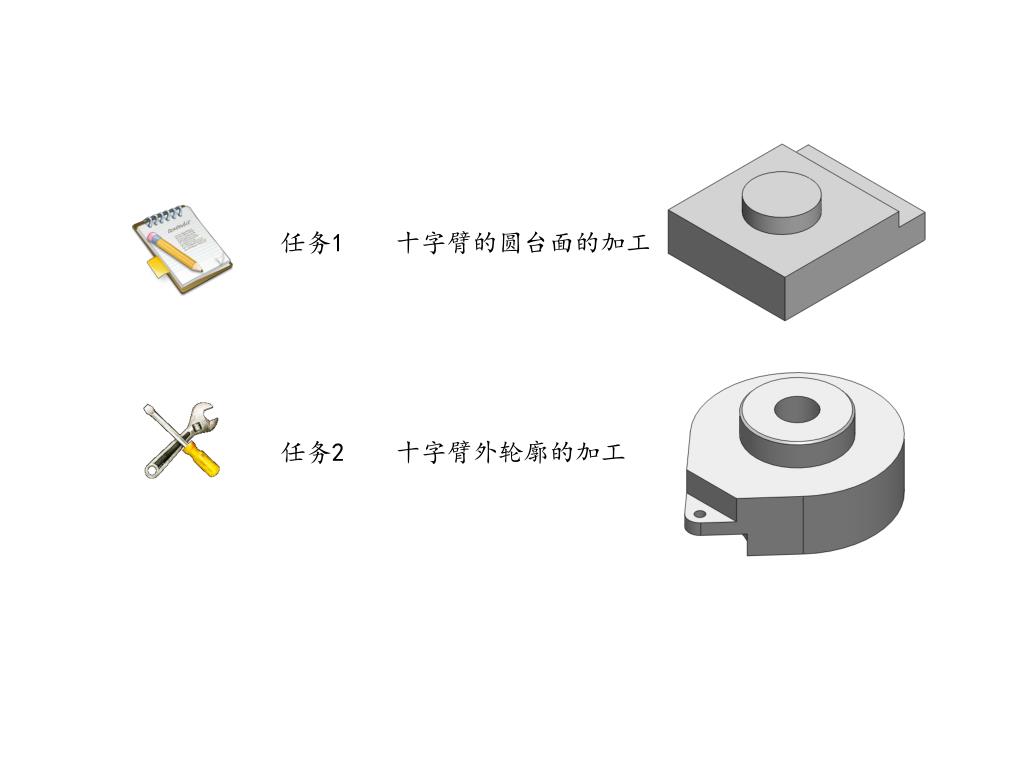

  2. 任务1 十字臂的圆台面的加工 任务2 十字臂外轮廓的加工

  3. 任务1 十字臂的圆台面的加工/任务描述 加工如图2-1所示的十字臂的圆台面及所在面，该工件毛坯外形尺寸为120×100×48mm，除上下表面以外的其它四面均已加工，并符合尺寸与表面粗糙度要求，材料为45号钢。

  4. 任务1 十字臂的圆台面的加工/相关知识/一、外轮廓加工刀具和切削用量 • 外轮廓加工刀具 外轮廓通常应用立铣刀来加工，在加工中心上使用的立铣刀以整体结构居多，刀具材料为高速钢或硬质合金。 由于普通立铣刀端面中心处无切削刃，所以立铣刀不能作轴向进给，即起刀点必须在工件外部，端面刃主要用来加工与侧面相垂直的底平面。大部分立铣刀为直柄3刃，通常借助于弹性夹头将立铣刀与刀柄固定。 整体式立铣刀

  5. 任务1 十字臂的圆台面的加工/相关知识/一、外轮廓加工刀具和切削用量 • 切削用量的确定 • 背吃刀量与侧吃刀量的确定 • 进给量的确定 • 主轴转速的确定 任务1 十字臂的圆台面的加工/相关知识/二、走刀路线 • 保证被加工工件的精度和表面粗糙度要求 • 缩短走刀路线，减少刀具空行程时间 • 简化编程计算，减少程序段和编程工作量 外轮廓切线（弧）切入切出 内轮廓切弧切入切出

  6. 任务1 十字臂的圆台面的加工/相关知识/三、刀具长度补偿 程序段格式： 刀具长度补偿 刀具长度补偿应用

  7. 任务1 十字臂的圆台面的加工/相关知识/四、数控加工工艺 • 数控加工工艺的特点 • 数控加工工艺的内容十分具体 • 数控加工的工艺处理相当严密 • 工序相对集中 • 数控加工工艺规程的主要内容 • 选择并确定零件的数控加工内容； • 零件图纸的数控工艺性分析，明确加工内容和技术要求； • 数控加工的加工工艺路线设计； • 数控加工的工序设计，选择刀具、夹具及切削用量； • 处理特殊的工艺问题，如对刀点、换刀点确定，加工路线确定，刀具补偿，分配加工误差等。 • 数控加工技术文件的编写。

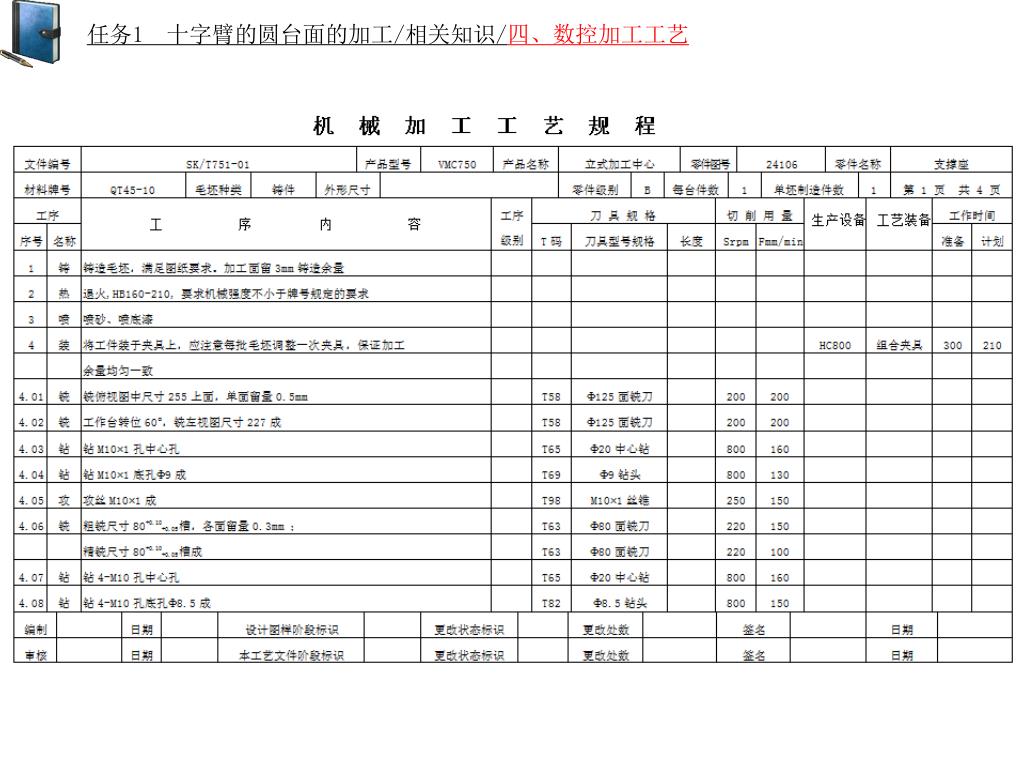

  8. 任务1 十字臂的圆台面的加工/相关知识/四、数控加工工艺

  9. 任务1 十字臂的圆台面的加工/相关知识/五、外径千分尺 外径千分尺 外径千分尺读数

  10. 任务1 十字臂的圆台面的加工/任务实施 • 器具及材料准备 • 刀具与切削用量选择 表 刀具与切削用量选择

  11. 任务1 十字臂的圆台面的加工/任务实施 • 工件装夹 • 确定加工路线和工件坐标系 • 编制加工程序 • 对刀 • 刀具半径偏置和长度补偿参数设置 • 输入加工程序 • 加工零件 • 测量零件

  12. 任务2 十字臂的外轮廓的加工/任务描述 加工如图所示的十字臂工件，该工件圆台面及所在面已加工好。

  13. 任务2 十字臂的外轮廓的加工/任务实施 • 器具及材料准备 • 刀具与切削用量选择 表 刀具与切削用量选择

  14. 任务2 十字臂的外轮廓的加工/任务实施 • 工件装夹 • 确定加工路线和工件坐标系 • 编制加工程序 • 对刀 • 刀具半径偏置和长度补偿参数设置 • 输入加工程序 • 加工零件 • 测量零件

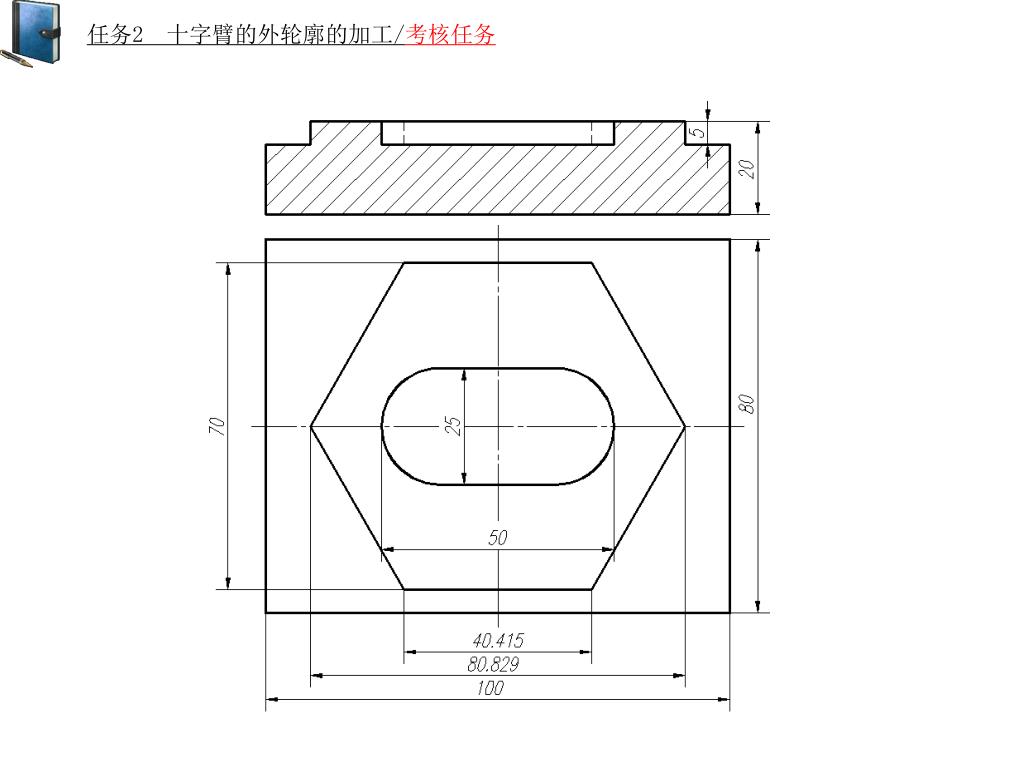

  15. 任务2 十字臂的外轮廓的加工/考核任务

  16. 任务2 十字臂的外轮廓的加工/考核任务 配分权重表
