slide1

Quiralidad

Carmen Coronel

Química Orgánica I

Instituto de Química Orgánica

Fac. de Bioquímica, Química y Farmacia Universidad Nacional de Tucumán

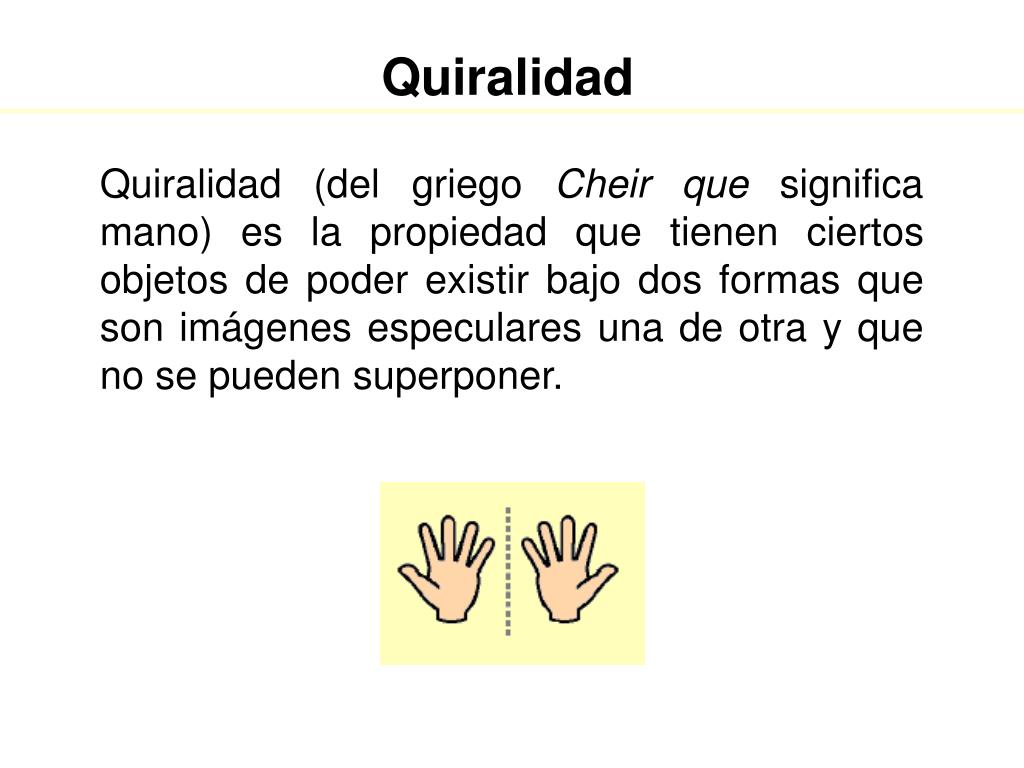

slide2

Quiralidad

Quiralidad (del griego Cheir que significa mano) es la propiedad que tienen ciertos objetos de poder existir bajo dos formas que son imágenes especulares una de otra y que no se pueden superponer.

slide3

a)

Pendiente (+)

Pendiente (-)

Quiralidad

slide4

Quiralidad

El término quiral se aplica también a las moléculas. Las moléculas quirales se diferencian de las aquirales en que presentan actividad óptica.

La actividad óptica es la propiedad de desviar el plano de la luz polarizada.

Este tema es de gran interés debido a que en los seres vivos las moléculas quirales se encuentran ampliamente distribuidas.

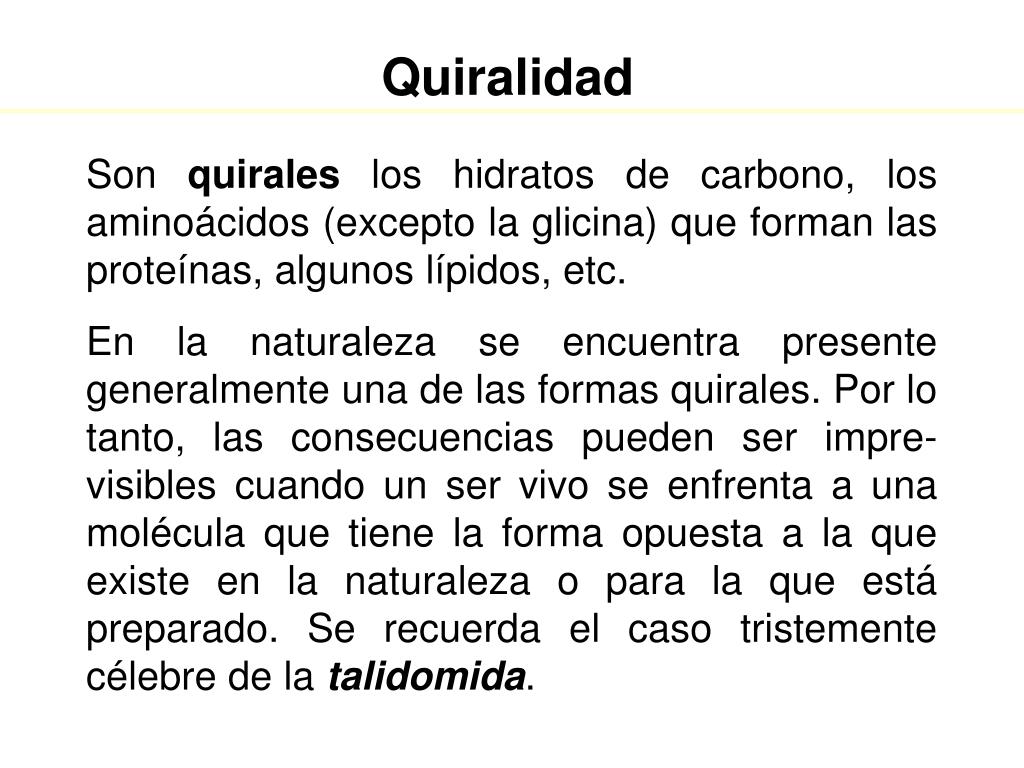

slide5

Quiralidad

Son quirales los hidratos de carbono, los aminoácidos (excepto la glicina) que forman las proteínas, algunos lípidos, etc.

En la naturaleza se encuentra presente generalmente una de las formas quirales. Por lo tanto, las consecuencias pueden ser impre-visibles cuando un ser vivo se enfrenta a una molécula que tiene la forma opuesta a la que existe en la naturaleza o para la que está preparado. Se recuerda el caso tristemente célebre de la talidomida.

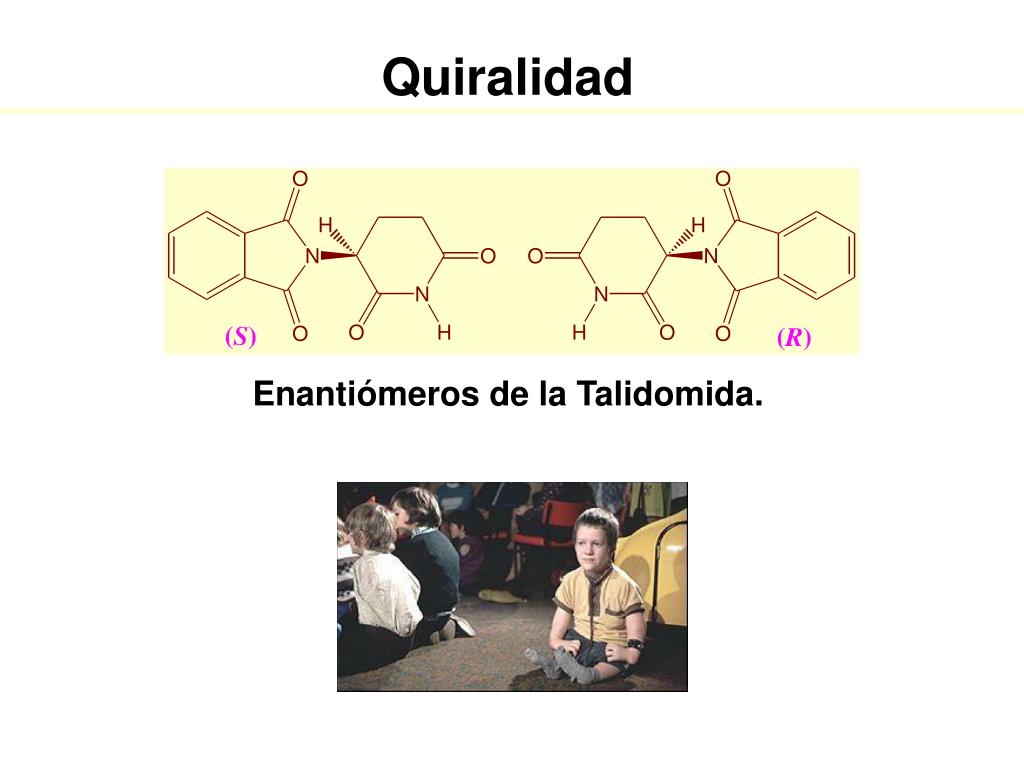

slide6

Quiralidad

Enantiómeros de la Talidomida.

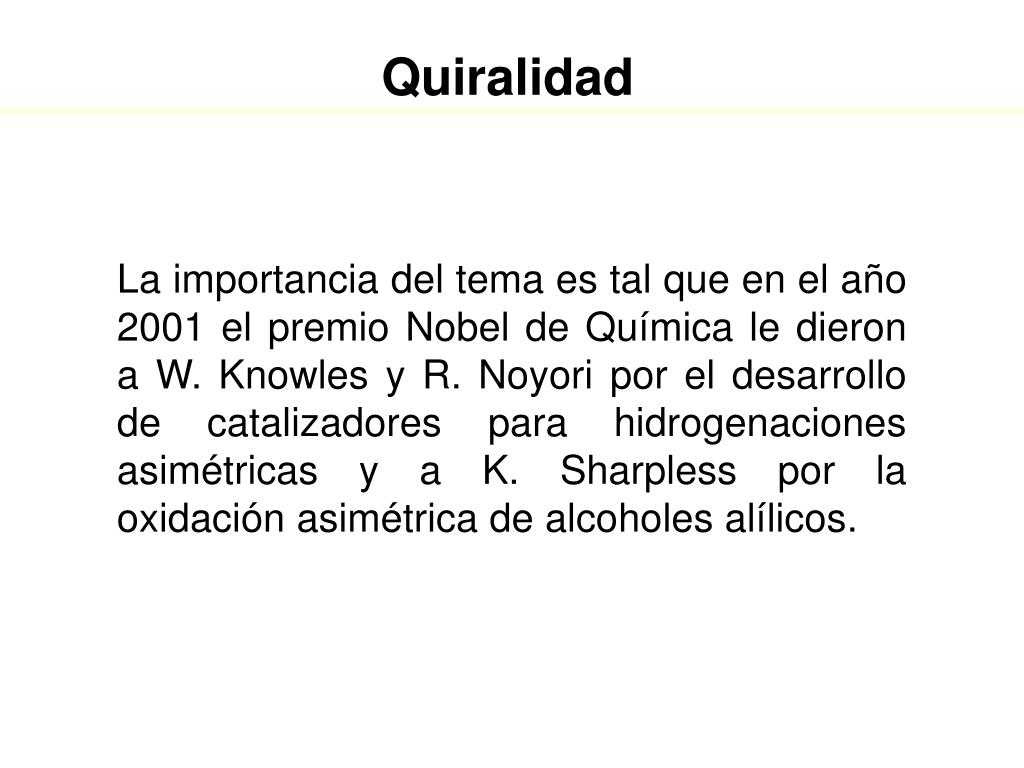

slide7

Quiralidad

La importancia del tema es tal que en el año 2001 el premio Nobel de Química le dieron a W. Knowles y R. Noyori por el desarrollo de catalizadores para hidrogenaciones asimétricas y a K. Sharpless por la oxidación asimétrica de alcoholes alílicos.

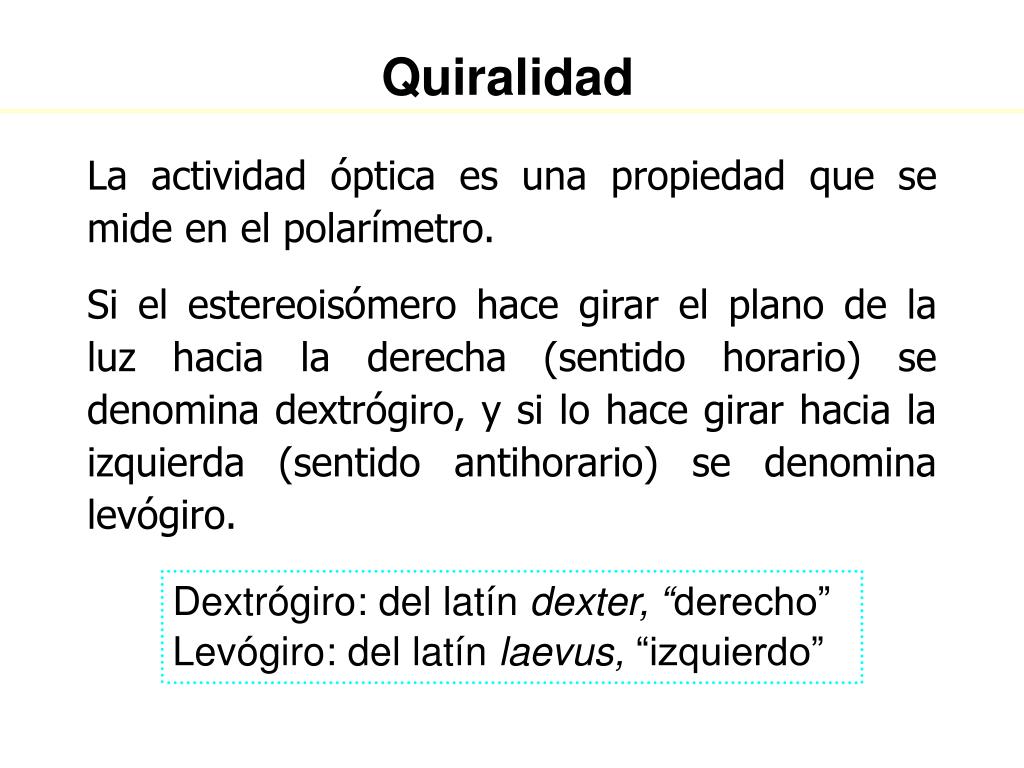

slide8

Quiralidad

La actividad óptica es una propiedad que se mide en el polarímetro.

Si el estereoisómero hace girar el plano de la luz hacia la derecha (sentido horario) se denomina dextrógiro,y si lo hace girar hacia la izquierda (sentido antihorario) se denomina levógiro.

Dextrógiro: del latín dexter, “derecho”

Levógiro: del latín laevus, “izquierdo”

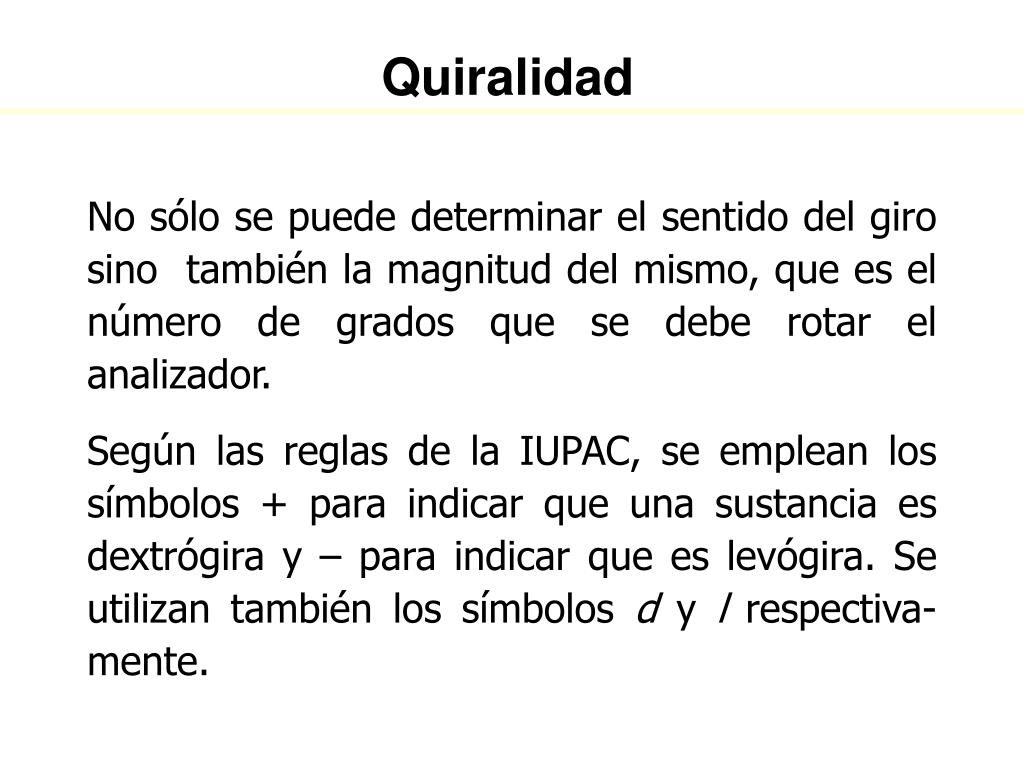

slide9

Quiralidad

No sólo se puede determinar el sentido del giro sino también la magnitud del mismo, que es el número de grados que se debe rotar el analizador.

Según las reglas de la IUPAC, se emplean los símbolos + para indicar que una sustancia es dextrógira y – para indicar que es levógira. Se utilizan también los símbolos d y l respectiva-mente.

slide10

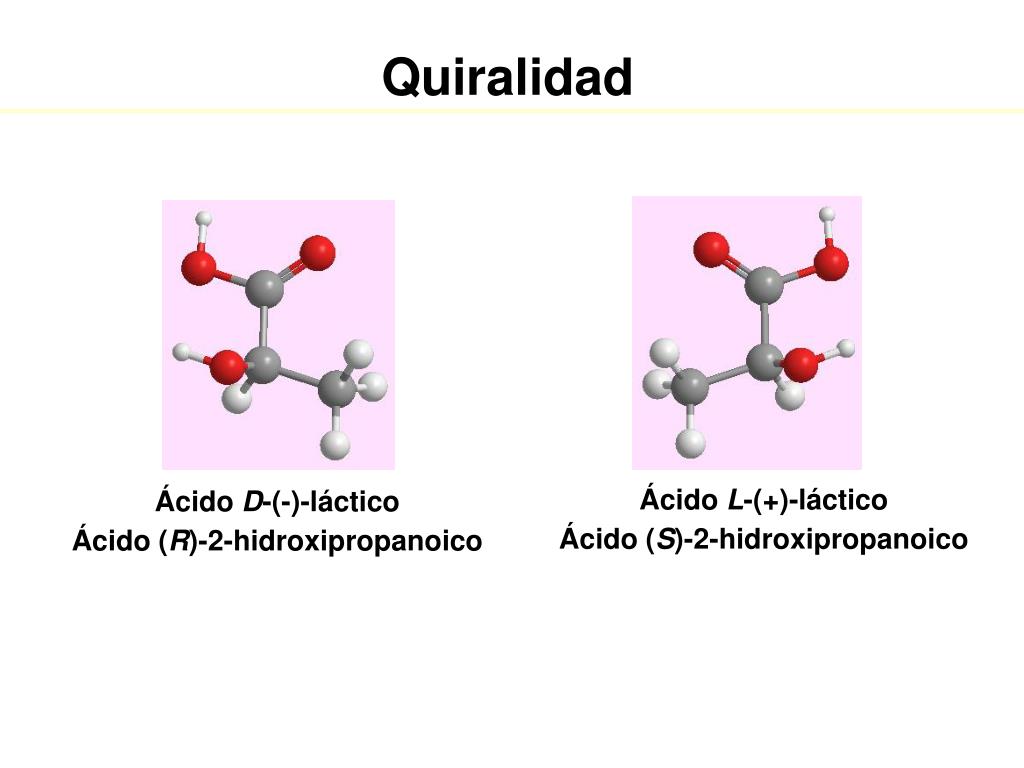

Quiralidad

Ácido L-(+)-láctico

Ácido (S)-2-hidroxipropanoico

Ácido D-(-)-láctico

Ácido (R)-2-hidroxipropanoico

slide11

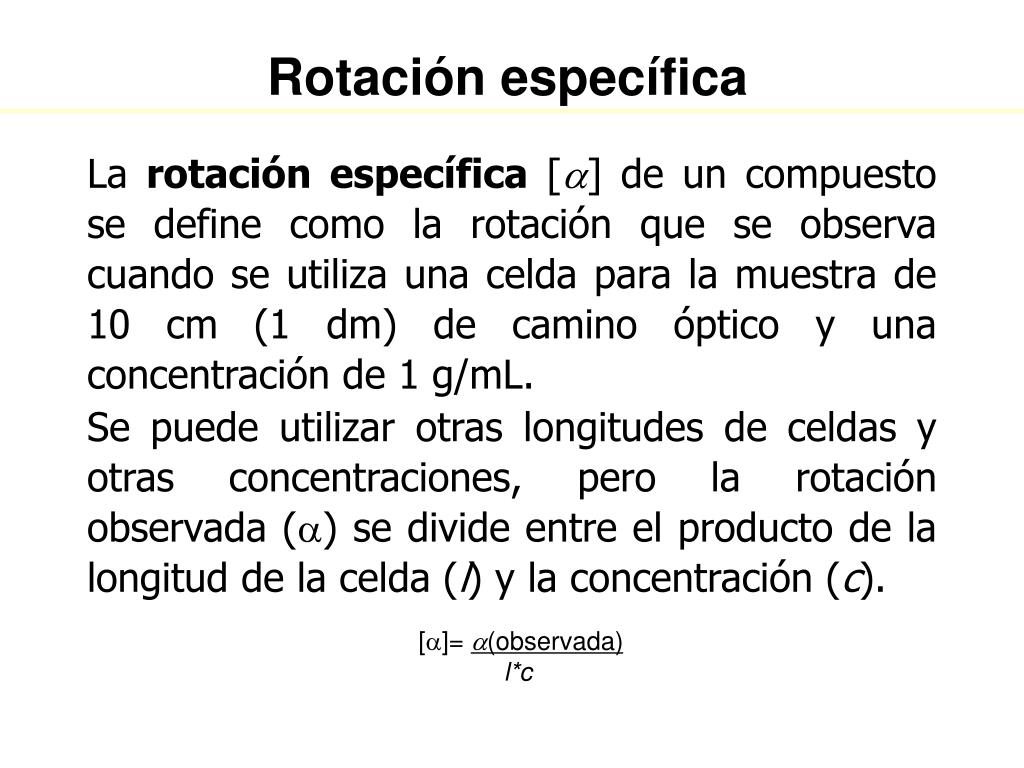

Rotación específica

La rotación específica[a] de un compuesto se define como la rotación que se observa cuando se utiliza una celda para la muestra de 10 cm (1 dm) de camino óptico y una concentración de 1 g/mL.

Se puede utilizar otras longitudes de celdas y otras concentraciones, pero la rotación observada (a) se divide entre el producto de la longitud de la celda (l) y la concentración (c).

[]= (observada)

l*c

slide12

Luz normal y Luz polarizada

Un haz luminoso se propaga en diferentes ángulos o planos con respecto a la dirección de propagación, y si se observara en forma frontal en el sentido de la propagación, se vería como la figura A .

Cuando se eliminan todos los planos, excepto uno de ellos , entonces se obtiene luz polarizada en el plano (Fig. B).

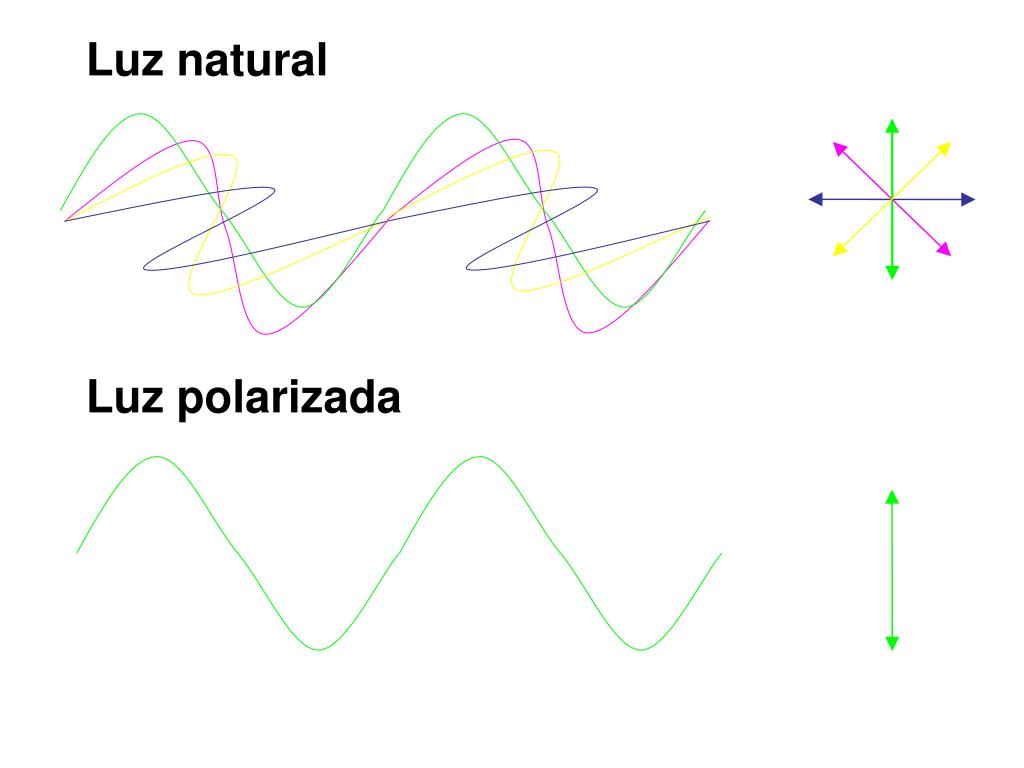

slide13

Luz natural

Luz polarizada

slide14

Polarímetro

Un polarímetro mide la rotación de la luz polarizada.

slide15

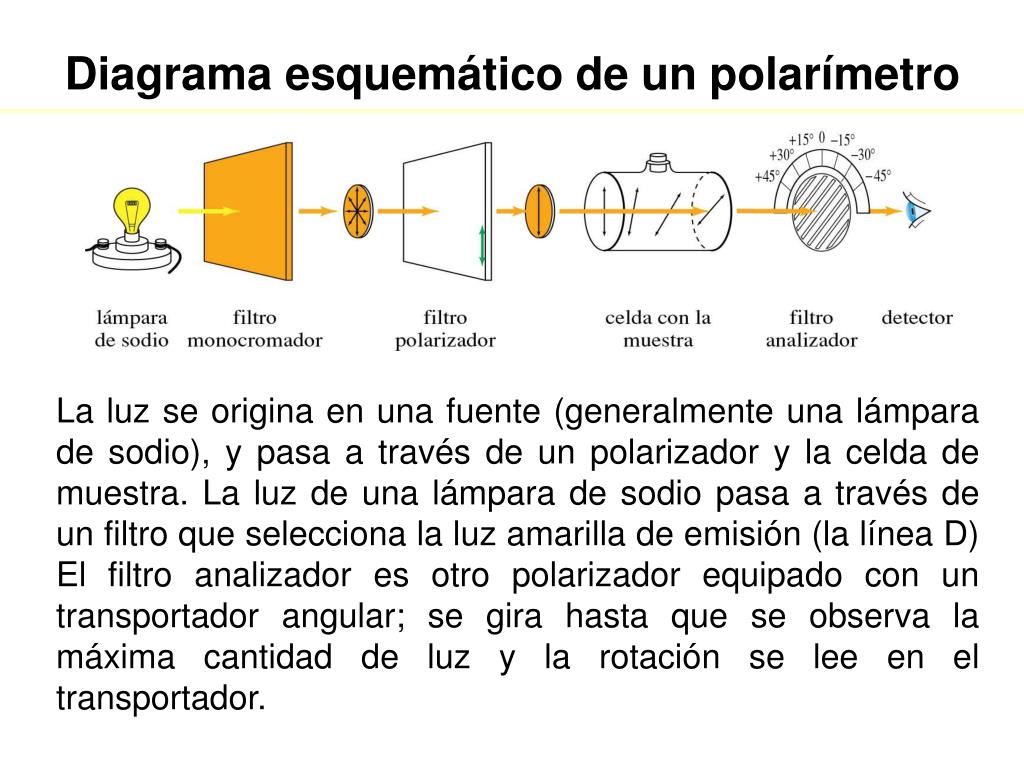

Diagrama esquemático de un polarímetro

La luz se origina en una fuente (generalmente una lámpara de sodio), y pasa a través de un polarizador y la celda de muestra. La luz de una lámpara de sodio pasa a través de un filtro que selecciona la luz amarilla de emisión (la línea D) El filtro analizador es otro polarizador equipado con un transportador angular; se gira hasta que se observa la máxima cantidad de luz y la rotación se lee en el transportador.

slide16

Diagrama esquemático de un polarímetro

Esta luz polarizada pasa por la celda de muestra que contiene una solución del compuesto que se está analizando. Solamente los compuestos quirales tienen actividad óptica y pueden girar el plano de la luz polarizada. La luz que atraviesa la celda de muestra pasa a continuación a través de un segundo filtro polarizador y se determina la magnitud y la dirección de la rotación óptica.

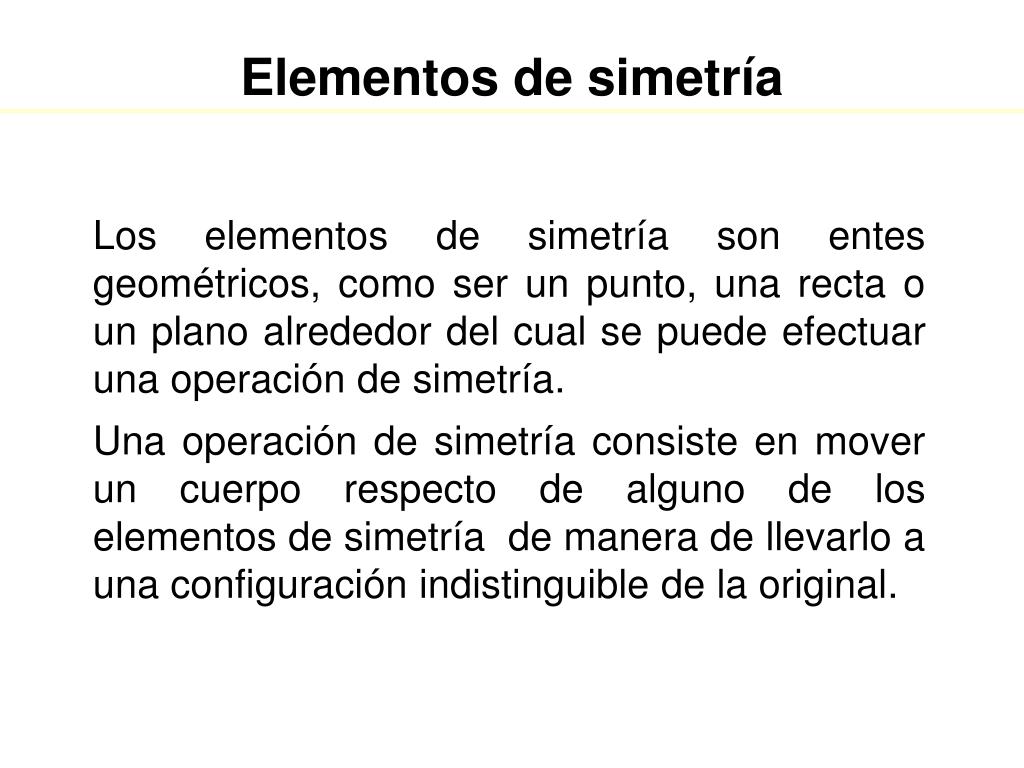

slide17

Elementos de simetría

Los elementos de simetría son entes geométricos, como ser un punto, una recta o un plano alrededor del cual se puede efectuar una operación de simetría.

Una operación de simetría consiste en mover un cuerpo respecto de alguno de los elementos de simetría de manera de llevarlo a una configuración indistinguible de la original.

slide18

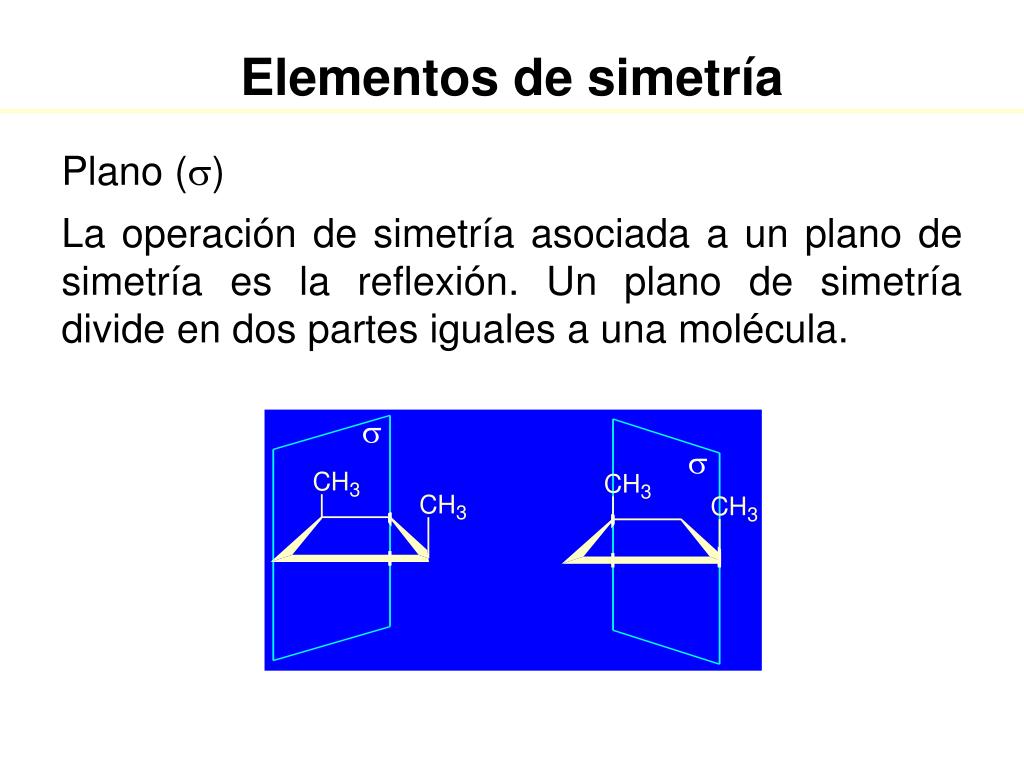

Elementos de simetría

Plano (s)

La operación de simetría asociada a un plano de simetría es la reflexión. Un plano de simetría divide en dos partes iguales a una molécula.

slide19

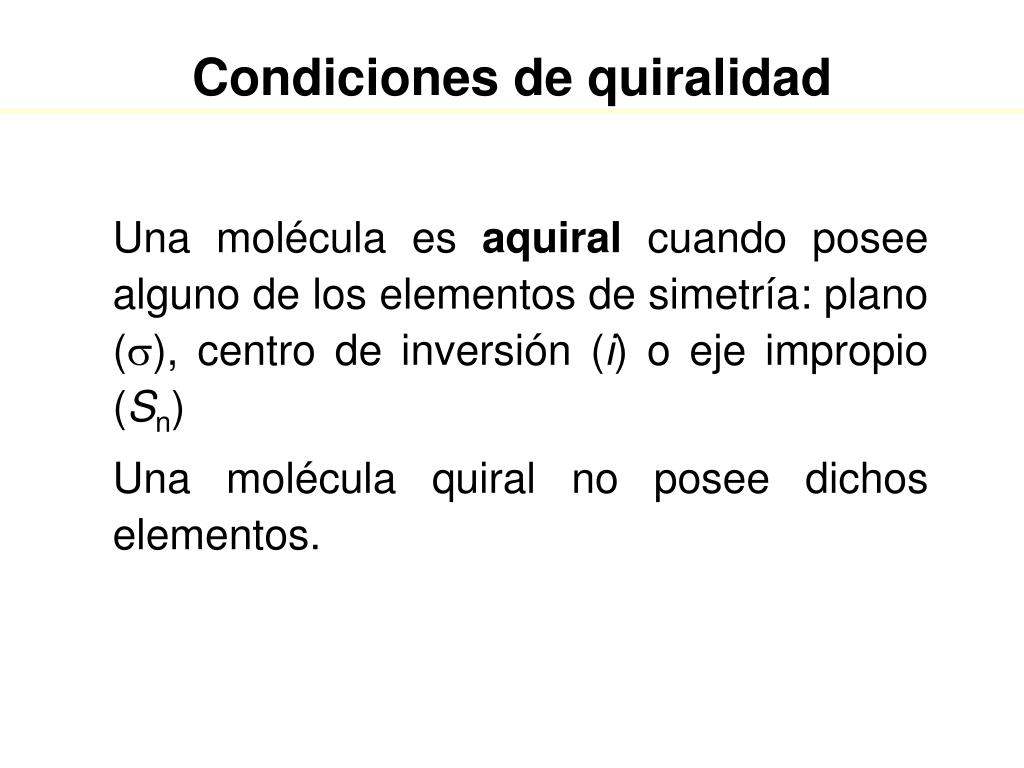

Condiciones de quiralidad

Una molécula es aquiral cuando posee alguno de los elementos de simetría: plano (s), centro de inversión (i) o eje impropio (Sn)

Una molécula quiral no posee dichos elementos.

slide20

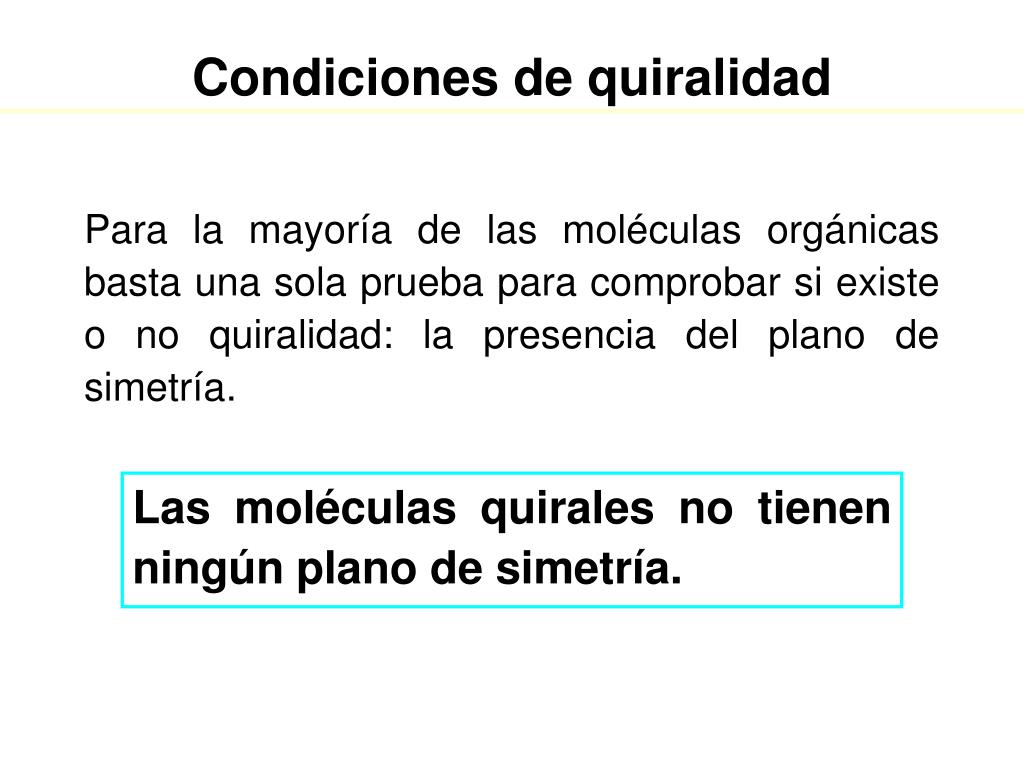

Condiciones de quiralidad

Para la mayoría de las moléculas orgánicas basta una sola prueba para comprobar si existe o no quiralidad: la presencia del plano de simetría.

Las moléculas quirales no tienen ningún plano de simetría.

slide21

Cl

2

1

Br

Condiciones de quiralidad

Bromoclorometano

Elementos de simetría: 1s.

Molécula simétrica: Tiene un plano de simetría, por lo tanto es aquiral.

slide22

Condiciones de quiralidad

Bromocloroyodometano

No tiene elementos de simetría. Molécula asimétrica, no tiene plano de simetría, por lo tanto es quiral.

slide23

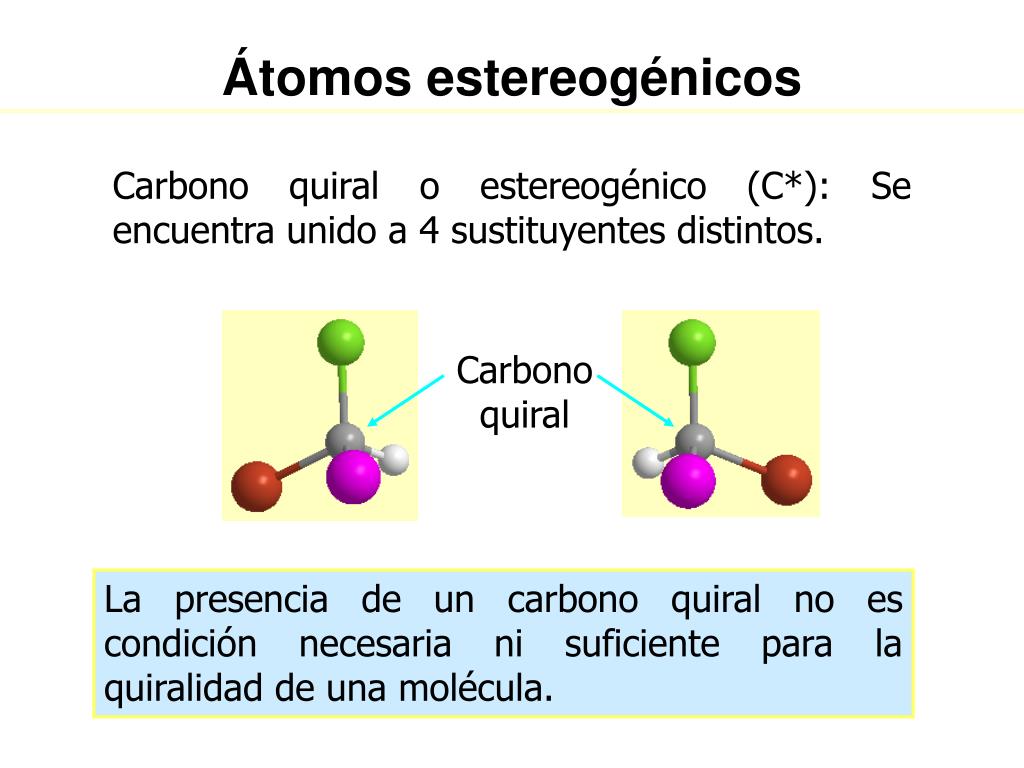

Átomos estereogénicos

Carbono quiral o estereogénico (C*): Se encuentra unido a 4 sustituyentes distintos.

Carbono quiral

La presencia de un carbono quiral no es condición necesaria ni suficiente para la quiralidad de una molécula.

slide24

espejo

enantiómeros

Enantiómeros

Los estereoisómeros que son imágenes especulares no superponibles reciben el nombre de enantiómeros.

slide25

Enantiómeros

Aunque pueda superponer algunos átomos, siempre hay otros que no se superponen.

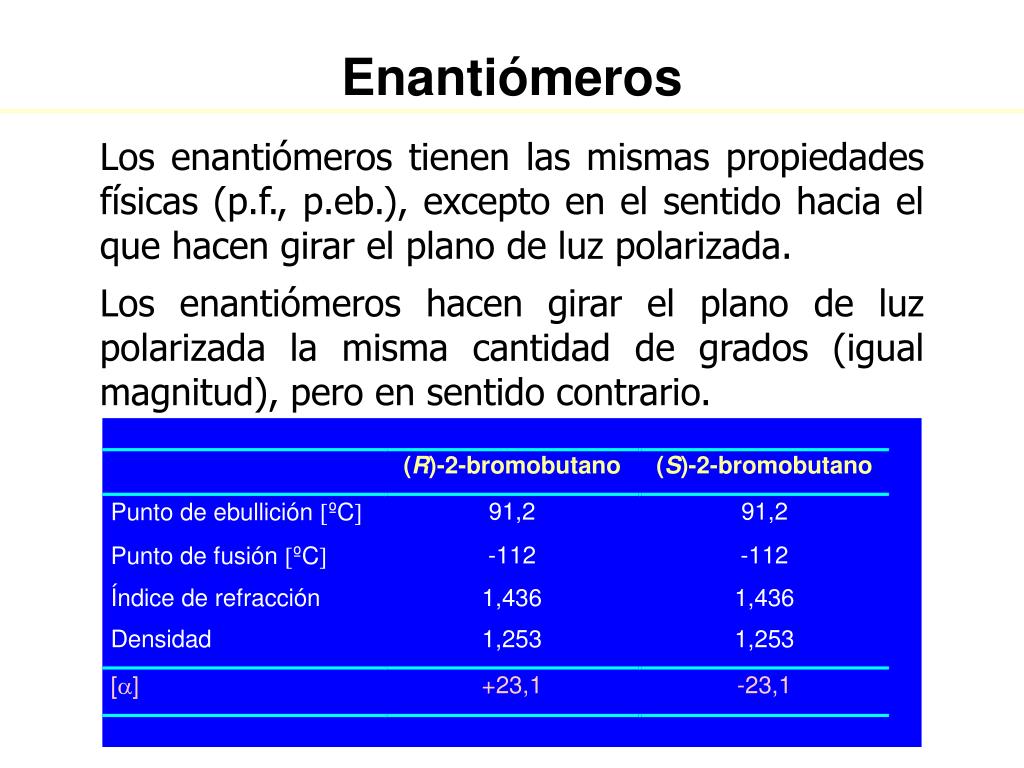

slide26

Enantiómeros

Los enantiómeros tienen las mismas propiedades físicas (p.f., p.eb.), excepto en el sentido hacia el que hacen girar el plano de luz polarizada.

Los enantiómeros hacen girar el plano de luz polarizada la misma cantidad de grados (igual magnitud), pero en sentido contrario.

slide27

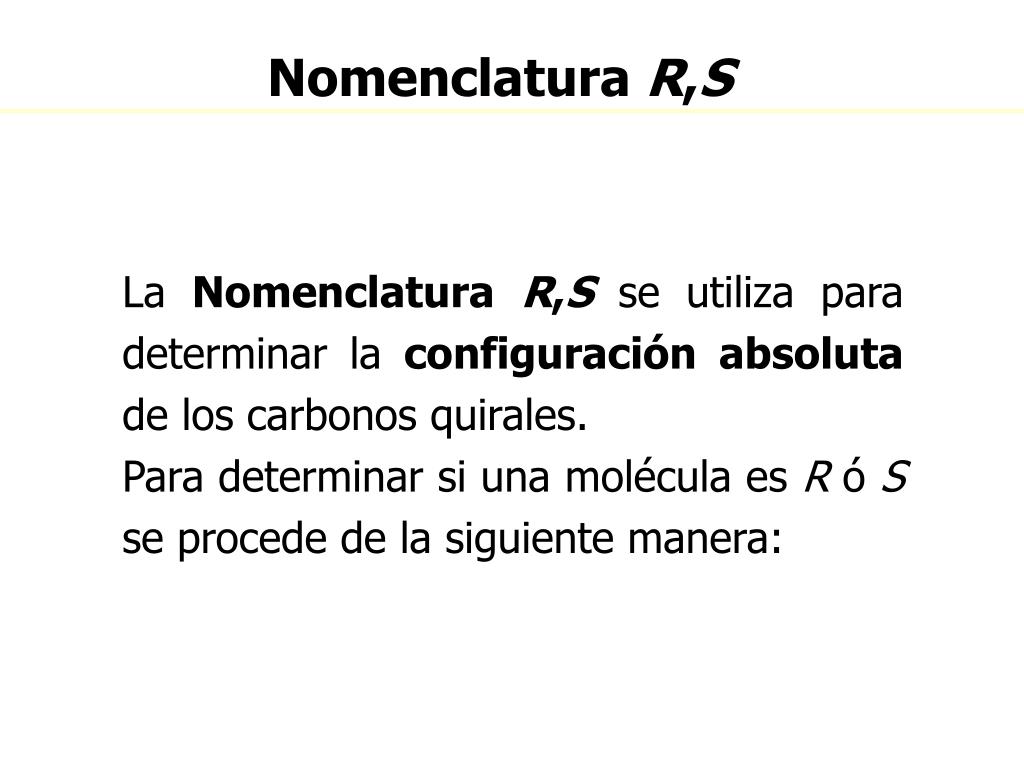

Nomenclatura R,S

La Nomenclatura R,S se utiliza para determinar la configuración absoluta de los carbonos quirales.

Para determinar si una molécula es R ó S se procede de la siguiente manera:

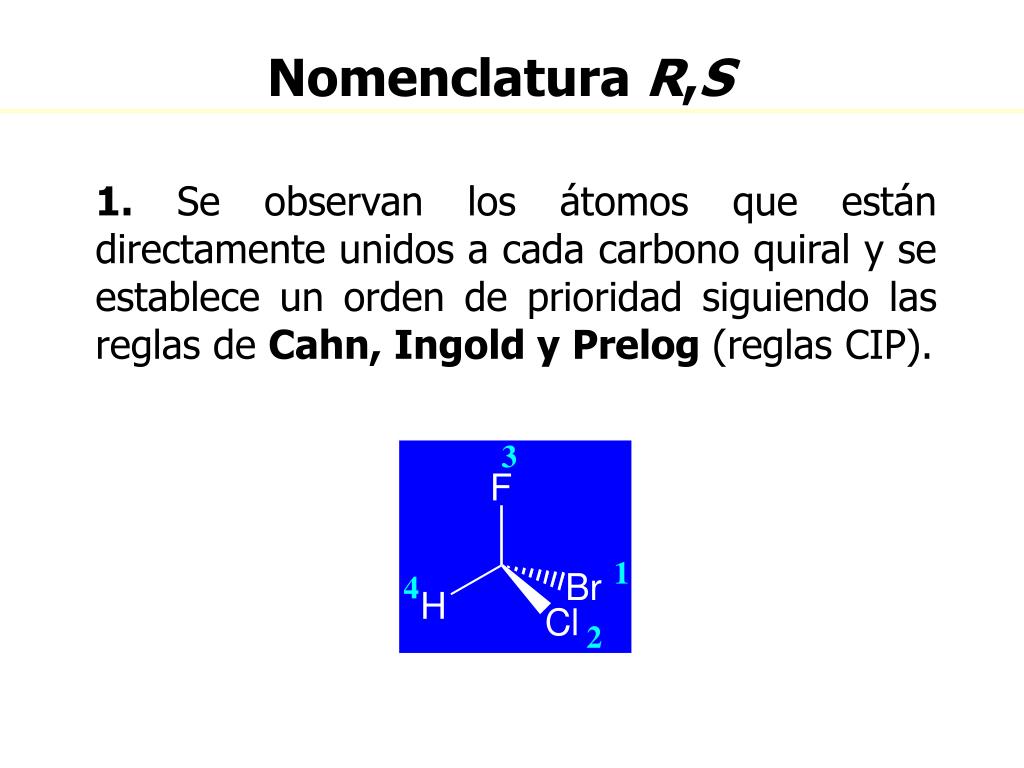

slide28

Nomenclatura R,S

1. Se observan los átomos que están directamente unidos a cada carbono quiral y se establece un orden de prioridad siguiendo las reglas de Cahn, Ingold y Prelog (reglas CIP).

slide29

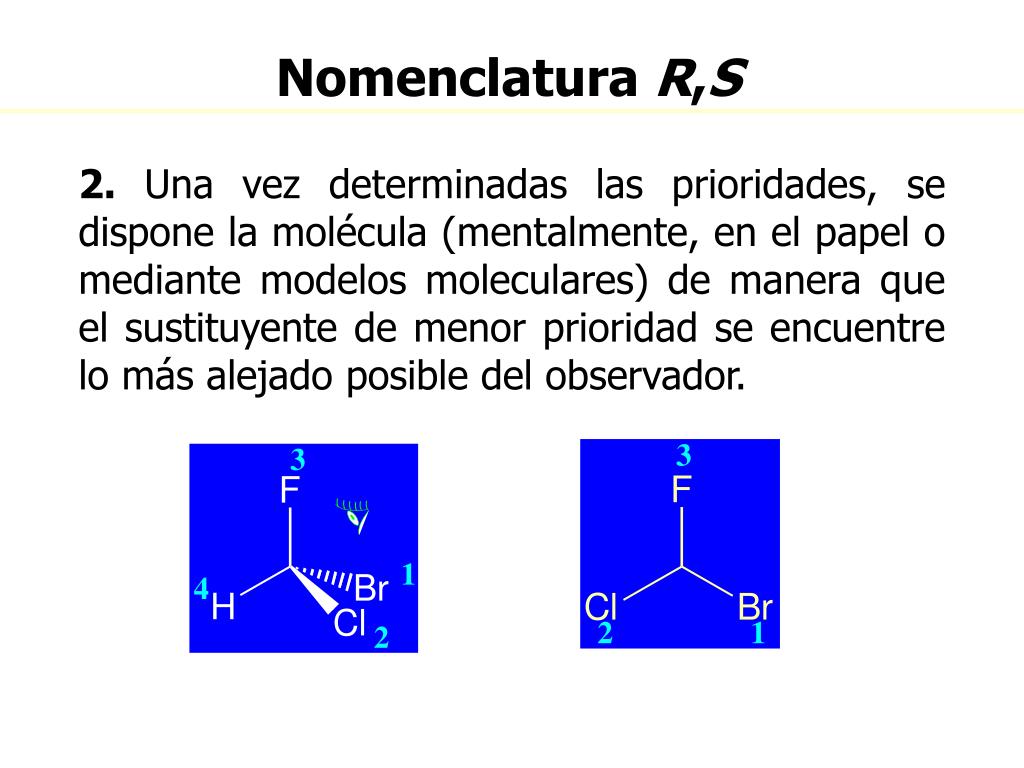

Nomenclatura R,S

2. Una vez determinadas las prioridades,se dispone la molécula (mentalmente, en el papel o mediante modelos moleculares) de manera que el sustituyente de menor prioridad se encuentre lo más alejado posible del observador.

slide30

Nomenclatura R,S

3. Si al recorrer con la vista los sustituyentes se lo hace siguiendo el sentido de las agujas del reloj la configuración es R, si es en sentido contrario a las agujas de reloj la configuración es S.

Sentido

antihorario

Sentido

horario

S

R

R: Del latín rectus, “derecha”.

S: Del latín sinister, “izquierda”

slide31

Reglas de Cahn, Ingold y Prelog

1. De los átomos unidos directamente al carbono quiral tiene prioridad el de mayor número atómico (Z).

Así por ejemplo:

I > Br > Cl > S > P > Si > F > O > N > C > H

En caso de isótopos tiene prioridad el de mayor masa atómica.

3H > 2H > 1H

slide33

Reglas de Cahn, Ingold y Prelog

2. Si hay átomos iguales unidos directamente al carbono quiral se consideran los átomos siguientes hasta que se encuentre una diferencia.

3

2

>

1

4

Este carbono tiene unido 2 C (mayor Z) y 1 H

Este carbono tiene unido 1 C y 2 H

slide34

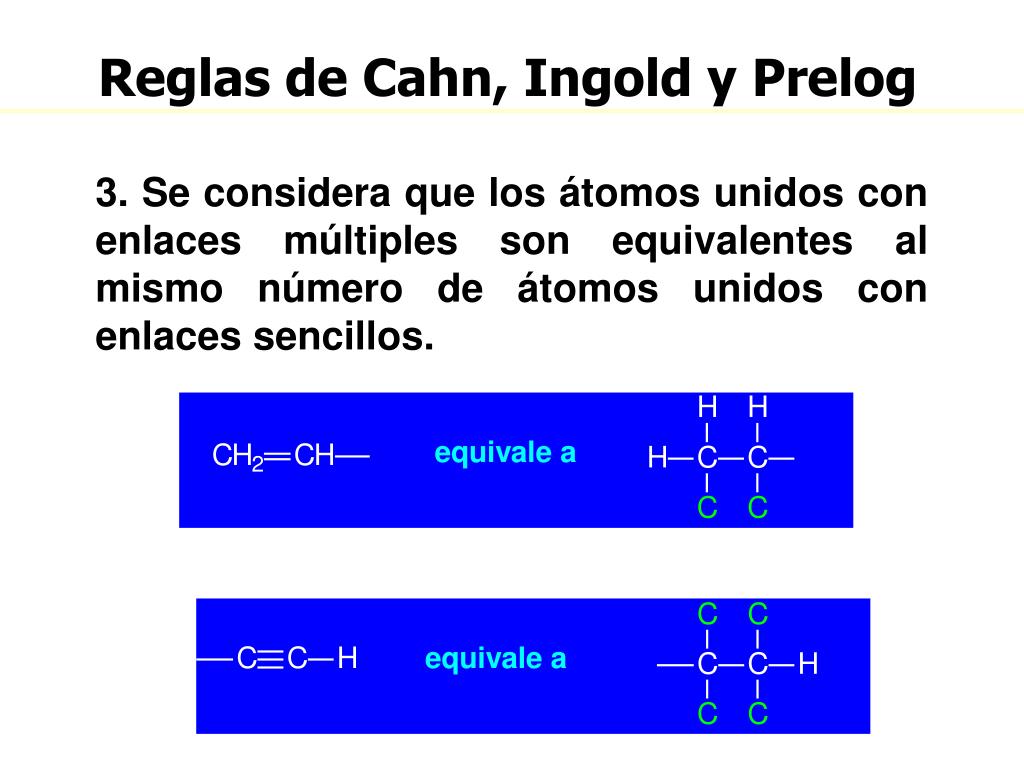

Reglas de Cahn, Ingold y Prelog

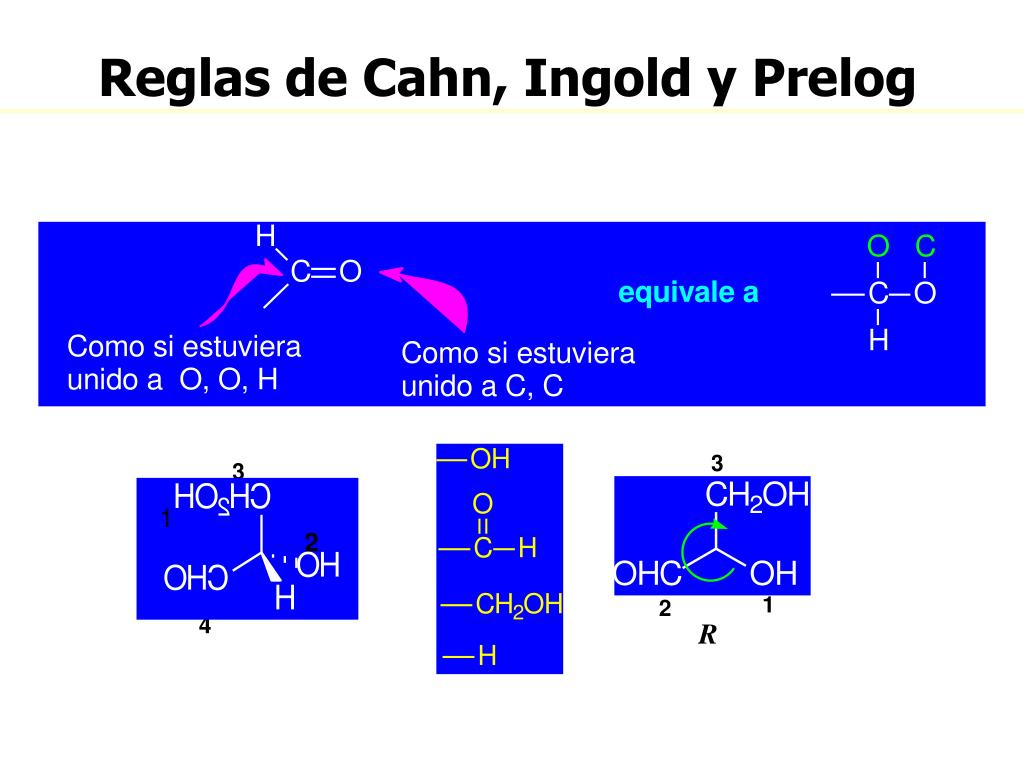

3. Se considera que los átomos unidos con enlaces múltiples son equivalentes al mismo número de átomos unidos con enlaces sencillos.

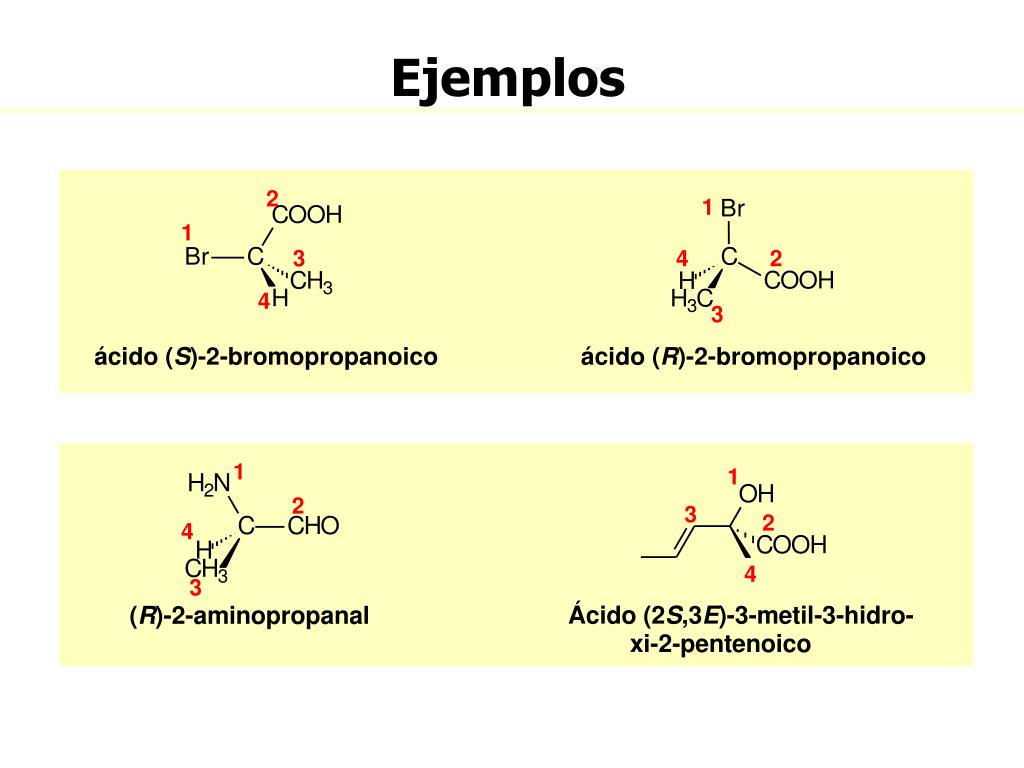

slide36

Ejemplos

2

1

1

3

4

2

4

3

1

1

2

3

2

4

4

3

slide37

Configuración y rotación

En el laboratorio se puede medir una rotación y ver si una sustancia es (+) o (-). En el papel, se puede determinar si a una representación determinada se nombra como (R) o (S). No se puede predecir si una estructura que llamamos (R) será dextrógira o levógira. De la misma manera no se puede predecir si una sustancia dextrógira en un matraz tendrá configuración (R) o (S).

slide38

Número de estereoisómeros

  • Si una molécula tiene un único carbono quiral, sólo puede existir un par de enantiómeros.
  • En general, una molécula con n carbonos quirales tiene un número máximo de 2n estereoisómeros posibles, donde n es el número de carbonos quirales.
slide39

Compuestos con más de un centro quiral

El 3-bromo-2-butanol tiene 2 carbonos quirales por lo que el número máximo de estereoisómeros es 4 (22 = 4).

S

R

(2S,3R)-3-bromo-2-butanol

(2R,3S)-3-bromo-2-butanol

R

S

enantiómeros

Los enantiómeros tienen configuraciones opuestas en todos los centros quirales.

slide40

Compuestos con más de un centro quiral

Para dibujar los otros estereoisómeros se deja igual un centro quiral y se modifica el otro.

S

R

S

R

(2S,3S)-3-bromo-2-butanol

(2R,3R)-3-bromo-2-butanol

enantiómeros

slide41

Diastereómeros

Los estereoisómeros que no son imágenes especulares se denominan diastereómeros.

Los diastereómeros tienen propieda-des físicas diferentes.

Tienen por lo menos un centro quiral con configuración diferente.

slide42

Diastereómeros

S

R

R

S

R

S

S

R

Flechas horizontales: enantiómeros

Flechas verticales y oblicuas: diastereómeros

slide43

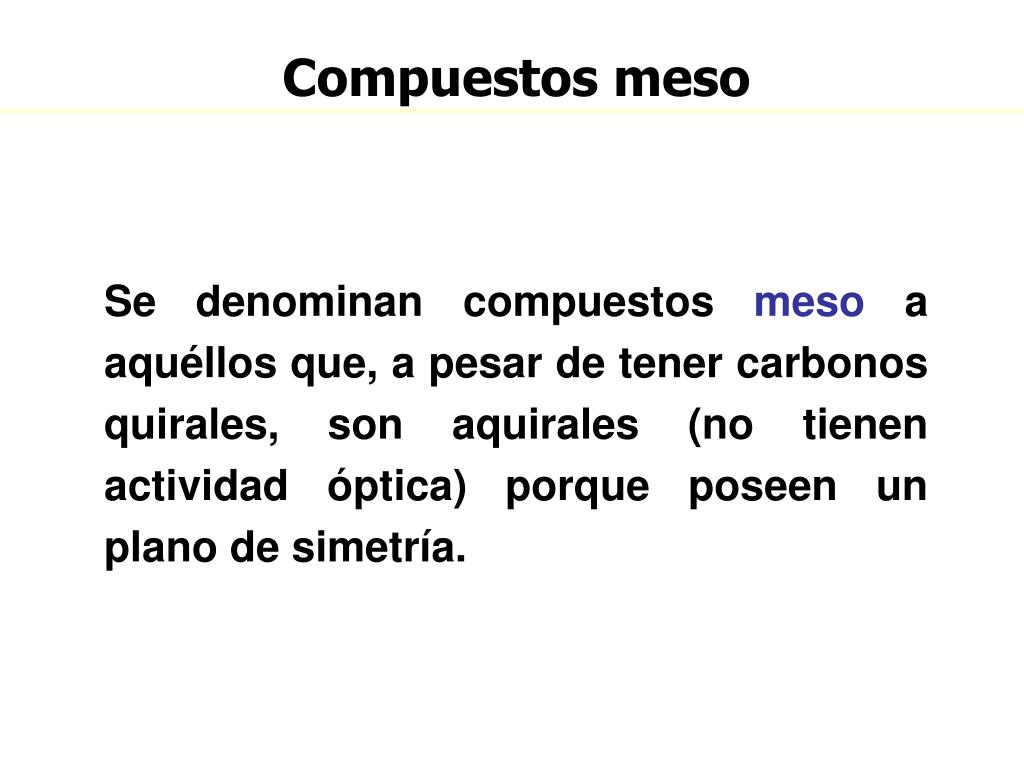

Compuestos meso

Se denominan compuestos meso a aquéllos que, a pesar de tener carbonos quirales, son aquirales (no tienen actividad óptica) porque poseen un plano de simetría.

slide44

Compuestos meso

R

S

R

S

(2S,3S)-2,3-butanodiol

(2R,3R)-2,3-butanodiol

Estas dos estructuras del 2,3-butanodiol son imágenes especulares y no pueden superponerse, por lo tanto, son enantiómeros

slide45

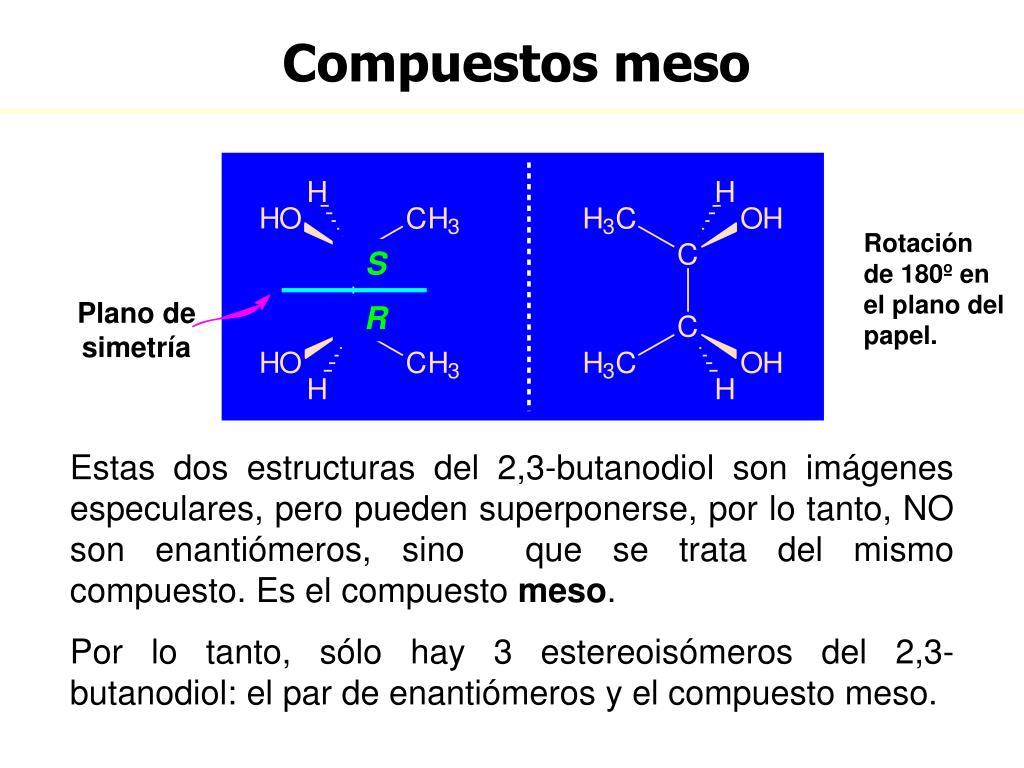

Compuestos meso

Rotación de 180º en el plano del papel.

S

Plano de simetría

R

Estas dos estructuras del 2,3-butanodiol son imágenes especulares, pero pueden superponerse, por lo tanto, NO son enantiómeros, sino que se trata del mismo compuesto. Es el compuesto meso.

Por lo tanto, sólo hay 3 estereoisómeros del 2,3-butanodiol: el par de enantiómeros y el compuesto meso.

slide46

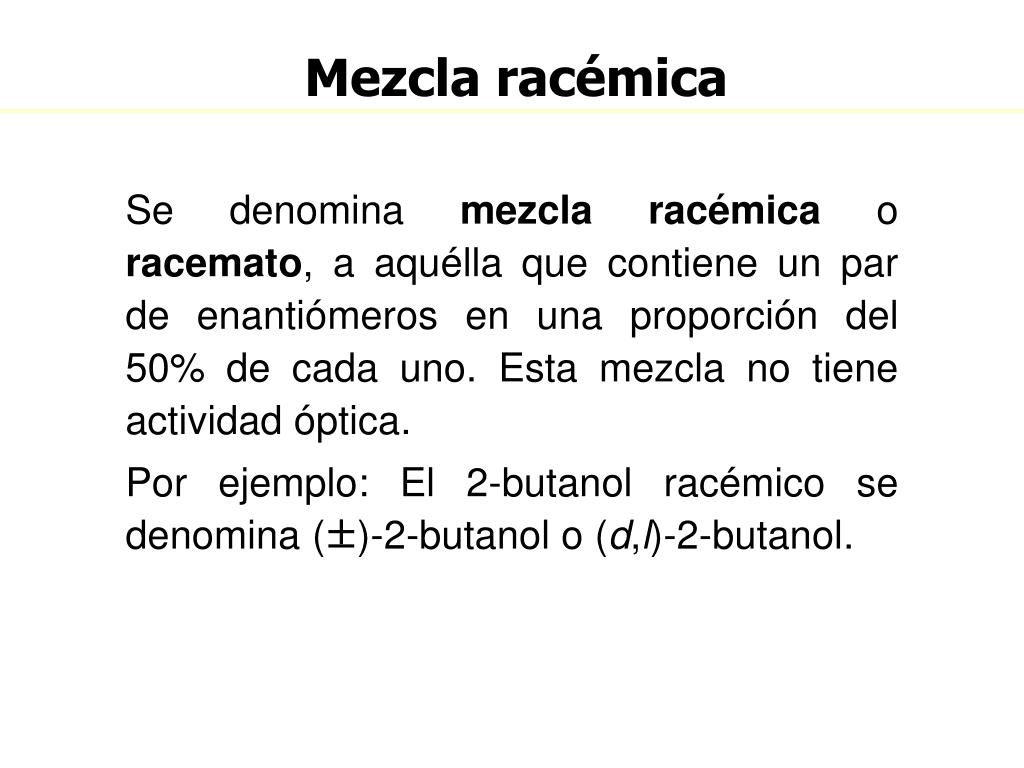

Mezcla racémica

Se denomina mezcla racémicao racemato, a aquélla que contiene un par de enantiómeros en una proporción del 50% de cada uno. Esta mezcla no tiene actividad óptica.

Por ejemplo: El 2-butanol racémico se denomina (±)-2-butanol o (d,l)-2-butanol.

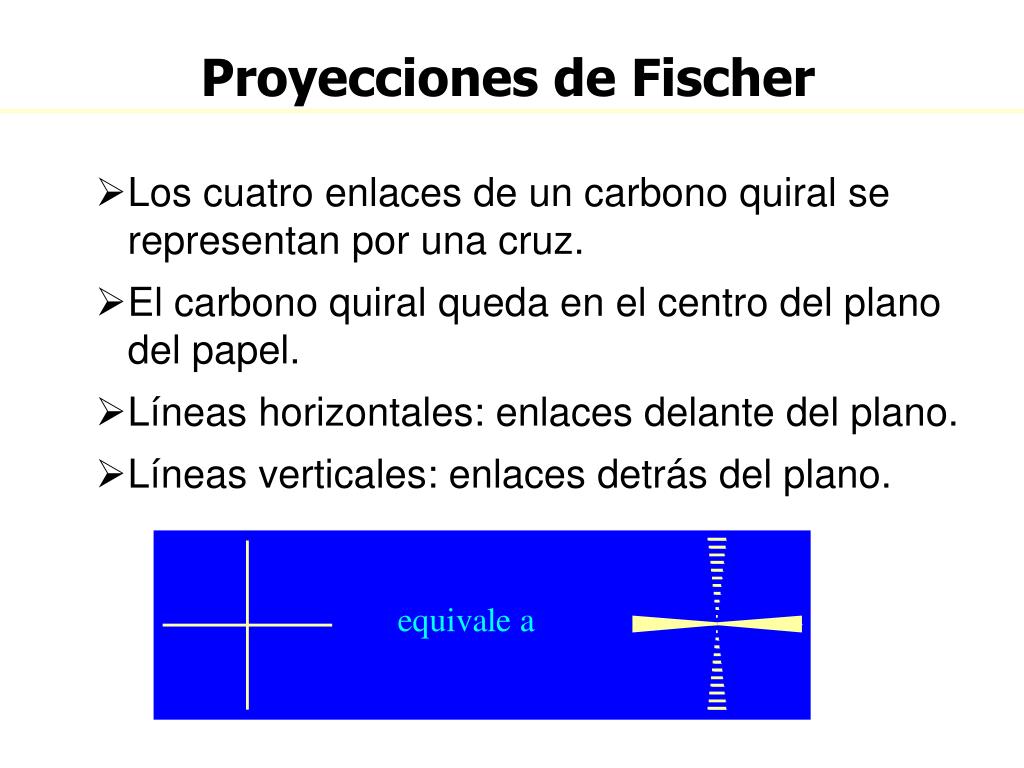

slide47

Proyecciones de Fischer

  • Los cuatro enlaces de un carbono quiral se representan por una cruz.
  • El carbono quiral queda en el centro del plano del papel.
  • Líneas horizontales: enlaces delante del plano.
  • Líneas verticales: enlaces detrás del plano.

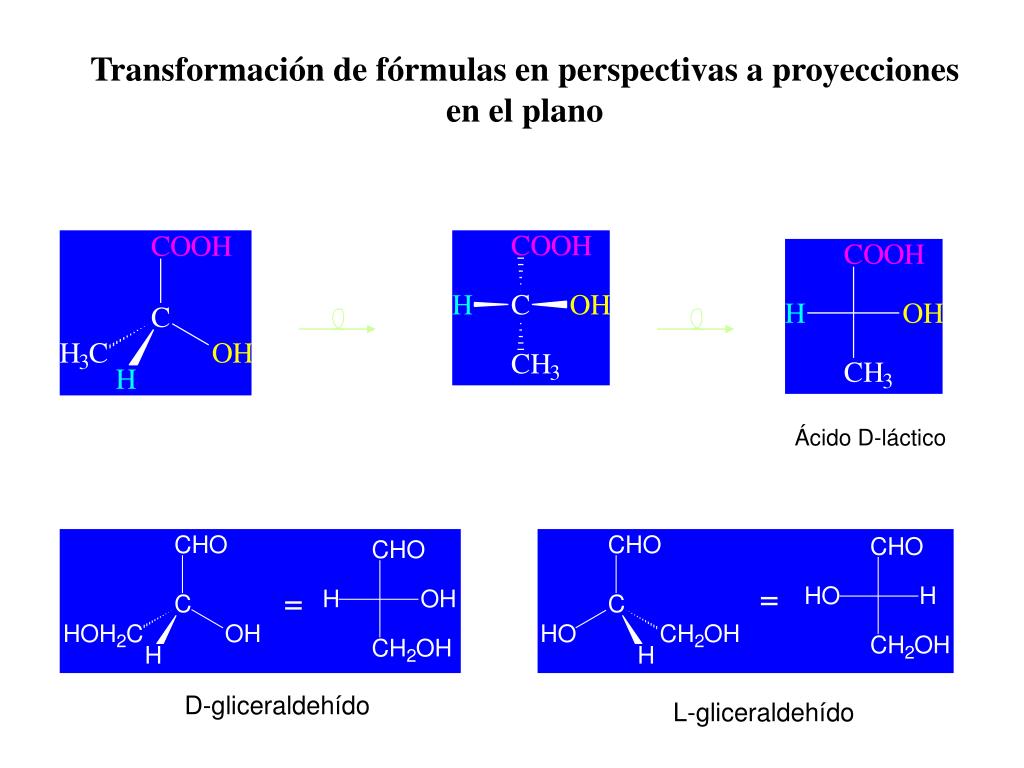

slide48

Transformación de fórmulas en perspectivas a proyecciones en el plano

Ácido D-láctico

D-gliceraldehído

L-gliceraldehído

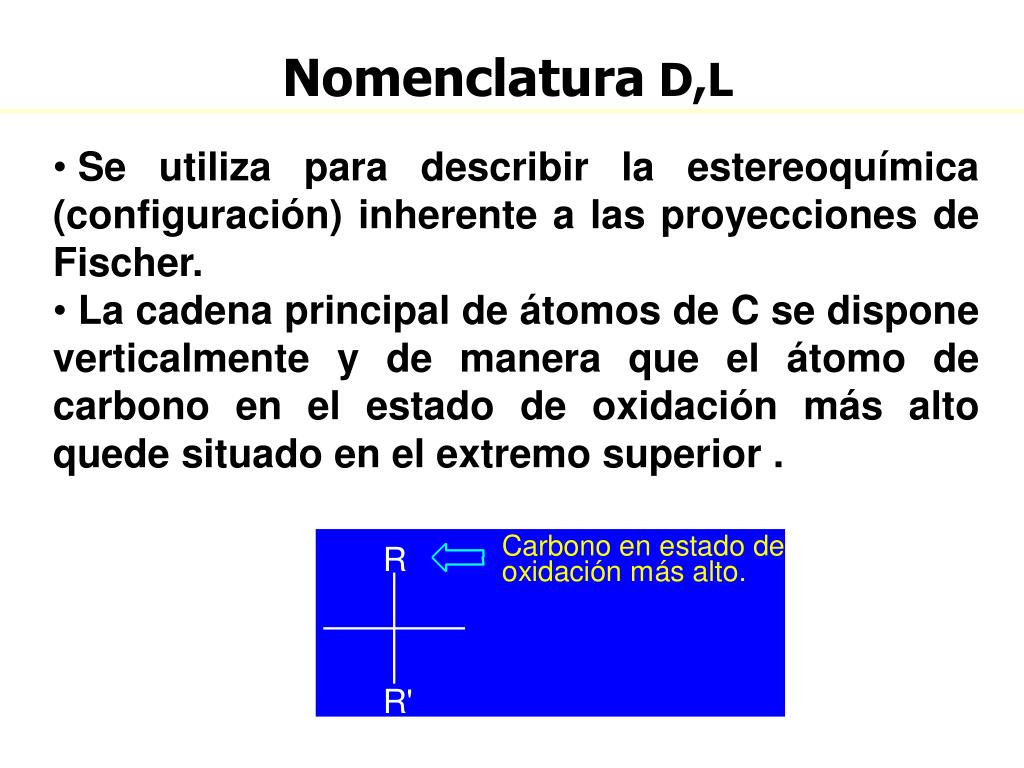

slide49

Nomenclatura D,L

  • Se utiliza para describir la estereoquímica (configuración) inherente a las proyecciones de Fischer.
  • La cadena principal de átomos de C se dispone verticalmente y de manera que el átomo de carbono en el estado de oxidación más alto quede situado en el extremo superior .
slide50

Nomenclatura D,L

  • Si el grupo -X del último C quiral está a la derecha el compuesto es D y si está a la izquierda es L.
slide51

Epímeros

Son los estereoisómeros que difieren en la configuración de un sólo centro quiral.

Epímeros de C 4

Epímeros de C 3

slide53

Consecuencias de la estereoquímica molecular

El (-)-monoglutamato de sodio es un agente químico que se usa para dar sabor a la carne, pero el isómero (+) no tiene sabor.

Por ejemplo, los isómeros configuracionales de la carvona poseen diferente olor.

(-)-monoglutamato

()-carvona

slide54

Consecuencias de la estereoquímica molecular

Las sales de ácido tartárico fueron los primeros compuestos quirales aislados porque es una de las pocas especies químicas que cristaliza en forma de imágenes especulares para cada enantiómero. Este descubrimiento fue realizado por Pasteur.

Penicilium glaucumsólo metaboliza a la forma dextrógira de los ácidos tartáricos.
