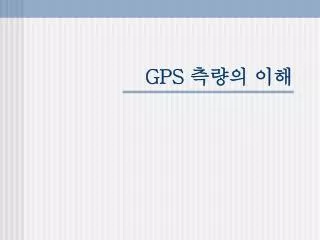

GPS 측량의 이해 PowerPoint Presentation
Download Presentation
GPS 측량의 이해

Loading in 2 Seconds...

play fullscreen
1 / 18

GPS 측량의 이해 - PowerPoint PPT Presentation


  • 280 Views
  • Uploaded on

GPS 측량의 이해. GPS 정의. NAVSTAR GPS ? NAVSTAR NAVigation System with Timing and Ranging GPS Global Positioning system(GPS) 미국방성에 의하여 개발된 전세계적인 3 차원 위치결정체계. GPS 정의 - 계속 -. Space-based 또는 Satellite-based 위치결정체계 군사적 목적을 위해 전세계 어느곳에서나 24 시간 , 일기에 관계없이 3 차원 좌표를 결정할 수 있는 체계

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about 'GPS 측량의 이해' - minjonet-roussel


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript
slide2

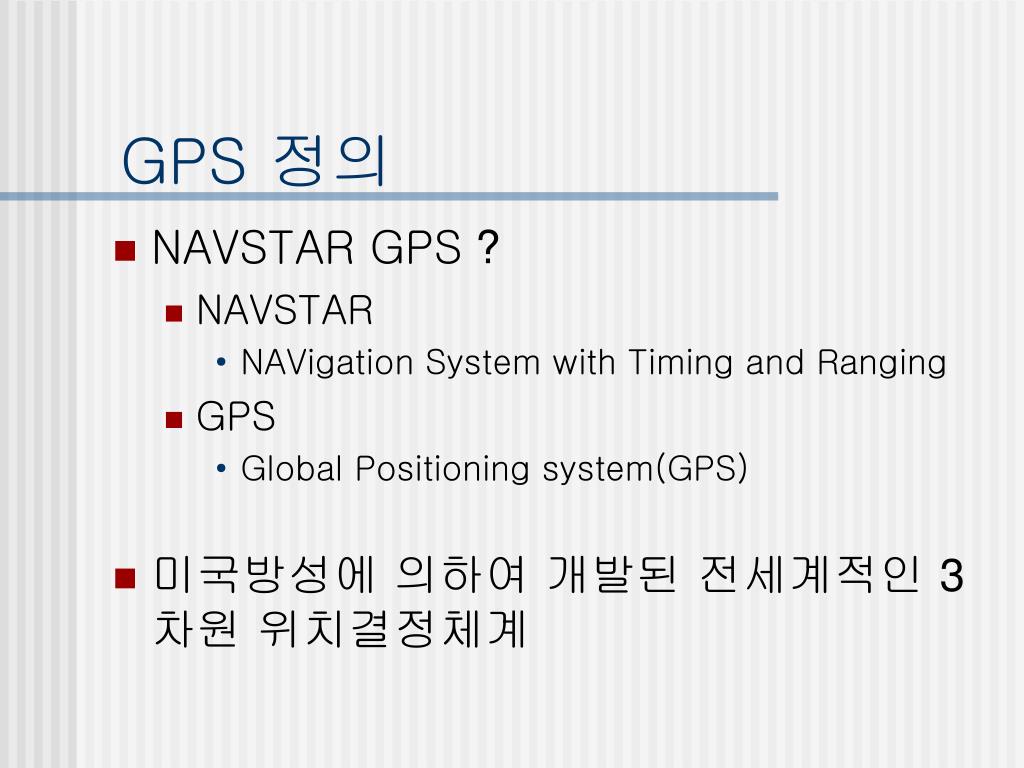

GPS 정의
  • NAVSTAR GPS ?
    • NAVSTAR
      • NAVigation System with Timing and Ranging
    • GPS
      • Global Positioning system(GPS)
  • 미국방성에 의하여 개발된 전세계적인 3차원 위치결정체계
slide3
GPS 정의 -계속-
  • Space-based 또는 Satellite-based 위치결정체계
  • 군사적 목적을 위해 전세계 어느곳에서나 24시간, 일기에 관계없이 3차원 좌표를 결정할 수 있는 체계
  • 군사적 목적과 항법을 위해 개발되었지만, 측지기술의 발전에 힘입어 측지·측량분야, 지도제작 및 지구물리분야를 비롯한 각종 응용분야에서 많은 잠재력을 지니고 있음
slide4
GPS 특징
  • 측위기법에 따라 다양한 정확도 분포

(mm∼100m)

  • 기선길이에 비해 높은 정확도를 지님

(1ppm∼0.1ppm이상)

  • 위치결정과 동등한 정확도로 속도와 시간 결정
  • 지구상 어느곳에서나 이용 가능(육·해·공)
  • 날씨, 기상에 관계없이 위치결정 가능
  • 24시간 어느 시간에서나 이용 가능
  • 3차원 정보를 제공

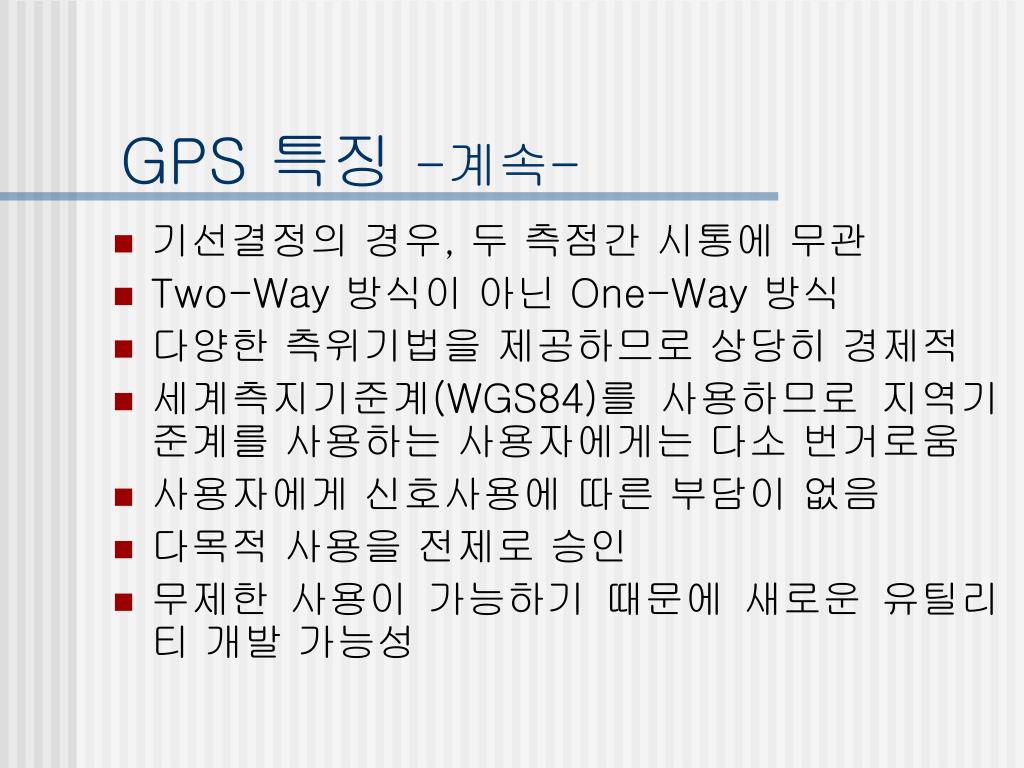

slide5
GPS 특징 -계속-
  • 기선결정의 경우, 두 측점간 시통에 무관
  • Two-Way 방식이 아닌 One-Way 방식
  • 다양한 측위기법을 제공하므로 상당히 경제적
  • 세계측지기준계(WGS84)를 사용하므로 지역기준계를 사용하는 사용자에게는 다소 번거로움
  • 사용자에게 신호사용에 따른 부담이 없음
  • 다목적 사용을 전제로 승인
  • 무제한 사용이 가능하기 때문에 새로운 유틸리티 개발 가능성

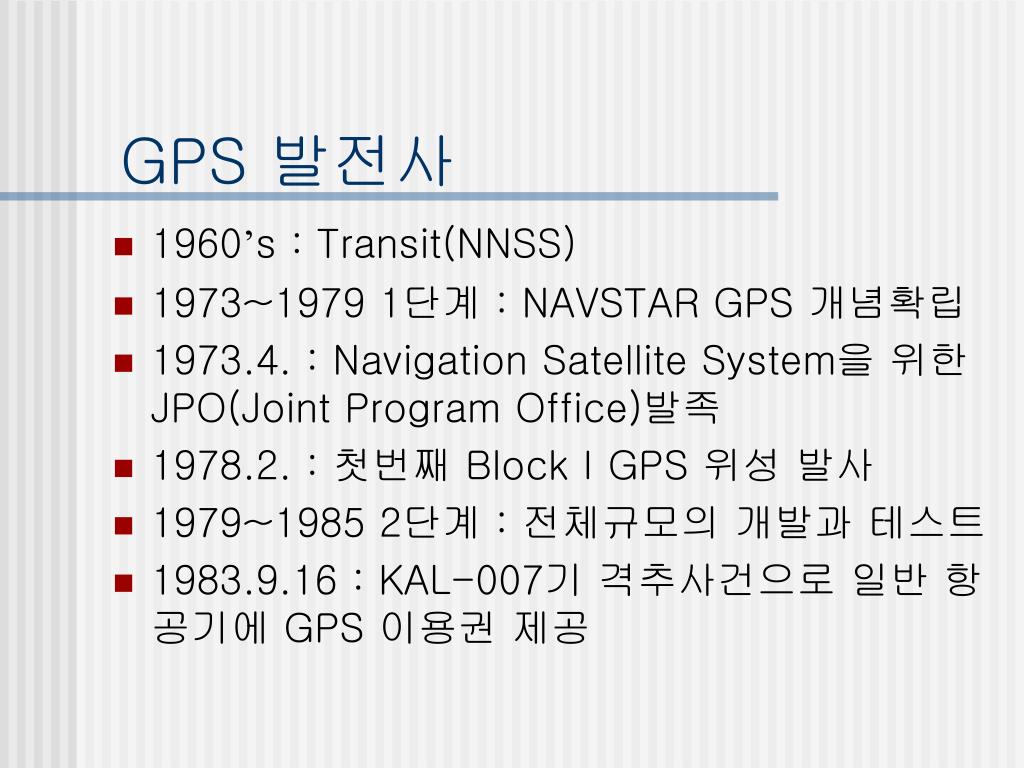

slide6
GPS 발전사
  • 1960’s : Transit(NNSS)
  • 1973~1979 1단계 : NAVSTAR GPS 개념확립
  • 1973.4. : Navigation Satellite System을 위한 JPO(Joint Program Office)발족
  • 1978.2. : 첫번째 BlockⅠGPS 위성 발사
  • 1979~1985 2단계 : 전체규모의 개발과 테스트
  • 1983.9.16 : KAL-007기 격추사건으로 일반 항공기에 GPS 이용권 제공
slide7

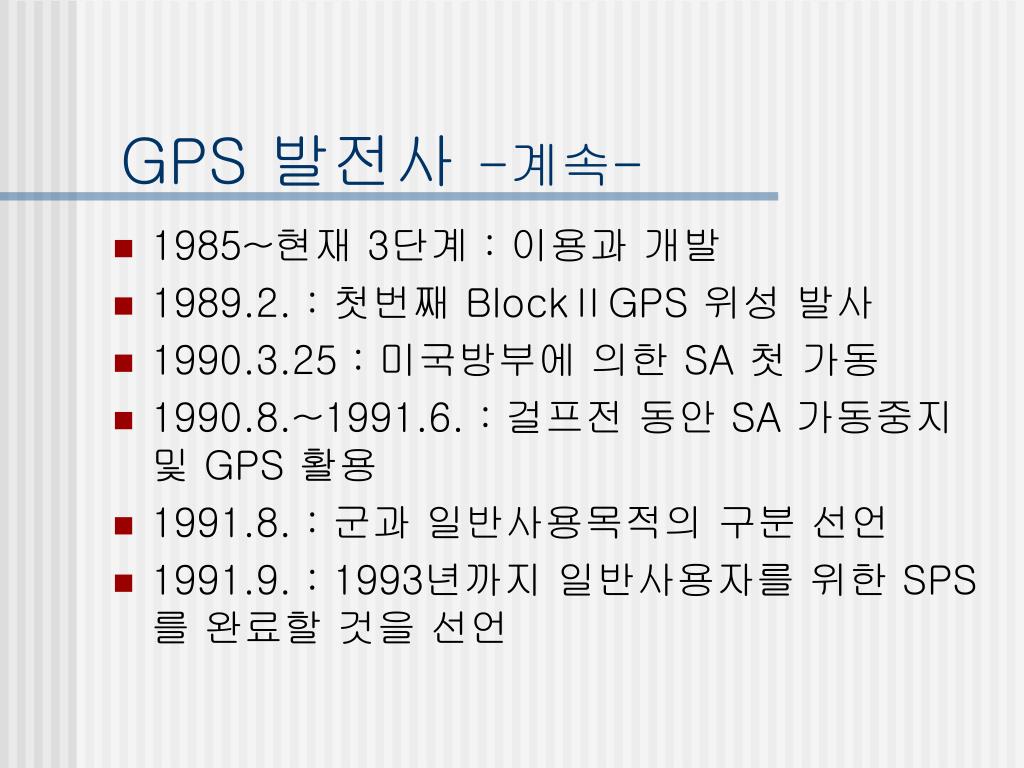

GPS 발전사 -계속-
  • 1985~현재 3단계 : 이용과 개발
  • 1989.2. : 첫번째 BlockⅡGPS 위성 발사
  • 1990.3.25 : 미국방부에 의한 SA 첫 가동
  • 1990.8.~1991.6. : 걸프전 동안 SA 가동중지 및 GPS 활용
  • 1991.8. : 군과 일반사용목적의 구분 선언
  • 1991.9. : 1993년까지 일반사용자를 위한 SPS를 완료할 것을 선언
slide8
GPS 발전사 -계속-
  • 1993.12. : IOC(Initial Operational Capability) 선언 = 24위성(BlockⅠ/Ⅱ/ⅡA) ; SPS 지원
  • 1995.4. : FOC(Full Operational Capability) 선언 = BlockⅡ/ⅡA ; SPS & PPS 지원
  • 1996.3. : 향후 10년 이내에 SA 작동중지 선언
  • 1997.2. : 미국 부통령은 민간용 제2의 반송파 서비스에 관한 계획선언
  • 2000.5. : 미국 대통령의 SA의 해제 발표

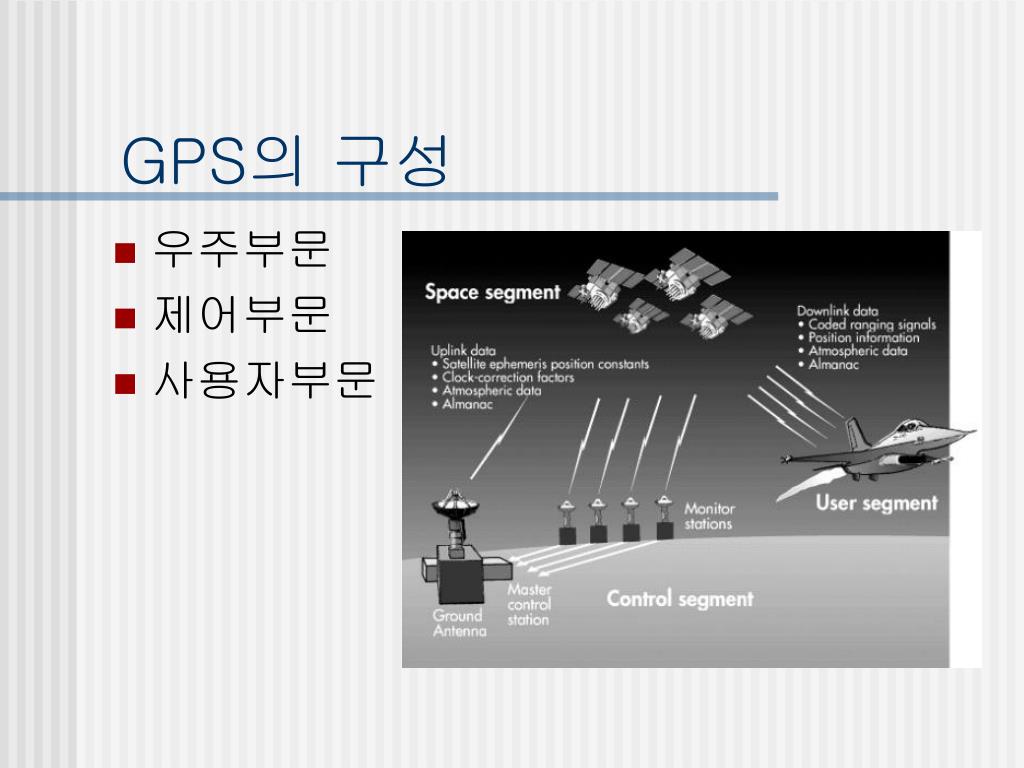

slide9
GPS의 구성
  • 우주부문
  • 제어부문
  • 사용자부문
space segment
우주부문(Space Segment)
  • 위성고도 : 20,200km
  • 궤도주기 : 11시간 58분
  • 궤도당 위성수 : 4대
  • 총위성수 : 24대
  • 궤도면의 수 : 총 6개
  • 각각의 궤도는 60°유지
  • 적도면에 대하여 55°경사각
  • 전세계 어느곳에서나 지평선 5° 이상에서 24시간 4대 이상의 위성 관측을 가능케 함
control segment

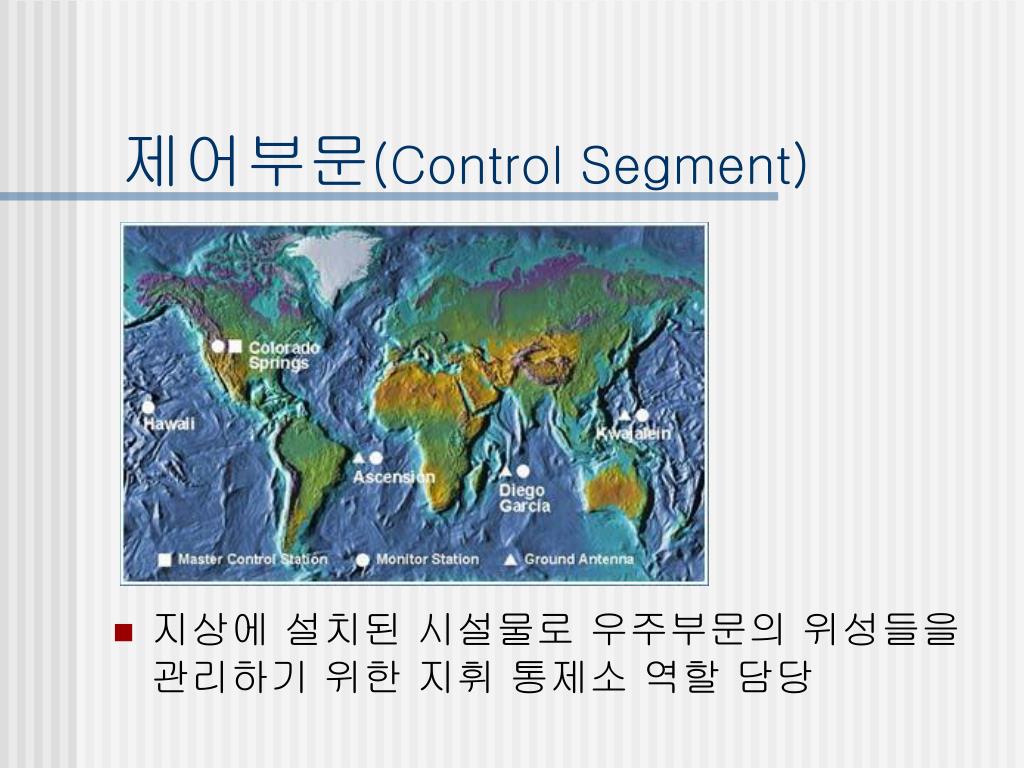

제어부문(Control Segment)
  • 지상에 설치된 시설물로 우주부문의 위성들을 관리하기 위한 지휘 통제소 역할 담당
control segment1

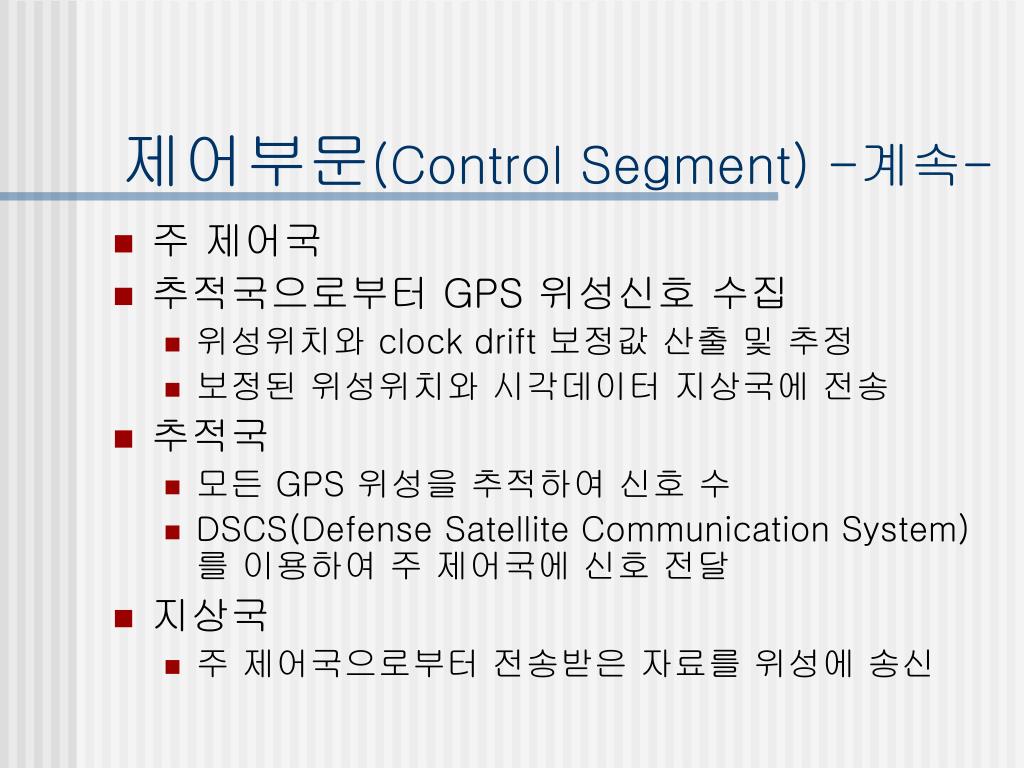

제어부문(Control Segment) -계속-
  • 주 제어국
  • 추적국으로부터 GPS 위성신호 수집
    • 위성위치와 clock drift 보정값 산출 및 추정
    • 보정된 위성위치와 시각데이터 지상국에 전송
  • 추적국
    • 모든 GPS 위성을 추적하여 신호 수
    • DSCS(Defense Satellite Communication System)를 이용하여 주 제어국에 신호 전달
  • 지상국
    • 주 제어국으로부터 전송받은 자료를 위성에 송신

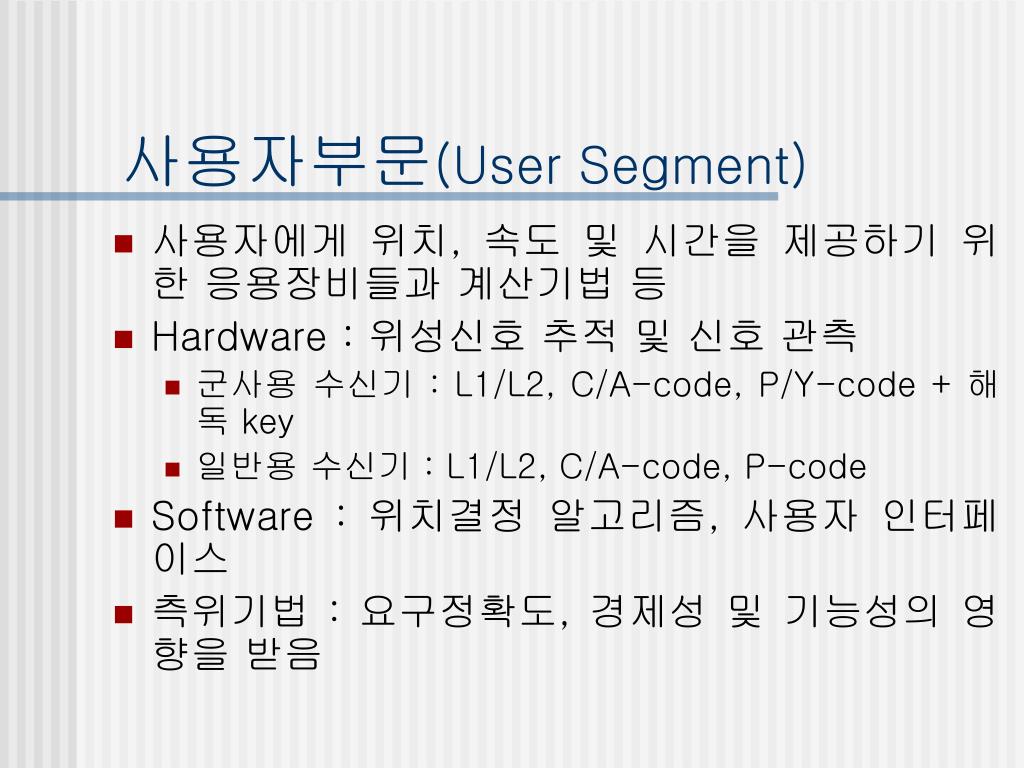

user segment
사용자부문(User Segment)
  • 사용자에게 위치, 속도 및 시간을 제공하기 위한 응용장비들과 계산기법 등
  • Hardware : 위성신호 추적 및 신호 관측
    • 군사용 수신기 : L1/L2, C/A-code, P/Y-code + 해독 key
    • 일반용 수신기 : L1/L2, C/A-code, P-code
  • Software : 위치결정 알고리즘, 사용자 인터페이스
  • 측위기법 : 요구정확도, 경제성 및 기능성의 영향을 받음

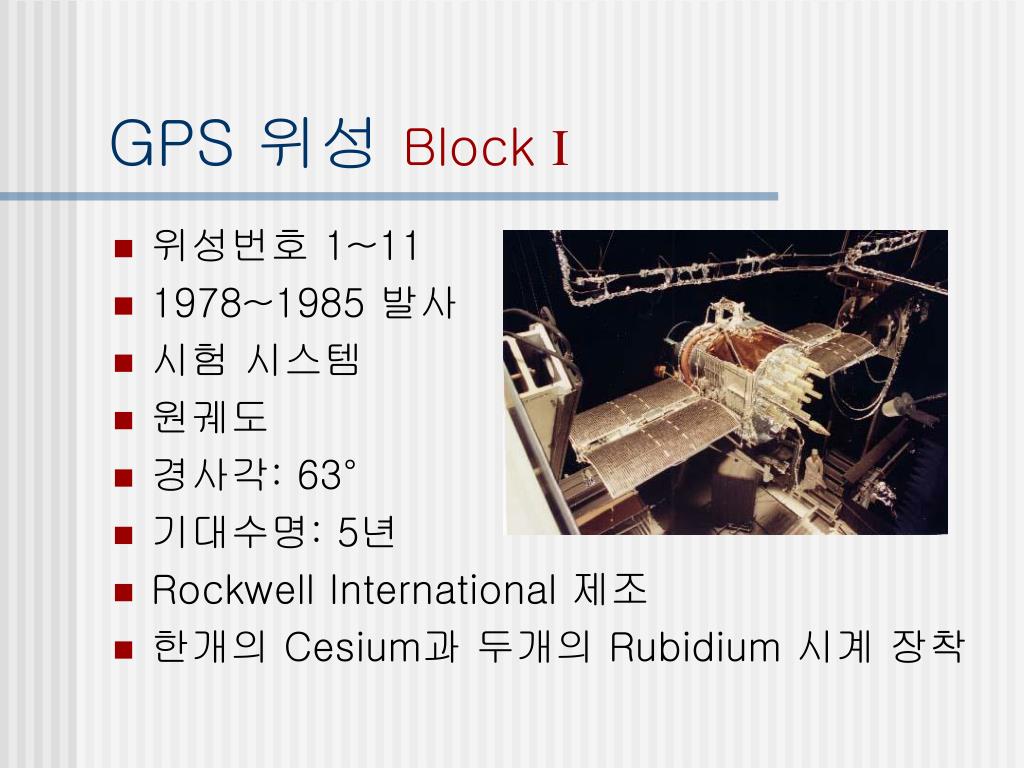

gps block i
GPS 위성 Block I
  • 위성번호 1~11
  • 1978~1985 발사
  • 시험 시스템
  • 원궤도
  • 경사각: 63°
  • 기대수명: 5년
  • Rockwell International 제조
  • 한개의 Cesium과 두개의 Rubidium 시계 장착
gps block ii iia

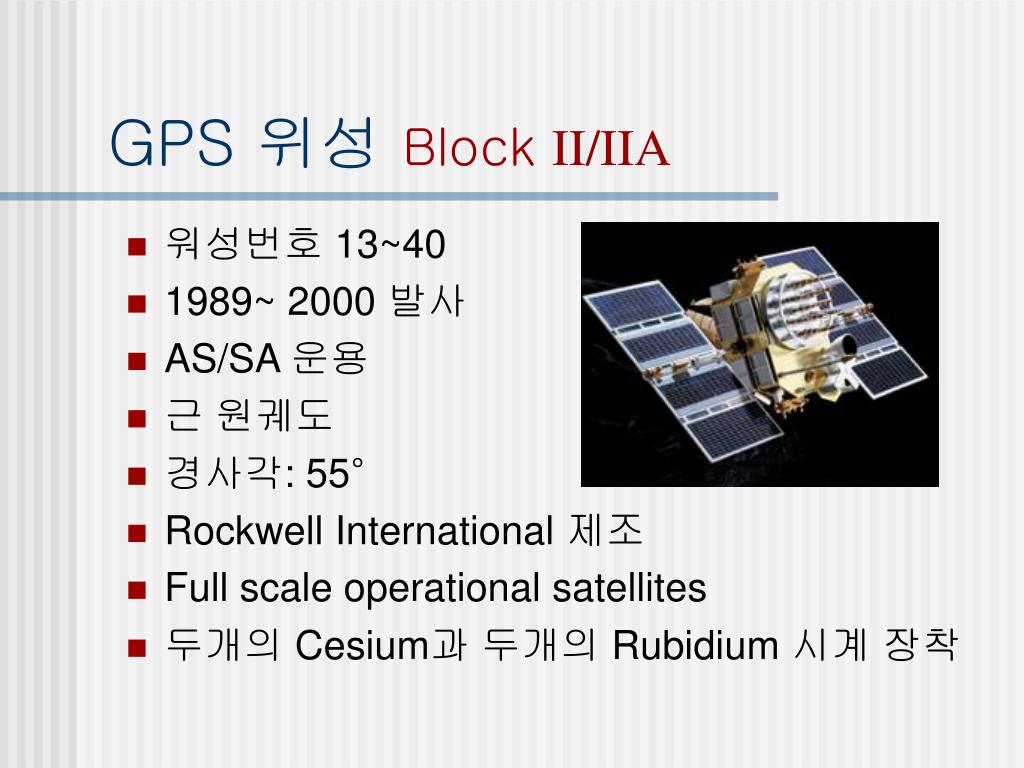

GPS 위성 Block II/IIA
  • 워성번호 13~40
  • 1989~ 2000 발사
  • AS/SA 운용
  • 근 원궤도
  • 경사각: 55°
  • Rockwell International 제조
  • Full scale operational satellites
  • 두개의 Cesium과 두개의 Rubidium 시계 장착
gps block iir

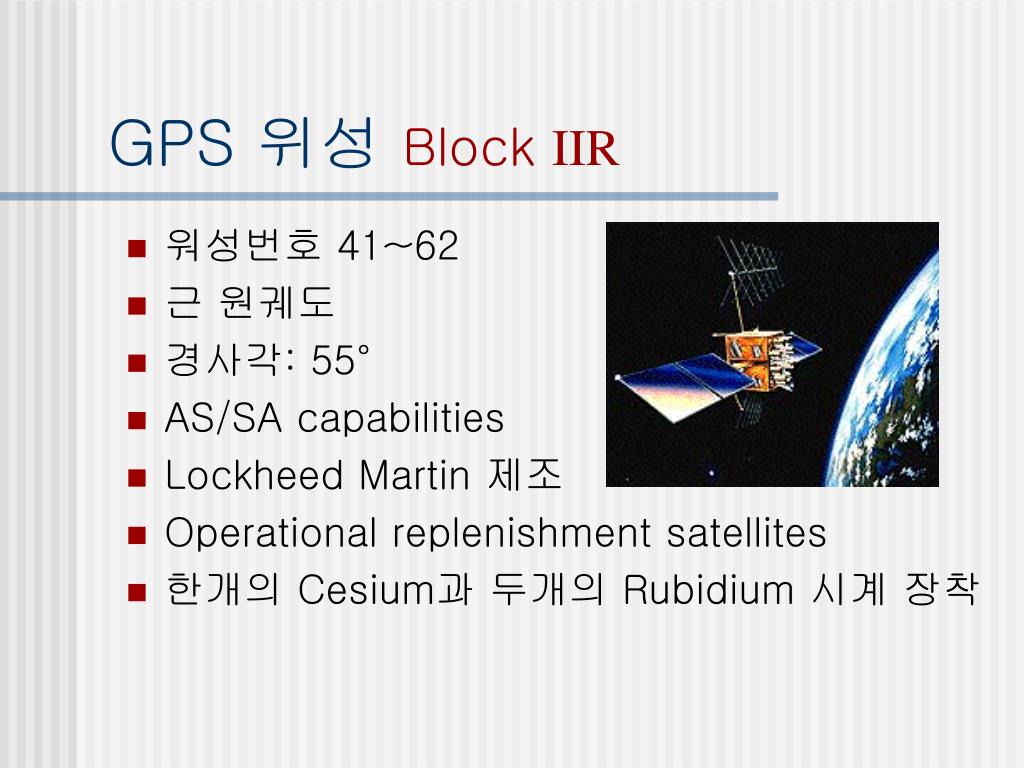

GPS 위성 Block IIR
  • 워성번호 41~62
  • 근 원궤도
  • 경사각: 55°
  • AS/SA capabilities
  • Lockheed Martin 제조
  • Operational replenishment satellites
  • 한개의 Cesium과 두개의 Rubidium 시계 장착
gps block iif

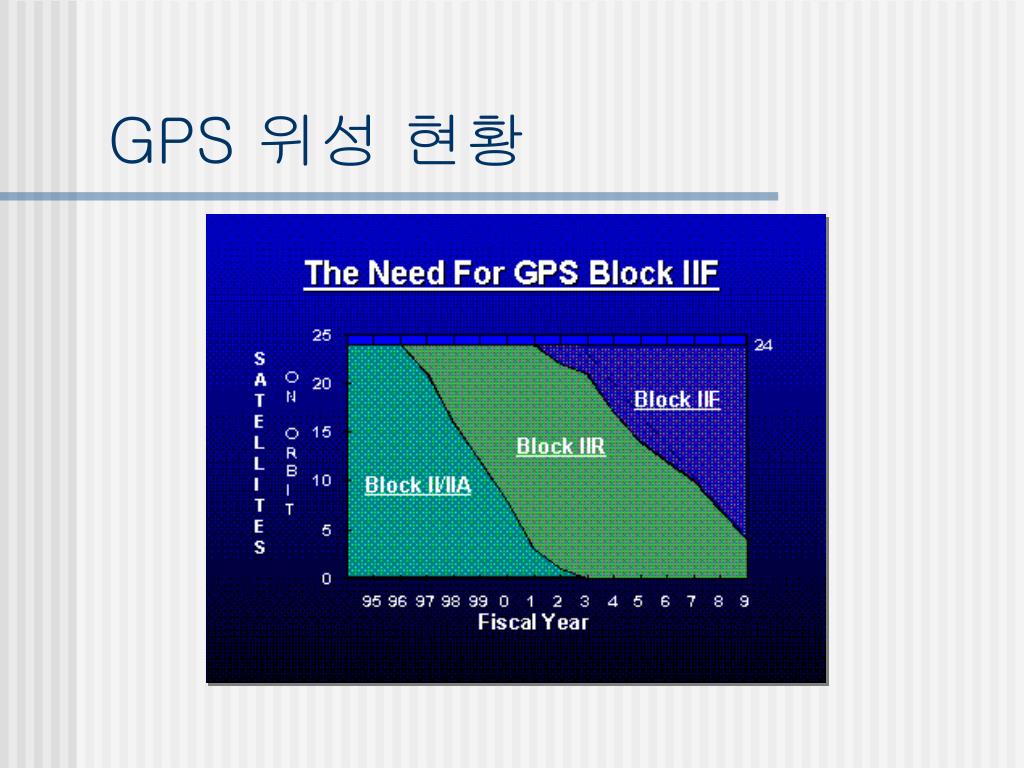

GPS 위성 Block IIF
  • 2005~발사예정
  • 근 원궤도
  • 경사각: 55°
  • 관성항법장치 장착
  • 증가된 신호체제

(C/A on L2, L5:1176.45MHz)

  • Operational follow on satellites
