网络管理与维护综合实训

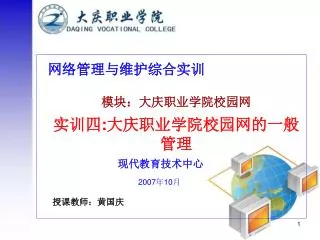

1. 网络管理与维护综合实训 模块：大庆职业学院校园网 实训四:大庆职业学院校园网的一般管理 现代教育技术中心 2007年10月 授课教师：黄国庆

2. 导入 • 背景知识 1.提问： 什么是网络管理？校园网一般如何管理？ 2.问题的提出： 我学院校园网已组建完毕，如何保证网络正常工作？ ３.引出本次实训： 校园网一般应做哪些管理？ 本次实训概述 本次实训主要讲解我院网络维护当中常做的基础工作． • 其它需要说明的 本次实训以课堂讲解和设备演示相结合来完成．

3. 大庆职业学院校园网 • 实训目的 掌握校园网一般性的管理方法; • 实训任务 1. 掌握IP和MAC地址的绑定方法; 2. 掌握防ARP病毒的一种方法。 3. 一般性任务。

4. 相关理论与知识---网络管理 • 网络管理一般包括性能、故障、配置、计费和安全五方面功能。 1.性能管理 　　主要考察网络运行的好坏。性能管理使网络管理员能够监视网络运行的参数，如吞吐率、响应时间、网络的可用性等。 2.故障管理 　　检测、定位和排除网络硬件和软件中的故障。当出现故障时，该功能确认故障，并记录故障，找出故障的位置并尽可能地排除这些故障。

5. 3.配置管理 　　掌握和控制网络的状态，包括网络内各个设备的状态及其连接关系。配置管理的典型方法是，用逻辑图来描绘所有的网络设备及其逻辑关系，并将网络的确切物理布局，以适当的比例映射到这个逻辑图上。用精心设计的各种图标来表示各种网络对象，而这些图标又往往涂上不同颜色表示相应设备的不同状态。 4.计费管理 5.安全管理 　　是对网络资源及其重要信息访问的约束和控制，包括验证网络用户的访问权限和优先级、检测和记录未授权用户企图进行的不应有的操作。

6. 实训相关理论与知识－常见的网络排障思路如下： 第一步：识别并描述故障现象； 第二步：制定诊断方案，列举可能导致故障的原因 ； 第三步：排除故障。

7. 举例一：绑定 IP地址与MAC地址 现象：为了防止IP地址被盗用，把IP地址与网卡地址进行捆绑。 解决办法：在三层交换机上绑定 IP地址与MAC地址。 实现技术： • Switch# configure terminal • Switch(config)#arp ip mac arpa g 0/1

8. 举例二：配置如何应用anti-arp-spoofing 现象：网络很慢；（专业防范ARP网关欺骗 ）。 解决办法：在二层交换机上应用anti-arp-spoofing。 实现技术： • conf • int ran f 0/1-24,1/1(或2/1，要看具体哪个端口接2号楼的S1926F+)【切记：除了上联口不要配以外，其他的端口都可以配】（不同端口的网关不同应一个一个设） • anti-arp-spoofing ip X.X.X.X（vlan的网关地址） • end • wr

9. 举例说明: • 假设 S2126G G1/1 接上联端口，Fa0/1-24 接用户且都处于同一个VLAN，网关 ip 地址为 192.168.64.1， • 在端口1 到24 口设置防网关 ARP欺骗如下： • Switch#config //进入全局配置模式 Switch(config)# inter range fastEthernet 0/1-24 //进入端口Fa0/1-24 进行配置 Switch(config-if-range)#anti-ARP-Spoofing ip 192.168.64.1 //设置防止 192.168.64.1 arp 欺骗Switch(config-if-range)#end //退回到特权模式 • 简单了说,就了做了一个防止下面PC用户ARP欺骗网关的ACL. • 实际使用中还是蛮有效的.不过需要软件升级到最新才有这命令支持. • 交换机版本升级到1.69以后出现的新命令：anti-arp-spoofing

10. 一般性任务 一、安装微软的SMS补丁程序； 二、安装防病毒软件，并注意更新最新病毒库。

11. 实训总结 • 实训完成情况 • 实训中出现的问题

12. 实训作业 • 思考曾经遇到的网络故障

13. 实训报告要求 • 根据实训情况提出要求。
