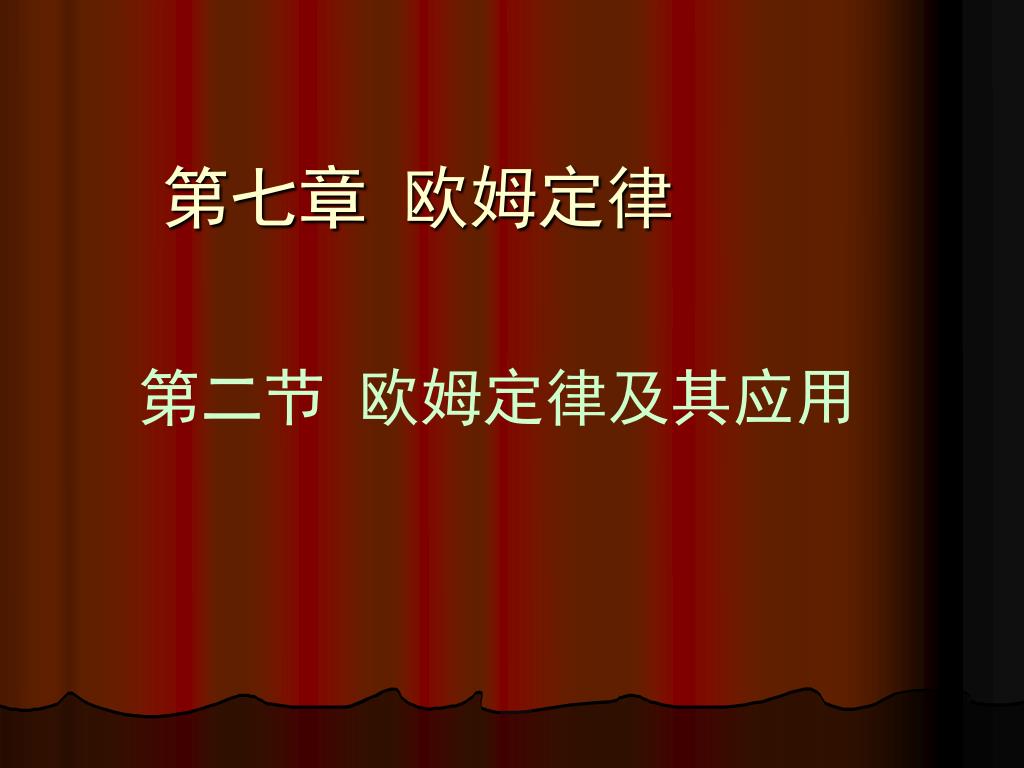

  1. 第七章 欧姆定律 第二节 欧姆定律及其应用

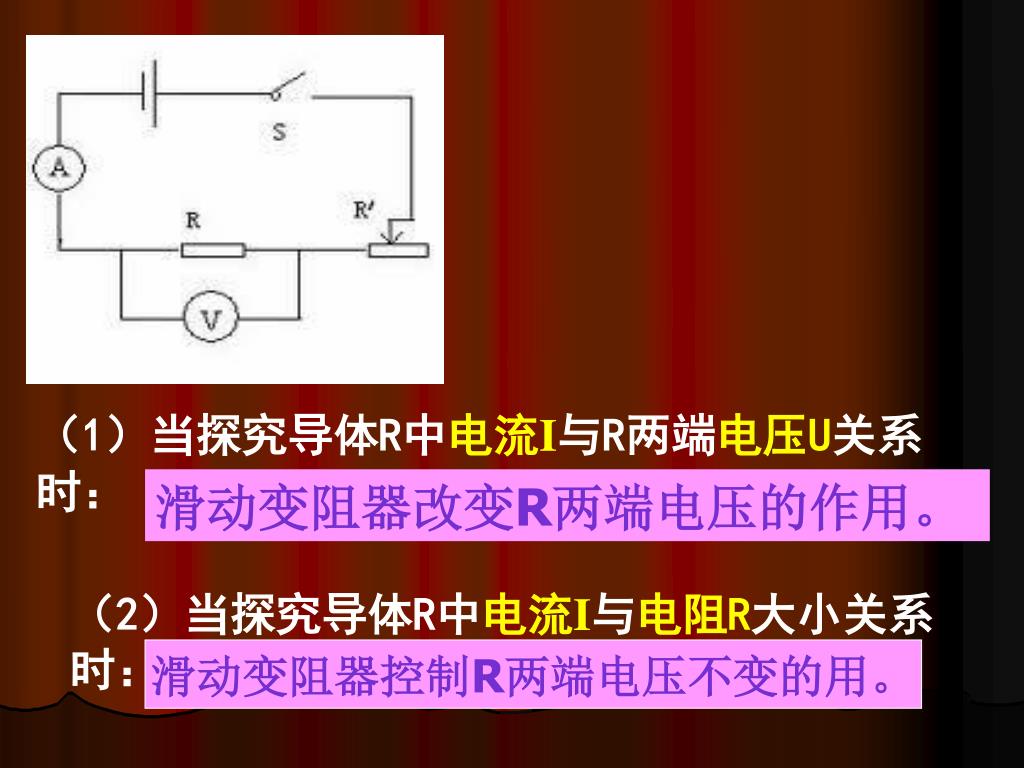

  2. （1）当探究导体R中电流I与R两端电压U关系时：（1）当探究导体R中电流I与R两端电压U关系时： 滑动变阻器改变R两端电压的作用。 （2）当探究导体R中电流I与电阻R大小关系时： 滑动变阻器控制R两端电压不变的用。

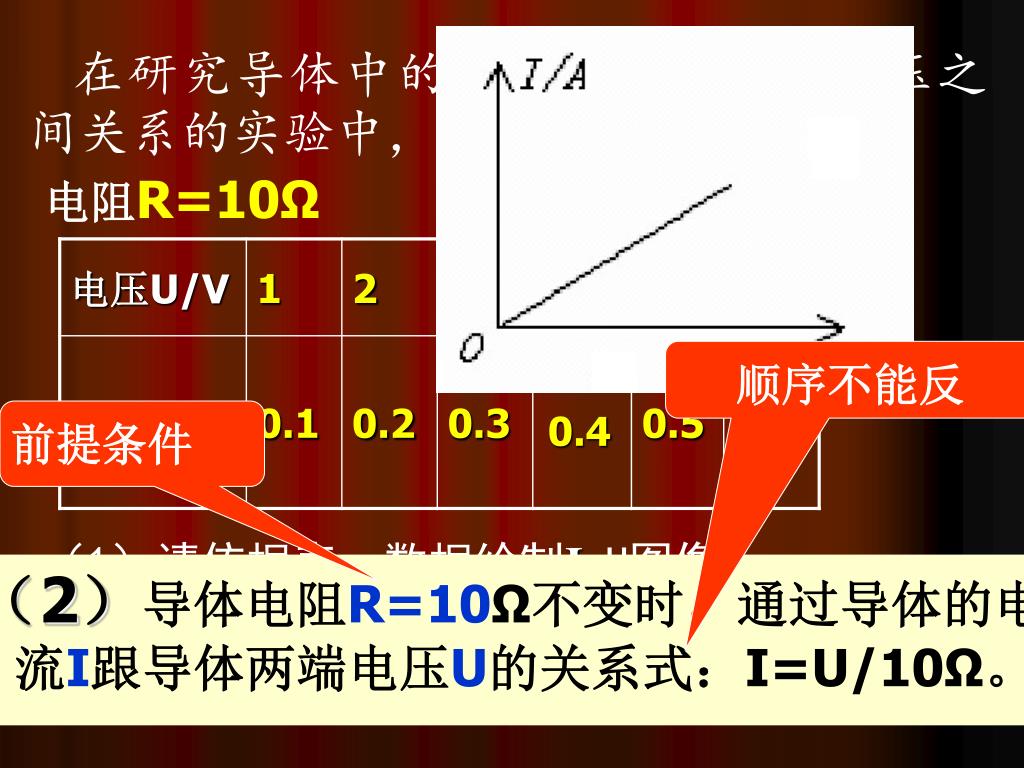

  3. 在研究导体中的电流跟导体两端电压之间关系的实验中，得到表一数据记录表在研究导体中的电流跟导体两端电压之间关系的实验中，得到表一数据记录表 电阻R=10Ω 表一 6 顺序不能反 0.4 前提条件 （1）请依据表一数据绘制I-U图像： （2）导体电阻R=10Ω不变时，通过导体的电流I跟导体两端电压U的关系式：I=U/10Ω。 （2）分析表一，可得到结论：_______________.

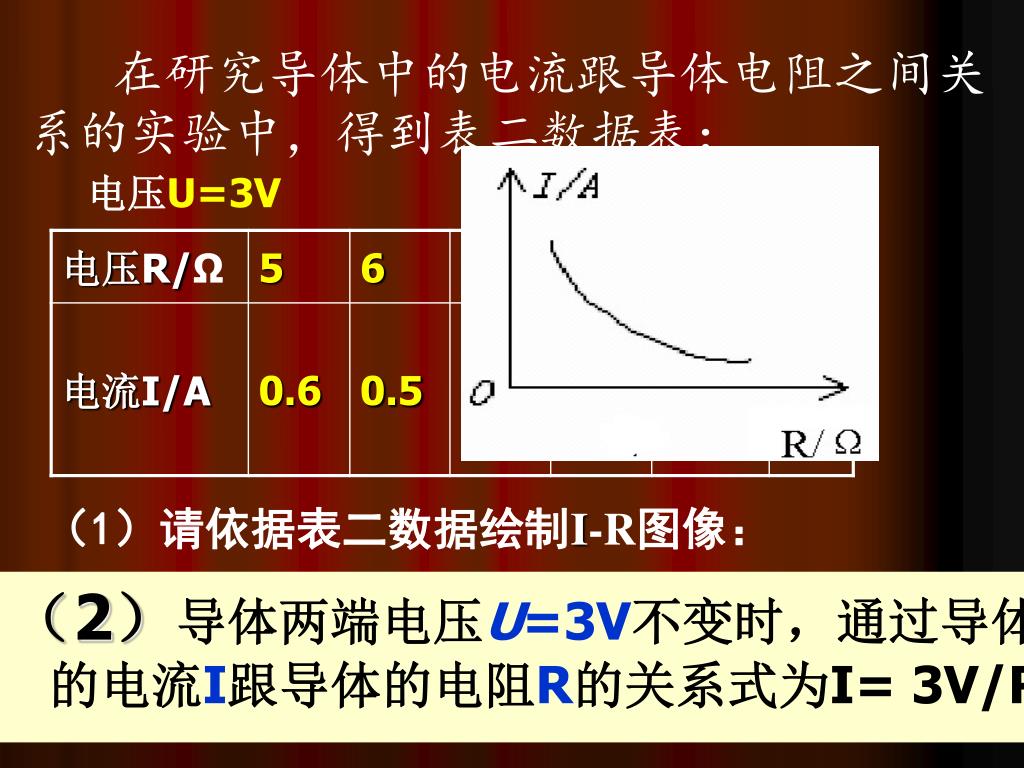

  4. 在研究导体中的电流跟导体电阻之间关系的实验中，得到表二数据表：在研究导体中的电流跟导体电阻之间关系的实验中，得到表二数据表： 电压U=3V 表二 （1）请依据表二数据绘制I-R图像： （2）导体两端电压U=3V不变时，通过导体的电流I跟导体的电阻R的关系式为I= 3V/R。 （2）分析表二，可得到结论：_______________.

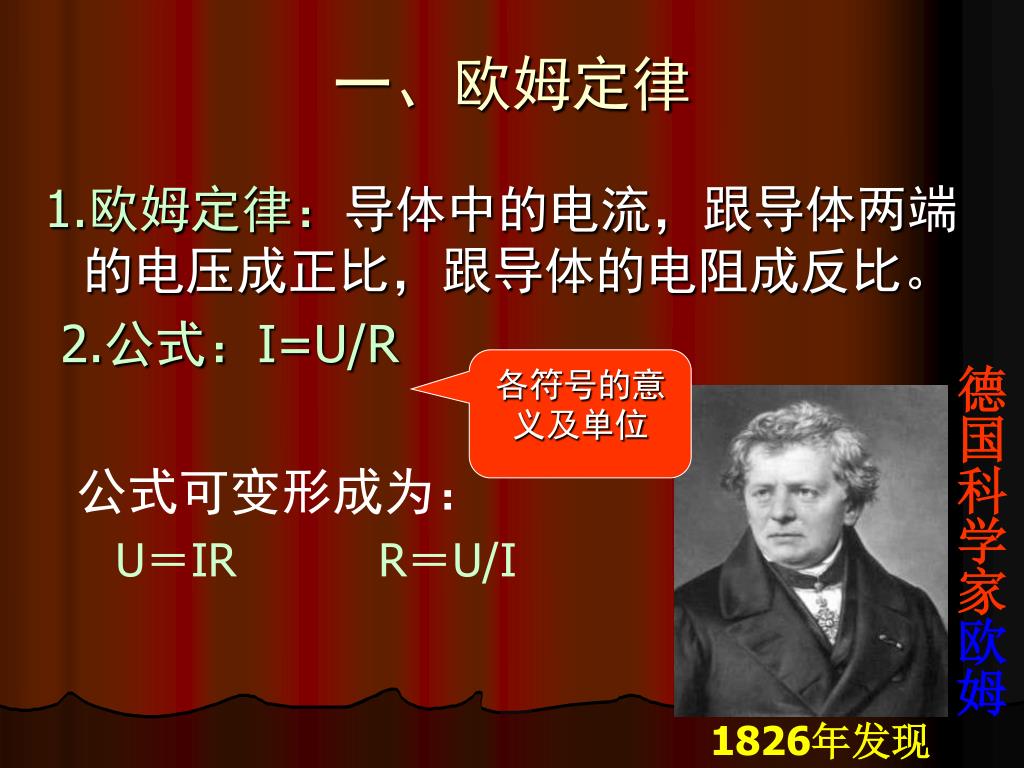

  5. 一、欧姆定律 1.欧姆定律：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。 2.公式：I=U/R 公式可变形成为： U＝IR R＝U/I 各符号的意义及单位 德国科学家欧姆 1826年发现

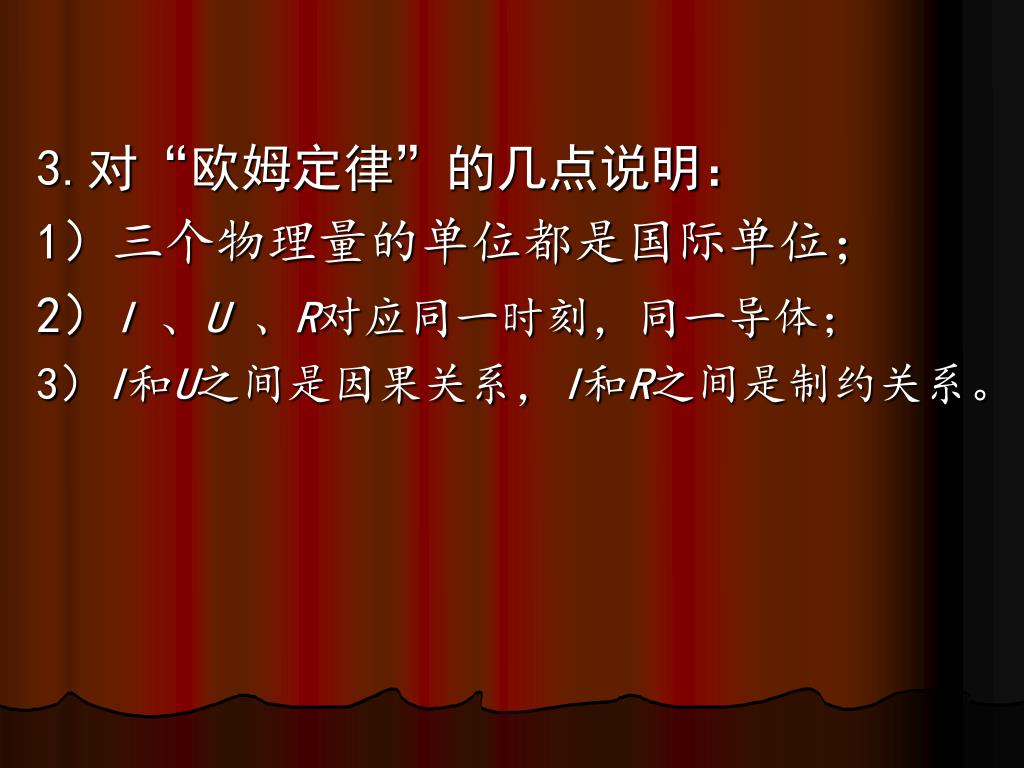

  6. 3.对“欧姆定律”的几点说明： 1）三个物理量的单位都是国际单位； 2）I、U 、R对应同一时刻，同一导体； 3）I和U之间是因果关系，I和R之间是制约关系。

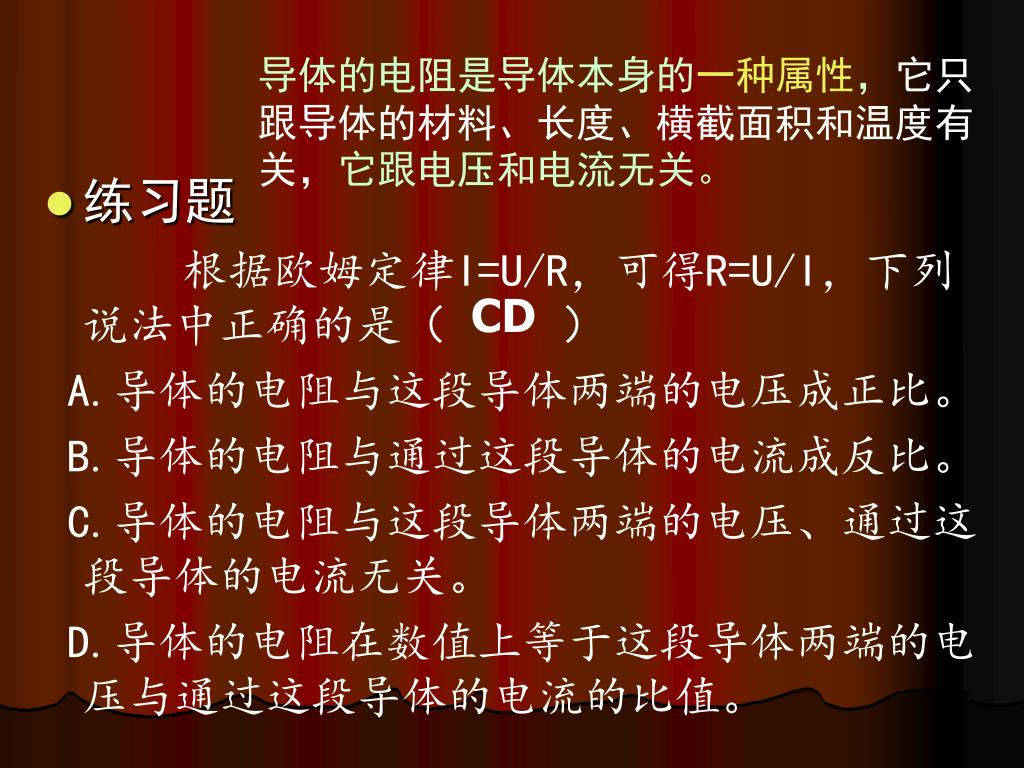

  7. 导体的电阻是导体本身的一种属性，它只跟导体的材料、长度、横截面积和温度有关，它跟电压和电流无关。导体的电阻是导体本身的一种属性，它只跟导体的材料、长度、横截面积和温度有关，它跟电压和电流无关。 • 练习题 根据欧姆定律I=U/R，可得R=U/I，下列说法中正确的是（ ） A.导体的电阻与这段导体两端的电压成正比。 B.导体的电阻与通过这段导体的电流成反比。 C.导体的电阻与这段导体两端的电压、通过这段导体的电流无关。 D.导体的电阻在数值上等于这段导体两端的电压与通过这段导体的电流的比值。 CD

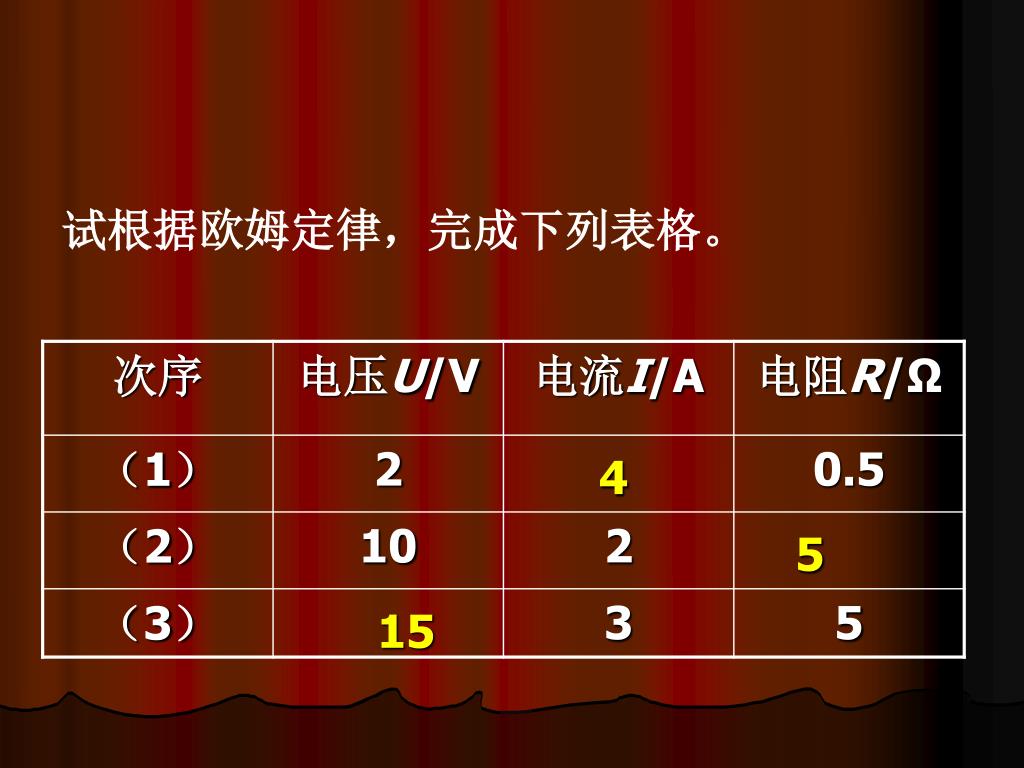

  8. 试根据欧姆定律，完成下列表格。 4 5 15

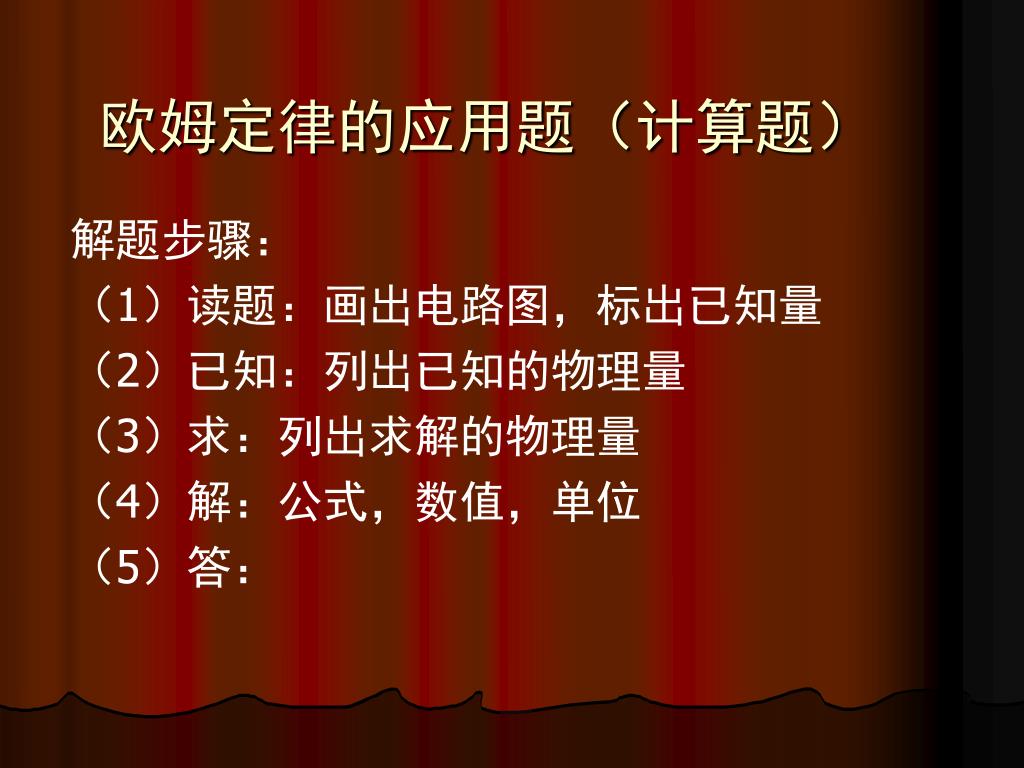

  9. 欧姆定律的应用题（计算题） 解题步骤： （1）读题：画出电路图，标出已知量 （2）已知：列出已知的物理量 （3）求：列出求解的物理量 （4）解：公式，数值，单位 （5）答：

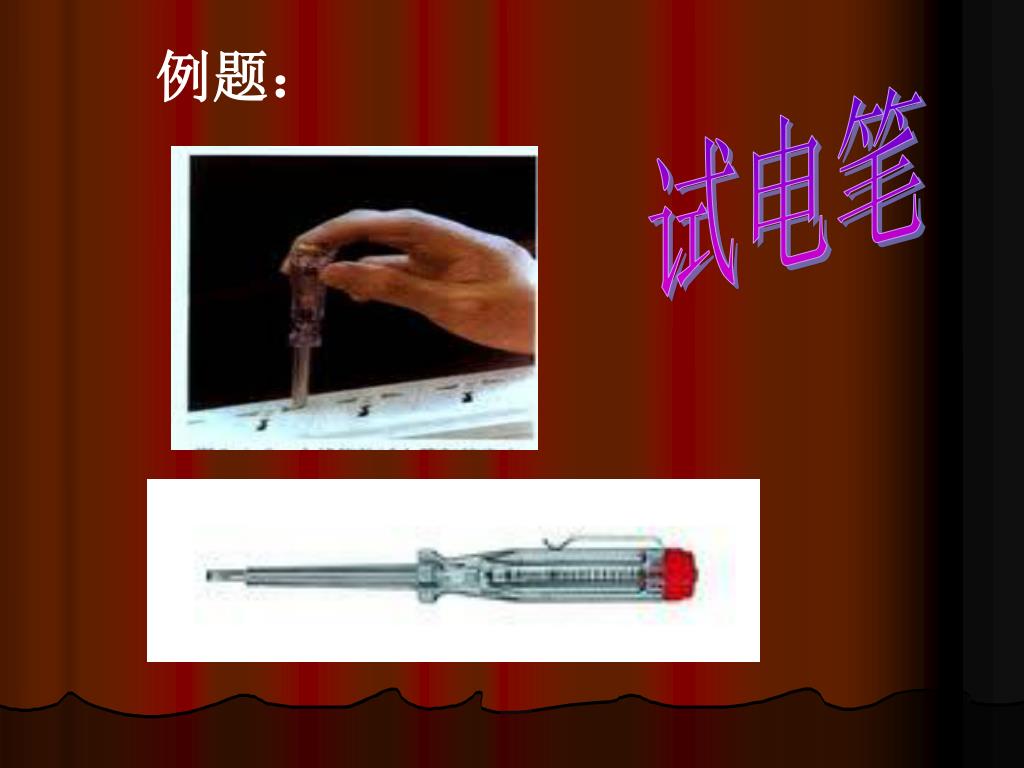

  10. 例题： 试电笔

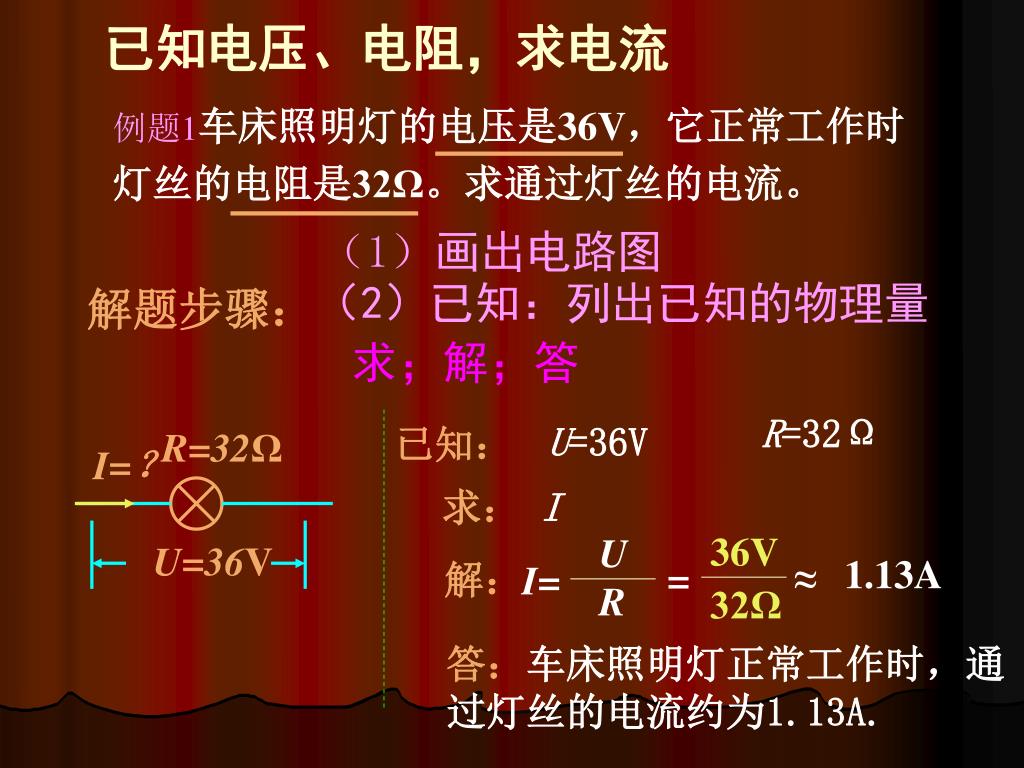

  11. 已知电压、电阻，求电流 例题1车床照明灯的电压是36V，它正常工作时灯丝的电阻是32Ω。求通过灯丝的电流。 （1）画出电路图 （2）已知：列出已知的物理量 解题步骤： 求；解；答 R=32Ω U=36V 已知： R=32Ω I=？ I 求： 36V U U=36V 1.13A 解： = ≈ I= R 32Ω 答：车床照明灯正常工作时，通过灯丝的电流约为1.13A.

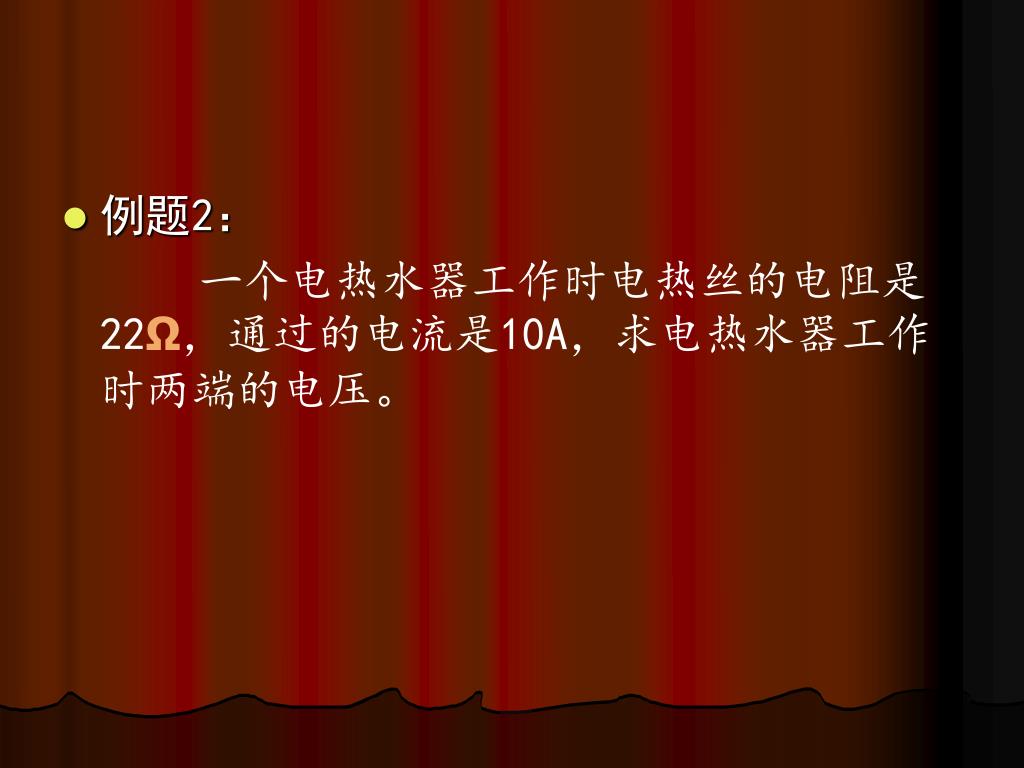

  12. 例题2： 一个电热水器工作时电热丝的电阻是22Ω，通过的电流是10A，求电热水器工作时两端的电压。

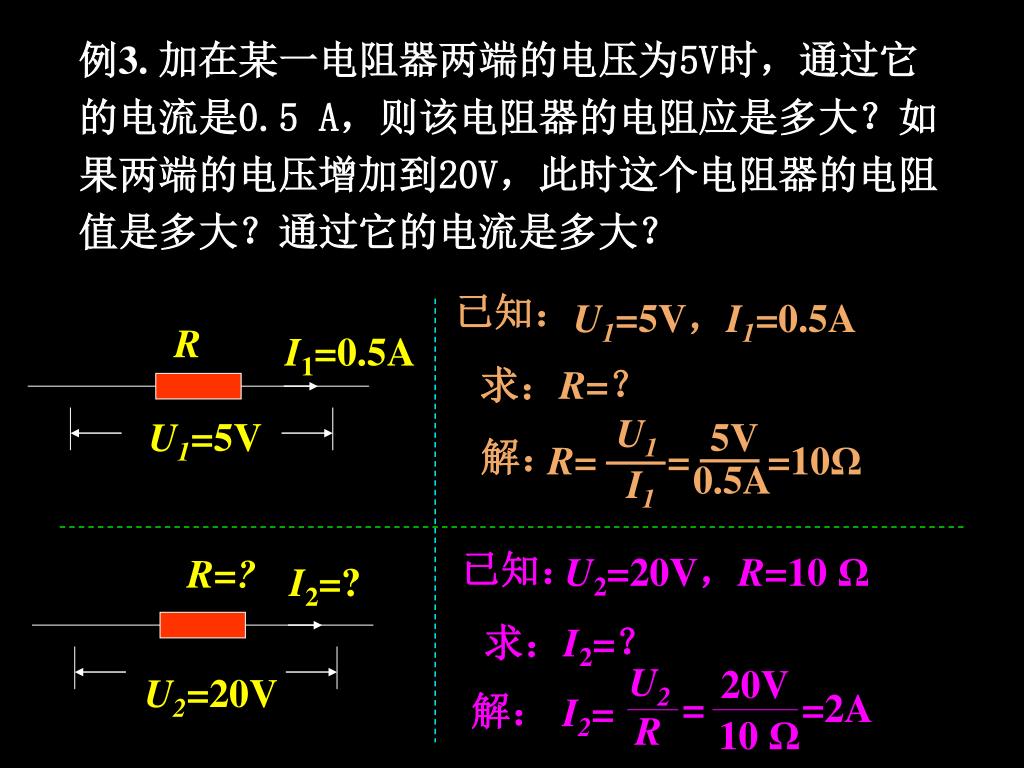

  13. R I1=0.5A U1=5V U1 5V R= = =10Ω 0.5A I1 R=? I2=? U2=20V U2 20V = =2A I2= R 10 Ω 例3. 加在某一电阻器两端的电压为5V时，通过它的电流是0.5 A，则该电阻器的电阻应是多大？如果两端的电压增加到20V，此时这个电阻器的电阻值是多大？通过它的电流是多大？ 已知： U1=5V，I1=0.5A 求：R=？ 解： 已知： U2=20V，R=10 Ω 求：I2=？ 解：

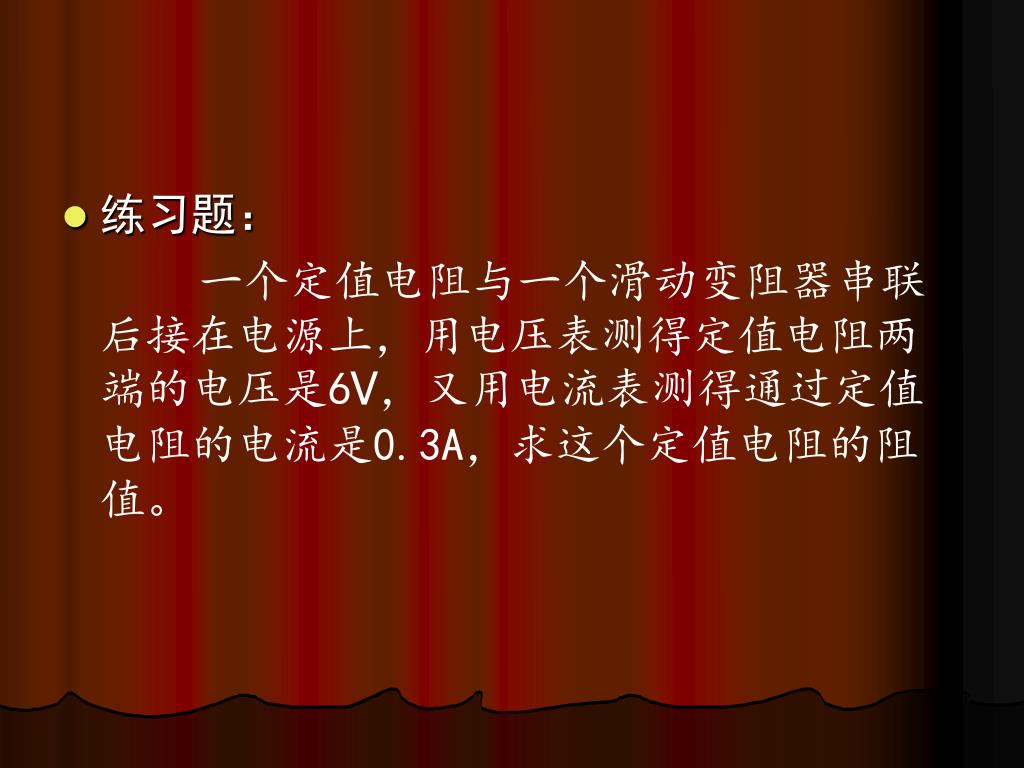

  14. 练习题： 一个定值电阻与一个滑动变阻器串联后接在电源上，用电压表测得定值电阻两端的电压是6V，又用电流表测得通过定值电阻的电流是0.3A，求这个定值电阻的阻值。

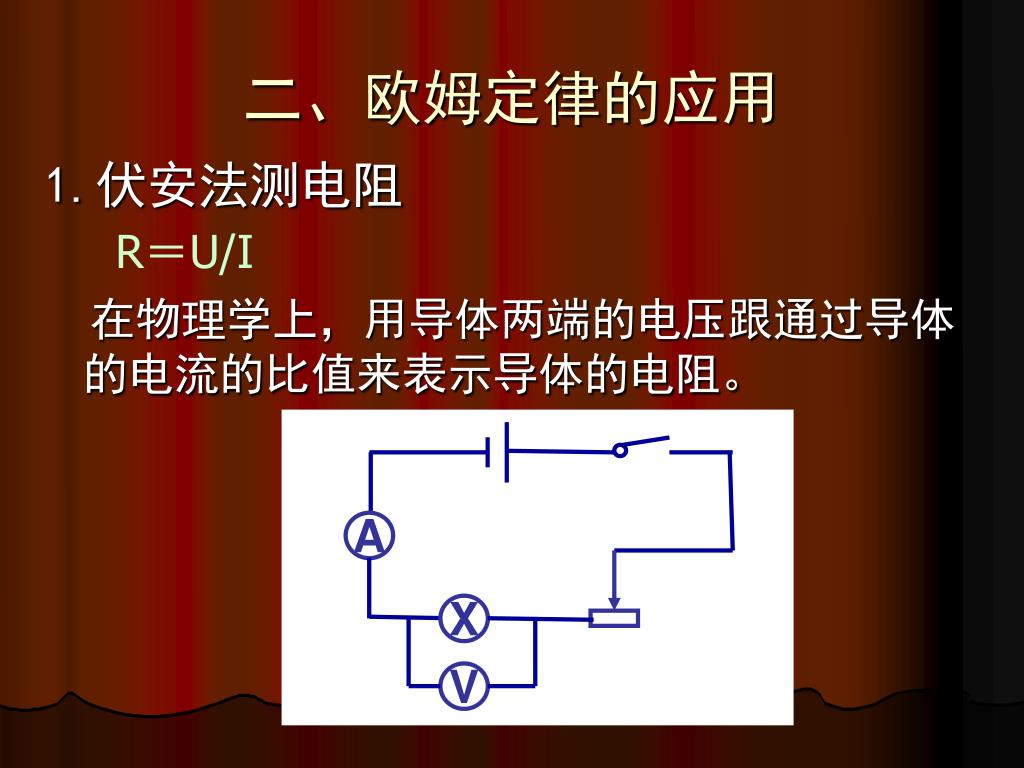

  15. A X V 二、欧姆定律的应用 1.伏安法测电阻 R＝U/I 在物理学上，用导体两端的电压跟通过导体的电流的比值来表示导体的电阻。

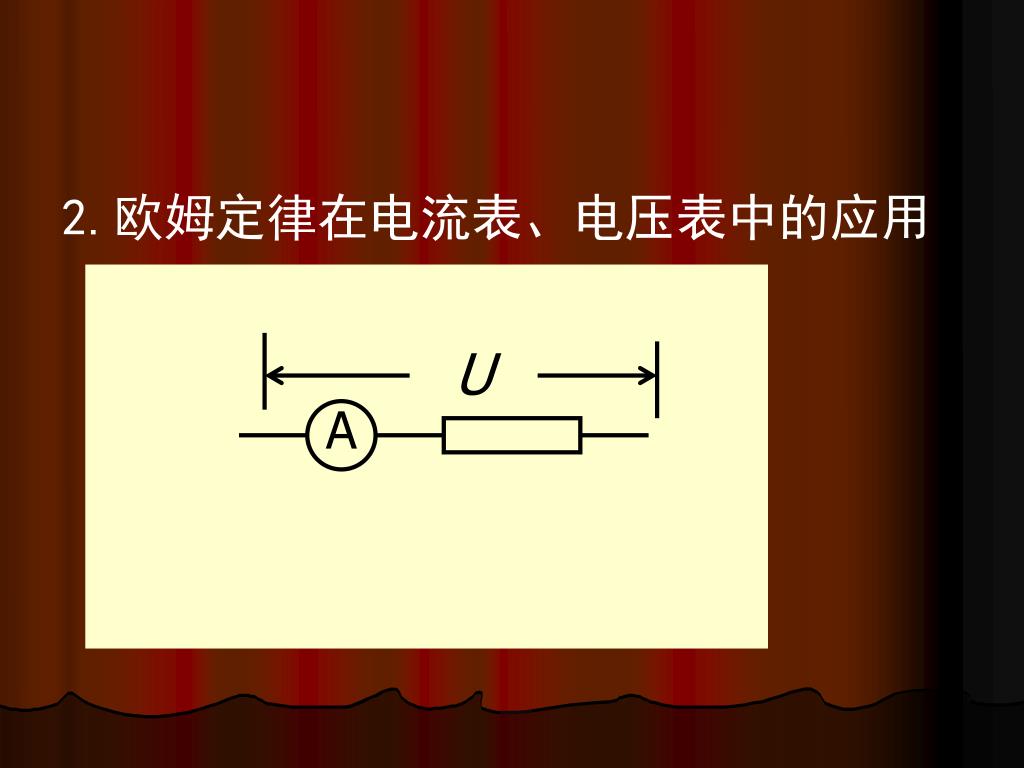

  16. U A 2.欧姆定律在电流表、电压表中的应用

  17. 拓展知识 *欧姆定律的适用范围：将电能全部转化成热（内能）的用电器，即纯电阻电路。

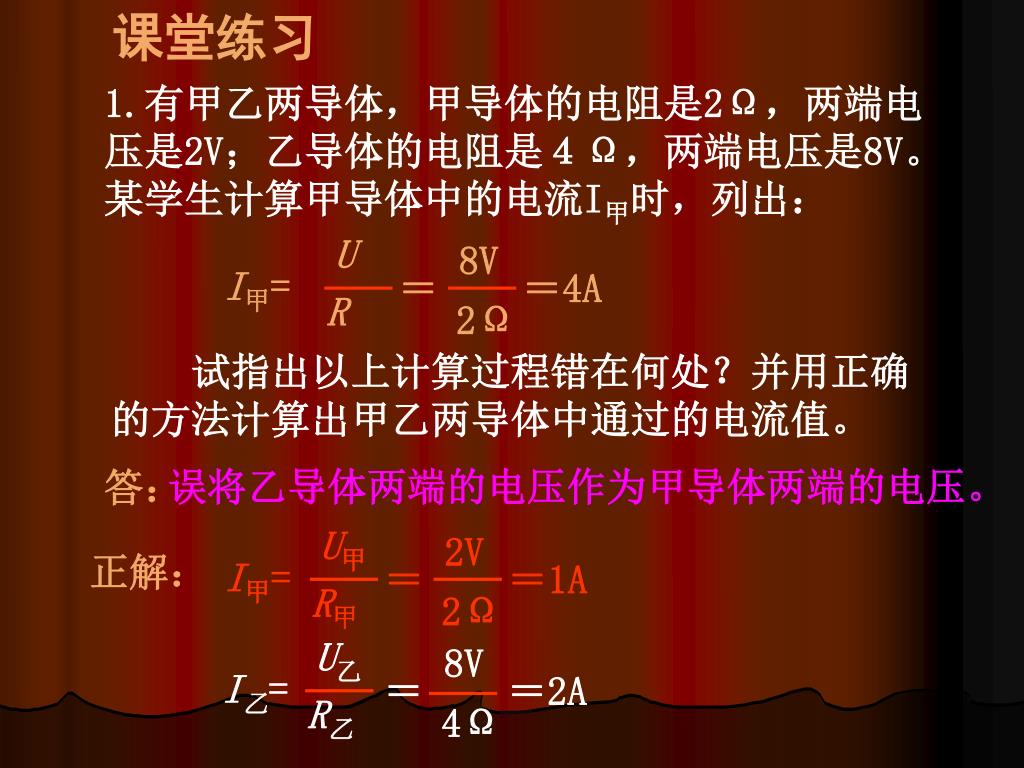

  18. 课堂练习 U 8V I甲= U甲 ＝ ＝4A 2V R I甲= ＝ 2Ω ＝1A R甲 2Ω U乙 8V I乙= ＝ ＝2A R乙 4Ω 1.有甲乙两导体，甲导体的电阻是2Ω，两端电压是2V；乙导体的电阻是４Ω，两端电压是8V。某学生计算甲导体中的电流I甲时，列出： 　　试指出以上计算过程错在何处？并用正确的方法计算出甲乙两导体中通过的电流值。 误将乙导体两端的电压作为甲导体两端的电压。 答： 正解：

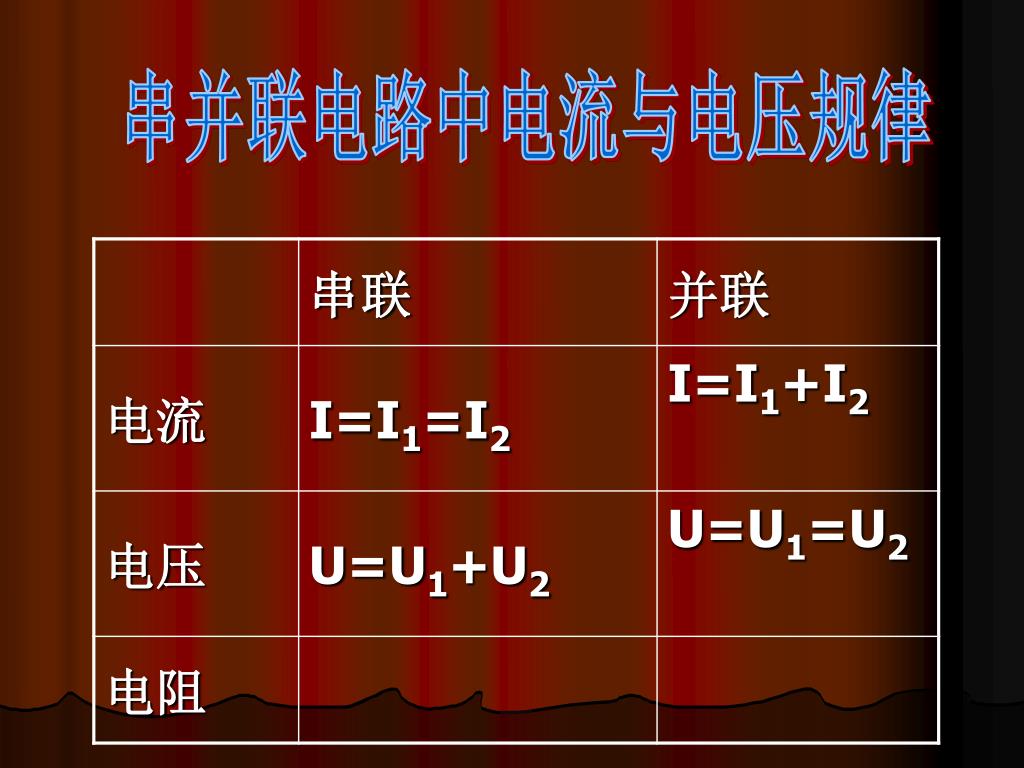

  19. 串并联电路中电流与电压规律

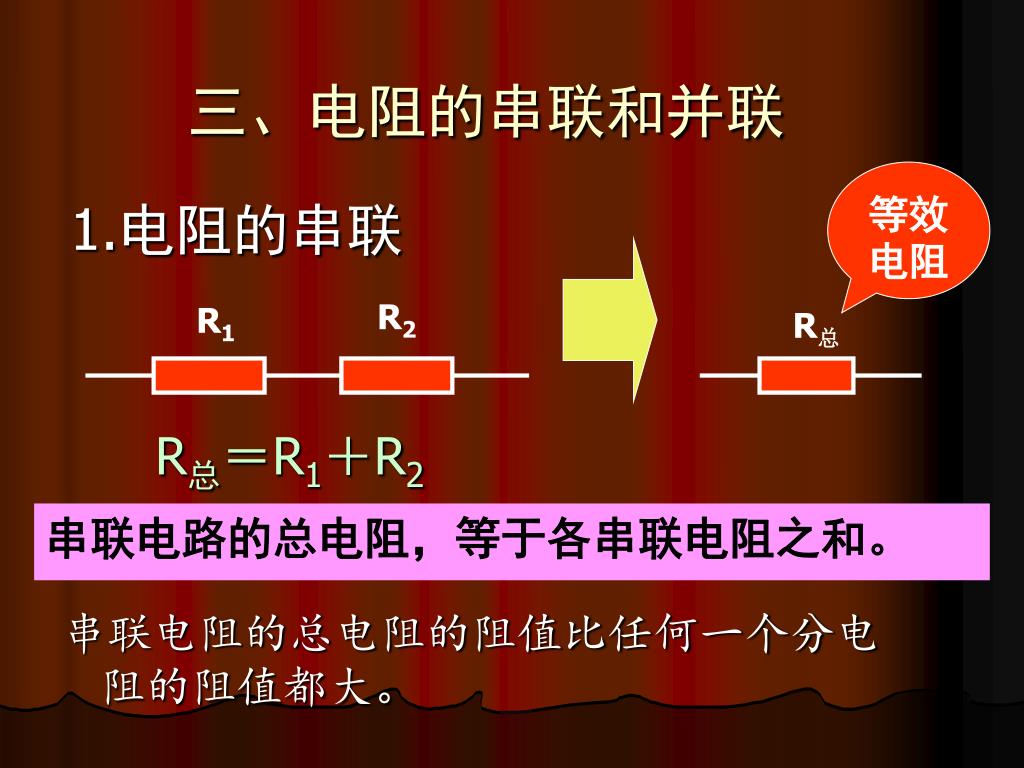

  20. R2 R1 R总 三、电阻的串联和并联 等效电阻 1.电阻的串联 R总＝R1＋R2 串联电路的总电阻，等于各串联电阻之和。 串联电阻的总电阻的阻值比任何一个分电阻的阻值都大。

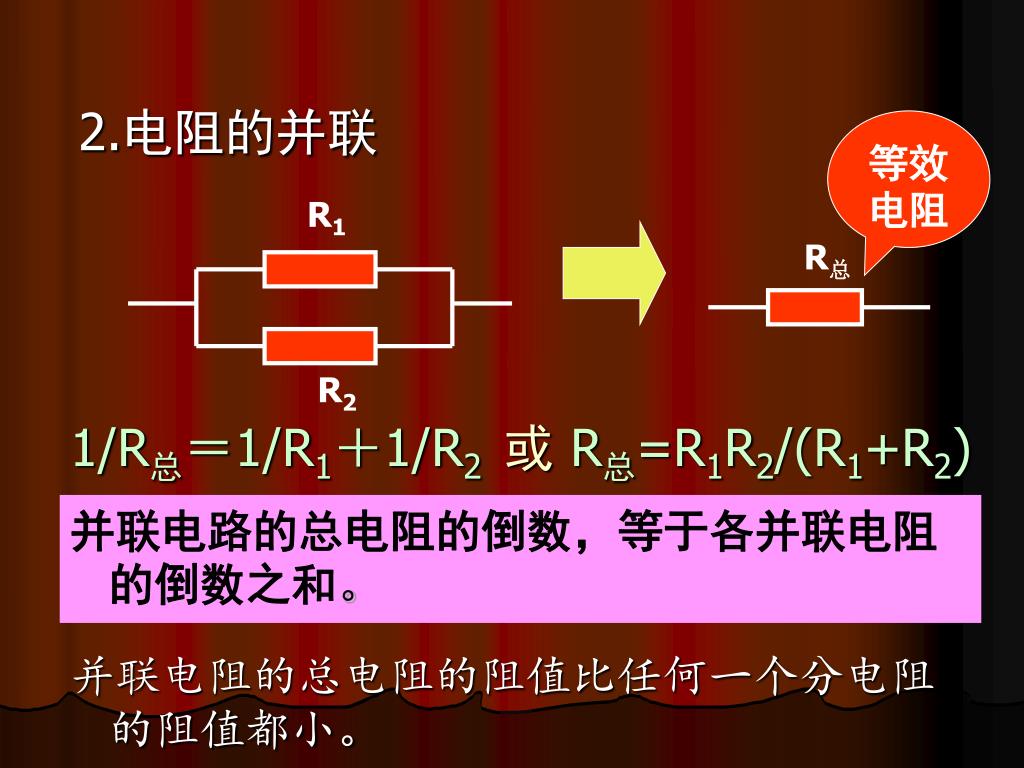

  21. R1 R总 R2 2.电阻的并联 等效电阻 并联电路的总电阻的倒数，等于各并联电阻的倒数之和。 1/R总＝1/R1＋1/R2 或R总=R1R2/(R1+R2) 并联电阻的总电阻的阻值比任何一个分电阻的阻值都小。

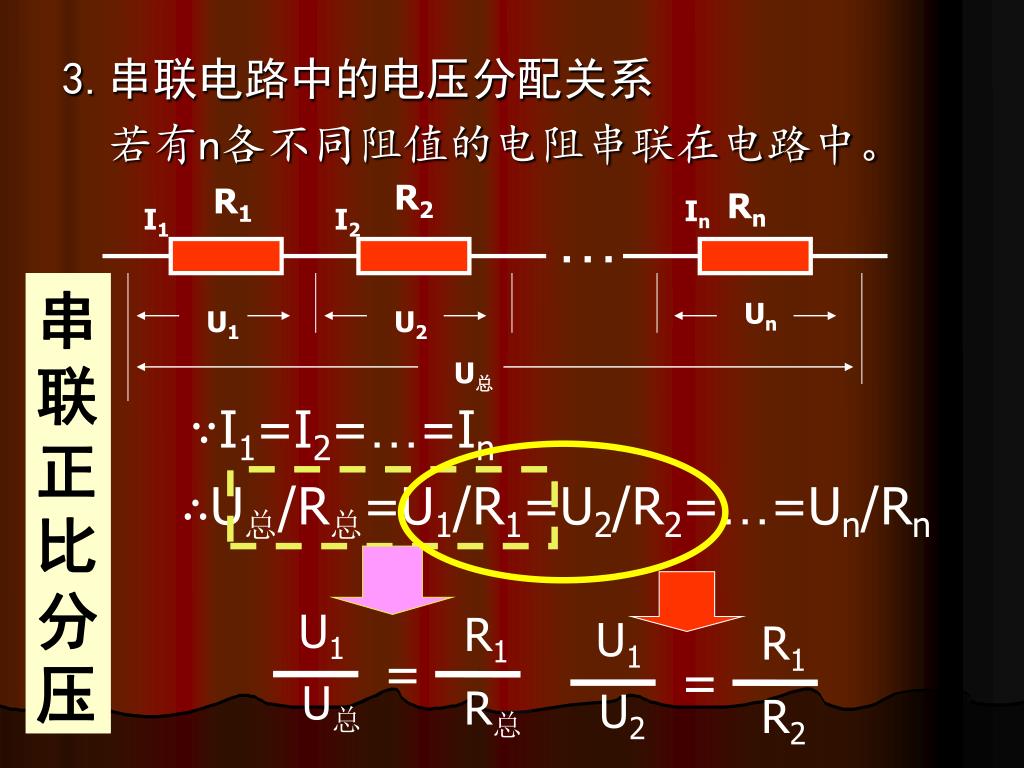

  22. R2 R1 Rn In I1 I2 … Un U1 U2 U总 U1 R1 U1 R1 = = U总 R总 U2 R2 3.串联电路中的电压分配关系 若有n各不同阻值的电阻串联在电路中。 串联正比分压 ∵I1=I2=…=In ∴U总/R总=U1/R1=U2/R2=…=Un/Rn

  23. R1 I1 R2 I2 U 4.并联电路中的电流分配关系 并联反比分流 ∵在并联电路中各支路两端电压相等。 又由欧姆定律可得:U=I1R1，U=I2R2 ∴ I1R1=I2R2 ∴

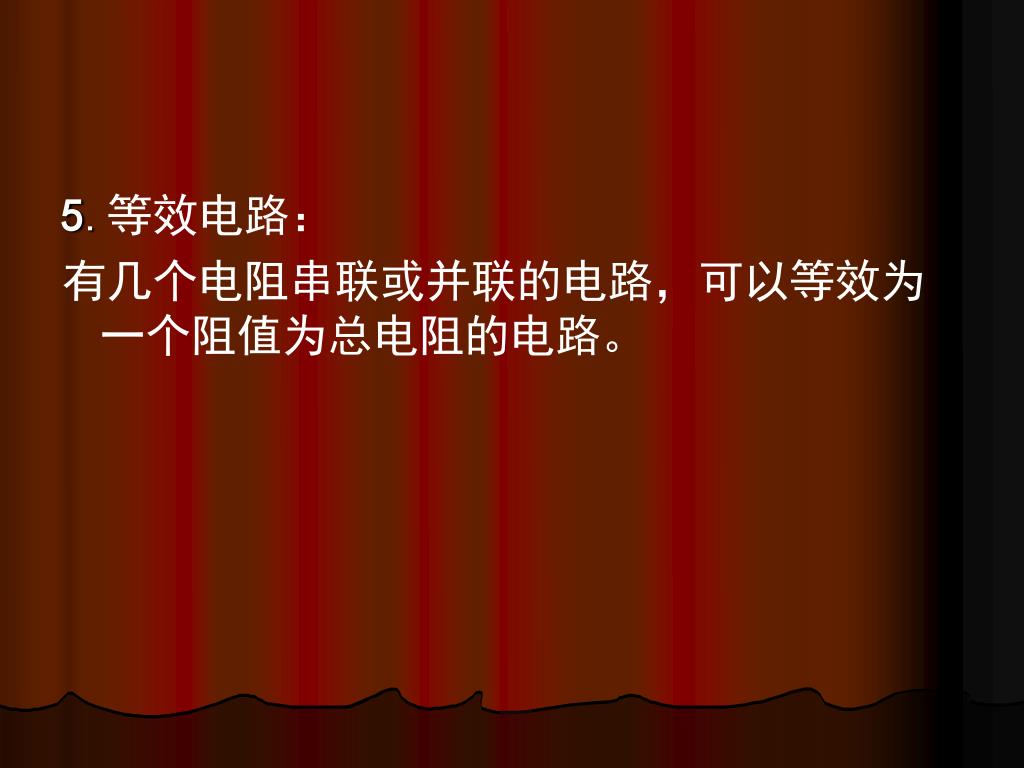

  24. 5.等效电路： 有几个电阻串联或并联的电路，可以等效为一个阻值为总电阻的电路。

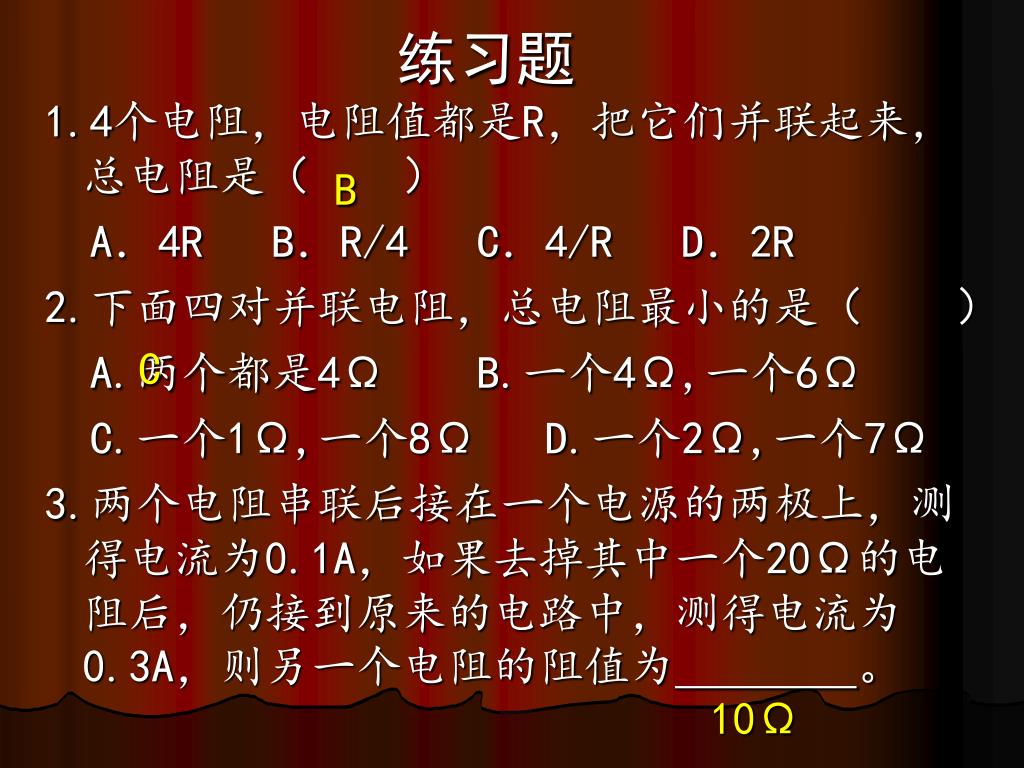

  25. 练习题 B 1.4个电阻，电阻值都是R，把它们并联起来，总电阻是（ ） A．4RB．R/4C．4/RD．2R 2.下面四对并联电阻，总电阻最小的是（ ） A.两个都是4Ω B.一个4Ω,一个6Ω C.一个1Ω,一个8Ω D.一个2Ω,一个7Ω 3.两个电阻串联后接在一个电源的两极上，测得电流为0.1A，如果去掉其中一个20Ω的电阻后，仍接到原来的电路中，测得电流为0.3A，则另一个电阻的阻值为。 C 10Ω
