第三章 静 定 梁

第三章 静 定 梁. 本章提要. 本章主要介绍了单跨静定梁和多跨静定梁的内力分析计算及内力图的绘制方法。通过本章的学习，主要应掌握： 　　（ 1 ） 梁的内力及其正负号规定； 　　（ 2 ） 单跨静定梁内力计算及内力图绘制方法 ； 　　（ 3 ） 多跨静定梁的内力分析计算 。. 本 章 内 容. 3.1 单跨静定梁的内力计算； 3.2 斜梁的内力计算； 3.3 多跨静定梁的内力计算。. 3.1 单跨静定梁的内力计算. 静定梁包括单跨静定梁（简支梁、悬臂梁、外伸梁） 和多跨静定梁，分别见图 1(a) 、 (b) 、 (c) 和 (d) 所示。

minerva-hinton
Download Presentation

第三章 静 定 梁

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

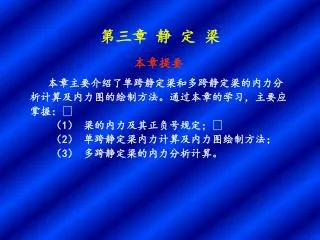

  1. 第三章 静 定 梁 本章提要 本章主要介绍了单跨静定梁和多跨静定梁的内力分析计算及内力图的绘制方法。通过本章的学习，主要应掌握： 　　（1） 梁的内力及其正负号规定； 　　（2） 单跨静定梁内力计算及内力图绘制方法； 　　（3） 多跨静定梁的内力分析计算。

  2. 本 章 内 容 3.1 单跨静定梁的内力计算； 3.2 斜梁的内力计算； 3.3 多跨静定梁的内力计算。

  3. 3.1 单跨静定梁的内力计算 静定梁包括单跨静定梁（简支梁、悬臂梁、外伸梁） 和多跨静定梁，分别见图1(a)、(b)、(c)和(d)所示。 静定梁的受力分析是其它杆系结构受力分析的基础，因此掌握静定梁受力分析的基本方法，将有助于进一步结合几何组成分析去研究其它杆系结构的内力计算。 

  4. 3.1.1 粱内截面上的内力及正负号规定 　　由材料力学可知，在一般荷载作用下，梁内任一截面上通常有三种内力，即轴力N、剪力Q和弯矩M。 内力的正负号规定： 轴力N：以拉力为正； 剪力Q：对隔离体顺时针旋转为正； 弯矩M：使杆件下侧受拉为正。

  5. 3.1.2 指定截面内力的计算 　　计算梁指定截面内力采用的基本方法是截面法，即沿计算截面用一假想截面将构件切开，取任一侧为研究对象，在荷载和支座反力等外力和截面上内力的作用下，隔离体处于平衡状态，利用静力平衡方程即可求出三个内力。 例1如图3.2a所示简支梁，试计算距A支座距离为1m处C截面上的内力。

  6. 解：（1）求支座反力 　　先假设反力方向如图所示，以整梁为研究对象： 　　　∑X=0:XA-P=0 XA=P=4kN 　　 ∑MB=0: YA*l-q*l*0.5*l=0 YA=0.5ql =0.5×3×4kN=6kN 　∑Y=0: YA+YB=ql YB=ql-VA =(3×4-6) kN=6kN 图2

  7. (2)求指定截面内力 从指定c截面截开梁，取左半为对象，受力如图示： 　由静力平衡条件得： 　　 ∑X=0: NC+XA=0 NC=-XA=-4kN ∑Y=0: -QC+YA-q*l=0 QC=YA-q*1=（6-3*1）=3kN ∑MC=0: YA*1-MC-q*1*0.5=0 Mc=YA*1-q*0.5*1=(6-3×0.5) =4.5kN·m

  8. 由上述例题可知： 梁内某截面上的轴力N等于该截面任一侧所有外力沿梁轴切线方向所作投影的代数和；  (其中：背离截面投影为正，反之为负。) 梁内某截面上的剪力Q等于该截面任一侧所有外力沿梁轴法线方向所作投影的代数和； (其中：绕截面顺转投影为正，反之为负。) 　 梁内某截面的弯矩M等于该截面任一侧所有外力对该截面形心的力矩的代数和。 (其中：下拉为正，反之为负。) 根据上述结论，可以不画隔离体受力图，不列平衡方程而直接计算截面内力，亦称“直接外力法”

  9. 3.1.3 内力图的绘制 　（1）根据微分关系作图 荷载集度q(x)、剪力Q和弯矩M之间的微分关系：

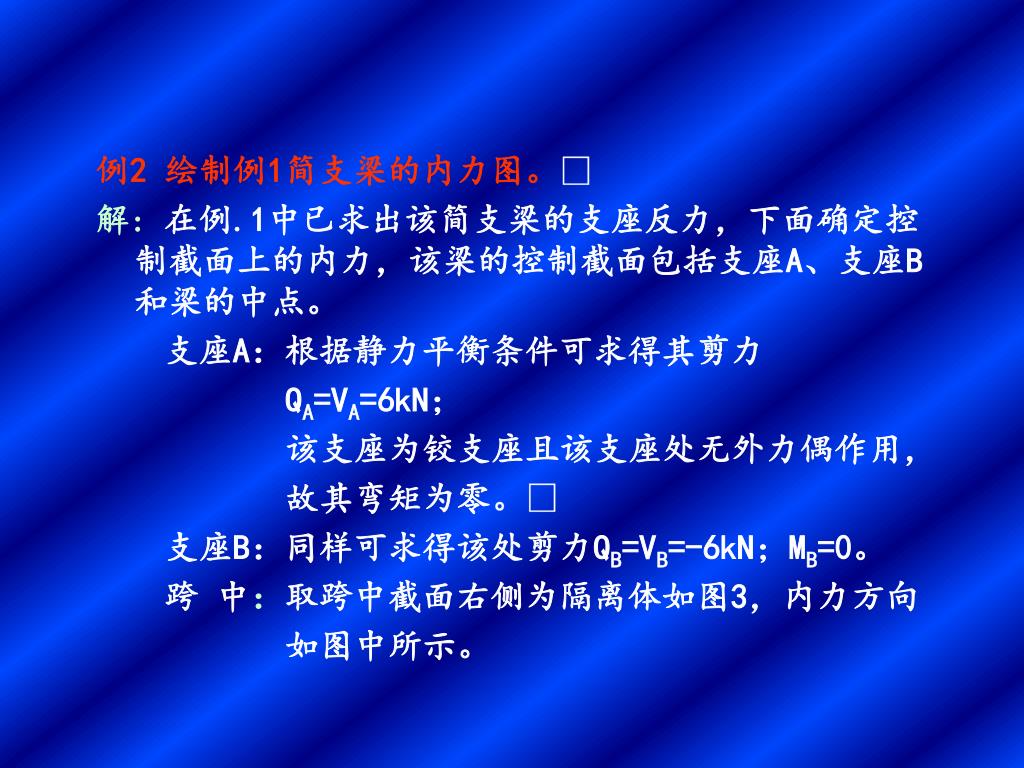

  10. 例2 绘制例1简支梁的内力图。 解: 在例.1中已求出该简支梁的支座反力，下面确定控制截面上的内力，该梁的控制截面包括支座A、支座B和梁的中点。 　　支座A：根据静力平衡条件可求得其剪力 QA=VA=6kN； 该支座为铰支座且该支座处无外力偶作用， 故其弯矩为零。 支座B：同样可求得该处剪力QB=VB=-6kN；MB=0。 跨 中：取跨中截面右侧为隔离体如图3，内力方向 如图中所示。
