  1. 無線通訊 現況與未來 謝進男 Jimmy Hsieh 2010年 12月03日

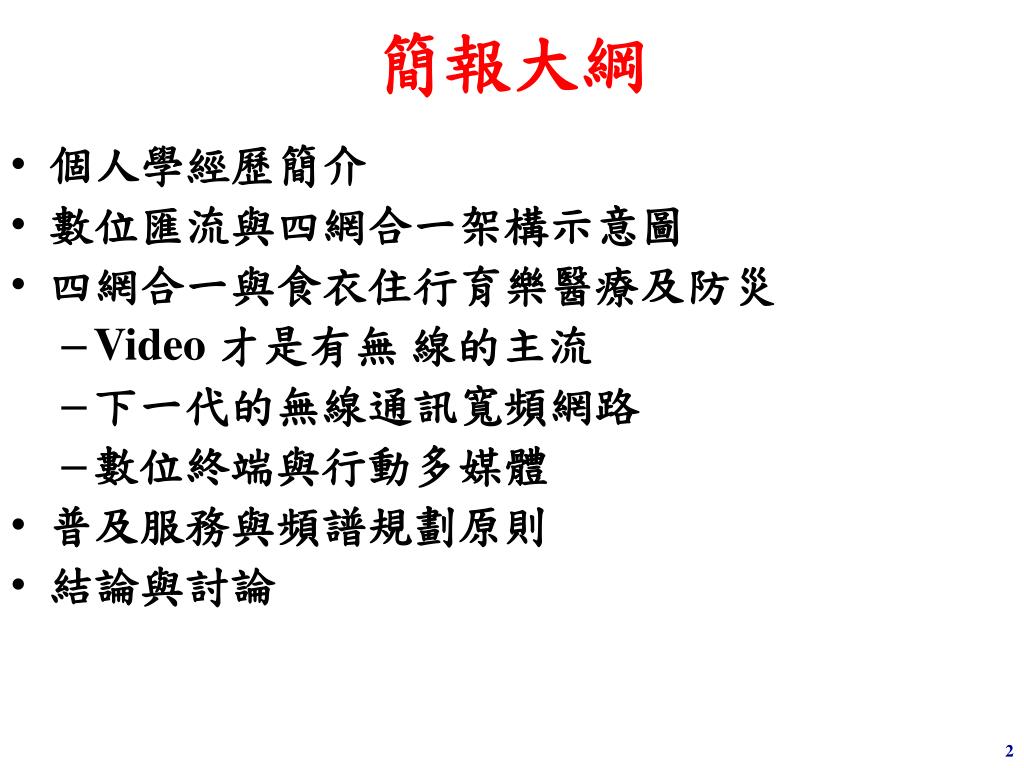

  2. 簡報大綱 • 個人學經歷簡介 • 數位匯流與四網合一架構示意圖 • 四網合一與食衣住行育樂醫療及防災 • Video 才是有無 線的主流 • 下一代的無線通訊寬頻網路 • 數位終端與行動多媒體 • 普及服務與頻譜規劃原則 • 結論與討論

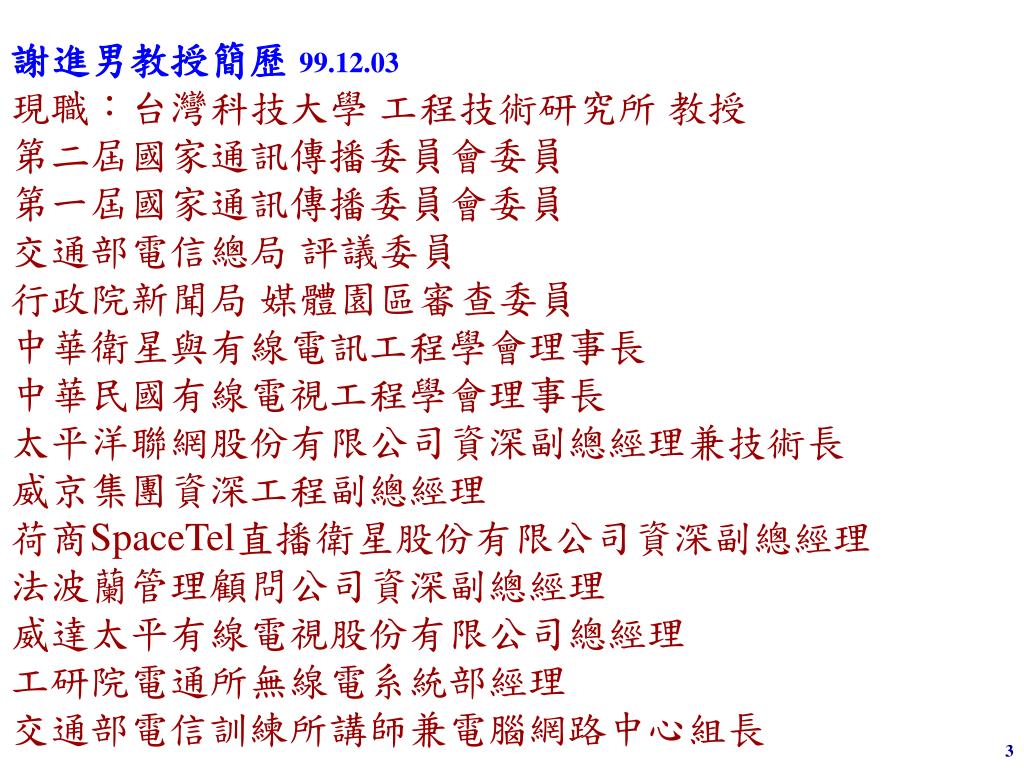

  3. 謝進男教授簡歷 99.12.03 現職：台灣科技大學 工程技術研究所 教授 第二屆國家通訊傳播委員會委員 第一屆國家通訊傳播委員會委員 交通部電信總局 評議委員 行政院新聞局 媒體園區審查委員 中華衛星與有線電訊工程學會理事長 中華民國有線電視工程學會理事長 太平洋聯網股份有限公司資深副總經理兼技術長 威京集團資深工程副總經理 荷商SpaceTel直播衛星股份有限公司資深副總經理 法波蘭管理顧問公司資深副總經理 威達太平有線電視股份有限公司總經理 工研院電通所無線電系統部經理 交通部電信訓練所講師兼電腦網路中心組長

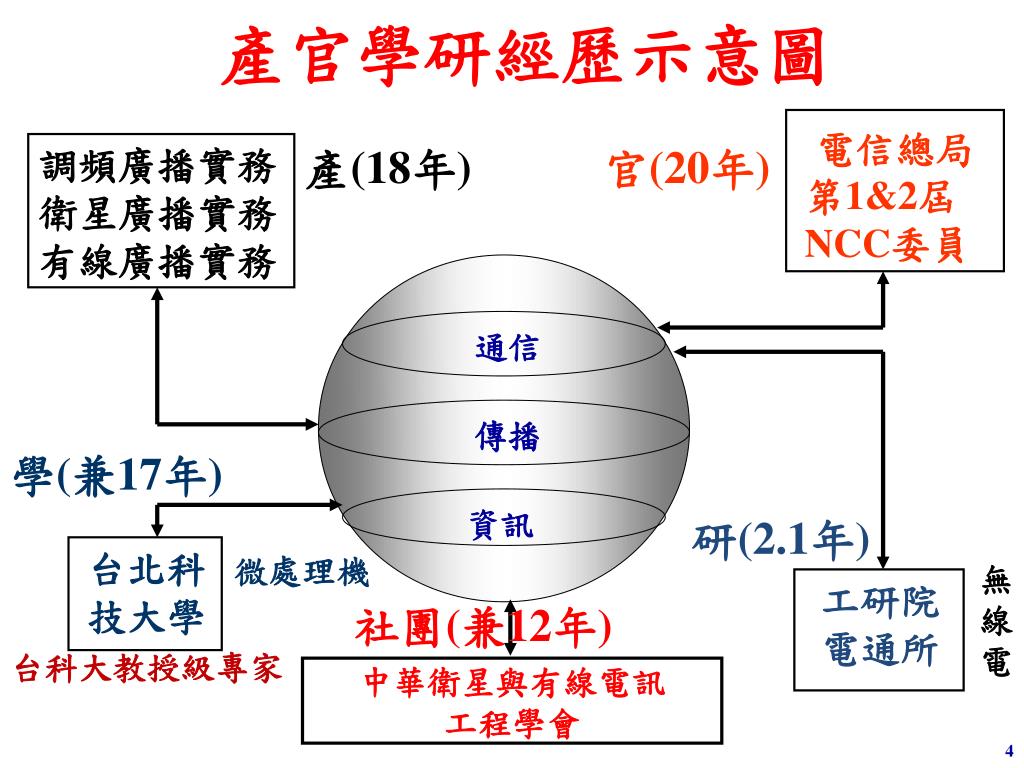

  4. 產官學研經歷示意圖 電信總局 第1&2屆 NCC委員 調頻廣播實務 衛星廣播實務 有線廣播實務 產(18年) 官(20年) 通信 傳播 學(兼17年) 資訊 研(2.1年) 台北科 技大學 微處理機 無 線 電 工研院 電通所 社團(兼12年) 台科大教授級專家 中華衛星與有線電訊 工程學會

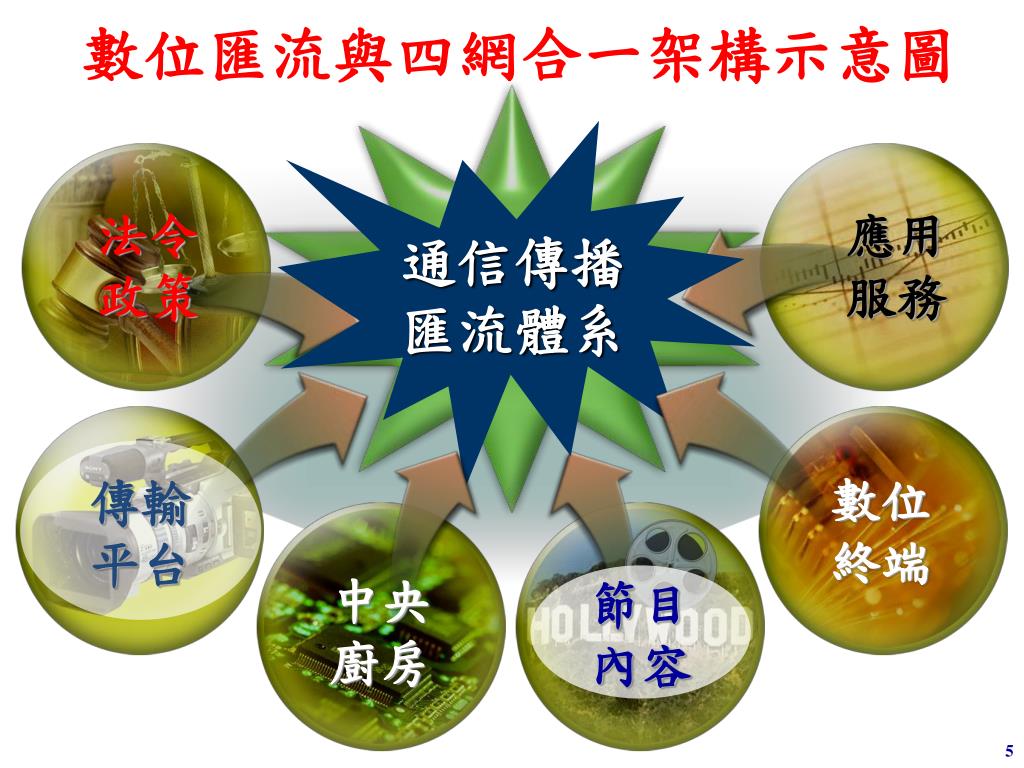

  5. 數位匯流與四網合一架構示意圖 通信傳播 匯流體系 法令 政策 應用 服務 數位 終端 傳輸 平台 中央 廚房 節目 內容

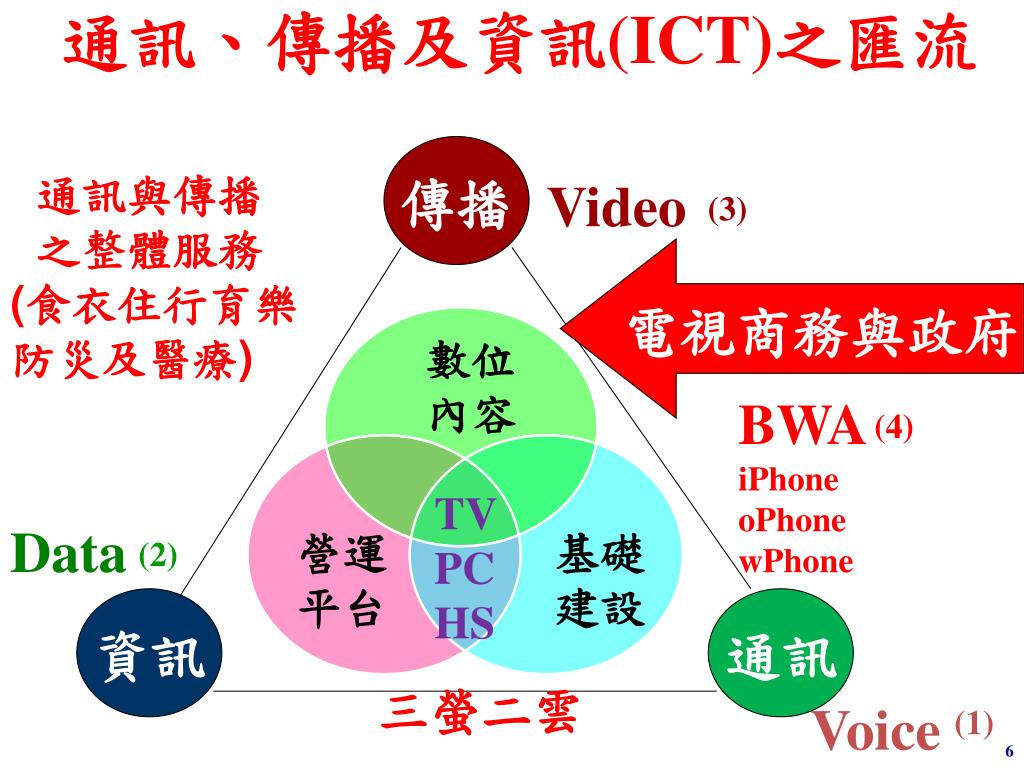

  6. 通訊、傳播及資訊(ICT)之匯流 傳播 通訊與傳播 之整體服務 (食衣住行育樂 防災及醫療) Video (3) 電視商務與政府 數位 內容 BWA iPhone oPhone wPhone (4) TV PC HS Data 營運 平台 基礎 建設 (2) 資訊 通訊 三螢二雲 Voice (1)

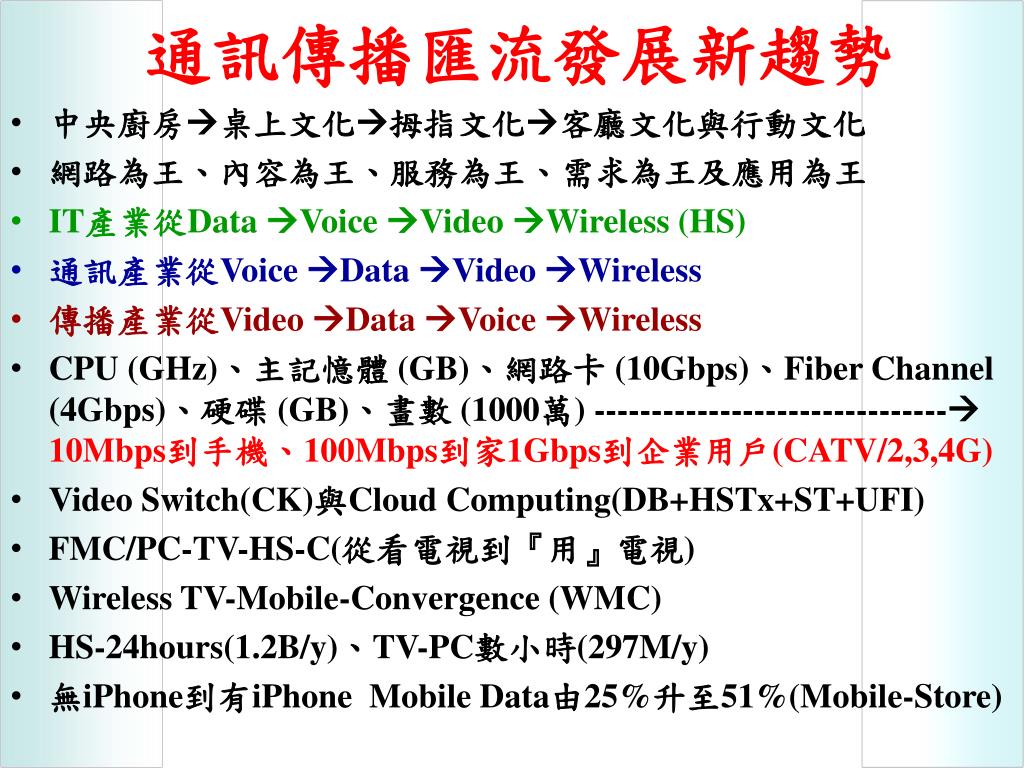

  7. 通訊傳播匯流發展新趨勢 中央廚房桌上文化拇指文化客廳文化與行動文化 網路為王、內容為王、服務為王、需求為王及應用為王 IT產業從Data Voice Video Wireless (HS) 通訊產業從Voice Data Video Wireless 傳播產業從Video Data Voice Wireless CPU (GHz)、主記憶體 (GB)、網路卡 (10Gbps)、Fiber Channel (4Gbps)、硬碟 (GB)、畫數 (1000萬) ------------------------------- 10Mbps到手機、100Mbps到家1Gbps到企業用戶(CATV/2,3,4G) Video Switch(CK)與Cloud Computing(DB+HSTx+ST+UFI) FMC/PC-TV-HS-C(從看電視到『用』電視) Wireless TV-Mobile-Convergence (WMC) HS-24hours(1.2B/y)、TV-PC數小時(297M/y) 無iPhone到有iPhone Mobile Data由25%升至51%(Mobile-Store)

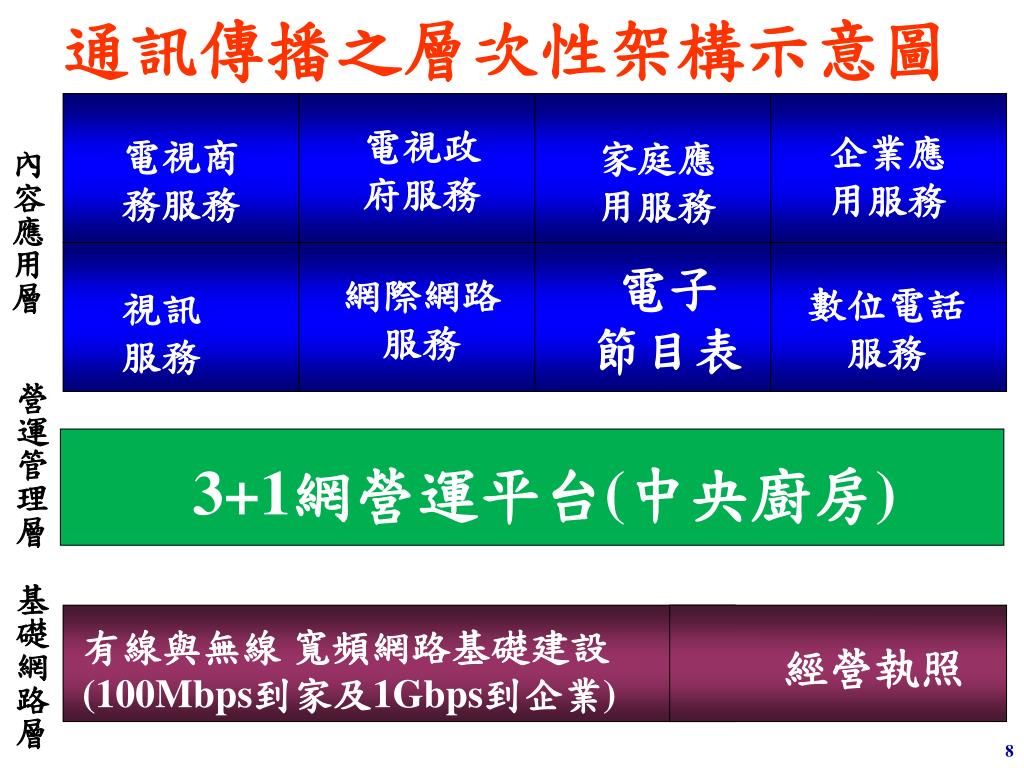

  8. 通訊傳播之層次性架構示意圖 電視政 府服務 企業應 用服務 電視商 務服務 家庭應 用服務 網際網路 服務 電子 節目表 數位電話 服務 視訊 服務 3+1網營運平台(中央廚房) 有線與無線 寬頻網路基礎建設 (100Mbps到家及1Gbps到企業) 經營執照 內容應用層 營運管理層 基礎網路層

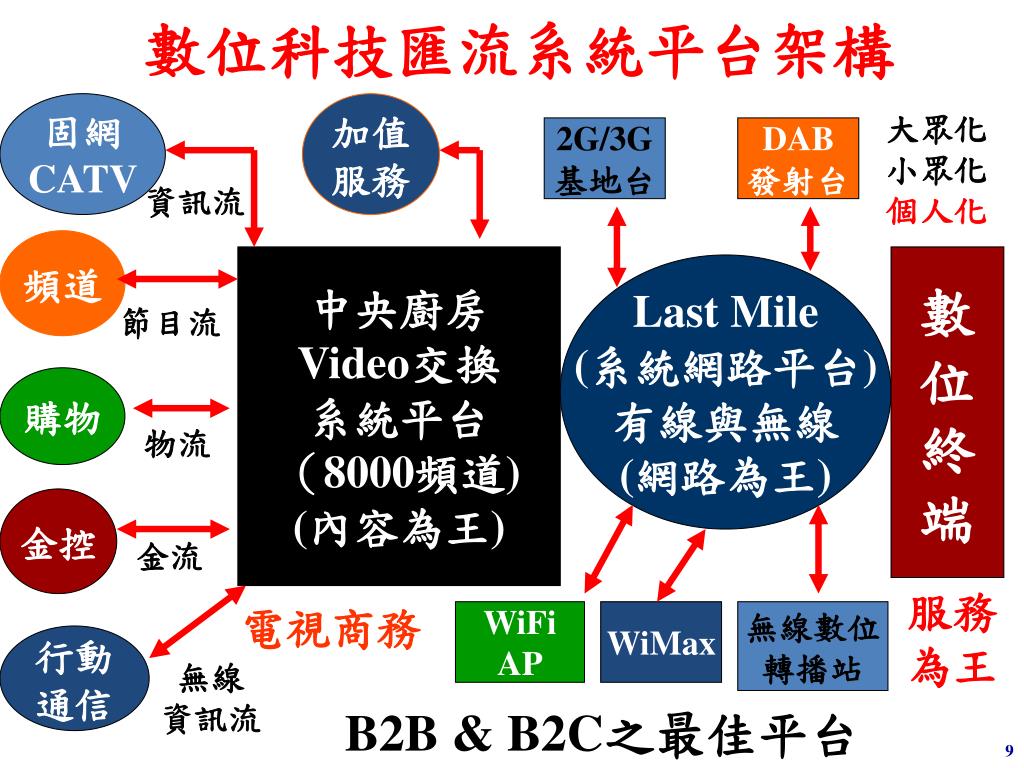

  9. 數位科技匯流系統平台架構 固網 CATV 加值 服務 大眾化 小眾化 個人化 2G/3G 基地台 DAB 發射台 資訊流 頻道 中央廚房 Video交換 系統平台 （8000頻道) (內容為王) 數 位 終 端 Last Mile (系統網路平台) 有線與無線 (網路為王) 節目流 購物 物流 金控 金流 服務 為王 電視商務 WiFi AP WiMax 無線數位 轉播站 行動 通信 無線 資訊流 B2B & B2C之最佳平台

  10. 營運系統平台(中央廚房) 電話 號碼 IP 微波 分封交換機 Soft-switch 衛星 傳輸 平台 幹線 網路 數 位 終 端 海纜 影像交換機 8000個頻道 遠端節目源(光纖網路) 隨選視訊 網際網路 影像電話 衛星 節目源 編碼器 伺服器 硬碟櫃 光碟櫃 10

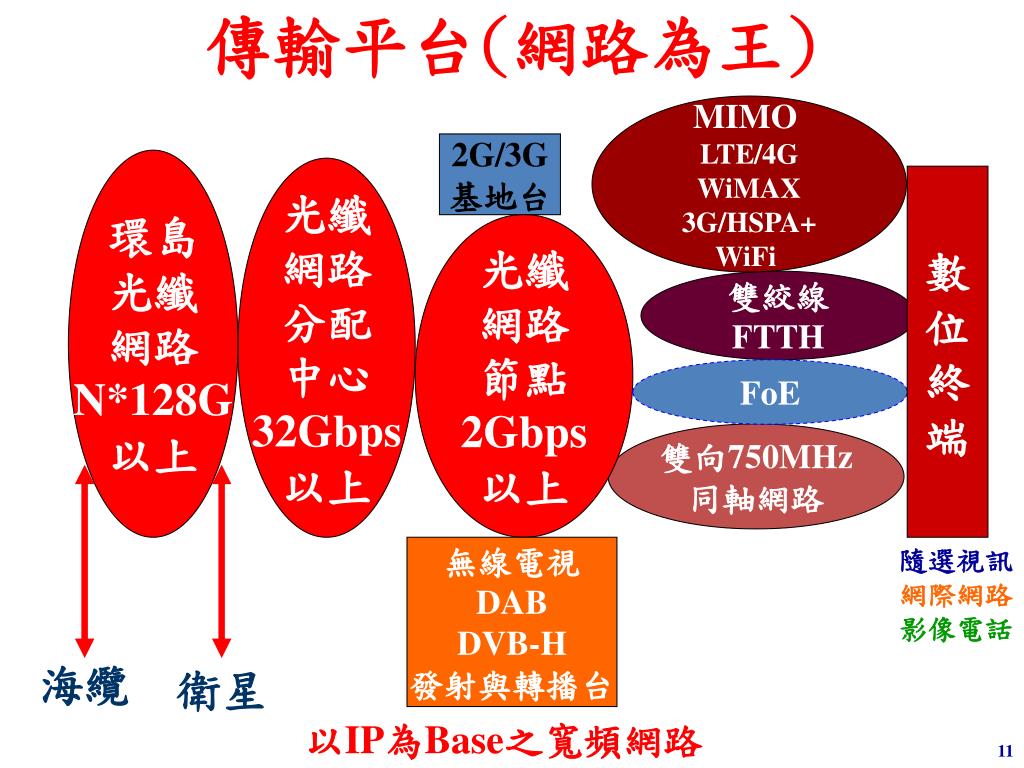

  11. 傳輸平台(網路為王) MIMO LTE/4G WiMAX 3G/HSPA+ WiFi 2G/3G 基地台 環島 光纖 網路 N*128G 以上 光纖 網路 分配 中心 32Gbps 以上 數 位 終 端 光纖 網路 節點 2Gbps 以上 雙絞線 FTTH FoE 雙向750MHz 同軸網路 隨選視訊 網際網路 影像電話 無線電視 DAB DVB-H 發射與轉播台 海纜 衛星 以IP為Base之寬頻網路

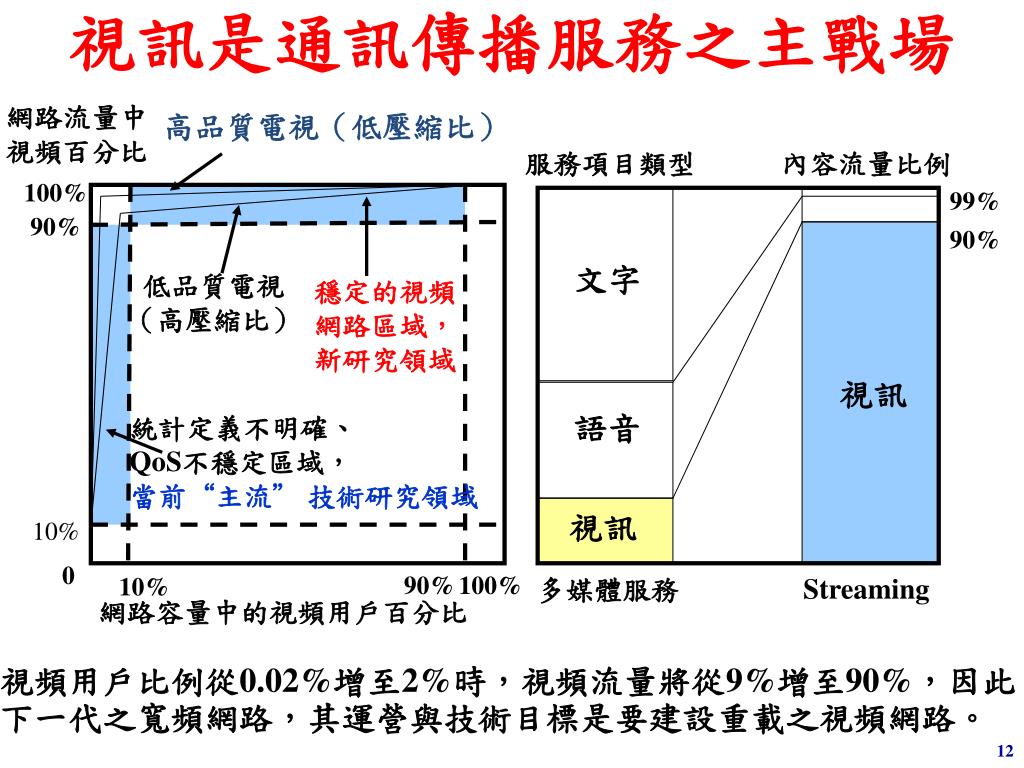

  12. 視訊是通訊傳播服務之主戰場 網路流量中 視頻百分比 高品質電視（低壓縮比） 服務項目類型 內容流量比例 100% 99% 90% 90% 文字 低品質電視 （高壓縮比） 穩定的視頻 網路區域， 新研究領域 視訊 語音 統計定義不明確、 QoS不穩定區域， 當前“主流” 技術研究領域 視訊 10% 0 10% 90% 100% 多媒體服務 Streaming 網路容量中的視頻用戶百分比 視頻用戶比例從0.02%增至2%時，視頻流量將從9%增至90%，因此下一代之寬頻網路，其運營與技術目標是要建設重載之視頻網路。

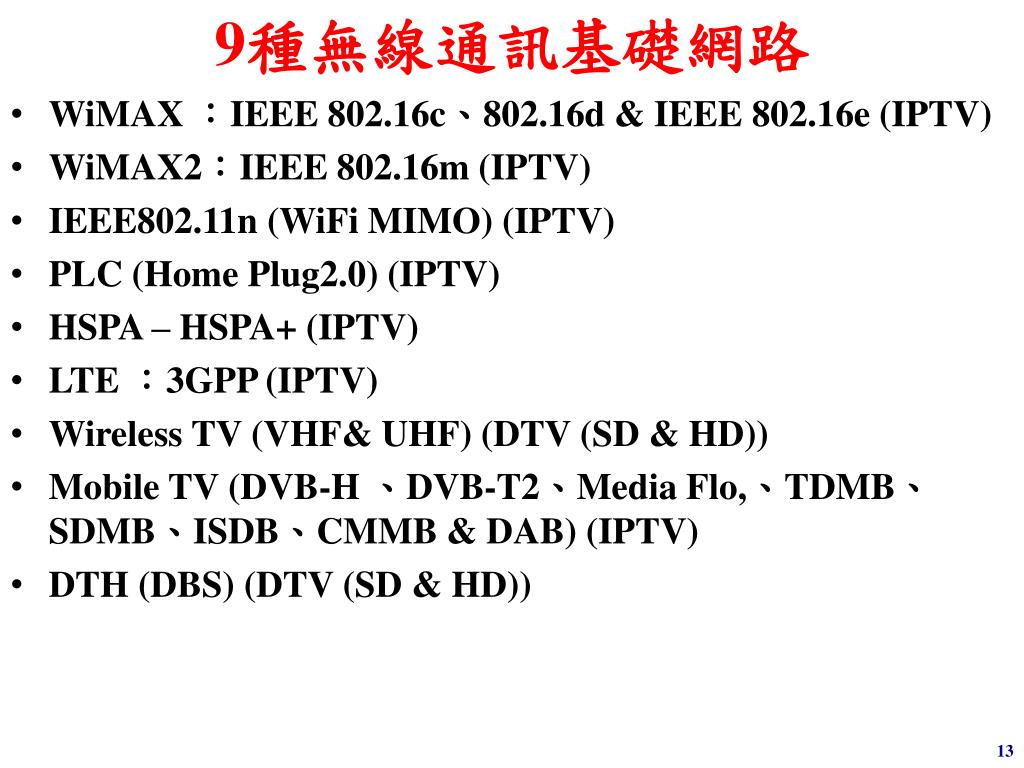

  13. 9種無線通訊基礎網路 WiMAX ：IEEE 802.16c、802.16d & IEEE 802.16e (IPTV) WiMAX2：IEEE 802.16m (IPTV) IEEE802.11n (WiFi MIMO) (IPTV) PLC (Home Plug2.0) (IPTV) HSPA – HSPA+ (IPTV) LTE ：3GPP (IPTV) Wireless TV (VHF& UHF) (DTV (SD & HD)) Mobile TV (DVB-H 、DVB-T2、Media Flo,、TDMB、SDMB、ISDB、CMMB & DAB) (IPTV) DTH (DBS) (DTV (SD & HD))

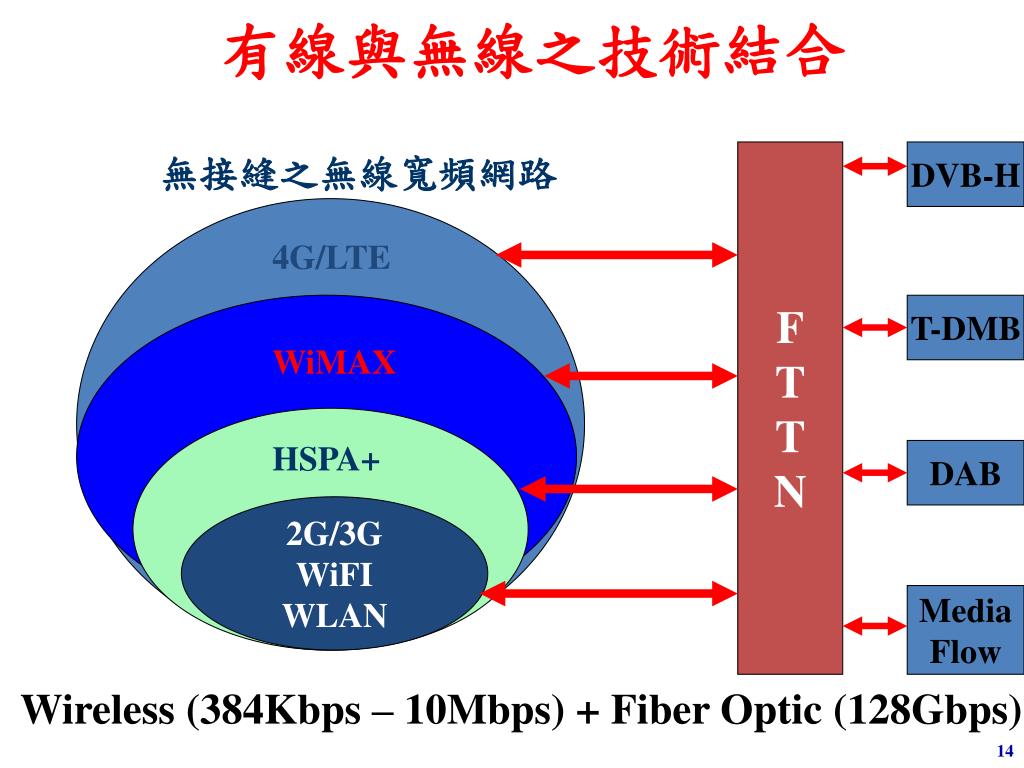

  14. 有線與無線之技術結合 無接縫之無線寬頻網路 F T T N DVB-H 4G/LTE T-DMB WiMAX HSPA+ DAB 2G/3G WiFI WLAN Media Flow Wireless (384Kbps – 10Mbps) + Fiber Optic (128Gbps)

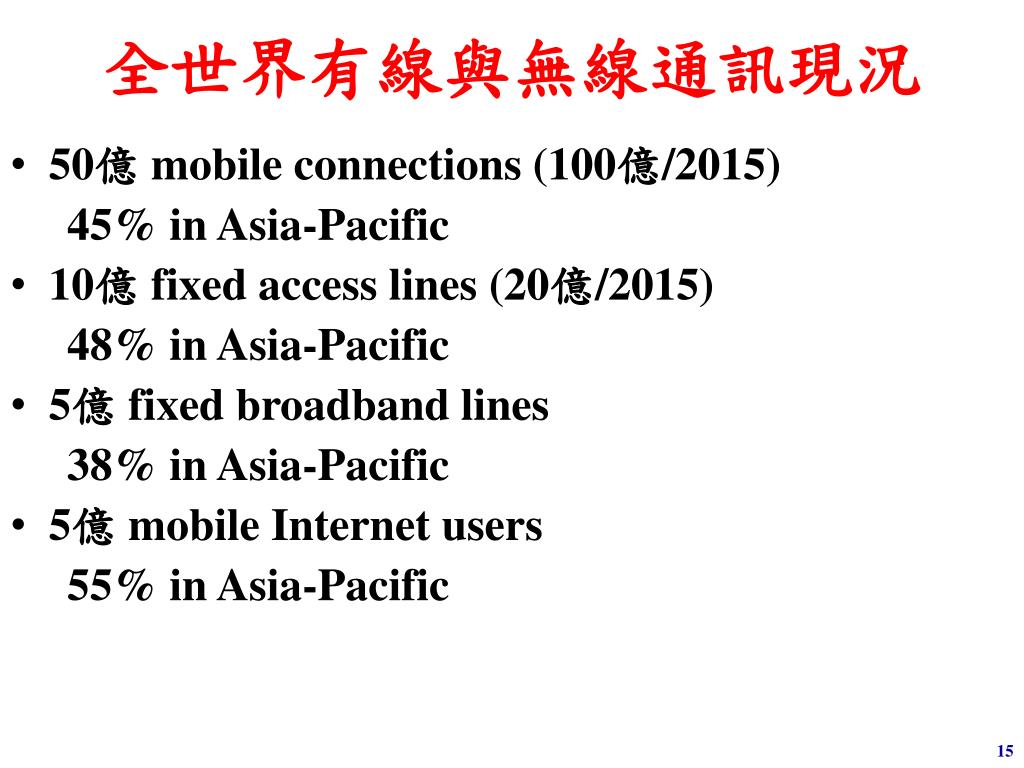

  15. 全世界有線與無線通訊現況 50億 mobile connections (100億/2015) 45% in Asia-Pacific 10億 fixed access lines (20億/2015) 48% in Asia-Pacific 5億 fixed broadband lines 38% in Asia-Pacific 5億 mobile Internet users 55% in Asia-Pacific

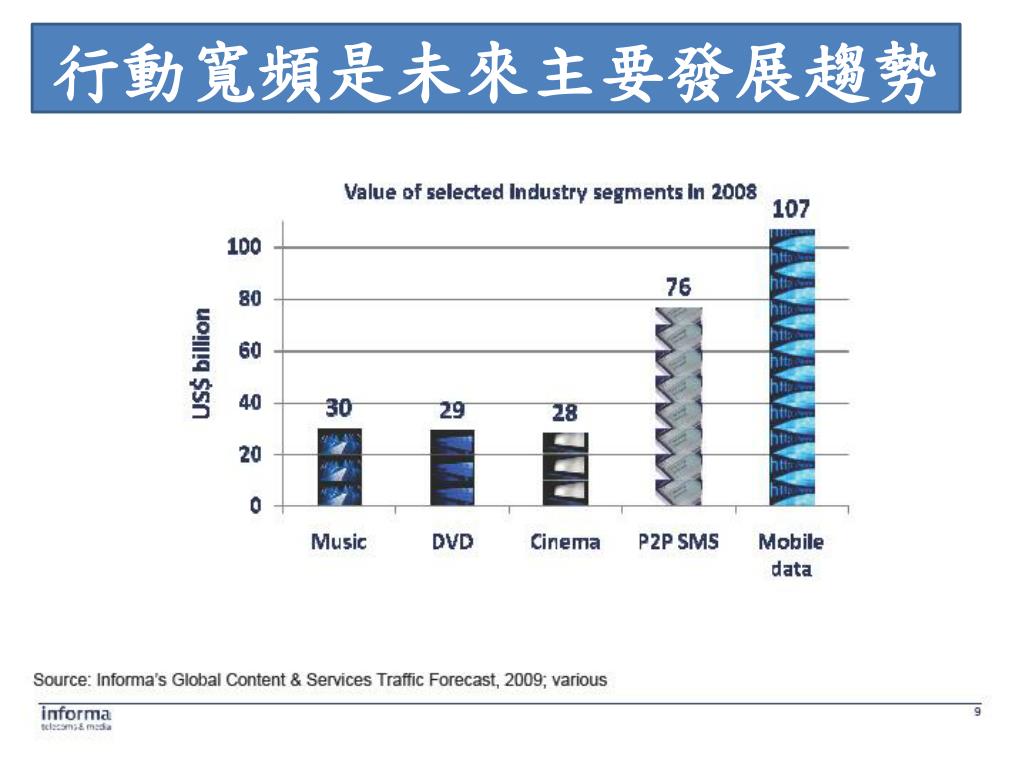

  16. 行動寬頻是未來主要發展趨勢

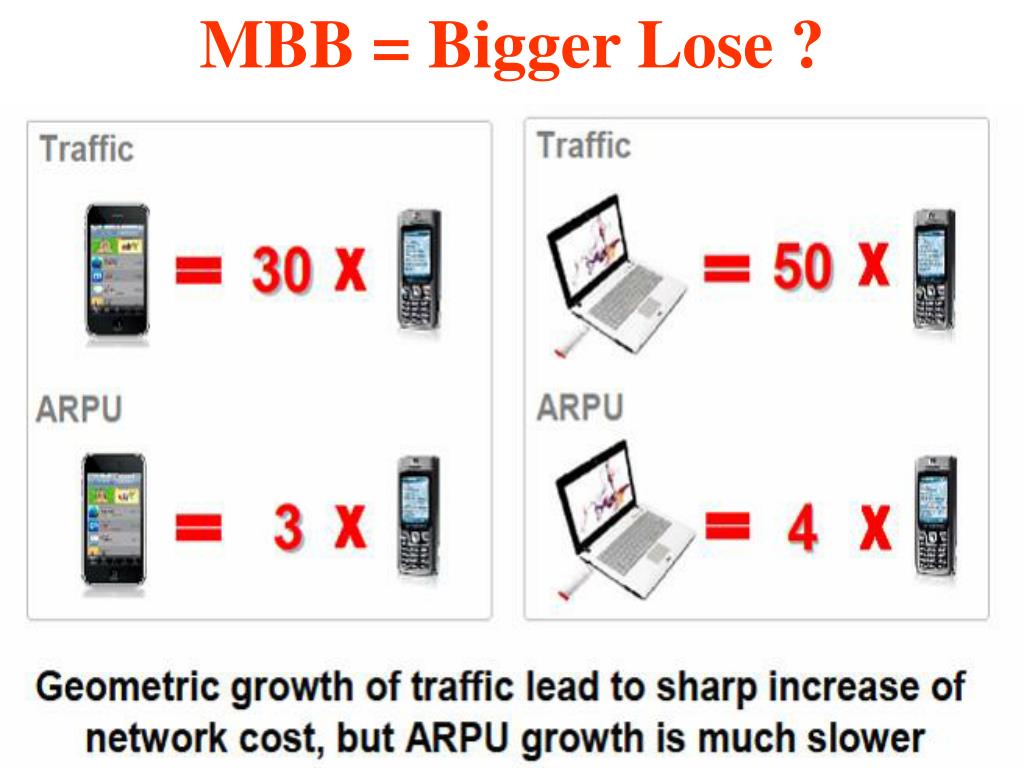

  17. MBB = Bigger Lose ?

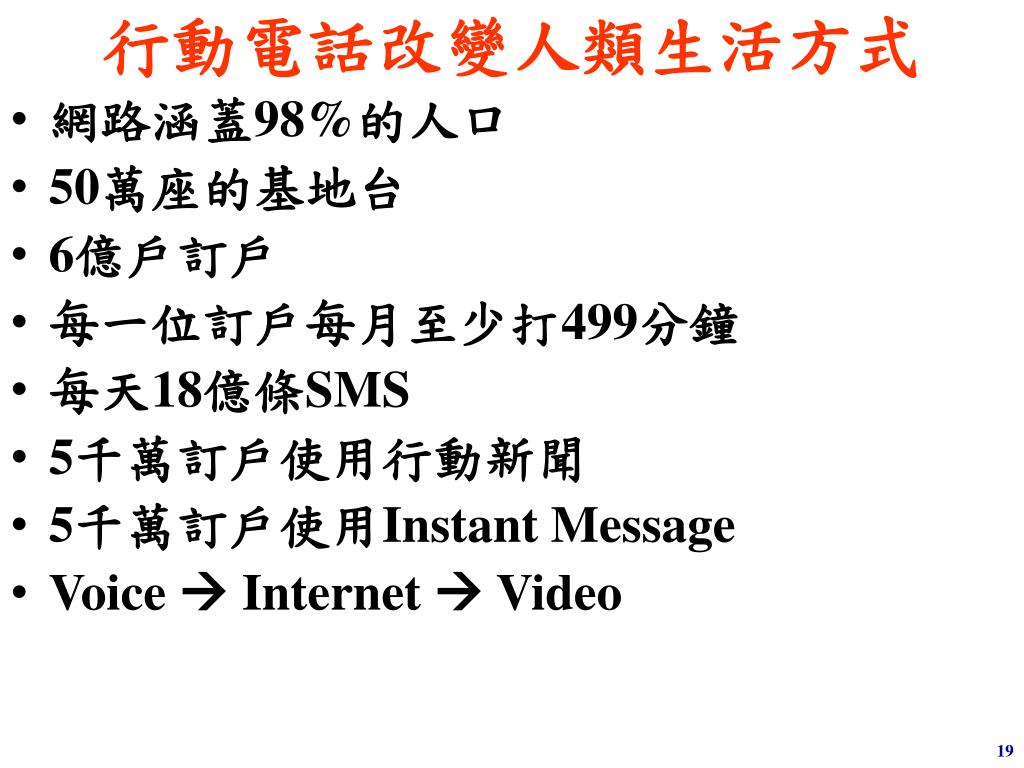

  18. 行動電話改變人類生活方式 • 網路涵蓋98%的人口 • 50萬座的基地台 • 6億戶訂戶 • 每一位訂戶每月至少打499分鐘 • 每天18億條SMS • 5千萬訂戶使用行動新聞 • 5千萬訂戶使用Instant Message • Voice  Internet  Video

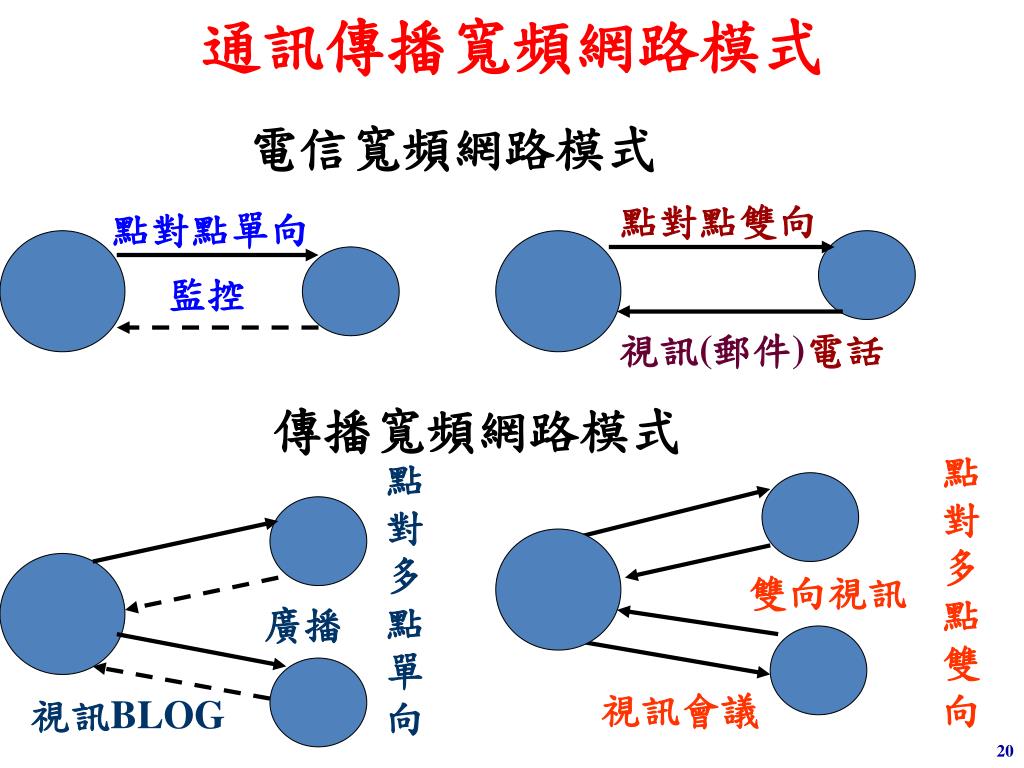

  19. 通訊傳播寬頻網路模式 電信寬頻網路模式 點對點雙向 點對點單向 監控 視訊(郵件)電話 傳播寬頻網路模式 點 對 多 點 雙 向 點 對 多 點 單 向 雙向視訊 廣播 視訊會議 視訊BLOG

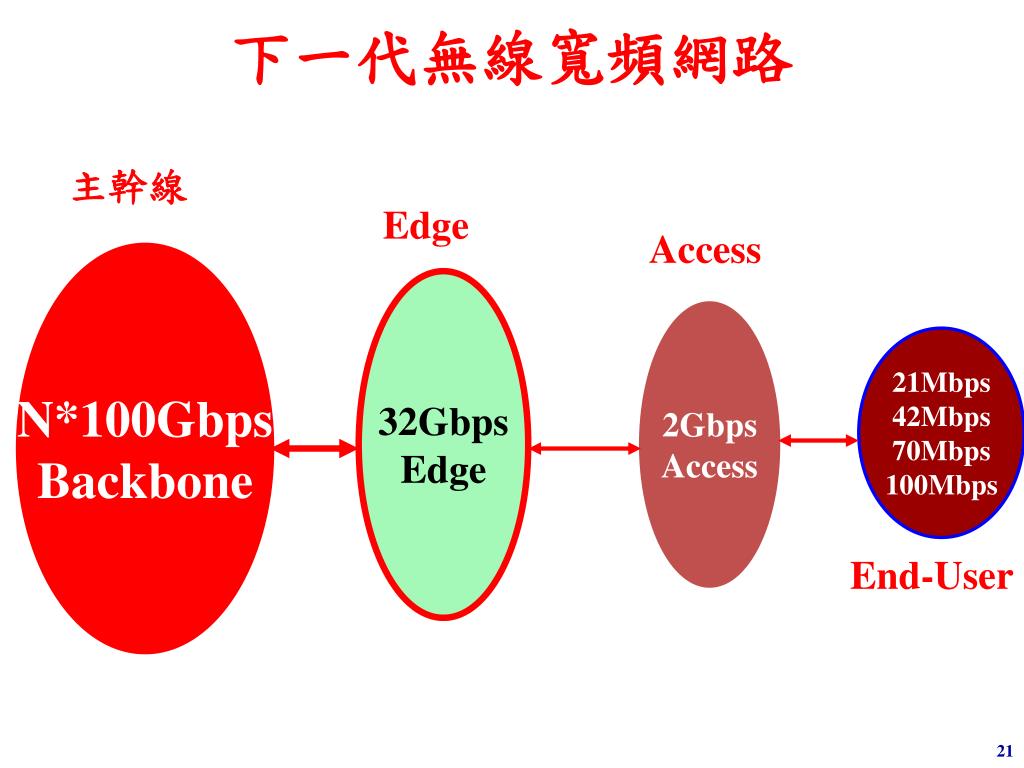

  20. 下一代無線寬頻網路 主幹線 Edge Access N*100Gbps Backbone 32Gbps Edge 2Gbps Access 21Mbps 42Mbps 70Mbps 100Mbps End-User

  21. 終端平台 (服務為王) 可 串 接 8 台 機 上 盒 數位 終端 IP 電話號碼 H O M E P L U G H O M E P L U G 傳輸 平台 中央廚房 營運平台 NB H.264雙向編解碼 提供3 + 1網服務 PMP PDA WiFi DTV & HDTV

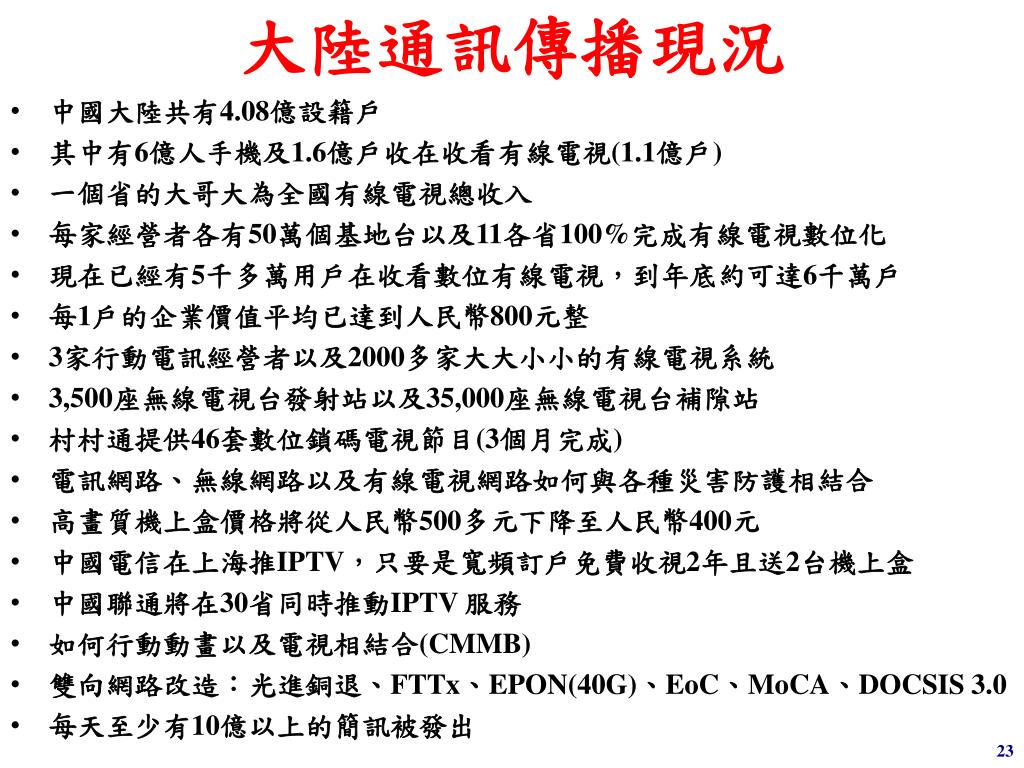

  22. 大陸通訊傳播現況 • 中國大陸共有4.08億設籍戶 • 其中有6億人手機及1.6億戶收在收看有線電視(1.1億戶) • 一個省的大哥大為全國有線電視總收入 • 每家經營者各有50萬個基地台以及11各省100%完成有線電視數位化 • 現在已經有5千多萬用戶在收看數位有線電視，到年底約可達6千萬戶 • 每1戶的企業價值平均已達到人民幣800元整 • 3家行動電訊經營者以及2000多家大大小小的有線電視系統 • 3,500座無線電視台發射站以及35,000座無線電視台補隙站 • 村村通提供46套數位鎖碼電視節目(3個月完成) • 電訊網路、無線網路以及有線電視網路如何與各種災害防護相結合 • 高畫質機上盒價格將從人民幣500多元下降至人民幣400元 • 中國電信在上海推IPTV，只要是寬頻訂戶免費收視2年且送2台機上盒 • 中國聯通將在30省同時推動IPTV 服務 • 如何行動動畫以及電視相結合(CMMB) • 雙向網路改造：光進銅退、FTTx、EPON(40G)、EoC、MoCA、DOCSIS 3.0 • 每天至少有10億以上的簡訊被發出

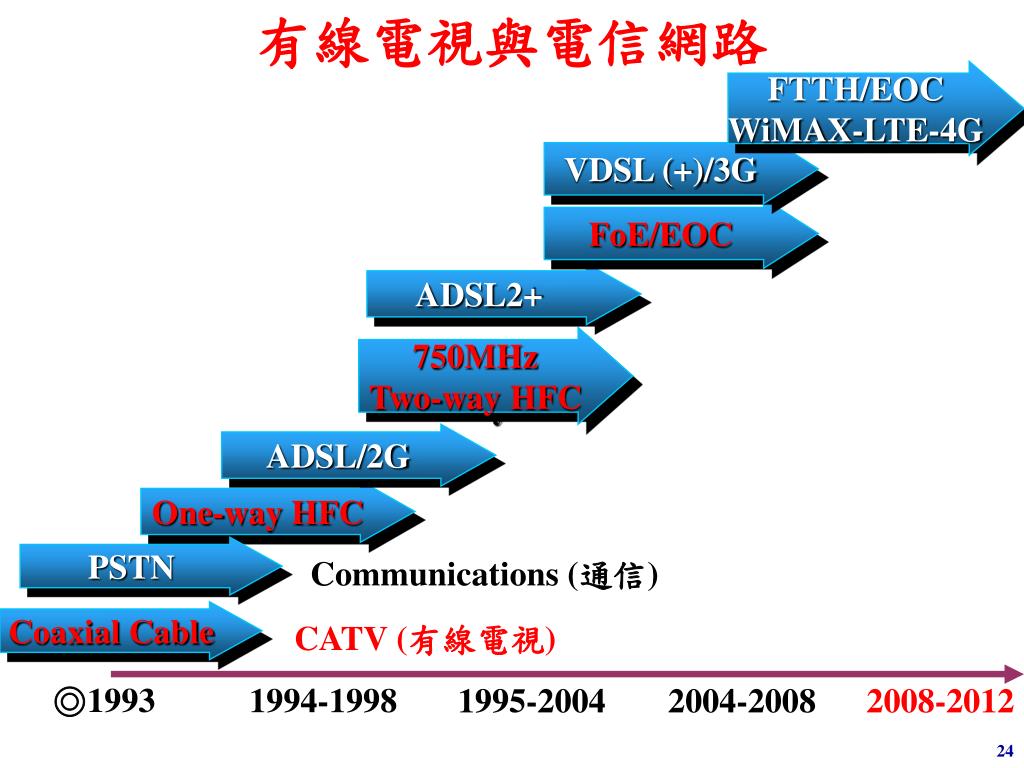

  23. 有線電視與電信網路 FTTH/EOC WiMAX-LTE-4G VDSL (+)/3G FoE/EOC ADSL2+ 750MHz Two-way HFC ADSL/2G One-way HFC PSTN Communications (通信) Coaxial Cable CATV (有線電視) ◎1993 1994-1998 1995-2004 2004-2008 2008-2012

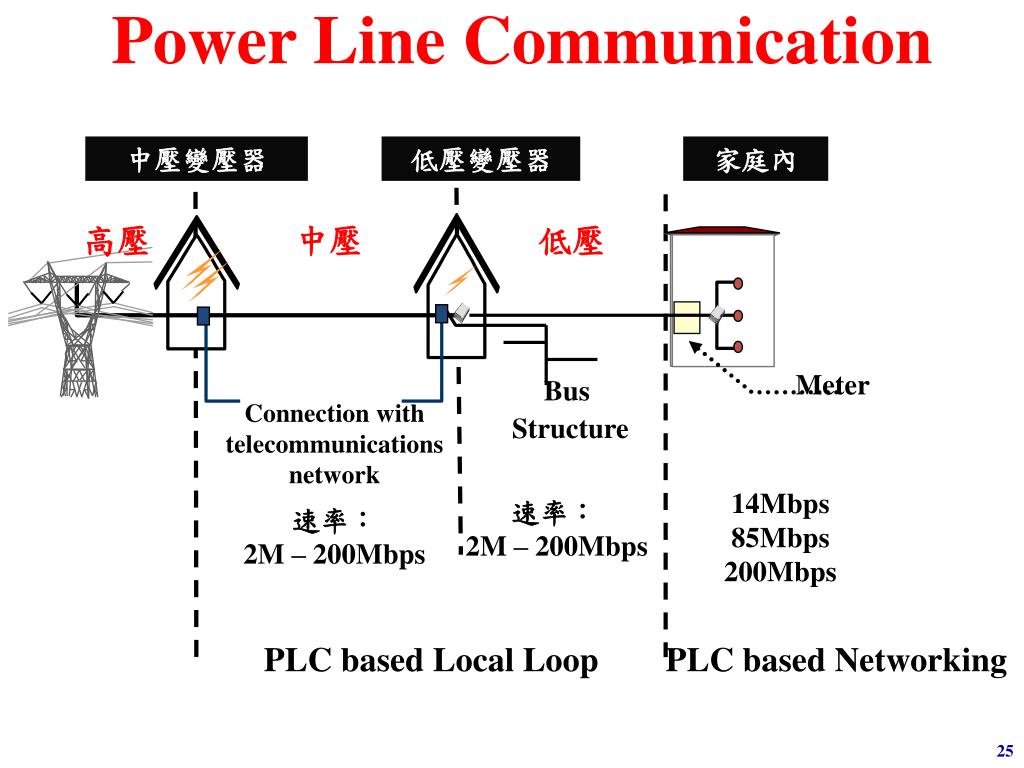

  24. Power Line Communication 中壓變壓器 低壓變壓器 家庭內 高壓 中壓 低壓 Meter Bus Structure Connection with telecommunications network 14Mbps 85Mbps 200Mbps 速率： 2M – 200Mbps 速率： 2M – 200Mbps PLC based Local Loop PLC based Networking

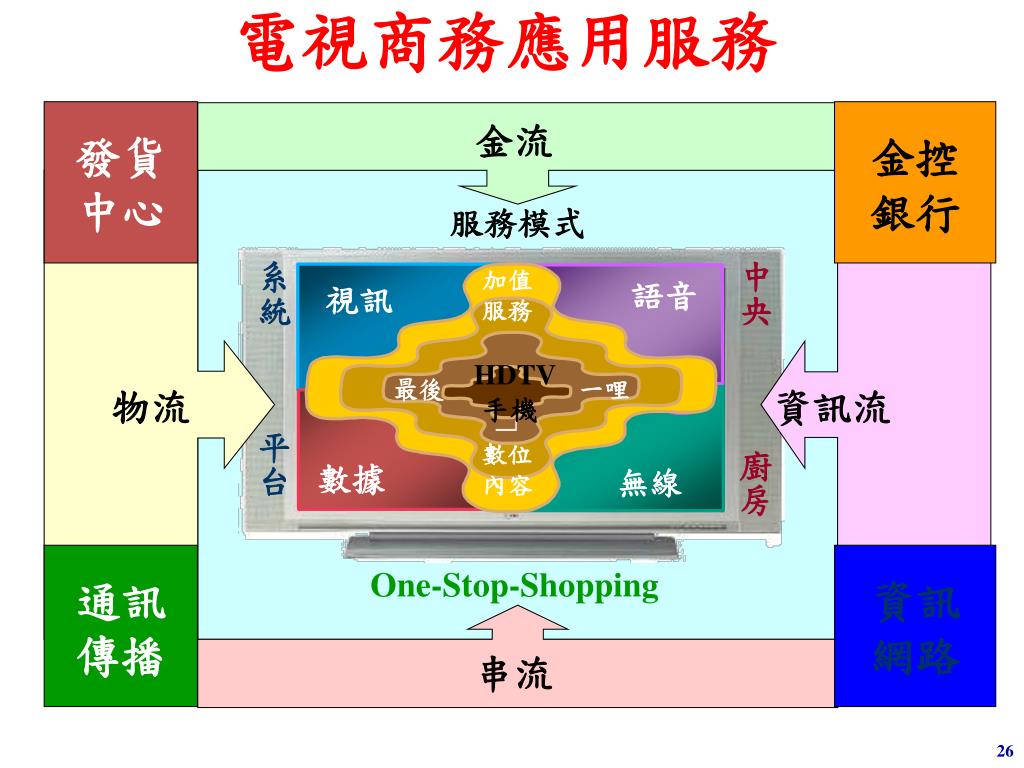

  25. 電視商務應用服務 視訊 語音 數據 無線 發貨 中心 金控 銀行 金流 服務模式 系統 平台 中央 廚房 加值 服務 金流 HDTV 手機 最後 一哩 物流 資訊流 數位 內容 通訊 傳播 資訊 網路 One-Stop-Shopping 串流

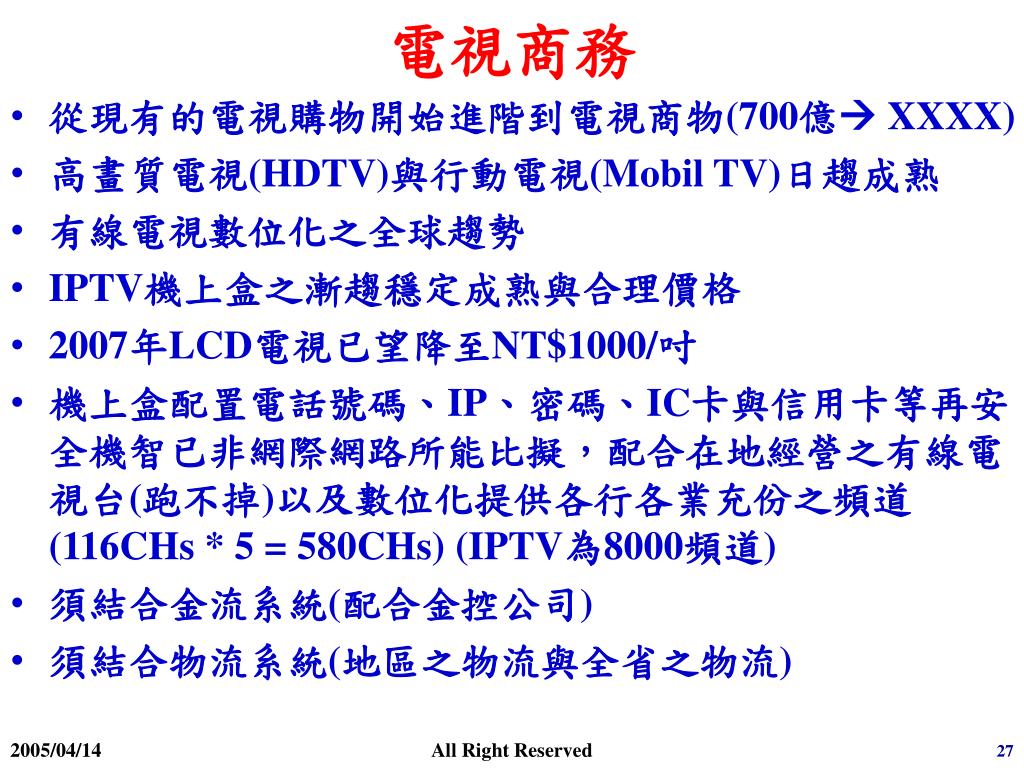

  26. 電視商務 從現有的電視購物開始進階到電視商物(700億 XXXX) 高畫質電視(HDTV)與行動電視(Mobil TV)日趨成熟 有線電視數位化之全球趨勢 IPTV機上盒之漸趨穩定成熟與合理價格 2007年LCD電視已望降至NT$1000/吋 機上盒配置電話號碼、IP、密碼、IC卡與信用卡等再安全機智已非網際網路所能比擬，配合在地經營之有線電視台(跑不掉)以及數位化提供各行各業充份之頻道(116CHs * 5 = 580CHs) (IPTV為8000頻道) 須結合金流系統(配合金控公司) 須結合物流系統(地區之物流與全省之物流) 2005/04/14 All Right Reserved

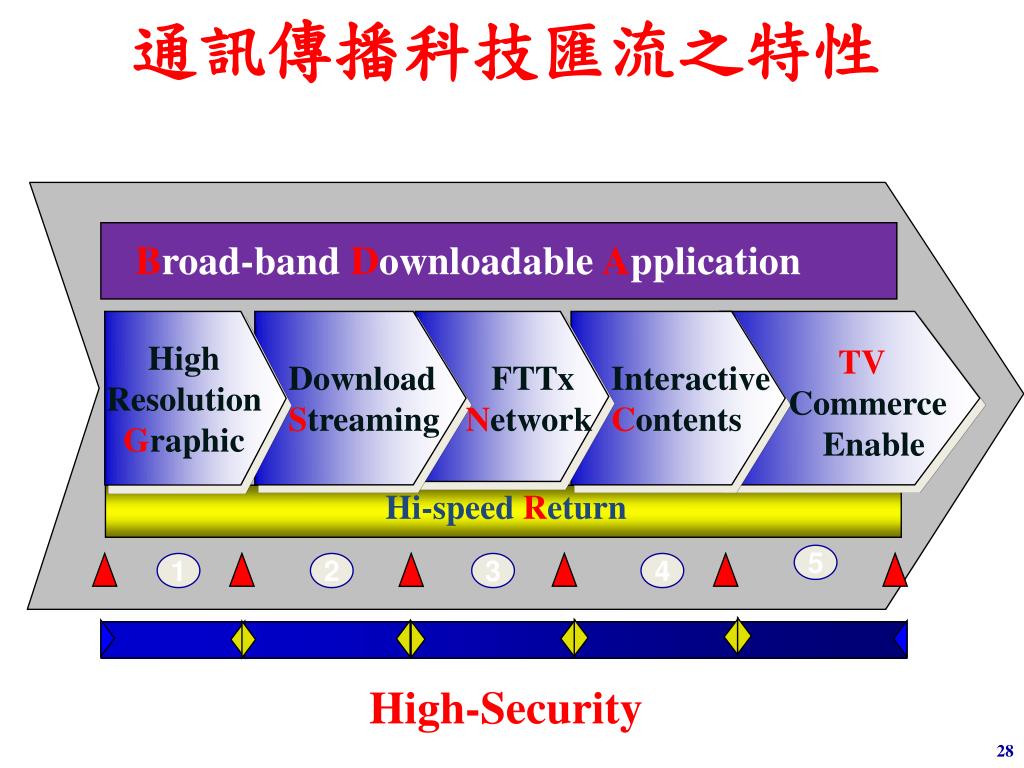

  27. 通訊傳播科技匯流之特性 Broad-band Downloadable Application High Resolution Graphic TV Commerce Enable Download Streaming FTTx Network Interactive Contents Hi-speed Return 5 1 2 3 4 High-Security

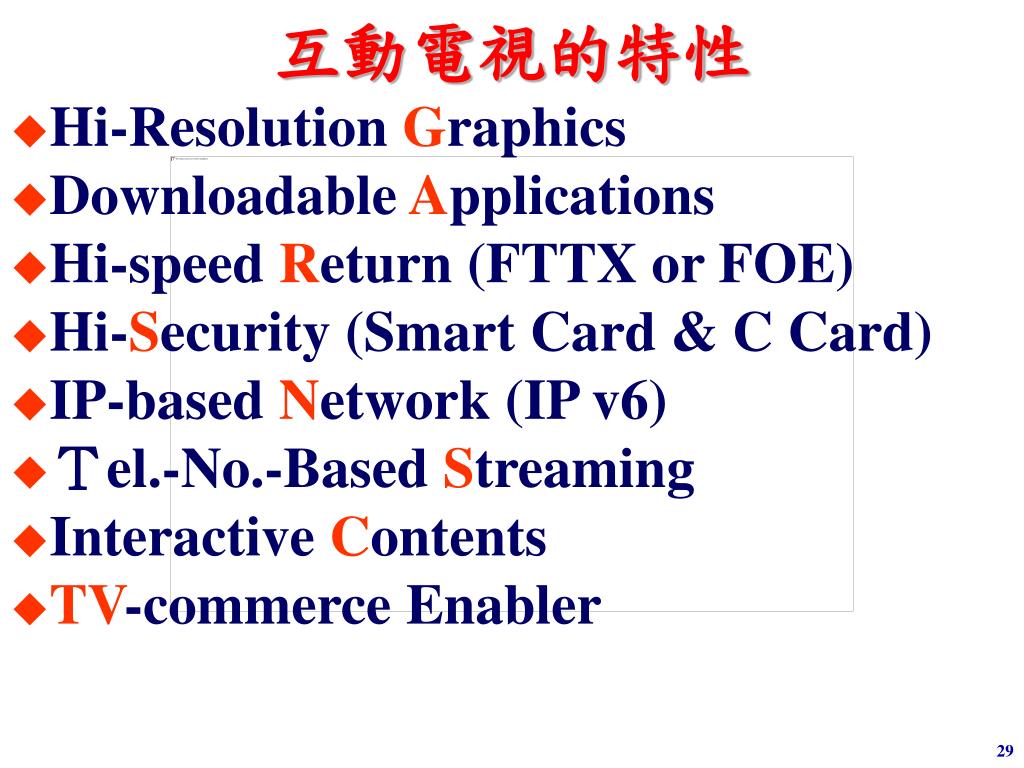

  28. 互動電視的特性 • Hi-Resolution Graphics • Downloadable Applications • Hi-speed Return (FTTX or FOE) • Hi-Security (Smart Card & C Card) • IP-based Network (IP v6) • Ｔel.-No.-Based Streaming • Interactive Contents • TV-commerce Enabler

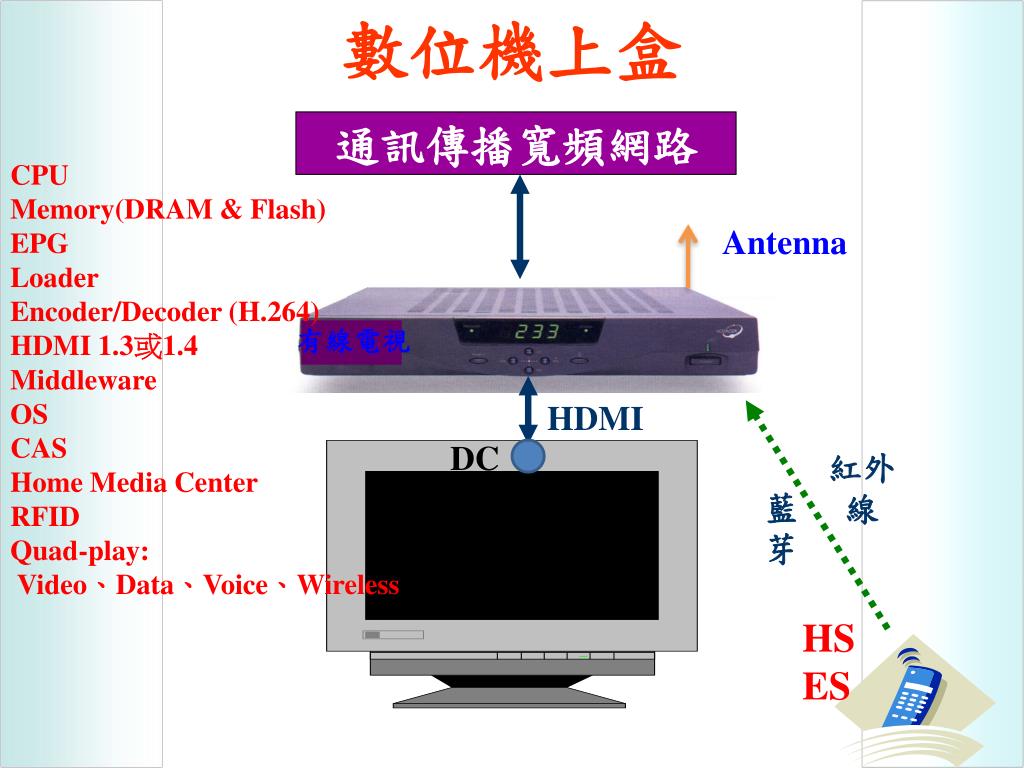

  29. 數位機上盒 通訊傳播寬頻網路 CPU Memory(DRAM & Flash) EPG Loader Encoder/Decoder (H.264) HDMI 1.3或1.4 Middleware OS CAS Home Media Center RFID Quad-play: Video、Data、Voice、Wireless Antenna 有線電視 HDMI DC 紅外 線 藍 芽 數位電視 HS ES 30

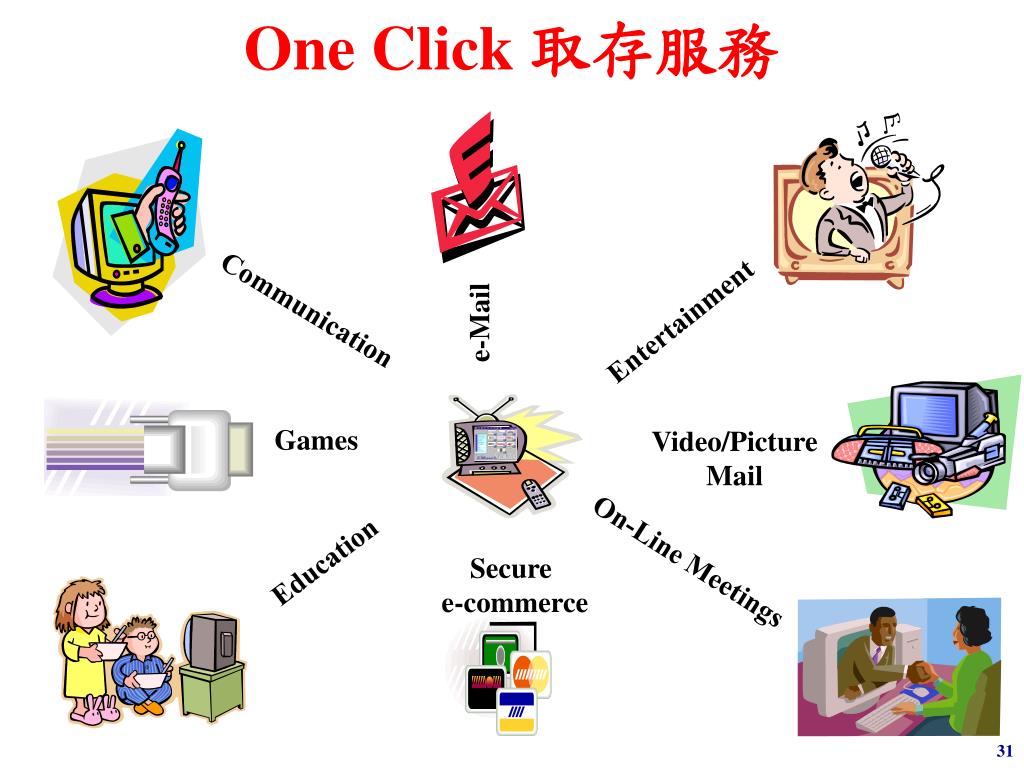

  30. One Click 取存服務 Communication Entertainment e-Mail Games Video/Picture Mail On-Line Meetings Education Secure e-commerce 31

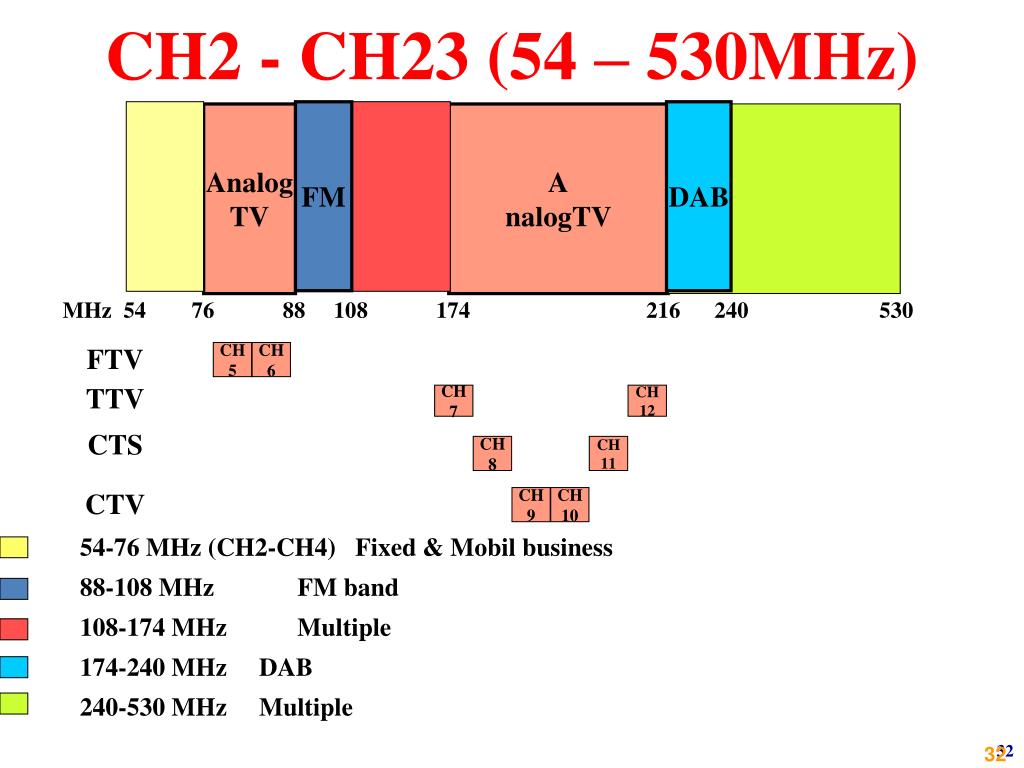

  31. CH2 - CH23 (54 – 530MHz) FM DAB Analog TV A nalogTV MHz 54 76 88 108 174 216 240 530 CH 5 CH 6 FTV CH 7 CH 12 TTV CTS CH 8 CH 11 CTV CH 9 CH 10 54-76 MHz (CH2-CH4) Fixed & Mobil business 88-108 MHz FM band 108-174 MHz Multiple 174-240 MHz DAB 240-530 MHz Multiple 32

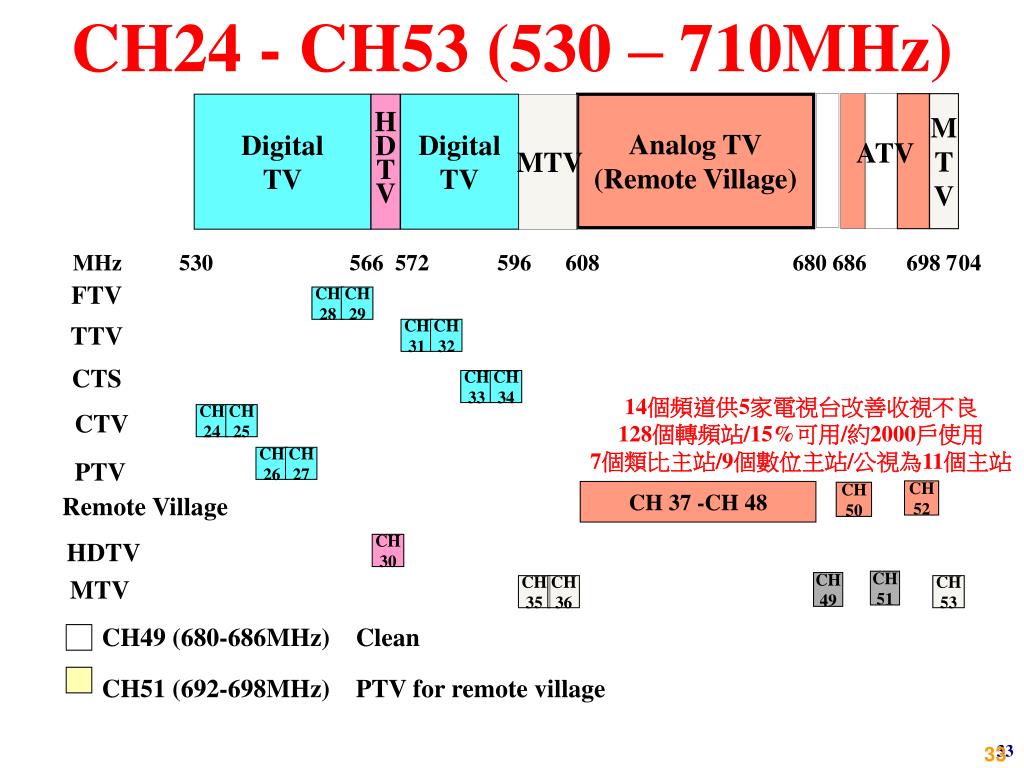

  32. CH24 - CH53 (530 – 710MHz) M T V Digital TV H D T V Digital TV MTV Analog TV (Remote Village) ATV MHz 530 566 572 596 608 680 686 698 704 CH 28 CH 29 FTV CH 31 CH 32 TTV CH 33 CH 34 CTS CH 24 CH 25 CH 26 CH 27 CH 52 CH 50 CH 37 -CH 48 Remote Village CH 30 CH 35 CH 36 CH 53 MTV CH 51 CH49 (680-686MHz) Clean CH51 (692-698MHz) PTV for remote village 14個頻道供5家電視台改善收視不良 128個轉頻站/15%可用/約2000戶使用 7個類比主站/9個數位主站/公視為11個主站 CTV PTV HDTV CH 49 33

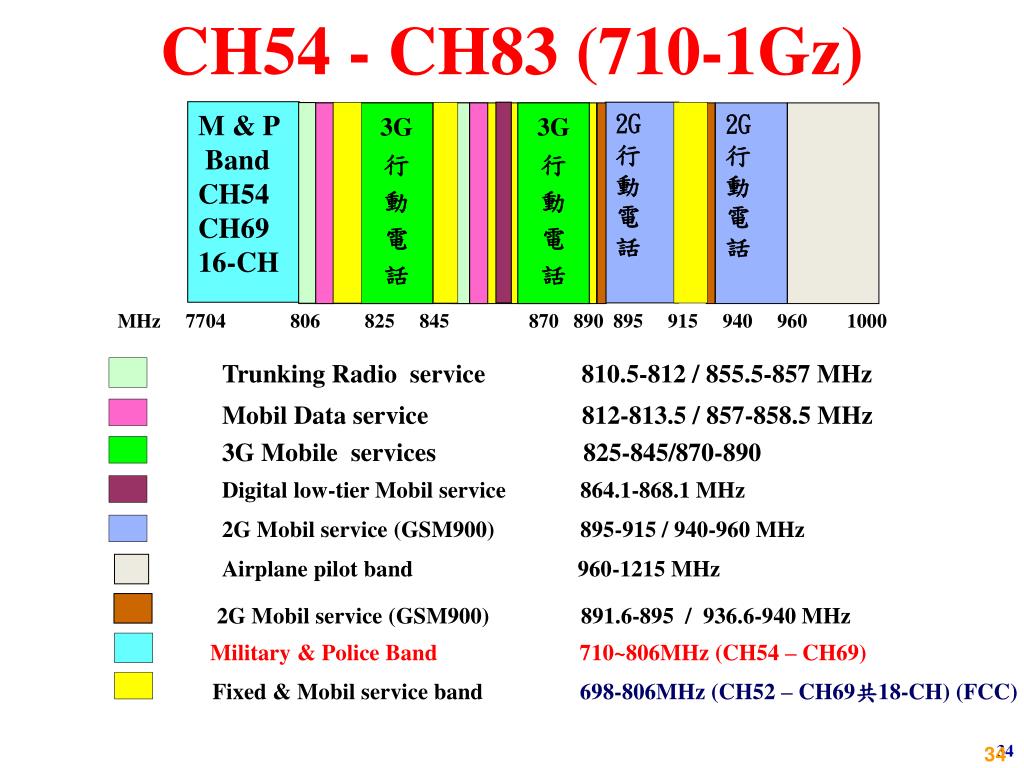

  33. CH54 - CH83 (710-1Gz) 2G 行 動 電 話 3G 行 動 電 話 3G 行 動 電 話 2G 行 動 電 話 MHz 7704 806 825 845 870 890 895 915 940 960 1000 Trunking Radio service 810.5-812 / 855.5-857 MHz Mobil Data service 812-813.5 / 857-858.5 MHz Fixed & Mobil service band 698-806MHz (CH52 – CH69共18-CH) (FCC) 3G Mobile services 825-845/870-890 Digital low-tier Mobil service 864.1-868.1 MHz 2G Mobil service (GSM900) 895-915 / 940-960 MHz Military & Police Band 710~806MHz (CH54 – CH69) Airplane pilot band 960-1215 MHz 2G Mobil service (GSM900) 891.6-895 / 936.6-940 MHz M & P Band CH54 CH69 16-CH 34

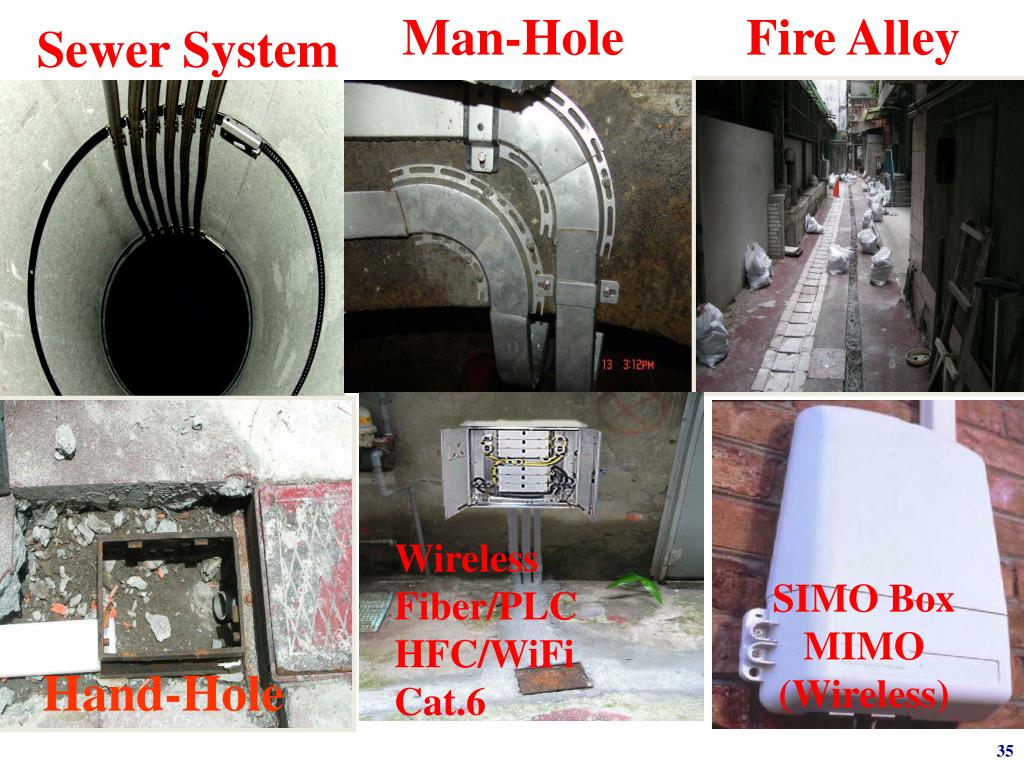

  34. Sewer System Man-Hole Fire Alley Wireless Fiber/PLC HFC/WiFi Cat.6 SIMO Box MIMO (Wireless) Hand-Hole

  35. Broad-band to the Remote Villages (2007) 2Mbps to Household Broad-band to the Tribes (2008) Digital Wireless to Tribes (2010) Cable TV to Remote Villages (2010) Voice、Data、Video & Wireless to Remote Villages 36

  36. 13 Aboriginal Groups 47 kind Languages 470,000 people 37

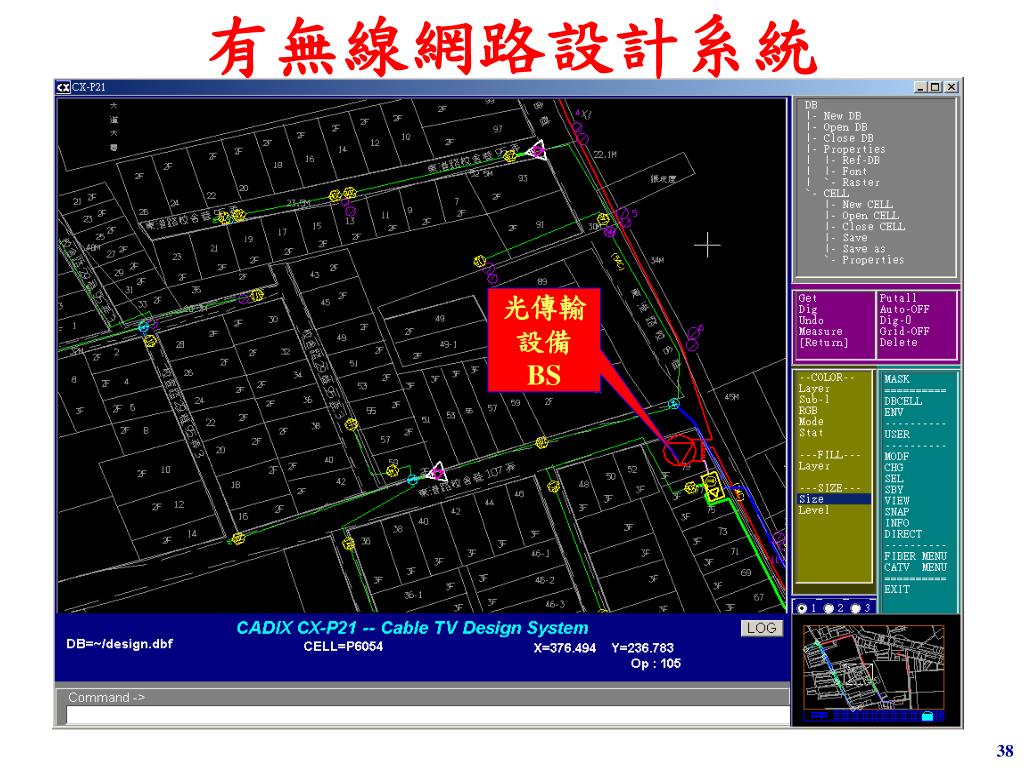

  37. 有無線網路設計系統 光傳輸設備 BS

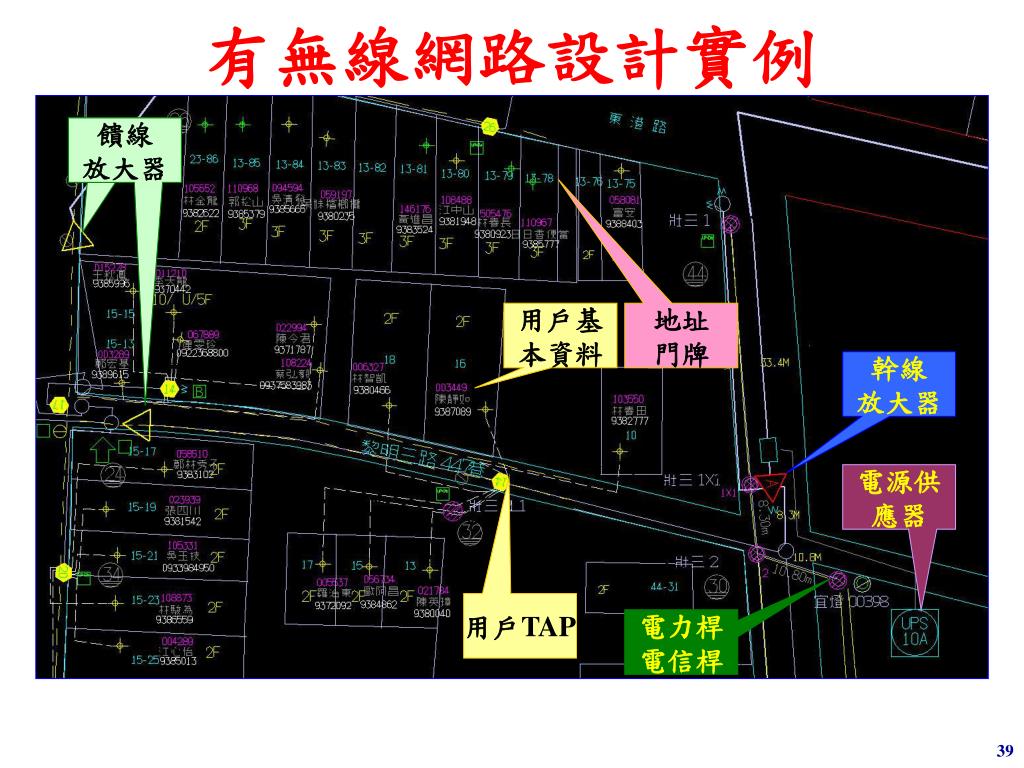

  38. 有無線網路設計實例 饋線 放大器 饋線 放大器 用戶基本資料 地址 門牌 幹線 放大器 電源供應器 用戶TAP 電力桿 電信桿

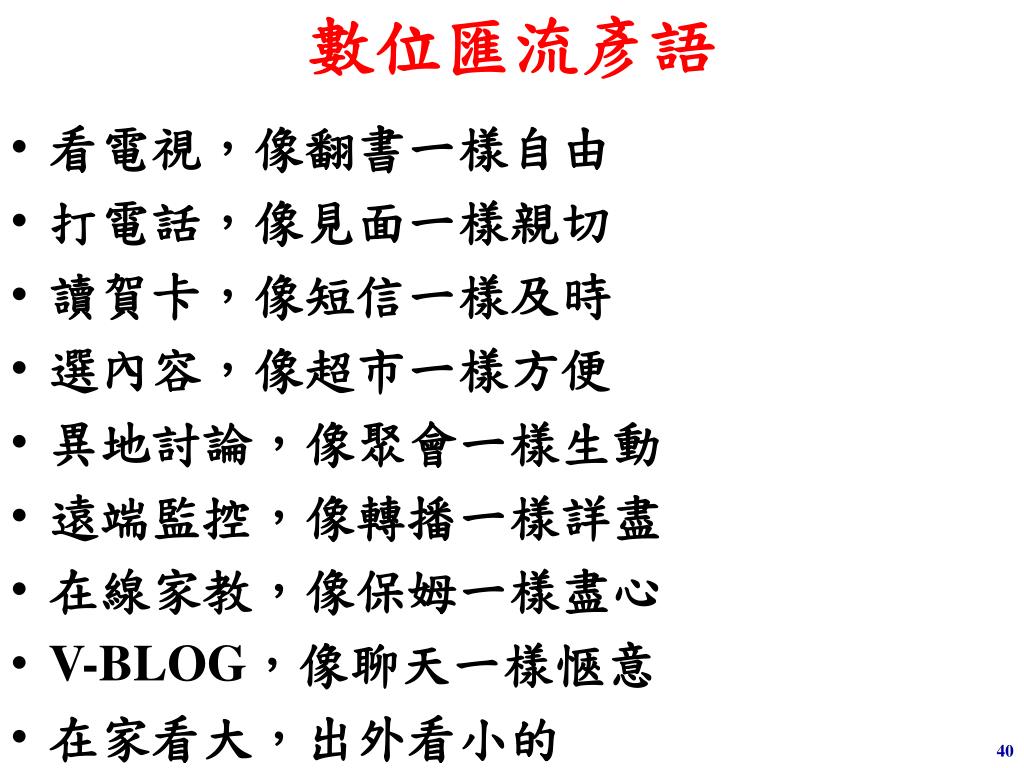

  39. 數位匯流彥語 • 看電視，像翻書一樣自由 • 打電話，像見面一樣親切 • 讀賀卡，像短信一樣及時 • 選內容，像超市一樣方便 • 異地討論，像聚會一樣生動 • 遠端監控，像轉播一樣詳盡 • 在線家教，像保姆一樣盡心 • V-BLOG，像聊天一樣愜意 • 在家看大，出外看小的

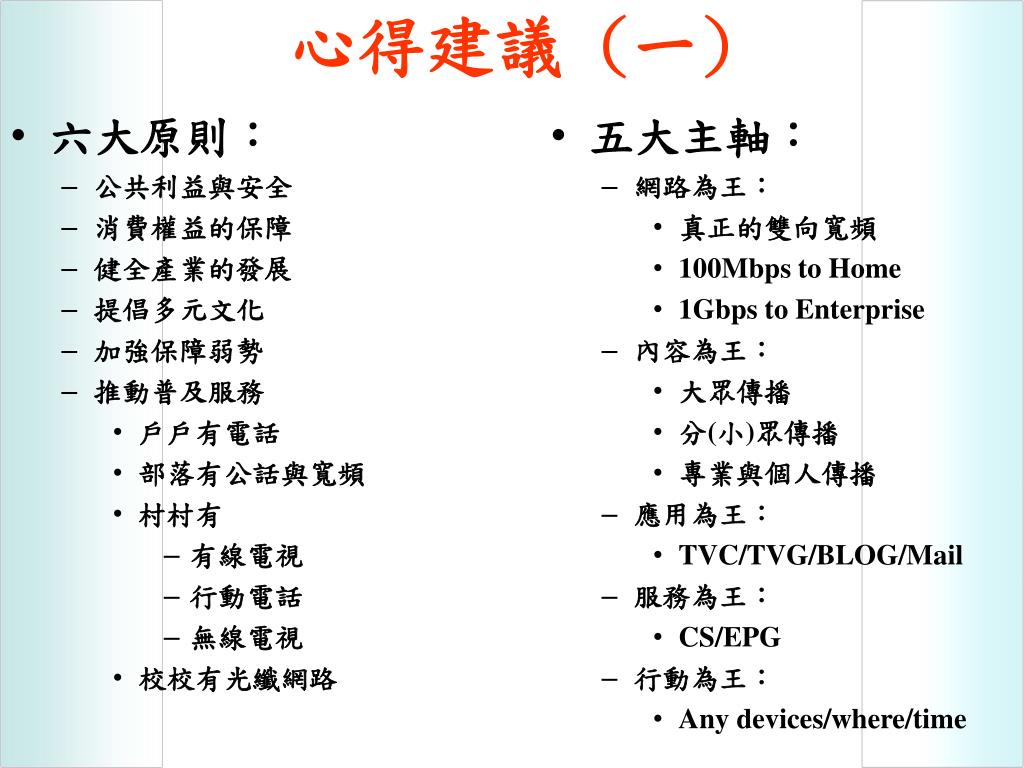

  40. 心得建議 (一) 六大原則： 公共利益與安全 消費權益的保障 健全產業的發展 提倡多元文化 加強保障弱勢 推動普及服務 戶戶有電話 部落有公話與寬頻 村村有 有線電視 行動電話 無線電視 校校有光纖網路 五大主軸： 網路為王： 真正的雙向寬頻 100Mbps to Home 1Gbps to Enterprise 內容為王： 大眾傳播 分(小)眾傳播 專業與個人傳播 應用為王： TVC/TVG/BLOG/Mail 服務為王： CS/EPG 行動為王： Any devices/where/time

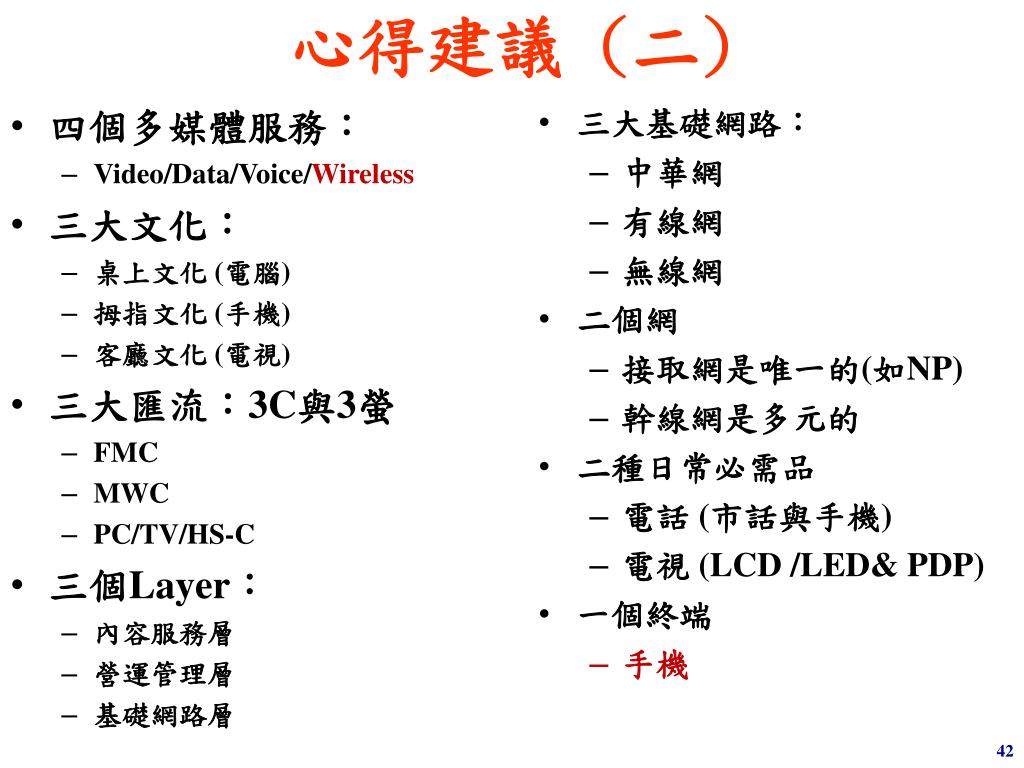

  41. 心得建議 (二) • 四個多媒體服務： • Video/Data/Voice/Wireless • 三大文化： • 桌上文化 (電腦) • 拇指文化 (手機) • 客廳文化 (電視) • 三大匯流：3C與3螢 • FMC • MWC • PC/TV/HS-C • 三個Layer： • 內容服務層 • 營運管理層 • 基礎網路層 • 三大基礎網路： • 中華網 • 有線網 • 無線網 • 二個網 • 接取網是唯一的(如NP) • 幹線網是多元的 • 二種日常必需品 • 電話 (市話與手機) • 電視 (LCD /LED& PDP) • 一個終端 • 手機

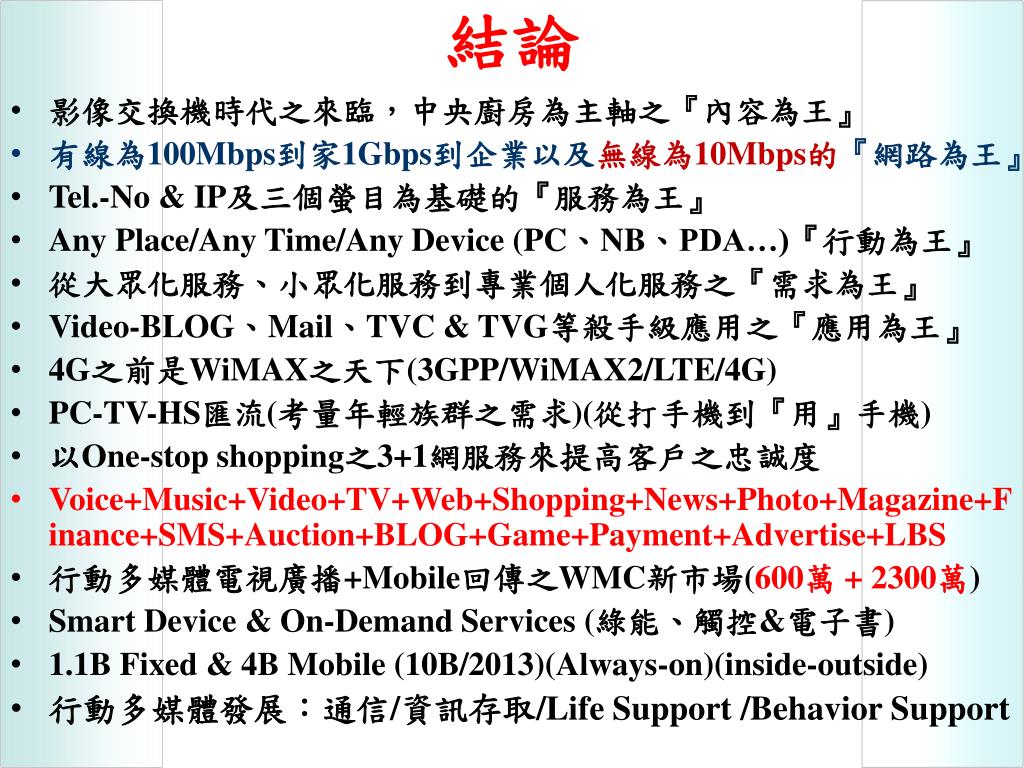

  42. 結論 影像交換機時代之來臨，中央廚房為主軸之『內容為王』 有線為100Mbps到家1Gbps到企業以及無線為10Mbps的『網路為王』 Tel.-No & IP及三個螢目為基礎的『服務為王』 Any Place/Any Time/Any Device (PC、NB、PDA…)『行動為王』 從大眾化服務、小眾化服務到專業個人化服務之『需求為王』 Video-BLOG、Mail、TVC & TVG等殺手級應用之『應用為王』 4G之前是WiMAX之天下(3GPP/WiMAX2/LTE/4G) PC-TV-HS匯流(考量年輕族群之需求)(從打手機到『用』手機) 以One-stop shopping之3+1網服務來提高客戶之忠誠度 Voice+Music+Video+TV+Web+Shopping+News+Photo+Magazine+Finance+SMS+Auction+BLOG+Game+Payment+Advertise+LBS 行動多媒體電視廣播+Mobile回傳之WMC新市場(600萬 + 2300萬) Smart Device & On-Demand Services (綠能、觸控&電子書) 1.1B Fixed & 4B Mobile (10B/2013)(Always-on)(inside-outside) 行動多媒體發展：通信/資訊存取/Life Support /Behavior Support

  43. 2010年12月03日 無線廣播 無線電話 無線電視 加值服務 謝謝你 無線寬頻網路 高畫質電視 有線加無線 天下無敵 多媒體碼流　電視商務
