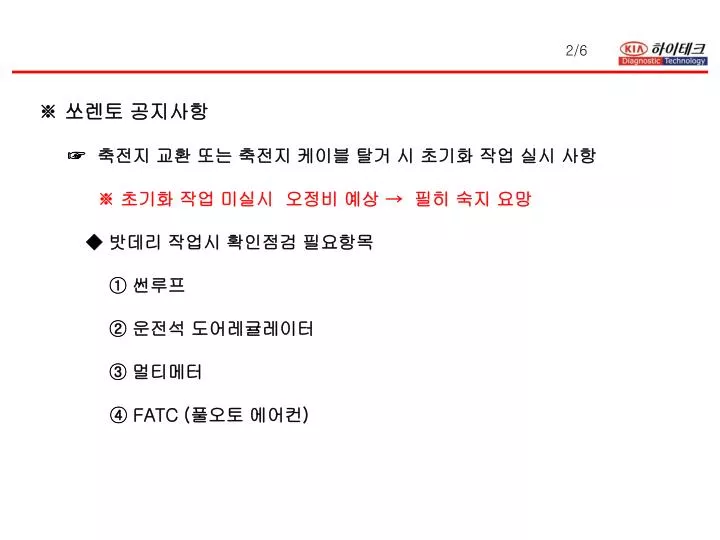

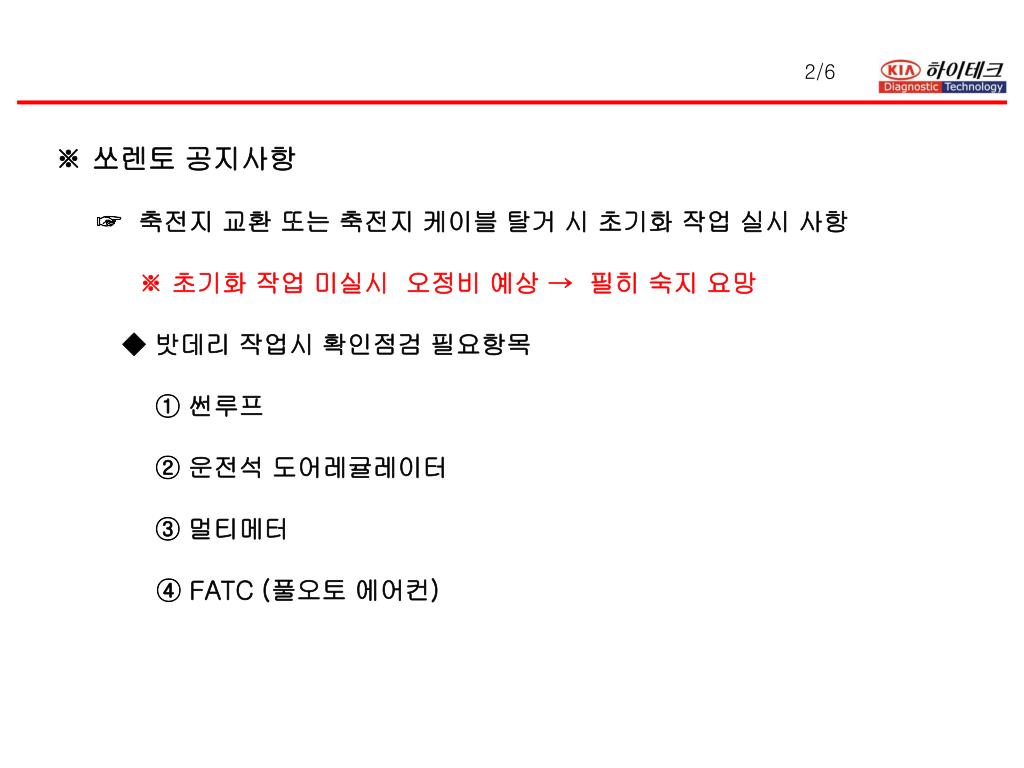

2/6 ※ 쏘렌토 공지사항 ☞ 축전지 교환 또는 축전지 케이블 탈거 시 초기화 작업 실시 사항 ※ 초기화 작업 미실시 오정비 예상 → 필히 숙지 요망 ◆ 밧데리 작업시 확인점검 필요항목 ① 썬루프 ② 운전석 도어레귤레이터 ③ 멀티메터 ④ FATC (풀오토 에어컨)

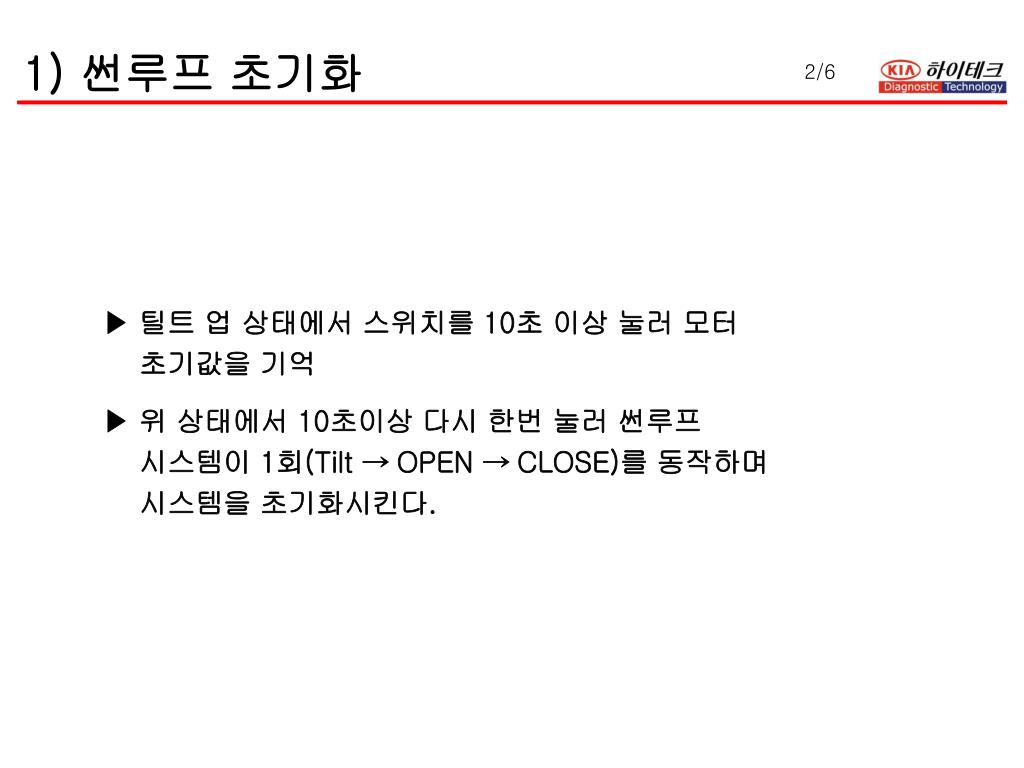

1)썬루프 초기화 2/6 ▶ 틸트 업 상태에서 스위치를 10초 이상 눌러 모터 초기값을 기억 ▶ 위 상태에서 10초이상 다시 한번 눌러 썬루프 시스템이 1회(Tilt →OPEN →CLOSE)를 동작하며 시스템을 초기화시킨다.

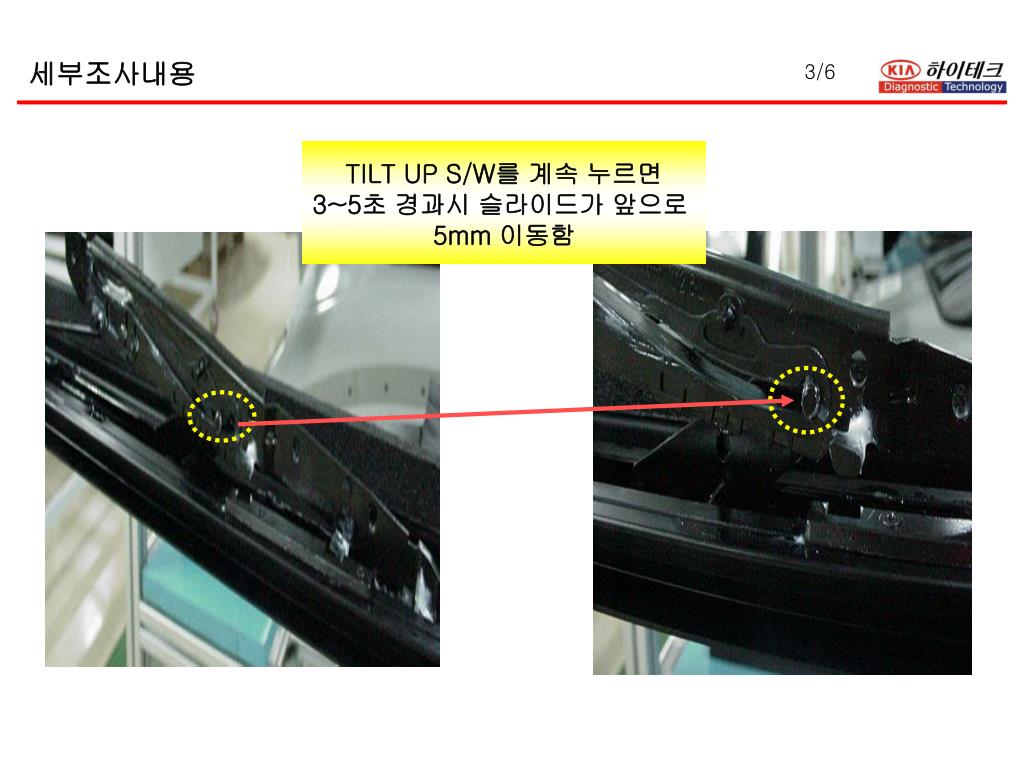

세부조사내용 3/6 TILT UP S/W를 계속 누르면 3~5초 경과시 슬라이드가 앞으로 5mm 이동함

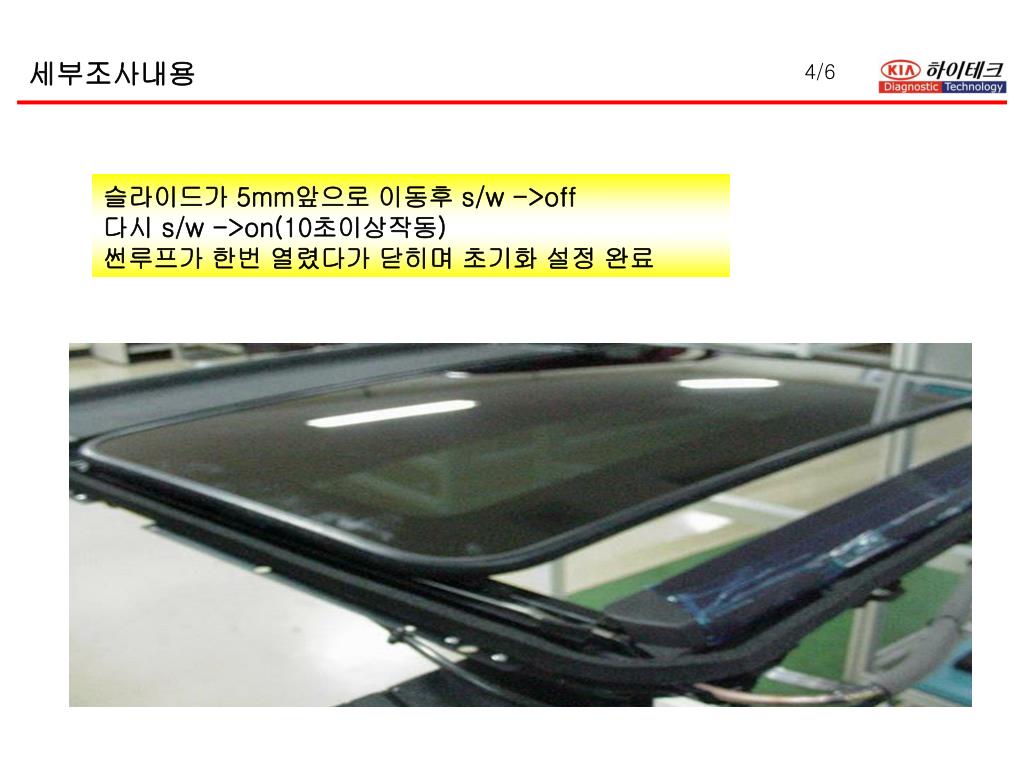

세부조사내용 4/6 슬라이드가 5mm앞으로 이동후 s/w ->off 다시 s/w ->on(10초이상작동) 썬루프가 한번 열렸다가 닫히며 초기화 설정 완료

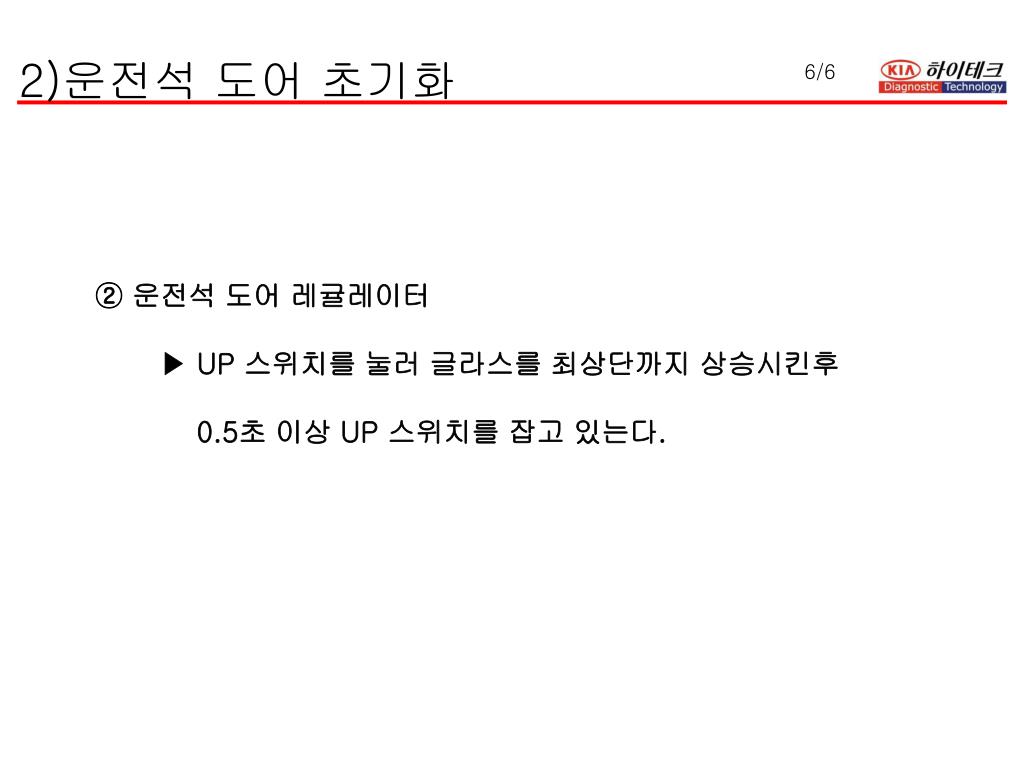

2)운전석 도어 초기화 6/6 ② 운전석 도어 레귤레이터 ▶ UP 스위치를 눌러 글라스를 최상단까지 상승시킨후 0.5초 이상 UP스위치를 잡고 있는다.

세부조사내용 5/6

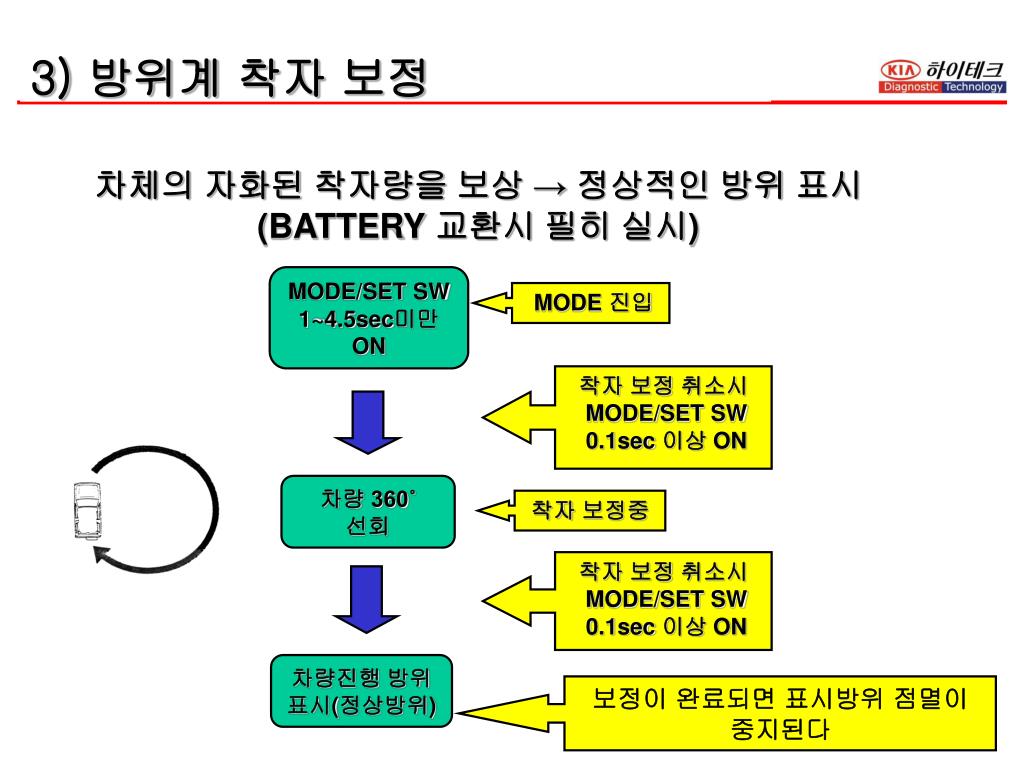

3) 방위계 착자 보정 차체의 자화된 착자량을 보상 → 정상적인 방위 표시 (BATTERY 교환시 필히 실시) MODE/SET SW 1~4.5sec미만 ON MODE 진입 착자 보정 취소시 MODE/SET SW 0.1sec 이상 ON 차량 360˚ 선회 착자 보정중 착자 보정 취소시 MODE/SET SW 0.1sec 이상 ON 차량진행 방위 표시(정상방위) 보정이 완료되면 표시방위 점멸이 중지된다

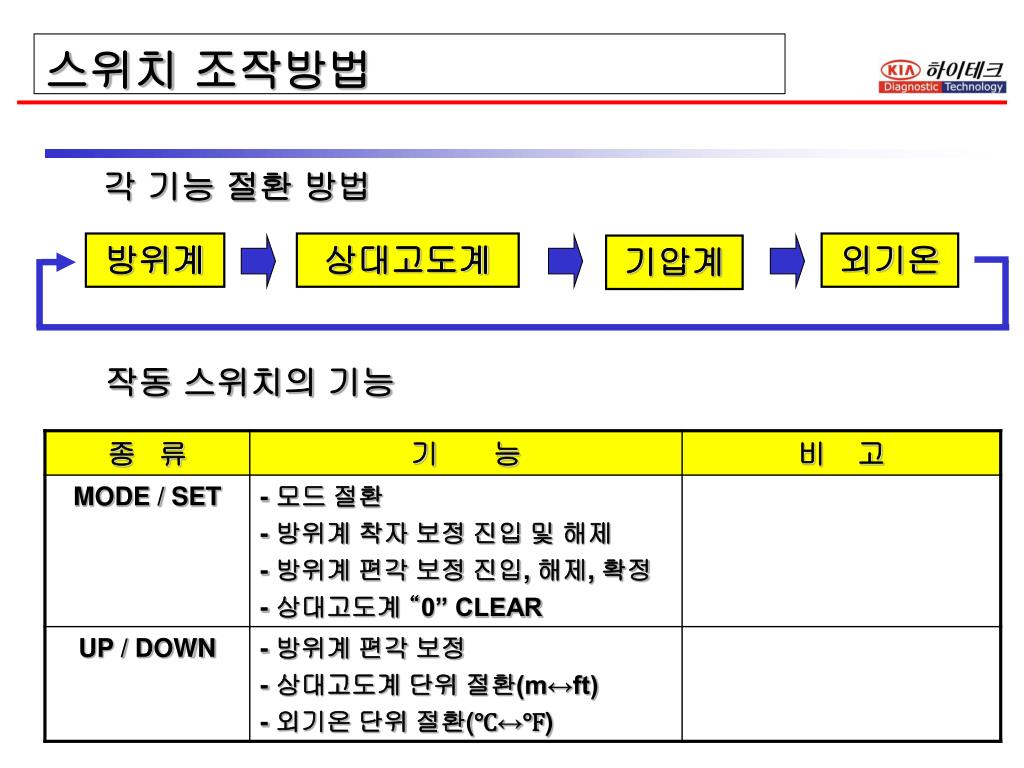

스위치 조작방법 방위계 상대고도계 외기온 기압계 각 기능 절환 방법 작동 스위치의 기능

6/6 ★. 착자경고 표시는 자동차 고장이 아니며 외부자계가 정상적으로 입력되는 즉시 정상 표시로 돌아옵니다. ★. 급 CURVE 선회시 방위 표시가 늦게 나오는 경우가 있으나, 고장이 아닙니다. ★. 지자기가 굴절되는 장소에서는 방위계가 정상범위를 표시하지 않는 경우가 있으며, 그 장소를 벗어나면 다시 정상범위 표시를 합니다. (장소예 : 교량, 터널, 빌딩내 주차장, 지하주차장, 고층건물이 밀집한 장소, 지하철위, 변전소 근처, 전철의 고가선로 밑 등) ★. 편각보정값은 B(+) OFF 시에도 기억이 유지됩니다. ★. 착자보정값은 B(+) OFF 시 기억이 삭제되며 B(+) ON후 재 보정이 필요합니다.

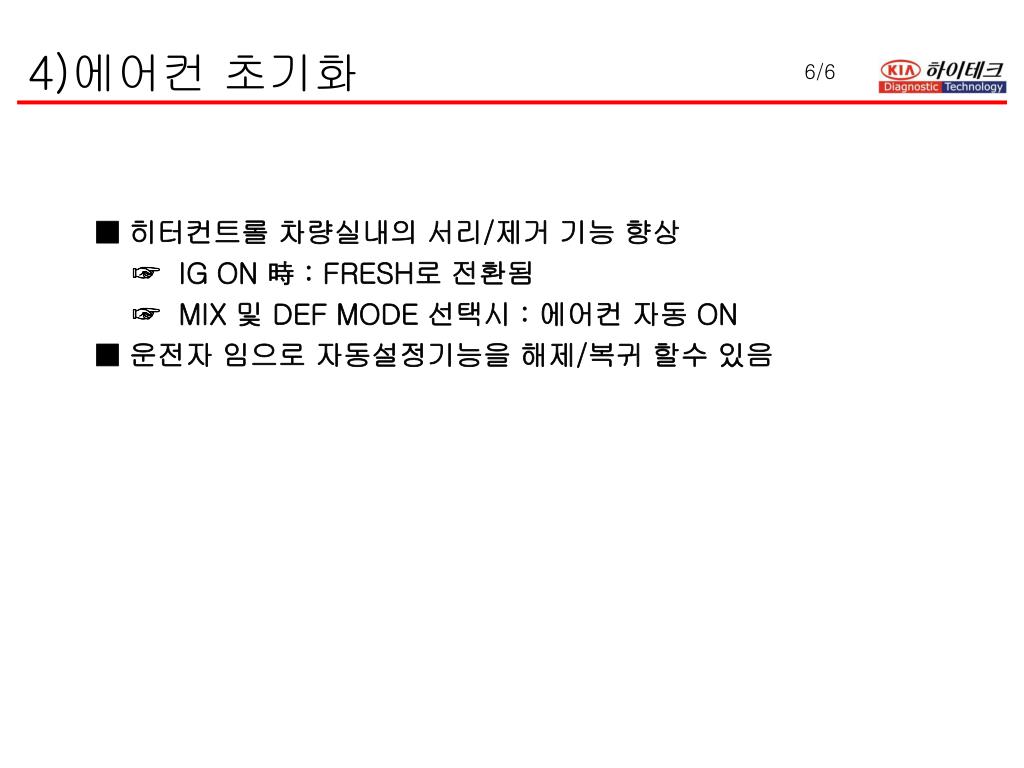

4)에어컨 초기화 6/6 ■ 히터컨트롤 차량실내의 서리/제거 기능 향상 ☞ IG ON 時 : FRESH로 전환됨 ☞ MIX 및 DEF MODE 선택시 : 에어컨 자동 ON ■ 운전자 임으로 자동설정기능을 해제/복귀 할수 있음

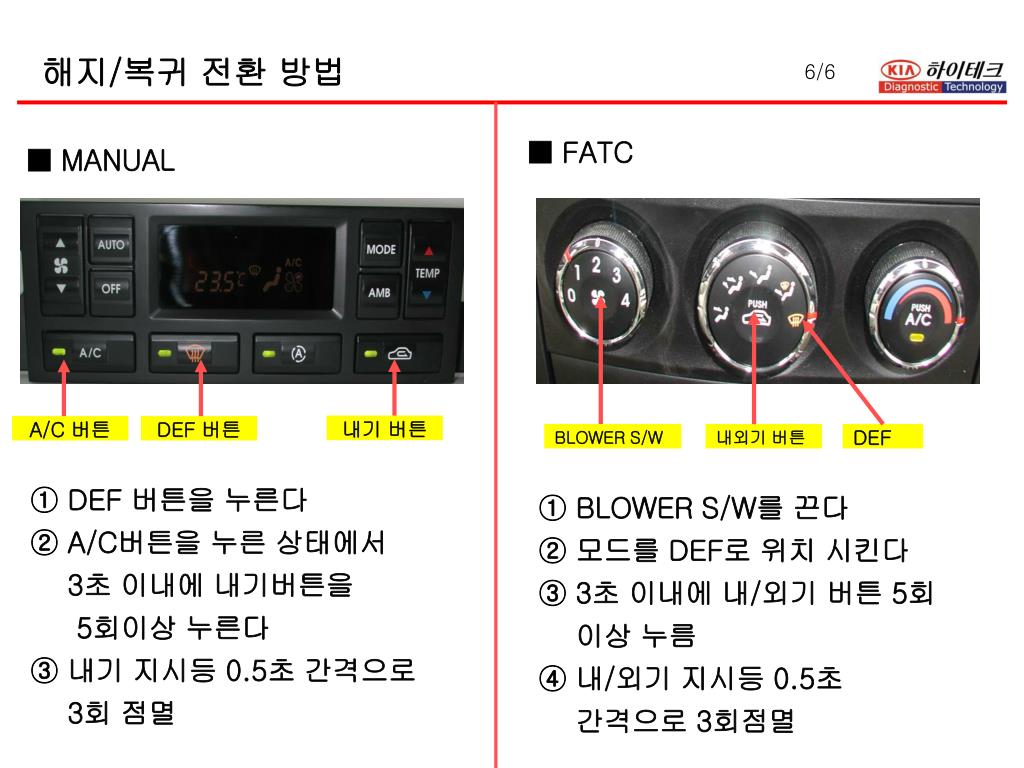

해지/복귀 전환 방법 6/6 ■ FATC ■ MANUAL 내기 버튼 A/C 버튼 DEF 버튼 BLOWER S/W 내외기 버튼 DEF ① DEF 버튼을 누른다 ② A/C버튼을 누른 상태에서 3초 이내에 내기버튼을 5회이상 누른다 ③ 내기 지시등 0.5초 간격으로 3회 점멸 ① BLOWER S/W를 끈다 ② 모드를 DEF로 위치 시킨다 ③ 3초 이내에 내/외기 버튼 5회 이상 누름 ④ 내/외기 지시등 0.5초 간격으로 3회점멸
