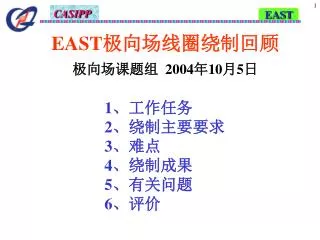

  1. EAST极向场线圈绕制回顾 极向场课题组 2004年10月5日 1、工作任务2、绕制主要要求3、难点 4、绕制成果 5、有关问题 6、评价

  2. 1、中心螺管线圈7个，每个导体长565米，共3955米。2、偏滤线圈4个，2大2小，大偏滤线圈导体长度1491米，小偏滤线圈导体长度309米，共3600米。3、大线圈4个以及大线圈试验线圈一个，实验线圈导体长度280米，4个大线圈导体长度分别为1132米和674米，共3892米。大线圈导体尺寸不同。 全部导体（2种）长度为11447米，2002年底（11月28）开始进行绕制，2004年9月底完成，绕制历时22个月。很多工装模具的研制、特别是3号绕线机的研制。 1、EAST极向场线圈绕制工作量

  3. 1、预弯连续绕制，匝间、饼间、内外的连续过渡；2、4根探测线随导体同绕，检测断路或短路；3、绝缘缠绕均匀可靠，匝间绝缘的玻璃丝带、聚酰亚胺薄膜；4、外形尺寸符合设计要求，内圆、外圆、高；5、冷却管在绕制中在现场适时接出并在线打压、检漏。1、预弯连续绕制，匝间、饼间、内外的连续过渡；2、4根探测线随导体同绕，检测断路或短路；3、绝缘缠绕均匀可靠，匝间绝缘的玻璃丝带、聚酰亚胺薄膜；4、外形尺寸符合设计要求，内圆、外圆、高；5、冷却管在绕制中在现场适时接出并在线打压、检漏。 2、EAST极向场线圈绕制主要要求

  4. 1、现场适时定方位在导管上打孔焊接冷却管接管，2、时刻监测随导体绕制的探测线不得断路或短路，3、所绕制的磁体形状和几何尺寸控制严格，4、匝间、饼间、从内向外和从外向内的连续过渡段都较短，5、现场制作超导导体内部接头（偏滤线圈、大线圈），6、所有线圈电进出引线都很长。1、现场适时定方位在导管上打孔焊接冷却管接管，2、时刻监测随导体绕制的探测线不得断路或短路，3、所绕制的磁体形状和几何尺寸控制严格，4、匝间、饼间、从内向外和从外向内的连续过渡段都较短，5、现场制作超导导体内部接头（偏滤线圈、大线圈），6、所有线圈电进出引线都很长。 3、EAST极向场线圈绕制难点

  5. 1、第一个螺管原型线圈PF1在2003年11月28开始预弯导体，2月10日开始绕制，3月24日完成绕制；2、极向场大线圈实验线圈，2003年6月6开始预弯导体，6月28日开始绕制，7月23日完成绕制； 3、大线圈PF12在2003年7月21开始开始绕制，10月15日完成；4、大线圈PF11在2003年10月17开始开始绕制，12月2日完成；5、偏滤小线圈PF8在2003年11月24开始开始绕制，12月13日完成；6、偏滤大线圈PF10在2003年12月15开始开始绕制，2004年2月28日完成；7、大线圈PF13、14在2003年12月22开始开始绕制，2004年3月6日完成；8、偏滤小线圈PF7、偏滤大线圈PF9于2004年9月17日完成；9、最后一个螺管线圈（第7个）于2004年9月27日完成。 4、EAST极向场线圈绕制成功

  6. 螺管绕制现场 螺管线圈成品 偏滤线圈成品 3 号绕线机绕制大线圈现场

  7. 1、第一个中心螺管绕制时发生过探测线顶断情况。2、工装模具有不合适情况，包括绕线机，弯导体工装等。3、第一个偏滤线圈的内部超导导体接头没有去除Ni镀层制作。4、个别绕制形状和几何尺寸偏差较大（特别是高度方面）。5、冷却管接管有过焊漏情况（第3个中心螺管）。1、第一个中心螺管绕制时发生过探测线顶断情况。2、工装模具有不合适情况，包括绕线机，弯导体工装等。3、第一个偏滤线圈的内部超导导体接头没有去除Ni镀层制作。4、个别绕制形状和几何尺寸偏差较大（特别是高度方面）。5、冷却管接管有过焊漏情况（第3个中心螺管）。 5、EAST极向场线圈绕制中有关问题 在极向场超导磁体的绕制中，先后也发生了一些问题，这些问题没有对磁体质量造成影响，但应该在今后的工作中足够重视。

  8. 绕制生产线领导认真组织安排，完全实现了工程指挥部的计划安排和设计提出的技术要求。绕制生产线全体工人、技术人员和有关领导在绕制EAST极向场超导磁体项目上劳苦功高，认真、负责，开动脑筋，解决了很多具体绕制技术和工艺问题，为超导磁体的研制成功作出了极重要贡献。 通过2年多的研制攻关，我所研制中心完全掌握了CICC超导磁体绕制的全部技术，为今后聚变研究和超导磁体工程的研发积聚了技术基础和力量。 我作为极向场设计人员也深感与绕制生产线师傅们合作愉快，今天借此机会向你们表示衷心感谢。并希望在今后的总装和磁体引线整形等工作方面继续进行良好的合作。同时提请工程指挥部考虑对高质量圆满完成了绕制任务的生产线全体人员给予奖励和表彰。 6、对EAST极向场线圈绕制的评价

  9. 谢谢各位
