Redes de alta velocidade

1. Redes de alta velocidade ATM – Classes de serviço

2. Classes de serviços ATM • ATM é orientada para conexão e permite ao usuário especificar dinamicamente os recursos necessários por conexão • 5 classes de serviços • Taxa de bit constante (CBR: constant bit rate) • Taxa de bit variável em tempo não real (VBR-NRT: variable bit rate-non-real time) • Taxa de bit variável em tempo real (VBR-RT: variable bit rate-real time) • Taxa de bit não especificada (UBR: unspecified bit rate) • Taxa de bit disponível (ABR: available bit rate)

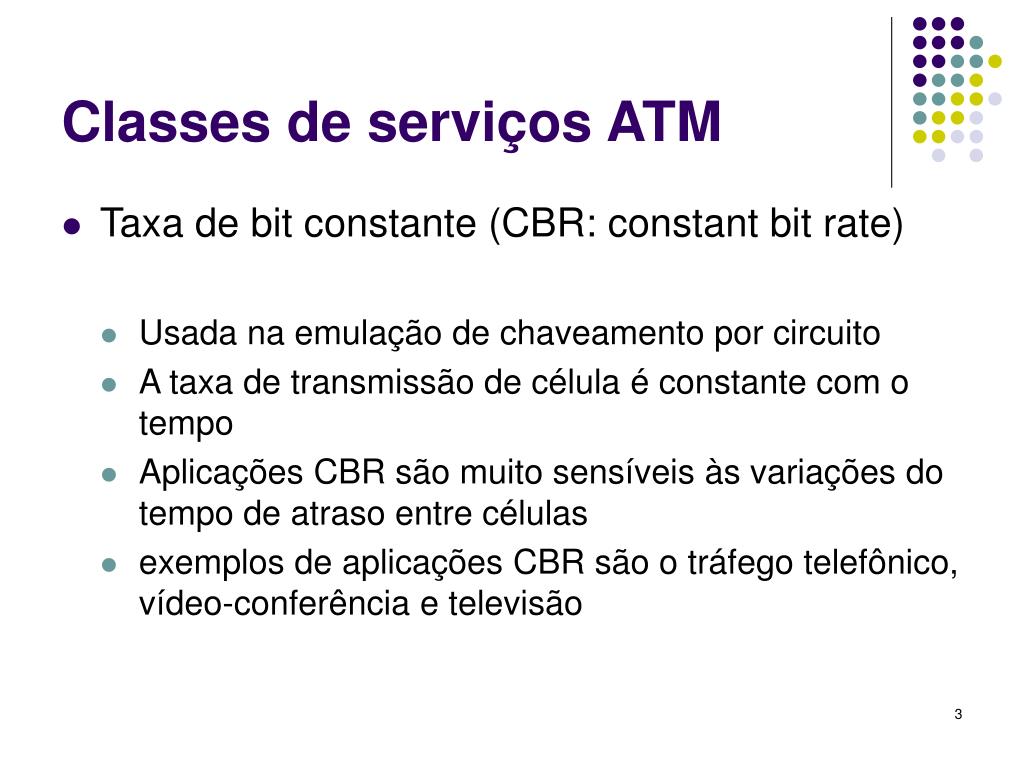

3. Classes de serviços ATM • Taxa de bit constante (CBR: constant bit rate) • Usada na emulação de chaveamento por circuito • A taxa de transmissão de célula é constante com o tempo • Aplicações CBR são muito sensíveis às variações do tempo de atraso entre células • exemplos de aplicações CBR são o tráfego telefônico, vídeo-conferência e televisão

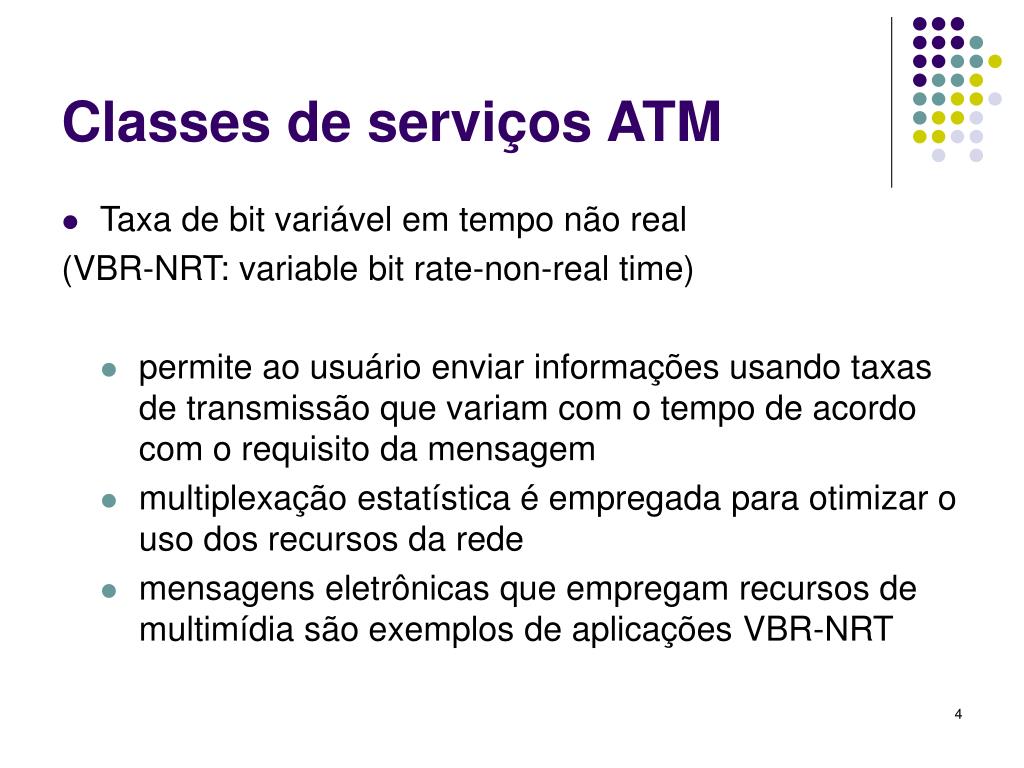

4. Classes de serviços ATM • Taxa de bit variável em tempo não real (VBR-NRT: variable bit rate-non-real time) • permite ao usuário enviar informações usando taxas de transmissão que variam com o tempo de acordo com o requisito da mensagem • multiplexação estatística é empregada para otimizar o uso dos recursos da rede • mensagens eletrônicas que empregam recursos de multimídia são exemplos de aplicações VBR-NRT

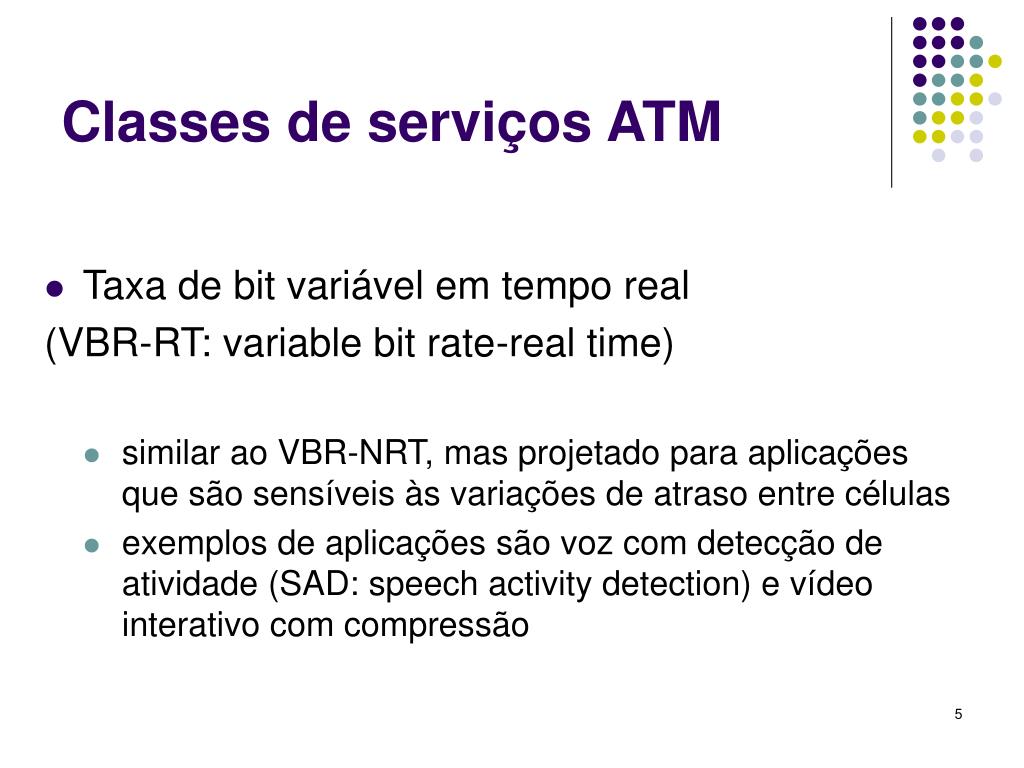

5. Classes de serviços ATM • Taxa de bit variável em tempo real (VBR-RT: variable bit rate-real time) • similar ao VBR-NRT, mas projetado para aplicações que são sensíveis às variações de atraso entre células • exemplos de aplicações são voz com detecção de atividade (SAD: speech activity detection) e vídeo interativo com compressão

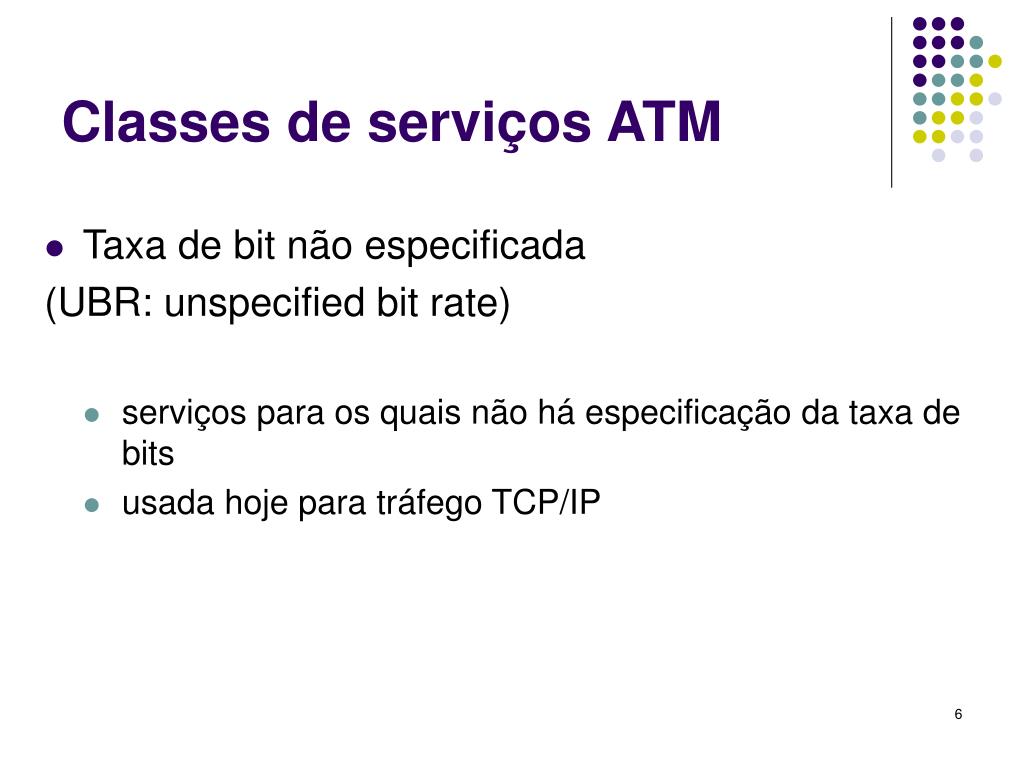

6. Classes de serviços ATM • Taxa de bit não especificada (UBR: unspecified bit rate) • serviços para os quais não há especificação da taxa de bits • usada hoje para tráfego TCP/IP

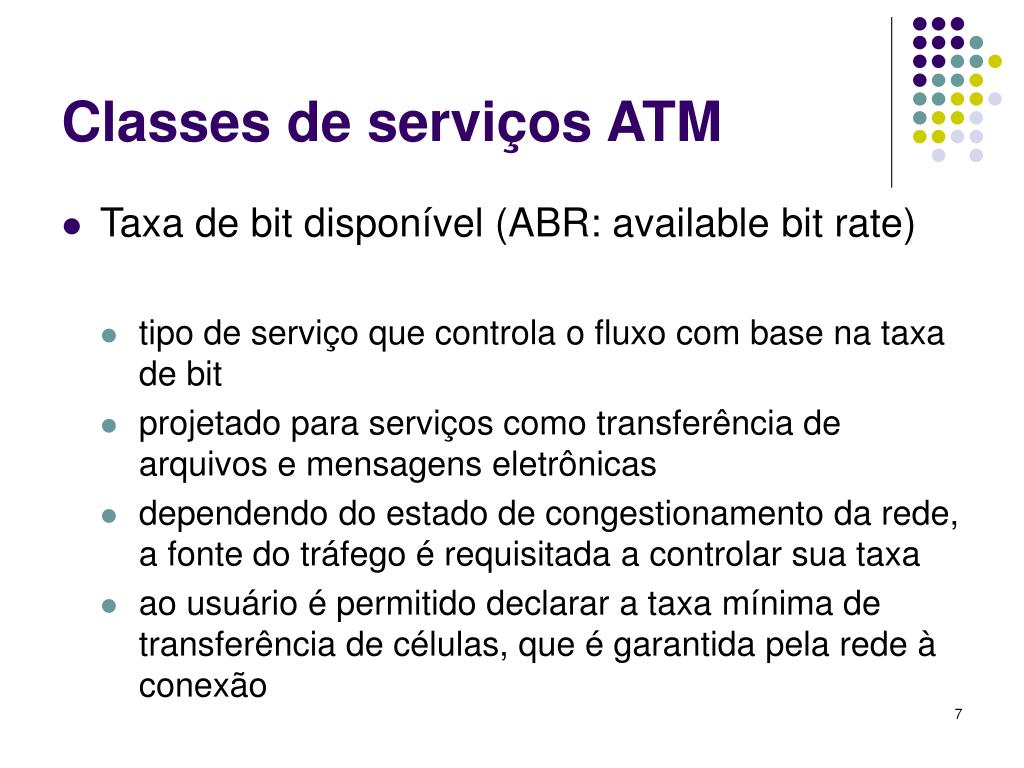

7. Classes de serviços ATM • Taxa de bit disponível (ABR: available bit rate) • tipo de serviço que controla o fluxo com base na taxa de bit • projetado para serviços como transferência de arquivos e mensagens eletrônicas • dependendo do estado de congestionamento da rede, a fonte do tráfego é requisitada a controlar sua taxa • ao usuário é permitido declarar a taxa mínima de transferência de células, que é garantida pela rede à conexão

8. Parâmetros técnicos Redes ATM

9. Parâmetros técnicos do ATM • Parâmetros técnicos associados com as conexões identificados pelo fórum ATM • razão de perda de células (CLR: cell loss ratio) • atraso de transferência de célula (CTD: cell transfer delay) • variação do atraso de célula (CDV: cell delay variation) • taxa máxima de célula (PCR: peak cell rate) • taxa sustentada de célula (SCR: sustained cell rate) • tolerância de rajadas (BT: burst tolerance)

10. Parâmetros técnicos do ATM • Razão de perda de células (CLR: cell loss ratio) • CLR é a proporção de células que não foram entregues ao seu destino porque foram perdidas na rede por causa de congestionamento e buffer overflow

11. Parâmetros técnicos do ATM • Atraso de transferência de célula (CTD: cell transfer delay) • CTD é o atraso experimentado por uma célula entre a sua entrada na rede e os pontos de saída • inclui atrasos devido à propagação e filas nas chaves e pontos de serviços

12. Parâmetros técnicos do ATM • Variação do atraso de célula (CDV: cell delay variation) • CDV é a medida da variação do atraso no processo de transferência de células • grandes variações necessitam de estágios de buffer adequados para acomodar serviços que são sensíveis a essas variações como voz e vídeo

13. Parâmetros técnicos do ATM • Taxa máxima de célula (PCR: peak cell rate) • PCR é a taxa máxima de transferência de célula que um usuário poderá transmitir

14. Parâmetros técnicos do ATM • Taxa sustentada de célula (SCR: sustained cell rate) • SCR é a taxa média de transferência de célula • medida durante um intervalo longo enquanto durar uma conexão

15. Parâmetros técnicos do ATM • Tolerância de rajadas (BT: burst tolerance) • BT especifica o máximo burst que pode ser enviado sob PCR • parâmetro de restrição de tamanho utilizado pelo algoritmo de restrição para controlar o tráfego que entra na rede

16. Parâmetros técnicos e classes de serviços CLR: cell loss ratio; CTD: cell transfer delay; CDV: cell delay variation; PCR: peak cell rate; SCR: sustained cell rate; BT: burst tolerance; CBR: constant bit rate; VBR-NRT: variable bit rate-non-real time VBR-RT: variable bit rate-real time; UBR: unspecified bit rate; ABR: available bit rate

17. Interfaces de rede Redes ATM

18. Interfaces ATM UNI pública NNI pública NNI privativa UNI privativa UNI pública ICI DXI NNI pública UNI: user network interface NNI: network node interface DXI: data exchange interface ICI: intercarrier interface User device ATM node router data service unit (DSU)

19. Interfaces ATM

20. Interfaces ATM • Vários protocolos são necessários para proporcionar operação ATM completa • Número de protocolos depende do meio no qual o tráfego ATM está sendo transportado

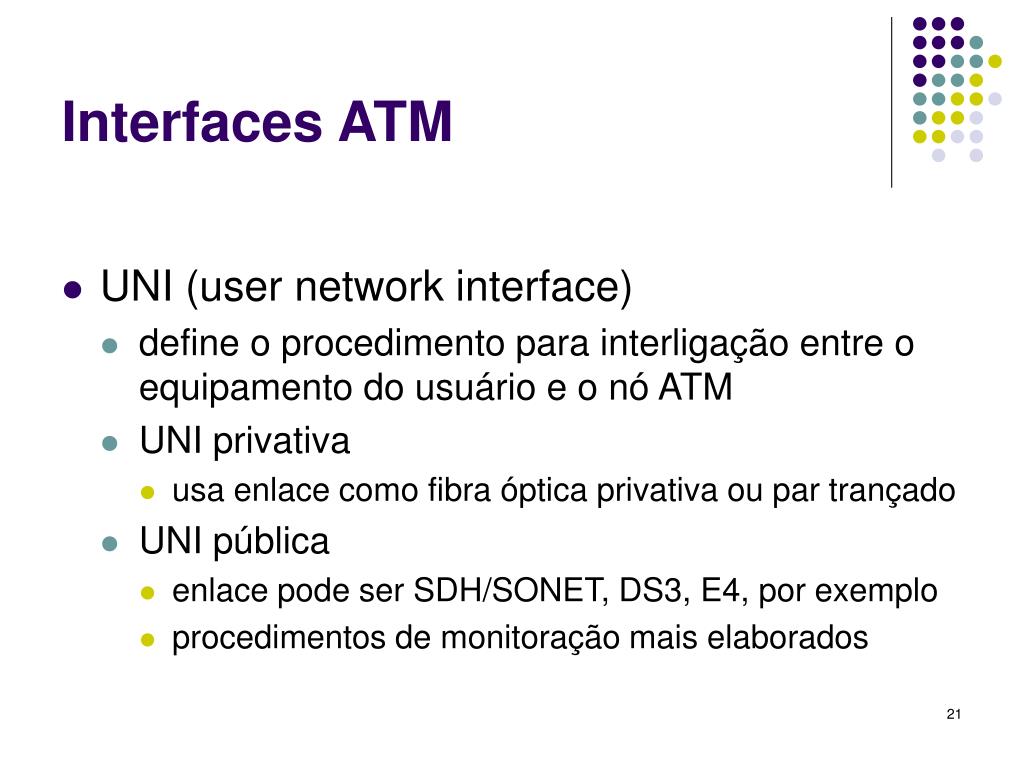

21. Interfaces ATM • UNI (user network interface) • define o procedimento para interligação entre o equipamento do usuário e o nó ATM • UNI privativa • usa enlace como fibra óptica privativa ou par trançado • UNI pública • enlace pode ser SDH/SONET, DS3, E4, por exemplo • procedimentos de monitoração mais elaborados

22. Interfaces ATM • ICI (intercarrier interface) • é um protocolo para interligação entre redes • define operações e procedimentos

23. Interfaces ATM • DXI (data exchange interfce) • desenvolvido pelo Fórum ATM para promover um procedimento padrão para a interligação de equipamentos utilizados atualmente em outras tecnologias e o nó ATM • é um protocolo muito simples e facilita a migração para a tecnologia ATM

24. Equipamentos Redes ATM

25. Equipamentos IBM Nways 8285

26. Equipamentos Switch IBM 8265

27. Equipamentos Cartão ATM – padrão ISA (antigo)

28. Equipamentos Switch cisco – BPX8660

29. Equipamentos Módulo ATM Cisco – Bxm 155
