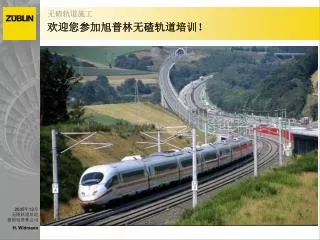

  1. 欢迎您参加旭普林无碴轨道培训！

  2. 旭普林无碴轨道的施工技术

  3. 无碴轨道的施工流程 拆卸单元 铺设车 安装单元 测量 框架 侧边模板 支撑脚 施工方向

  4. 无碴轨道的施工流程 拆卸单元 铺设车 安装单元 测量 框架 侧边模板 支撑脚 混凝土 横梁 施工方向

  5. 无碴轨道的施工流程 拆卸单元 铺设车 安装单元 测量 框架 侧边模板 支撑脚 混凝土 横梁 施工方向

  6. 无碴轨道的施工流程 拆卸单元 铺设车 安装单元 测量 框架 侧边模板 支撑脚 混凝土 横梁 施工方向

  7. 无碴轨道的施工流程 拆卸单元 铺设车 安装单元 测量 框架 侧边模板 支撑脚 混凝土 横梁 施工方向

  8. 支撑脚

  9. 横梁

  10. 轨枕框架

  11. 钢筋铺设

  12. 测量

  13. 混凝土车

  14. 混凝土施工

  15. 混凝土施工

  16. 横梁安装

  17. 轨枕框架安装

  18. 振动

  19. 安装单元

  20. 安装单元

  21. 拆卸单元

  22. 无碴轨道完成后

  23. 钢轨安装

  24. 钢轨安装

  25. 钢轨安装

  26. 无碴轨道完工后

  27. 谢谢！

  28. 旭普林无碴轨道系统 Feste Fahrbahn Bauart Züblin 施工测量培训 Vermessungsschulung

  29. Feste Fahrbahn System ZÜBLIN 旭普林无碴轨道系统 Feste Fahrbahn System Züblin

  30. Gliederung 目录 • Grundlagen allgemein 一般基础 • Grundlagen Vermessungskonzept 测量方案基础 • Festpunktfelder 测量控制点网络 • Anforderungen an Messausrüstung 对测量设备的要求 • Herstellung der Gleisvermarkung 轨道控制点的建立 • Anforderungen 要求 • Umsetzung 实施 • Aufnahme Gleis und Dokumentation 轨道检测与记录

  31. Definitionen 基本定义 Allgemeine Grundlagen一般基础

  32. Allgemeine Grundlagen 一般基础 • Einheiten 单位 • Strecken 距离 [m] [米] • Richtungen 方向角度 [Grad, Minuten, Sekunden] [度,分,秒] • Gleisvermarkungsnetz 轨道控制点网 • Sondernetz entlang der Strecke 沿线布置的特殊控制网 • Lagerung im Landesnetz 支撑在国家测量网中 • Kartenprojektion Gauß-Krüger 高斯克鲁格投影 • Berechnungshorizont (mehrere) 计算水平面（多个） • Koordinatensystem 坐标系统 • rechtsdrehendes geodätisches System, 0-Richtung Nord向右转动的大地系统，方向 0 向北 • X: positive Richtung nach Norden X-轴方向向北 • Y: positive Richtung nach Osten Y-轴方向向东 X Y

  33. Allgemeine Grundlagen 一般基础 • Streckendefinition 线路定义 • für jedes Gleis existiert eine 每一轨道各自定义了 • Achse 中心线 • Gradiente (Stationierung auf der Kilometrierungslinie)纵向坡度（基于里程线） • Überhöhungsband (Stationierung auf der Kilometrierungslinie)超过（基于里程线） • Kilometrierungslinie 里程线 • läuft auf der Gleisachse des linken Gleises (aufsteigende Kilometrierung)沿左线轨道中线（大里程方向） • siehe nachfolgende Skizze见下图

  34. Allgemeine Grundlagen 一般基础 • Definition Kilometrierungslinie 里程线的定义

  35. Allgemeine Grundlagen 一般基础

  36. Schema Bauart ZÜBLIN 旭普林无碴轨道施工示意图 球形支座及棱镜中心 固定支座 球形支座及棱镜中心 活动支座

  37. Festpunktfelder 控制点网络 Grundlagen des Vermessungskonzeptes测量方案的基础

  38. Bezugssysteme 参照系统 Neubaustrecke Xi‘an nach Zhengzhou 郑州－西安铁路客运专线 郑州 ca. 约 465km 西安

  39. Genauigkeitsstufe等级 Verwendungszweck用途 CP I Referenzfestpunktfeld参照控制点 CP II Festpunktfeld für Streckenbauarbeiten线下工程施工用控制点 CP III Gleisvermarkungsnetz / Sondernetz FF轨道标记点网络/无碴轨道施工特殊网络 Erstellung des Festpunktfeldes 控制点网络的建立 • Erstellung von verschiedenen Festpunktfeldern ausgehend vom Landesnetz在国家测量网基础上建立各种控制点网络 • Herstellung des CP III – Netzes建立 CPIII 控制点网络

  40. Festpunktfeld – CP III / CPIII 控制点网络 • Festpunktfeld – CP III (Gleisvermarkungsnetz)CPIII 控制点网络（轨道标记点网络） • Punktabstand alle ca. 60m beidseitig entlang der Strecke控制点沿线路两侧约每隔 60m 分布 • Montage an den Fahrleitungsmasten, Wänden, Stützmauern固定在接触网支柱、边墙、挡土墙等上面 CPI/CPII CPIII 轨道 CPIII CPI/CPII

  41. Festpunkt CP III / CPIII 控制点的设置 (1)‏ • Vermarkungsarten 标记方式 Reflektor mit Halterung带支架的反射镜 Bolzen 销钉 Vermarkung标记

  42. Festpunkt CP III / CPIII 控制点的设置 (2)‏ • Vermarkungsarten 标记方式

  43. Festpunkt CP III / CPIII 控制点的设置 (3)‏ • Zheng-Xi Projekt – Auf Erdkörper郑西线项目 – 路基段 Bedingung 条件: Fahrleitungsmasten vor der FF Ausführung 接触网支柱在无碴轨道前完工

  44. Festpunkt CP III / CPIII 控制点的设置 (4)‏ • Zheng-Xi Projekt – Auf Erdkörper郑西线项目 – 路基段 Mit Hilfsmasten aus Stahl 使用型钢辅助标杆

  45. Festpunkt CP III / CPIII 控制点的设置 (5)‏ • Zheng-Xi Projekt – Auf Brücken郑西线项目 – 桥梁段 Vermarkung an Seitenwand über Festlager控制点布置在位于固定支座上方的挡墙上

  46. Festpunkt CP III / CPIII 控制点的设置 (6)‏ • Zheng-Xi Projekt – In Tunneln郑西线项目 – 隧道段 Vermarkung an Seitenwand bzw. Innenschale控制点布置在电缆槽边墙或者内衬上

  47. Vermarkung 标记点 • Vorteile für die Vermarkung an Masten 布置在接触网支柱上的优点 • Masten haben eine sichere und gute Gründung接触网支柱的基础安全稳定 • Ort ist sicher vor Zerstörungen地点不易遭受破坏 • Gleichmäßige Verteilung der zukünftigen Festpunkte entlang der Trasse (alle 60m)未来可用的控制点均匀分布在线路上（每隔60m） • Beidseitige Vermarkung der Punkte entlang der Strecke möglich可以在线路两侧布置标记点 • Masten mit Aufnahmepunkten müssen vor Bau dem Festen Fahrbahn vorhanden sein.接触网支柱必须在无碴轨道施工前安装。

  48. Instrumentarium 测量仪器 • Verwendung von modernen Tachymetern mit automatischer Zielerkennung 使用带目标自动搜索的现代化全站仪 zum Beispiel 比如: • TRIMBLE （天宝）S6

  49. Instrumentarium 测量仪器 oder 或者 zum Beispiel 比如: • Leica（徕卡）TCA 1800

  50. Instrumentarium 测量仪器 Nivelliergeräte 水准仪 zum Beispiel 比如: • TRIMBLE（天宝） DiNi 12T
