Presentation Transcript
slide2
هر کدام از دستگاه های DVR دارای تنظیماتی هستند که هر کدام بخودی خود باید مورد توجه قرار گیرند.

در دستگاههای DVR تنظیماتی چون time – date – motion detection – schedule باید تنظیم شوند.

در این درس نحوه آماده سازی دستگاه DVR Beco گردآوری شده است.

بخشهای این مجموعه شامل:

System setting

NET setting

Schedule setting

Camera setting

PTZ setting

Alarm setting

User setting

Motion Detection setting

slide3

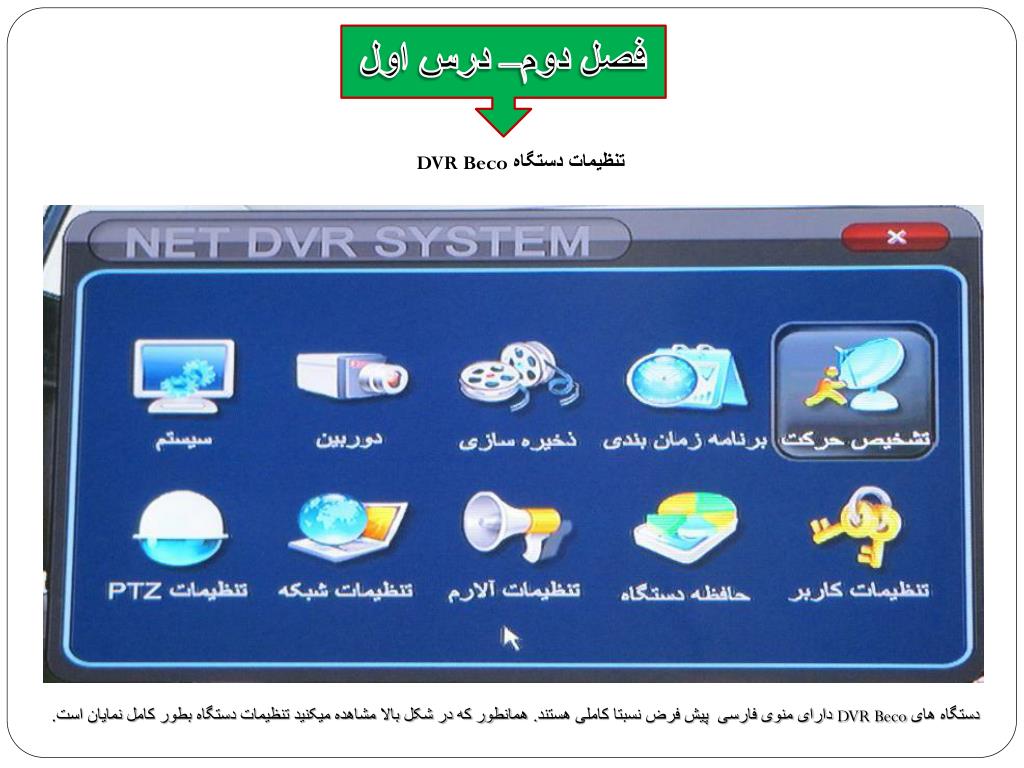

فصل دوم– درس اول

تنظیمات دستگاه DVR Beco

دستگاه های DVR Beco دارای منوی فارسی پیش فرض نسبتا کاملی هستند. همانطور که در شکل بالا مشاهده میکنید تنظیمات دستگاه بطور کامل نمایان است.

slide4
در این بخش که تمام اطلاعات اولیه دستگاه میباشد شما میتوانید ساعت و تاریخ دستگاه را بر اساس استاندارد آسیا تنظیم نموده ، محل قرارگیری ساعت روی تصاویر را مشخص نموده و خروجی تصویر یا رزولوشن را ست نمایید. در این محل میتوانید زبان دستگاه را نیز به زبان دلخواه تغییر دهید.

البته برای کار کردن با دستگاه هر چند زبان فارسی راحت تر است ولی زبان انگلیسی پیشنهاد میشود.

slide5

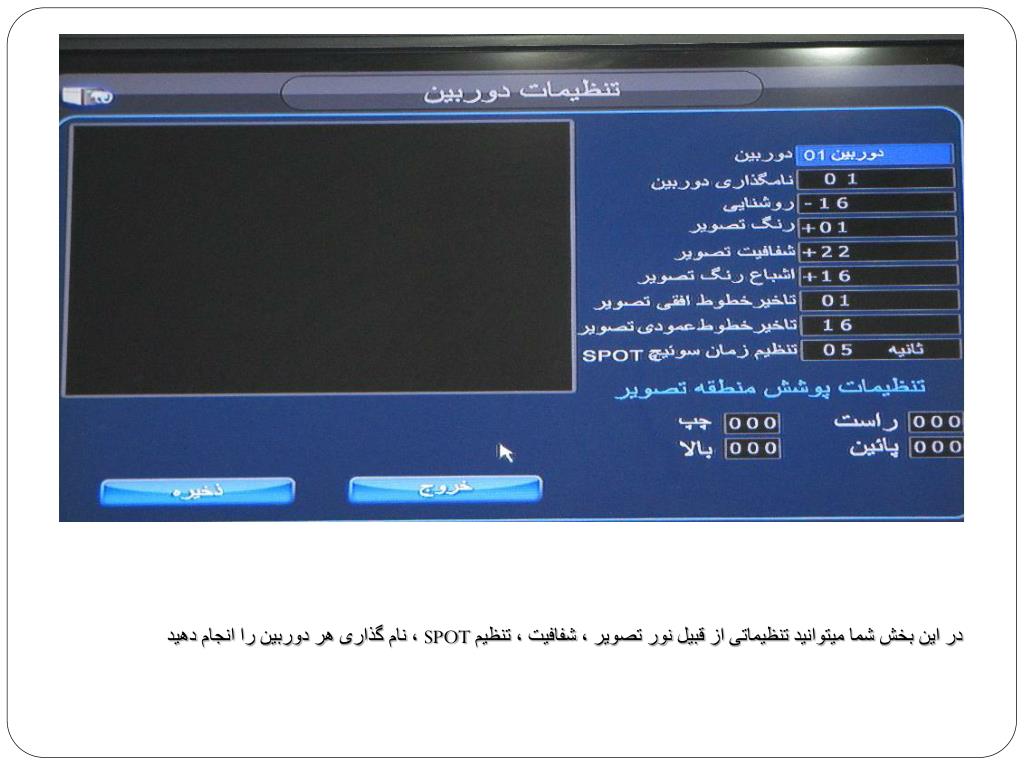

در این بخش شما میتوانید تنظیماتی از قبیل نور تصویر ، شفافیت ، تنظیم SPOT ، نام گذاری هر دوربین را انجام دهید
slide6

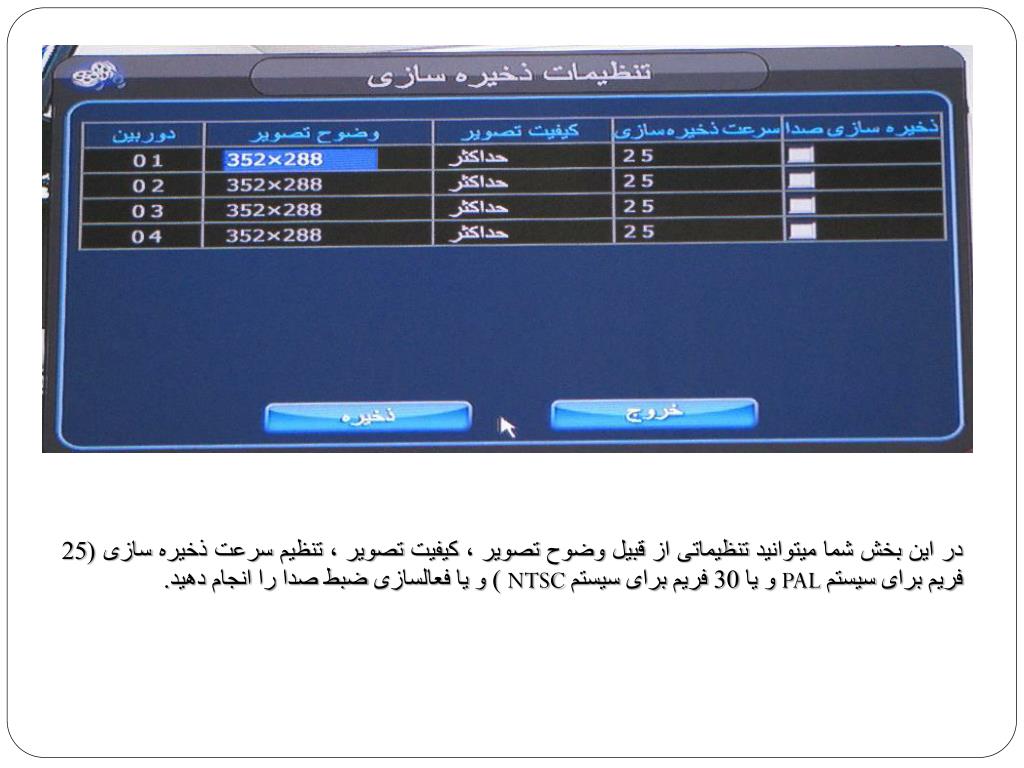

در این بخش شما میتوانید تنظیماتی از قبیل وضوح تصویر ، کیفیت تصویر ، تنظیم سرعت ذخیره سازی (25 فریم برای سیستم PAL و یا 30 فریم برای سیستم NTSC ) و یا فعالسازی ضبط صدا را انجام دهید.
slide7
در این بخش شما میتوانید تنظیمات مربوط به برنامه ریزی برای دوربینها به این معنی که هر دوربین در چه زمانی از هفته چگونه ضبط تصویر را انجام دهد اعمال نمایید.

سناریو:

محل نصب دوربین یک مغازه فرش فروشی است. ساعت کار 8 – 12 صبح – 16 – 20 عصر

کارفرما زمانیکه در محل حضور دارد نیاز به ضبط ندارد. زمانیکه نیست نیاز دارد که تصاویر ضبط شوند اما نه بطور کامل

راه حل

تمامی دوربینها و تمامی روزها تیک دار شود.

در بخش اول 12:00 -------08:00 (نمایش تصاویر) شیفت صبح

در بخش دوم 20:00-------16:00 (نمایش تصاویر) شیفت عصر

در بخش سوم 08:00-------20:00 (اساس تشخیص حرکت) طول شب

در بخش چهارم 16:00------12:00(اساس تشخیص حرکت) استراحت – نهار

slide8

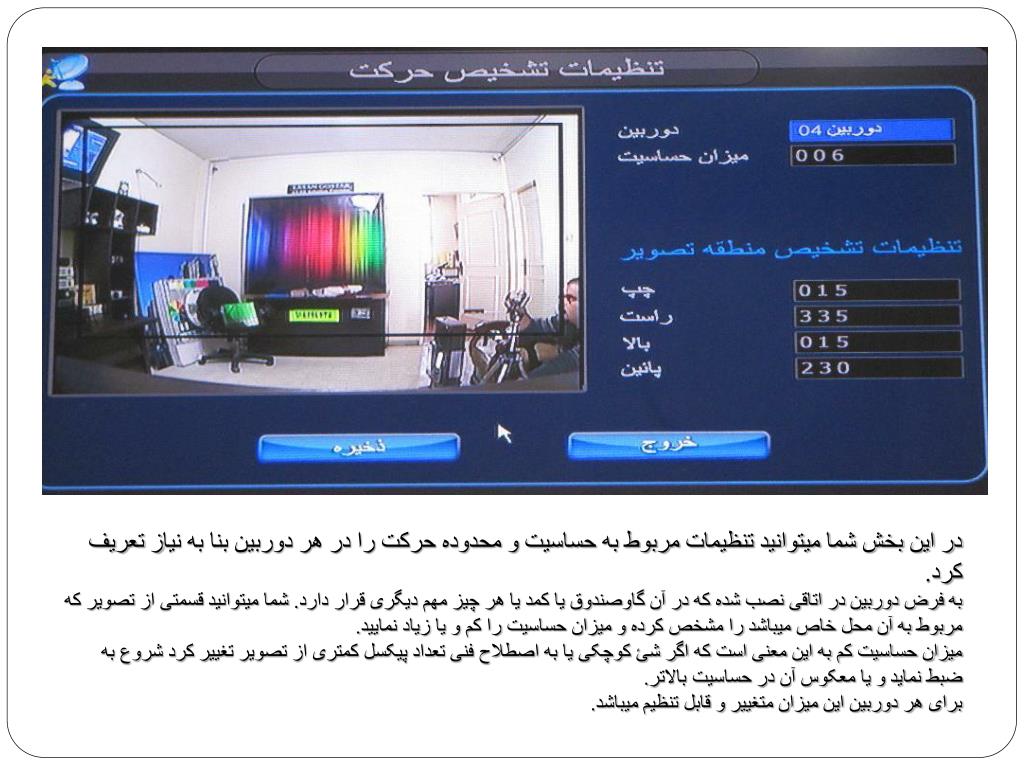

در این بخش شما میتوانید تنظیمات مربوط به حساسیت و محدوده حرکت را در هر دوربین بنا به نیاز تعریف کرد.

به فرض دوربین در اتاقی نصب شده که در آن گاوصندوق یا کمد یا هر چیز مهم دیگری قرار دارد. شما میتوانید قسمتی از تصویر که مربوط به آن محل خاص میباشد را مشخص کرده و میزان حساسیت را کم و یا زیاد نمایید.

میزان حساسیت کم به این معنی است که اگر شئ کوچکی یا به اصطلاح فنی تعداد پیکسل کمتری از تصویر تغییر کرد شروع به ضبط نماید و یا معکوس آن در حساسیت بالاتر.

برای هر دوربین این میزان متغییر و قابل تنظیم میباشد.

slide9

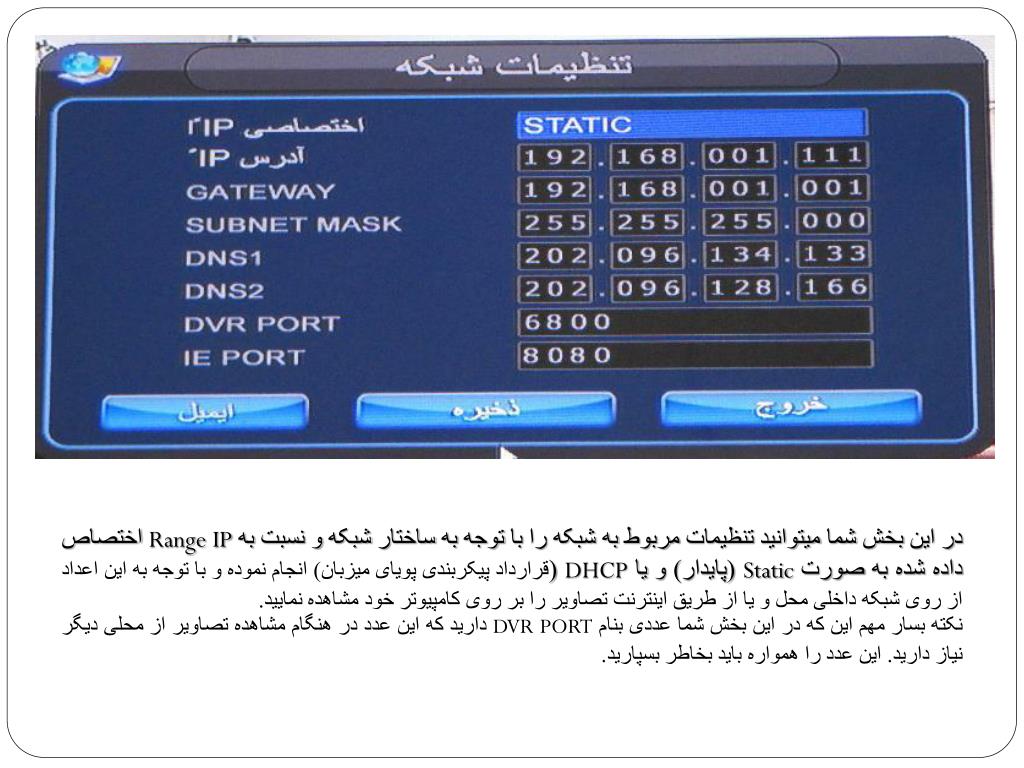

در این بخش شما میتوانید تنظیمات مربوط به شبکه را با توجه به ساختار شبکه و نسبت به Range IP اختصاص داده شده به صورت Static (پایدار) و یا DHCP (قرارداد پیکربندی پویای میزبان) انجام نموده و با توجه به این اعداد از روی شبکه داخلی محل و یا از طریق اینترنت تصاویر را بر روی کامپیوتر خود مشاهده نمایید.

نکته بسار مهم این که در این بخش شما عددی بنام DVR PORT دارید که این عدد در هنگام مشاهده تصاویر از محلی دیگر نیاز دارید. این عدد را همواره باید بخاطر بسپارید.

slide10

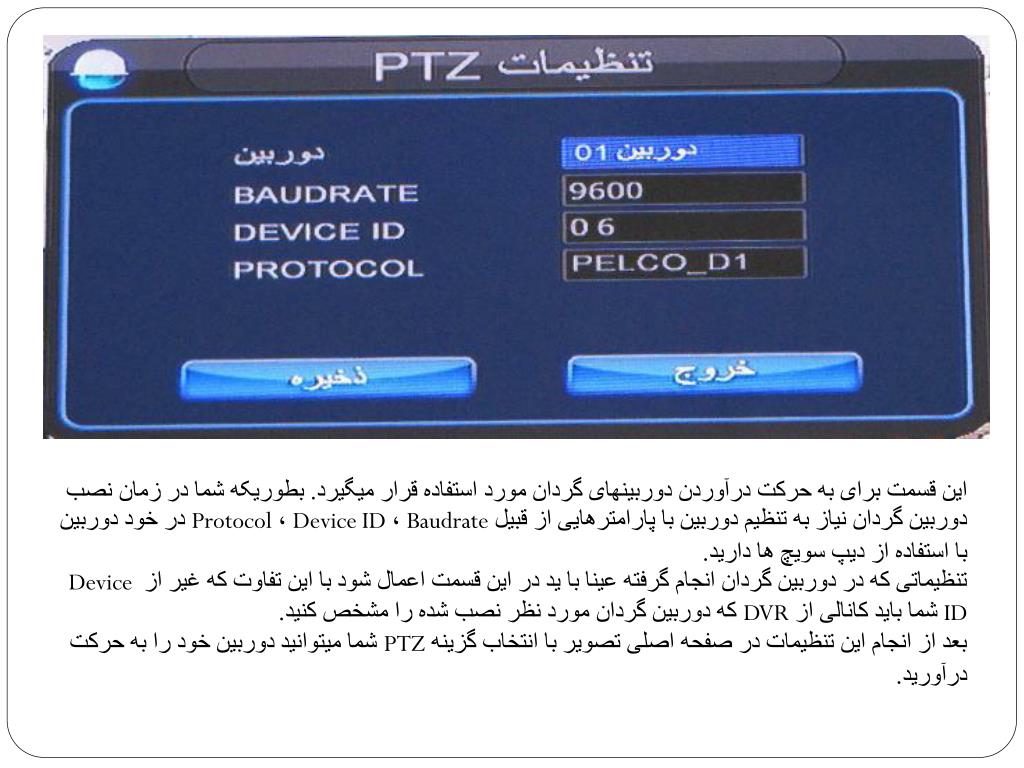

این قسمت برای به حرکت درآوردن دوربینهای گردان مورد استفاده قرار میگیرد. بطوریکه شما در زمان نصب دوربین گردان نیاز به تنظیم دوربین با پارامترهایی از قبیل Baudrate ، Device ID ، Protocol در خود دوربین با استفاده از دیپ سویچ ها دارید.

تنظیماتی که در دوربین گردان انجام گرفته عینا با ید در این قسمت اعمال شود با این تفاوت که غیر از Device ID شما باید کانالی از DVR که دوربین گردان مورد نظر نصب شده را مشخص کنید.

بعد از انجام این تنظیمات در صفحه اصلی تصویر با انتخاب گزینه PTZ شما میتوانید دوربین خود را به حرکت درآورید.

slide11
در این پنجره شما میتوانید مقدار دسترسی افراد مختلف را تعریف نمایید.

این به این معنی است که هر شخص تا چه میزان مجوز ورود به قسمتها را داراست. شما میتوانید با وارد کردن نام شخص و تخصیص رمز عبور با تیک دار کردن و یا خالی گذاشتن هر کدام از قسمتها سطح دسترسی را مشخص و یا محدود نمایید.
