第七章 物流集装单元化设备

1. 第七章 物流集装单元化设备 主讲人：

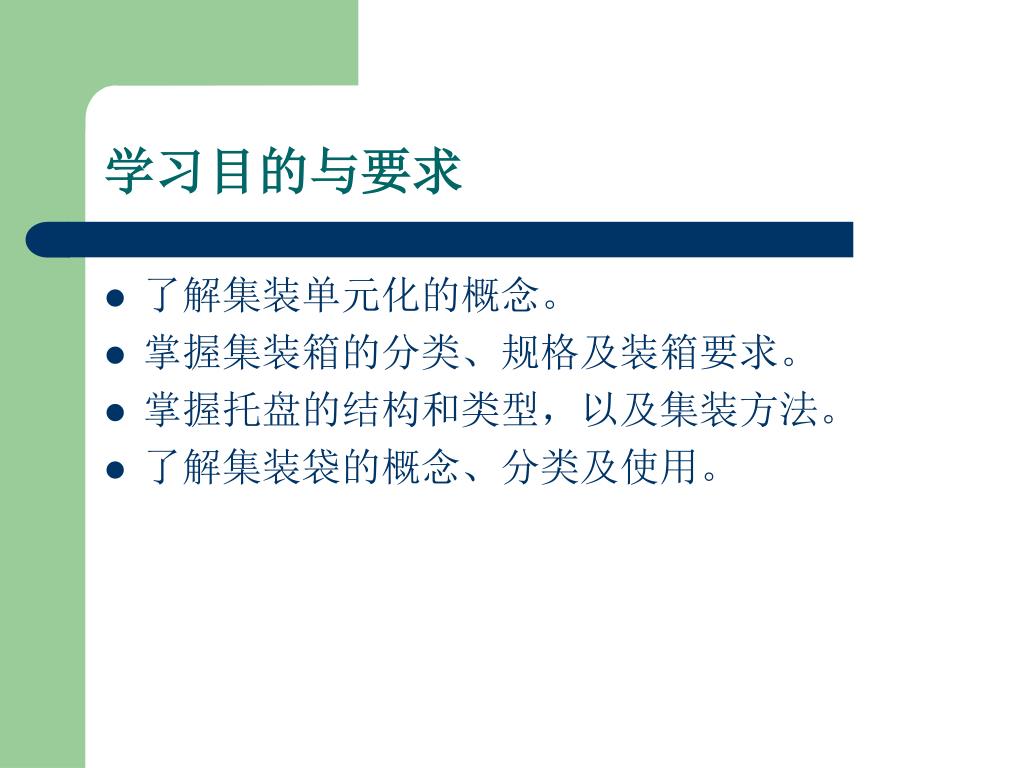

2. 学习目的与要求 • 了解集装单元化的概念。 • 掌握集装箱的分类、规格及装箱要求。 • 掌握托盘的结构和类型，以及集装方法。 • 了解集装袋的概念、分类及使用。

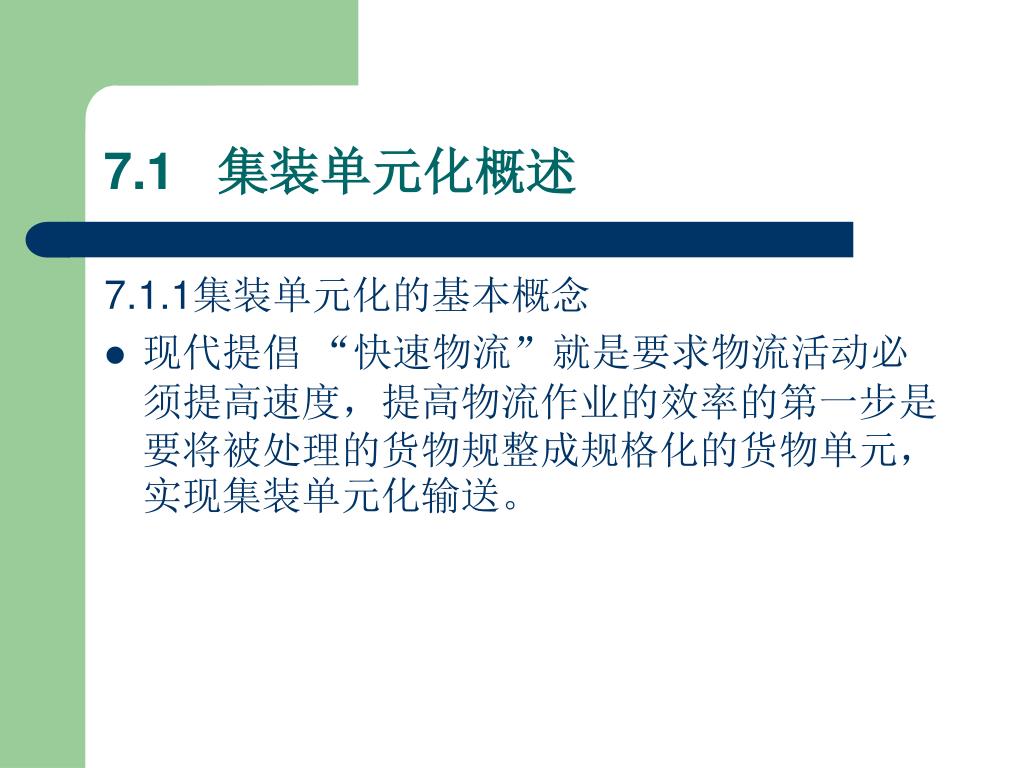

3. 7.1 集装单元化概述 7.1.1集装单元化的基本概念 • 现代提倡 “快速物流”就是要求物流活动必须提高速度，提高物流作业的效率的第一步是要将被处理的货物规整成规格化的货物单元，实现集装单元化输送。

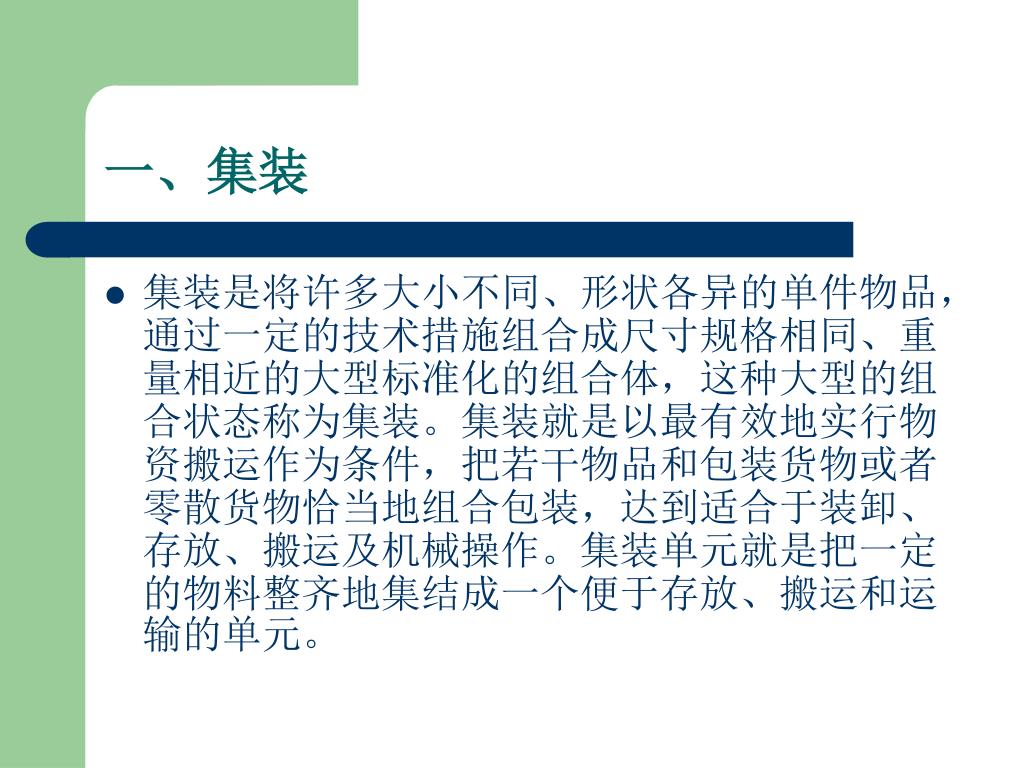

4. 一、集装 • 集装是将许多大小不同、形状各异的单件物品，通过一定的技术措施组合成尺寸规格相同、重量相近的大型标准化的组合体，这种大型的组合状态称为集装。集装就是以最有效地实行物资搬运作为条件，把若干物品和包装货物或者零散货物恰当地组合包装，达到适合于装卸、存放、搬运及机械操作。集装单元就是把一定的物料整齐地集结成一个便于存放、搬运和运输的单元。

5. 二、集装单元化 • 集装单元化就是以集装单元为基础组织的装卸、搬运、储存和运输等物流活动的方式。应用不同的方法和器具，把有包装或无包装的物品整齐地汇集成一个扩大了的、便于装卸搬运的、并在整个物流过程中保持一定形状的作业单元的技术，称为集合包装技术，简称集装技术。它包括集装箱、托盘、集装袋、框架集装和无托盘集装等。

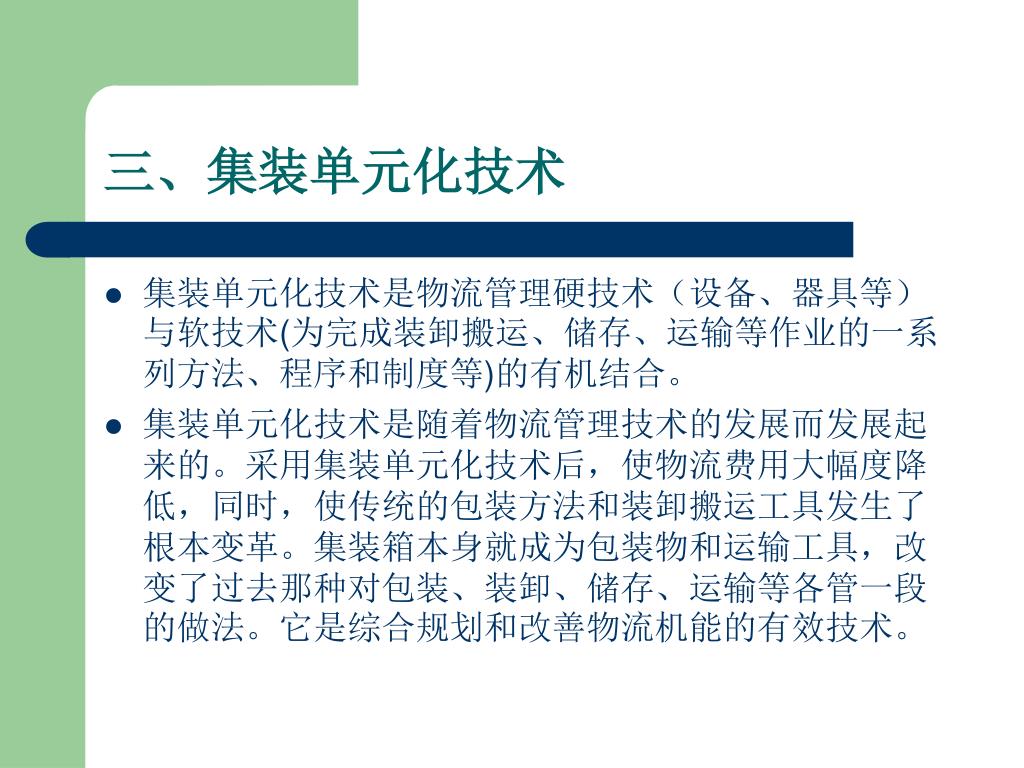

6. 三、集装单元化技术 • 集装单元化技术是物流管理硬技术（设备、器具等）与软技术(为完成装卸搬运、储存、运输等作业的一系列方法、程序和制度等)的有机结合。 • 集装单元化技术是随着物流管理技术的发展而发展起来的。采用集装单元化技术后，使物流费用大幅度降低，同时，使传统的包装方法和装卸搬运工具发生了根本变革。集装箱本身就成为包装物和运输工具，改变了过去那种对包装、装卸、储存、运输等各管一段的做法。它是综合规划和改善物流机能的有效技术。

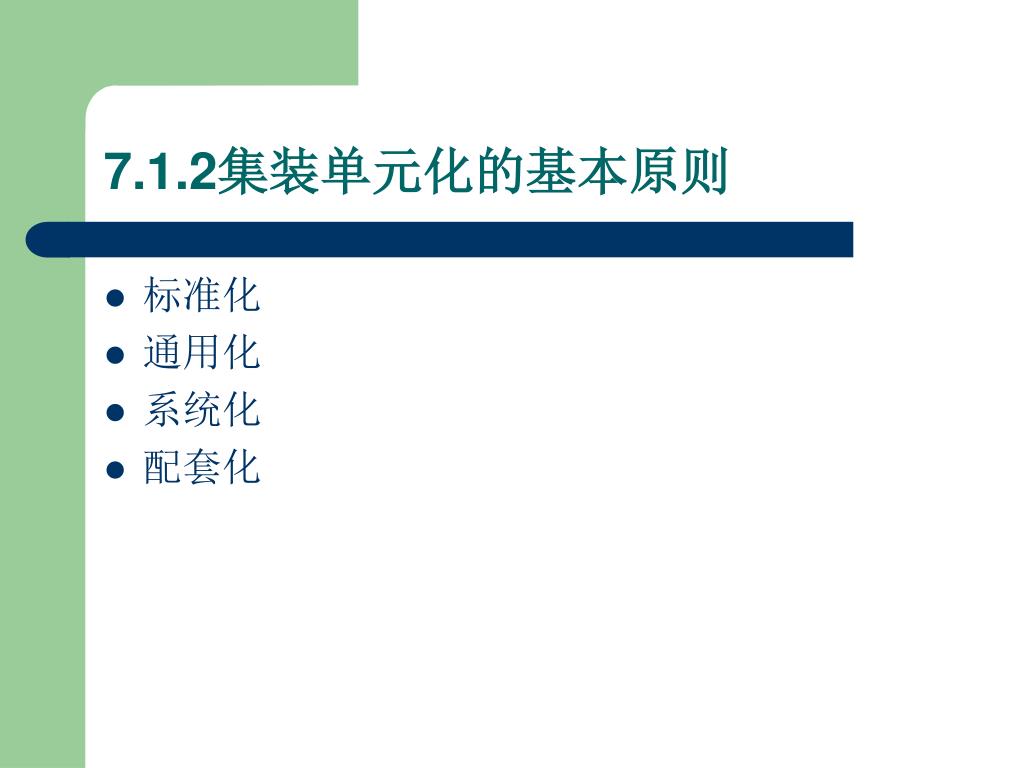

7. 7.1.2集装单元化的基本原则 • 标准化 • 通用化 • 系统化 • 配套化

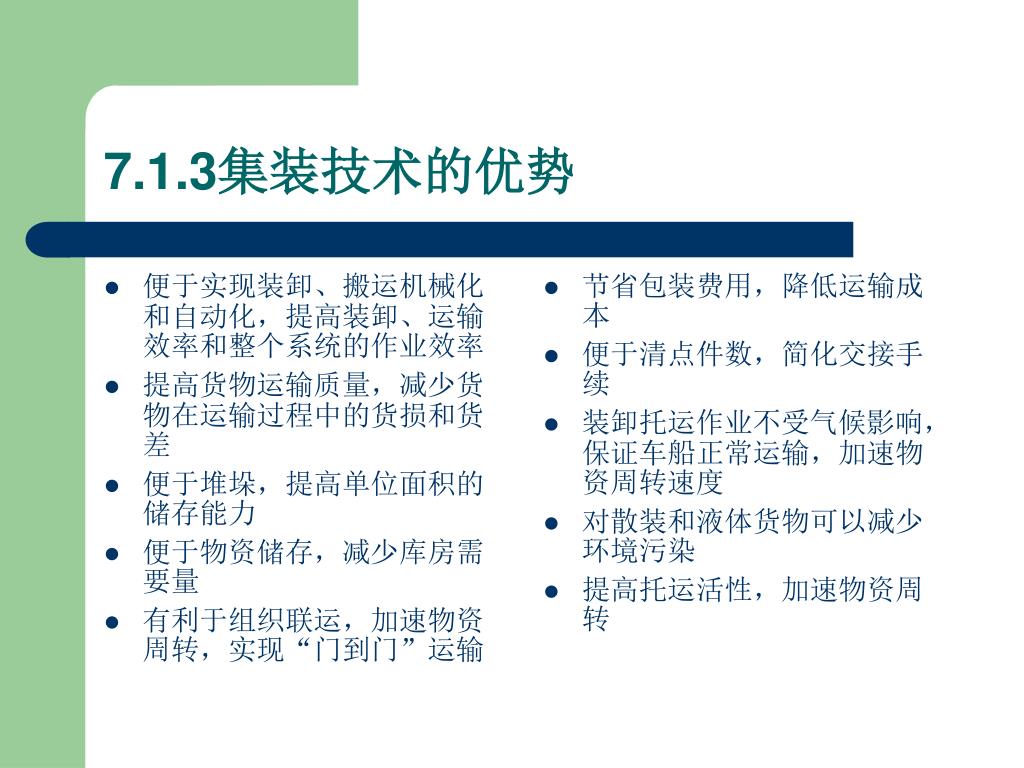

8. 便于实现装卸、搬运机械化和自动化，提高装卸、运输效率和整个系统的作业效率 提高货物运输质量，减少货物在运输过程中的货损和货差 便于堆垛，提高单位面积的储存能力 便于物资储存，减少库房需要量 有利于组织联运，加速物资周转，实现“门到门”运输 节省包装费用，降低运输成本 便于清点件数，简化交接手续 装卸托运作业不受气候影响，保证车船正常运输，加速物资周转速度 对散装和液体货物可以减少环境污染 提高托运活性，加速物资周转 7.1.3集装技术的优势

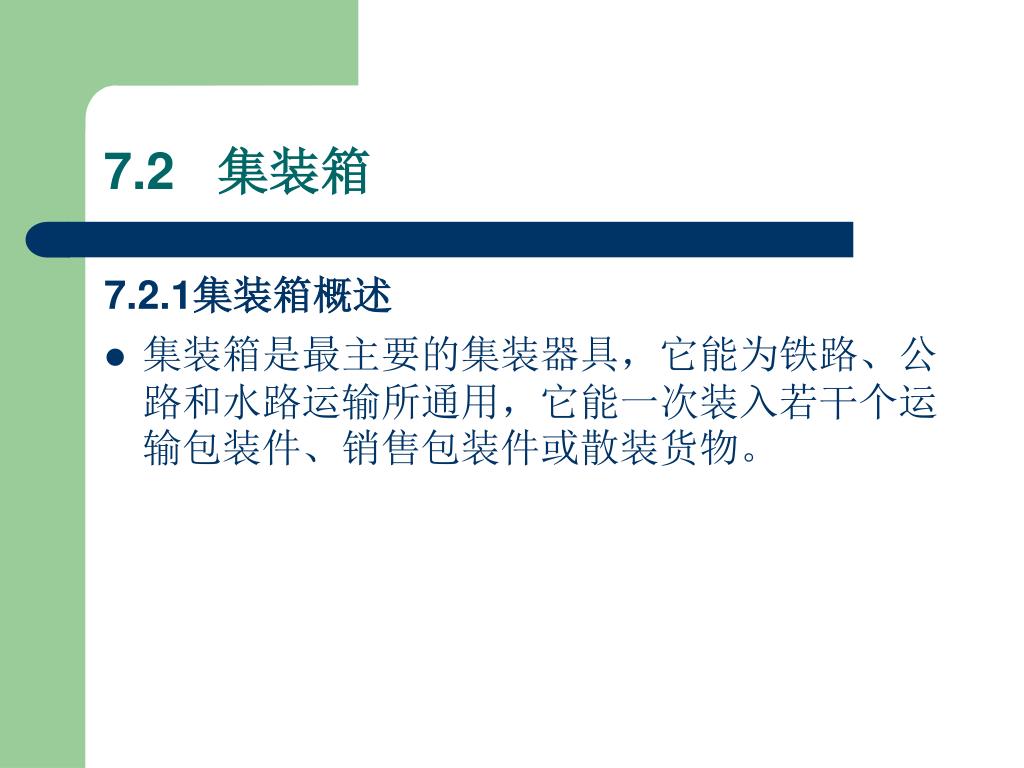

9. 7.2 集装箱 7.2.1集装箱概述 • 集装箱是最主要的集装器具，它能为铁路、公路和水路运输所通用，它能一次装入若干个运输包装件、销售包装件或散装货物。

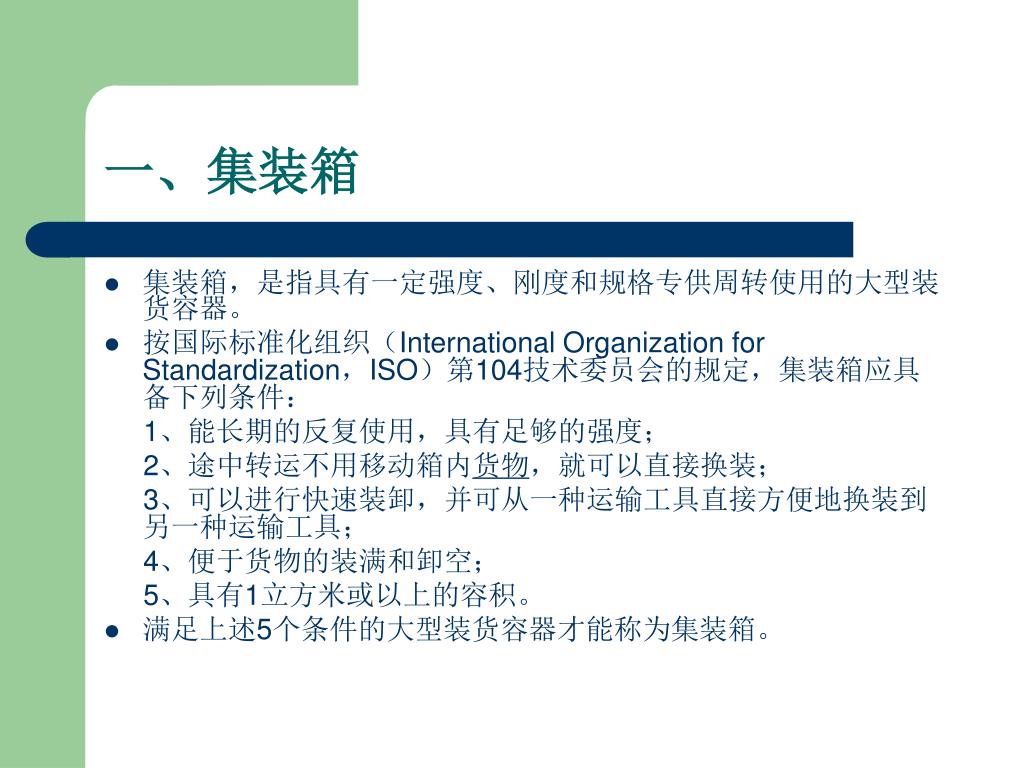

10. 一、集装箱 • 集装箱，是指具有一定强度、刚度和规格专供周转使用的大型装货容器。 • 按国际标准化组织（International Organization for Standardization，ISO）第104技术委员会的规定，集装箱应具备下列条件： 1、能长期的反复使用，具有足够的强度； 2、途中转运不用移动箱内货物，就可以直接换装； 3、可以进行快速装卸，并可从一种运输工具直接方便地换装到另一种运输工具； 4、便于货物的装满和卸空； 5、具有1立方米或以上的容积。 • 满足上述5个条件的大型装货容器才能称为集装箱。

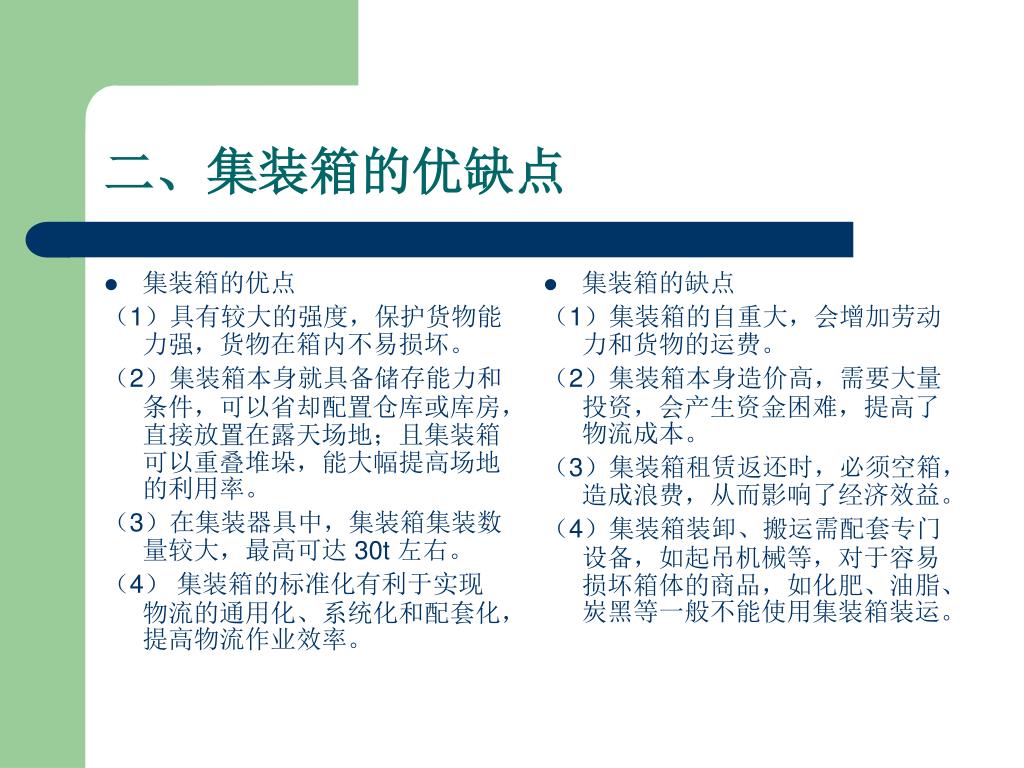

11. 集装箱的优点 （1）具有较大的强度，保护货物能力强，货物在箱内不易损坏。 （2）集装箱本身就具备储存能力和条件，可以省却配置仓库或库房，直接放置在露天场地；且集装箱可以重叠堆垛，能大幅提高场地的利用率。 （3）在集装器具中，集装箱集装数量较大，最高可达 30t 左右。 （4） 集装箱的标准化有利于实现物流的通用化、系统化和配套化，提高物流作业效率。 集装箱的缺点 （1）集装箱的自重大，会增加劳动力和货物的运费。 （2）集装箱本身造价高，需要大量投资，会产生资金困难，提高了物流成本。 （3）集装箱租赁返还时，必须空箱，造成浪费，从而影响了经济效益。 （4）集装箱装卸、搬运需配套专门设备，如起吊机械等，对于容易损坏箱体的商品，如化肥、油脂、炭黑等一般不能使用集装箱装运。 二、集装箱的优缺点

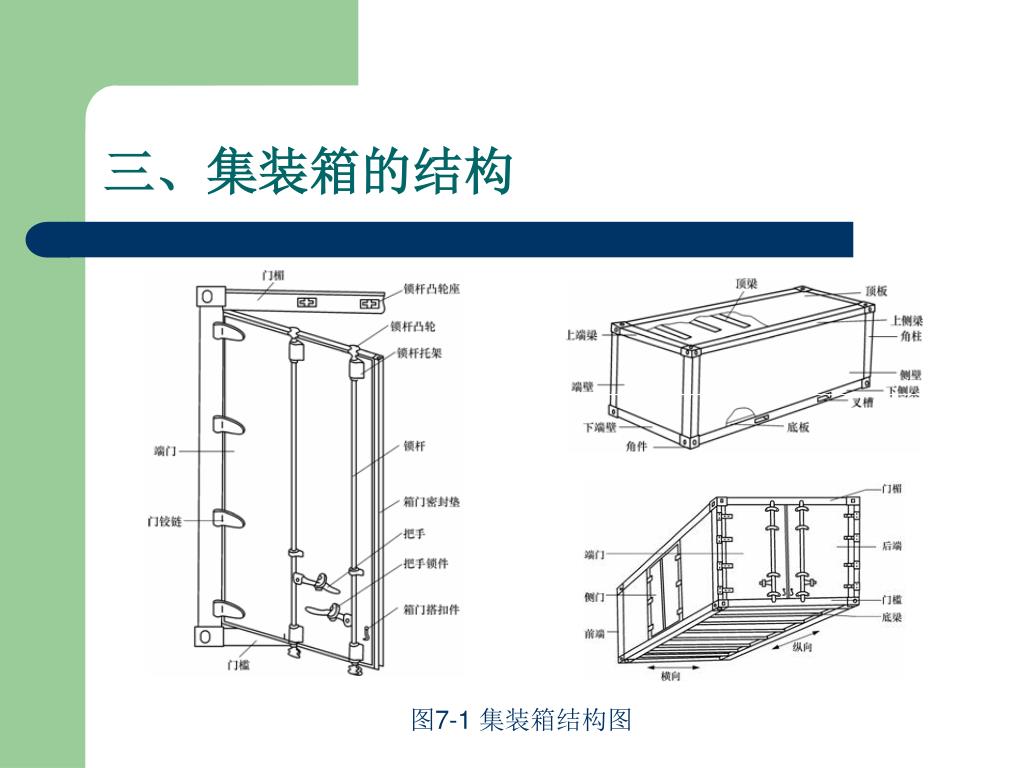

12. 三、集装箱的结构 图7-1 集装箱结构图

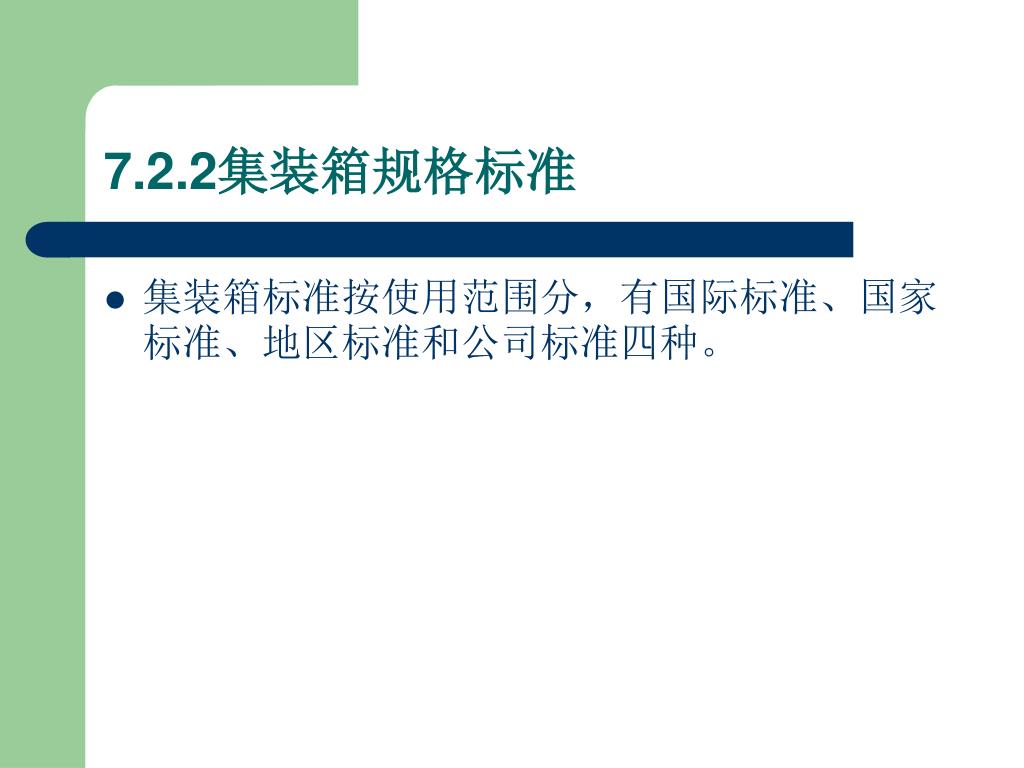

13. 7.2.2集装箱规格标准 • 集装箱标准按使用范围分，有国际标准、国家标准、地区标准和公司标准四种。

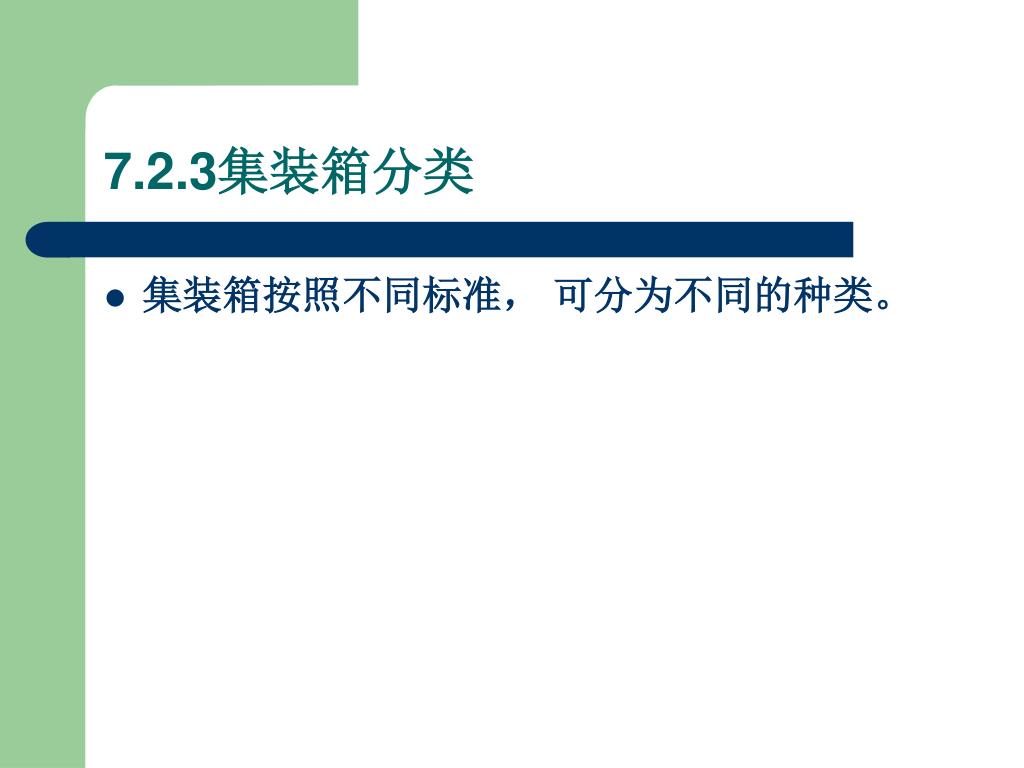

14. 7.2.3集装箱分类 • 集装箱按照不同标准， 可分为不同的种类。

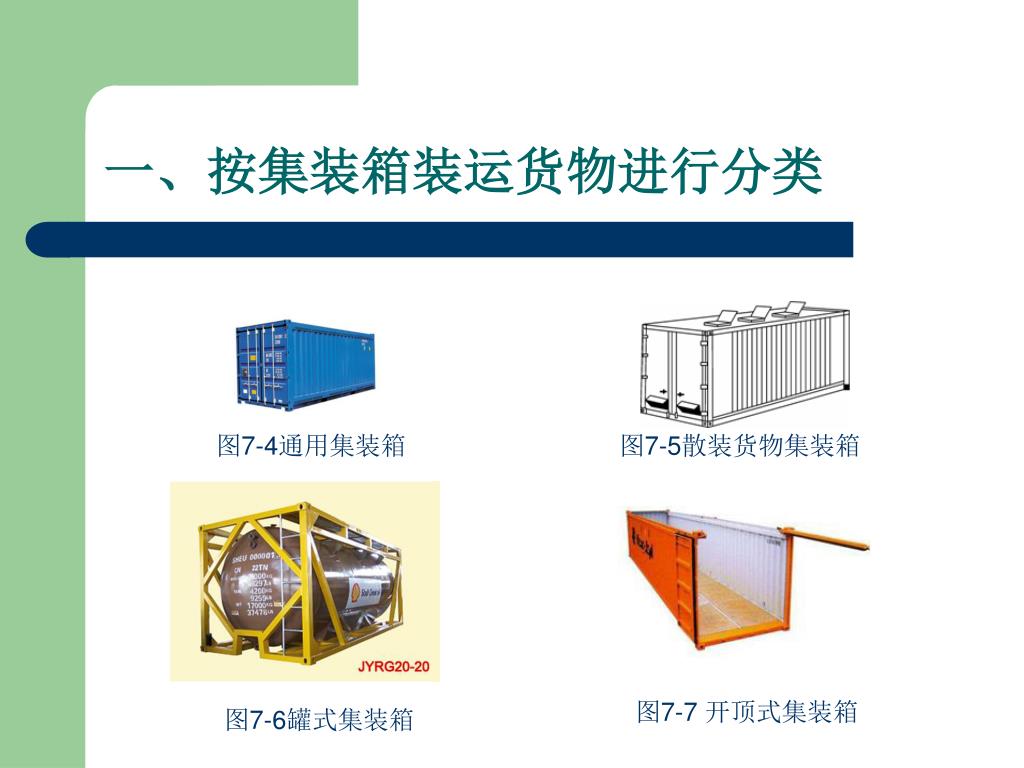

15. 一、按集装箱装运货物进行分类 图7-4通用集装箱 图7-5散装货物集装箱 图7-7 开顶式集装箱 图7-6罐式集装箱

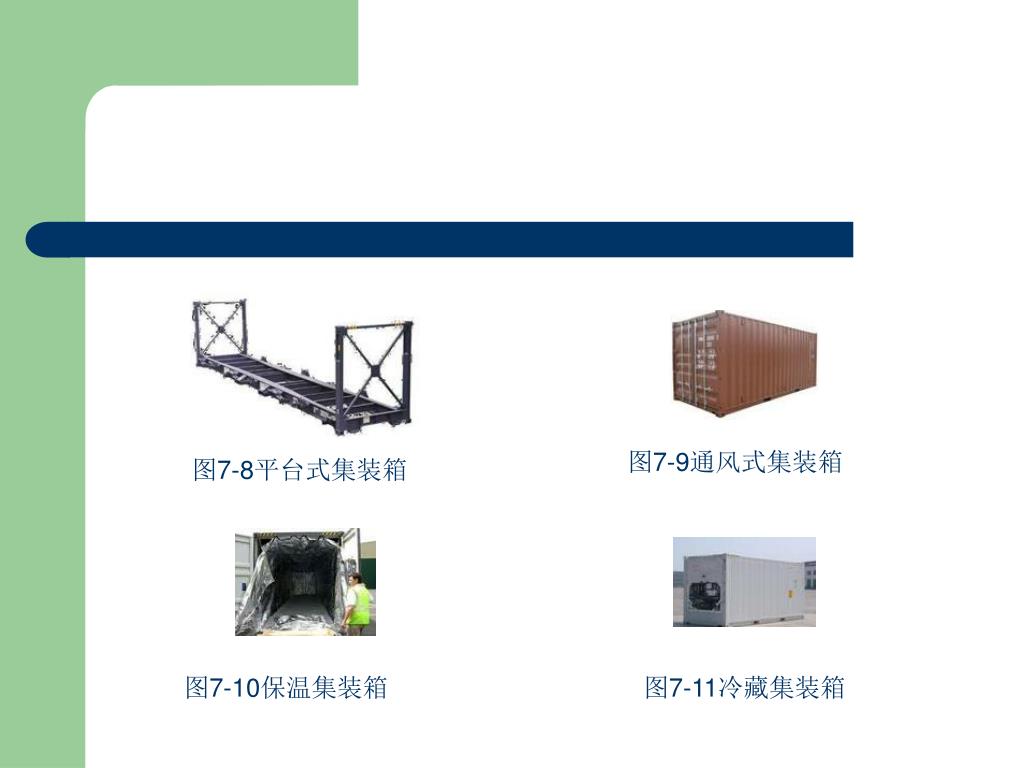

16. 图7-9通风式集装箱 图7-8平台式集装箱 图7-10保温集装箱 图7-11冷藏集装箱

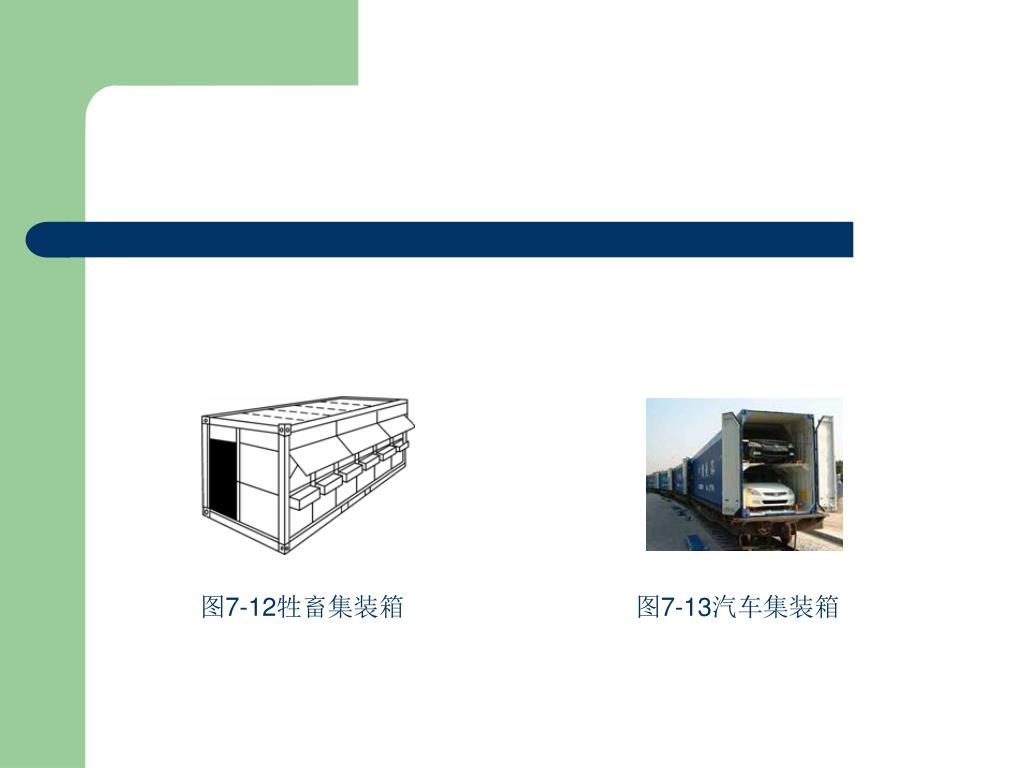

17. 图7-12牲畜集装箱 图7-13汽车集装箱

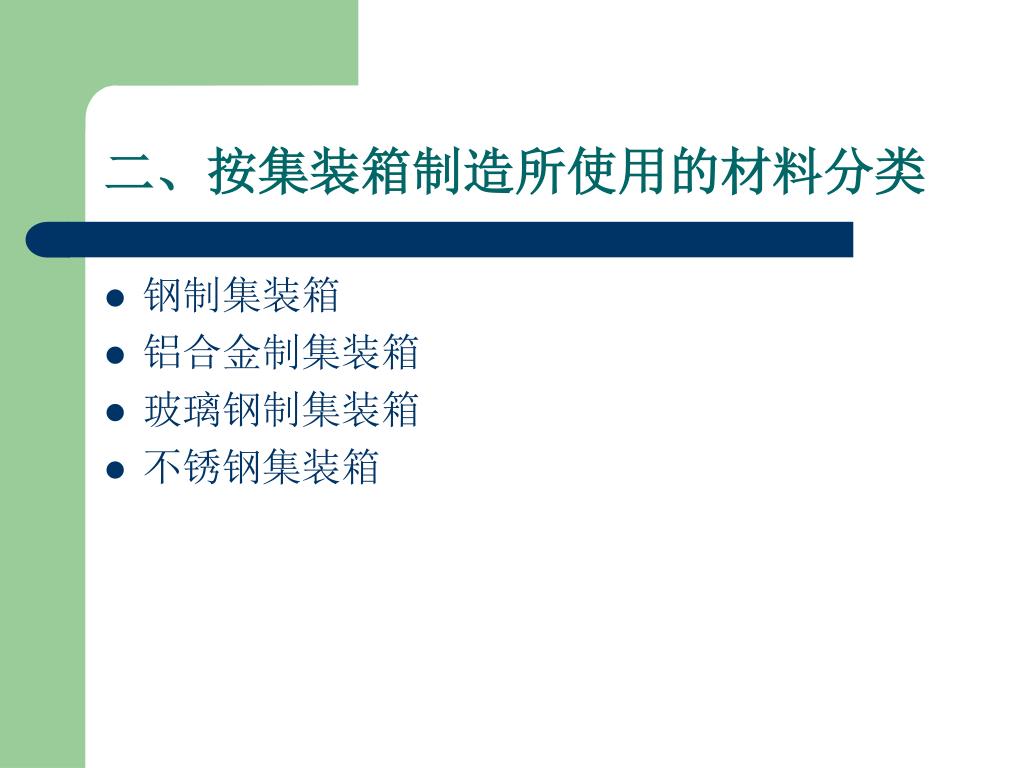

18. 二、按集装箱制造所使用的材料分类 • 钢制集装箱 • 铝合金制集装箱 • 玻璃钢制集装箱 • 不锈钢集装箱

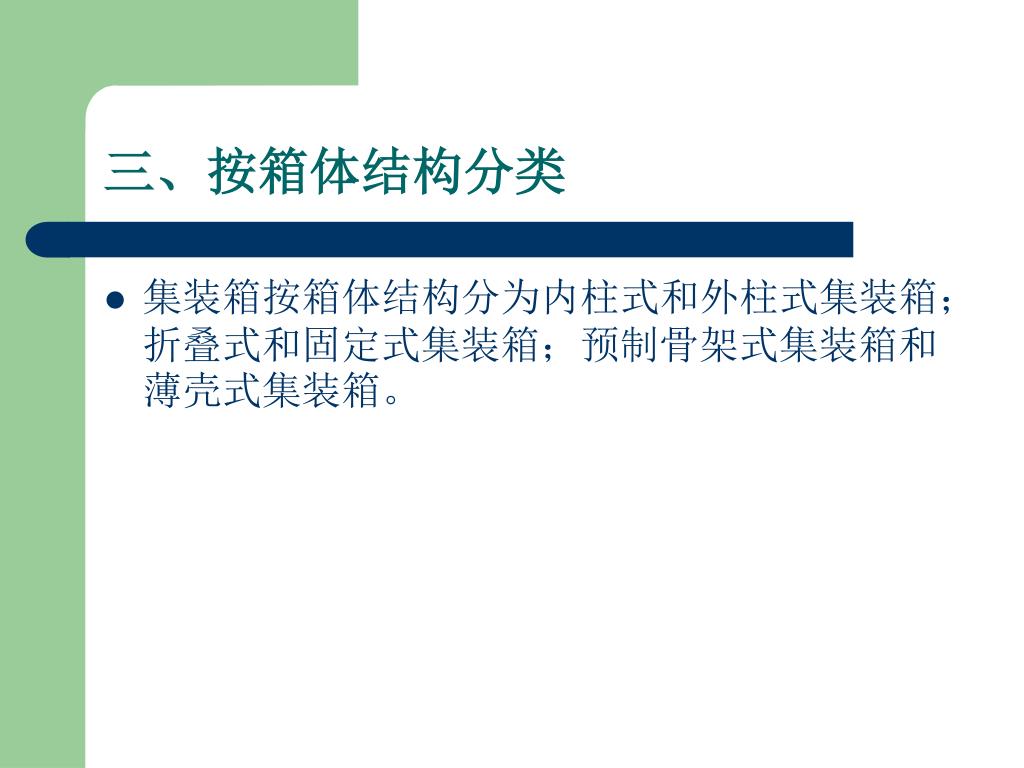

19. 三、按箱体结构分类 • 集装箱按箱体结构分为内柱式和外柱式集装箱；折叠式和固定式集装箱；预制骨架式集装箱和薄壳式集装箱。

20. 四、按重量分类 • 集装箱按重量分为 30t 集装箱、20t 集装箱、10t 集装箱、5t 集装箱和2.5t 集装箱。

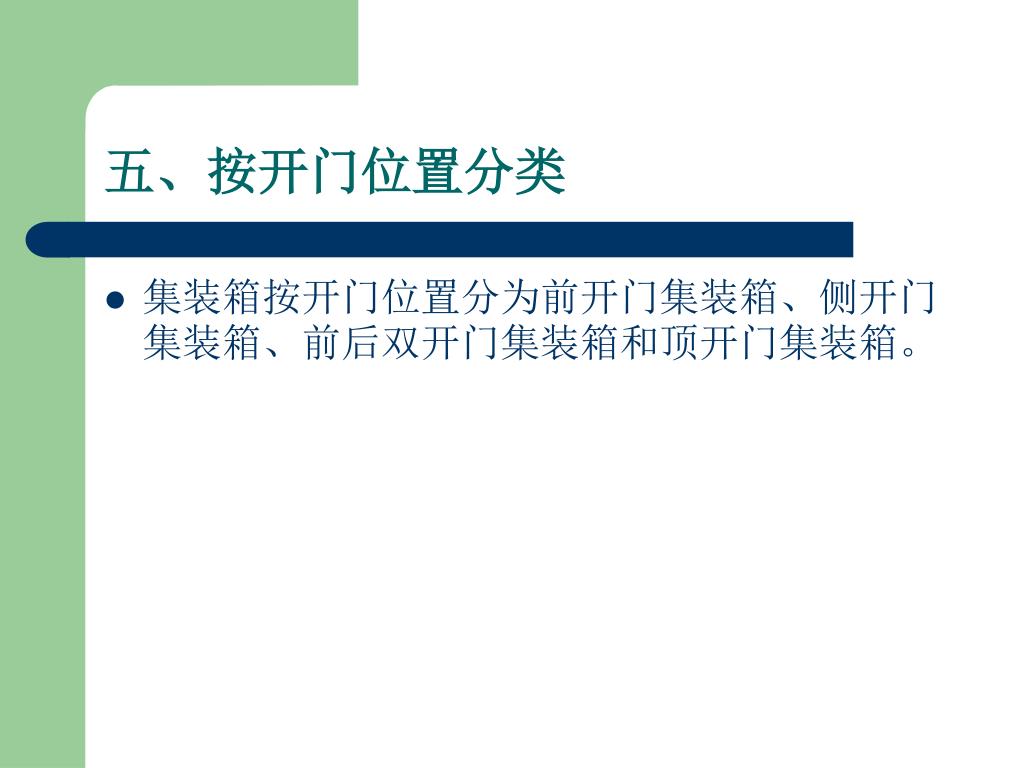

21. 五、按开门位置分类 • 集装箱按开门位置分为前开门集装箱、侧开门集装箱、前后双开门集装箱和顶开门集装箱。

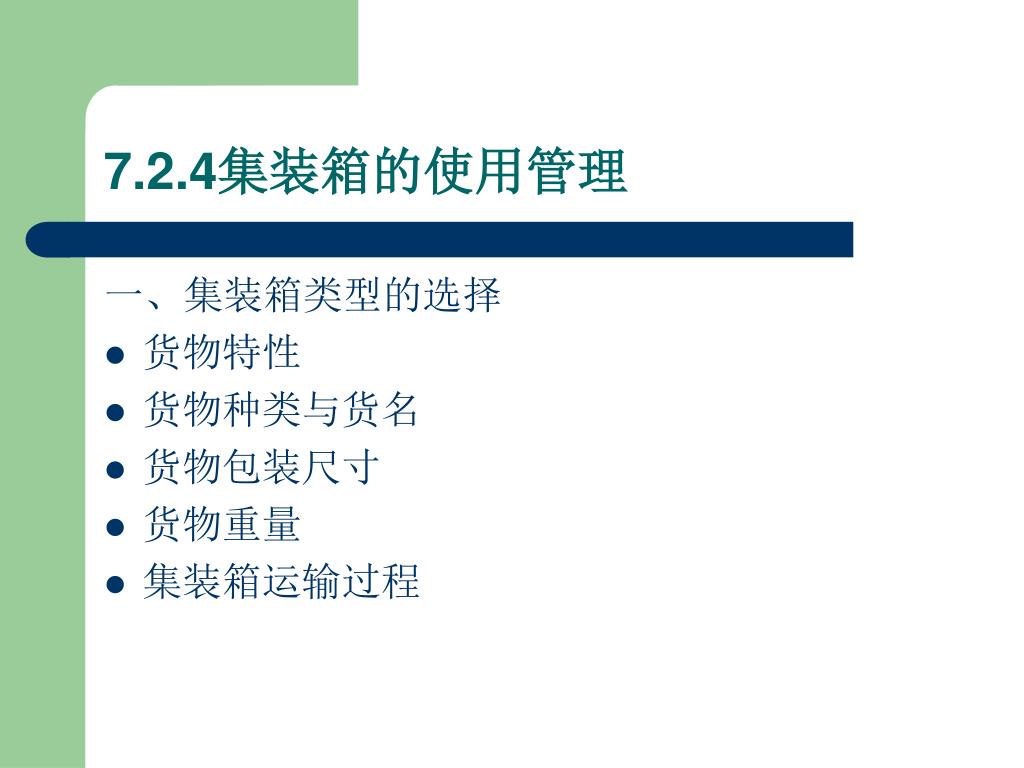

22. 7.2.4集装箱的使用管理 一、集装箱类型的选择 • 货物特性 • 货物种类与货名 • 货物包装尺寸 • 货物重量 • 集装箱运输过程

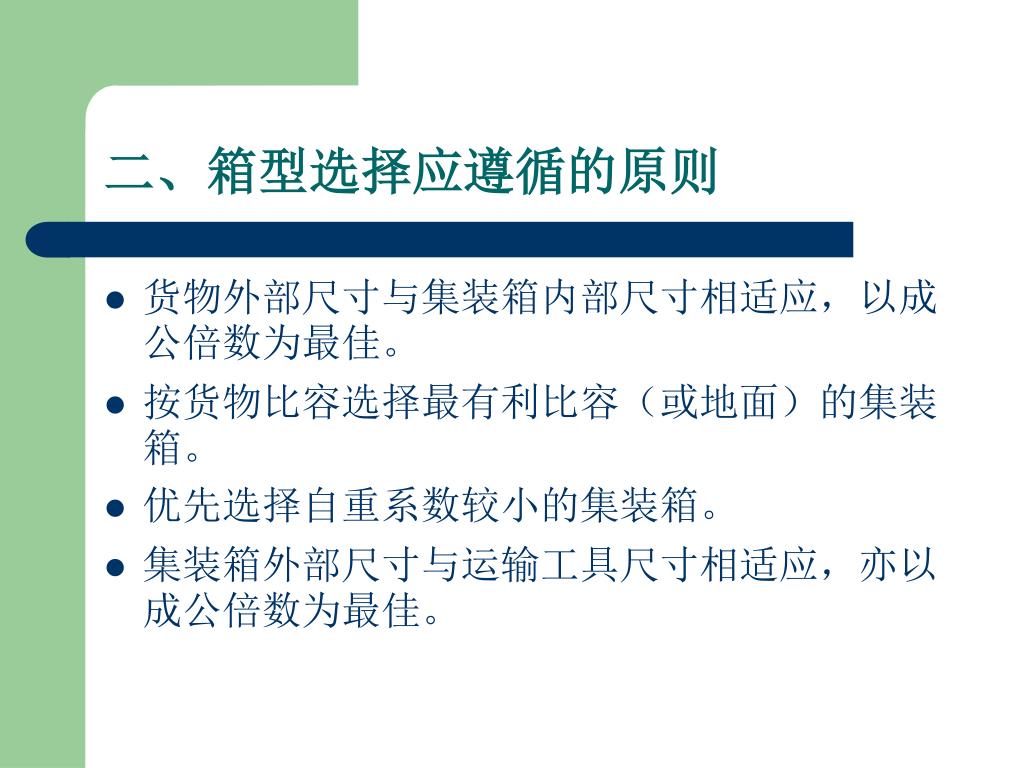

23. 二、箱型选择应遵循的原则 • 货物外部尺寸与集装箱内部尺寸相适应，以成公倍数为最佳。 • 按货物比容选择最有利比容（或地面）的集装箱。 • 优先选择自重系数较小的集装箱。 • 集装箱外部尺寸与运输工具尺寸相适应，亦以成公倍数为最佳。

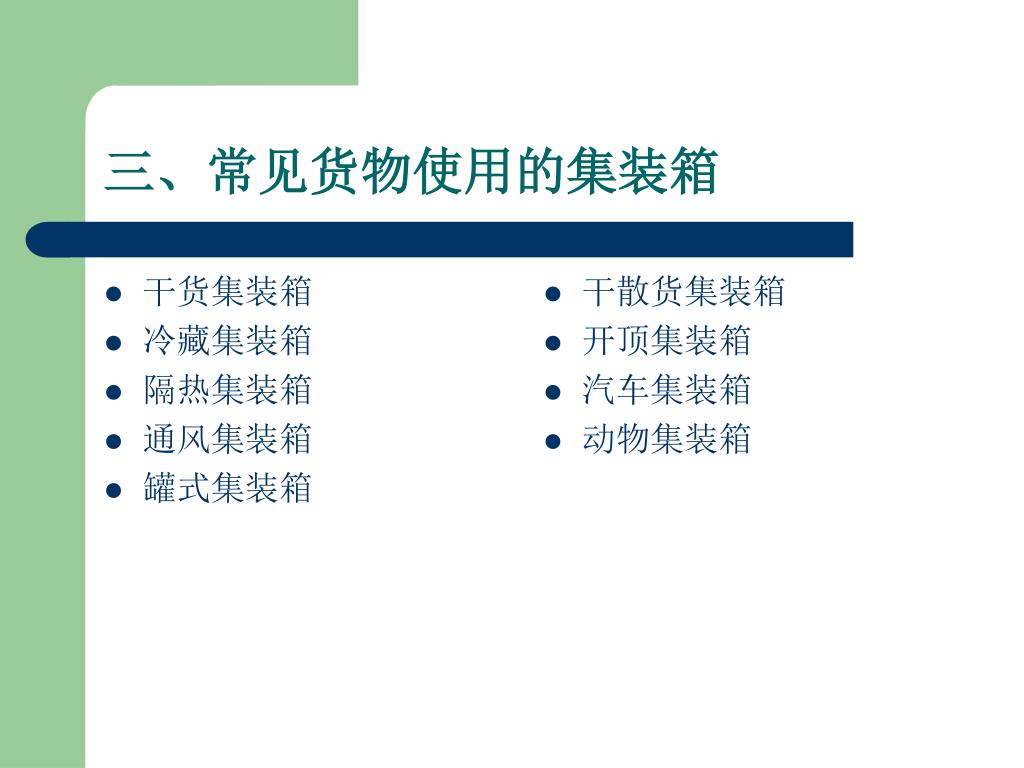

24. 干货集装箱 冷藏集装箱 隔热集装箱 通风集装箱 罐式集装箱 干散货集装箱 开顶集装箱 汽车集装箱 动物集装箱 三、常见货物使用的集装箱

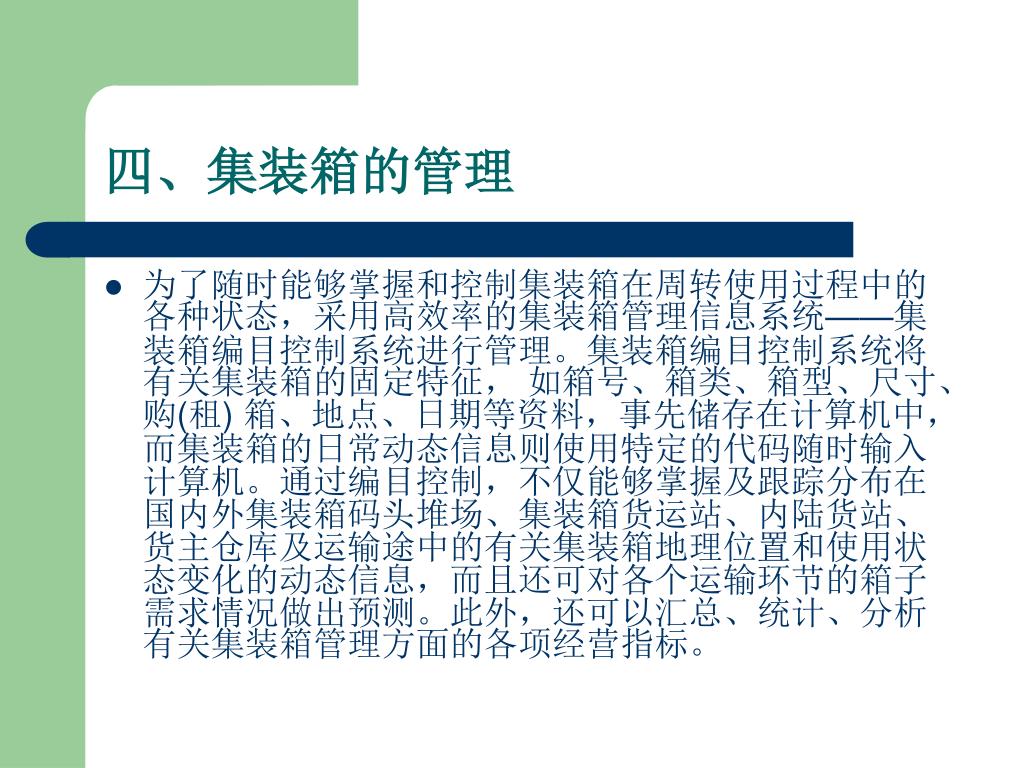

25. 四、集装箱的管理 • 为了随时能够掌握和控制集装箱在周转使用过程中的各种状态，采用高效率的集装箱管理信息系统——集装箱编目控制系统进行管理。集装箱编目控制系统将有关集装箱的固定特征， 如箱号、箱类、箱型、尺寸、购(租) 箱、地点、日期等资料，事先储存在计算机中，而集装箱的日常动态信息则使用特定的代码随时输入计算机。通过编目控制，不仅能够掌握及跟踪分布在国内外集装箱码头堆场、集装箱货运站、内陆货站、货主仓库及运输途中的有关集装箱地理位置和使用状态变化的动态信息，而且还可对各个运输环节的箱子需求情况做出预测。此外，还可以汇总、统计、分析有关集装箱管理方面的各项经营指标。

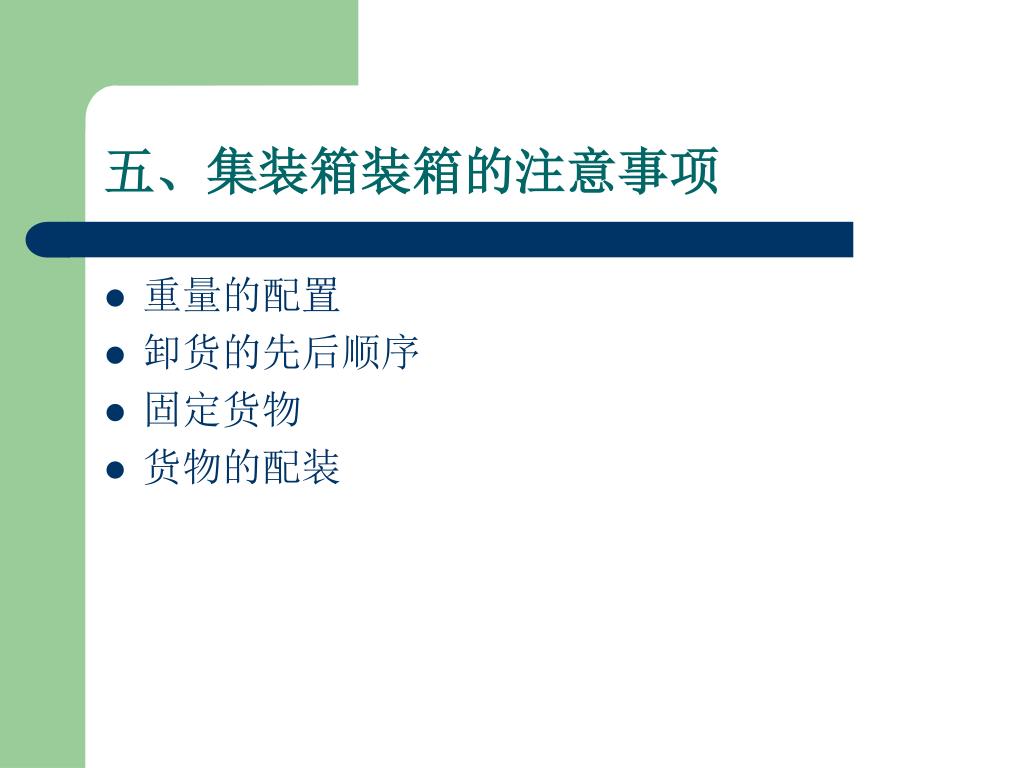

26. 五、集装箱装箱的注意事项 • 重量的配置 • 卸货的先后顺序 • 固定货物 • 货物的配装

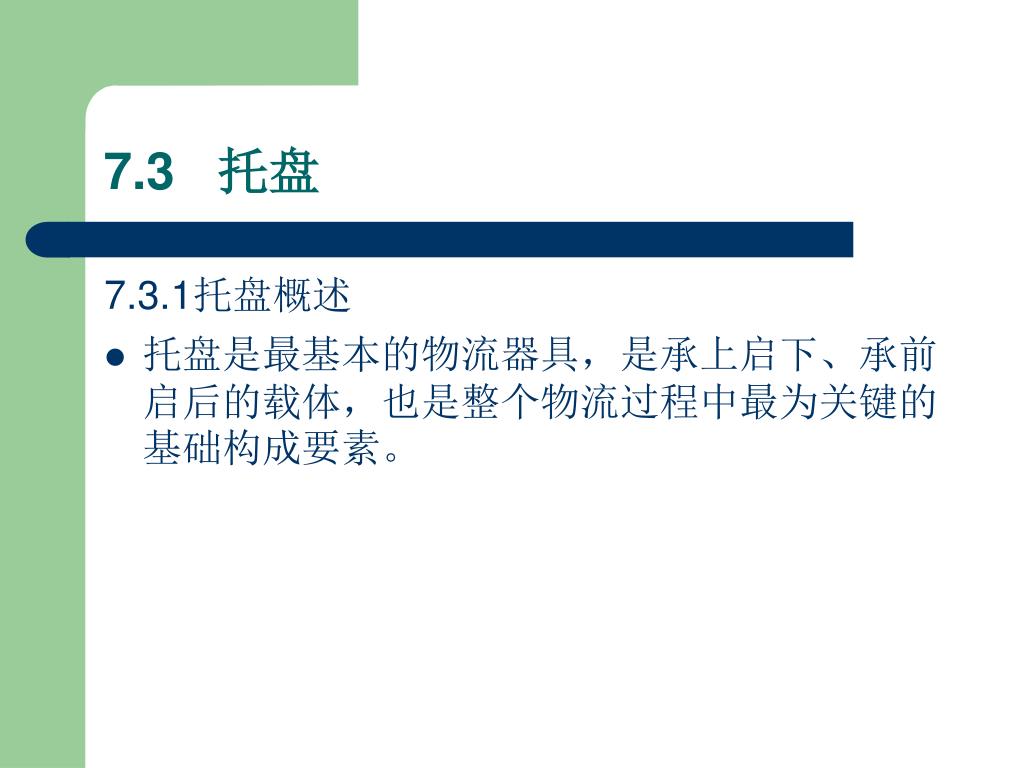

27. 7.3 托盘 7.3.1托盘概述 • 托盘是最基本的物流器具，是承上启下、承前启后的载体，也是整个物流过程中最为关键的基础构成要素。

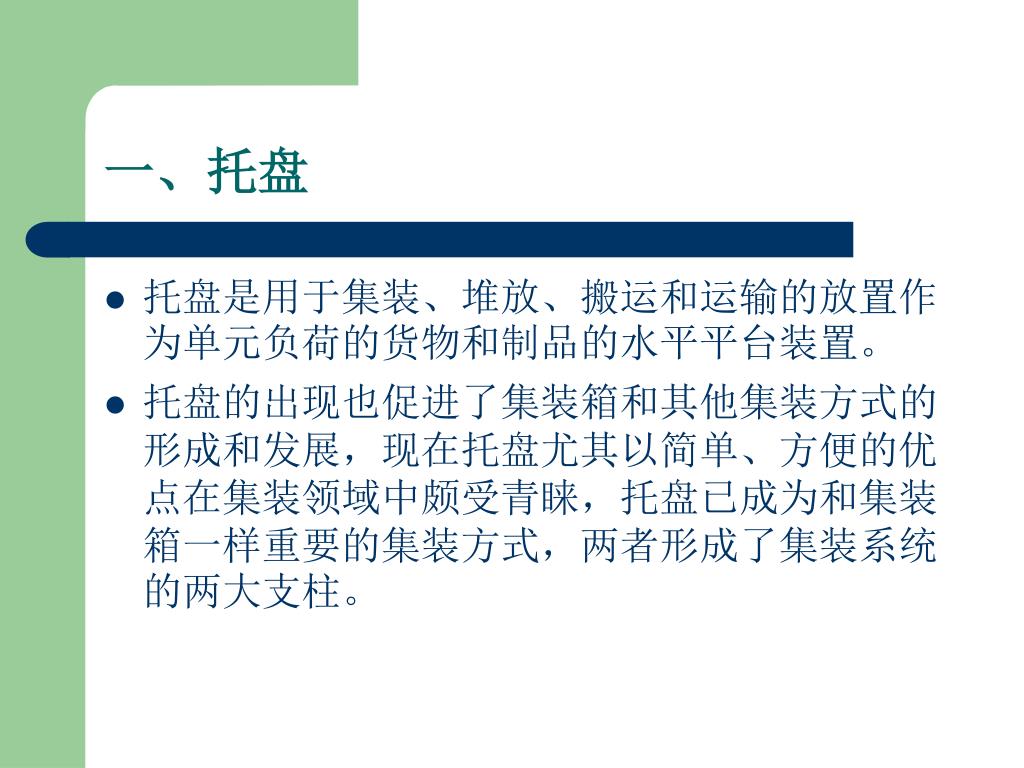

28. 一、托盘 • 托盘是用于集装、堆放、搬运和运输的放置作为单元负荷的货物和制品的水平平台装置。 • 托盘的出现也促进了集装箱和其他集装方式的形成和发展，现在托盘尤其以简单、方便的优点在集装领域中颇受青睐，托盘已成为和集装箱一样重要的集装方式，两者形成了集装系统的两大支柱。

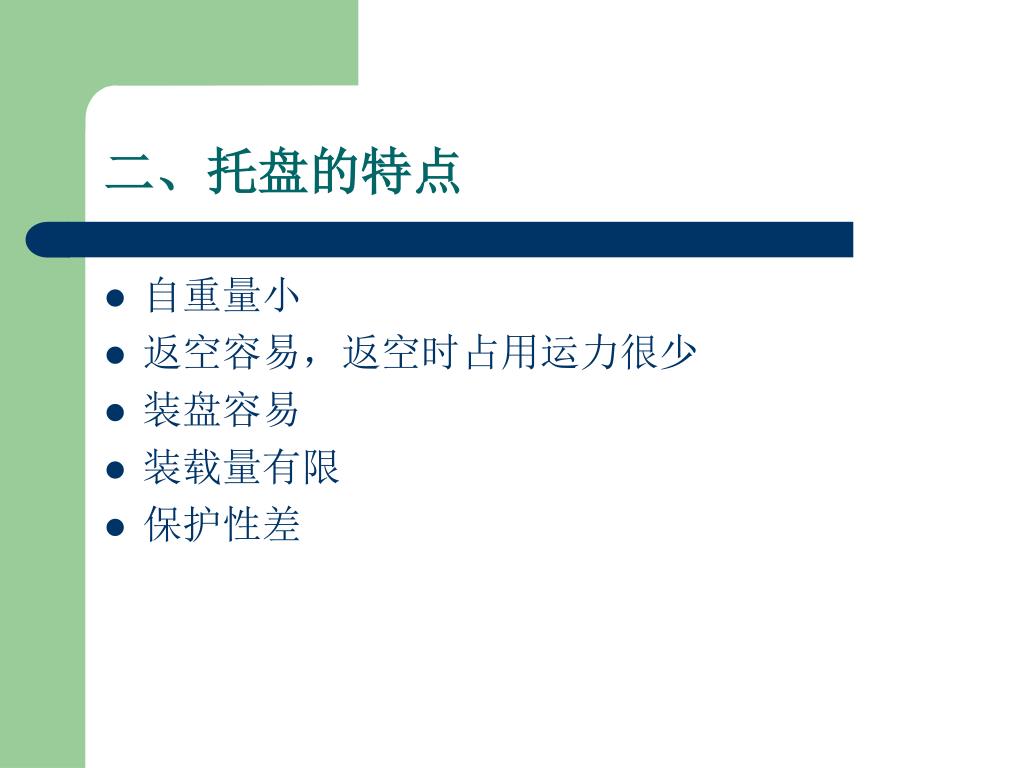

29. 二、托盘的特点 • 自重量小 • 返空容易，返空时占用运力很少 • 装盘容易 • 装载量有限 • 保护性差

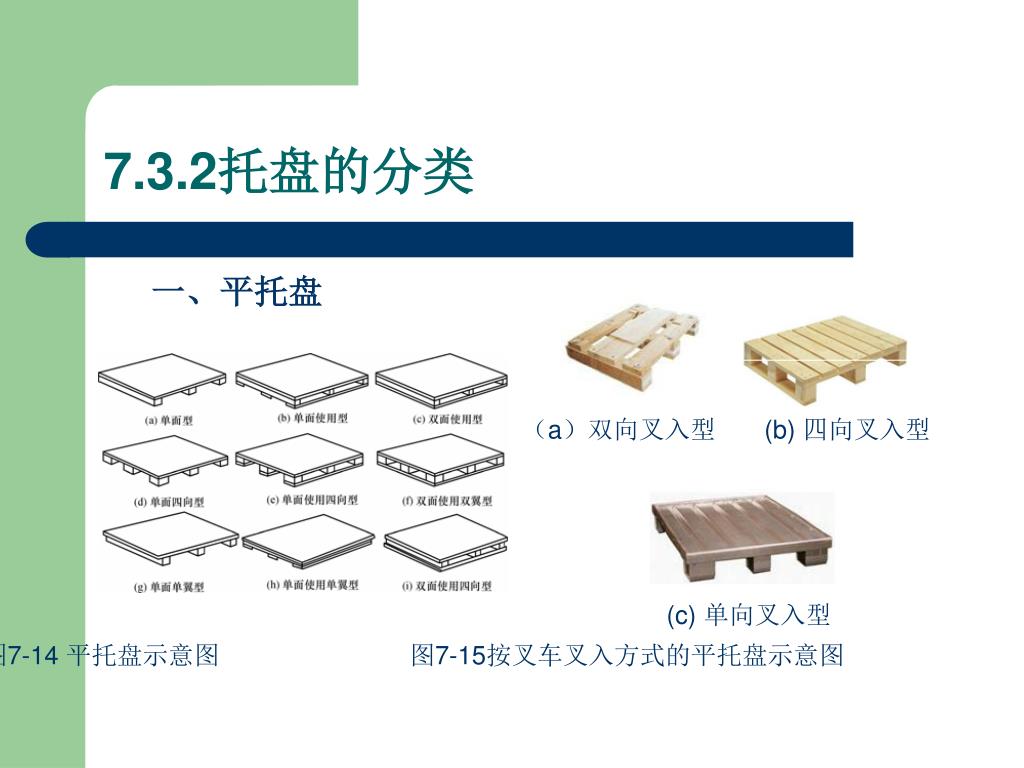

30. 7.3.2托盘的分类 一、平托盘 （a）双向叉入型 (b) 四向叉入型 (c) 单向叉入型 图7-14 平托盘示意图 图7-15按叉车叉入方式的平托盘示意图

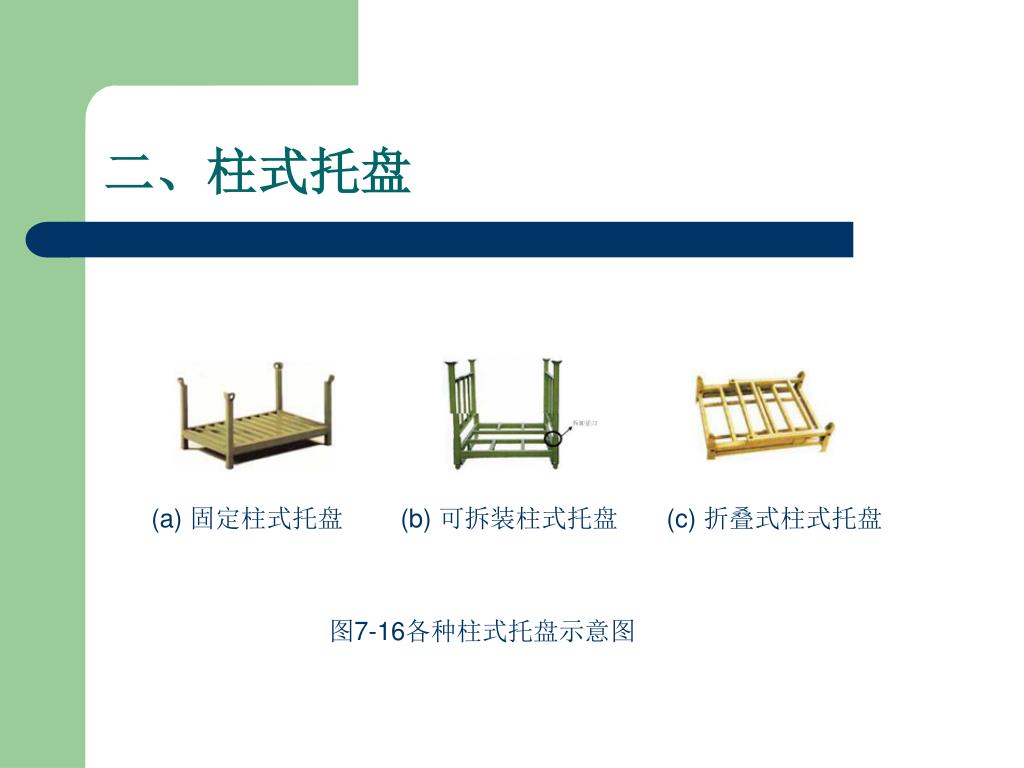

31. 二、柱式托盘 (a) 固定柱式托盘 (b) 可拆装柱式托盘 (c) 折叠式柱式托盘 图7-16各种柱式托盘示意图

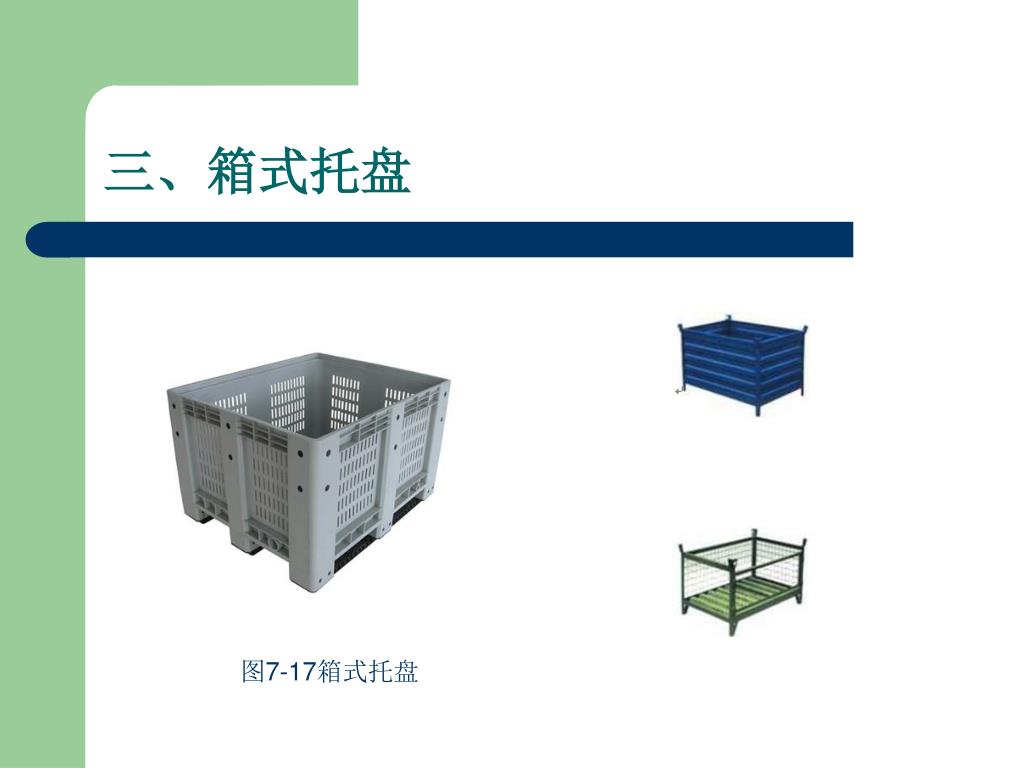

32. 三、箱式托盘 图7-17箱式托盘

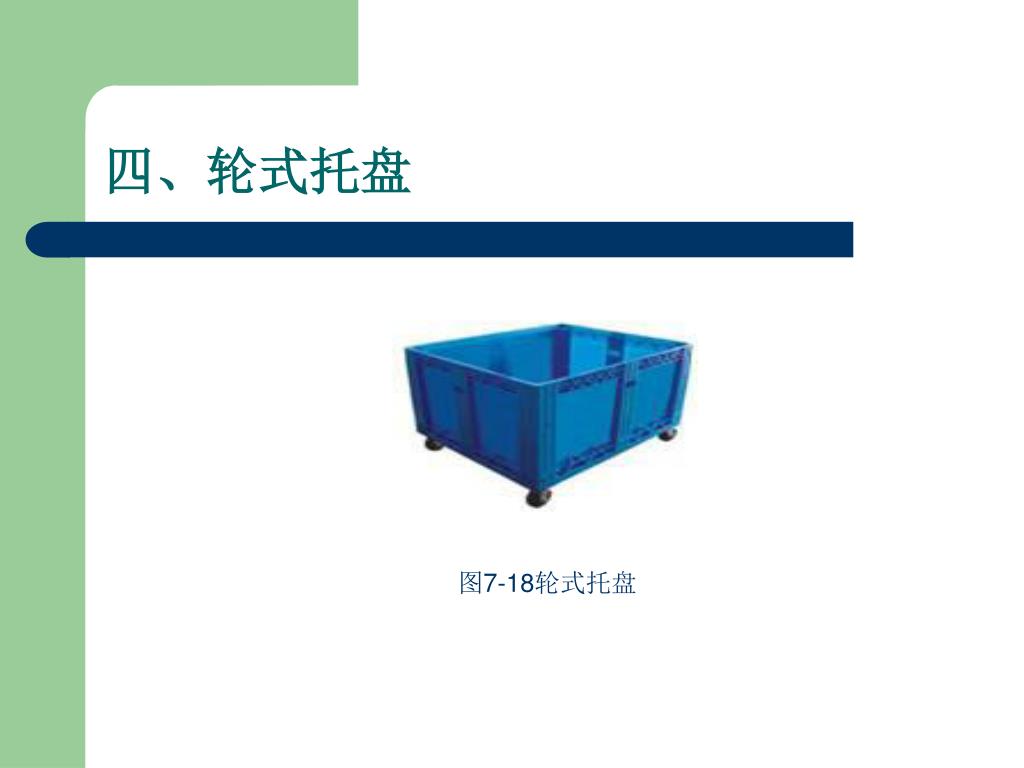

33. 四、轮式托盘 图7-18轮式托盘

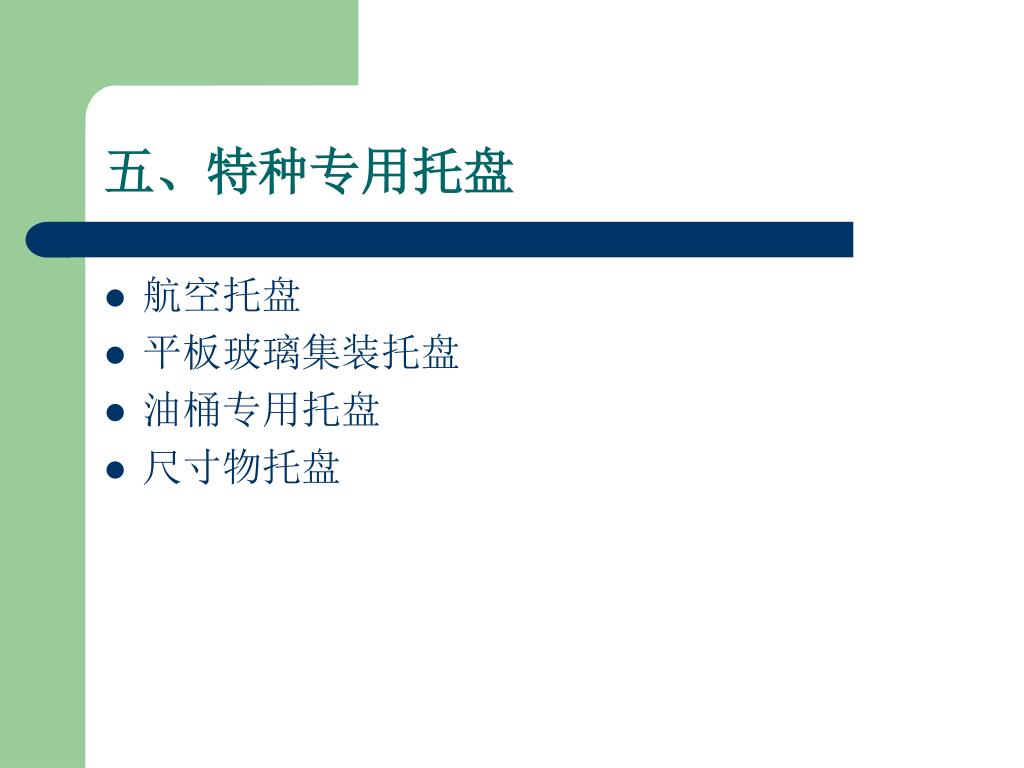

34. 五、特种专用托盘 • 航空托盘 • 平板玻璃集装托盘 • 油桶专用托盘 • 尺寸物托盘

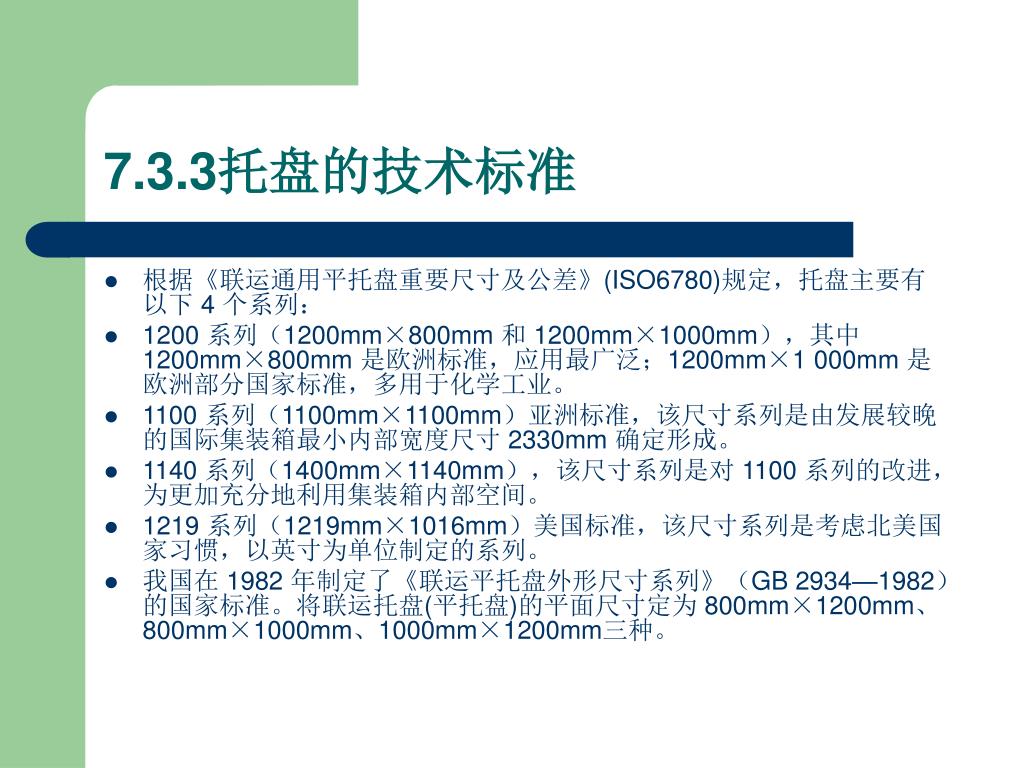

35. 7.3.3托盘的技术标准 • 根据《联运通用平托盘重要尺寸及公差》(ISO6780)规定，托盘主要有以下 4 个系列： • 1200 系列（1200mm×800mm 和 1200mm×1000mm），其中 1200mm×800mm 是欧洲标准，应用最广泛；1200mm×1 000mm 是欧洲部分国家标准，多用于化学工业。 • 1100 系列（1100mm×1100mm）亚洲标准，该尺寸系列是由发展较晚的国际集装箱最小内部宽度尺寸 2330mm 确定形成。 • 1140 系列（1400mm×1140mm），该尺寸系列是对 1100 系列的改进，为更加充分地利用集装箱内部空间。 • 1219 系列（1219mm×1016mm）美国标准，该尺寸系列是考虑北美国家习惯，以英寸为单位制定的系列。 • 我国在 1982 年制定了《联运平托盘外形尺寸系列》（GB 2934—1982）的国家标准。将联运托盘(平托盘)的平面尺寸定为 800mm×1200mm、800mm×1000mm、1000mm×1200mm三种。

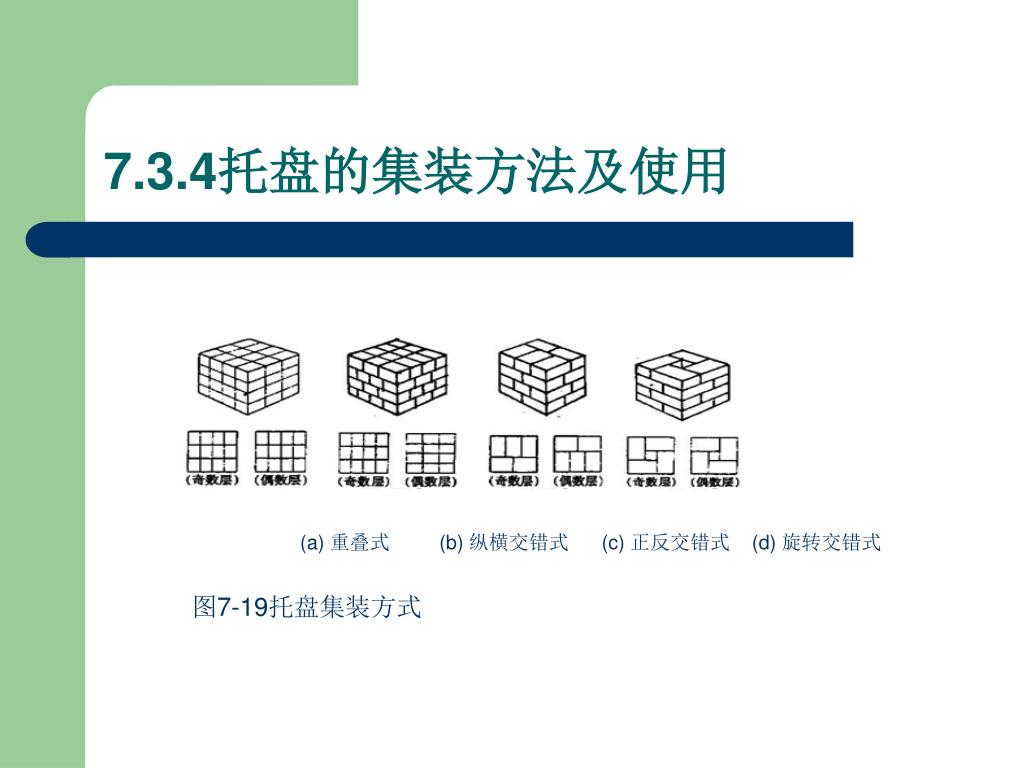

36. 7.3.4托盘的集装方法及使用 (a) 重叠式 (b) 纵横交错式 (c) 正反交错式 (d) 旋转交错式 图7-19托盘集装方式

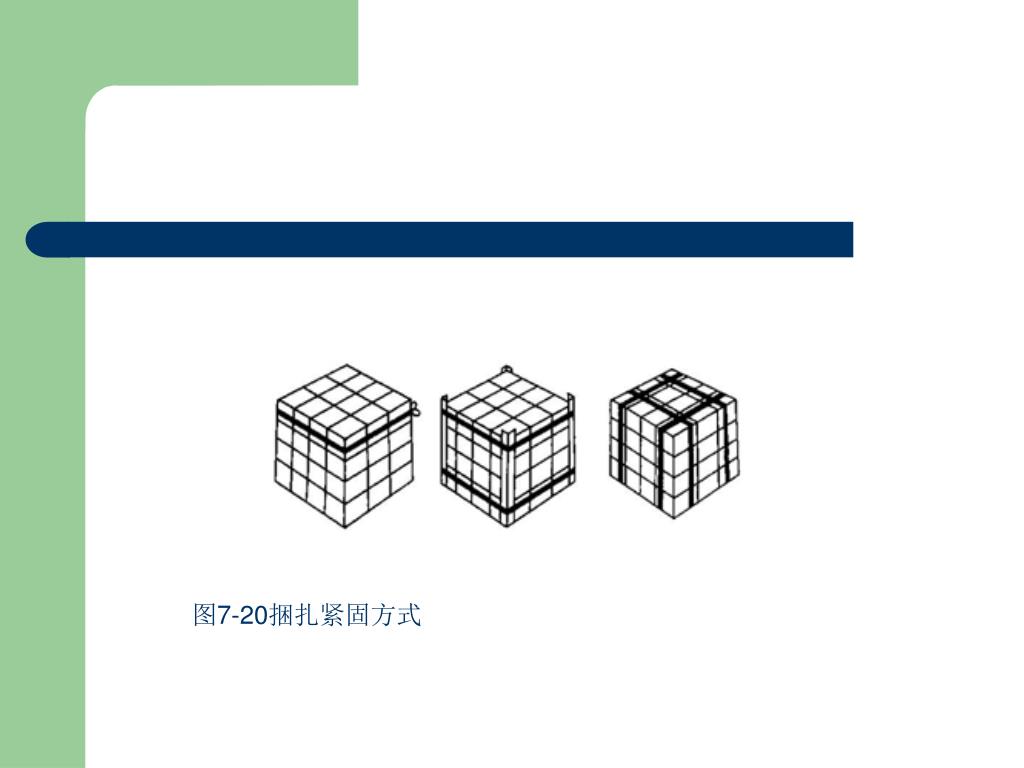

37. 图7-20捆扎紧固方式

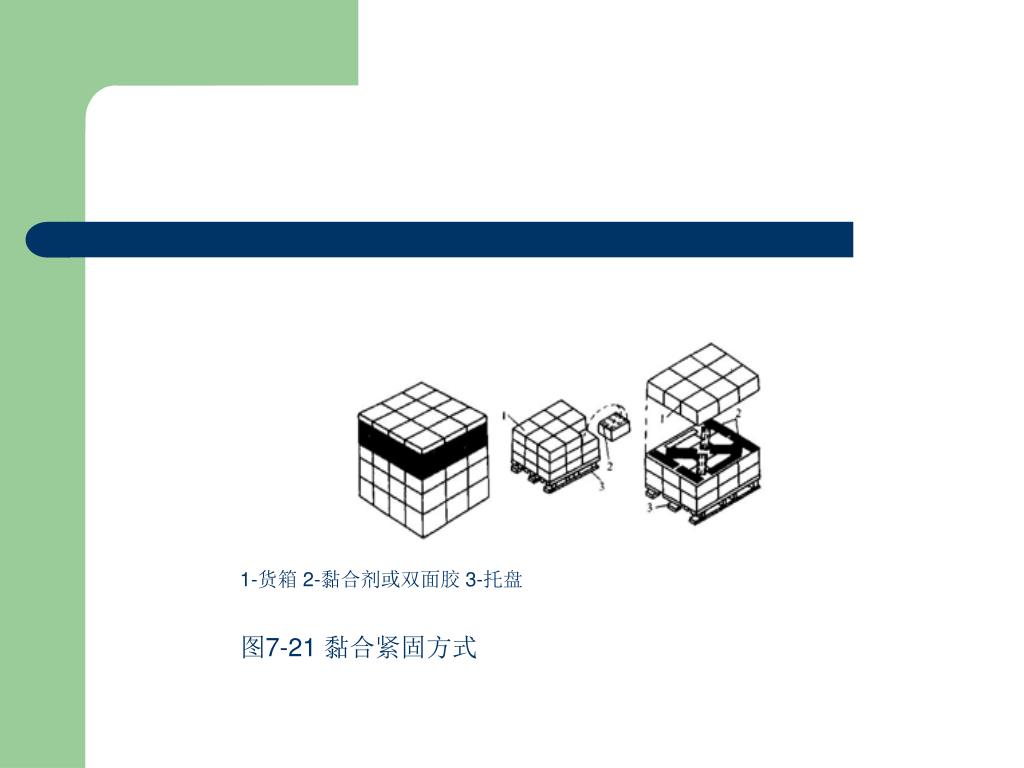

38. 1-货箱 2-黏合剂或双面胶 3-托盘 图7-21 黏合紧固方式

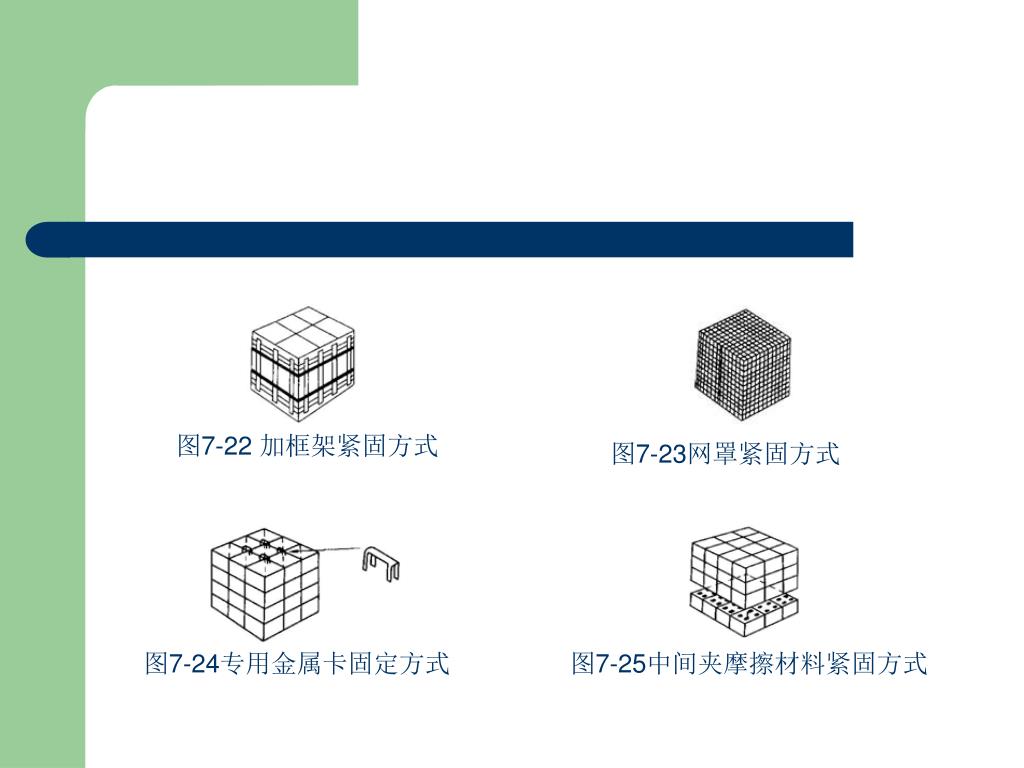

39. 图7-22 加框架紧固方式 图7-23网罩紧固方式 图7-24专用金属卡固定方式 图7-25中间夹摩擦材料紧固方式

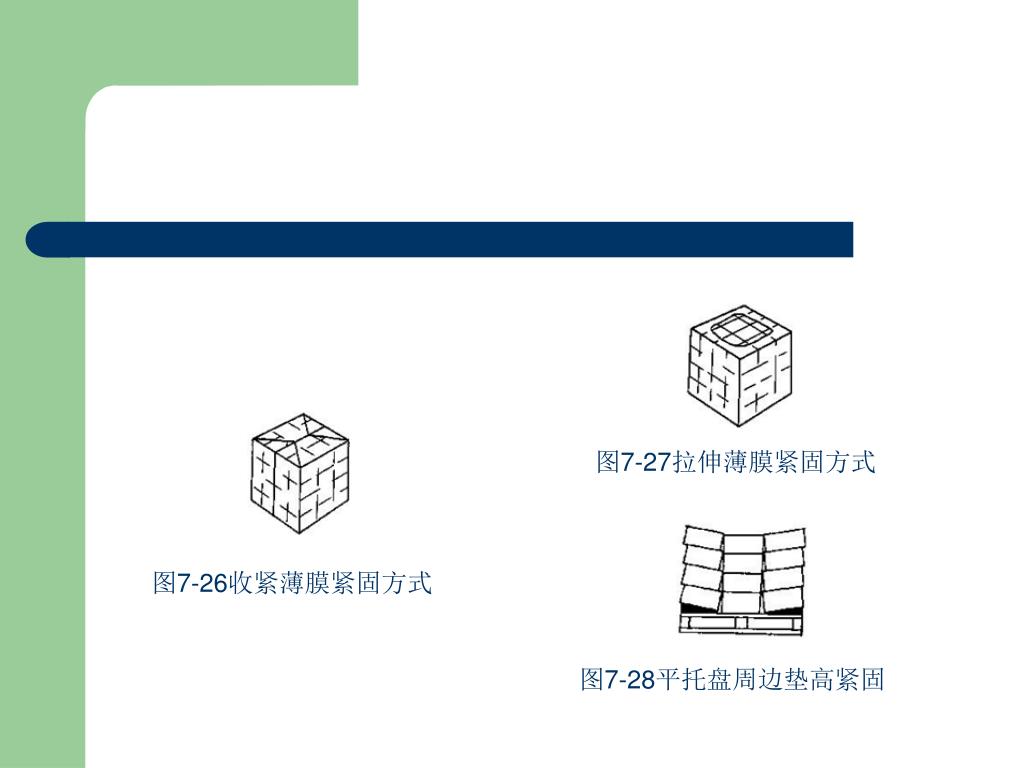

40. 图7-27拉伸薄膜紧固方式 图7-26收紧薄膜紧固方式 图7-28平托盘周边垫高紧固

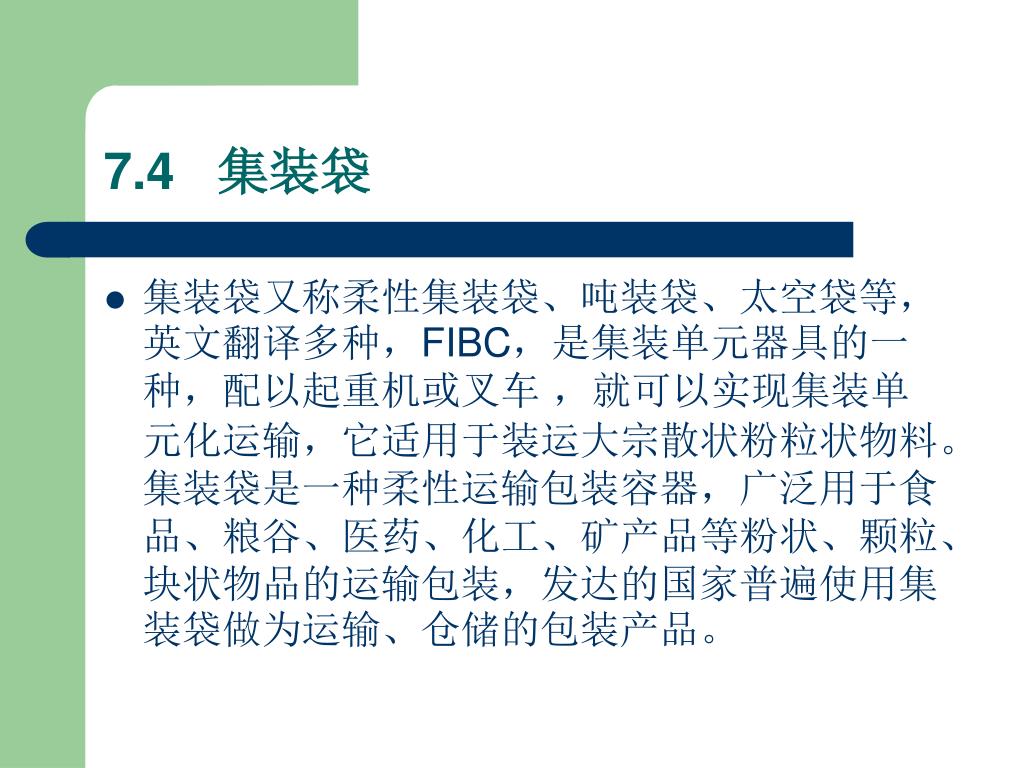

41. 7.4 集装袋 • 集装袋又称柔性集装袋、吨装袋、太空袋等，英文翻译多种，FIBC，是集装单元器具的一种，配以起重机或叉车 ，就可以实现集装单元化运输，它适用于装运大宗散状粉粒状物料。集装袋是一种柔性运输包装容器，广泛用于食品、粮谷、医药、化工、矿产品等粉状、颗粒、块状物品的运输包装，发达的国家普遍使用集装袋做为运输、仓储的包装产品。

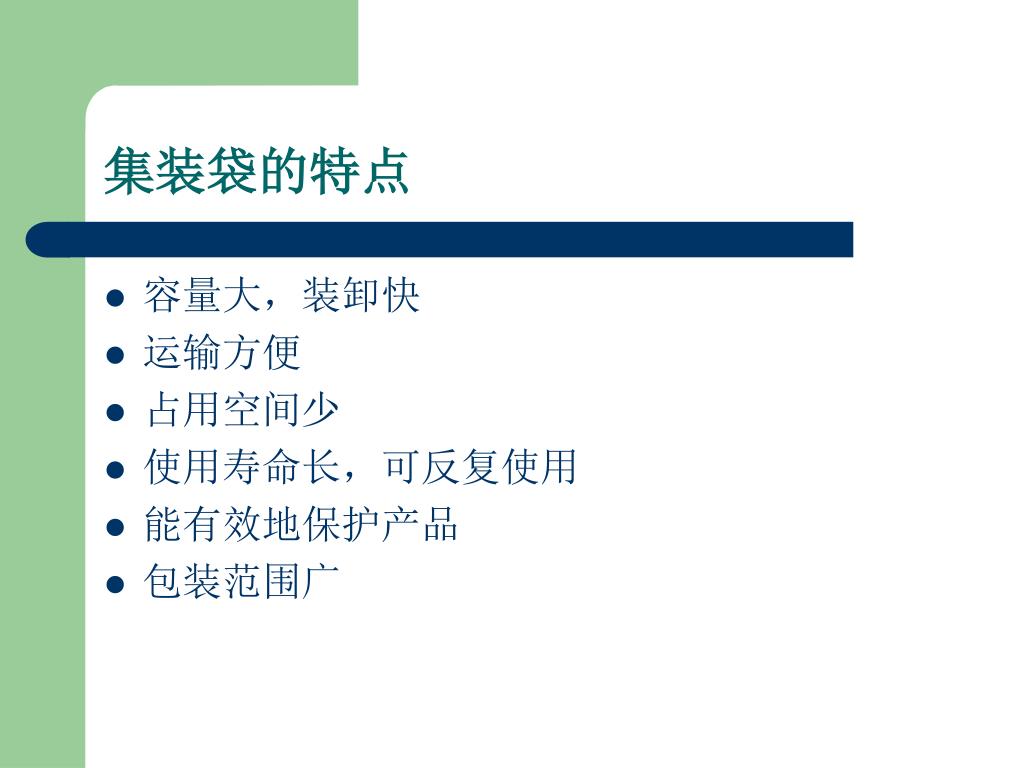

42. 集装袋的特点 • 容量大，装卸快 • 运输方便 • 占用空间少 • 使用寿命长，可反复使用 • 能有效地保护产品 • 包装范围广

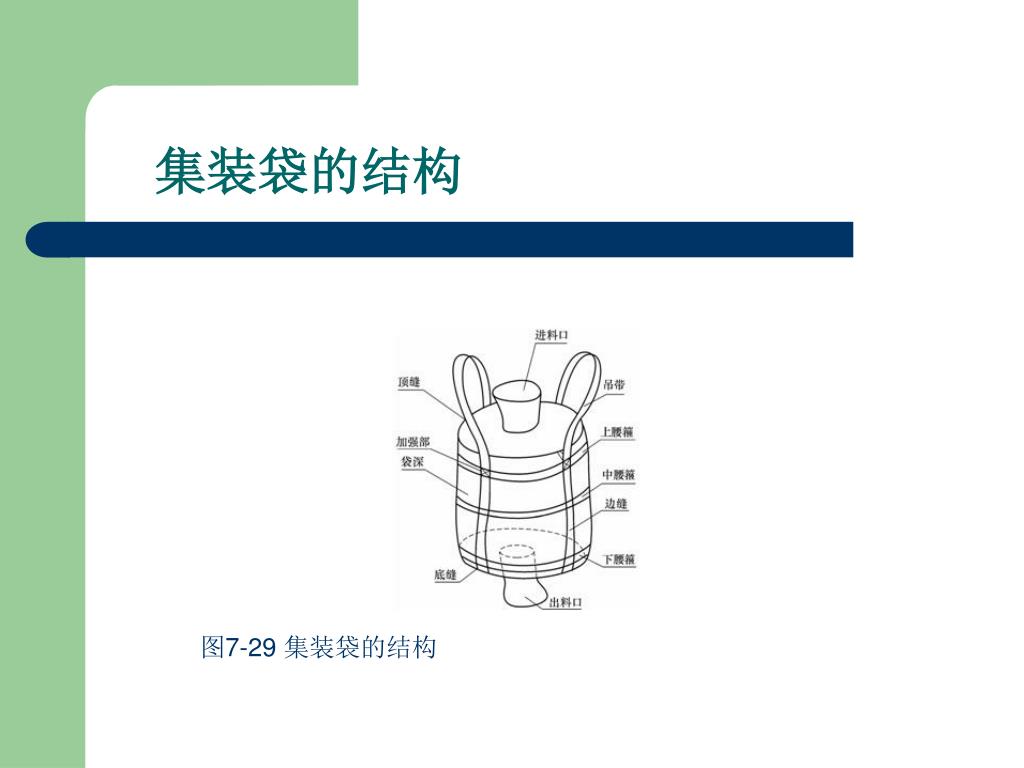

43. 集装袋的结构 图7-29 集装袋的结构

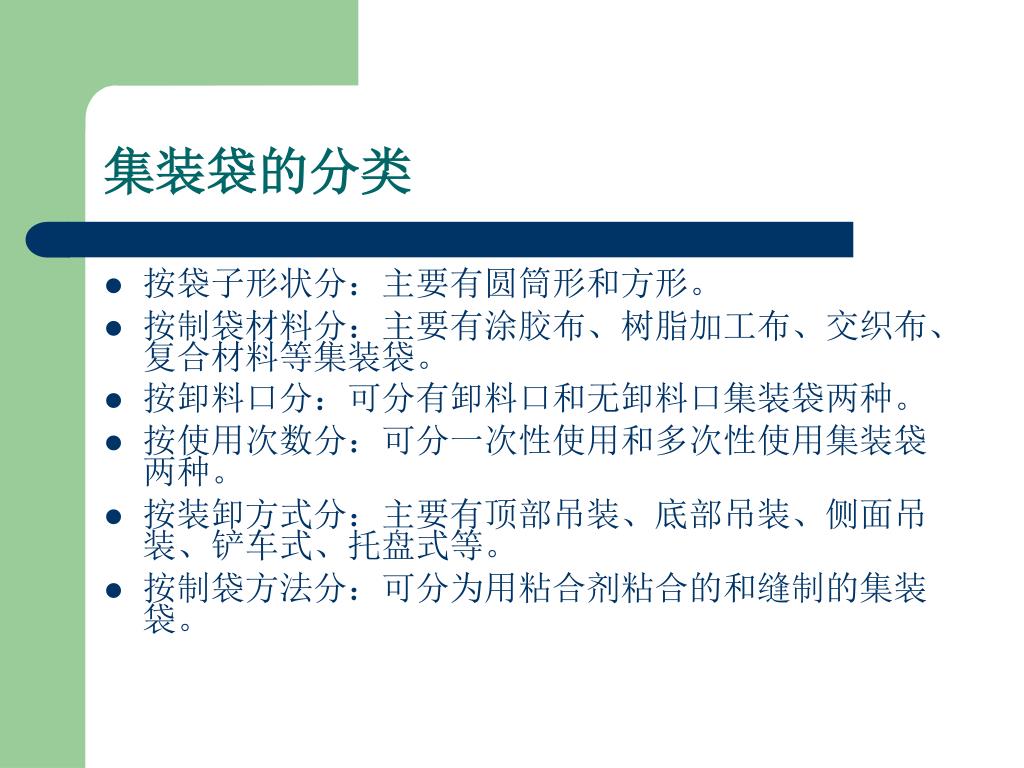

44. 集装袋的分类 • 按袋子形状分：主要有圆筒形和方形。 • 按制袋材料分：主要有涂胶布、树脂加工布、交织布、复合材料等集装袋。 • 按卸料口分：可分有卸料口和无卸料口集装袋两种。 • 按使用次数分：可分一次性使用和多次性使用集装袋两种。 • 按装卸方式分：主要有顶部吊装、底部吊装、侧面吊装、铲车式、托盘式等。 • 按制袋方法分：可分为用粘合剂粘合的和缝制的集装袋。

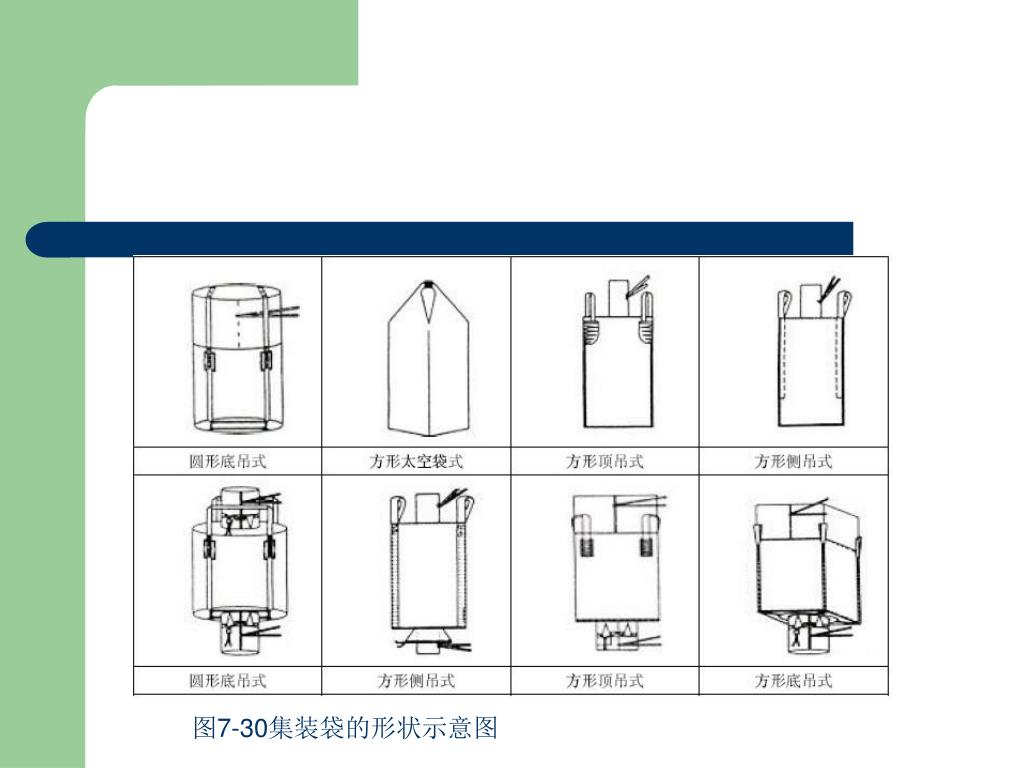

45. 图7-30集装袋的形状示意图

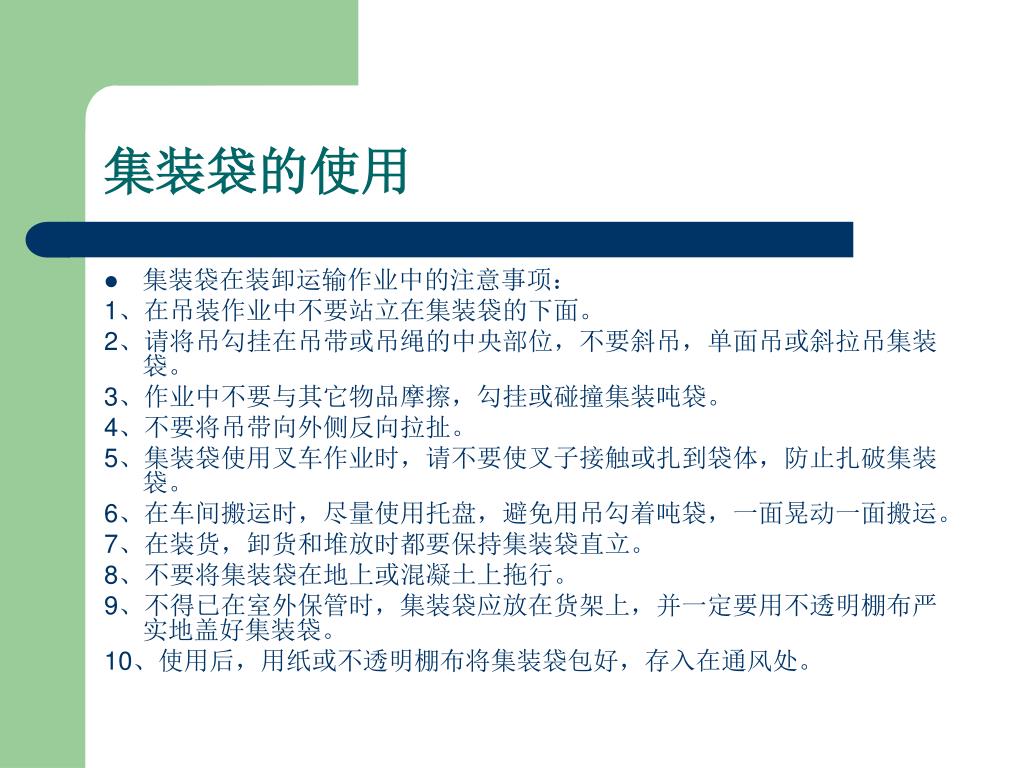

46. 集装袋的使用 • 集装袋在装卸运输作业中的注意事项： 1、在吊装作业中不要站立在集装袋的下面。 2、请将吊勾挂在吊带或吊绳的中央部位，不要斜吊，单面吊或斜拉吊集装袋。 3、作业中不要与其它物品摩擦，勾挂或碰撞集装吨袋。 4、不要将吊带向外侧反向拉扯。 5、集装袋使用叉车作业时，请不要使叉子接触或扎到袋体，防止扎破集装袋。 6、在车间搬运时，尽量使用托盘，避免用吊勾着吨袋，一面晃动一面搬运。 7、在装货，卸货和堆放时都要保持集装袋直立。 8、不要将集装袋在地上或混凝土上拖行。 9、不得已在室外保管时，集装袋应放在货架上，并一定要用不透明棚布严实地盖好集装袋。 10、使用后，用纸或不透明棚布将集装袋包好，存入在通风处。

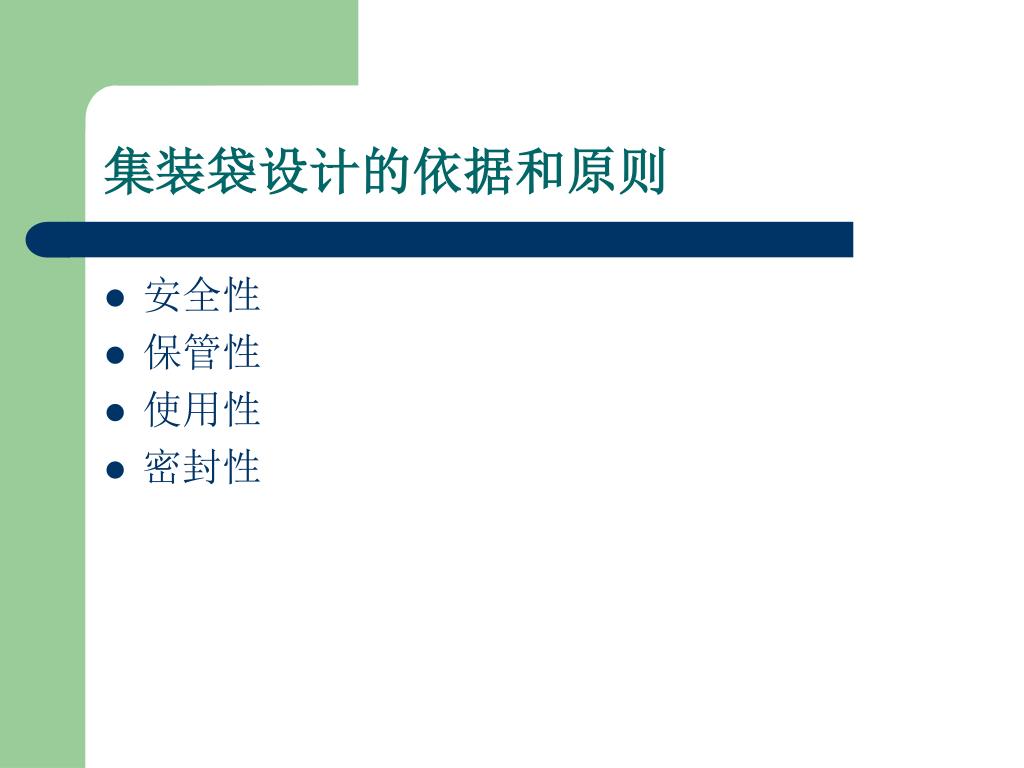

47. 集装袋设计的依据和原则 • 安全性 • 保管性 • 使用性 • 密封性

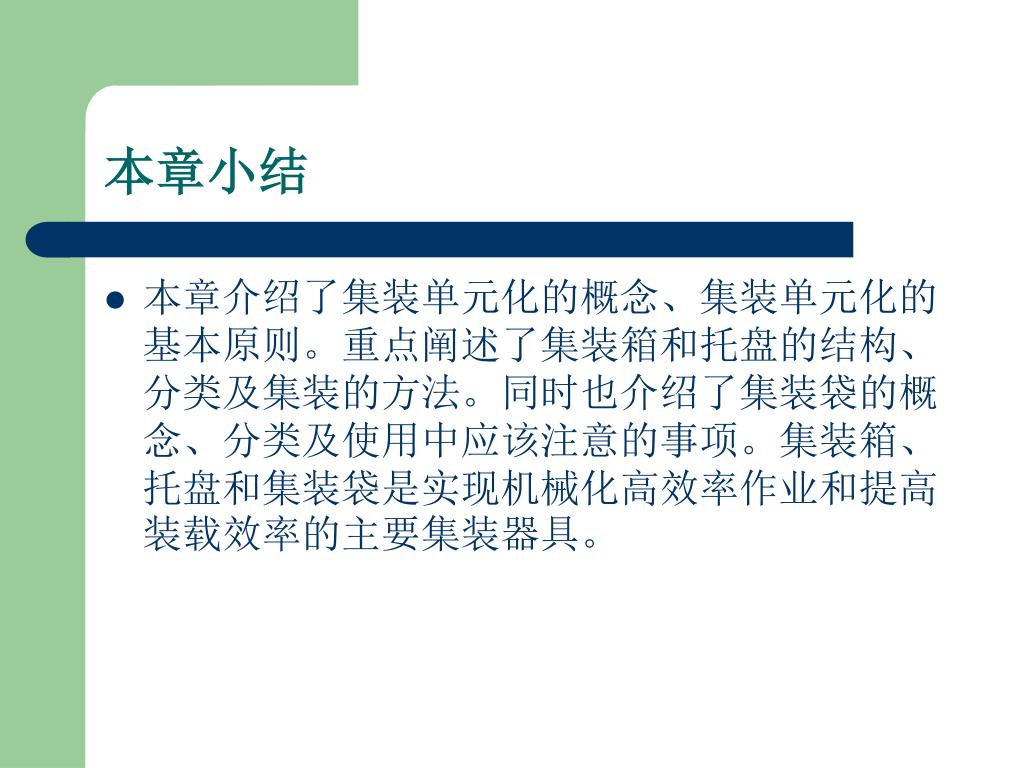

48. 本章小结 • 本章介绍了集装单元化的概念、集装单元化的基本原则。重点阐述了集装箱和托盘的结构、分类及集装的方法。同时也介绍了集装袋的概念、分类及使用中应该注意的事项。集装箱、托盘和集装袋是实现机械化高效率作业和提高装载效率的主要集装器具。
