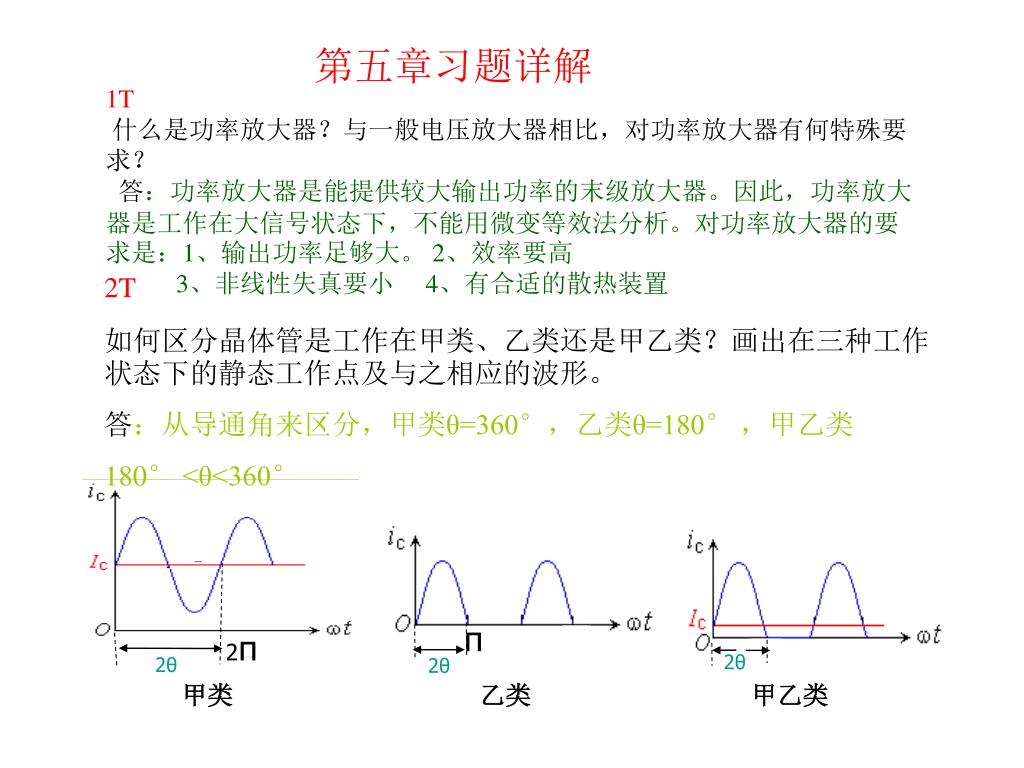

  1. 2θ 甲乙类 2π 2θ 甲类 π 2θ 乙类 第五章习题详解 1T 什么是功率放大器？与一般电压放大器相比，对功率放大器有何特殊要求？ 答：功率放大器是能提供较大输出功率的末级放大器。因此，功率放大器是工作在大信号状态下，不能用微变等效法分析。对功率放大器的要求是：1、输出功率足够大。 2、效率要高 3、非线性失真要小 4、有合适的散热装置 2T 如何区分晶体管是工作在甲类、乙类还是甲乙类？画出在三种工作状态下的静态工作点及与之相应的波形。 答：从导通角来区分，甲类θ=360°，乙类θ=180° ，甲乙类 180° <θ<360°

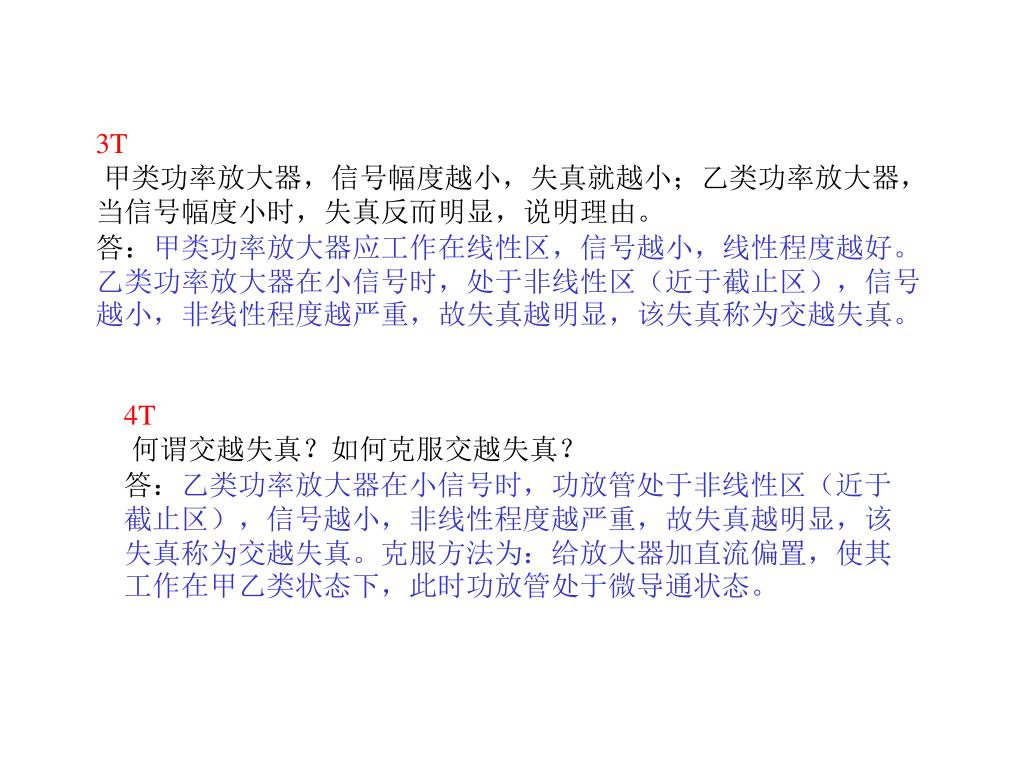

  2. 3T 甲类功率放大器，信号幅度越小，失真就越小；乙类功率放大器，当信号幅度小时，失真反而明显，说明理由。 答：甲类功率放大器应工作在线性区，信号越小，线性程度越好。乙类功率放大器在小信号时，处于非线性区（近于截止区），信号越小，非线性程度越严重，故失真越明显，该失真称为交越失真。 4T 何谓交越失真？如何克服交越失真？ 答：乙类功率放大器在小信号时，功放管处于非线性区（近于截止区），信号越小，非线性程度越严重，故失真越明显，该失真称为交越失真。克服方法为：给放大器加直流偏置，使其工作在甲乙类状态下，此时功放管处于微导通状态。

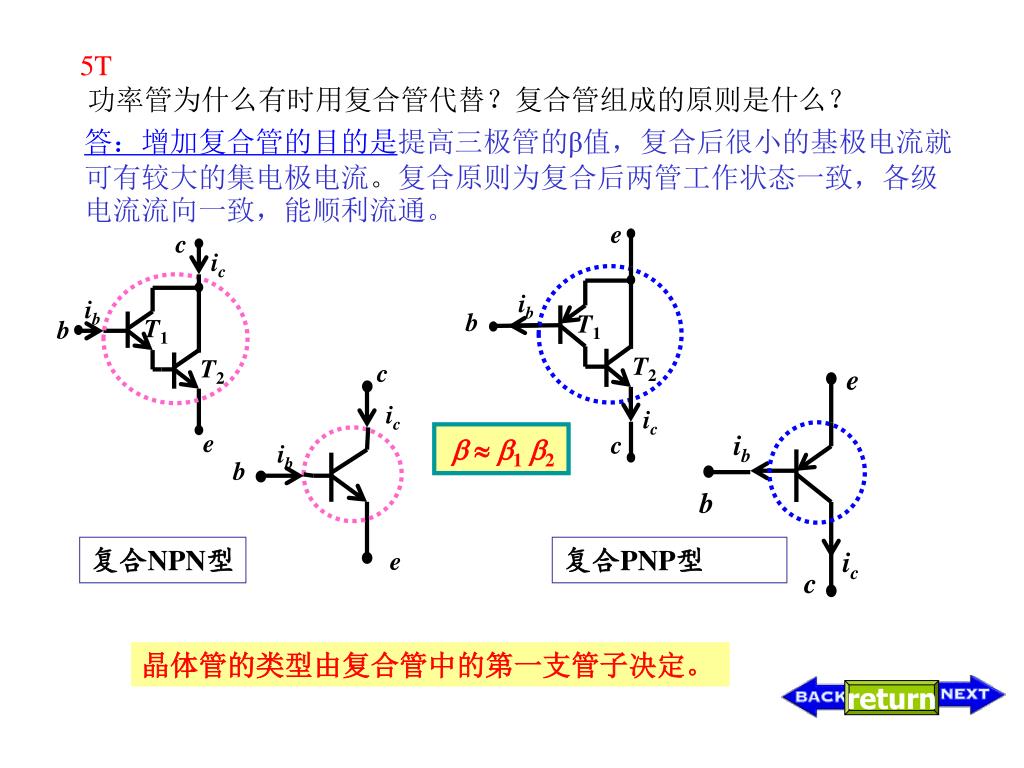

  3. c e ic ib ib b T1 T1 b T2 T2 c ic e c ic e ib ib b b ic e c 5T 功率管为什么有时用复合管代替？复合管组成的原则是什么？ 答：增加复合管的目的是提高三极管的β值，复合后很小的基极电流就可有较大的集电极电流。复合原则为复合后两管工作状态一致，各级电流流向一致，能顺利流通。   12 复合NPN型 复合PNP型 晶体管的类型由复合管中的第一支管子决定。 return

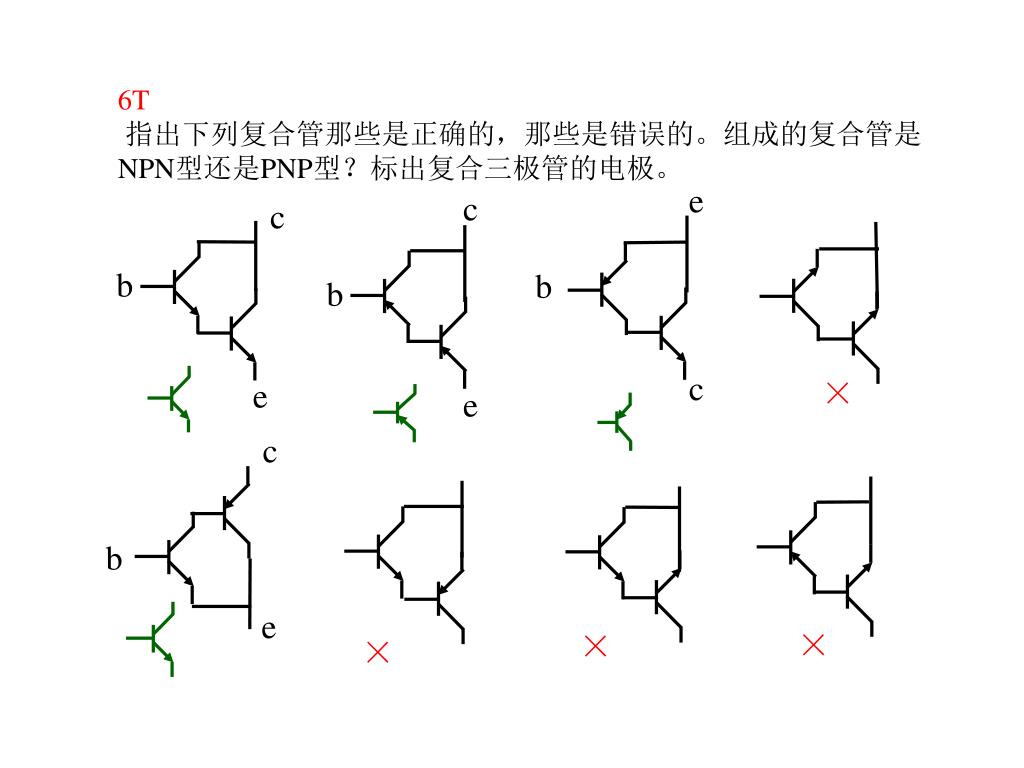

  4. c c b b e e e b c c b e 6T 指出下列复合管那些是正确的，那些是错误的。组成的复合管是NPN型还是PNP型？标出复合三极管的电极。 × × × ×

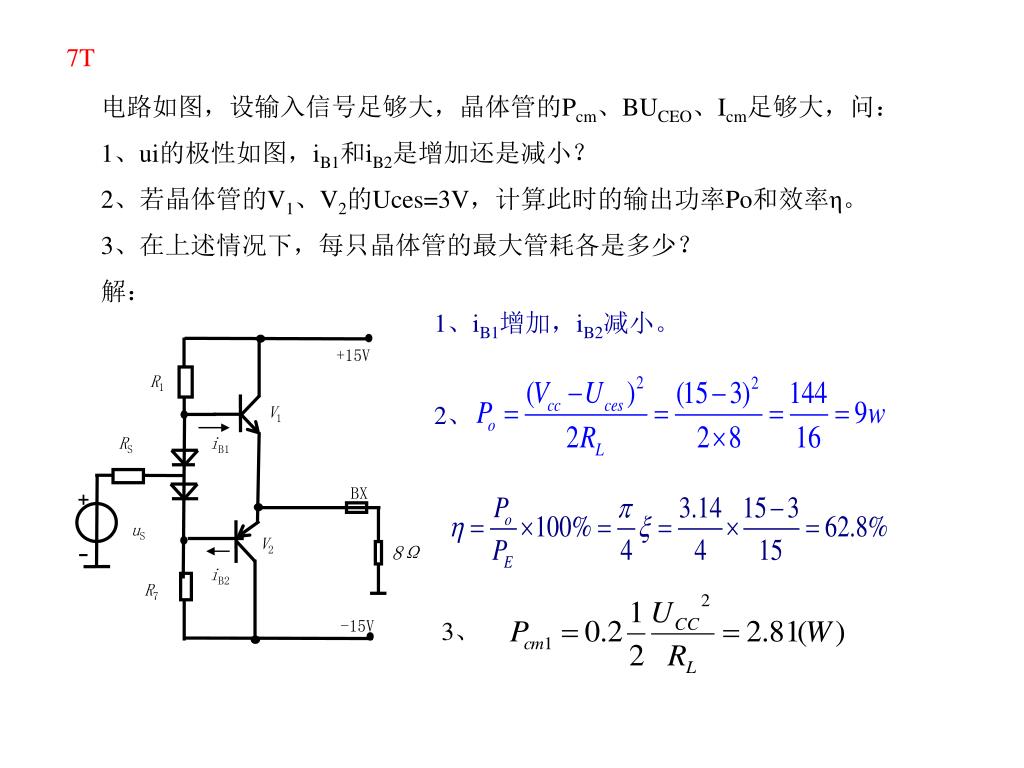

  5. +15V R1 V1 RS iB1 BX + - V2 8Ω iB2 R7 -15V 7T 电路如图，设输入信号足够大，晶体管的Pcm、BUCEO、Icm足够大，问： 1、ui的极性如图，iB1和iB2是增加还是减小？ 2、若晶体管的V1、V2的Uces=3V，计算此时的输出功率Po和效率η。 3、在上述情况下，每只晶体管的最大管耗各是多少？ 解： 1、iB1增加，iB2减小。 2、 uS 3、

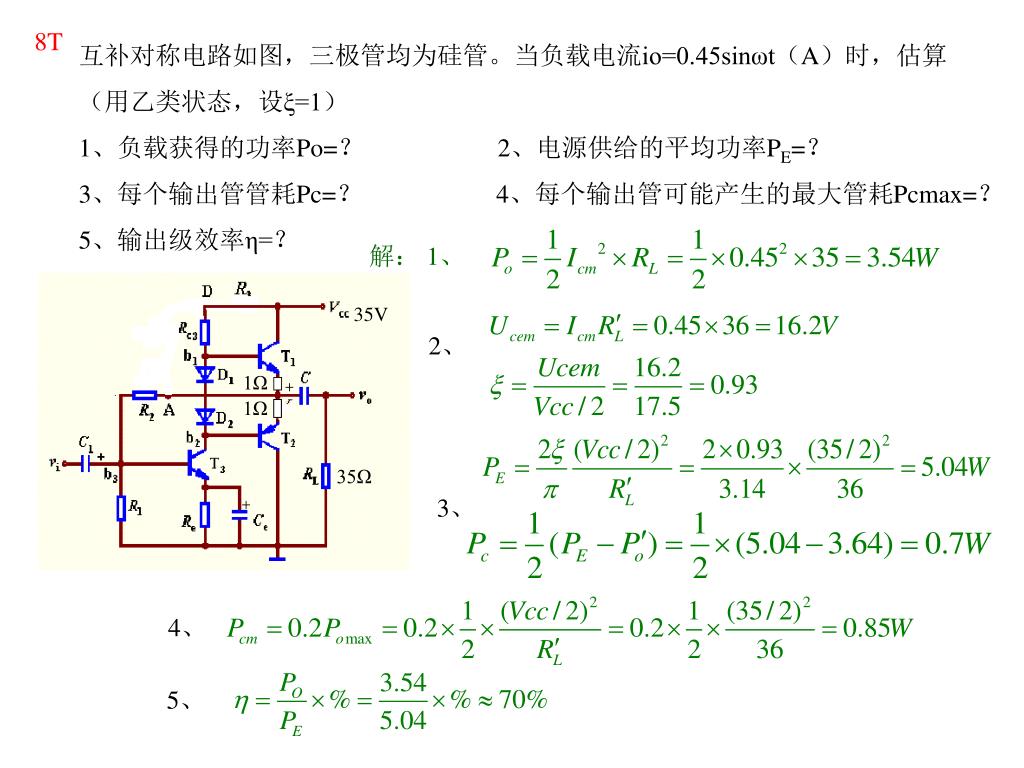

  6. 35V 1Ω 1Ω 35Ω 8T 互补对称电路如图，三极管均为硅管。当负载电流io=0.45sinωt（A）时，估算 （用乙类状态，设ξ=1） 1、负载获得的功率Po=？ 2、电源供给的平均功率PE=？ 3、每个输出管管耗Pc=？ 4、每个输出管可能产生的最大管耗Pcmax=？ 5、输出级效率η=？ 解： 1、 2、 3、 4、 5、

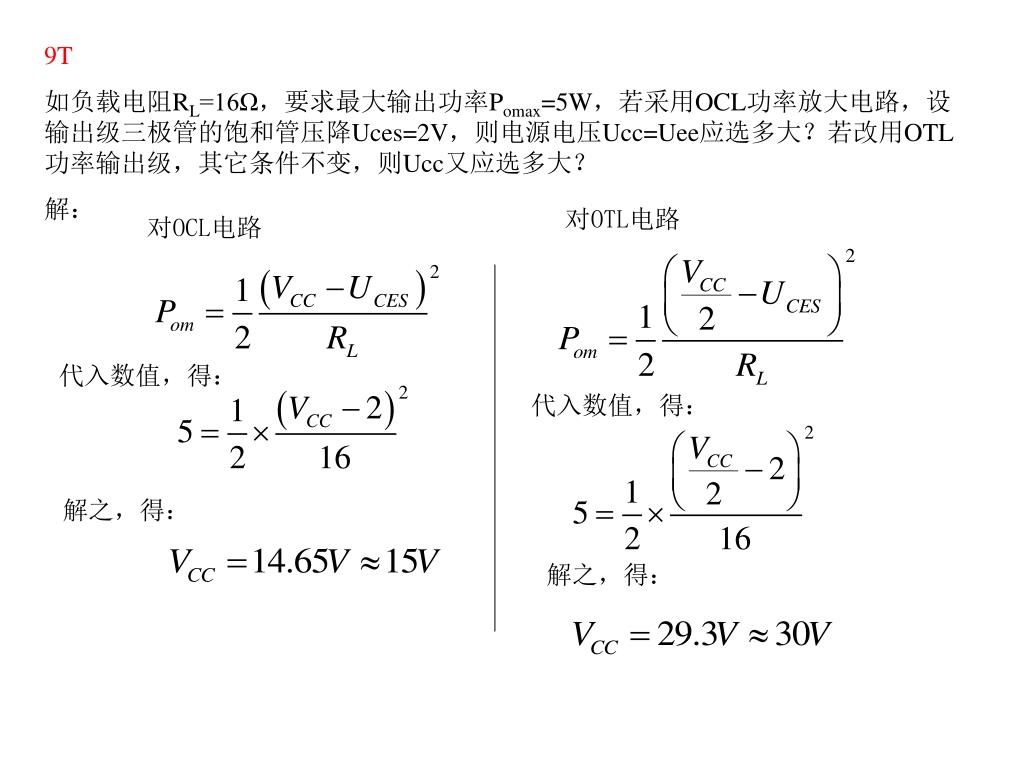

  7. 9T 如负载电阻RL=16Ω，要求最大输出功率Pomax=5W，若采用OCL功率放大电路，设输出级三极管的饱和管压降Uces=2V，则电源电压Ucc=Uee应选多大？若改用OTL功率输出级，其它条件不变，则Ucc又应选多大？ 解： 对OTL电路 对OCL电路 代入数值，得： 代入数值，得： 解之，得： 解之，得：

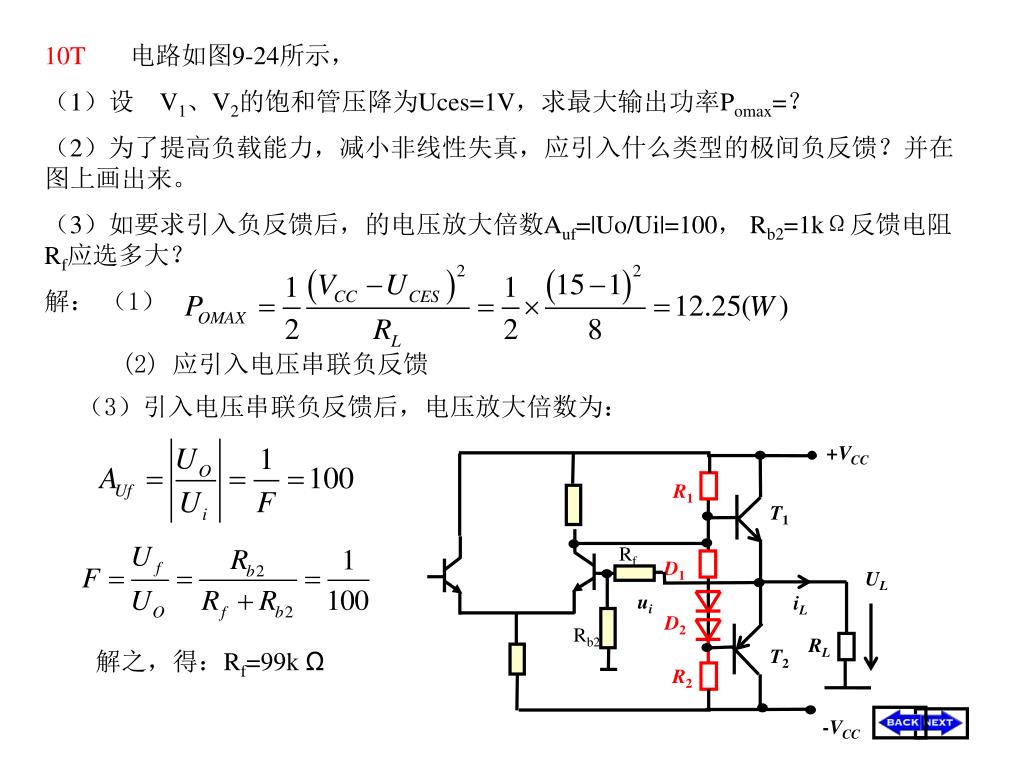

  8. +VCC R1 T1 Rf D1 UL ui iL D2 Rb2 RL T2 R2 -VCC 10T 电路如图9-24所示， （1）设　V1、V2的饱和管压降为Uces=1V，求最大输出功率Pomax=？ （2）为了提高负载能力，减小非线性失真，应引入什么类型的极间负反馈？并在图上画出来。 （3）如要求引入负反馈后，的电压放大倍数Auf=|Uo/Ui|=100， Rb2=1kΩ反馈电阻Rf应选多大？ 解： （1） • 应引入电压串联负反馈 • （3）引入电压串联负反馈后，电压放大倍数为： 解之，得：Rf=99k Ω

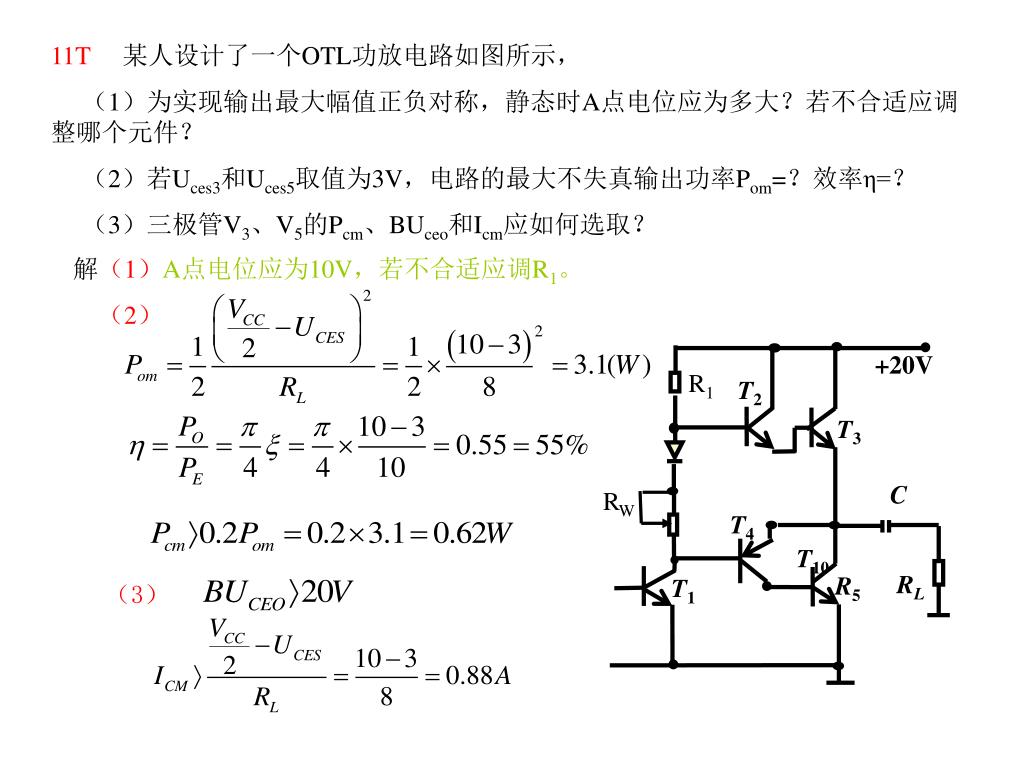

  9. +20V T2 R1 T3 C RW T4 T10 RL R5 T1 11T 某人设计了一个OTL功放电路如图所示， （1）为实现输出最大幅值正负对称，静态时A点电位应为多大？若不合适应调整哪个元件？ （2）若Uces3和Uces5取值为3V，电路的最大不失真输出功率Pom=？效率η=？ （3）三极管V3、V5的Pcm、BUceo和Icm应如何选取？ 解（1）A点电位应为10V，若不合适应调R1。 （2） （3）

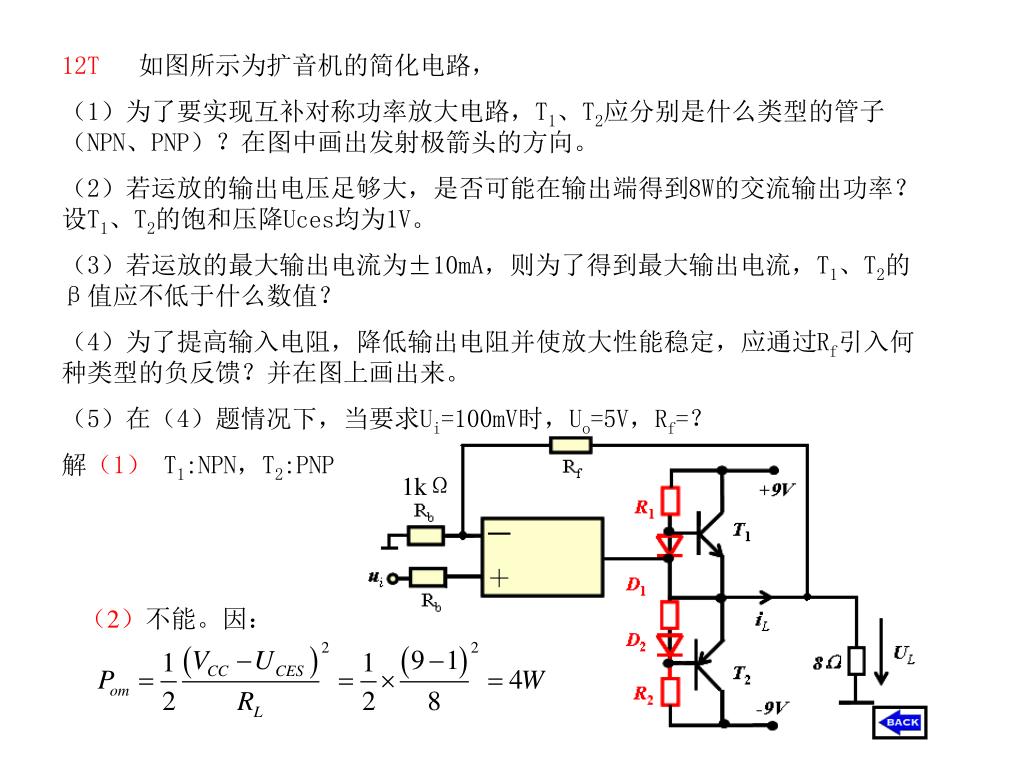

  10. 12T如图所示为扩音机的简化电路， （1）为了要实现互补对称功率放大电路，T1、T2应分别是什么类型的管子（NPN、PNP）？在图中画出发射极箭头的方向。 （2）若运放的输出电压足够大，是否可能在输出端得到8W的交流输出功率？设T1、T2的饱和压降Uces均为1V。 （3）若运放的最大输出电流为±10mA，则为了得到最大输出电流，T1、T2的β值应不低于什么数值？ （4）为了提高输入电阻，降低输出电阻并使放大性能稳定，应通过Rf引入何种类型的负反馈？并在图上画出来。 （5）在（4）题情况下，当要求Ui=100mV时，Uo=5V，Rf=？ 解（1）T1:NPN，T2:PNP 1kΩ （2）不能。因：

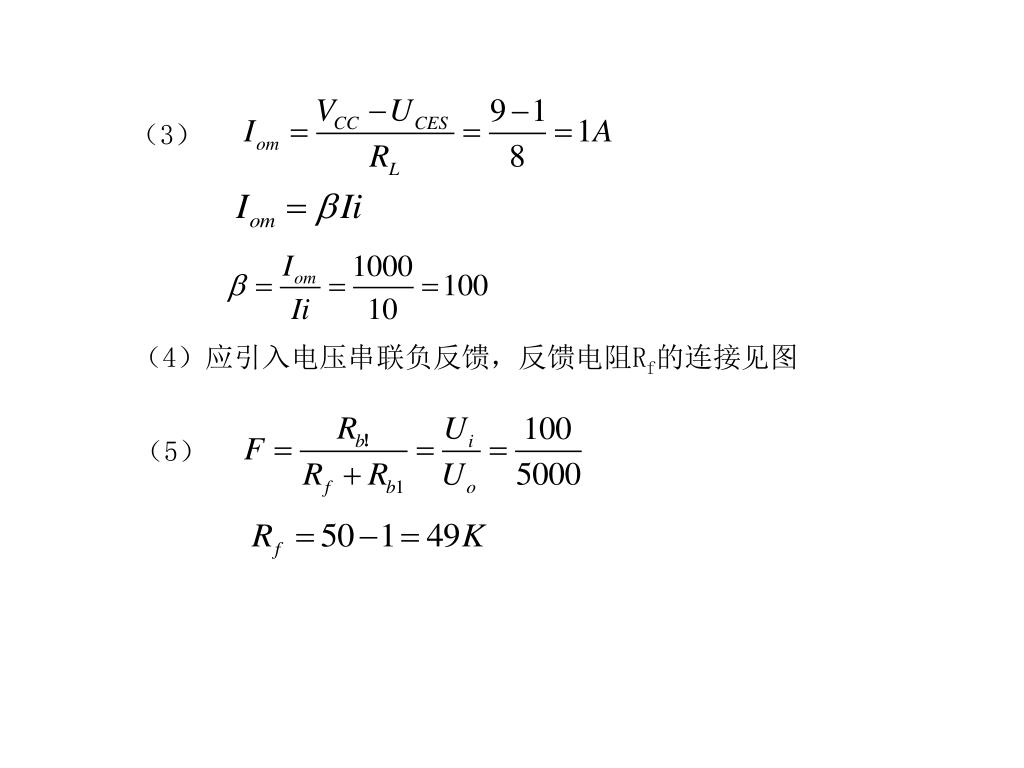

  11. （3） （4）应引入电压串联负反馈，反馈电阻Rf的连接见图 （5）
