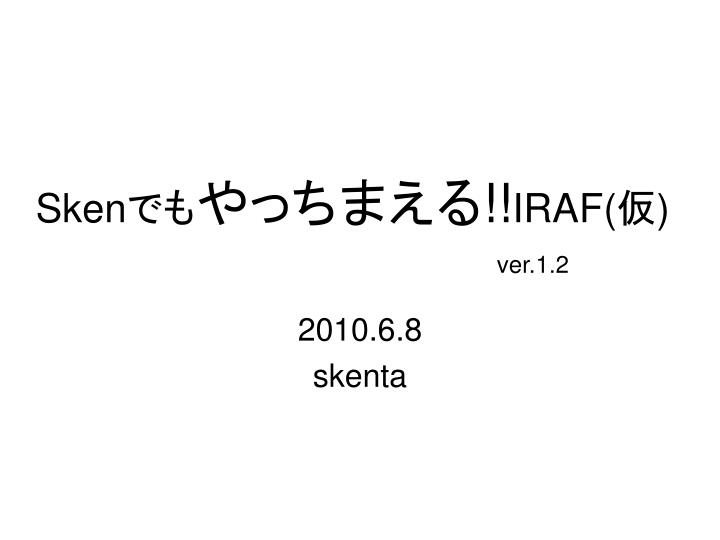

  1. Skenでもやっちまえる!!IRAF(仮)ver.1.2 2010.6.8 skenta

  2. 本スライドについて • 本資料は、IRAFを使ったことのない人向けに画像を入れまくって、てきとーに作ったものです • skentaのきまぐれで作り出したものなので、変な口調になっていたりしますが、ご容赦を • 作業を色分けしました • 青字:普通の端末での作業 • 赤字:IRAFでの作業

  3. IRAFって? • 画像解析ソフトのこと • 無料な上、画像の差し引きや重ね合わせ、測光解析(星の明るさ測定)、分光解析(星の光を波長ごとに分けての解析)ができる!! • http://iraf.noao.edu/ • 詳しくは、色々調べてみてください • 2010年6月現在、研究室でIRAFを使えるマシン • lilac、marimo、karin、aoi、momiji

  4. IRAFを起動しよう!! • まずは端末を開く • 「mkiraf」と打つ • 「Enter terminal type:」と聞かれるので、「xgterm」と入力 • 下図のような表示になったらOK • 注意点 • 「mkiraf」は、次回以降は打つ必要はない

  5. ds9も起動しよう!! • 端末にて • 「ds9 &」と打つ • →のようなソフトが立ち上がる • ds9とは • 画像を表示するソフト • IRAFと連動する • 日本語表示じゃない方へ • Edit→Preferences →View→Languageを「日本語」にして、一度終了すると…

  6. 圧縮されたファイルを解凍しよう!! • …の前に、ファイルをダウンロードしてこよう • http:www-kn.sp.u-tokai.ac.jp/~skenta/IRAF/081016.tar.gz • 一緒にアップロードしているものと同じ • ダウンロードが終わったら、端末上でそのファイルのあるディレクトリまで移動 • 移動できて、ファイルがあることを確認したら、解凍する • 「tarzxvf ○○○○.tar.gz」 • ○○○○には、ファイルの名前(今回は081016.tar.gz)

  7. ファイルの説明 • 解凍すると、ディレクトリができてるはず • その中身がdark、flat、objというディレクトリになっているはず • dark:darkフレームが入っている • flat:flatフレームが入っている • obj:天体が写った画像が入っている • これらが何かについては、各作業で説明します

  8. ダーク処理

  9. ダーク処理 • CCDカメラでシャッターを開かずに撮像する(真っ暗な画像を撮る)と、暗い画像のはずが少しだけ明るく写る ⇒「暗電流」 • これが解析する際にノイズになるので、取り除く • この作業がダーク処理 上の図を見ると、 明るいところと暗いところが あるのがわかります? この辺りが なんだか明るい

  10. ダーク処理(2) • 実際にはどうやるか? • 複数枚撮って、pixel(画素)毎に足し合わせて、“中央値(median)”をとった1枚の画像にする • なぜ中央値なのかは、おまけスライドで • 天体の写っている画像から上で作った画像を引いてやる ⇒天体の画像からダークノイズを差し引いた画像の完成!! • 初めての人は、こんな説明をされても「なんのこっちゃ??」でしょうから、とりあえず作業をしてみましょう!!

  11. 実際の作業~ダーク画像作り~ • darkのディレに移動 • IRAF上で 「eparimcombine」 と打つ • 黒いカーソルを(combine = average)となっているところまで移動させる • 「median」に変更 • 表示が     (combine = median)になったらOK

  12. 実際の作業~ダーク画像作り2~ • 変更したら、「:q」と打てば、変更を保存して終了ができる • 足し合わせて、中央値をとる • 今回使うのは、d6_000~009.fitsというデータ • d6の6とは、6秒露光のこと • 「imcombined6_00?.fitsd6.fits」と打つ • →のようになればOK • d6.fitsというファイルが    出来上がっているはず

  13. ダーク処理前の画像 ダーク処理後の画像 実際の作業~画像の差し引き~ • できたd6.fitsを天体の画像のあるところにコピーする • 今回なら「cp d6.fits ../obj/i/6s/」と打つ • IRAFの端末でも天体の画像のあるところまで移動する • 「imarith 2033i.fits - d6.fits d2033i.fits」と打つ • 例として、2033i.fitsでダーク処理した →d2033i.fitsというファイルが出来上がる

  14. 実際の作業~リストを作って~ • さて、画像の差し引き作業ですが、1枚1枚をいちいちimarithするのは非常にだるい!! • だって、画像が多いんだもんっ!! • そこで、時間を使わない方法があるので、伝授します • 作業内容は • 材料リスト、結果リストを作る • 材料リスト – d6.fits = 結果リスト • まあ、説明を読んでもわかんないだろうから、やってみよう!!

  15. 実際の作業~リスト作り~ • 「files ????i.fits > obj.list」 • obj.listというファイルができていたらOK • 「files ????i%%-d%.fits > obj-d.list」 • obj-d.listというファイルができていればOK • この2つのリストをlessでみてみると・・・ • obj.listには、上から順に2033i.fits、2038i.fits、…とリストになっている • obj-d.listには、2033i-d.fits、2038i-d.fits、… • 上のスライドで書いた材料リストと結果リスト • IRAFでは、このリストに書いてあるものをまとめて処理できる

  16. 実際の作業~リストで処理~ • あとは、imarithするだけ • 「imarith @obj.list - d6.fits @obj-d.list」 • @忘れには注意!! • 少し時間がかかる • 2033i-d.fits、2038i-d.fits、…のファイルが出来上がっていればOK • これでダーク処理は終わり

  17. フラット処理

  18. No.1 No.2 No.3 No.4 フラット処理 100個の光 • CCDのpixelごとに感度が違う • 例えば、→のように4つのpixelに均一に100個の光が当たったときを考える • No.1の感度:1.0 • No.2の感度:1.1 • No.3の感度:0.9 • No.4の感度:0.8 ⇒各pixelでは、→のように光の量が読み出される 100 110 90 80 各pixelのカウント

  19. フラット処理(2) • どういう処理をする? • 各カウントを感度で割る • 例なら、100÷1.0、110÷1.1、90÷0.9、80÷0.8と計算する • 感度ってどうやって知る? • 光が一様に入った画像(フラットフレーム)を撮る 100 110 90 80 各pixelのカウント

  20. 実際の作業~フラット画像作り~ • フラットフレームの入っているディレクトリに移動 • i000~i009.fitsがフラットフレーム • 「imcombine i00?.fits flat.fits」 • また、フラットフレームにも暗電流があるから、フラット用のダーク処理が必要 • d000~d009.fitsがフラット用ダークフレーム • 「imcombine d00?.fits dark.fits」 • 「imarith flat.fits - dark.fits flat-d.fits」

  21. 実際の作業~フラット画像作り2~ • 画像全体のカウントの平均で割る(規格化) • 「imstat flat-d.fits」 • ↑のような表示が返ってくる • MEANの値(今回なら、25108)をメモる • 「imarith flat-d.fits / 25108 norm-flat.fits」 • もう一度 imstat で確認すると • MEANの値が1になっていればOK • 感度の画像「フラットフレーム」の出来上がり!!

  22. 実際の作業~フラットで割る~ • できたnorm-flat.fitsを天体の画像のあるところにコピーする • 今回なら「cp norm-flat.fits ../obj/i/6s/」と打つ • IRAFの端末でも天体の画像のあるところまで移動する • 「imarith 2033i-d.fits / norm-flat.fits 2033i-df.fits」 • 画像の何が変わったかは、後のスライドで書いてます

  23. 実際の作業~リストで処理 in flat~ • またまた枚数が多くてだるいので、リストを作って、作業しちゃいます • コマンドだけ書いときますね • 「files ????i-d%%f%.fits > obj-df.list」 • obj-df.listができていて、中に2033i-df.fits、2033i-df.fits、…と書いてあればOK • 「imarith @obj-d.list / norm-flat.fits @obj-df.list」 • 少し時間がかかる

  24. 比較してみよう • フラット処理で何が変わったか見てみよう!! • 2038i-d.fitsと2038i-df.fitsの違いを見てみます • ・・・・・・何が変わったのかわからない… フラット処理前 フラット処理後

  25. 比較してみよう(2) • では、ds9上で、2つの画像の同じ座標の値を見てみましょう • ここでは、例として、ピクセル座標X=1530.000、Y=711.000 という座標を見てみます • すると、値のところには • フラット処理前:62.9849 • フラット処理後:60.9888 • つまり、今回の例では、少し感度が悪かったようですね… • これが確認できたら、フラット処理は完了です

  26. 混乱しないために • フラットだとか、ダークだとかごちゃごちゃ出てきて、ようわからん!!という方のために… • 下のような式で考えるとわかるかも? 観測した 天体の写っている 画像 天体を撮ったときの 露光時間の ダークフレーム 測光する画像 観測時の フラットフレーム フラットフレーム用の ダークフレーム

  27. ここまでが… • ここまでの作業が「一次処理」 • これは、分光観測だろうが測光観測だろうが必要な作業なので、写真を扱う人は覚えておいたほうがいいでしょう!!

  28. 測光

  29. 測光~準備~ • 測光する画像の範囲を決定してやる必要がある • 決める値は“aperture”、“annulus”、“dannulus” • aperture • annulus • dannulus • 「apertureはともかく、annulus、danulusってなんだよ」って思いませんか? • 次で簡単に説明します

  30. aperture?annulus?dannulus? annulus dannulus • 写っている画像には、バックグラウンドとなる“宇宙の明るさ”も含まれている • 観測で知りたいのは星本来の明るさ • 右図参照 ⇒観測される明るさからバックグラウンドの分を引けばいい aperture 星本来の 明るさ 観測される 明るさ 明るさ:0

  31. 測光~準備2~ • 測光には、特別なタスク(コマンド)を使う • この特別なタスクが入っているパッケージを呼び出す • タスク・パッケージについてはおまけスライドへ • 「noao」→「digiphot」→「apphot」 • ↓のようになればOK

  32. 測光~準備3-1~ • 「epar phot」 • (radplot= )をyesに変更 • (photpar= )で「:e」 • (aperture=3)の部分で15と入力→「:q」

  33. 測光~準備3-2~ • 次に、(fitskypars= )で「:e」 • (annulus= )を20に、(dannulus= )を10にする→「:q」 変更する値 • radplot :図を表示するか否か • aperture • annulus • dannulus

  34. 測光~準備3-3~ • 少し詳細な設定をする • 「epar datapar」 • 変える値は1つだけ • (itime= )を撮像したときの露光時間にする • 今回なら、6secなので6 • これで準備完了!!

  35. 実際の作業~測光~ • まず、ds9に画像を表示させる • 「disp 2033i-df.fits」 • 「phot 2033i-df.fits」 →カーソルが黒い●になる • その●を右図、星の中心あたりに持っていく • キーボードの十字でも動かせる • スペースキーを押す ズーム

  36. 実際の作業~測光2~ • iraftermが出てきて、→のような表示になる • このような形にならなければ、測光が間違ってる • qを押すと、xgtermに↓のような表示が帰ってくる • もう一度qを押せば測光終了 →2033i-df.fits.mag.1というファイルが出来上がっている

  37. mag? • 出来上がったmag.1というファイルをlessで見てみよう • 測光した情報が入っている • 重要なのは、「FLUX」 • FLUXの値は • このファイルでは、「311922.1」

  38. FLUX? • “星の明るさ”は、FLUXという値で出てくる • FLUX:単位面積を単位時間に通過するエネルギー [erg/sec/cm2] • 星から離れるに従って、明るさが減る • L:星の光度(全放出エネルギー)[erg/sec] • 「流束」のことですね

  39. 絶対等級 • FLUXの式からわかるように、星の明るさは距離によって変わる • そこで、星までの距離を10pcにしたときの明るさを考える • 「絶対等級」 • 1pc=3.26光年

  40. FLUX→絶対等級 • FLUX(明るさ)と等級の関係 • 1等星と6等星は明るさが100倍違う • fluxA:求めたい星のフラックス • fluxB:観測されるフラックス • A:本来の等級(絶対等級) • B:実視等級 fluxA、fluxB、Bが わかっていれば、 絶対等級Aが求まる

  41. 比較星を使う • 今回の星は明るさの変化する“変光星” ⇒単純に計算できない!! →変光星じゃない星“比較星”を使って計算 • fluxA:求めたい星のフラックス • fluxB:比較星のフラックス • A:求めたい星の等級 • B:比較星の等級

  42. 比較星 変光星RZ Cas ※ 比較星も 測光する .fits.mag.2という ファイルもできあがる 比較星 i等級:10.84

  43. 全ファイルを測光 • 全部のファイルで測光しましょう!! • 画像を表示「disp」 ↓ 測光「phot」 の流れを忘れずに!!! • RZ Casのための.mag.1、 比較星のための.mag.2ができればOK!!!!

  44. Excelとかで計算!! • こんな面倒くさい計算、いちいちやってられるかっ!!!ってことで、Excelとかの表計算ソフトで計算しちゃいましょ • いや、待てよ・・・FLUXの値、メモるのも大変じゃん!!何かいい方法はない?ドラ○も~ん!! • もう、仕方ないなぁ、の○太君。「pdump」を使うのさ • 「pdump *.fits.mag.1 “IMAGE,FLUX” yes > mag1.txt」 • 全ての.fits.mag.1とつくファイルのFLUXの値と名前をmag1.txtに入れる →txtファイルなら、windowsでも開ける • *.fits.mag.2も同様にやろう!!

  45. 計算結果を図にしよう~ライトカーブ~ • 横軸:時間、縦軸等級にしたグラフ(ライトカーブ) • こんな図ができればOK • このライトカーブから、さまざまな物理量が求まる!! • 詳しくは調べてください

  46. おしまい

  47. おまけスライド

  48. なんで中央値?? • “宇宙線イベント”というものがある • 宇宙線とは、「高エネルギー・高速(ほぼ光速)の粒子」 • 1次宇宙線と2次宇宙線 • 2次宇宙線のμ粒子がCCDのピクセルに当たると、電荷の影響で光が検出されたように見える

  49. なんで中央値?? 2 • 宇宙線イベントは他のイベントより高い値になる →全体の平均が高くなる ⇒本来とりたい平均値にならない • そこで、中央値をとることで、本来の平均に近い値にする 高 宇宙線イベント カ ウ ン ト 数 全体の平均 中央値 低

  50. タスク・パッケージ • IRAFには、仕事(コマンド)である“タスク”がたくさんある • imarith やimcombine、disp • そのたくさんあるタスクを集めたものが“パッケージ” • ある場面でよく使われるタスクを集めたもの • 測光観測なら、測光で使うタスクを集めたパッケージ • 分光観測なら、分光で使うタスクを集めたパッケージ • noaoやdigiphot、apphot
