实验七 D/A 、 A/D 转换器

实验七 D/A 、 A/D 转换器. 一、实验目的 1. 了解 D/A 和 A/D 转换器的基本结构和性能。 2. 熟悉 D/A 和 A/D 转换器的典型应用。 二、实验仪器及材料 1. 实验仪器设备：双踪示波器、数字万用表、数字电路实验箱 2. 器件 DAC0832 1 片 ADC0809 1 片 741 1 片. 三、实验原理

mikkel
Download Presentation

实验七 D/A 、 A/D 转换器

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

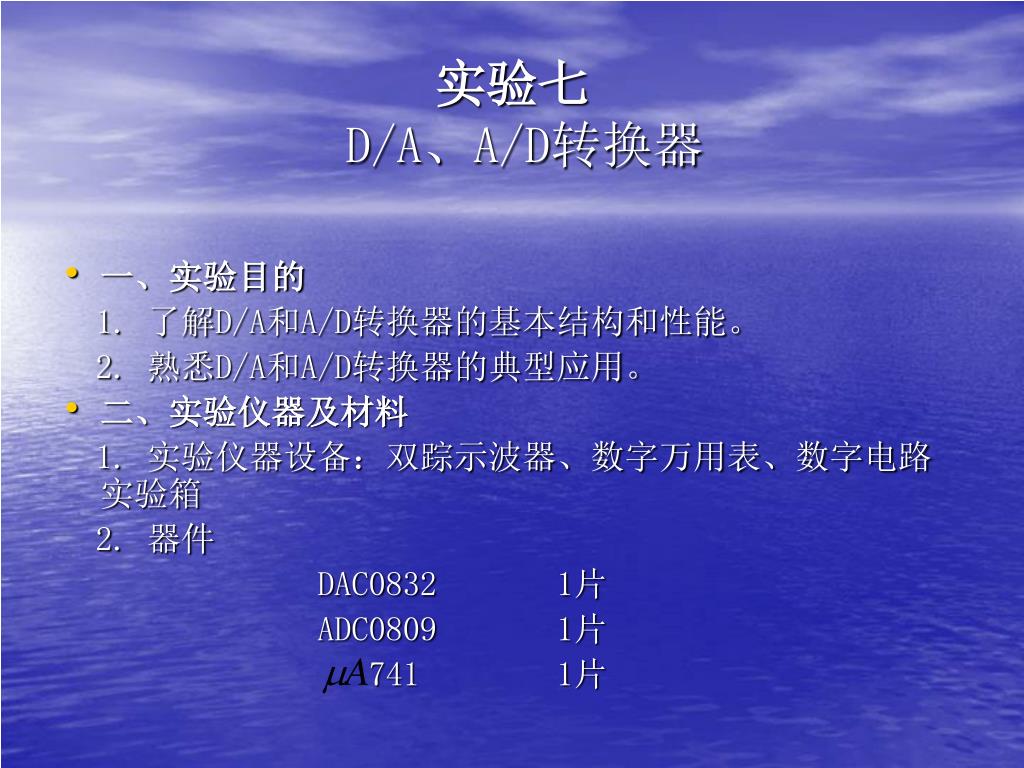

  1. 实验七D/A、A/D转换器 • 一、实验目的 1. 了解D/A和A/D转换器的基本结构和性能。 2. 熟悉D/A和A/D转换器的典型应用。 • 二、实验仪器及材料 1. 实验仪器设备：双踪示波器、数字万用表、数字电路实验箱 2. 器件 DAC0832 1片 ADC0809 1片 741 1片

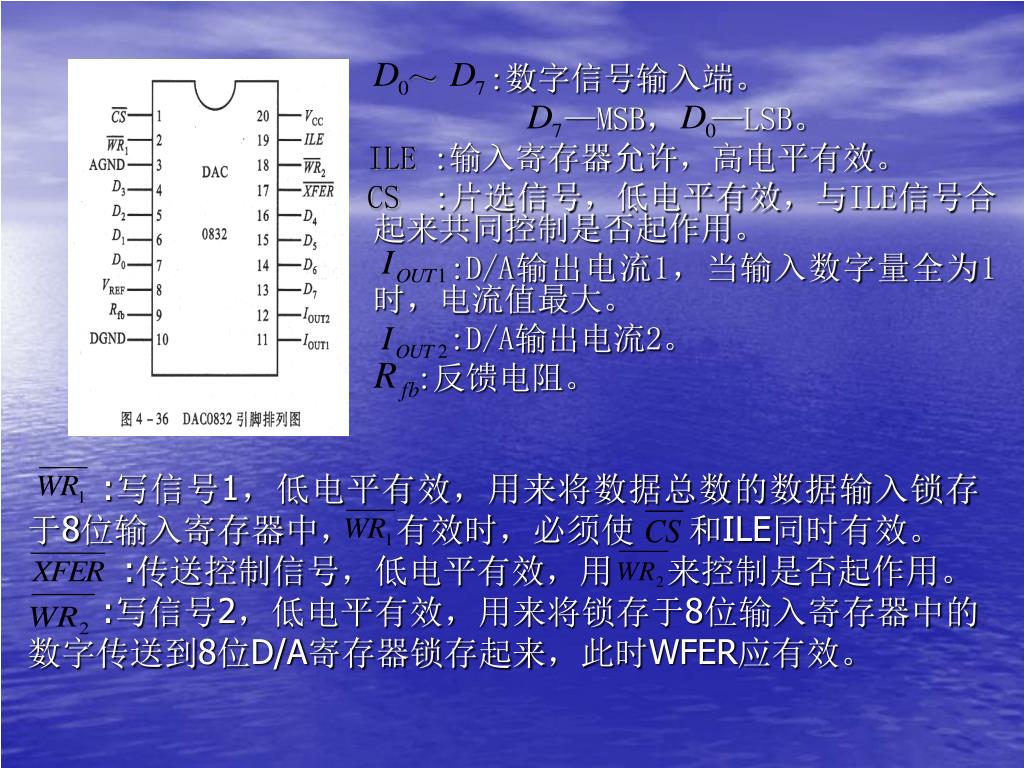

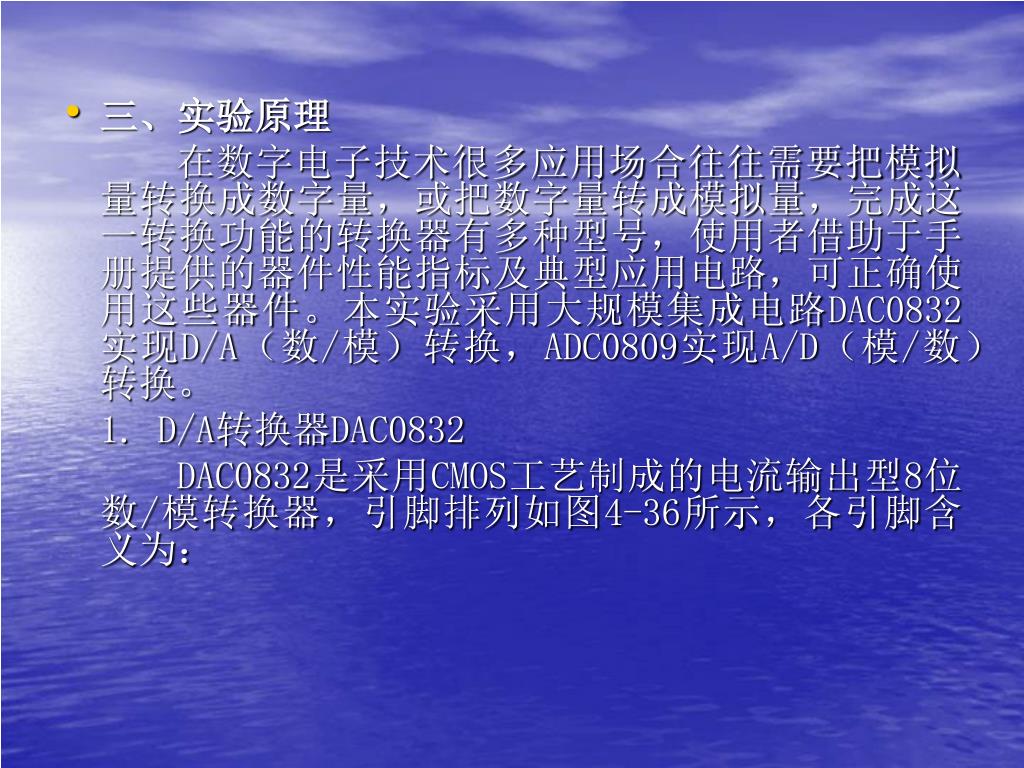

  2. 三、实验原理 在数字电子技术很多应用场合往往需要把模拟量转换成数字量，或把数字量转成模拟量，完成这一转换功能的转换器有多种型号，使用者借助于手册提供的器件性能指标及典型应用电路，可正确使用这些器件。本实验采用大规模集成电路DAC0832实现D/A（数/模）转换，ADC0809实现A/D（模/数）转换。 1. D/A转换器DAC0832 DAC0832是采用CMOS工艺制成的电流输出型8位数/模转换器，引脚排列如图4-36所示，各引脚含义为：

  3. ～ :数字信号输入端。 —MSB， —LSB。 ILE:输入寄存器允许，高电平有效。 CS :片选信号，低电平有效，与ILE信号合起来共同控制是否起作用。 :D/A输出电流1，当输入数字量全为1时，电流值最大。 :D/A输出电流2。 :反馈电阻。 :写信号1，低电平有效，用来将数据总数的数据输入锁存 于8位输入寄存器中， 有效时，必须使 和ILE同时有效。 :传送控制信号，低电平有效，用 来控制是否起作用。 :写信号2，低电平有效，用来将锁存于8位输入寄存器中的 数字传送到8位D/A寄存器锁存起来，此时WFER应有效。

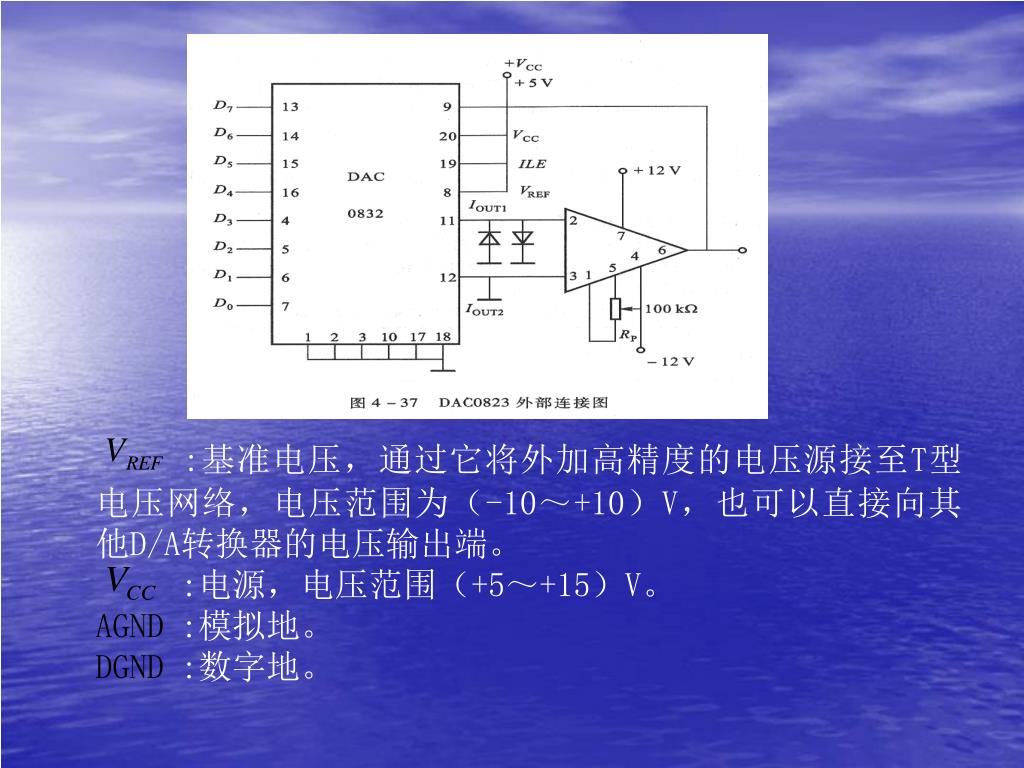

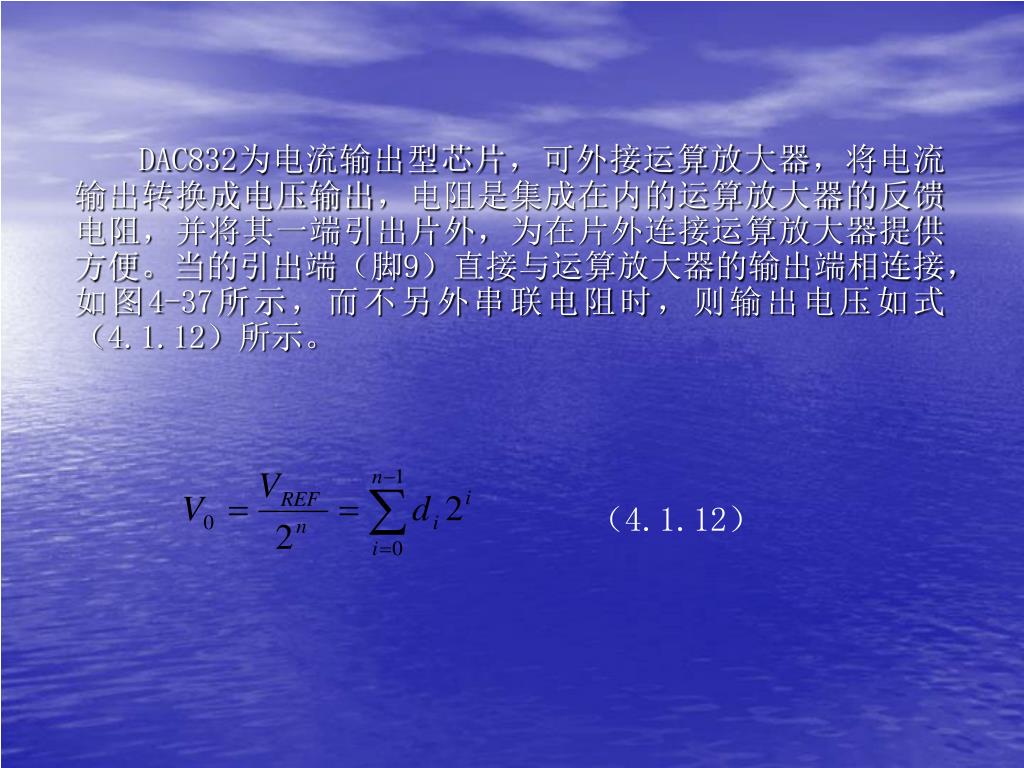

  4. DAC832为电流输出型芯片，可外接运算放大器，将电流输出转换成电压输出，电阻是集成在内的运算放大器的反馈电阻，并将其一端引出片外，为在片外连接运算放大器提供方便。当的引出端（脚9）直接与运算放大器的输出端相连接，如图4-37所示，而不另外串联电阻时，则输出电压如式（4.1.12）所示。DAC832为电流输出型芯片，可外接运算放大器，将电流输出转换成电压输出，电阻是集成在内的运算放大器的反馈电阻，并将其一端引出片外，为在片外连接运算放大器提供方便。当的引出端（脚9）直接与运算放大器的输出端相连接，如图4-37所示，而不另外串联电阻时，则输出电压如式（4.1.12）所示。 （4.1.12）

  5. :基准电压，通过它将外加高精度的电压源接至T型电压网络，电压范围为（-10～+10）V，也可以直接向其他D/A转换器的电压输出端。:基准电压，通过它将外加高精度的电压源接至T型电压网络，电压范围为（-10～+10）V，也可以直接向其他D/A转换器的电压输出端。 :电源，电压范围（+5～+15）V。 AGND :模拟地。 DGND :数字地。

  6. ② A/D转换器ADC0809 ADC0809是采用CMOS工艺制成的8位逐次渐近型模/数转换器，引脚排列，如图4—38所示。各引脚含义为： ～ :8路模拟量输入端。 :地址输入端。 ～:数字信号输出端。 —MSB、 —LSB 。

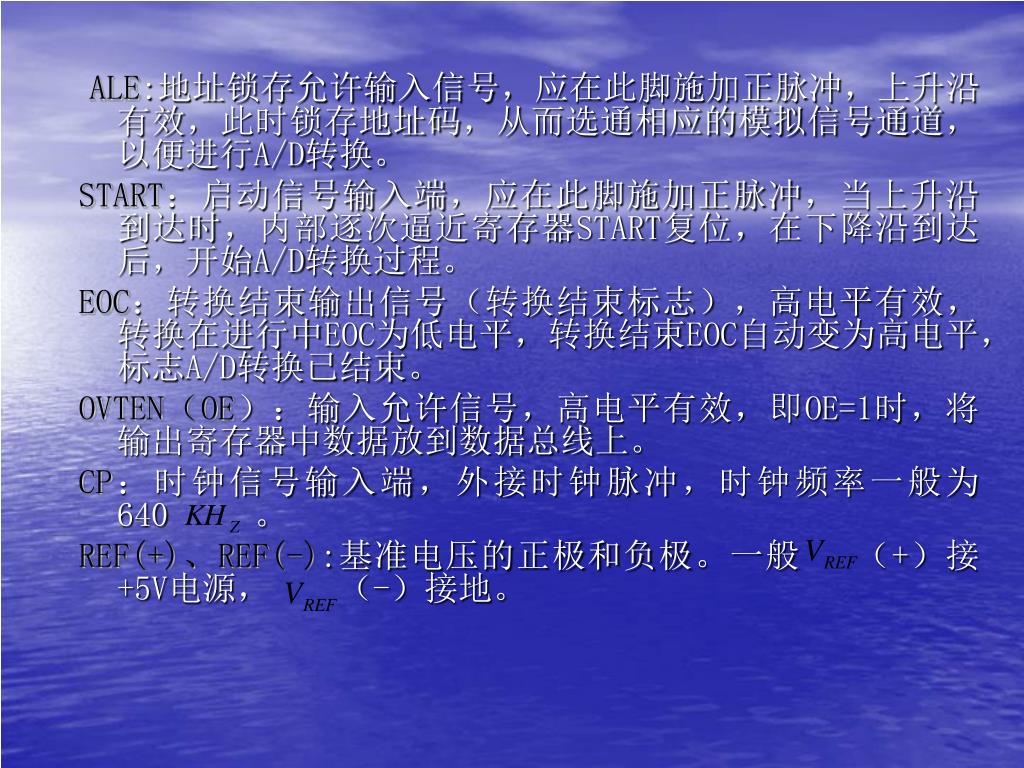

  7. ALE:地址锁存允许输入信号，应在此脚施加正脉冲，上升沿有效，此时锁存地址码，从而选通相应的模拟信号通道，以便进行A/D转换。ALE:地址锁存允许输入信号，应在此脚施加正脉冲，上升沿有效，此时锁存地址码，从而选通相应的模拟信号通道，以便进行A/D转换。 START：启动信号输入端，应在此脚施加正脉冲，当上升沿到达时，内部逐次逼近寄存器START复位，在下降沿到达后，开始A/D转换过程。 EOC：转换结束输出信号（转换结束标志），高电平有效，转换在进行中EOC为低电平，转换结束EOC自动变为高电平，标志A/D转换已结束。 OVTEN（OE）：输入允许信号，高电平有效，即OE=1时，将输出寄存器中数据放到数据总线上。 CP：时钟信号输入端，外接时钟脉冲，时钟频率一般为640 。 REF(+)、REF(-):基准电压的正极和负极。一般 （+）接+5V电源， （-）接地。

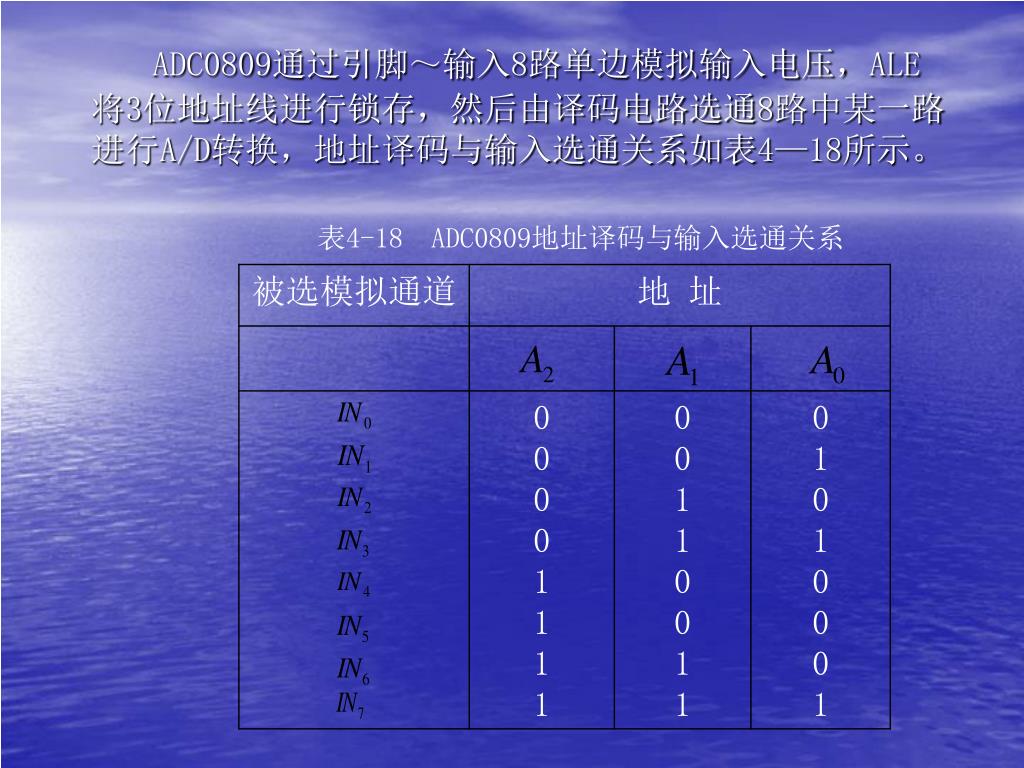

  8. ADC0809通过引脚～输入8路单边模拟输入电压，ALE将3位地址线进行锁存，然后由译码电路选通8路中某一路进行A/D转换，地址译码与输入选通关系如表4—18所示。ADC0809通过引脚～输入8路单边模拟输入电压，ALE将3位地址线进行锁存，然后由译码电路选通8路中某一路进行A/D转换，地址译码与输入选通关系如表4—18所示。 表4-18 ADC0809地址译码与输入选通关系

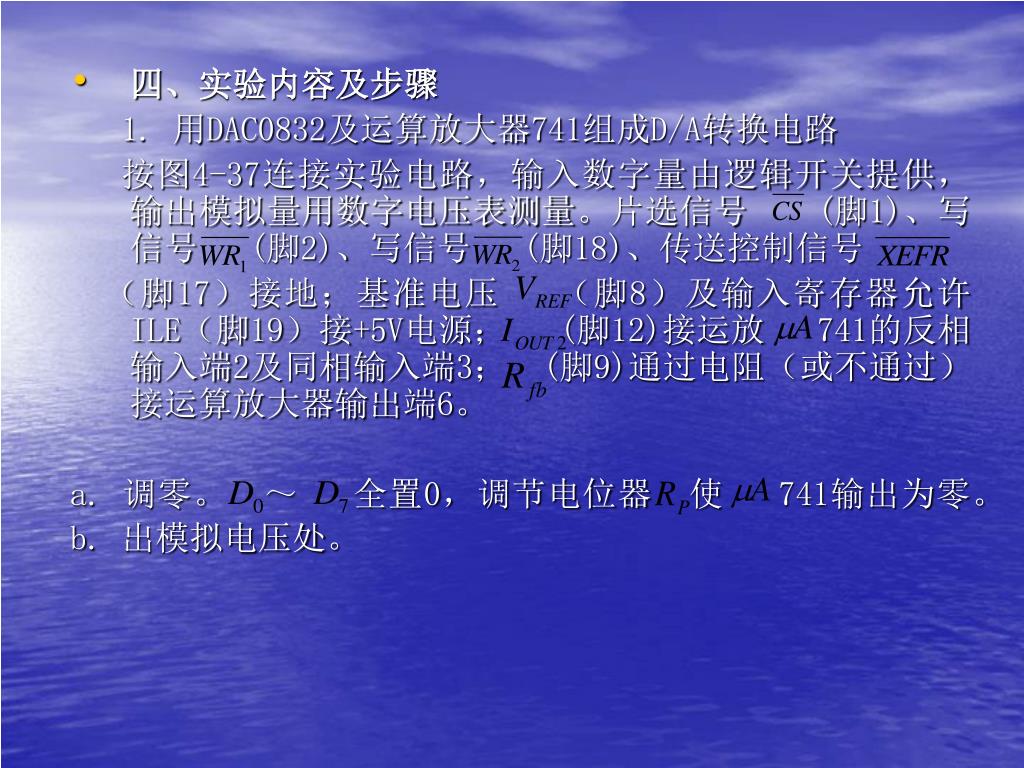

  9. 四、实验内容及步骤 1. 用DAC0832及运算放大器741组成D/A转换电路 按图4-37连接实验电路，输入数字量由逻辑开关提供，输出模拟量用数字电压表测量。片选信号 (脚1)、写信号 (脚2)、写信号 (脚18)、传送控制信号 （脚17）接地；基准电压 （脚8）及输入寄存器允许ILE（脚19）接+5V电源； (脚12)接运放 741的反相输入端2及同相输入端3； (脚9)通过电阻（或不通过）接运算放大器输出端6。 a. 调零。 ～ 全置0，调节电位器 使 741输出为零。 b. 出模拟电压处。

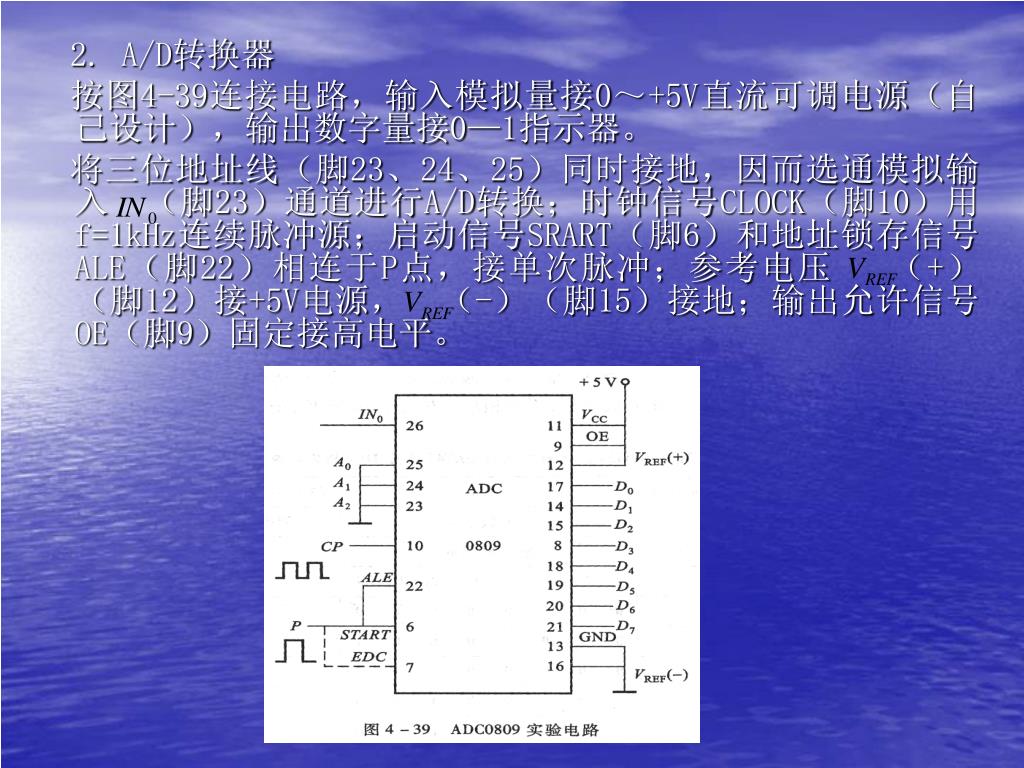

  10. 2. A/D转换器 按图4-39连接电路，输入模拟量接0～+5V直流可调电源（自己设计），输出数字量接0—1指示器。 将三位地址线（脚23、24、25）同时接地，因而选通模拟输入 （脚23）通道进行A/D转换；时钟信号CLOCK（脚10）用f=1kHz连续脉冲源；启动信号SRART（脚6）和地址锁存信号ALE（脚22）相连于P点，接单次脉冲；参考电压 （+）（脚12）接+5V电源， （-）（脚15）接地；输出允许信号OE（脚9）固定接高电平。

  11. a.测试脚6（ALE）、脚22（START）、脚7（OE）的功能。a.测试脚6（ALE）、脚22（START）、脚7（OE）的功能。 • 测试脚6、脚7连接于P点，接单次脉冲源，调节输入模拟量为某值，按一下P端单脉冲源按钮，相应的输出数字量便由0—1指示器显示出来，来完成一次A/D转换。 • 断开P点与单脉冲源间连线，将ALE、START与EDC端连接在一起如图4-39中虚线所示，则电路处于自动状态，观察A/D转换器的工作情况。 b.令电路片于自动转换状态。 • 调节输入模拟量 ，记入表4-19在左方输入模拟电压处。

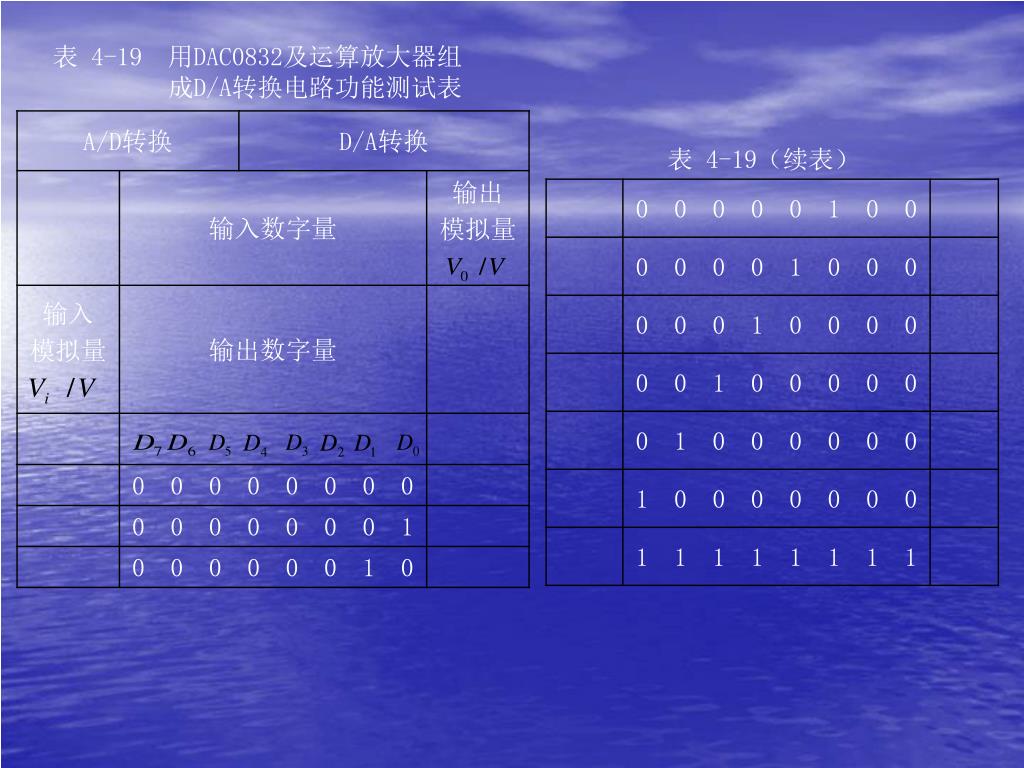

  12. 表 4-19 用DAC0832及运算放大器组 成D/A转换电路功能测试表 表 4-19（续表）

  13. 五、实验报告 整理实验数据，分析实验结果。 • 六、预习要求 复习D/A、A/D转换器部分内容。
