Матричная радиометрическая система для радиотелескопа РАТАН-600 МАРС-3 : пробные наблюдения. А.Б.Берлин, H.A. Нижельский, М.Г. Мингалиев, П.Г. Цыбулёв, Д.В.Кратов, Р.Ю. Удовицкий, В.В. Смирнов, О.М. Пилипенко.
E N D
Матричная радиометрическая система для радиотелескопа РАТАН-600 МАРС-3 : пробные наблюдения А.Б.Берлин, H.A.Нижельский, М.Г. Мингалиев, П.Г. Цыбулёв, Д.В.Кратов, Р.Ю. Удовицкий, В.В. Смирнов, О.М. Пилипенко.

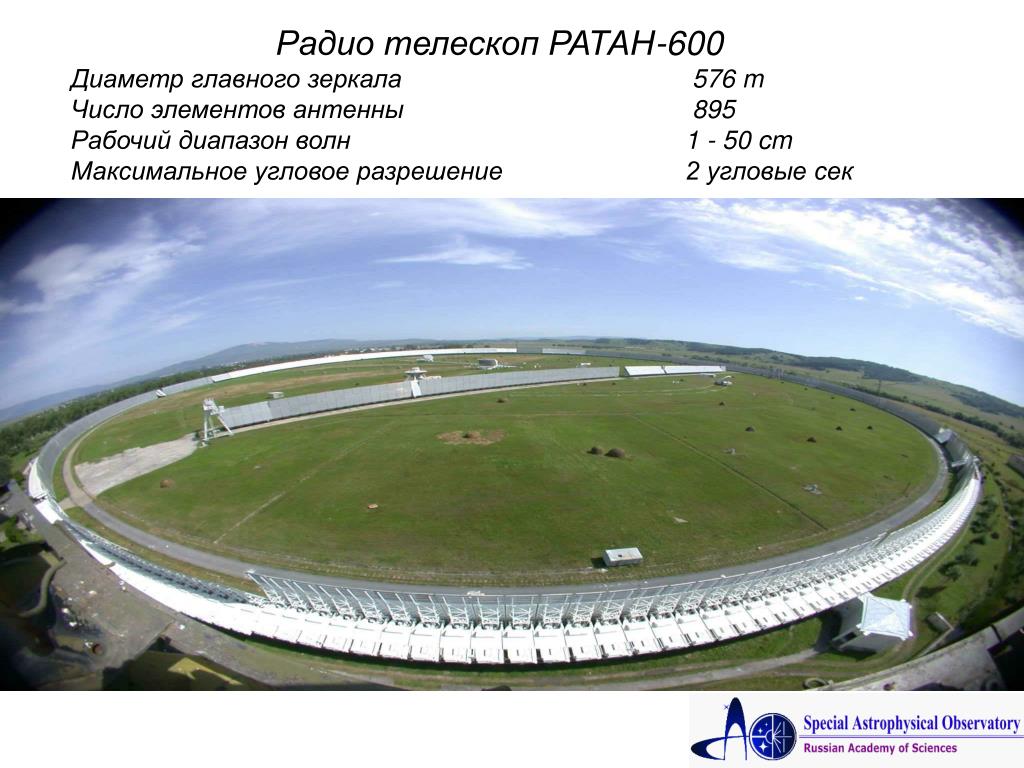

Радио телескоп РАТАН-600Диаметр главного зеркала 576 mЧисло элементов антенны 895Рабочий диапазон волн 1 - 50 cmМаксимальное угловое разрешение 2 угловые сек

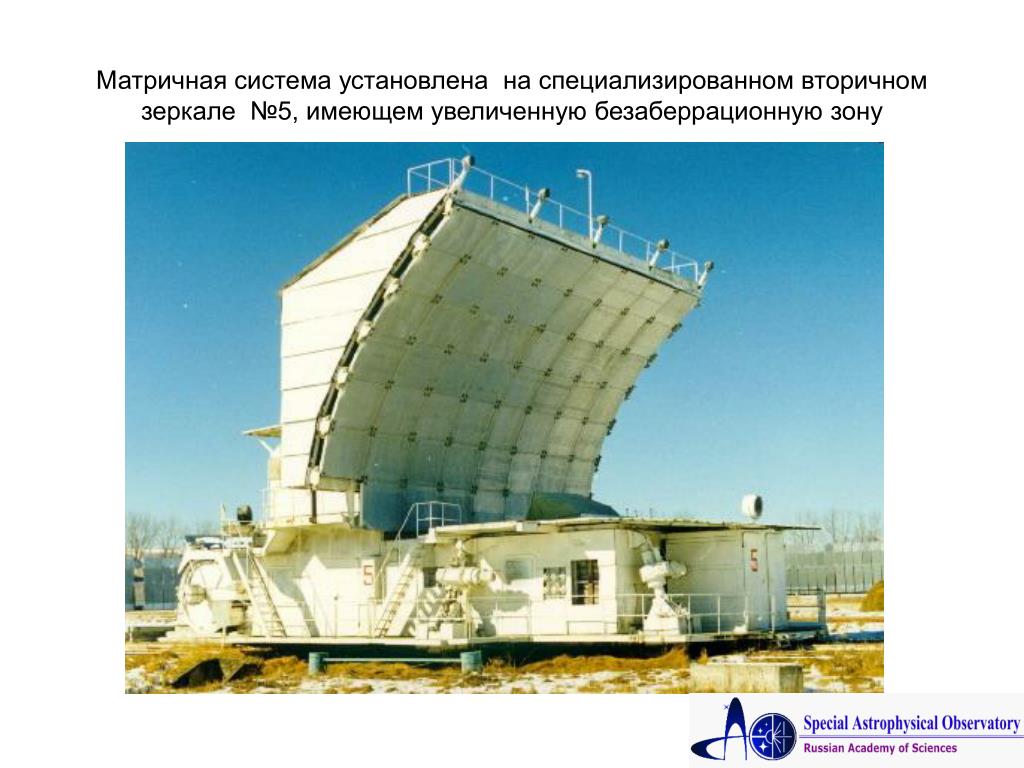

Матричная система установлена на специализированном вторичном зеркале №5, имеющем увеличенную безаберрационную зону

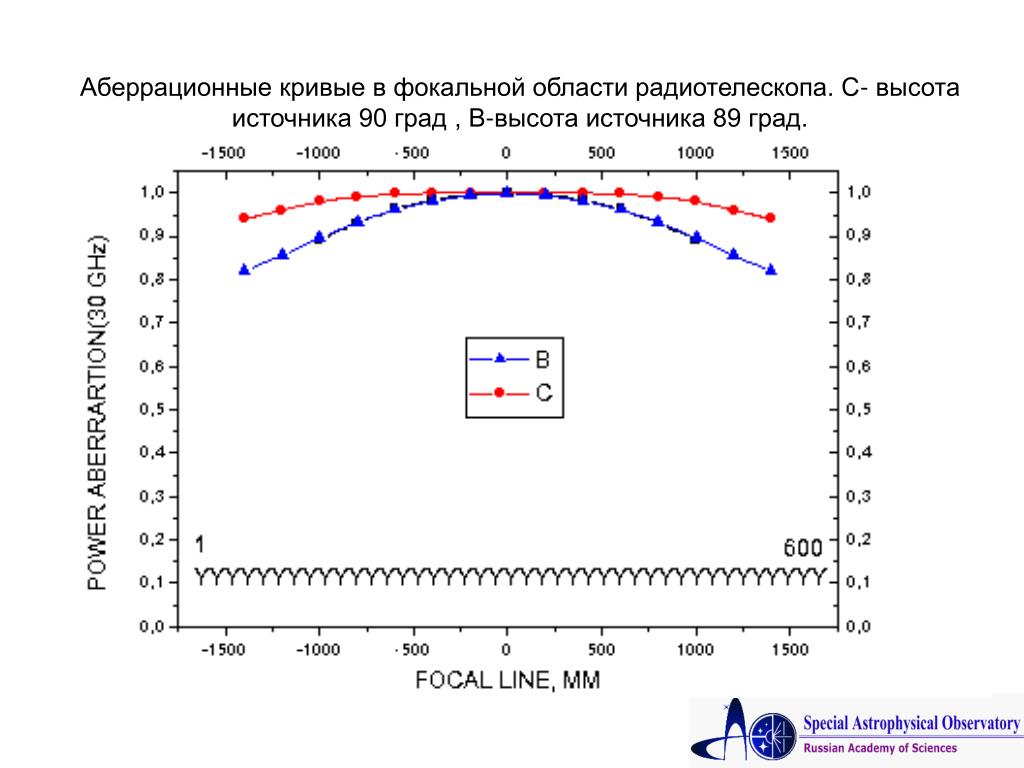

Аберрационные кривые в фокальной области радиотелескопа. C- высота источника 90 град , B-высота источника 89 град.

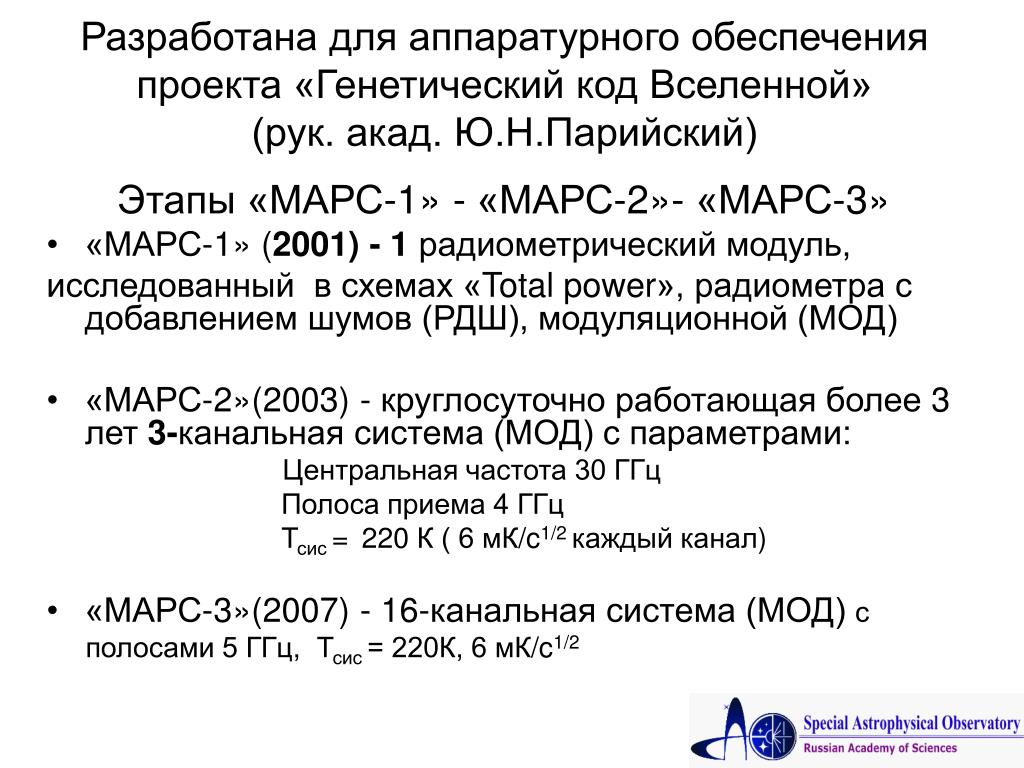

Разработана для аппаратурного обеспечения проекта «Генетический код Вселенной» (рук. акад. Ю.Н.Парийский) Этапы «МАРС-1» - «МАРС-2»- «МАРС-3» • «МАРС-1» (2001) - 1 радиометрический модуль, исследованный в схемах «Total power», радиометра сдобавлением шумов (РДШ), модуляционной (МОД) • «МАРС-2»(2003) - круглосуточно работающая более 3 лет 3-канальная система (МОД) с параметрами: Центральная частота 30 ГГц Полоса приема 4 ГГц Тсис = 220 К ( 6 мК/c1/2 каждыйканал) • «МАРС-3»(2007) - 16-канальная система (МОД) с полосами 5 ГГц, Тсис = 220К, 6 мК/c1/2

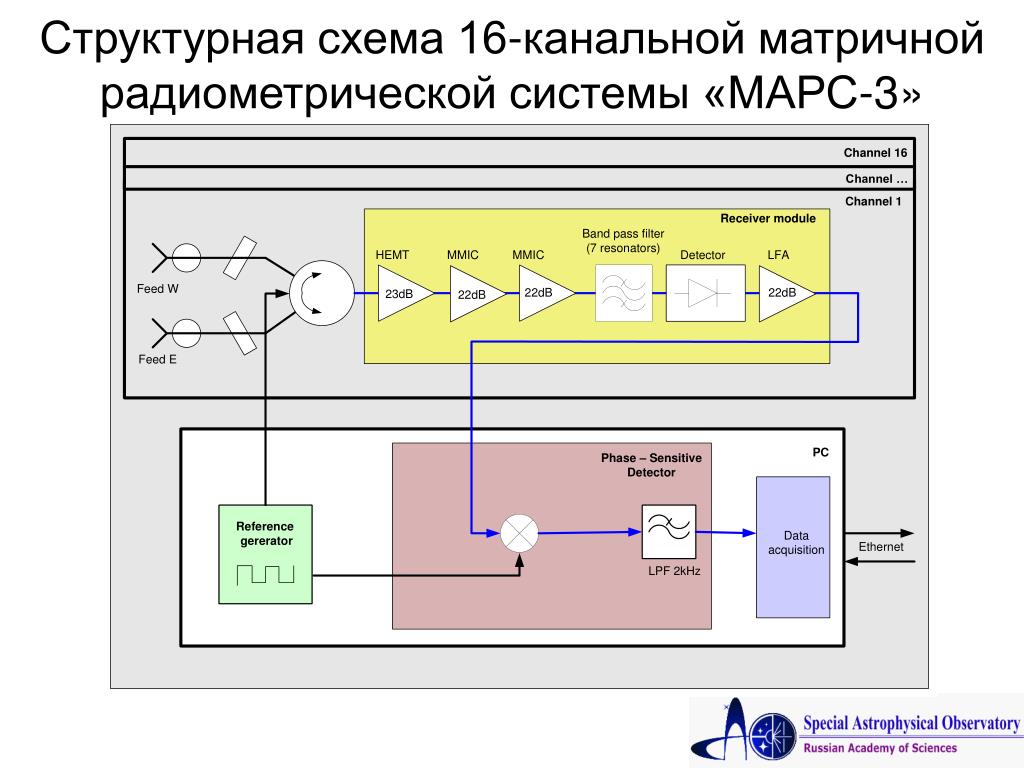

Структурная схема 16-канальной матричной радиометрической системы «МАРС-3»

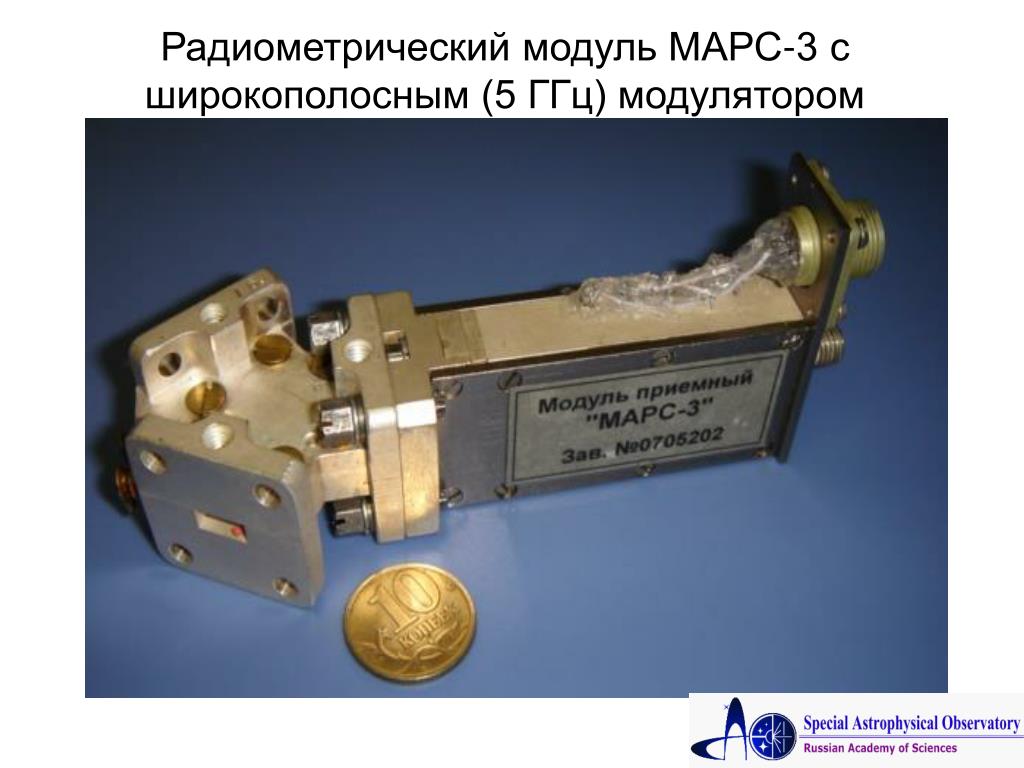

Радиометрический модуль МАРС-3 с широкополосным (5 ГГц) модулятором

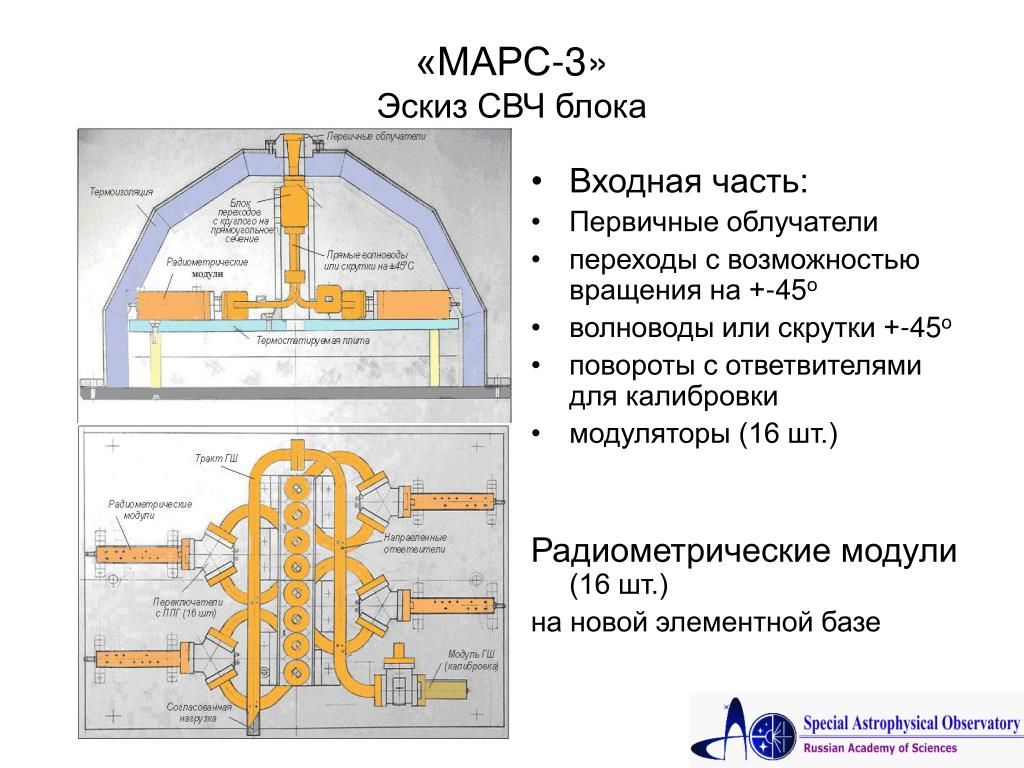

«МАРС-3»Эскиз СВЧ блока • Входная часть: • Первичные облучатели • переходы с возможностью вращения на +-45о • волноводы или скрутки +-45о • повороты с ответвителями для калибровки • модуляторы (16 шт.) Радиометрические модули (16 шт.) на новой элементной базе

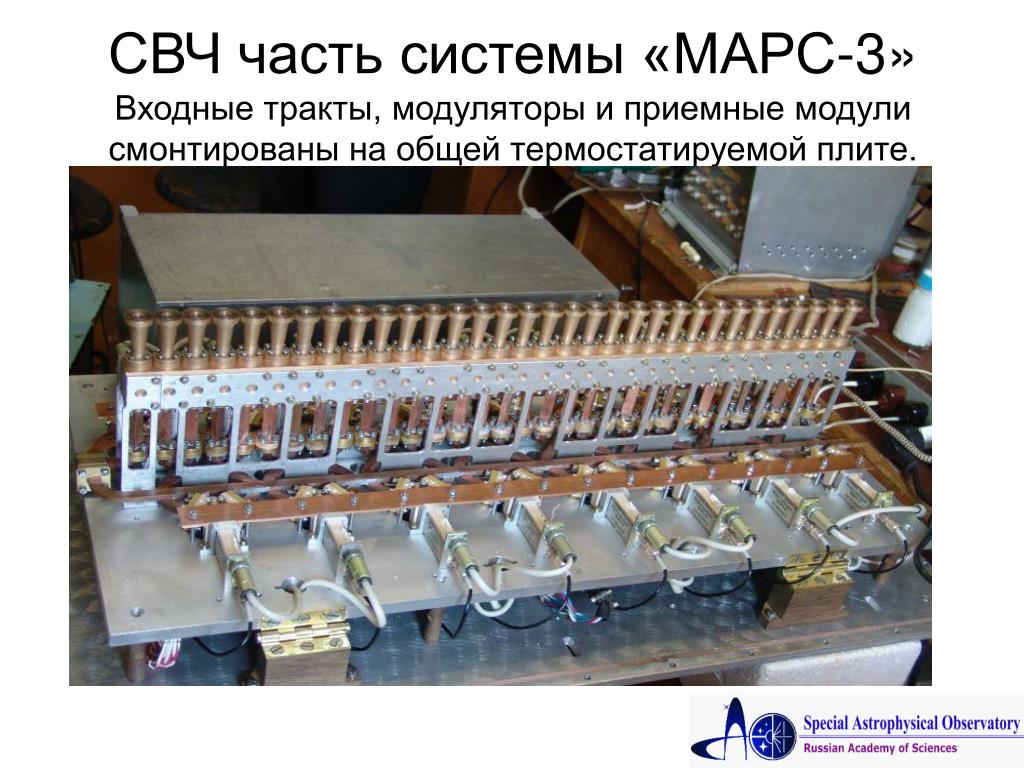

СВЧ часть системы «МАРС-3»Входные тракты, модуляторы и приемные модули смонтированы на общей термостатируемой плите.

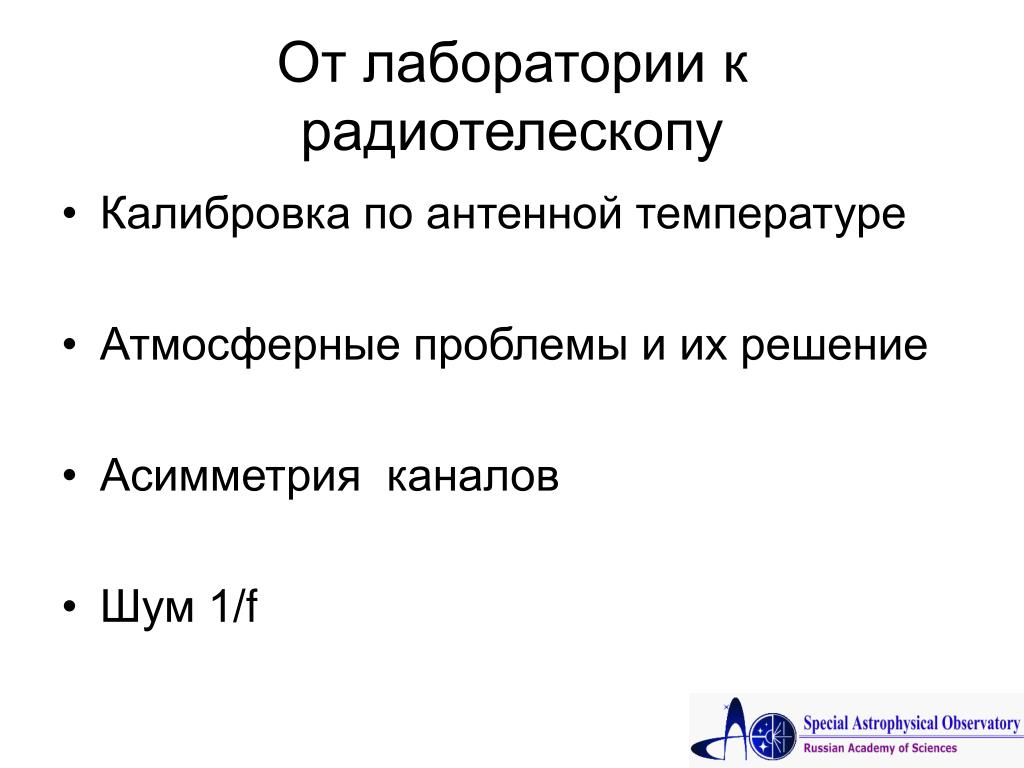

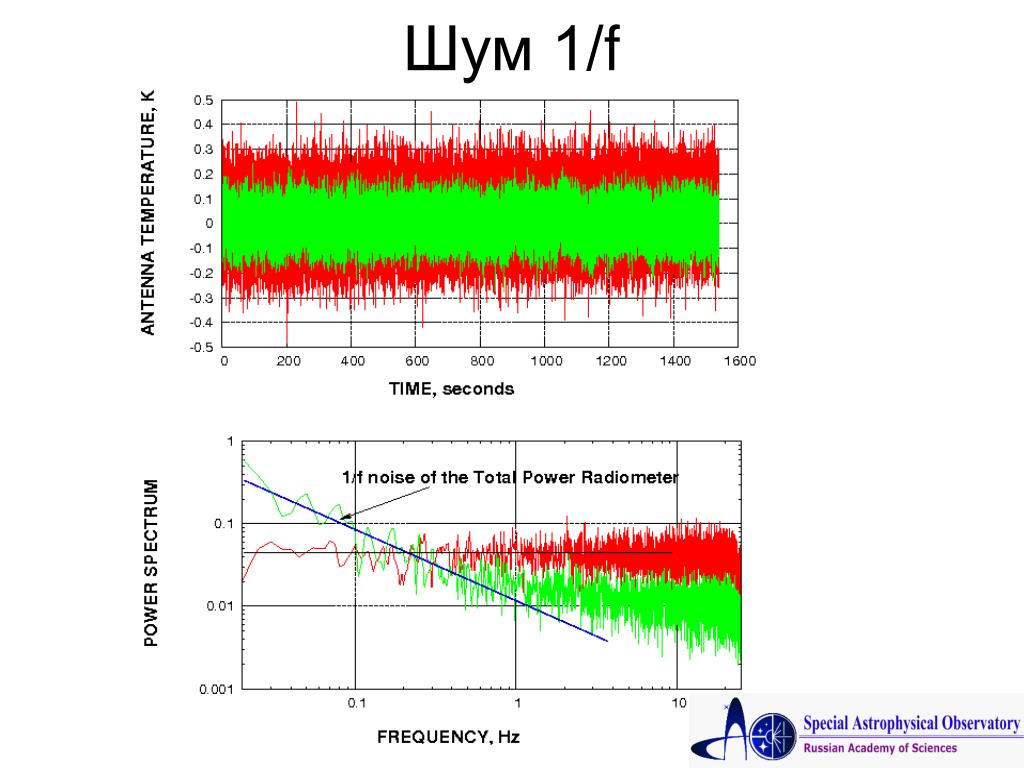

От лаборатории к радиотелескопу • Калибровка по антенной температуре • Атмосферные проблемы и их решение • Асимметрия каналов • Шум 1/f

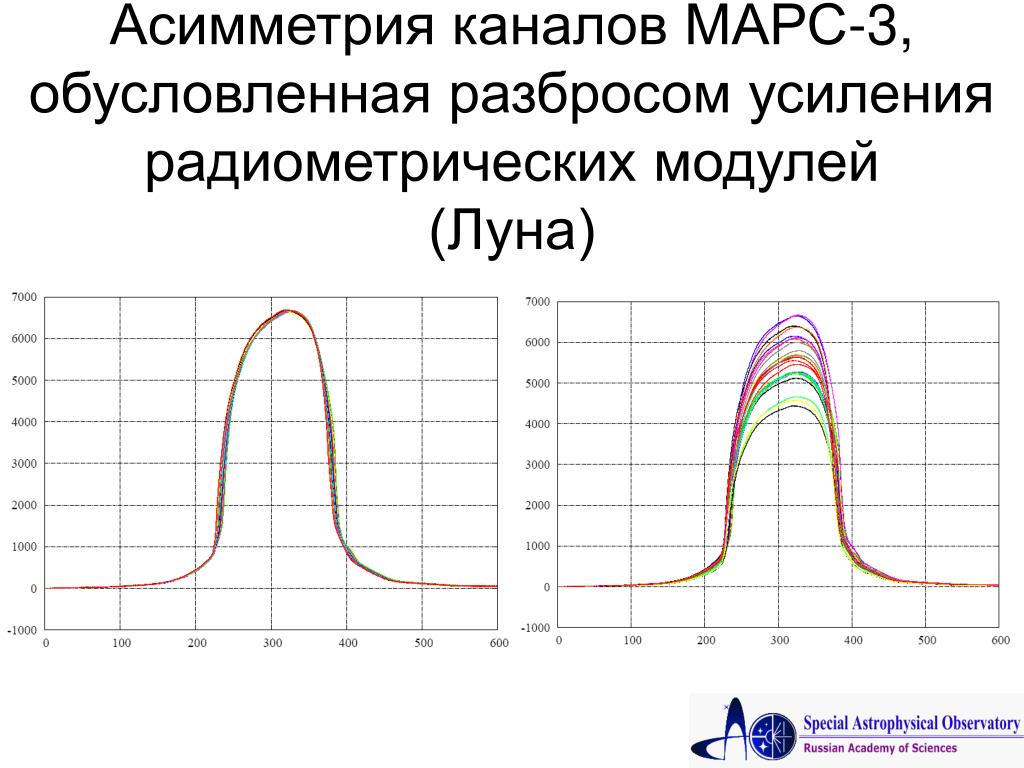

Асимметрия каналов МАРС-3,обусловленная разбросом усиления радиометрических модулей(Луна)

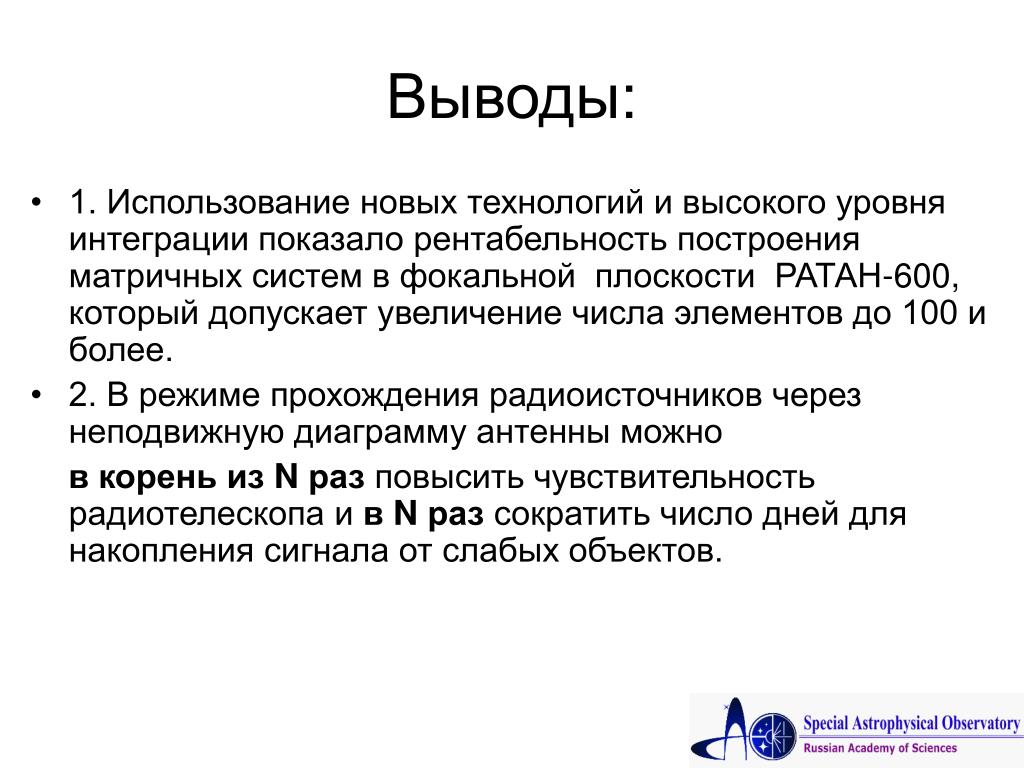

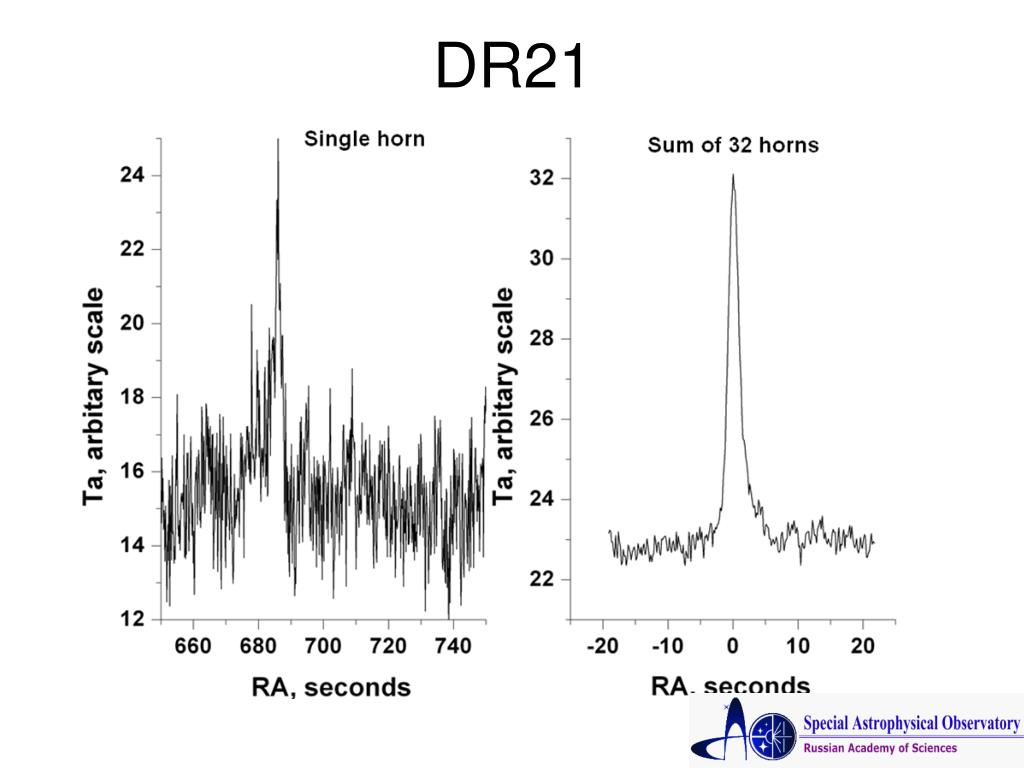

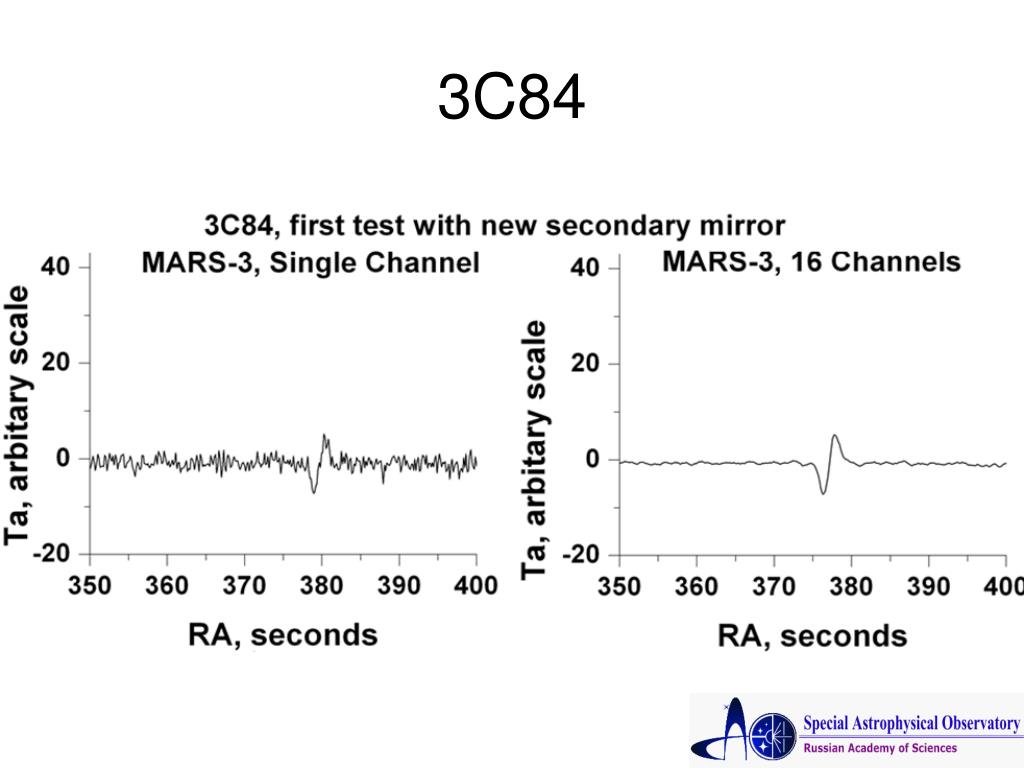

Выводы: • 1. Использование новых технологий и высокого уровня интеграции показало рентабельность построения матричных систем в фокальной плоскости РАТАН-600, который допускает увеличение числа элементов до 100 и более. • 2. В режиме прохождения радиоисточников через неподвижную диаграмму антенны можно в корень из Nраз повысить чувствительность радиотелескопа и в N раз сократить число дней для накопления сигнала от слабых объектов.

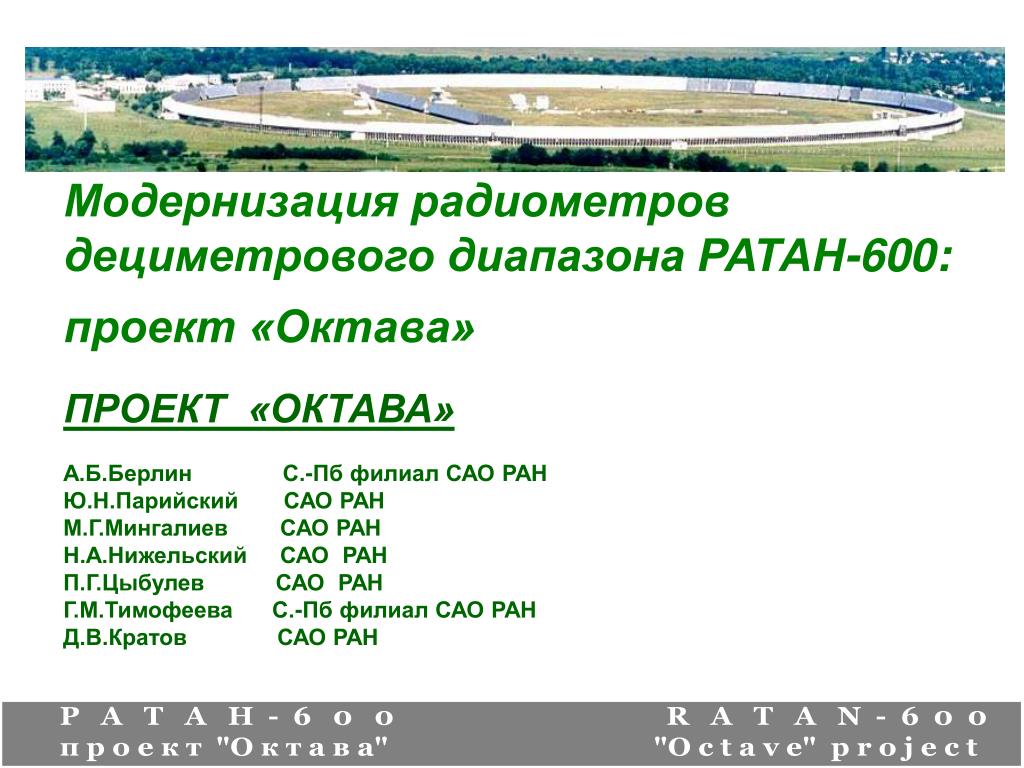

Модернизация радиометров дециметрового диапазона РАТАН-600: проект «Октава»ПРОЕКТ «ОКТАВА»А.Б.Берлин С.-Пб филиал САО РАН Ю.Н.Парийский САО РАН М.Г.Мингалиев САО РАНН.А.Нижельский САО РАНП.Г.Цыбулев САО РАНГ.М.Тимофеева С.-Пб филиал САО РАНД.В.Кратов САО РАН
ОБЛУЧАТЕЛЬ №1. КОМПЛЕКС РАДИОМЕТРОВ СПЛОШНОГО СПЕКТРА 2 FIG. 01 Облучатель № 1 РАТАН-600 FIG. 02 Заполнение фокальной линии облучателя № 1 Дальнейшее развитие комплекса невозможно без решения следующих проблем: ● помехозащищенность в условиях быстрой урбанизации ● минимизация объема сервисных операций и эксплуатационных затрат ● физическая перегрузка фокальной линии, нет места для новых частот приема ● нужно работать в двух линейных , либо в двух круговых поляризациях

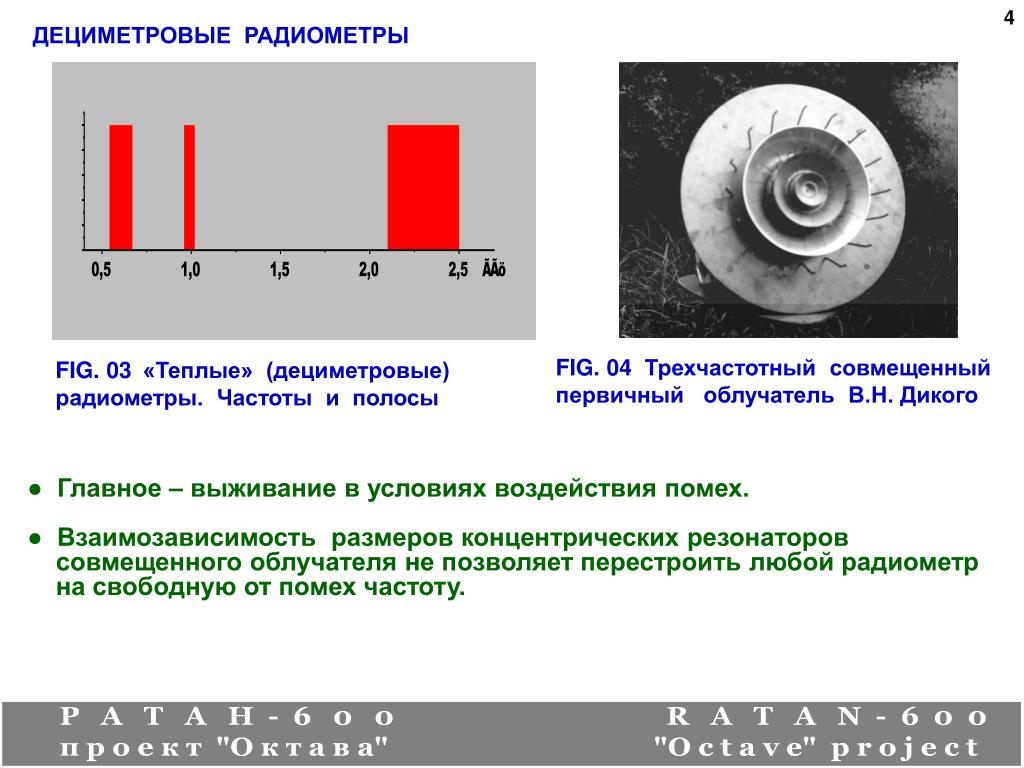

4 ДЕЦИМЕТРОВЫЕ РАДИОМЕТРЫ FIG. 04Трехчастотный совмещенный первичный облучатель В.Н. Дикого FIG. 03«Теплые» (дециметровые) радиометры. Частоты и полосы ●Главное – выживание в условиях воздействия помех. ● Взаимозависимость размеров концентрических резонаторов совмещенного облучателя не позволяет перестроить любой радиометр на свободную от помех частоту.

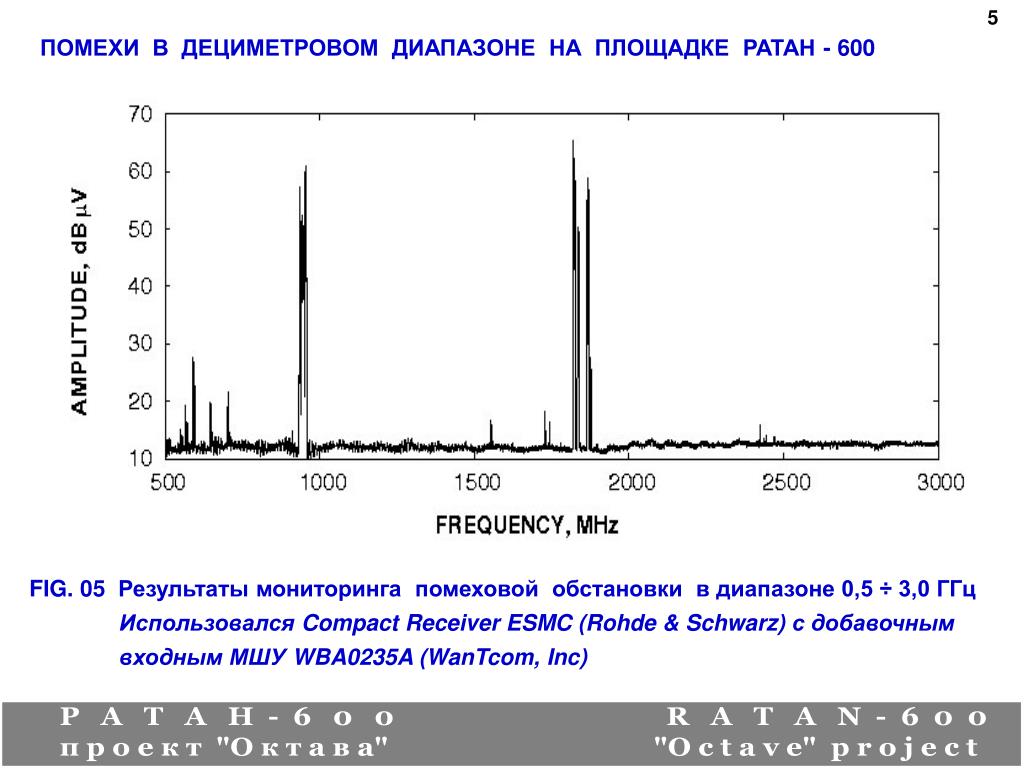

5 ПОМЕХИ В ДЕЦИМЕТРОВОМ ДИАПАЗОНЕ НА ПЛОЩАДКЕ РАТАН - 600 FIG. 05Результаты мониторинга помеховой обстановки в диапазоне 0,5 ÷ 3,0 ГГц Использовался Compact Receiver ESMC (Rohde & Schwarz) с добавочным входным МШУ WBA0235A (WanTcom, Inc)
6 СВЕРХШИРОКОПОЛОСНЫЙ ПЕРВИЧНЫЙ ОБЛУЧАТЕЛЬ(антенна “ELEVEN”) • Антенна названа “ELEVEN” • потому, что: • базовая геометрия – это два • параллельных диполя, что напоминает цифру 11 • усиление антенны равно 11 dBi в полосе более декады (т.е.,11/1) • Фазовый центр антенны расположен при вершине пирамиды и его положение • слабо зависит от частоты. FIG. 06Антенна типа “Eleven”. Макет. Технологический Университет “Chalmers”, Гетеборг, Швеция. ● R.Olsson, P.-S. Kildal, S.Weinreb. The Eleven Antenna: A Compact Low-Profile Decade Bandwidth Dual Polarized Feed fo Reflector Antennas. IEEE Trans. on AP, v.54, No.2, p.368-375, Febr. 2006

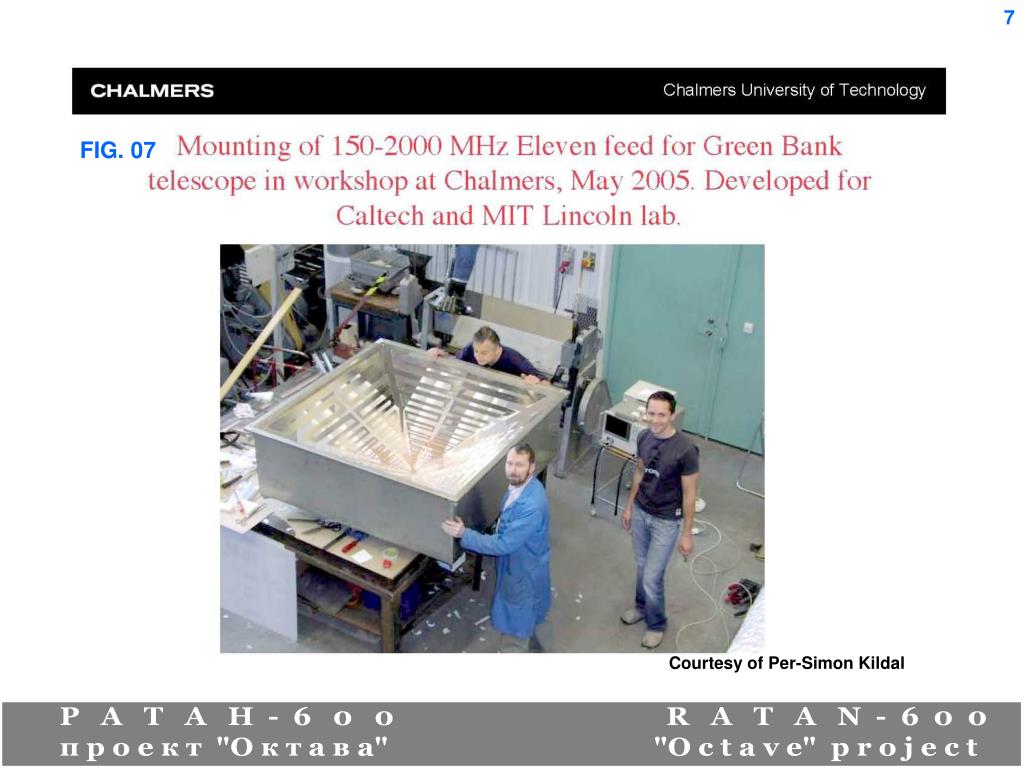

7 FIG. 07 Courtesy of Per-Simon Kildal

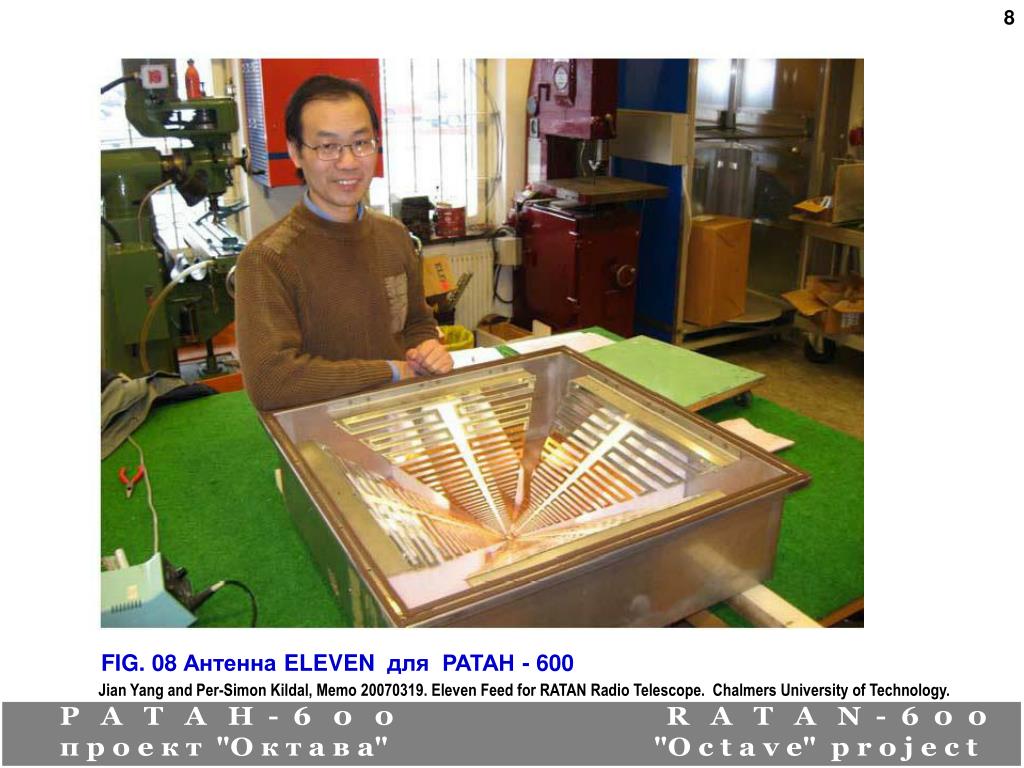

8 FIG. 08 FIG. 08 Антенна ELEVEN для РАТАН - 600 Jian Yang and Per-Simon Kildal, Memo 20070319. Eleven Feed for RATAN Radio Telescope. Chalmers University of Technology.

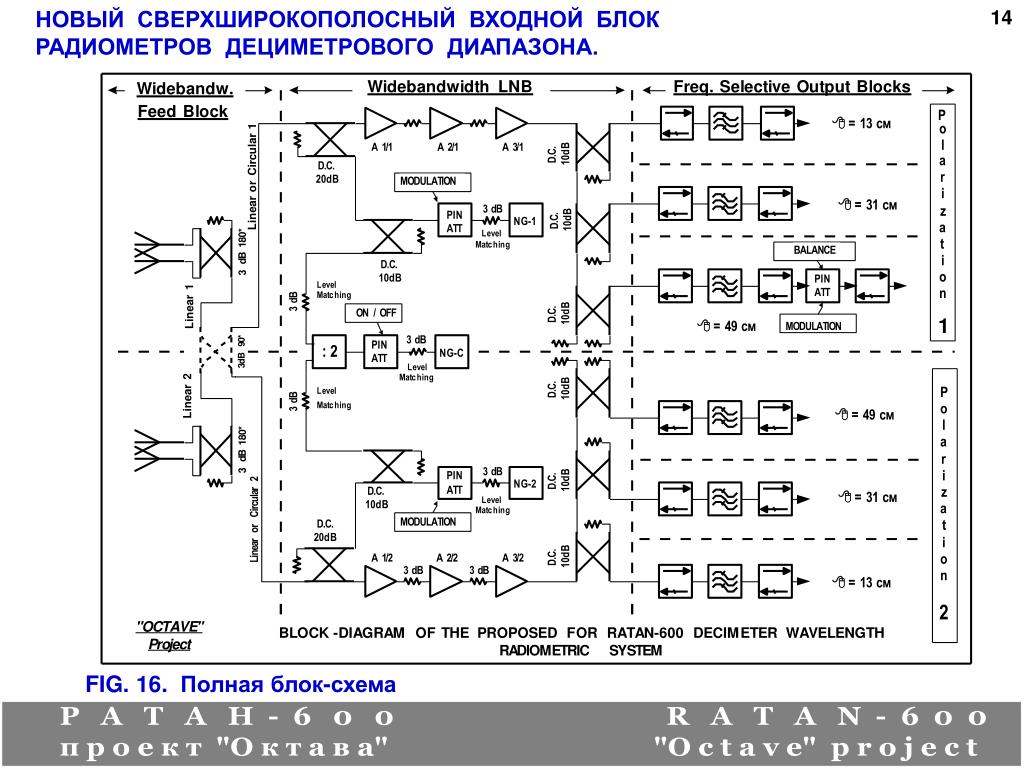

НОВЫЙ СВЕРХШИРОКОПОЛОСНЫЙ ВХОДНОЙ БЛОК РАДИОМЕТРОВ ДЕЦИМЕТРОВОГО ДИАПАЗОНА. 143 FIG. 16.Полная блок-схема

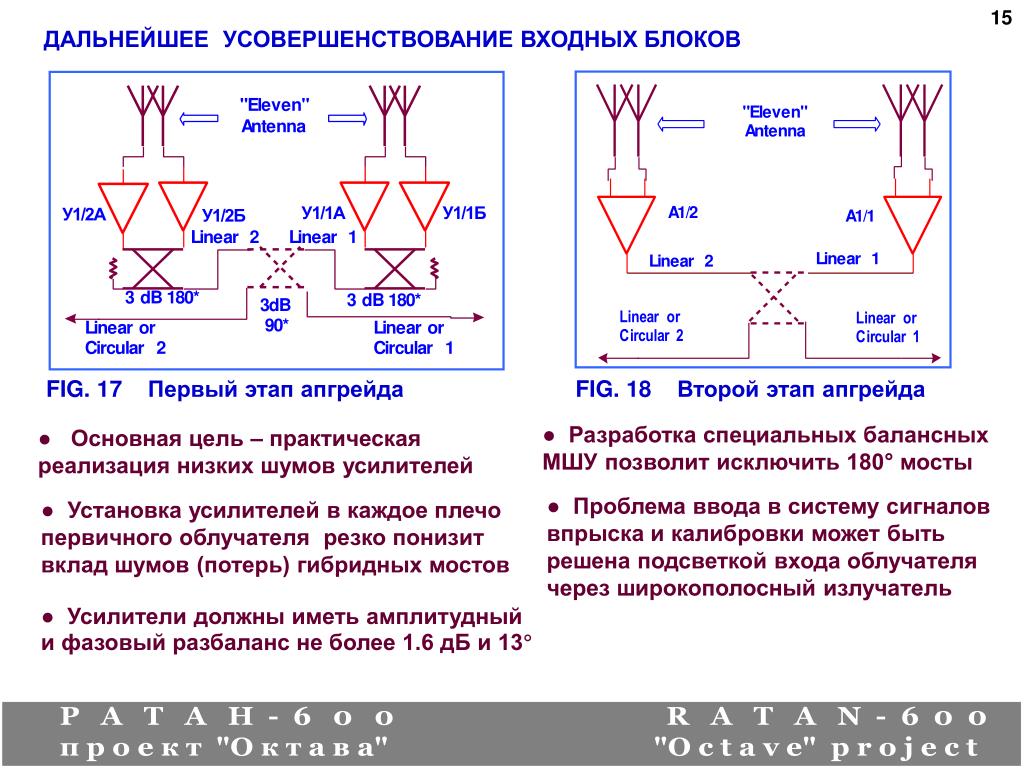

15 ДАЛЬНЕЙШЕЕ УСОВЕРШЕНСТВОВАНИЕ ВХОДНЫХ БЛОКОВ FIG. 17 Первый этап апгрейда FIG. 18 Второй этап апгрейда ●Разработка специальных балансных МШУ позволит исключить 180° мосты ● Основная цель – практическая реализация низких шумов усилителей ● Проблема ввода в систему сигналов впрыска и калибровки может быть решена подсветкой входа облучателя через широкополосный излучатель ● Установка усилителей в каждое плечо первичного облучателя резко понизит вклад шумов (потерь) гибридных мостов ● Усилители должны иметь амплитудный и фазовый разбаланс не более 1.6 дБ и 13° FIG. 00 Второй этап апгрейда

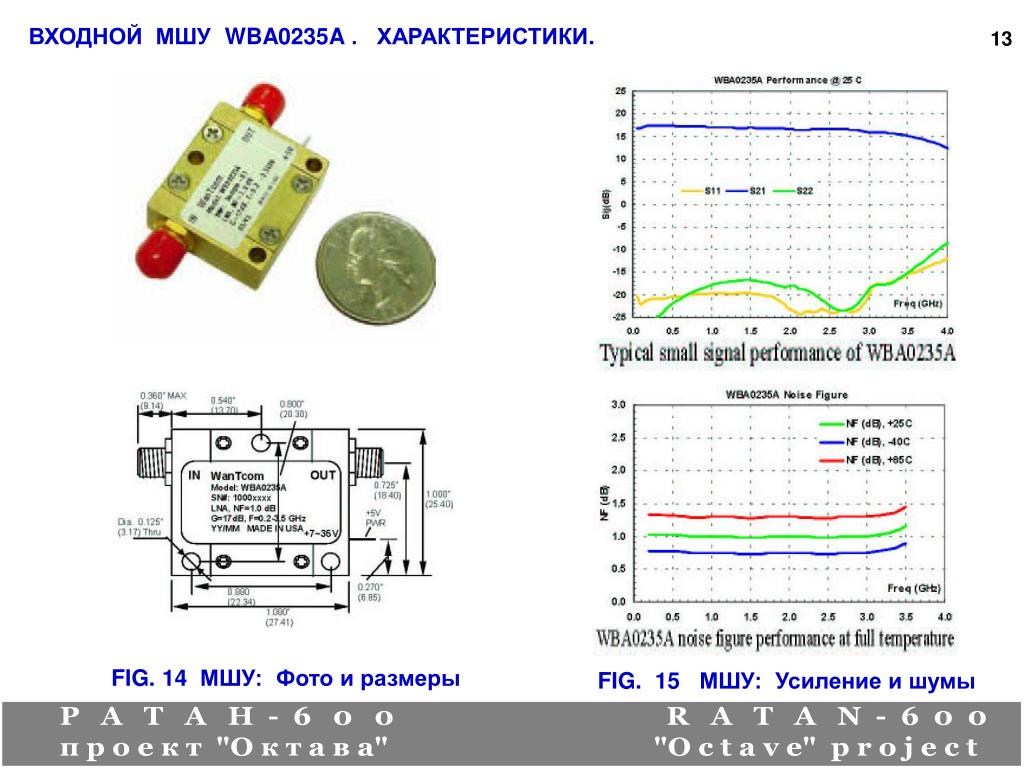

ВХОДНОЙ МШУ WBA0235A . ХАРАКТЕРИСТИКИ. 13 FIG. 14 МШУ: Фото и размеры FIG. 15 МШУ: Усиление и шумы
16 «ХОЛОДНЫЕ» (КРИОГЕННЫЕ САНТИМЕТРОВЫЕ) РАДИОМЕТРЫ FIG. 19. Криогенные (сантиметровые) радиометры. Частоты и полосы ● Все сказанное выше применимо и к санти- метровым радиометрам. ● Кроме того, вместо трех криостатов и МКС возможно использовать только один крио- стат с одной МКС и тем резко снизить затра- ты на оборудование и сервис. FIG. 20. Авторская концепция размещения антенны “ELEVEN” в криостате. ● И,наконец, появляется возможность реа- лизовать давнюю мечту радиометристов на пути к Идеальному Радиометру: охладить всю входную часть, включая первичныйоблучатель. R.Olsson, P.-S. Kildal, S.Weinreb. Decade bandwidth medium gain feed for single or dual reflector antennas. “28 th ESA Antenna Workshop On Space Antenna Systems and Technologies”. Courtesy of Ricard Olsson.

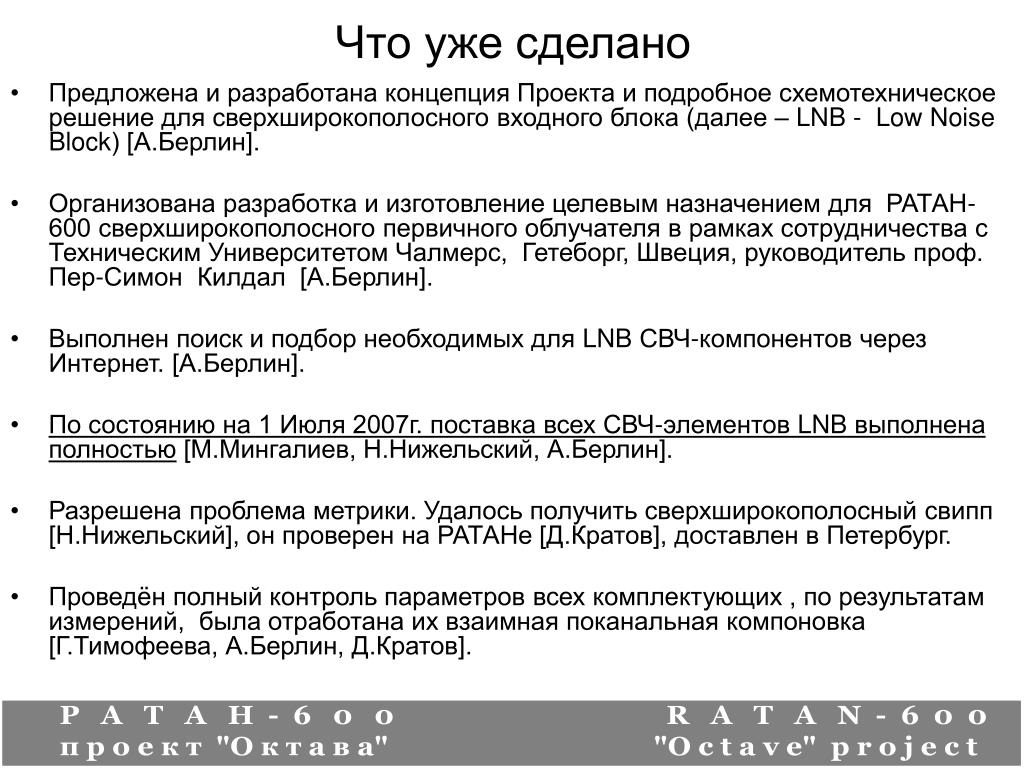

Что уже сделано • Предложена и разработана концепция Проекта и подробное схемотехническое решение для сверхширокополосного входного блока (далее – LNB - Low Noise Block) [А.Берлин]. • Организована разработка и изготовление целевым назначением для РАТАН-600 сверхширокополосного первичного облучателя в рамках сотрудничества с Техническим Университетом Чалмерс, Гетеборг, Швеция, руководитель проф. Пер-Симон Килдал [А.Берлин]. • Выполнен поиск и подбор необходимых для LNB СВЧ-компонентов через Интернет. [А.Берлин]. • По состоянию на 1 Июля 2007г. поставка всех СВЧ-элементов LNB выполнена полностью [М.Мингалиев, Н.Нижельский, А.Берлин]. • Разрешена проблема метрики. Удалось получить сверхширокополосный свипп [Н.Нижельский], он проверен на РАТАНе [Д.Кратов], доставлен в Петербург. • Проведён полный контроль параметров всех комплектующих , по результатам измерений, была отработана их взаимная поканальная компоновка [Г.Тимофеева, А.Берлин, Д.Кратов].

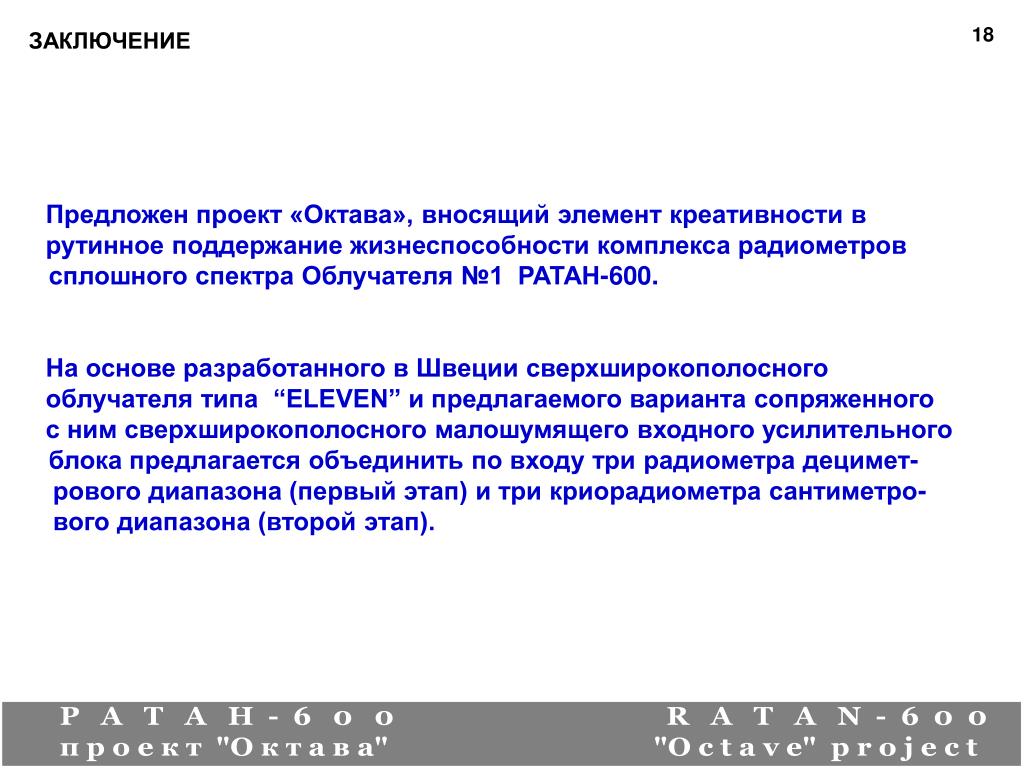

18 ЗАКЛЮЧЕНИЕ Предложен проект «Октава», вносящий элемент креативности в рутинное поддержание жизнеспособности комплекса радиометров сплошного спектра Облучателя №1 РАТАН-600. На основе разработанного в Швеции сверхширокополосного облучателя типа “ELEVEN” и предлагаемого варианта сопряженного с ним сверхширокополосного малошумящего входного усилительного блока предлагается объединить по входу три радиометра децимет- рового диапазона (первый этап) и три криорадиометра сантиметро- вого диапазона (второй этап).

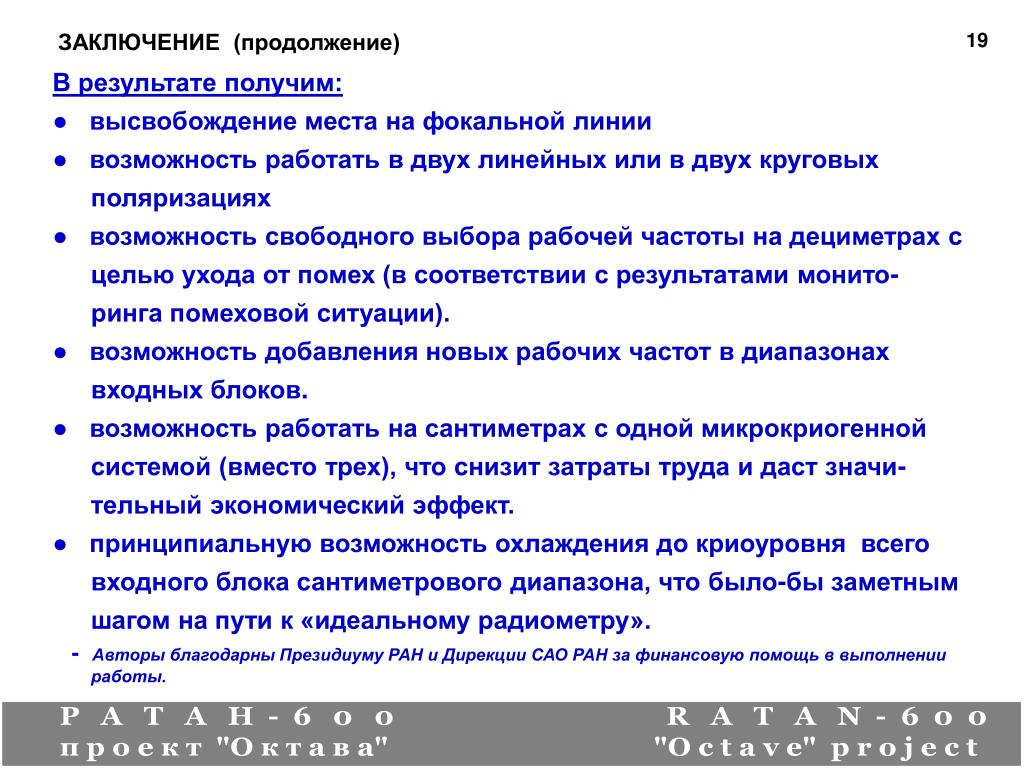

ЗАКЛЮЧЕНИЕ (продолжение) 19 В результате получим: ● высвобождение места на фокальной линии ● возможность работать в двух линейных или в двух круговых поляризациях ● возможность свободного выбора рабочей частоты на дециметрах с целью ухода от помех (в соответствии с результатами монито-ринга помеховой ситуации). ● возможность добавления новых рабочих частот в диапазонах входных блоков. ● возможность работать на сантиметрах с одной микрокриогенной системой (вместо трех), что снизит затраты труда и даст значи-тельный экономический эффект. ● принципиальную возможность охлаждения до криоуровня всего входного блока сантиметрового диапазона, что было-бы заметным шагом на пути к «идеальному радиометру». - Авторы благодарны Президиуму РАН и Дирекции САО РАН за финансовую помощь в выполнении работы.
