Presentation Transcript

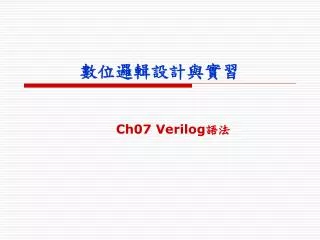

slide1

數位邏輯設計與實習

Ch07 Verilog語法

slide2
CAD –電腦輔助設計
  • 數百萬個電晶體與邏輯閘
  • 支援電路之電腦基本陳述的軟體程式
  • 利用自動化設計程序輔助數位硬體電路的開發
  • 設計入門
    • 電路圖抓取 (schematic capture) 或電路圖繪製 (schematic entry)
    • 硬體描述語言 (hardware description language, HDL) Verilog, VHDL
  • 模擬
  • 實體實現
    • ASIC, FPGA, PLD
slide3
硬體描述語言(HDL)
  • 一種以計算機為基礎而用文字的形式來描述數位系統硬體電路的語言:
    • 硬體結構
    • 功能/行為
    • 時序
  • VHDL 與 Verilog HDL
slide5
簡介
  • Verilog HDL 由 Gateway 公司所提出。
  • 用來描述硬體設計,從硬體的概念出發。
  • 語法與 C 語言類似,容易學習。
  • RTL( Register Transfer Language)
  • Verilog HDL: IEEE Standard (IEEE 1364 - 1995 ~ IEEE 1364 - 2001)
identifiers
識別字(Identifiers)
  • 在 Verilog 電路描述中,識別字可用於定義變數名稱、函數名稱、模組名稱與物件實例(instance) 名稱。
  • 識別字的命名規則:
    • 第一個字元必須是英文字母。
    • 第二個之後的字元可以是英文字母、數字、底線 ( _ ) 或是錢字號 ($)。
    • 識別字的長度沒有限制。
    • 識別字有區分英文大小寫。
keywords
關鍵字(Keywords)
  • 關鍵字是用來描述Verilog的電路架構。
  • Ex
    • input adder_in; //”input”是關鍵字, ”adder_in”是識別字
    • wireadder_out; //”wire”是關鍵字,”adder_out”是識別字
  • 所有的關鍵字必須使用英文小寫字母來表示。
  • 常見的關鍵字有

always negedge posedge begin

end assign wire integer

function endfunction module

endmodule for if else

inout input output and

buf nand nor not

or xnor xor

comments
註解(Comments)
  • 單行註解
    • 使用「//」作為開始符號。
    • 結束符號為換行符號 (end_of_line)。
  • 多行註解
    • 使用「/*」作為開始符號。
    • 使用「*/」作為結束符號。
slide9
接線(Nets)
  • wire a; //宣告有一條接線叫做a
  • wire [15:0] data_bus;// 宣告data_bus為16 bit的連接線
registers
暫存器(registers)
  • reg R; //宣告一個變數R為暫存器
  • reg[7:0] r0; //宣告一個寬度為8位元的r0暫存器
  • 有記憶功能的線
number
數字(number)
  • integer
  • real
  • time

integer count;

real avg;

count = 0;

avg =1.23;

slide12
參數
  • parameter value1=9;
  • parameter wordsize=16;

reg [wordsize-1:0] data_bus;

reg [15:0] data_bus; //同上

slide13
陣列與記憶體
  • <資料型態><長度><變數名><陣列大小>
  • reg datareg[7:0];
  • integer [7:0] outint[15:0];
  • reg[7:0] mem256[255:0];
  • reg[15:0] mem_1024[1023:0];
slide14
三態
  • inout[3:0] dbus;

module tribuf(dbus,enable,value1);

inout[3:0] dbus;

input enable;

input[3:0] value1;

assign dbus =(enable==1) ? value1 : 4’bz;

endmodule

slide15
數字表示規格
  • 一樣的數值以不同的進制表示
    • 8'b10100101; //binary 8位元的二進位表示
    • 8'ha5; //hexadecimal 8位元的十六進位表示
    • 8'd165; //decimal 8位元的十進位表示
    • 8'o245; //octal 8位元的八進位表示
slide16
負數
  • -8’d3; //8bit以二補數法表示(-3)
  • 4’d-2; //錯誤的寫法
slide17
數值
  • 12’h13z; //一個z在十六進制代表四位元的高阻抗
  • 12’h12x; //一個x在十六進制代表四位元的不確定值
  • 8’b0011_1010; //加上”_”可以方便閱讀,並不會影響數值
  • //但第一位元不能加低線
operators
運算元(Operators)
  • 單元(Unary)運算子:放在運算元前面。

ex. assign a=~b; //"~",1位元反向。

  • 二元(Binary)運算元:放在兩個運算元之間。

ex. assign a=b&c; //"&",1位元寬度的AND動作。

  • 三元(Ternary)運算子:條件運算子

ex. assign out=select? a :b;

//當select為1(true)時,out=a;

//當select為0(false)時,out=b;

slide22
模組的基本架構

moduletest(A, B, C, D, E);

output D, E;

input A, B, C;

wire w1;

reg r;

...............

..............

endmodule

slide23
模組的基本架構new

moduletest(output D, E, input A,B,C);

wire w1;

reg r;

...............

..............

endmodule

注意:分號有無

slide24
對映方式
  • by order
  • by name

module dff(din,clock,q)

input din,clock;

output q;

reg q;

always@(posedge clock)

q = din;

endmodule

slide25
2_1多工器

module mux2_1(ma,mb,s,mout)

input ma,mb,s;

output mout;

assign mout = s? ma:mb;

endmodule

by order
正反器輸出選擇—by order

module dff_sef(da,db,sel,clk,q)

input da,db,sel,clk;

output q;

wire qa,qb;

dff dff1(da,clk,qa);

dff dff2(db,clk,qb);

mux2_1 mux(qa,qb,sel,q)

endmodule

by name
正反器輸出選擇—by name

module dff_sef(da,db,sel,clk,q)

input da,db,sel,clk;

output q;

wire qa , qb;

dff dff1(.din(da),.clock(clk),.q(qa));

dff dff2(.din(db),.clock(clk),.q(qb));

mux2_1 mux(qa,qb,sel,q)

endmodule

slide28
模組範例1

modulehalf_adder (output S, C, input x, y);

xor (S, x, y);

and (C, x, y);

endmodule

modulefull_adder (output S, C, input x, y, z);

wire S1, C1, C2;

half_adder HA1 (S1, C1, x, y);

half_adder HA2 (S, C2, S1, z);

or G1 (C, C2, C1);

endmodule

moduleripple_carry_4_bit_adder ( output [3: 0] Sum, output C4, input [3:0] A, B, input C0);

wire C1, C2, C3;

full_adder FA0 (Sum[0], C1, A[0], B[0], C0) ,

FA1 (Sum[1], C2, A[1], B[1], C1),

FA2 (Sum[2], C3, A[2], B[2], C2) ,

FA3 (Sum[3], C4, A[3], B[3], C3) ;

endmodule

slide29
模組範例2

modulehalf_adder (output S, C, input x, y);

xor (S, x, y);

and (C, x, y);

endmodule

modulefull_adder (output S, C, input x, y, z);

wire S1, C1, C2;

half_adder HA1 (S1, C1, x, y);

half_adder HA2 (S, C2, S1, z);

or G1 (C, C2, C1);

endmodule

module ripple_carry_4_bit_adder ( output [3: 0] Sum, output C4, input [3:0] A, B, input C0);

wireC1, C2, C3;

full_adder FA0 (Sum[0], C1, A[0], B[0], C0) ;

full_adder FA1 (Sum[1], C2, A[1], B[1], C1) ;

full_adder FA2 (Sum[2], C3, A[2], B[2], C2) ;

full_adder FA3 (Sum[3], C4, A[3], B[3], C3) ;

endmodule

slide30
四種描述層次
  • Switch level最低層次,設計者需知道電晶體的元件特性。
  • Gate level模組是由Logic gates所構成的,使用原始閘以及使用者定義模組的實例(instantiation)。
  • Dataflow level說明資料如何在暫存器中儲存和傳送,和資料處理的方式。使用具有關鍵字assign之連續指定敘述。
  • Behavioral level只考慮模組中的功能和函數,不必考慮硬體方面的詳細電路,如同是在寫C語言一樣。使用具有關鍵字always之程序指定敘述。
gate level
Gate level
  • and/nand/or/nor/xor/xnor
  • buffer、not
  • bufif1, bufif0, notif1, notif0
slide32
基本邏輯閘 1
  • and/nand/or/nor/xor/xnor

nand g1(out,in1,in2,in3) ;//別名

and (out,in1,in2) ; //沒有別名

第一腳輸出,其餘當輸入

slide33
基本邏輯閘 2
  • buffer、not 閘的使用

buf b1(out, in) ;

not n1(out, in) ;

  • bufif1, bufif0, notif1, notif0

bufif1 (outb, inb, ctrlb)

notif0 element0(outn, inn,ctrln)

slide34
三態閘
  • gate name (output, input, control);
  • bufif1, bufif0, notif1, notif0
    • bufif1 (outb, inb, ctrlb)
    • notif0 element0(outn, inn,ctrln)
slide35
簡單範例

module Simple_Circuit (A, B, C, D, E);

output D, E;

input A, B, C;

wire w1;

and G1 (w1, A, B); // instance name可有可無

not G2 (E, C);

or G3 (D, w1, E);

endmodule

slide38
閘延遲
  • timescale directive (編譯指引)
  • ‘timescale 1 ns/100ps(時間單位/解析度)
  • 例:‘timescale 10ns/1nsnand #10 g1(f,x,y);10*10=100ns 則此nand 閘傳播延遲100ns
slide39
閘延遲

module Simple_Circuit_prop_delay (A, B, C, D, E);

output D, E;

input A, B, C;

wire w1;

and #(30) G1 (w1, A, B);

not #(10) G2 (E, C);

or #(20) G3 (D, w1, E);

endmodule

slide40
閘延遲範例

‘timescale 1 ns/1ns

module prog_ex(x, y, z, f);

input x, y, z;

output f;

// internal declaration

wire a, b, c; // internal net

// logic circuit body

and #5 a1 (b,x,y); //AND p_delay

not #10 n1 (a,x);

and #5 a2 (c,a,z);

or #5 o2 (f,b,c);

endmodule

slide42
測試平台

`timescale 1 ns / 100 ps

module t_Simple_Circuit_prop_delay;

wire D, E;

reg A, B, C;

Simple_Circuit_prop_delay M1 (A, B, C, D, E); // Instance name required

initial

begin

A = 1'bx; B = 1'bx; C = 1'bx;

A = 1'b0; B = 1'b0; C = 1'b0;

#100 A = 1'b1; B = 1'b1; C = 1'b1;

#100 $finish;

end

initial $monitor($time,,"A = 5b B= %b C = %b w1 = %b D = %b E = %b", A, B, C, D, M1.w1, E);

endmodule

slide43
2對4高態輸出解碼器

`timescale 1ns / 1ps

module decoder2_4(

input a, //a MSB

input b,

output [3:0] y

);

wire an,bn;

not(an,a);

not(bn,b);

and(y[0],an,bn);

and(y[1],an,b);

and(y[2],a,bn);

and(y[3],a,b);

endmodule

1 bit
1 bit 比較器

`timescale 1ns / 1ps

modulecomparator_1bit(

input a,

input b,

output eq,

output gt,

output lt

);

wire an,bn,a0b0,a1b1;

not(an,a);

not(bn,b);

and(a1b1,a,b);

nor(a0b0,a,b); //NOR gate

or(eq,a0b0,a1b1);

and(gt,a,bn);

and(lt,an,b);

endmodule

2 bit1
2 bit 比較器

`timescale 1ns / 1ps

modulecomparator_2bit( input [1:0] a, input [1:0] b, output eq2, output gt2, output lt2 );

wire equal_1,large_1,small_1;

wire equal_2,large_2,small_2;

wire gla,lla;

and( gla, large_1, equal_2 );

and( lla, small_1, equal_2 );

comparator_1bit element1(.eq(equal_1), .gt(large_1), .lt(small_1), .a(a[0]), .b(b[0]));

comparator_1bit element2(.eq(equal_2), .gt(large_2), .lt(small_2), .a(a[1]), .b(b[1]));

and( eq2, equal_1, equal_2 );

or( gt2, gla, large_2 );

or( lt2, lla, small_2 );

endmodule

slide47
上機模擬練習7-3
  • 多模組編輯
slide48
上機模擬練習7-4
  • 一程式有許多模組(不建議此方式)
slide49
上機模擬練習7-5
  • HDL+電路圖方式
  • 利用HDL製作基本元件
  • 主程式以繪圖方式達成系統功能
slide50
2對1多工器

`timescale 1ns / 1ps

modulemux_2_1_gate(

input a,

input b,

input s,

output y

);

wire s0,sa,sb;

not( s0, s );

and( sa, a, s0 );

and( sb, b, s );

or( y, sa, sb );

endmodule

4 1 1
4對1多工器-1

`timescale 1ns / 1ps

module mux_4_1_gate(

input [3:0] i,

input [1:0] s,

output f

);

wire f0,f1;

// by order mapping

mux_2_1_gate element1( i[0], i[1], s[0], f0 );

mux_2_1_gate element2( i[2], i[3], s[0], f1 );

mux_2_1_gate element3( f0, f1, s[1], f );

endmodule

4 1 2
4對1多工器-2
  • 改成 by name mapping
  • mux_2_1_gate element1( i[0] , i[1], s[0], f0 );

mux_2_1_gate element1(.a(i[0] ),.b(i[1]),.s(s[0]),.y(f0));

4 1 3
4對1多工器-3
  • 以bufif0,bufif1

module mux4_1b_g(y, s, i);

output y; //output y

input [1:0] s;

input [3:0] i;

wire y0, y1;

// Instantiates buffers

bufif0 (y0, i[0], s[0]);

bufif1 (y0, i[1], s[0]);

bufif0 (y1, i[2], s[0]);

bufif1 (y1, i[3], s[0]);

bufif0 (y, y0, s[1]);

bufif1 (y, y1, s[1]);

endmodule

slide59
使用者定義的基本閘
  • 使用關鍵字primitive作宣告,後面接著是名稱以及埠名單。
  • 只可以有一個輸出,且此輸出必須列在埠名單的第一個,還有必須用關鍵字output來宣告。
  • 輸入數目不限制,至於它們在input宣告中的順序則必須與它們在下面表中所給值的順序相同。
  • 真值表必須在關鍵字table及endtable之間。
  • 輸入值依順序列出,用冒號 (:) 代表結束。輸出通常是每一列的最後一個記錄,後面跟著是一個分號 (;)。
  • 最後用關鍵字endprimitive做為UDP宣告的結束。
user defined primitive
User-defined Primitive

primitive my_UDP (D, A, B, C);

output D;

input A, B, C;

// Truth table for D = f (A, B, C) = m(0, 2, 4, 6, 7);

table

// A B C : D // Column header comment

0 0 0 : 1;

0 0 1 : 0;

0 1 0 : 1;

0 1 1 : 0;

1 0 0 : 1;

1 0 1 : 0;

1 1 0 : 1;

1 1 1 : 1;

endtable

endprimitive

slide61
UDP範例程式

module Circuit_with_UDP(e, f, a, b, c, d);

output e, f;

input a, b, c, d;

my_UDP M0 (e, a, b, c);

and (f, e, d); //省略 gate instance name

endmodule

gate level design
Gate Level Design練習
  • 以Gate Level Design方式設計,4對1多工器,並附模擬圖
  • 以Gate Level Design方式設計,利用2對1多工器,設計4對1多工器,用By name mapping,並附模擬圖
  • 利用2對1多工器做成元件,以HDL及電路圖方式,設計4對1多工器,並附模擬圖
  • 以Gate Level Design方式設計,具有enable2對4低態輸出解碼器,並附模擬圖
  • 以Gate Level Design方式設計,半加器設計,並附模擬圖
  • 以Gate Level Design方式設計,全加器設計,並附模擬圖
  • 以Gate Level Design方式設計,3 bit 多數表決電路設計,並附模擬圖
