电阻、电容、电感. ------- 电气 1422 李辉. 电阻介绍. 导体对电流的阻碍作用就叫该导体的电阻。电阻器简称电阻( Resistor ,通常用“ R” 表示)是所有电子电路中使用最多的元件。电阻的主要物理特征是变电能为热能,也可说它是一个 耗能元件 ,电流经过它就产生内能。电阻在电路中通常起 分压 分流的作用,对信号来说,交流与直流信号都可以通过电阻。

Download Presentation

电阻、电容、电感

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. 电阻、电容、电感 -------电气1422李辉

  2. 电阻介绍 • 导体对电流的阻碍作用就叫该导体的电阻。电阻器简称电阻(Resistor,通常用“R”表示)是所有电子电路中使用最多的元件。电阻的主要物理特征是变电能为热能,也可说它是一个耗能元件,电流经过它就产生内能。电阻在电路中通常起分压分流的作用,对信号来说,交流与直流信号都可以通过电阻。 • 电阻都有一定的阻值,它代表这个电阻对电流流动阻挡力的大小。电阻的单位是欧姆,用符号“Ω”表示。欧姆是这样定义的:当在一个电阻器的两端加上1伏特的电压时,如果在这个电阻器中有1安培的电流通过,则这个电阻器的阻值为1欧姆。 • 在国际单位制中,电阻的单位是Ω(欧姆),此外还有 KΩ(千欧), MΩ(兆欧)。其中: • 1MΩ=1000KΩ , 1KΩ=1000Ω。 • 电阻的主要职能就是阻碍电流流过 ,应用于限流、分流、降压、分压、负载与电容配合作滤波器及阻匹配等。

  3. 电阻的分类 • 薄膜电阻 • (包括碳膜电阻、合成碳膜电阻、 • 金属氧化膜电阻、化学沉积膜 • 电阻、玻璃釉膜电阻和金属氮化膜电阻) • 普通电阻 • 线绕电阻 • (包括通用线绕电阻, • 大功率线绕电阻、 • 高频线绕电阻和精密线 • 绕电阻) • 实心电阻(包括无机合成实心碳质电阻和有机合成实心碳质电阻) • 线绕精密电阻 • 精密电阻 • 金属膜精密电阻 • 线绕精密电阻 • 湿敏电阻 • 热敏电阻 • 压敏电阻 • 敏感电阻 • 光敏电阻 • 磁敏电阻 • 力敏电阻 • 气敏电阻

  4. 电阻器 • 电阻器(Resistor)在日常生活中一般直接称为电阻。是一个限流元件,将电阻接在电路中后,电阻器的阻值是固定的一般是两个引脚,它可限制通过它所连支路的电流大小。阻值不能改变的称为固定电阻器。阻值可变的称为电位器或可变电阻器。理想的电阻器是线性的,即通过电阻器的瞬时电流与外加瞬时电压成正比。用于分压的可变电阻器。在裸露的电阻体上,紧压着一至两个可移金属触点。触点位置确定电阻体任一端与触点间的阻值。

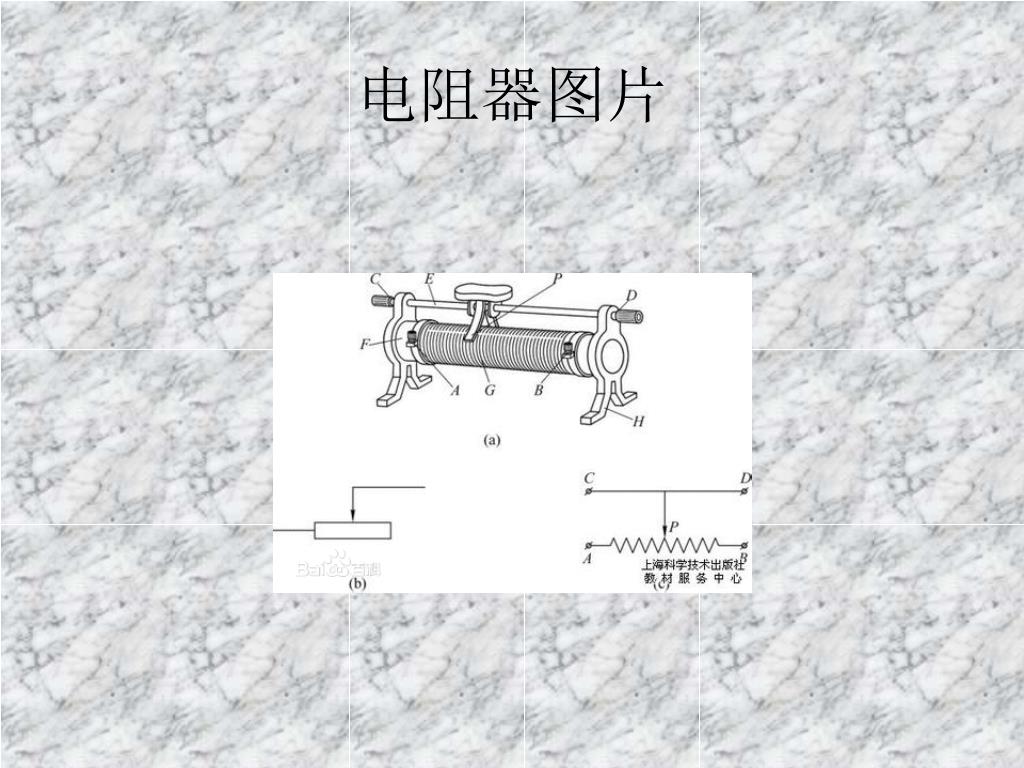

  5. 电阻器图片

  6. 电容的种类 • 1 • 、分类 • 按照电容是否有极性可分为:无极性电容和有极性电容; • 按照电容容量是否可变可分为:可以分为固定电容、可变电容和微调电容; • 按照电容的安装方式来分可以分为直插电容和贴片电容; • 按照电容的构成材料来分可以分成: • 气体介质电容, • 液体介质电容, • 无机固体介质电容, • 有机固体介质电容电解电容

  7. 电容的种类 • 2 • 、作用 • 电容在电路中具有隔断直流电, • 通过交流电的作用, • 因此 • 常用于级间耦合、 • 滤波、 • 去耦、 • 旁路及信号调谐。 • 隔直流: • 作用是阻止直流通过而让交流通过。 • 旁路(去耦) • : • 为交流电路中某些并联的元件提供低阻抗通路。 • 耦合: • 作为两个电路之间的连接,允许交流信号通过并传输到下一级电路。 • 滤波: • 将整流以后的锯齿波变为平滑的脉动波,接近于直流。 • 储能: • 储存电能,用于必须要的时候释放

  8. 电感概念 • 电感是闭合回路的一种属性,即当通过闭合回路的电流改变时, • 会出现电动势来抵抗电流的改变。这种电感称为自感(self-inductance),是闭合回路自己本身的属性。假设一个闭合回路的电流改变,由于感应作用而产生电动势于另外一个闭合回路,这种电感称为互感(mutual inductance)。

  9. 电感器 • 电感器(Inductor)是能够把电能转化为磁能而存储起来的元件。电感器的结构类似于变压器,但只有一个绕组。电感器具有一定的电感,它只阻碍电流的变化。如果电感器在没有电流通过的状态下,电路接通时它将试图阻碍电流流过它;如果电感器在有电流通过的状态下,电路断开时它将试图维持电流不变。电感器又称扼流器、电抗器、动态电抗器。

  10. 常见种类 • 小型固定电感器通常是用漆包线在磁芯上直接绕制而成, • 主要用在滤波、振荡、陷波、延迟等电路中,它有密封式和非密封式两种封装形式,两种形式又都有立式和卧式两种外形结构。

  11. 可调电感器 • 常用的可调电感器有半导体收音机用振荡线圈、电视机用行振荡线圈、 • 行线性线圈、中频陷波线圈、音响用频率补偿线圈、阻波线圈等。

  12. 阻流电感器 • 阻流电感器是指在电路中用以阻塞交流电流通路的电感线圈, • 它分为高频阻流线圈和低频阻流线圈。
