  1. 第七單元 解碼器與顯示電路 (教科書第八章) 數位系統實驗 http://140.127.194.152

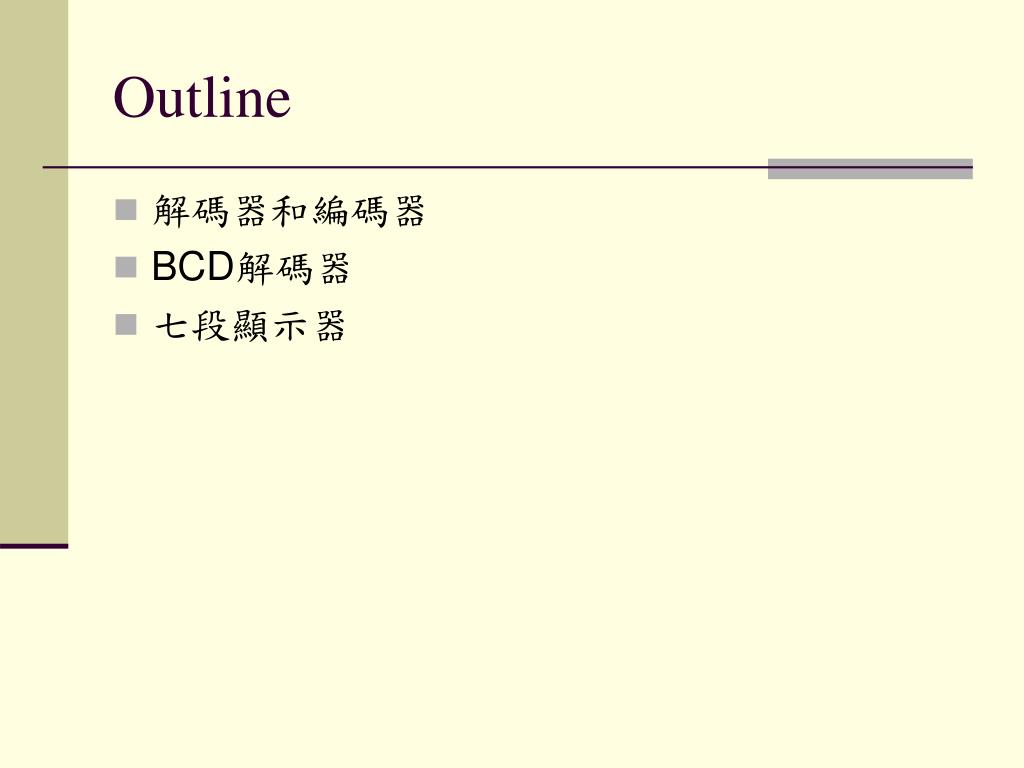

  2. Outline • 解碼器和編碼器 • BCD解碼器 • 七段顯示器

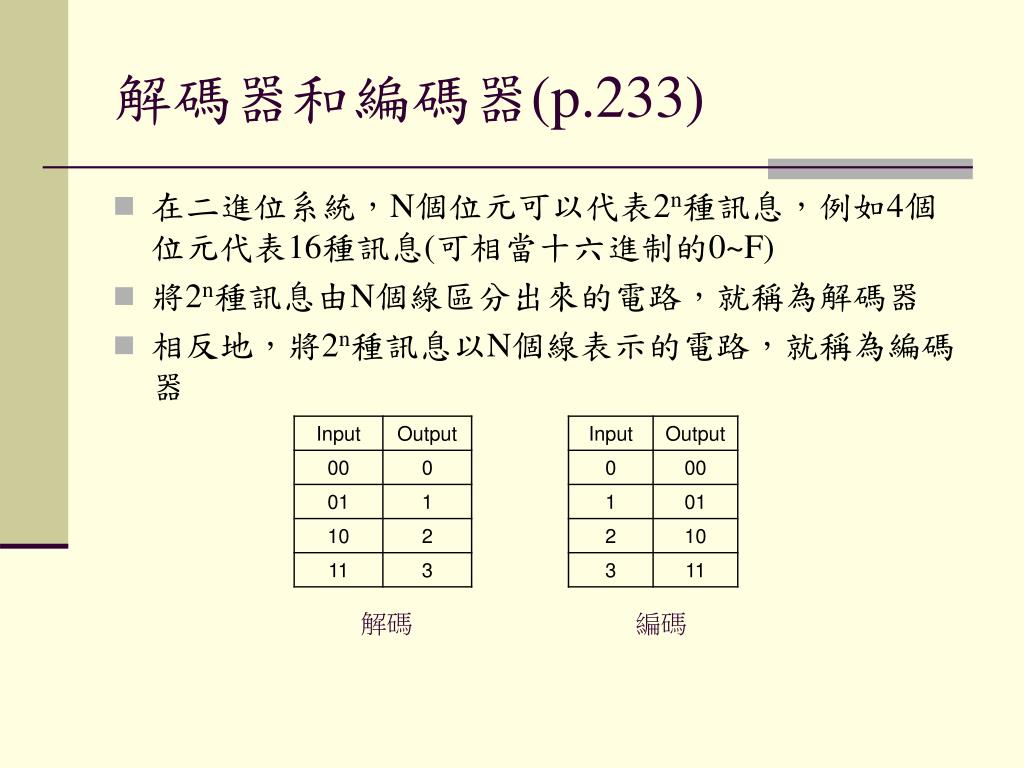

  3. 解碼器和編碼器(p.233) • 在二進位系統，N個位元可以代表2n種訊息，例如4個位元代表16種訊息(可相當十六進制的0~F) • 將2n種訊息由N個線區分出來的電路，就稱為解碼器 • 相反地，將2n種訊息以N個線表示的電路，就稱為編碼器 解碼 編碼

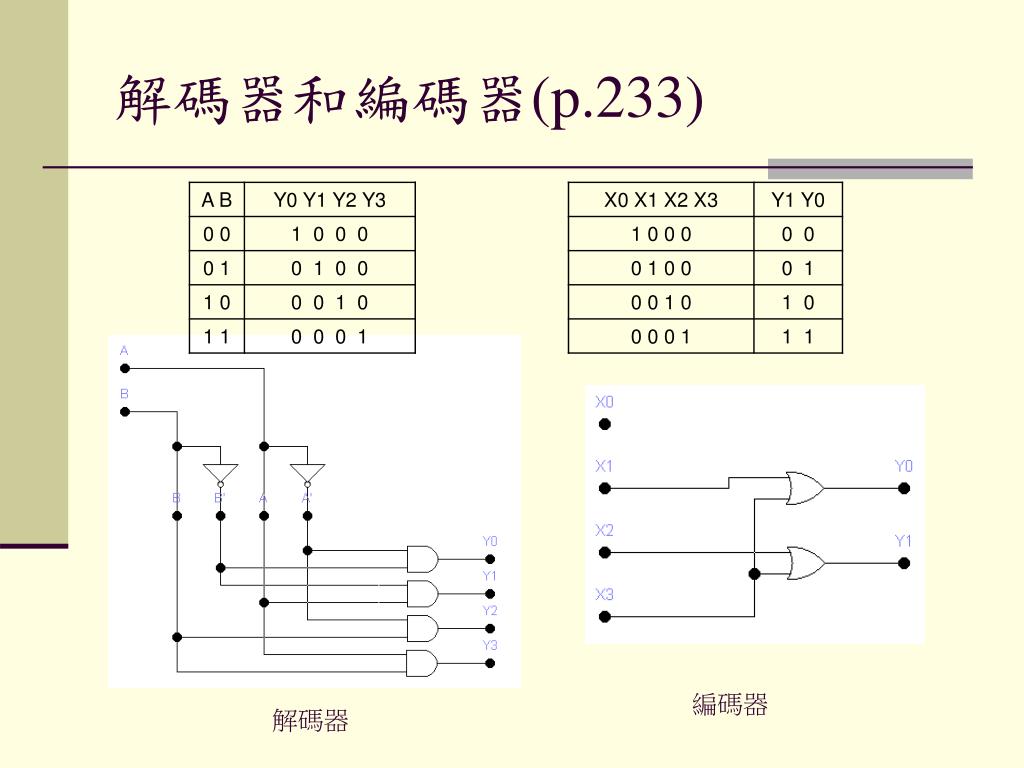

  4. 解碼器和編碼器(p.233) 編碼器 解碼器

  5. 2線對4線解碼器(p.234)

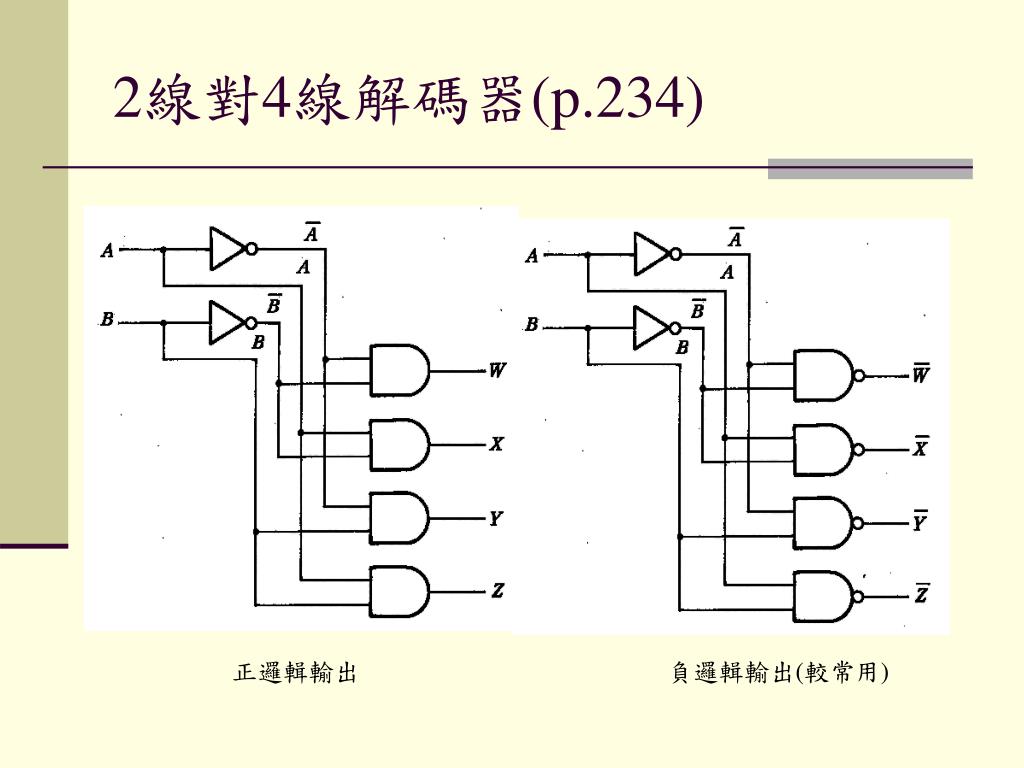

  6. 2線對4線解碼器(p.234) 正邏輯輸出 負邏輯輸出(較常用)

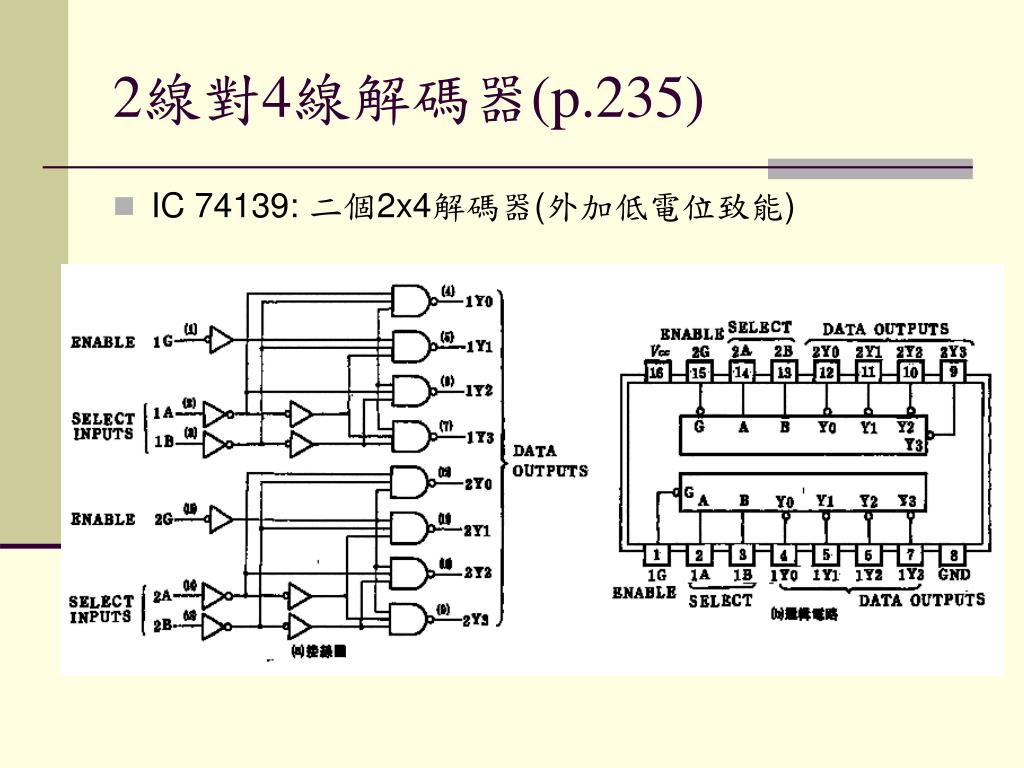

  7. 2線對4線解碼器(p.235) • IC 74139: 二個2x4解碼器(外加低電位致能)

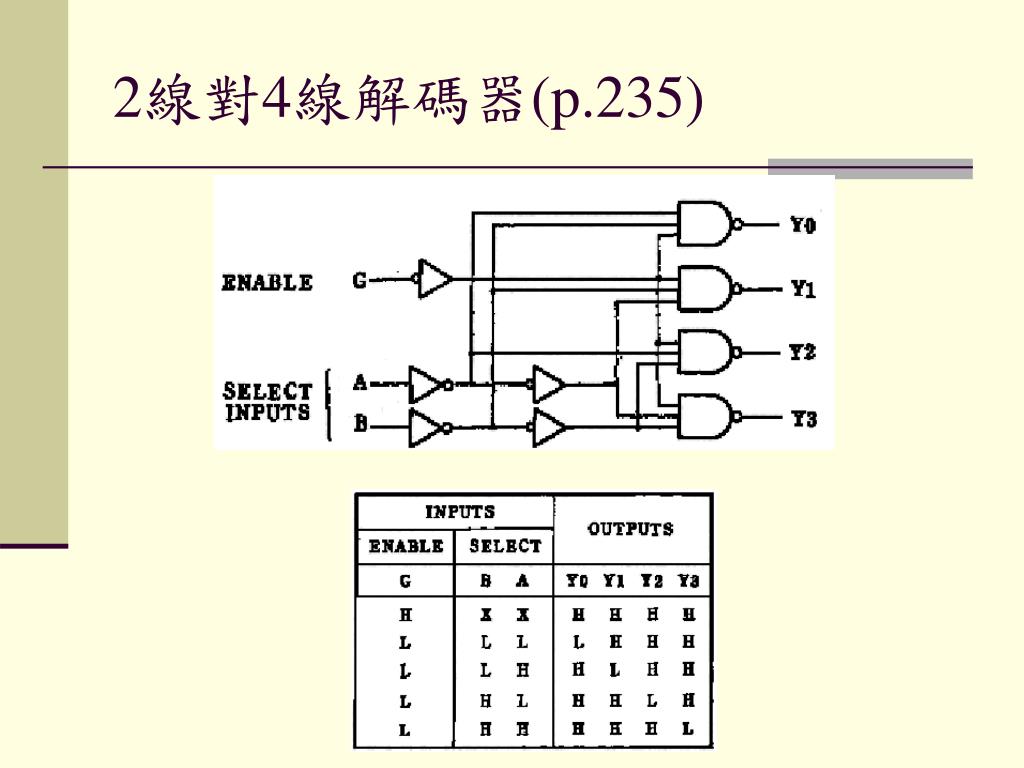

  8. 2線對4線解碼器(p.235)

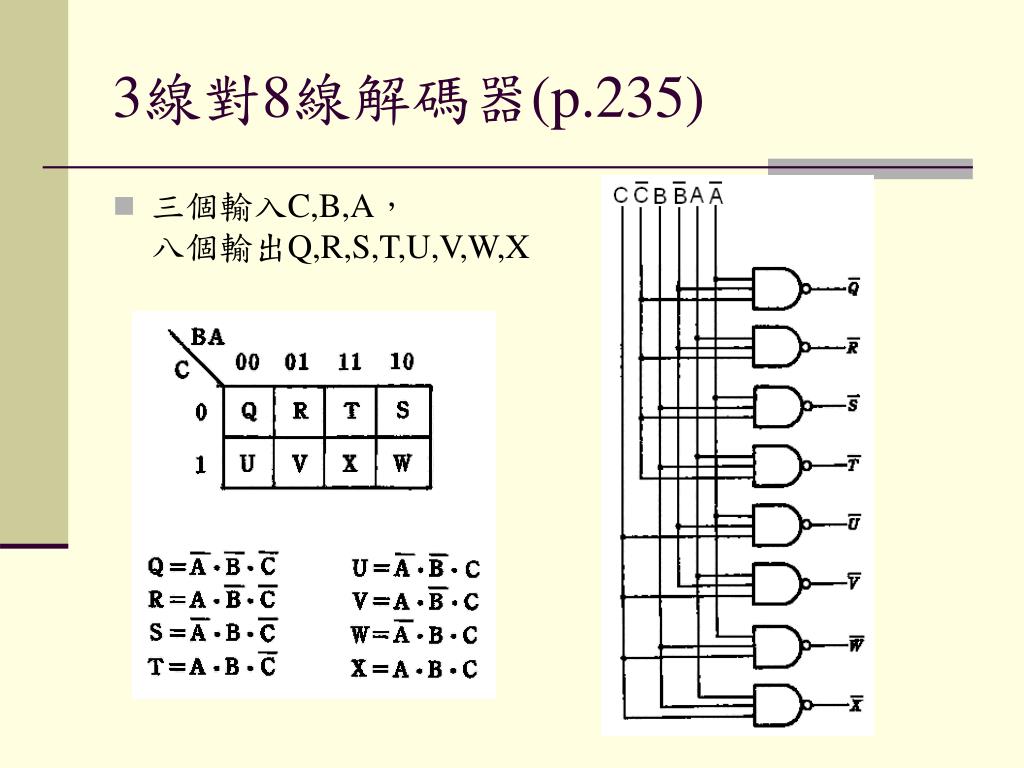

  9. 3線對8線解碼器(p.235) • 三個輸入C,B,A，八個輸出Q,R,S,T,U,V,W,X

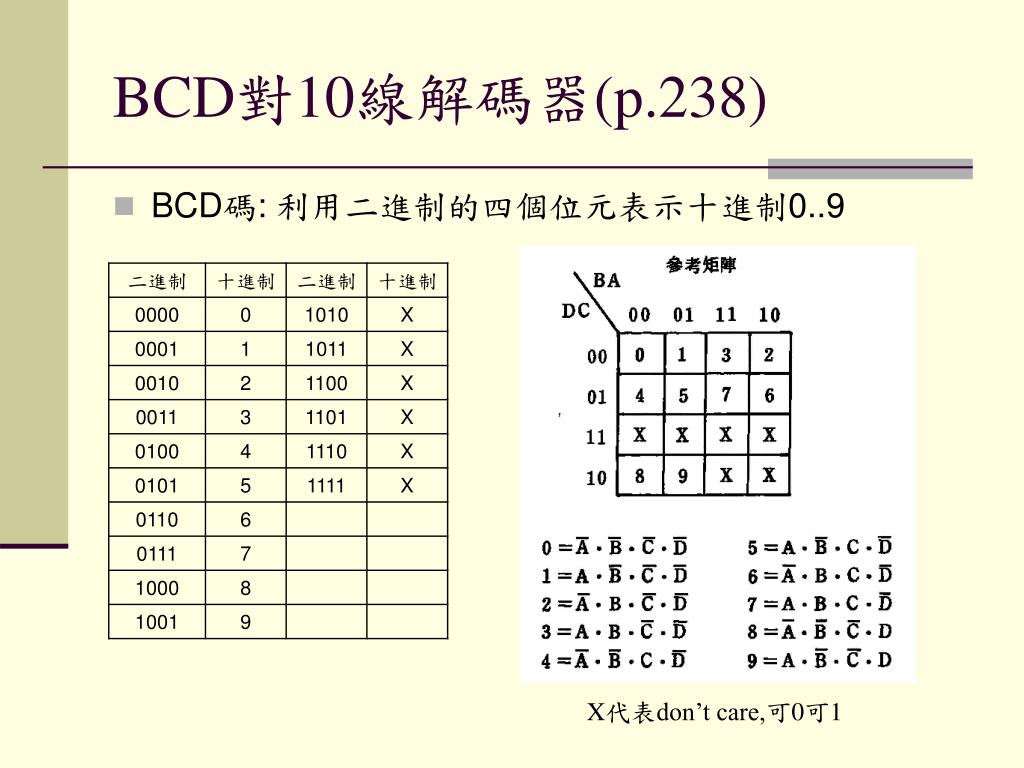

  10. BCD對10線解碼器(p.238) • BCD碼: 利用二進制的四個位元表示十進制0..9 X代表don’t care,可0可1

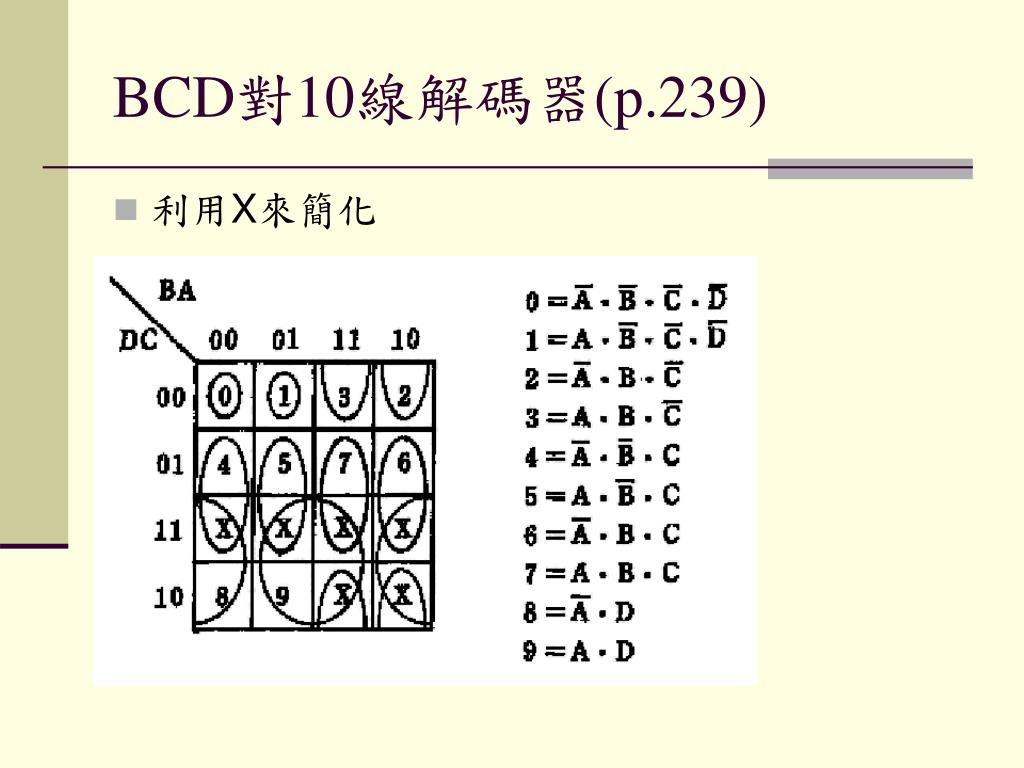

  11. BCD對10線解碼器(p.239) • 利用X來簡化

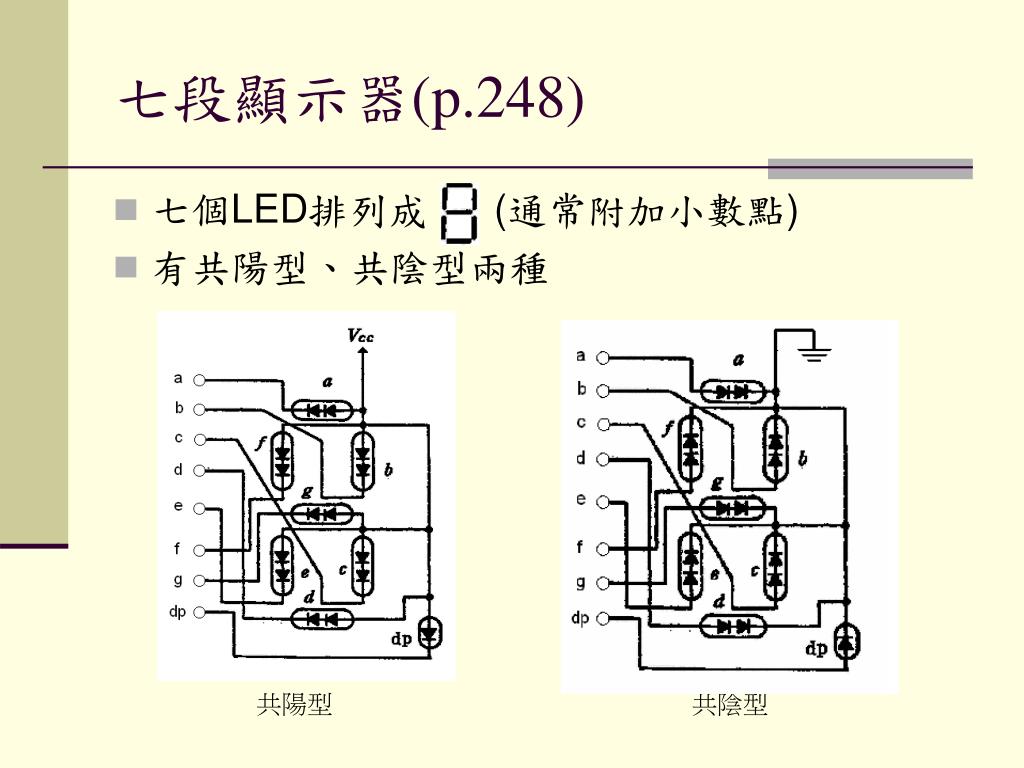

  12. 七段顯示器(p.248) • 七個LED排列成 (通常附加小數點) • 有共陽型、共陰型兩種 共陽型 共陰型

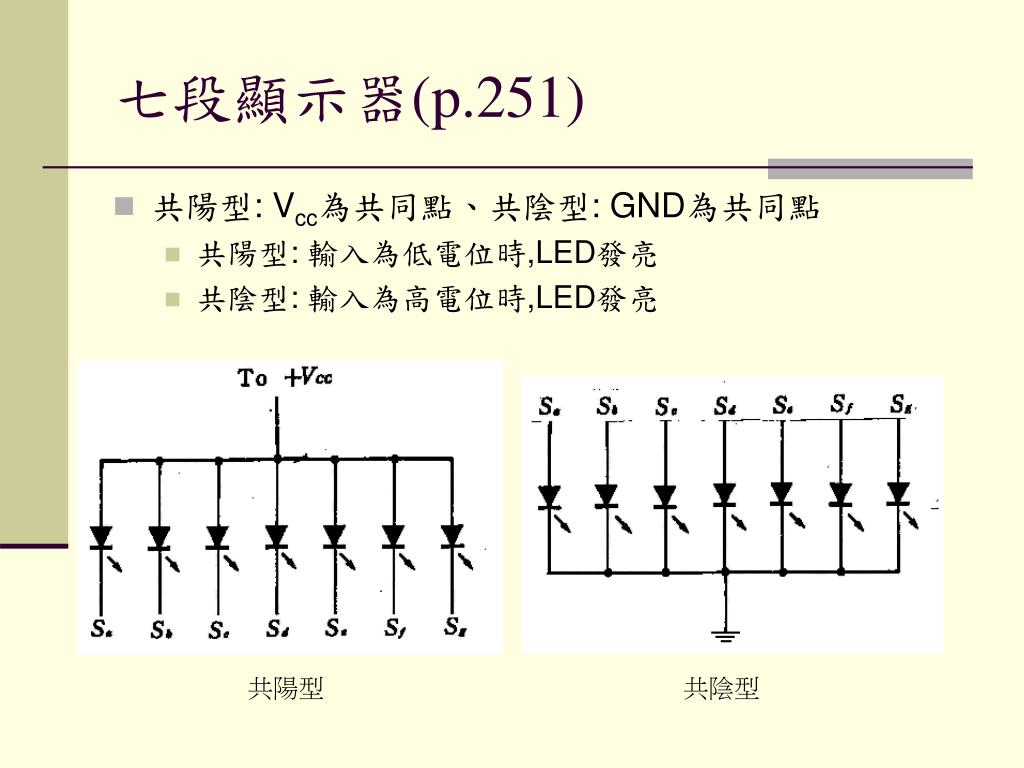

  13. 七段顯示器(p.251) • 共陽型: Vcc為共同點、共陰型: GND為共同點 • 共陽型: 輸入為低電位時,LED發亮 • 共陰型: 輸入為高電位時,LED發亮 共陽型 共陰型

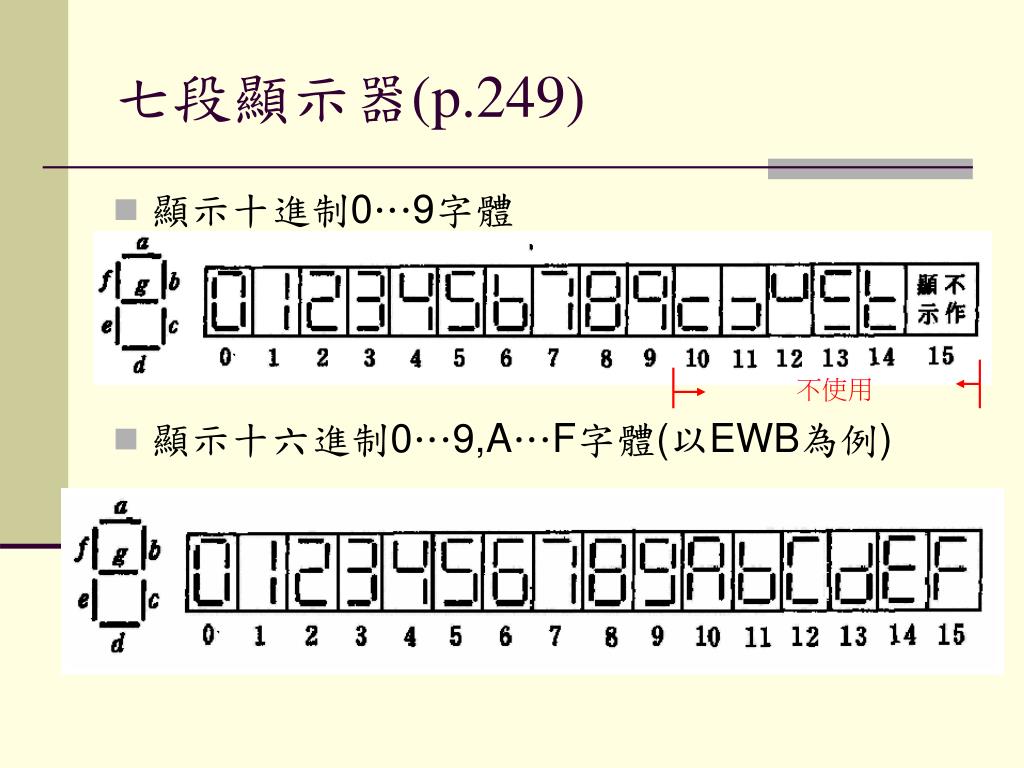

  14. 七段顯示器(p.249) • 顯示十進制0…9字體 • 顯示十六進制0…9,A…F字體(以EWB為例) 不使用

  15. 七段顯示器(p.249) • BCD對7段顯示器解碼器 X: 該段LED不亮(0)

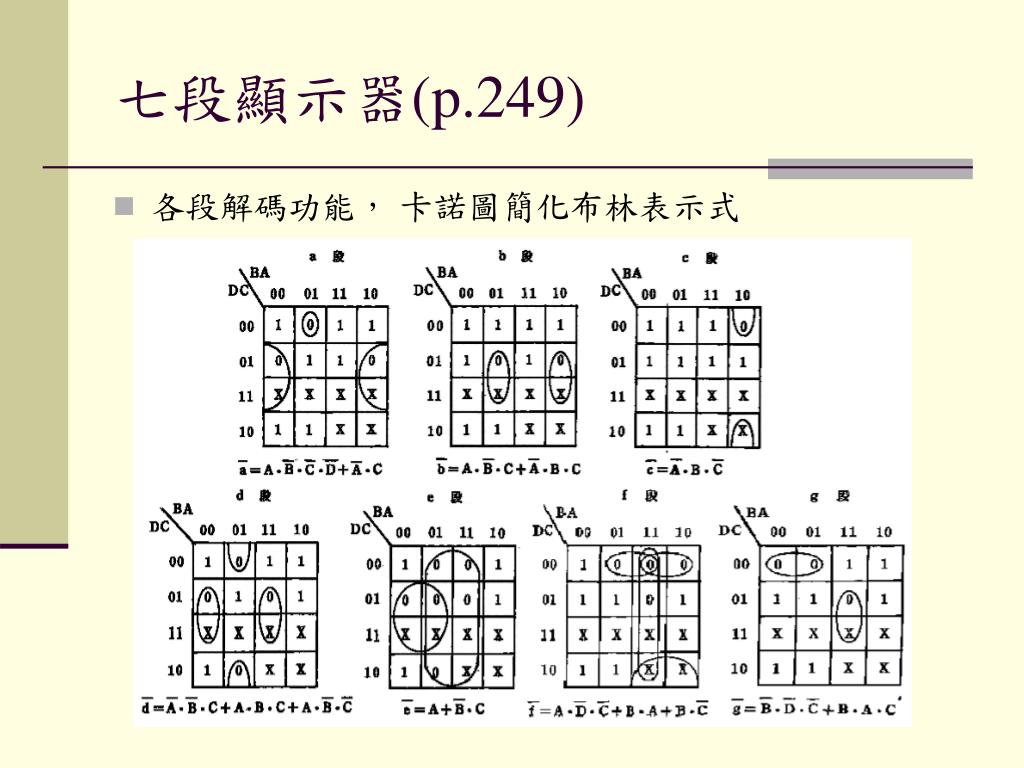

  16. 七段顯示器(p.249) • 各段解碼功能， 卡諾圖簡化布林表示式
