1 / 33

基于三氮唑的微孔配位聚合物 的合成、结构表征 和性质研究

基于三氮唑的微孔配位聚合物 的合成、结构表征 和性质研究. 第六届创新化学实验与研究基金 ——. 报 告 人：章跃标 指导老师：陈小明 教授 2006.06.26. 一、选题意义. 超分子化学与晶体工程的研究热点之一 新奇和丰富多彩的拓扑结构 新颖、有趣、分子美学价值 优良的性能和潜在的应用前景 吸附、分离、选择性催化 ……. 二、国内外研究现状. Yaghi 、 Kitagawa 等人在微孔配位聚合物上做了许多有特色的工作。 基于三氮唑的单一有机配体金属配位聚合物多有报道，但加入第二配体的配位聚合物还比较少见。.

mikaia
Download Presentation

基于三氮唑的微孔配位聚合物 的合成、结构表征 和性质研究

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 基于三氮唑的微孔配位聚合物的合成、结构表征和性质研究基于三氮唑的微孔配位聚合物的合成、结构表征和性质研究 第六届创新化学实验与研究基金—— 报 告 人：章跃标 指导老师：陈小明 教授 2006.06.26

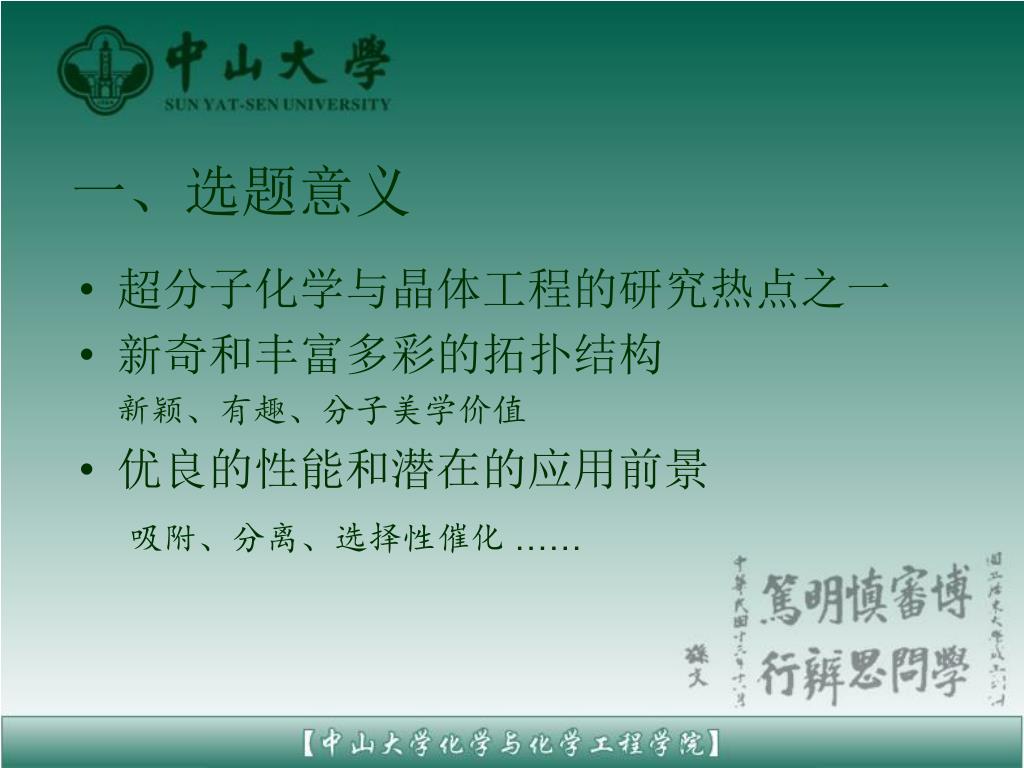

  2. 一、选题意义 • 超分子化学与晶体工程的研究热点之一 • 新奇和丰富多彩的拓扑结构 新颖、有趣、分子美学价值 • 优良的性能和潜在的应用前景 吸附、分离、选择性催化 ……

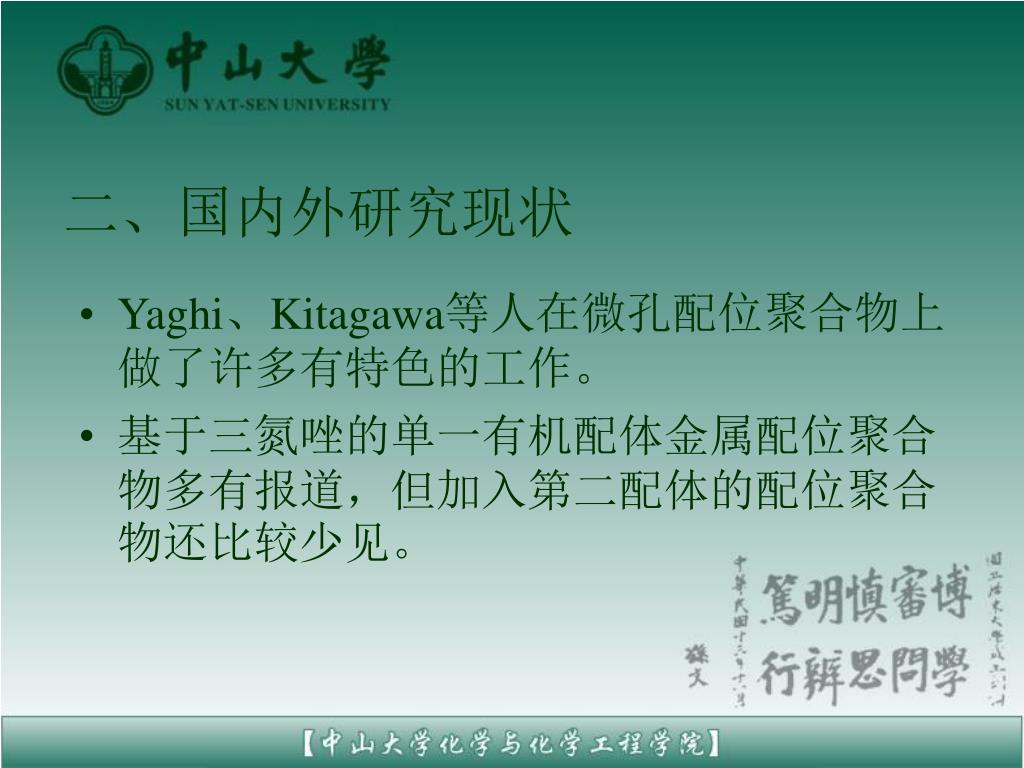

  3. 二、国内外研究现状 • Yaghi、Kitagawa等人在微孔配位聚合物上做了许多有特色的工作。 • 基于三氮唑的单一有机配体金属配位聚合物多有报道，但加入第二配体的配位聚合物还比较少见。

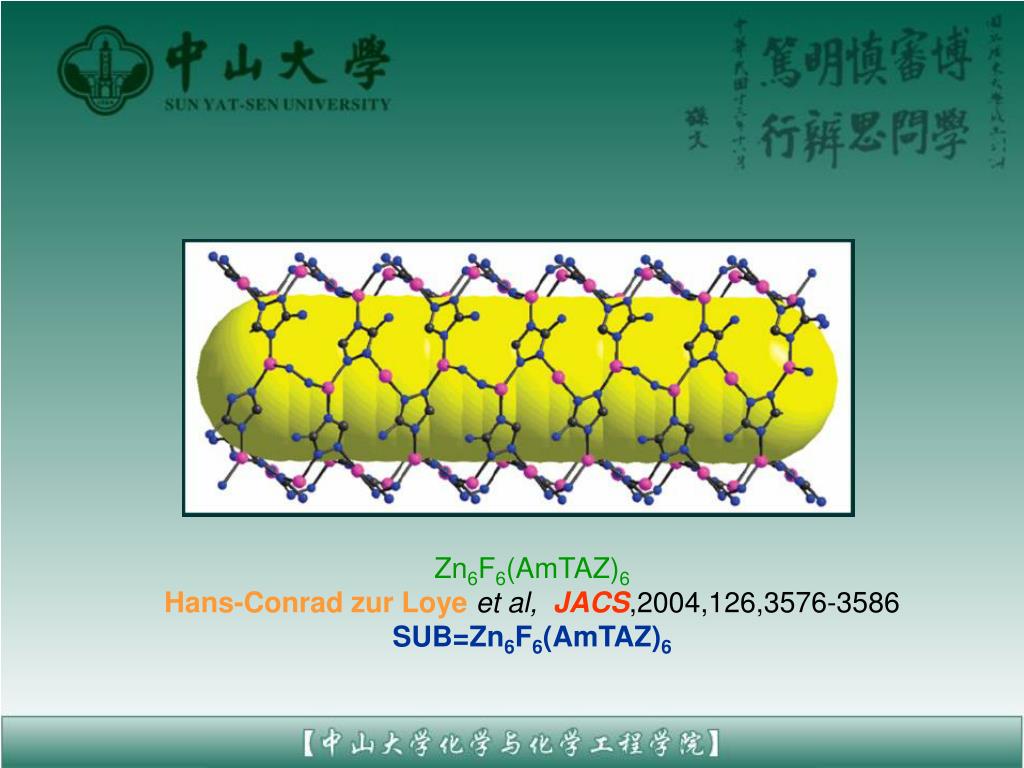

  4. Zn6F6(AmTAZ)6 Hans-Conrad zur Loyeet al, JACS,2004,126,3576-3586 SUB=Zn6F6(AmTAZ)6

  5. {Cu3(m3-OH)(trz)3}2+n Jon Zubietaet al, Angew. Chem. Int. Ed. ,2006, 45, 3497 –3500 SUB={Cu3(m3-OH)(triazolate)3}2+

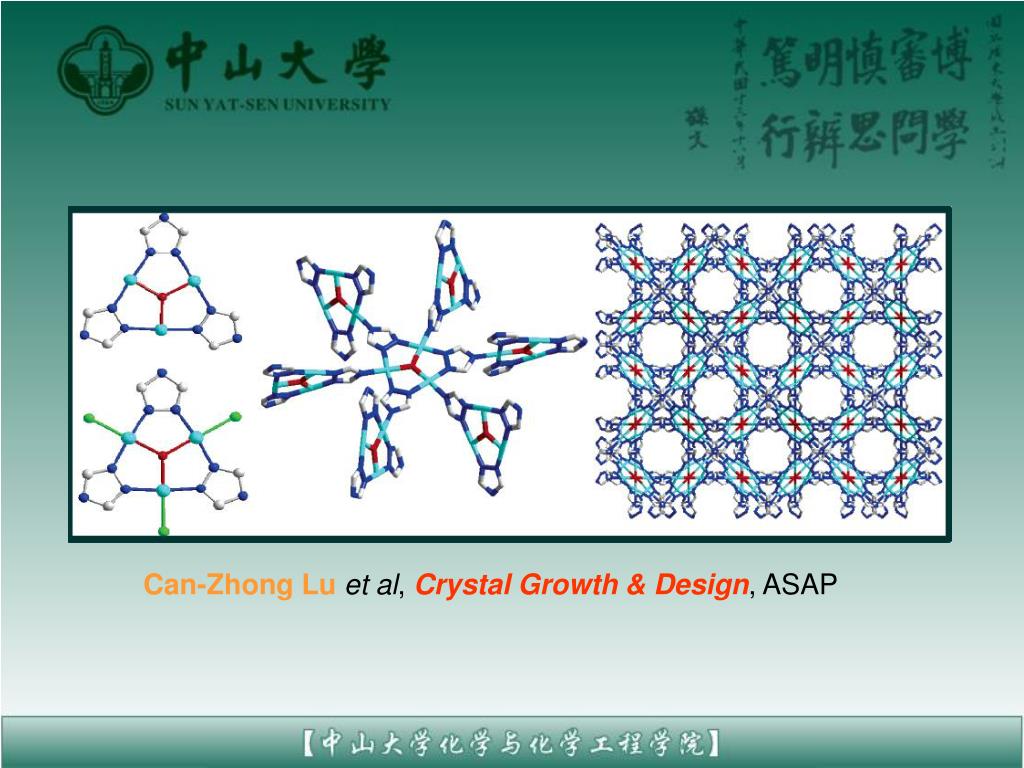

  6. Can-Zhong Luet al, Crystal Growth & Design, ASAP

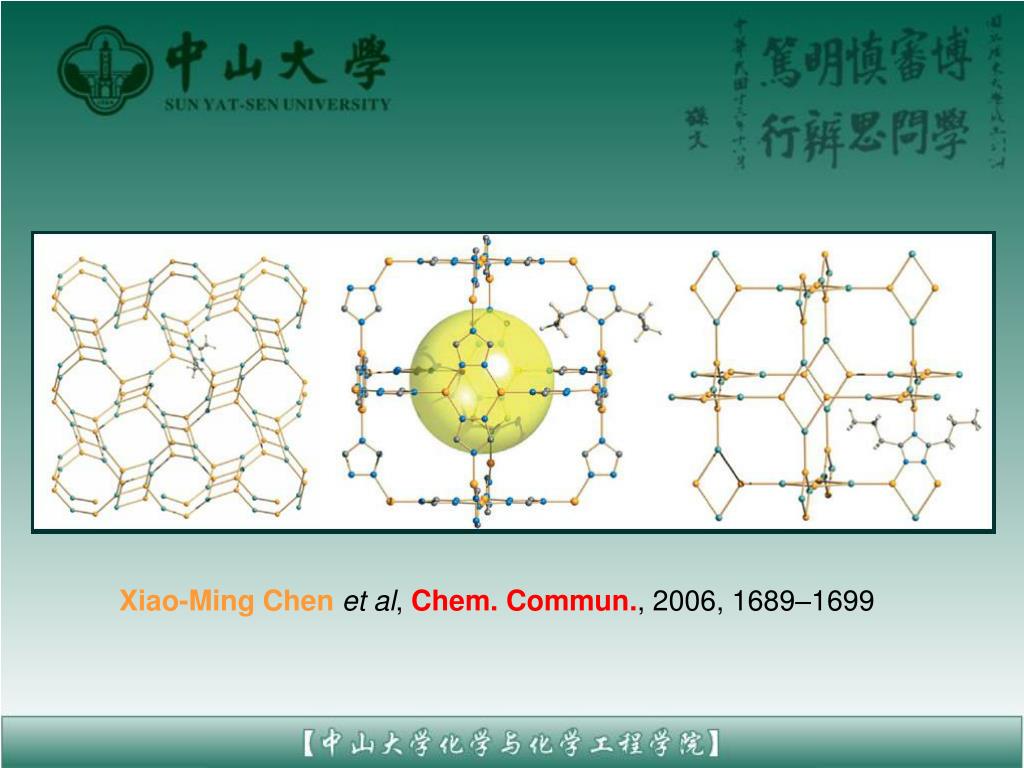

  7. Xiao-Ming Chenet al, Chem. Commun., 2006, 1689–1699

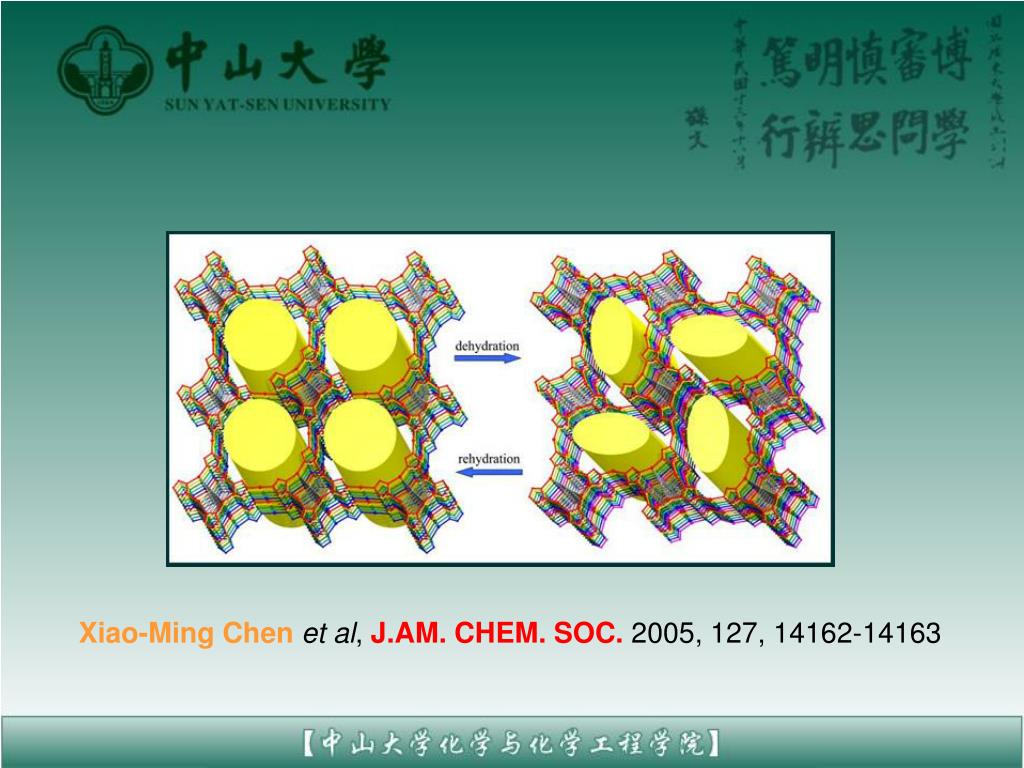

  8. Xiao-Ming Chenet al, J.AM. CHEM. SOC.2005, 127, 14162-14163

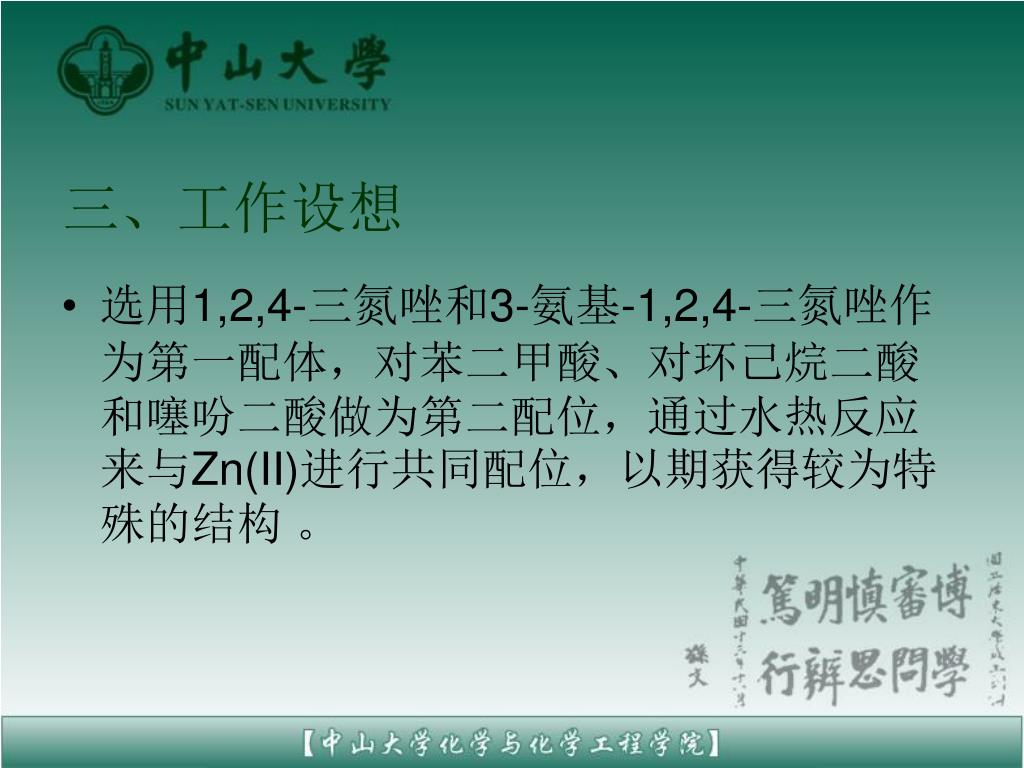

  9. 三、工作设想 • 选用1,2,4-三氮唑和3-氨基-1,2,4-三氮唑作为第一配体，对苯二甲酸、对环己烷二酸和噻吩二酸做为第二配位，通过水热反应来与Zn(II)进行共同配位，以期获得较为特殊的结构 。

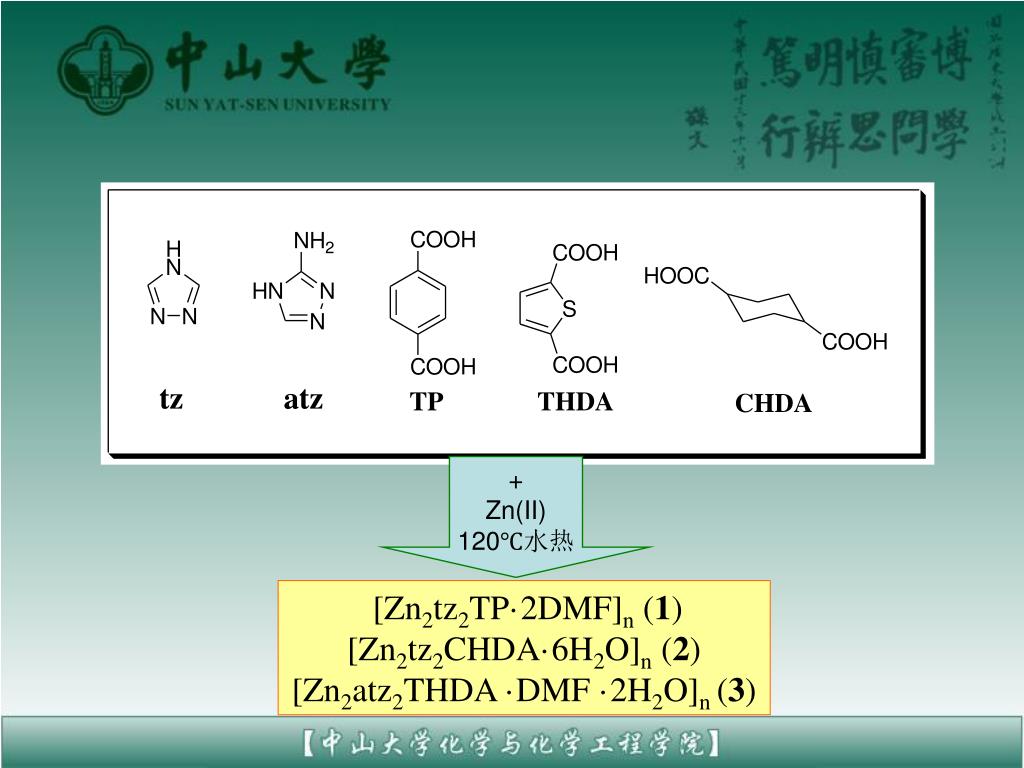

  10. + Zn(II) 120℃水热 [Zn2tz2TP·2DMF]n (1) [Zn2tz2CHDA·6H2O]n (2) [Zn2atz2THDA ·DMF ·2H2O]n (3)

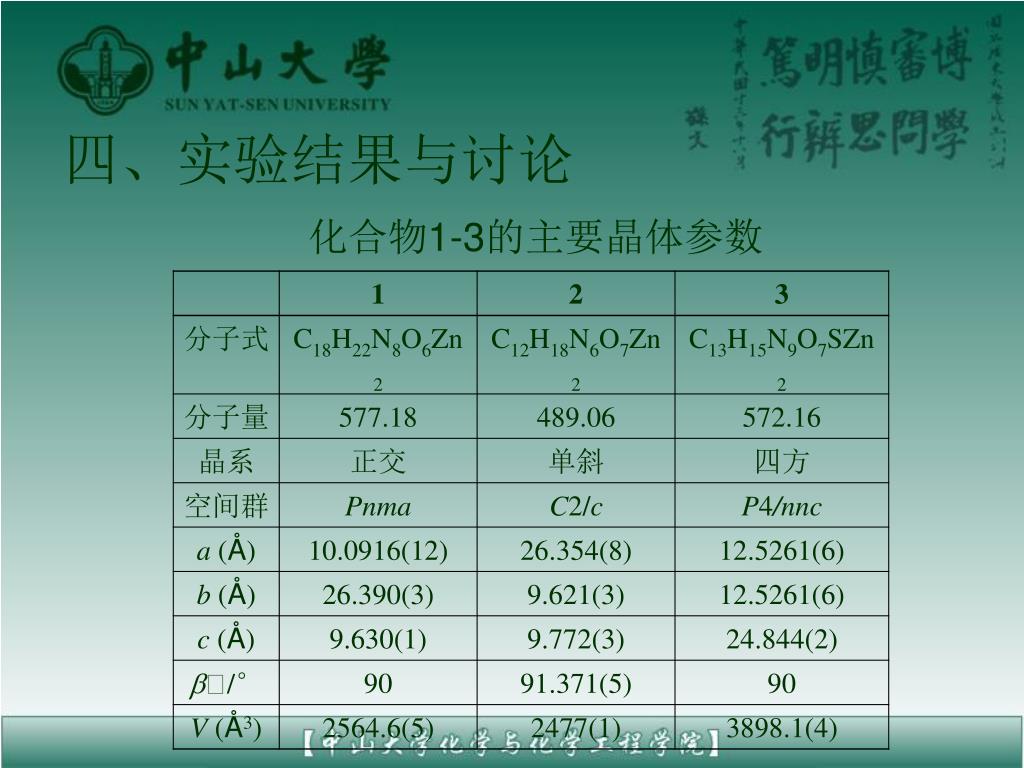

  11. 四、实验结果与讨论 化合物1-3的主要晶体参数

  12. 4.1 配合物1的晶体结构 配合物 [Zn2tz2TP·2DMF]n (1)的配位模式图

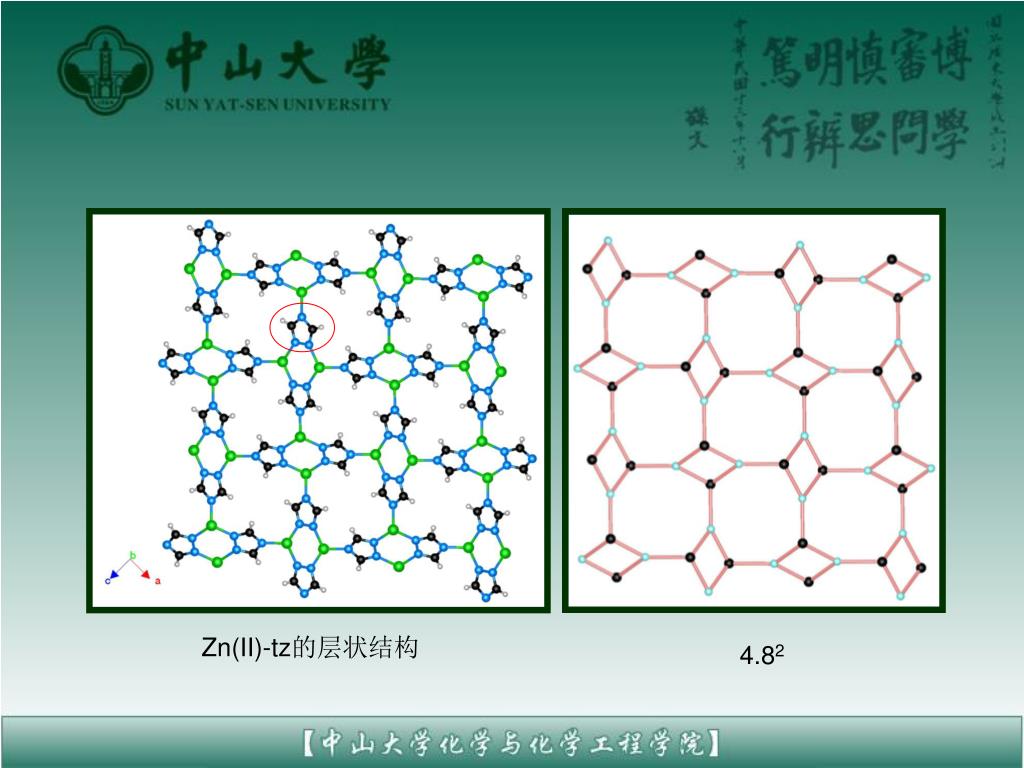

  13. Zn(II)-tz的层状结构 4.82

  14. b a

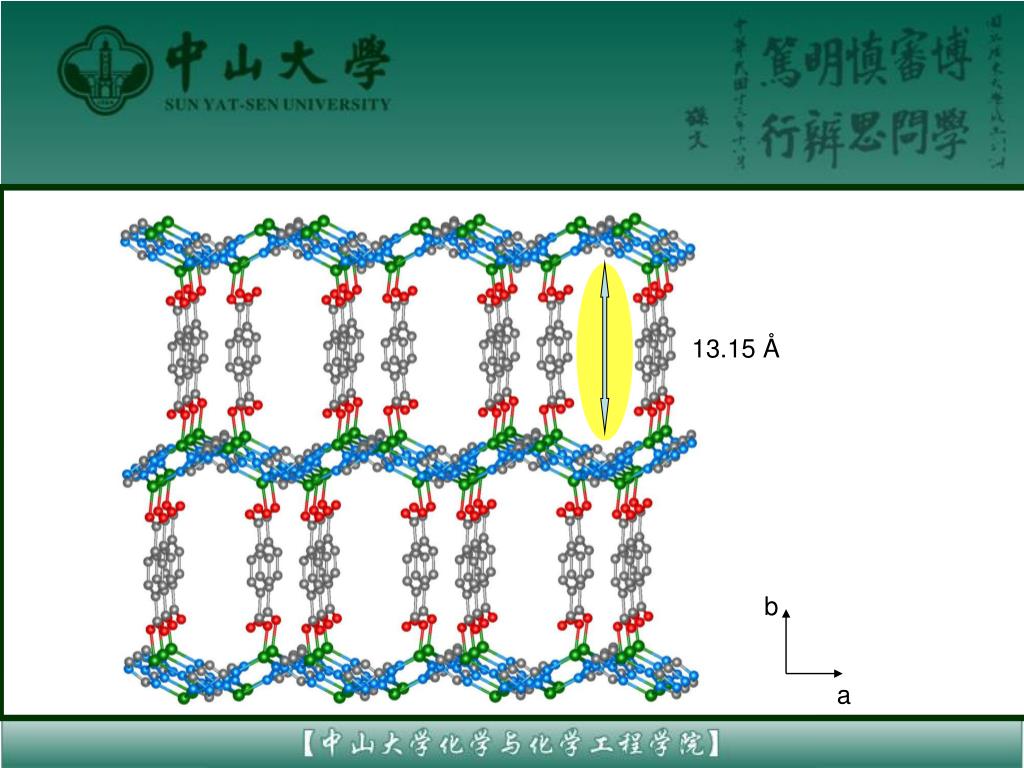

  15. b a 13.15 Å

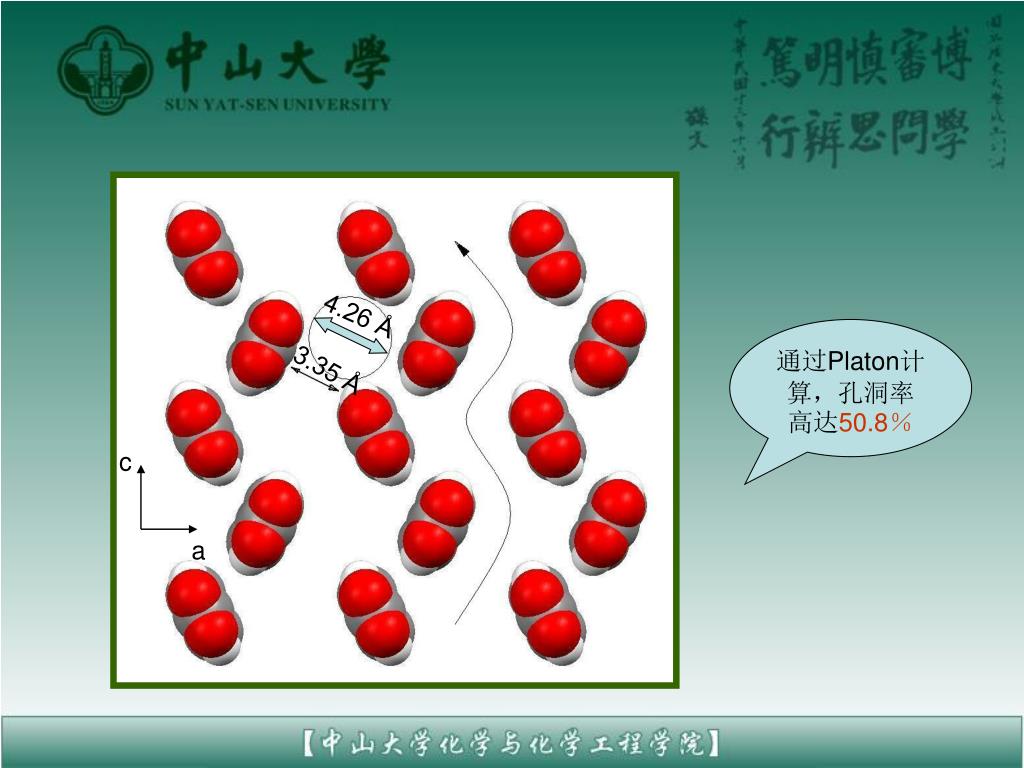

  16. c a 4.26 Å 通过Platon计算，孔洞率高达50.8％ 3.35 Å

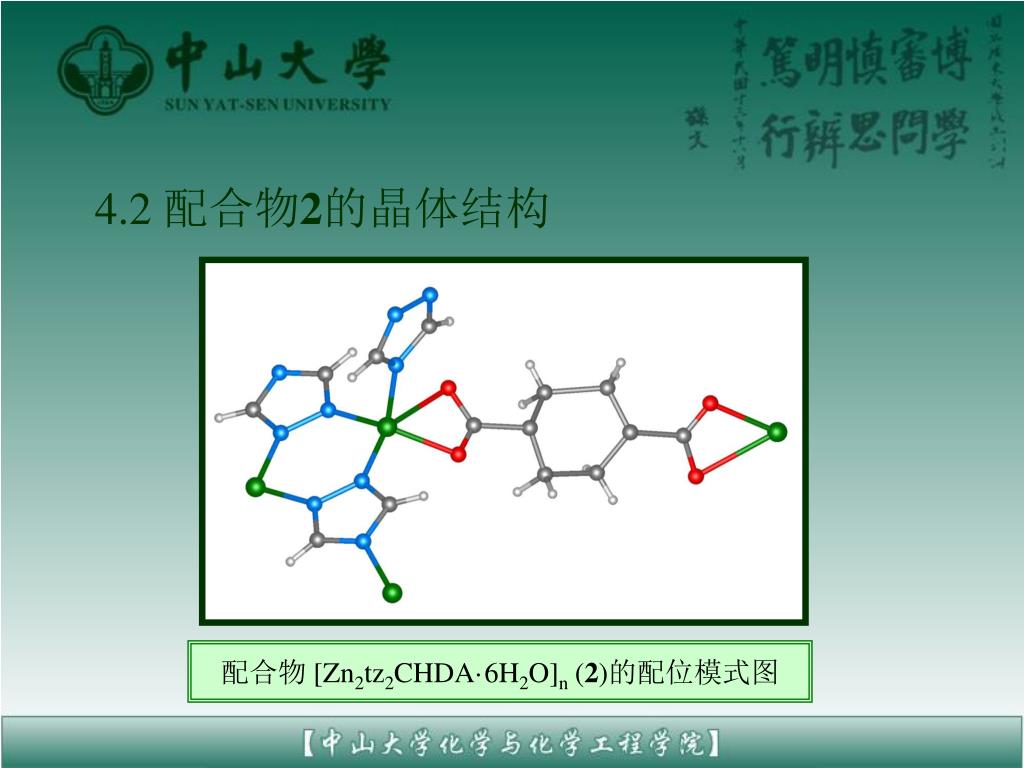

  17. 4.2 配合物2的晶体结构 配合物 [Zn2tz2CHDA·6H2O]n (2)的配位模式图

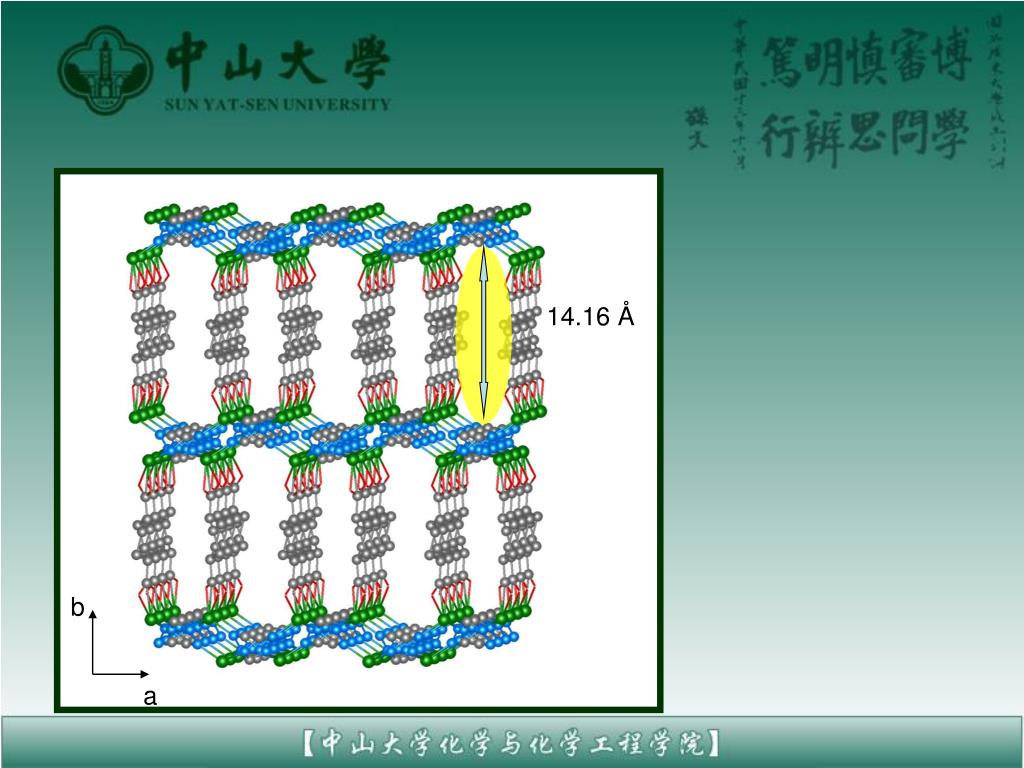

  18. b a 14.16 Å

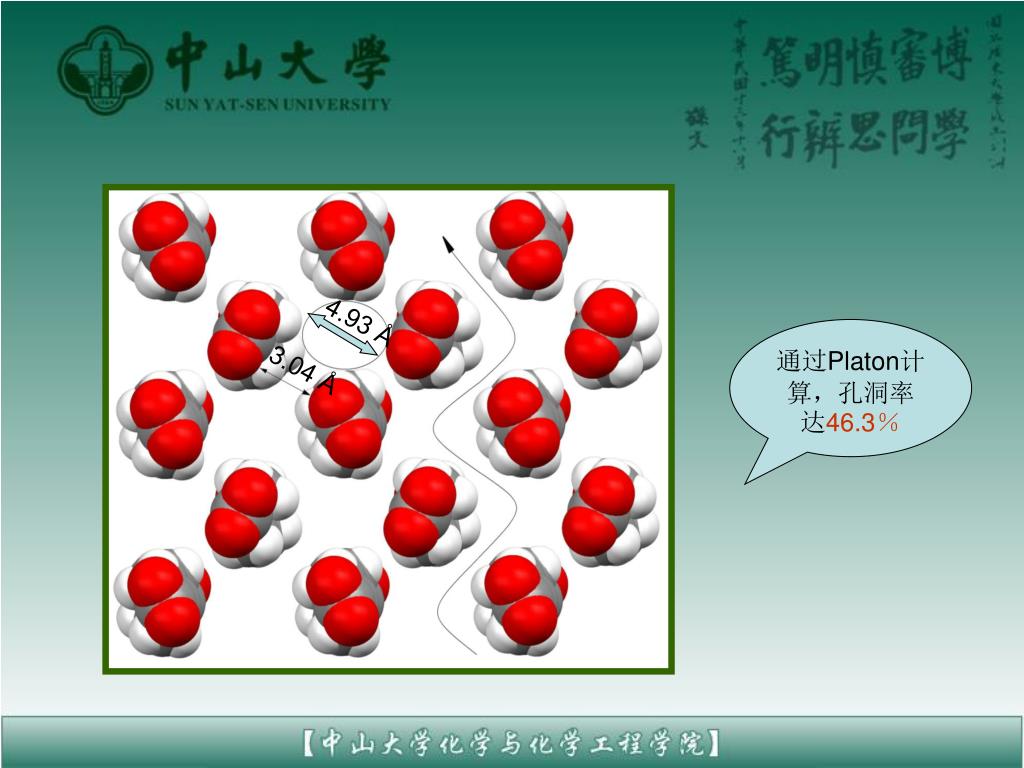

  19. 4.93 Å 通过Platon计算，孔洞率达46.3％ 3.04 Å

  20. 4.3 配合物3的晶体结构 配合物 [Zn2(atz)2(thda)·DMF·2H2O]n (3) 的配位模式图

  21. b a

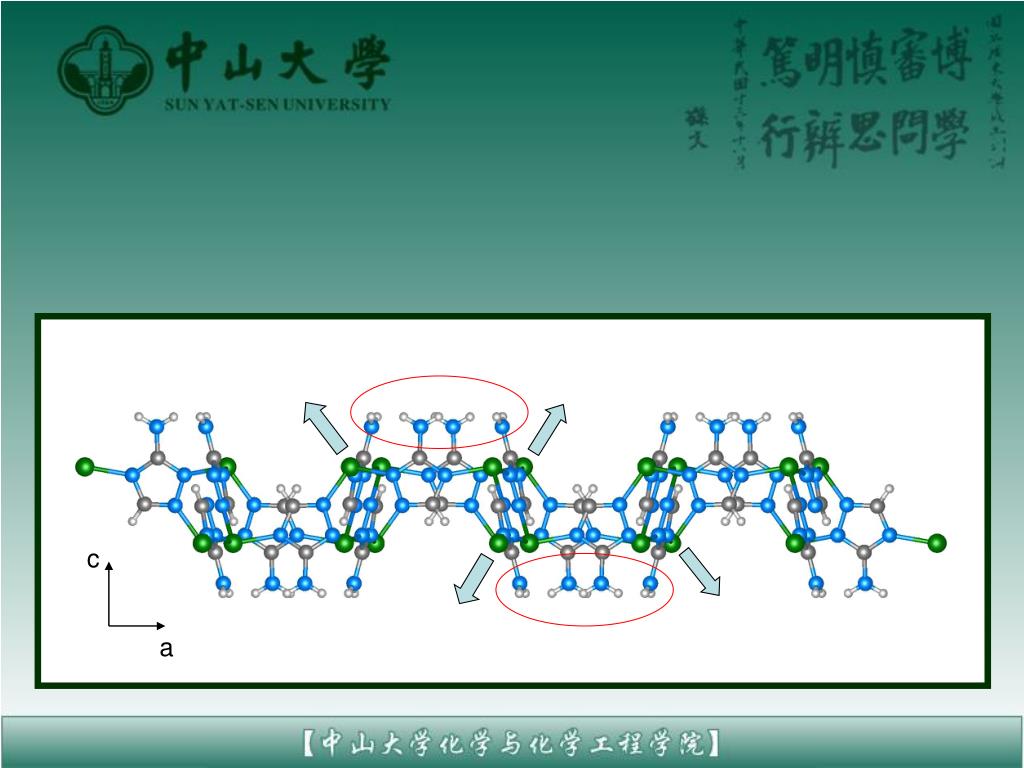

  22. c a

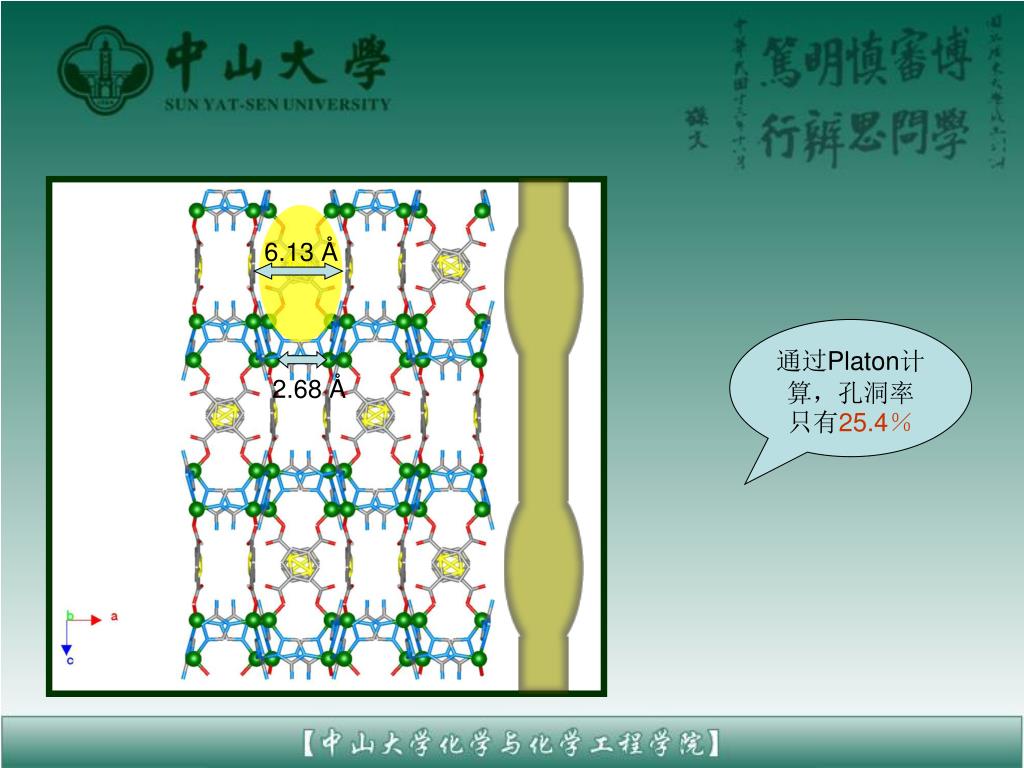

  23. 6.13 Å 通过Platon计算，孔洞率只有25.4％ 2.68 Å

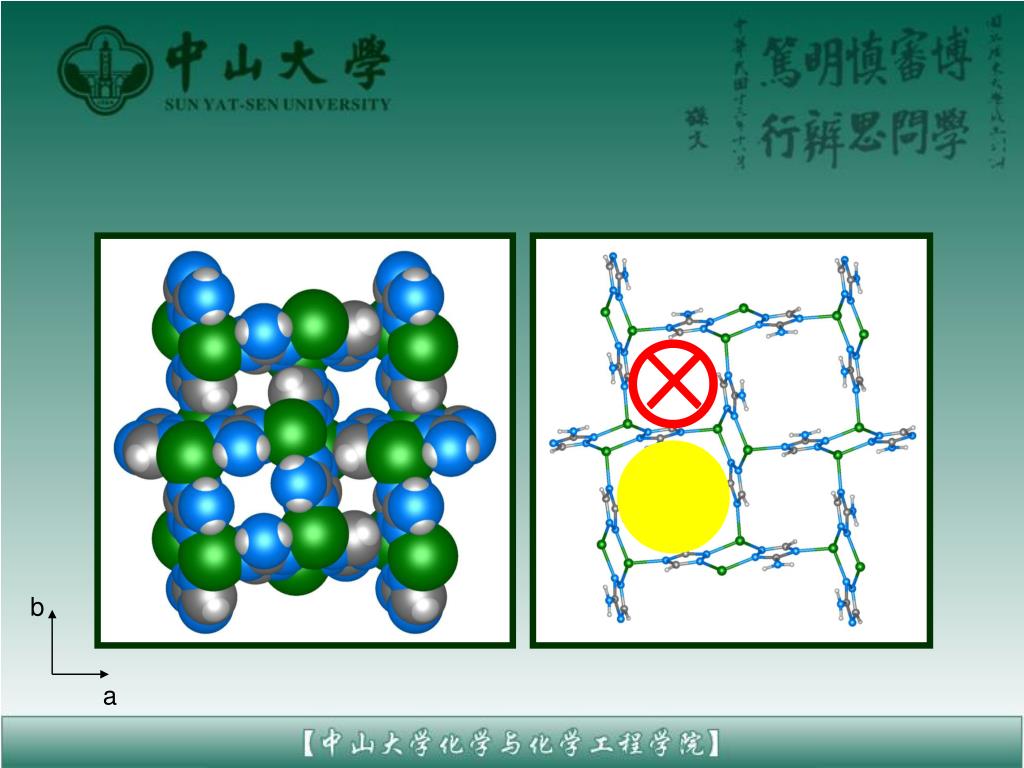

  24. b a ×

  25. 五、吸附性能研究 化合物3在25℃下甲醇蒸气等温吸附曲线

  26. 六、创新之处 • 一步法合成了由层状结构和柱撑配体组成的三维配位聚合物； • 合成出具有较大空洞率的微孔配位聚合物，该配合物的主要框架具有较高的稳定性（350℃以上）； • 化合物3具有较好的吸附性能，可能是化学吸附； • 可以预见，通过调节和改变柱撑的配体，可进一步调控配合物的孔洞结构。

  27. ——Thank you！

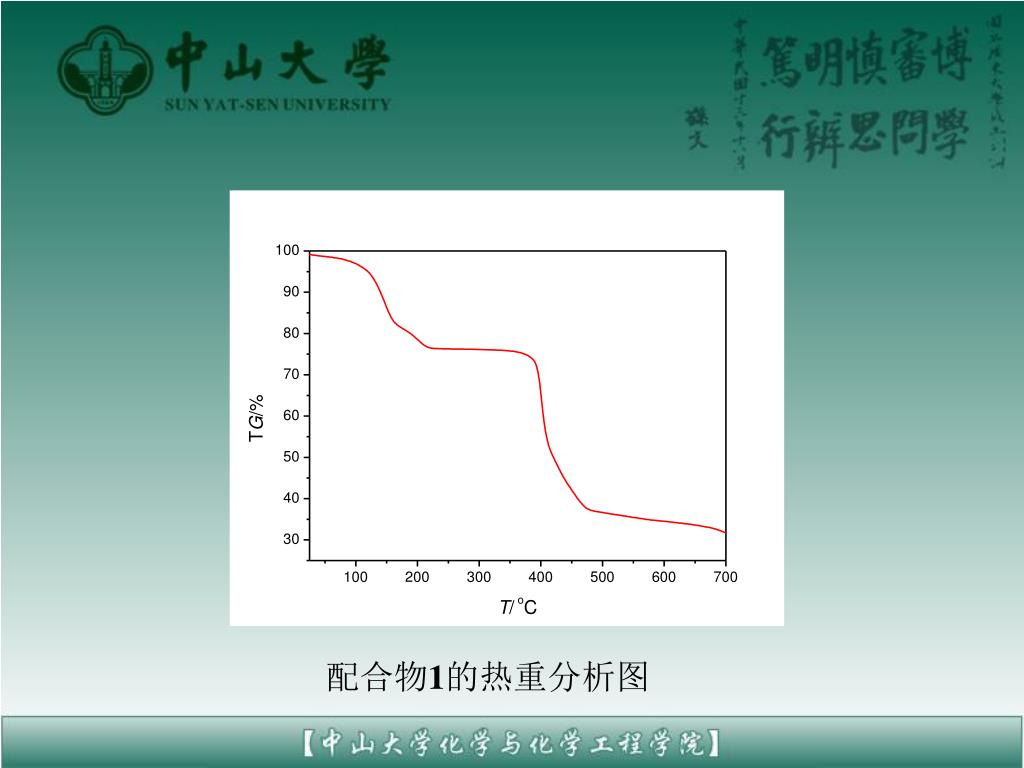

  28. 配合物1的热重分析图

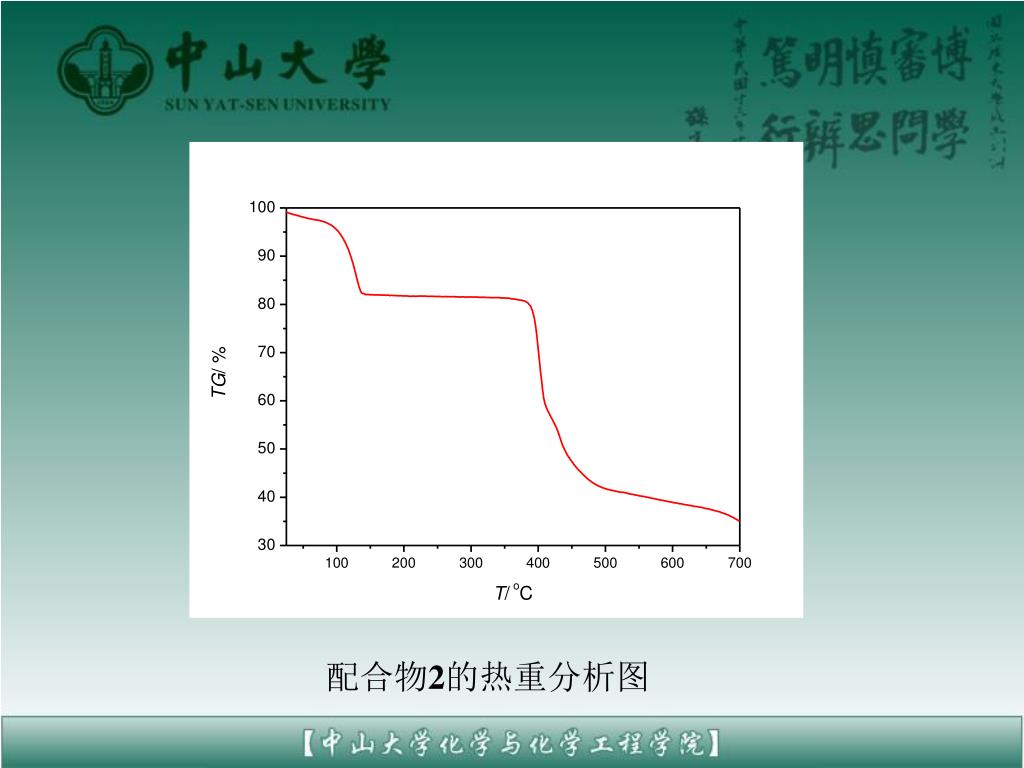

  29. 配合物2的热重分析图

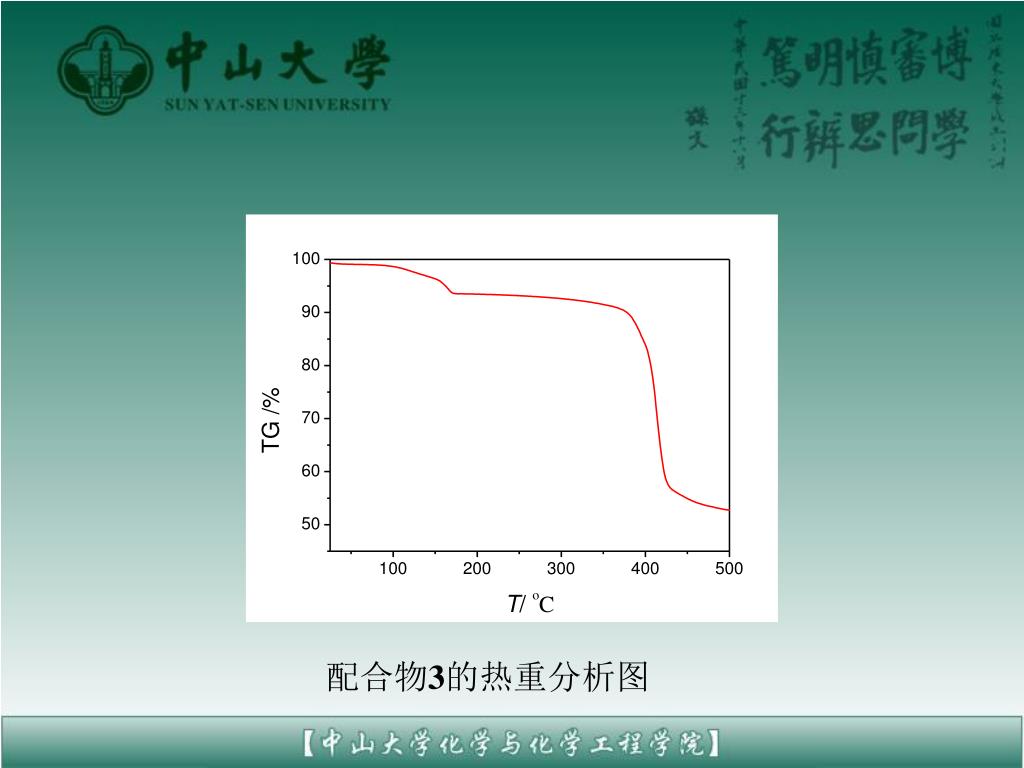

  30. 配合物3的热重分析图

More Related
