  1. 控制器網路使用安裝

  2. 新代網路設定步驟 　（ｃｎｃ端） • 於新代網站取得netdata.zip資料，解開後存入１.４４磁片中，並於控制器上執行軟體更新 • 更新完成後重新開機，在開機過程中，系統會詢問是否以cnc帳號登錄進網路時，按ernter表示確定 • 此時系統會詢問密碼，安裝人員請按enter表示不需要密碼，如此下次開機時才不需要再輸入密碼 • 進入控制器系統

  3. 備註： • 執行netdata解開成\netdata這個目錄，內含autoexec.bat, config.sys, cncnet.bat, netdata.exe, system.ini, protocol.ini, setup.bat • 檔案說明如下: (使用新版系統可由人機畫面中修改) autoexec.bat 修改過加上網路功能的自動執行檔 config.sys 修改過加上網路功能的系統初始檔 cncnet.bat 啟動網路功能的批次檔，由autoexec.bat呼叫(須修改) netdata.exe 網路功能所需的軟體壓縮檔，會解開到c:\net protocol.ini 有關控制器IP Address設定的檔案(文字檔，須修改) system.ini 有關控制器在網路上的名稱的設定(文字檔，須修改)

  4. 網路的軟體設定 說明一 • 在netdata目錄中 • autoexec.bat 檔已修改過加上網路功能 @path=c:\dos @scandisk d: /custom @call cncnet.bat 呼叫網路設定檔 @cd \cnc @cnc

  5. 使用98系統 使用NT系統 cncnet.bat檔則分為98與NT系統 @C:\NET\net initialize @path=%PATH%;C:\NET; @C:\NET\netbind.com ………….. @C:\NET\emsbfr.exe @del C:\NET\connect.dat @C:\NET\net start @C:\NET\net use n: \\young\public young為連線的PC電腦名稱， public為連線的PC所分享出來的目錄 @C:\NET\net initialize @path=%PATH%;C:\NET; @C:\NET\netbind.com ………….. @C:\NET\emsbfr.exe @del C:\NET\connect.dat @C:\NET\net start @C:\NET\net use n: \\young\public cnc young為連線的PC電腦名稱， public為連線的PC所分享出來的目錄 cnc為連線到的NT系統上CNC 這user的密碼

  6. protocol.ini檔98系統 protocol.ini內容如下 [network.setup] version=0x3110 netcard=a$E100B,1,A$E100B,1 transport=tcpip,TCPIP lana0=a$E100B,1,tcpip [A$E100B] ForceDuplex=Auto Speed=Auto-Speed DriverName=E100B$ [TCPIP] NBSessions=6 SubNetMask0=255 255 255 0 IPAddress0=210 20 98 21 DisableDHCP=1 DriverName=TCPIP$ BINDINGS=A$E100B LANABASE=0 [protman] DriverName=PROTMAN$ PRIORITY=MS$NDISHLP • 這些IP address設定， • 該使用者需申請一個控制器使用的IP Address， • 不同控制器要不同IP， • 例： IP 210.20.98.20 末碼不相同即可 • 如果只是單純的一台控制器連接一台PC， • 則控制器及PC的網路設定都用新代的預設值即可

  7. protocol.ini檔NT系統 protocol.ini內容如下 [network.setup] version=0x3110 netcard=a$E100B,1,A$E100B,1 transport=tcpip,TCPIP lana0=a$E100B,1,tcpip [A$E100B] ForceDuplex=Auto Speed=Auto-Speed DriverName=E100B$ [TCPIP] NBSessions=6 SubNetMask0=255 255 255 0 IPAddress0=210 20 98 21 DisableDHCP=1 DriverName=TCPIP$ BINDINGS=A$E100B LANABASE=0 [protman] DriverName=PROTMAN$ PRIORITY=MS$NDISHLP • 這行為IP address設定， • 使用者需申請一個控制器使用的IP Address， • 不同控制器要不同IP • 使用NT系統且有DHCP Server • 則設DisableDHCP=0， • 此處請詢問該網路的管理員該網路內是否有DHCP Server

  8. System.ini檔98與NT系統 • 此檔案內容為控制器電腦要加入網路時所必須要提供的網路資料 ，需修改的部份如下 ： (1). [network]中的computername=，此為控制器這台電腦在該網路 中的名字，不同控制器有不同名字，且不可與網路上相連的 PC同名，預設值為CNC (2). [network]中的workgroup=，此為控制器這台電腦登錄上網路 所要加入 的工作群組名稱，需依使用者所在控制器所在的 網路來決定，預設值為SYNTEC (3). [network]中的logondomain=，此為控制器這台電腦登錄上網 路所要加入的工作群區域名稱，需依使用者所在控制器所在 的網路來決定，基本上與workgroup相同，預設值為SYNTEC

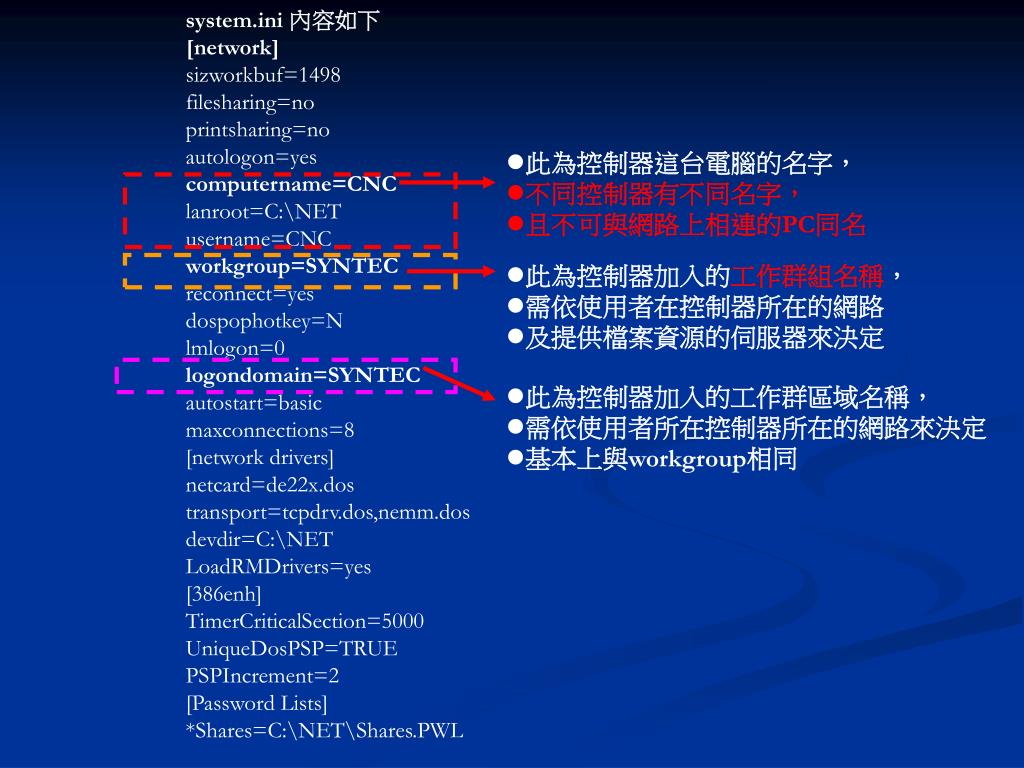

  9. system.ini 內容如下 [network] sizworkbuf=1498 filesharing=no printsharing=no autologon=yes computername=CNC lanroot=C:\NET username=CNC workgroup=SYNTEC reconnect=yes dospophotkey=N lmlogon=0 logondomain=SYNTEC autostart=basic maxconnections=8 [network drivers] netcard=de22x.dos transport=tcpdrv.dos,nemm.dos devdir=C:\NET LoadRMDrivers=yes [386enh] TimerCriticalSection=5000 UniqueDosPSP=TRUE PSPIncrement=2 [Password Lists] *Shares=C:\NET\Shares.PWL • 此為控制器這台電腦的名字， • 不同控制器有不同名字， • 且不可與網路上相連的PC同名 • 此為控制器加入的工作群組名稱， • 需依使用者在控制器所在的網路 • 及提供檔案資源的伺服器來決定 • 此為控制器加入的工作群區域名稱， • 需依使用者所在控制器所在的網路來決定 • 基本上與workgroup相同

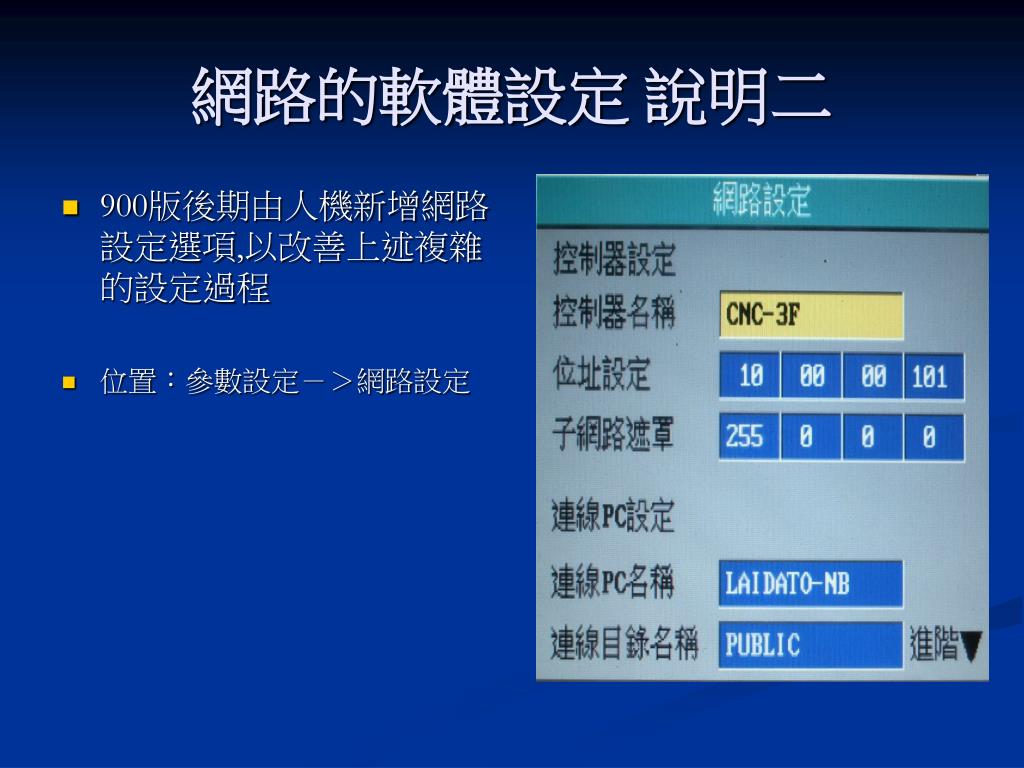

  10. 網路的軟體設定 說明二 • 900版後期由人機新增網路設定選項,以改善上述複雜的設定過程 • 位置：參數設定－＞網路設定

  11. 操作畫面說明一 • 1.控制器名稱：當複數CNC存在時需有不同的電腦名稱以供識別 • 2.位址設定：於固定IP設定時,不同控制器要有不同IP,IP末碼不同即可 （註：DHCP開啟時位址設定無效） • 子網路遮罩：一般可設為 255.255.255.0 連線PC名稱：需設定為連線PC名稱 連線目錄名稱：設為PC中預定分享的 資料夾名稱 函數鍵F10換頁

  12. 操作畫面說明二 • 工作群組：設定區域網路群組 • (新代出貨預定為SYNTECCLUB) • 關閉DHCP：當用戶有安裝IP分享器時選擇0開啟,可免設定IP

  13. 新代網路設定步驟 　（ｐｃ端） • ｐｃ設備需求： 一. 網路卡 二. HUB (連接複數CNC設備時需要) 三.網路線（儘量選用雙端隔離線材為佳）

  14. XP系統網路設定步驟 • 網路卡的安裝： 依個人電腦上所選用的網路卡所提供的方式設定， 一般我們將網路卡設為PnP模式，由電腦自行去抓取。 • 網路協定安裝(個人電腦部份)： • TCP/IP設定 • 資源分享服務設定 • 電腦名稱設定

  15. (一) TCP/IP設定 • 在網硌功能中首先要裝網路協定，以window ｘｐ為例 1.TCP/IP 2. File and printer sharing for Micorsoft Networks • 註：若使用IP分享器,則不需設定,只需將CNC系統網路設定中的DHCP選項打開即可 • 開始 －＞ 控制台－＞網路連線－＞區域連線－＞內容，開出一個”區域連線內容“視窗，畫面如下。

  16. 選擇畫面中的”安裝”功能進入左方的畫面 • 選擇通信協定 • 在”新增”的選項中選擇Microsoft中的”TCP/IP”，之後按確定，回到如下的畫面，選擇TCP/IP再按內容

  17. 進入”TCP/IP”內容如左下所示 • 選擇”TCP/IP”內容中的”IP位址”　－＞ 指定IP位址 • IP位址: 210.20.98.15 (新代預設) • 子網路遮罩: 255.255.255.0 (新代預設) • 若已有網路，則依網路管理員所提供的資料填入，以確定完成TCP/IP設定

  18. 資源分享服務設定 • 在完成TCP/IP設定後還需要設定，網路服務，如同新增TCP/IP一樣按下”安裝”開出如下的畫面，然後選擇”服務”，按下”新增” • 選擇”File and printer sharing for Micorsoft Networks”，按下確定，回到如下畫面

  19. 確認”File and printer sharing for Micorsoft Networks”已經安裝 • 按下確定回到控制台畫面,選擇”系統” • 在電腦名稱選項中確認完整電腦名稱與工作群組,是否和CNC設定相同,若不同可利用”變更”來改變設定 • 註:新代控制器出貨工作群組預設為SYNTECCLUB

  20. 資源分享資料夾設定 • 在做完控制台的設定且重新開機後，如無錯誤接下來則要將硬碟的目錄或檔案分享出來 • 首先開啟桌面上的”我的電腦”，然後找到所要分享的”磁碟機”或是”目錄名稱”，在該磁碟機或是目錄名稱上按下”滑鼠的右鍵－＞內容” • 此時會開出可對該磁碟機或是目錄名稱可以做的動作，選擇”共用”並勾選共用此資料夾

  21. 註：資源分享設定也可利用網路芳鄰中，網路安裝精靈自動安裝區網設定，依指示變更電腦名稱和工作群組即可註：資源分享設定也可利用網路芳鄰中，網路安裝精靈自動安裝區網設定，依指示變更電腦名稱和工作群組即可

  22. 最後檢查 1.控制器與PC,網路IP有無在同一網域,且IP不能相衝 2.控制器與PC工作群組是否相同 3.控制器連線PC與分享目錄名稱設定需與PC相同

  23. 網路無法連線問題排除 • 開機過程中出現”Error 53: The computer name specified in the network path cannot be located.” • 此問題為CPU卡的網路驅動程式無法找到網路上所要連接的電腦，所以排除方法為: • (1). 確認所要連接的電腦是否已經開機 • (2).如果已開機，檢查要分享的目錄是否有分享出來，至於所要連接的電腦及目錄為何，請檢查C:\cncnet.bat這個檔案的最後一行 • ……… • @C:\NET\net use n: \\cncser\public • 如上面這一行所寫，所要連接的電腦名稱為cncser， • 所要分享的目錄為young • 這台電腦裏的public這個目錄

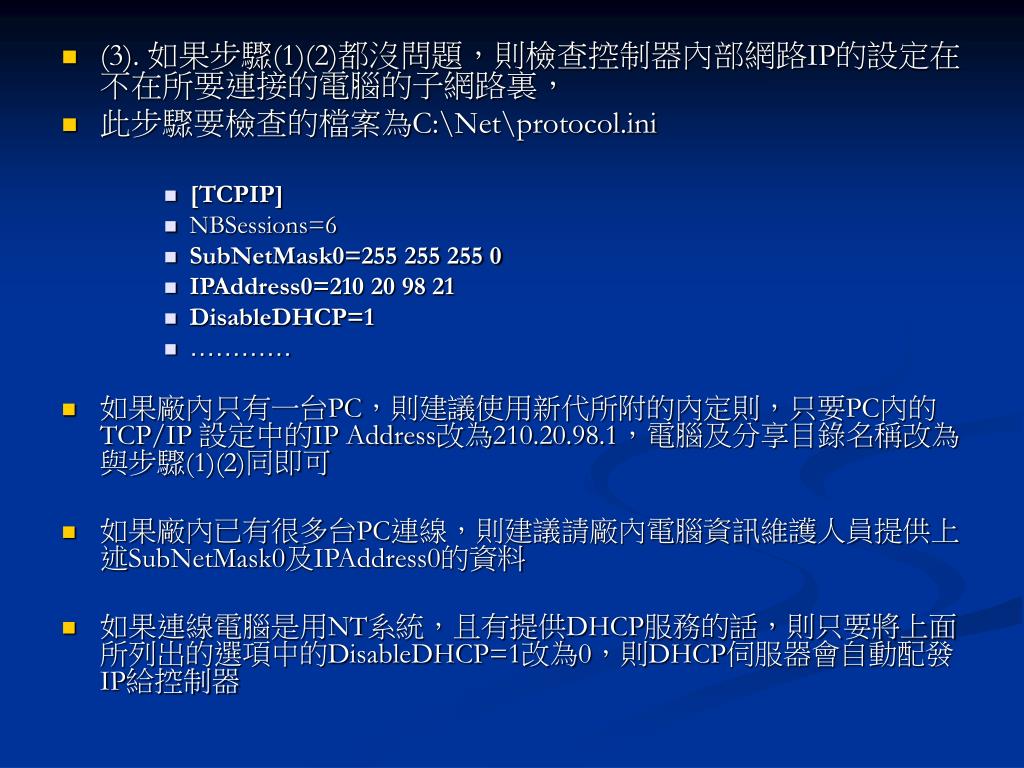

  24. (3). 如果步驟(1)(2)都沒問題，則檢查控制器內部網路IP的設定在不在所要連接的電腦的子網路裏， • 此步驟要檢查的檔案為C:\Net\protocol.ini • [TCPIP] • NBSessions=6 • SubNetMask0=255 255 255 0 • IPAddress0=210 20 98 21 • DisableDHCP=1 • ………… • 如果廠內只有一台PC，則建議使用新代所附的內定則，只要PC內的TCP/IP 設定中的IP Address改為210.20.98.1，電腦及分享目錄名稱改為與步驟(1)(2)同即可 • 如果廠內已有很多台PC連線，則建議請廠內電腦資訊維護人員提供上述SubNetMask0及IPAddress0的資料 • 如果連線電腦是用NT系統，且有提供DHCP服務的話，則只要將上面所列出的選項中的DisableDHCP=1改為0，則DHCP伺服器會自動配發IP給控制器

  25. (4). 如果步驟(1)(2)(3)都沒有問題了，再檢查控制器的電腦名稱是否與網路內的其他電腦相同，如相同會導致網路衝突的情形發生，此步驟要檢查的檔案為C:\Net\system.ini • ……………. • computername=CNC • lanroot=C:\NET • username=CNC • workgroup=SYNTEC • reconnect=yes • dospophotkey=N • lmlogon=0 • logondomain=SYNTEC • ……………. • 上面所列的computername=CNC，表示此控制器在這網路裏面的名字叫做CNC，因此同一個網路內不能有兩台電腦名字一樣 • 如果廠內只有一台PC，則建議將此PC 的名字改為步驟(1)(2)的名字，而不要更動控制器設定，PC的工作群組改為SYNTEC • 如果廠內已有很多台PC連線，則建議請廠內電腦資訊維護人員提供上述workgroup的資料，而logondomain值與workgroup一樣

  26. (5). 如果連線的PC作業系統是95/98，則分享的目錄建議不設密碼，如果連線的PC作業系統是NT，因分享目錄一定要設密碼，所以要修改C:\cncnet.bat檔的最後一行，將密碼寫在cncnet.bat檔中，如此控制器在開機時才不會停下來詢問密碼，修改步驟如下： • ……… • @C:\NET\net use n: \\cncser\public密碼 • 在cncet.bat檔的最後一行的連線PC電腦名稱及分享目錄名稱後空一格，再填上NT上使用者名稱為cnc的使用者的密碼，如此在開機時就可以直接連線上去 • 如果不是發生如步驟1的錯誤，建議將控制器上的網路軟體重新安裝，安裝時請確認軟體是研華的網路晶片驅動程式

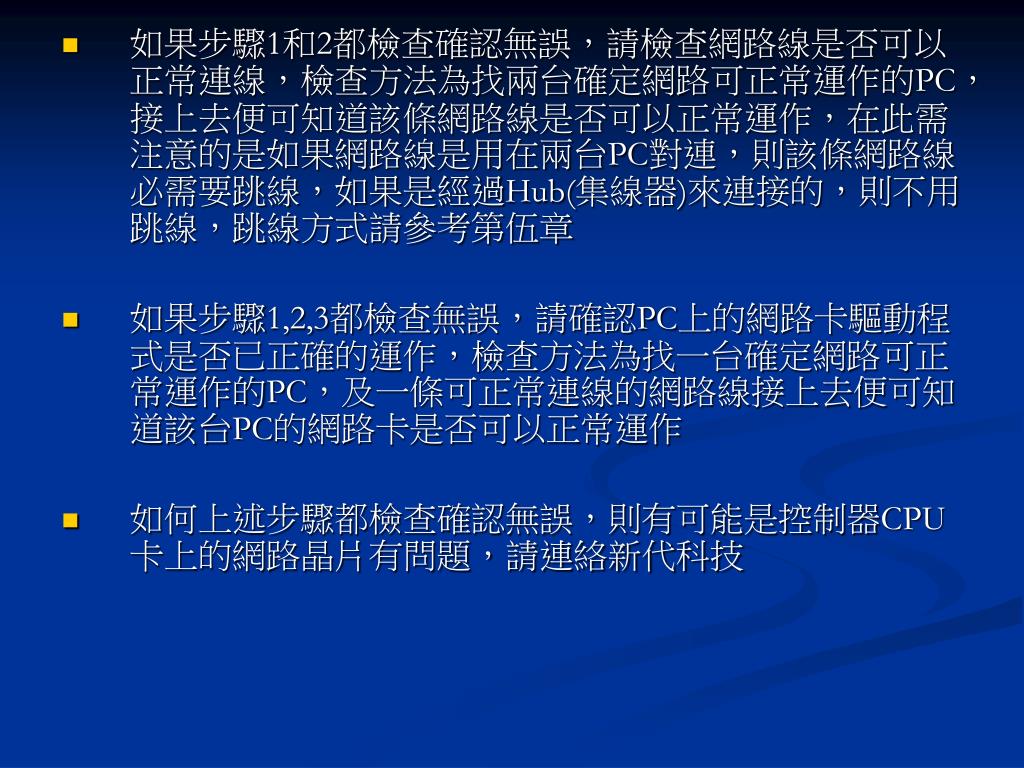

  27. 如果步驟1和2都檢查確認無誤，請檢查網路線是否可以正常連線，檢查方法為找兩台確定網路可正常運作的PC，接上去便可知道該條網路線是否可以正常運作，在此需注意的是如果網路線是用在兩台PC對連，則該條網路線必需要跳線，如果是經過Hub(集線器)來連接的，則不用跳線，跳線方式請參考第伍章如果步驟1和2都檢查確認無誤，請檢查網路線是否可以正常連線，檢查方法為找兩台確定網路可正常運作的PC，接上去便可知道該條網路線是否可以正常運作，在此需注意的是如果網路線是用在兩台PC對連，則該條網路線必需要跳線，如果是經過Hub(集線器)來連接的，則不用跳線，跳線方式請參考第伍章 • 如果步驟1,2,3都檢查無誤，請確認PC上的網路卡驅動程式是否已正確的運作，檢查方法為找一台確定網路可正常運作的PC，及一條可正常連線的網路線接上去便可知道該台PC的網路卡是否可以正常運作 • 如何上述步驟都檢查確認無誤，則有可能是控制器CPU卡上的網路晶片有問題，請連絡新代科技
