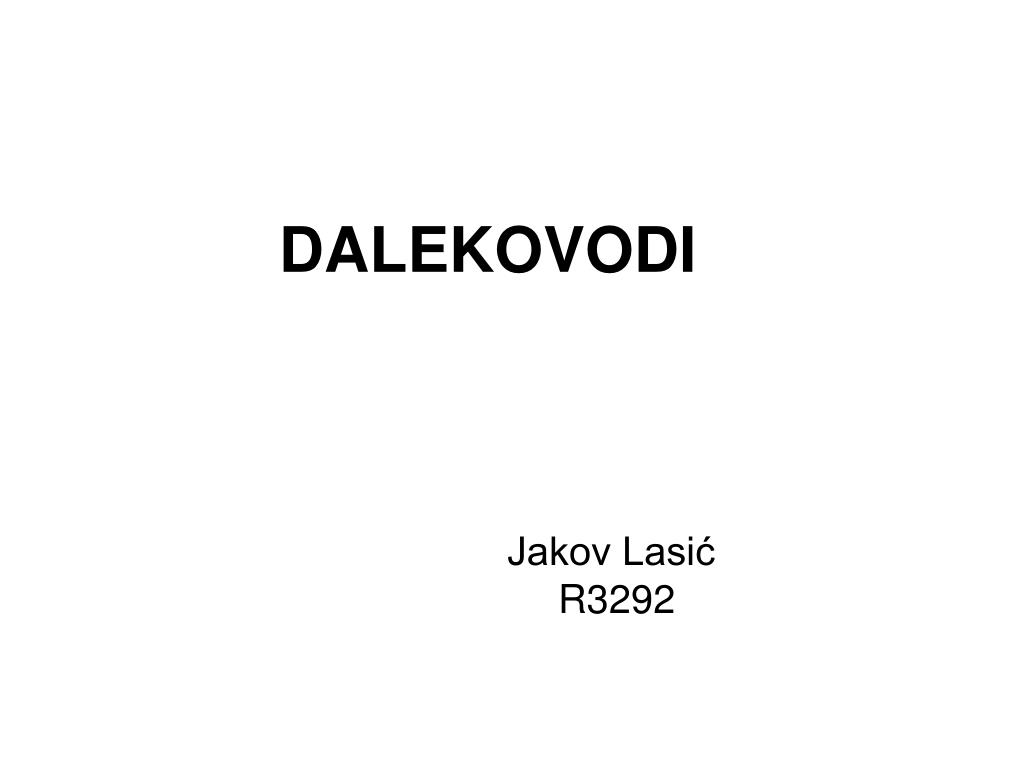

  1. DALEKOVODI Jakov Lasić R3292

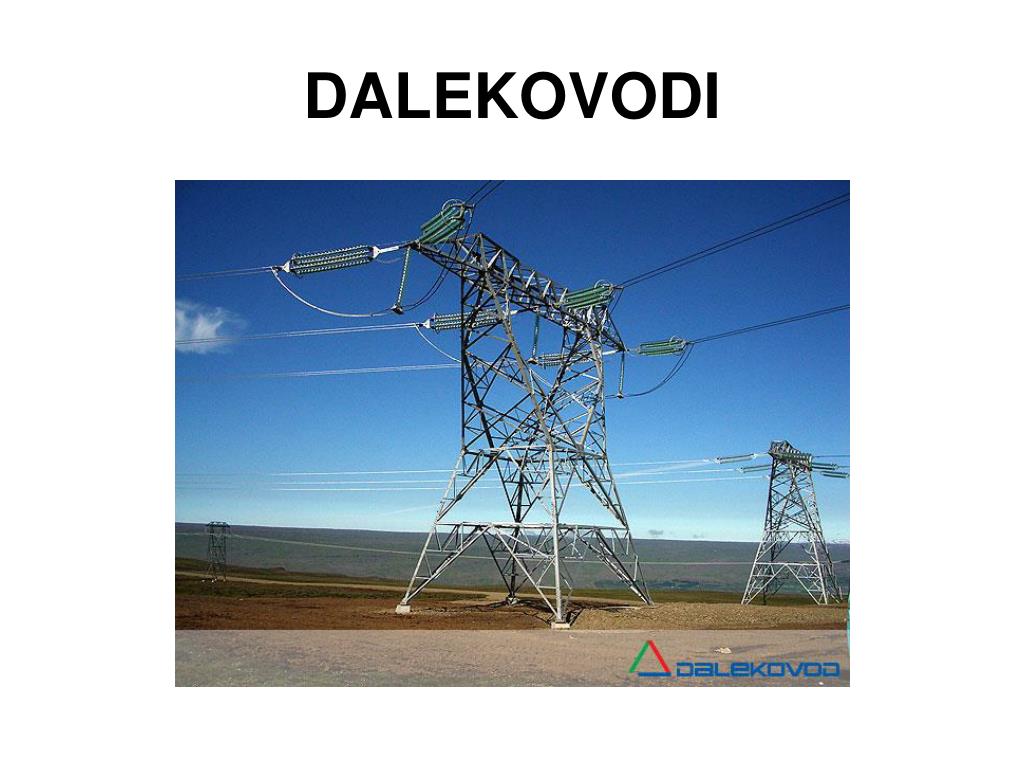

  2. DALEKOVODI

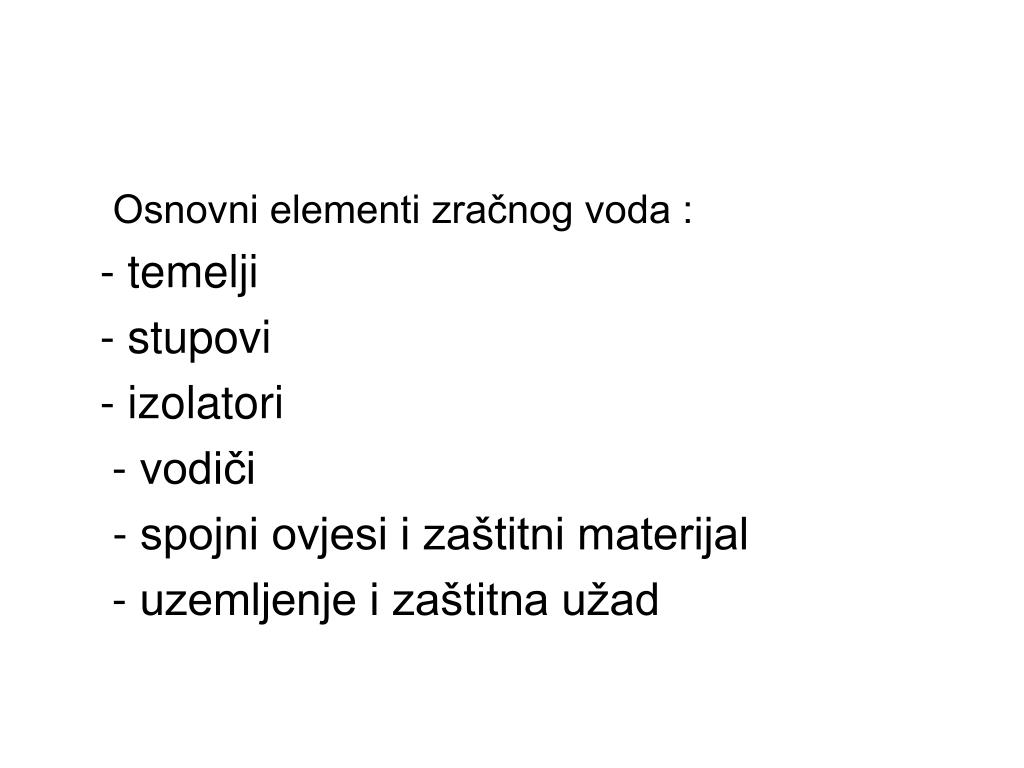

  3. Osnovni elementi zračnog voda :   - temelji    - stupovi    - izolatori     - vodiči   - spojni ovjesi i zaštitni materijal     - uzemljenje i zaštitna užad

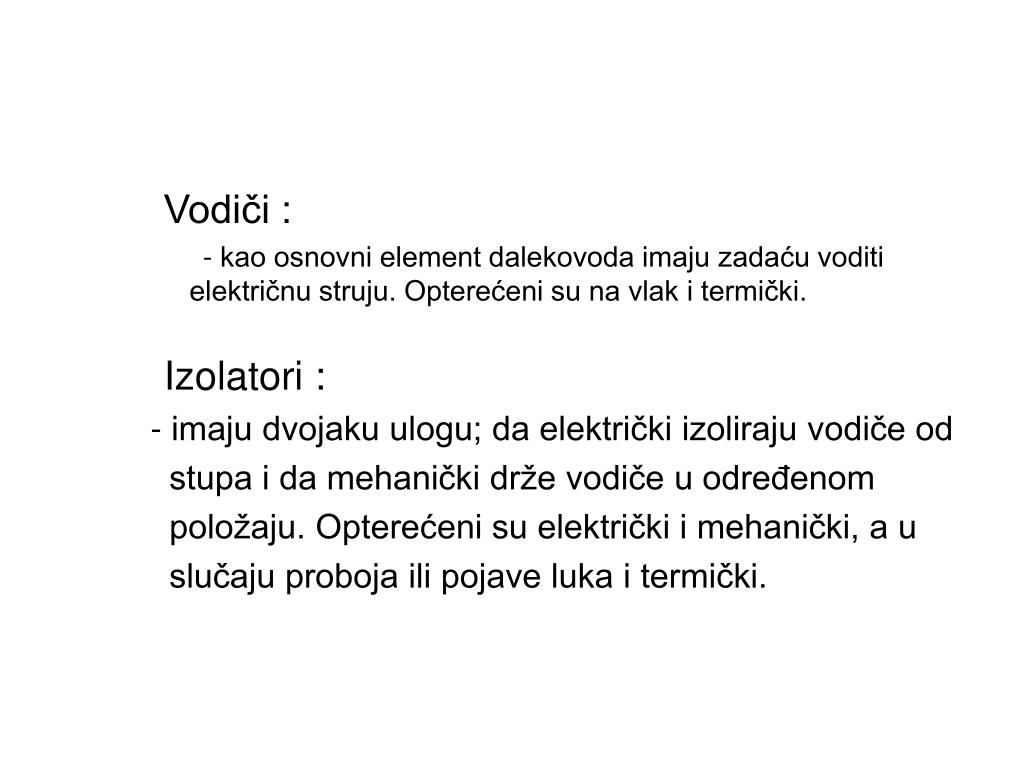

  4. Vodiči :      - kao osnovni element dalekovoda imaju zadaću voditi električnu struju. Opterećeni su na vlak i termički.  Izolatori :     - imaju dvojaku ulogu; da električki izoliraju vodiče od       stupa i da mehanički drže vodiče u određenom       položaju. Opterećeni su električki i mehanički, a u       slučaju proboja ili pojave luka i termički.

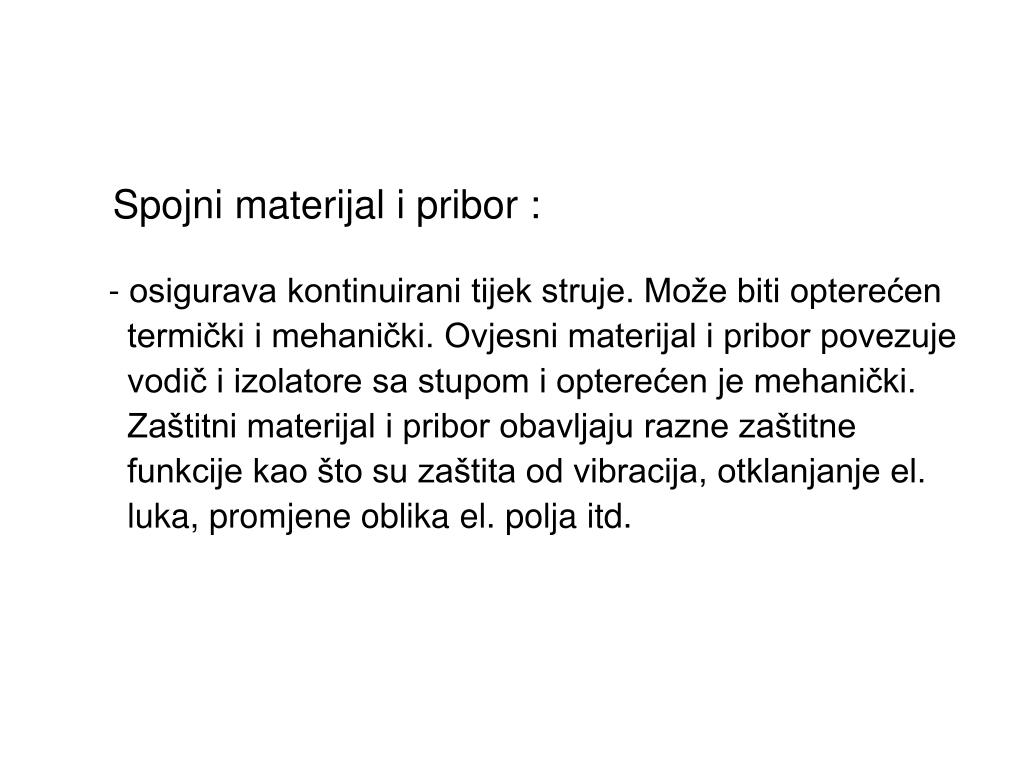

  5. Spojni materijal i pribor :      - osigurava kontinuirani tijek struje. Može biti opterećen        termički i mehanički. Ovjesni materijal i pribor povezuje        vodič i izolatore sa stupom i opterećen je mehanički.        Zaštitni materijal i pribor obavljaju razne zaštitne        funkcije kao što su zaštita od vibracija, otklanjanje el.        luka, promjene oblika el. polja itd.

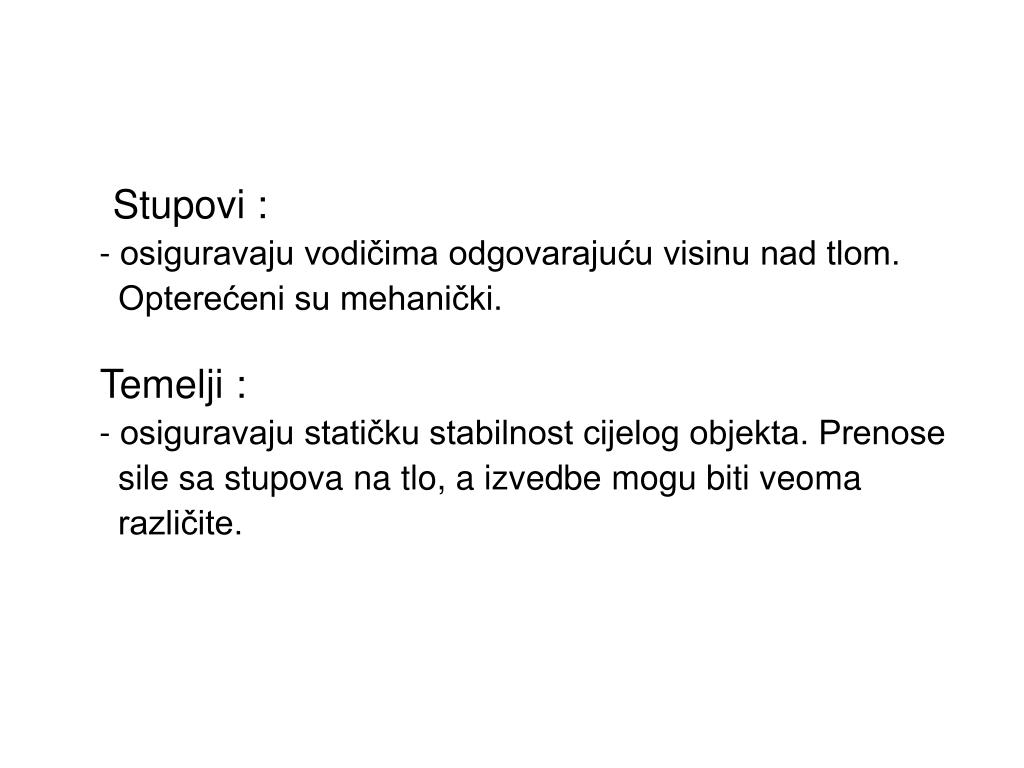

  6. Stupovi :     - osiguravaju vodičima odgovarajuću visinu nad tlom.       Opterećeni su mehanički.  Temelji :     - osiguravaju statičku stabilnost cijelog objekta. Prenose       sile sa stupova na tlo, a izvedbe mogu biti veoma       različite.

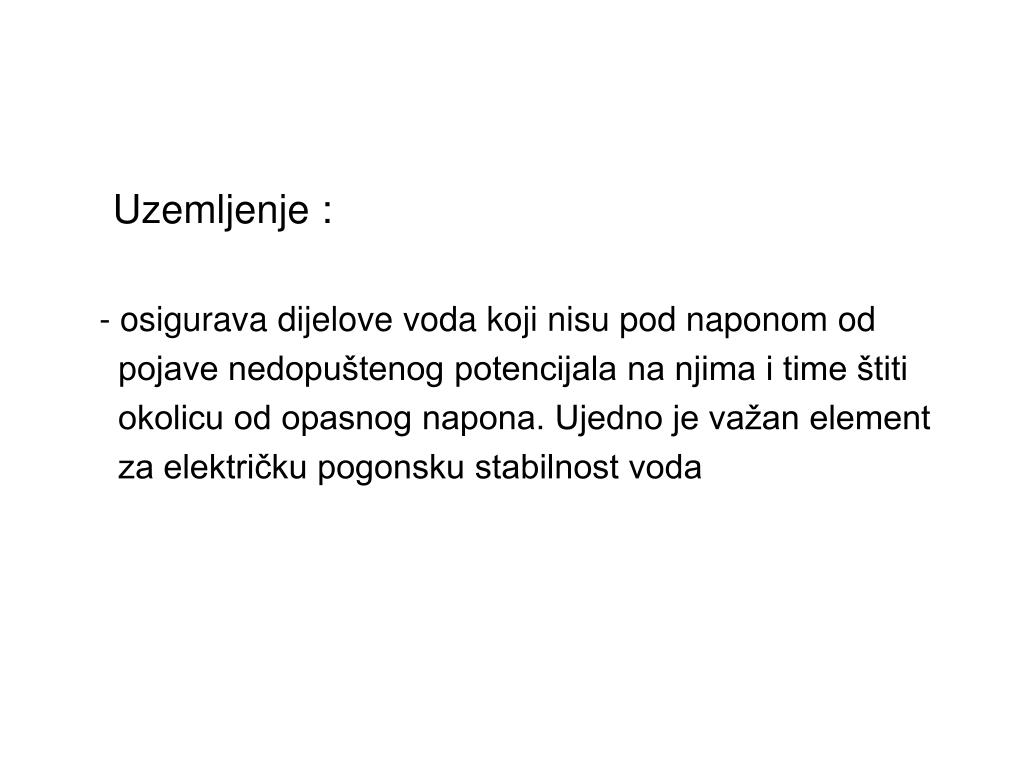

  7. Uzemljenje :     - osigurava dijelove voda koji nisu pod naponom od       pojave nedopuštenog potencijala na njima i time štiti       okolicu od opasnog napona. Ujedno je važan element       za električku pogonsku stabilnost voda

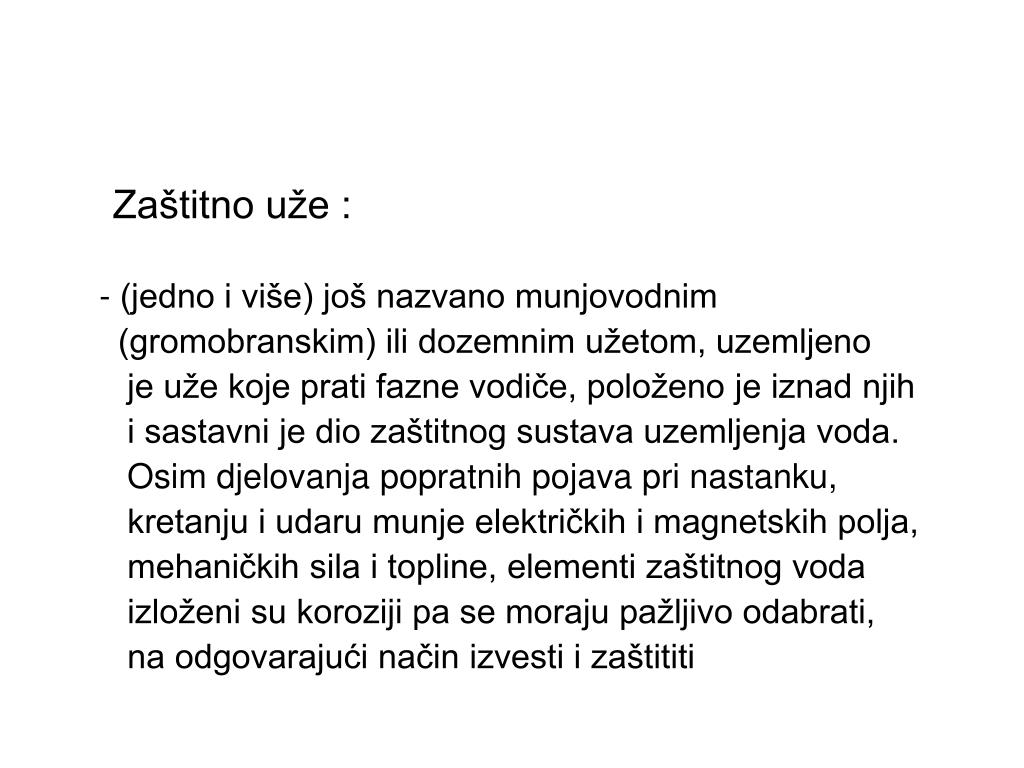

  8. Zaštitno uže :       - (jedno i više) još nazvano munjovodnim       (gromobranskim) ili dozemnim užetom, uzemljeno        je uže koje prati fazne vodiče, položeno je iznad njih        i sastavni je dio zaštitnog sustava uzemljenja voda.        Osim djelovanja popratnih pojava pri nastanku,        kretanju i udaru munje električkih i magnetskih polja,        mehaničkih sila i topline, elementi zaštitnog voda        izloženi su koroziji pa se moraju pažljivo odabrati,        na odgovarajući način izvesti i zaštititi

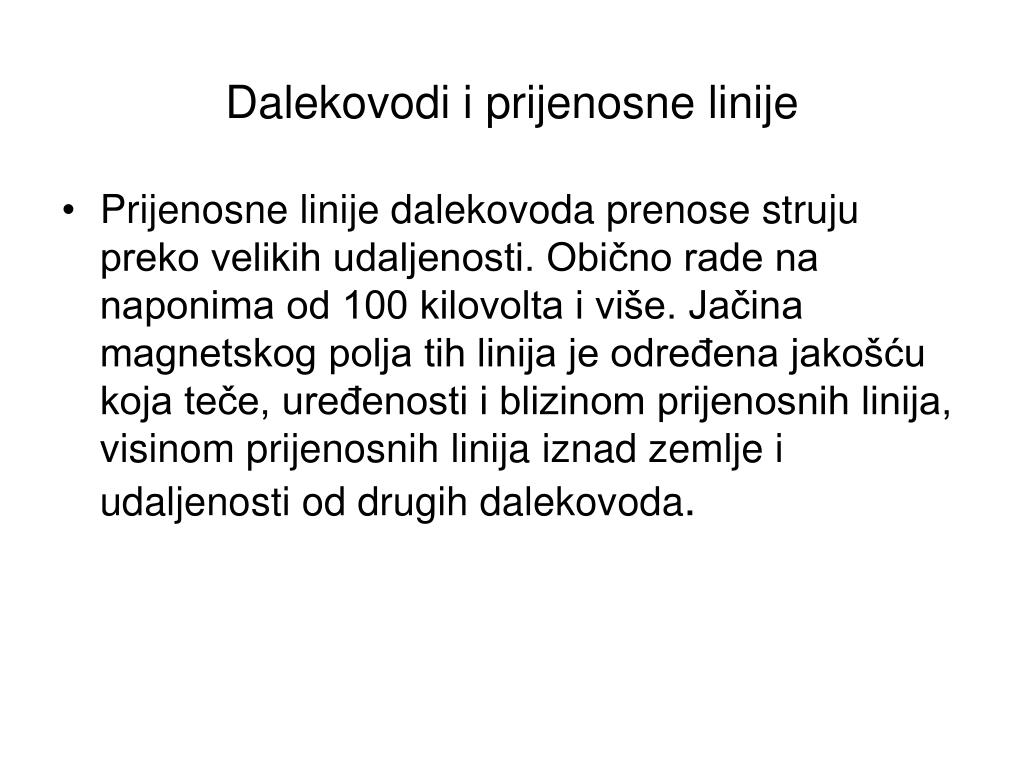

  9. Dalekovodi i prijenosne linije • Prijenosne linije dalekovoda prenose struju preko velikih udaljenosti. Obično rade na naponima od 100 kilovolta i više. Jačina magnetskog polja tih linija je određena jakošću koja teče, uređenosti i blizinom prijenosnih linija, visinom prijenosnih linija iznad zemlje i udaljenosti od drugih dalekovoda.

  10. PODJELA Mreže možemo podijeliti prema njihovim svojstvima :     - vrsti struje     - naponu     - namjeni     - broju vodiča     - vrsti spoja     - konstrukciji  Prema vrsti struje mreže dijelimo :     - mreže istosmjerne struje     - mreže izmjenične struje

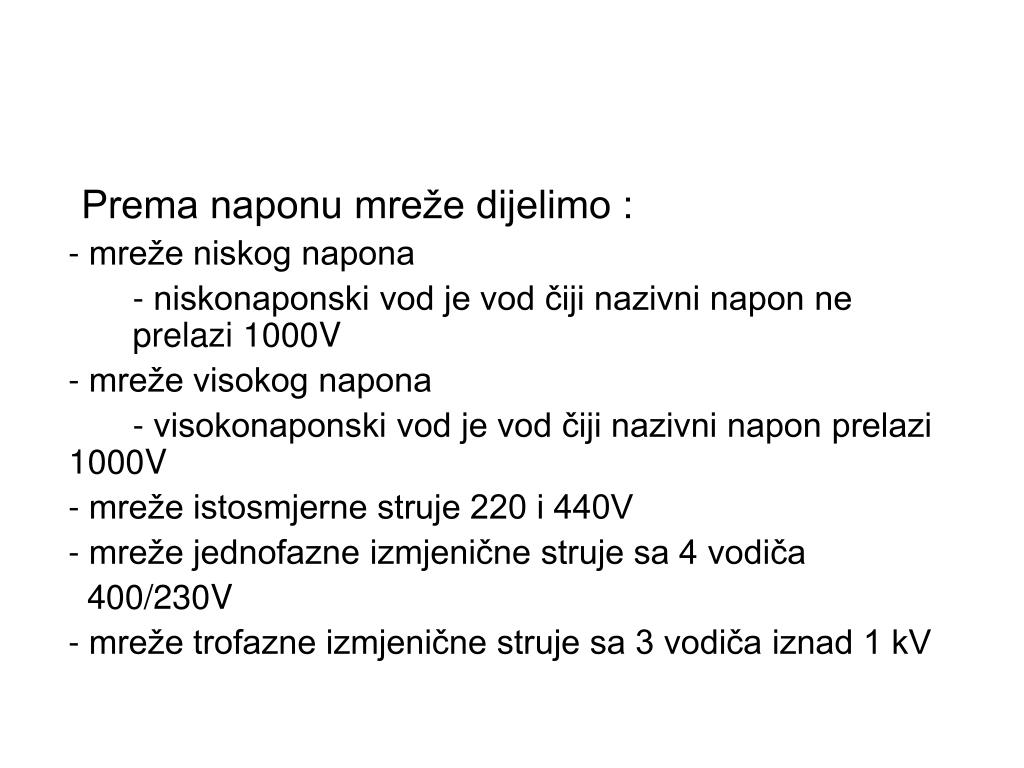

  11. Prema naponu mreže dijelimo :     - mreže niskog napona     - niskonaponski vod je vod čiji nazivni napon ne prelazi 1000V      - mreže visokog napona       - visokonaponski vod je vod čiji nazivni napon prelazi 1000V     - mreže istosmjerne struje 220 i 440V     - mreže jednofazne izmjenične struje sa 4 vodiča       400/230V     - mreže trofazne izmjenične struje sa 3 vodiča iznad 1 kV

  12. Prema broju vodova :     - jednožilne     - dvožilne     - trožilne     - četverožilne     - reterožilne  Prema vrsti spoja :     - otvorene (radijalne)     - zatvorene (prstenaste s dvostrukim napajanjem)  Prema konstrukciji :     - nadzemne     - podzemne

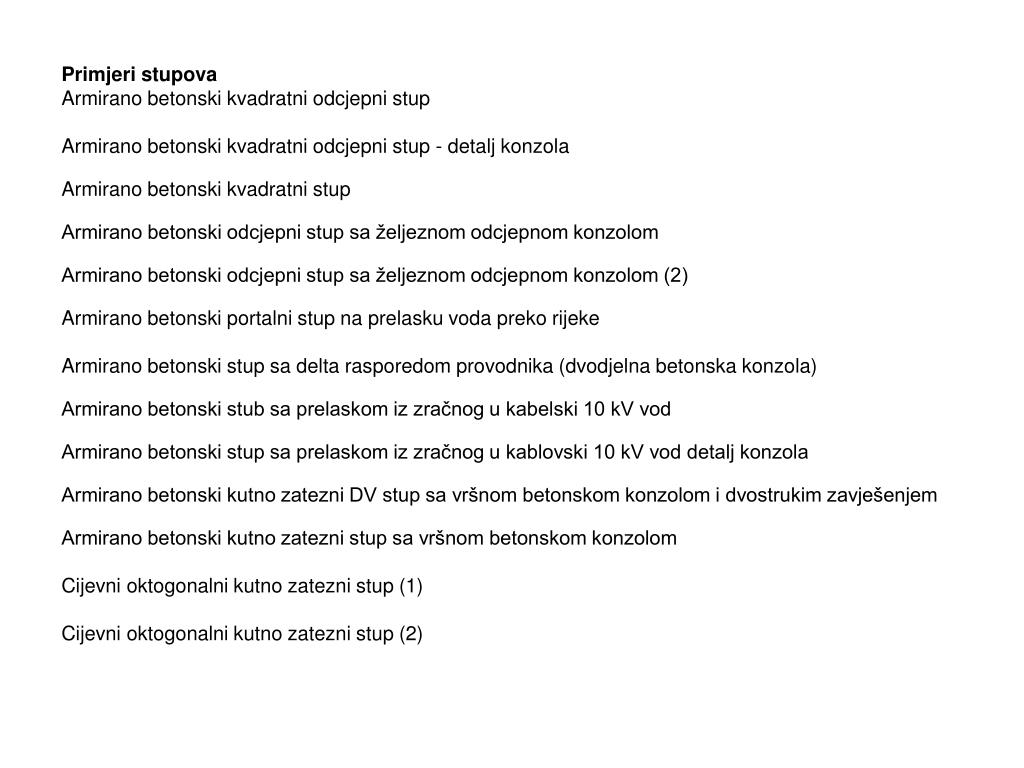

  13. Primjeri stupova Armirano betonski kvadratni odcjepni stup  Armirano betonski kvadratni odcjepni stup - detalj konzola  Armirano betonski kvadratni stup  Armirano betonski odcjepni stup sa željeznom odcjepnom konzolom  Armirano betonski odcjepni stup sa željeznom odcjepnom konzolom (2)  Armirano betonski portalni stup na prelasku voda preko rijeke Armirano betonski stup sa delta rasporedom provodnika (dvodjelna betonska konzola)  Armirano betonski stub sa prelaskom iz zračnog u kabelski 10 kV vod  Armirano betonski stup sa prelaskom iz zračnog u kablovski 10 kV vod detalj konzola  Armirano betonski kutno zatezni DV stup sa vršnom betonskom konzolom i dvostrukim zavješenjem  Armirano betonski kutno zatezni stup sa vršnom betonskom konzolom Cijevni oktogonalni kutno zatezni stup (1)  Cijevni oktogonalni kutno zatezni stup (2)

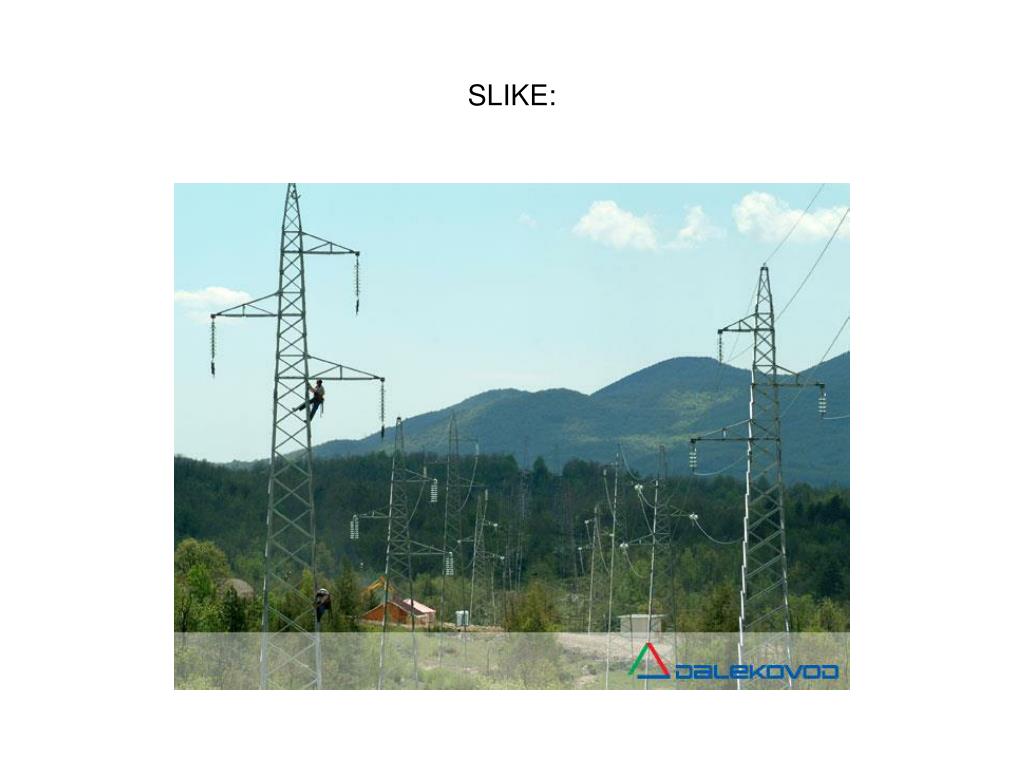

  14. SLIKE:
