13-3 축전기와 전기용량

13-3 축전기와 전기용량 Prof. Seewhy Lee Presents

1. 축전기에 전기 저장하기 2. 저장된 전기량과 전위차 3. 축전기에서의 전압강하 4. 평행판 축전기의 전기용량 5. 유전체 / 유전율 / 유전상수 6. 축전기의 용도 7. 키보드 8. 마이크 9. 축전기는 위험!

1. 축전기에전기 저장

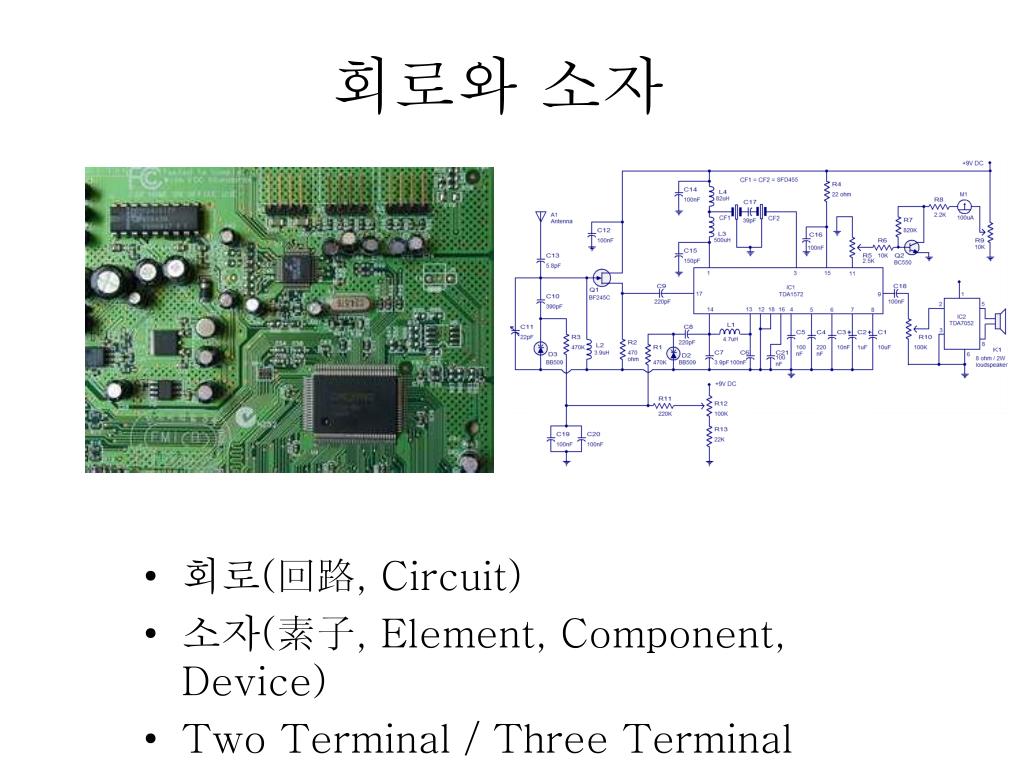

회로와 소자 • 회로(回路, Circuit) • 소자(素子, Element, Component, Device) • Two Terminal / Three Terminal

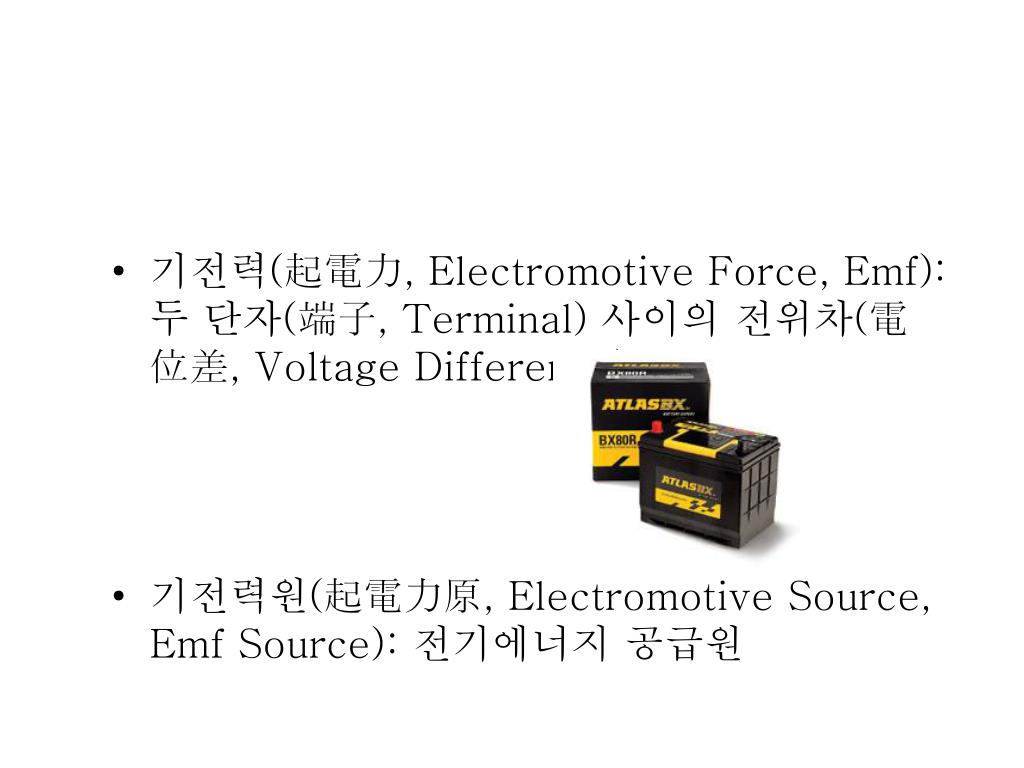

기전력(起電力, Electromotive Force, Emf): 두 단자(端子, Terminal) 사이의전위차(電位差, Voltage Difference) • 기전력원(起電力原, Electromotive Source, Emf Source): 전기에너지 공급원

직류(直流, Direct Current, DC)/ 교류(交流, Alternating Current, AC) • Voltage Source / Current Source

(LDR, Photoresistor)

축전기 (蓄電器, Capacitor) • 축전기: 절연체로 분리된 두 도체 • 전하의저장: 두 도체를 반대 부호의 전하로 대전시킴

Voltage ChangeAlong the Circuit B C D B A C A A D

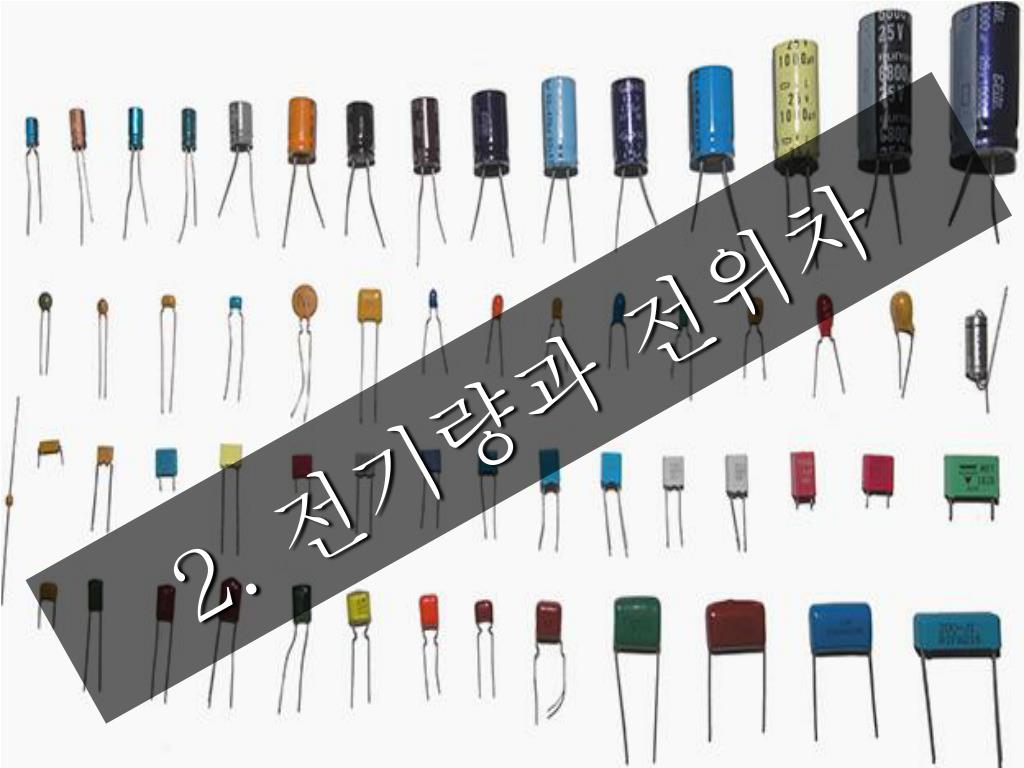

2. 전기량과 전위차

전기용량 (Capacitance) • 저장된(이동된) 전하는 두 도체 사이의 전위차에 비례한다. • 비례상수를 전기용량(Capacitance)이라 하며 기호 C로 나타낸다.

원통의 물 / 축전기의 전하 • 같은 높이만큼 채울 때 물의 양은 그릇에 따라 다르다. • 높이 차 ⇒전위차 ΔV • 물의 양 ⇒전하량 Q • 그릇단면적 ⇒ 전기용량 C

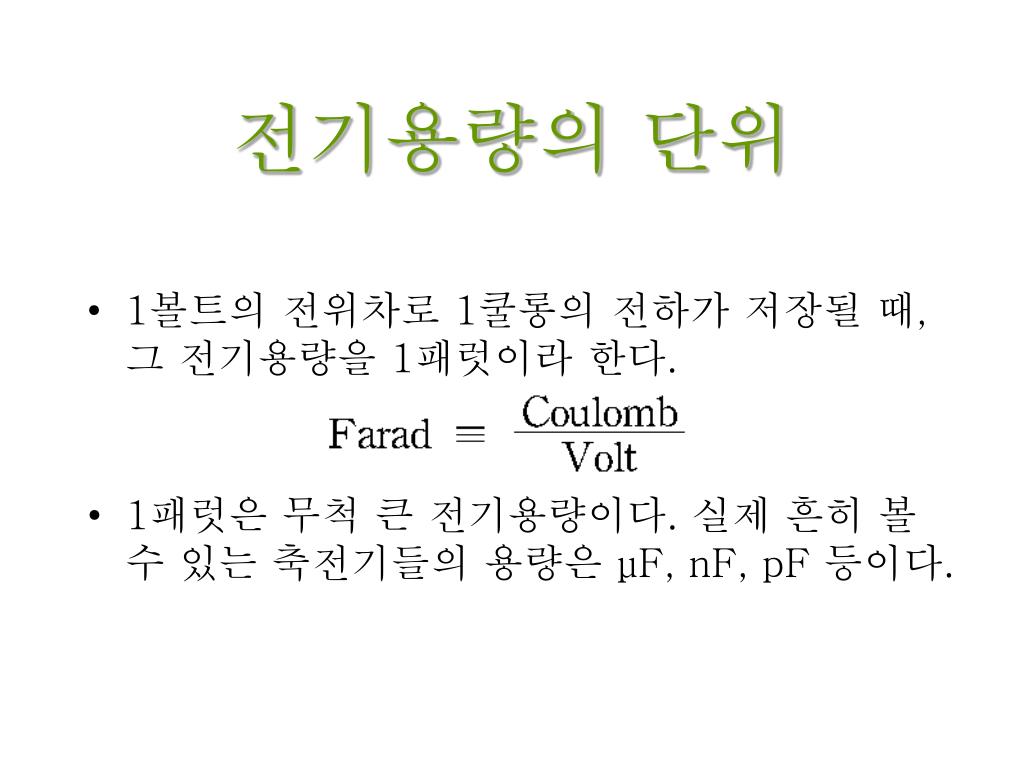

전기용량의 단위 • 1볼트의 전위차로 1쿨롱의 전하가 저장될 때, 그 전기용량을 1패럿이라 한다. • 1패럿은 무척 큰 전기용량이다. 실제 흔히 볼 수 있는 축전기들의 용량은 μF, nF, pF 등이다.

3. 축전기에서전압강하

4. 평행판 축전기

평행판 축전기 / 쎄라믹 컨덴서

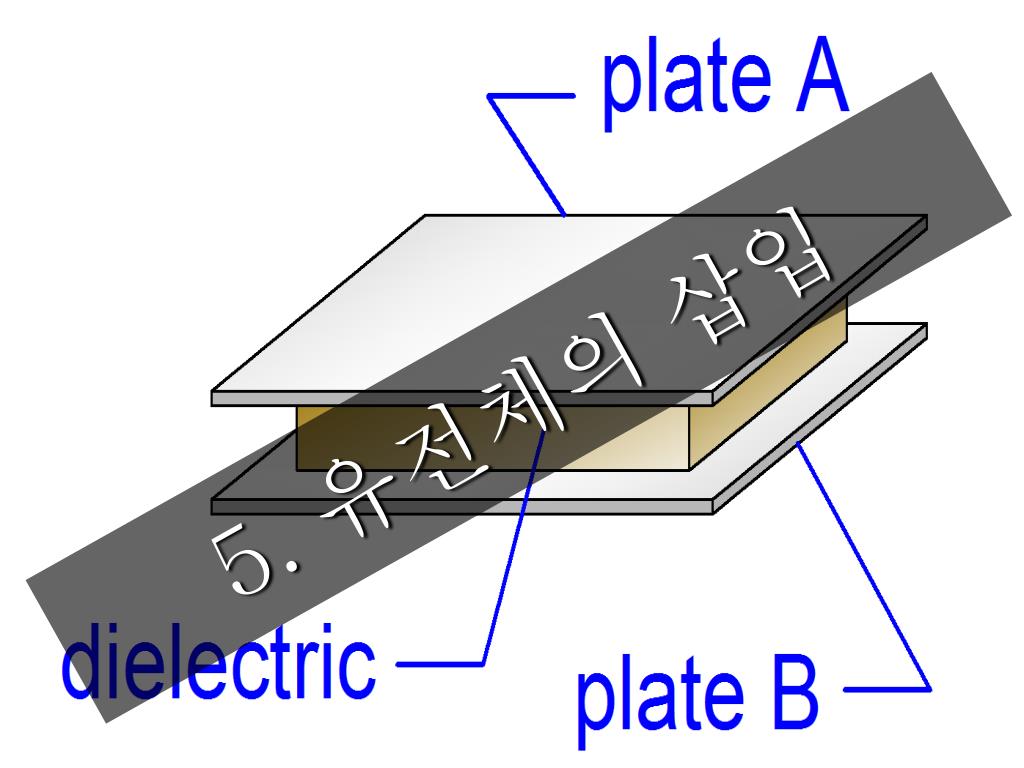

5. 유전체의 삽입

6. 축전기의 역할

7. 키보드

8. 마이크

9. 축전기 주의!

Thanks for your attention~!! Prof. Seewhy Lee
