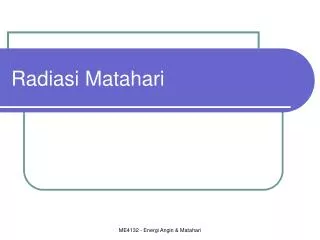

  1. Radiasi Matahari ME4132 - Energi Angin & Matahari

  2. ME4132 - Energi Angin & Matahari

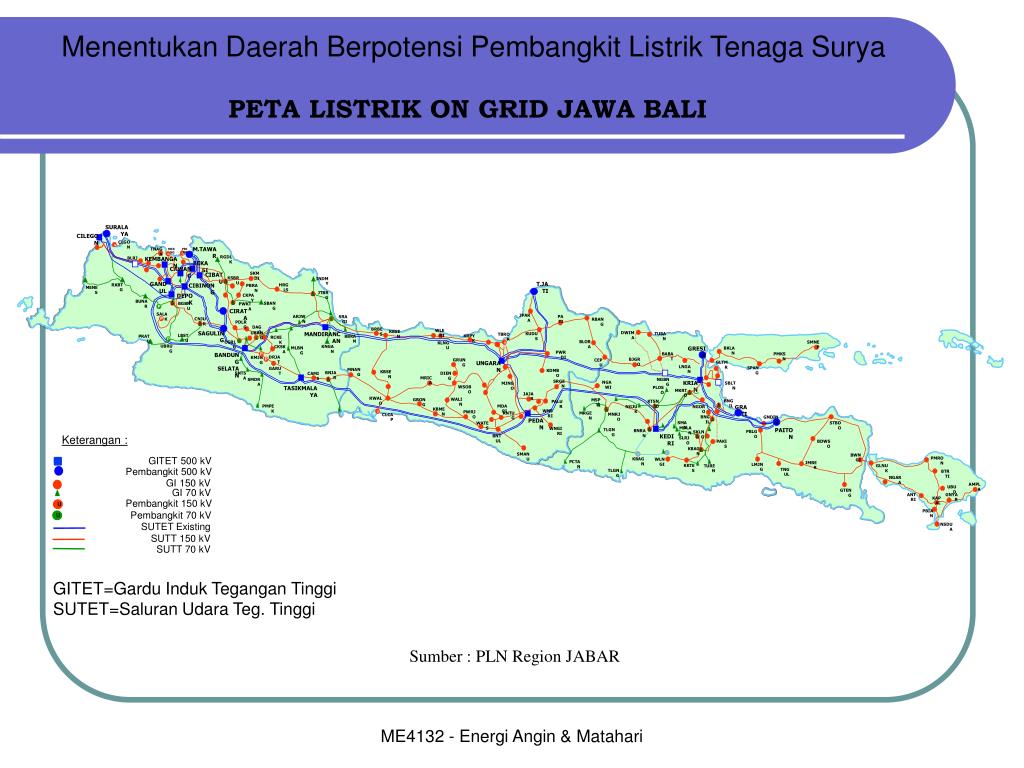

  3. P P P P P GU GU GU GU GU Keterangan : GITET 500 kV Pembangkit 500 kV GI 150 kV GI 70 kV Pembangkit 150 kV U Pembangkit 70 kV U SUTET Existing SUTT 150 kV SUTT 70 kV Menentukan Daerah Berpotensi Pembangkit Listrik Tenaga Surya PETA LISTRIK ON GRID JAWA BALI SURALAYA CILEGON CLGON M.TAWAR TNAGA PRIOK MKRNG RGDLK BLRJA KEMBANGAN BEKASI CAWANG SKMDI CIBATU KSBRU INDMY GANDUL T.JATI CIBINONG RKBTG HRGLS PBRAN MENES JTBRG DEPOK CKPAY BUNAR SBANG BGBRU PWKTA CIRATA SALAK JPARA ARJWN PATI SRAGI CNJUR RBANG PDLRG DAGO BRBES WLERI KBSEN SAGULING DWIMA UBRNG MANDIRANCAN KUDUS TUBAN TBROK LBSTU KRPYK PRATU BBKAN RCKEK BLORA CGRLG SMNEP KLNGU UBRUG KNGAN CKSKA GRESIK MLBNG BKLAN PWRDI BABAT PMKSN BANDUNGSELATAN DRJAT KMJNG BJGRO GRUNG CEPU UNGARAN GLTMR LNGAN SPANG GARUT MNANG KDMBO KBSEN BNJAR SNTSA DIENG CAMIS MRICA SMDRA NGBNG SRGEN KRIAN NGAWI SBLTN MJNGO WSOBO TASIKMALAYA PLOSO MKRTO JAJAR RWALO WALIN GBONG MSPTI BNGIL KTSNO PALUR PMPEK MDARI GRATI NGJUK NGORO KBMEN WNSRI PWRJO KNTUG MRGEN MNRJO CLCAP BNGIL GNDING PEDAN SMAN STBDO WATES MDLAN WNGIRI PAITON TLGNG BNRAN PBLGO SKLNG KEDIRI BNTUL SLRJO PAKIS BDWSO KBAGN SMANU BWNGI PMRON KBAGN WLNGI PCTAN JMBER LMJNG KKTES GLNUK TUREN TNGUL TLGNG BTRTI NGARA AMPLA UBUD GTENG ANTRI GNYAR KAPAL PBIAN NSDUA GITET=Gardu Induk Tegangan Tinggi SUTET=Saluran Udara Teg. Tinggi Sumber : PLN Region JABAR ME4132 - Energi Angin & Matahari

  4. Beberapa Teori tentang Radiasi Matahari • Radiasi adalah suatu bentuk energi yang dipancarkan oleh setiap benda yang mempunyai suhu di atas nol mutlak, dan merupakan satu-satunya bentuk energi yang dapat menjalar di dalam vakum angkasa luar. • (Max Planck, 1900) • F adalah fluks radiasi (cal cm-2 men-1) • T adalah suhu benda hitam dinyatakan dengan K. •  adalah ketetapan Stefan-Boltzman dengan nilai 8,31 x 10-11 cal cm-2 men-1 T-4. F = T4 ME4132 - Energi Angin & Matahari

  5. max = panjang gelombang dgn intensitas emisi maks. T = Temperatur mutlak dlm satuan Kelvin Radiasi Matahari • Energi radiasi terdiri dari paket-paket kecil energi yang disebut dengan foton. Panjang gelombang dari emisi benda hitam dengan intensitas maksimum, (maks), berbanding terbalik dengan suhu mutlak benda yang memancarkannya. (HK. Pergeseran Wien) ME4132 - Energi Angin & Matahari

  6. ME4132 - Energi Angin & Matahari

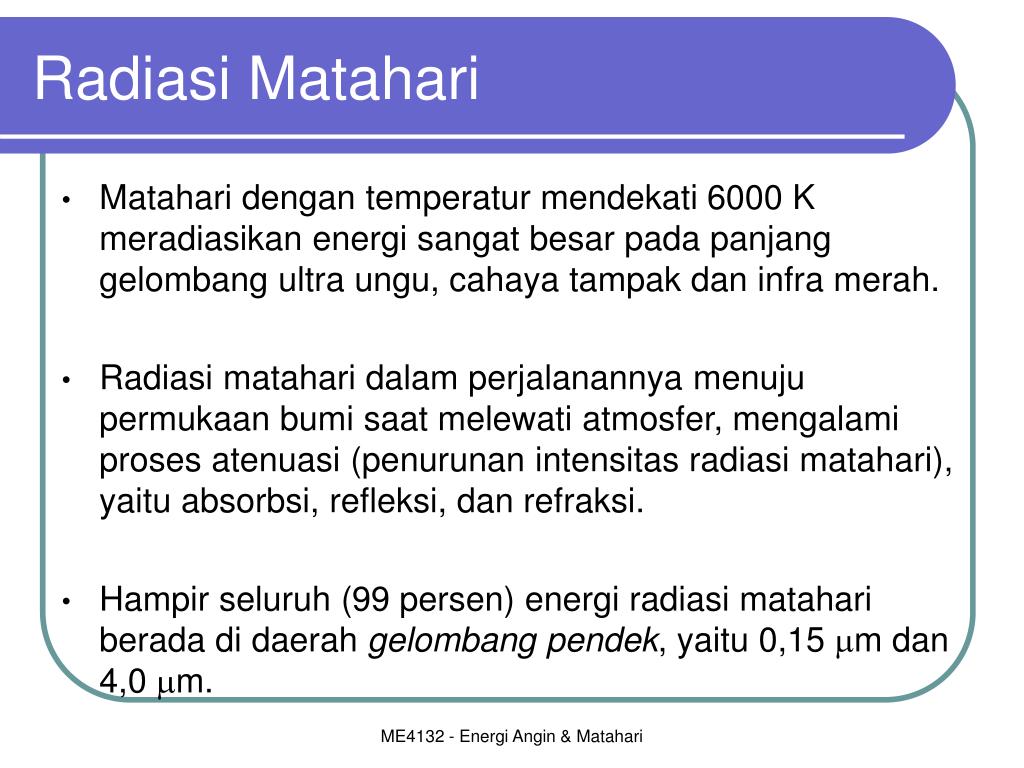

  7. Radiasi Matahari • Matahari dengan temperatur mendekati 6000 K meradiasikan energi sangat besar pada panjang gelombang ultra ungu, cahaya tampak dan infra merah. • Radiasi matahari dalam perjalanannya menuju permukaan bumi saat melewati atmosfer, mengalami proses atenuasi (penurunan intensitas radiasi matahari), yaitu absorbsi, refleksi, dan refraksi. • Hampir seluruh (99 persen) energi radiasi matahari berada di daerah gelombang pendek, yaitu 0,15 m dan 4,0 m. ME4132 - Energi Angin & Matahari

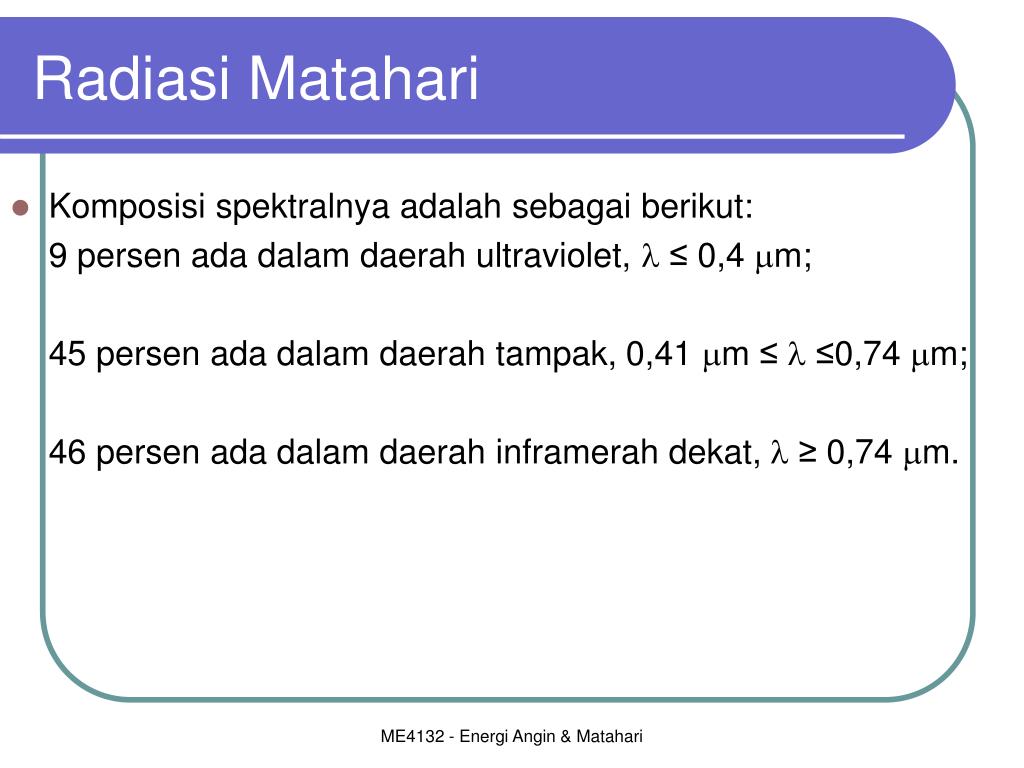

  8. Radiasi Matahari • Komposisi spektralnya adalah sebagai berikut: 9 persen ada dalam daerah ultraviolet,  ≤ 0,4 m; 45 persen ada dalam daerah tampak, 0,41 m ≤  ≤0,74 m; 46 persen ada dalam daerah inframerah dekat,  ≥ 0,74 m. ME4132 - Energi Angin & Matahari

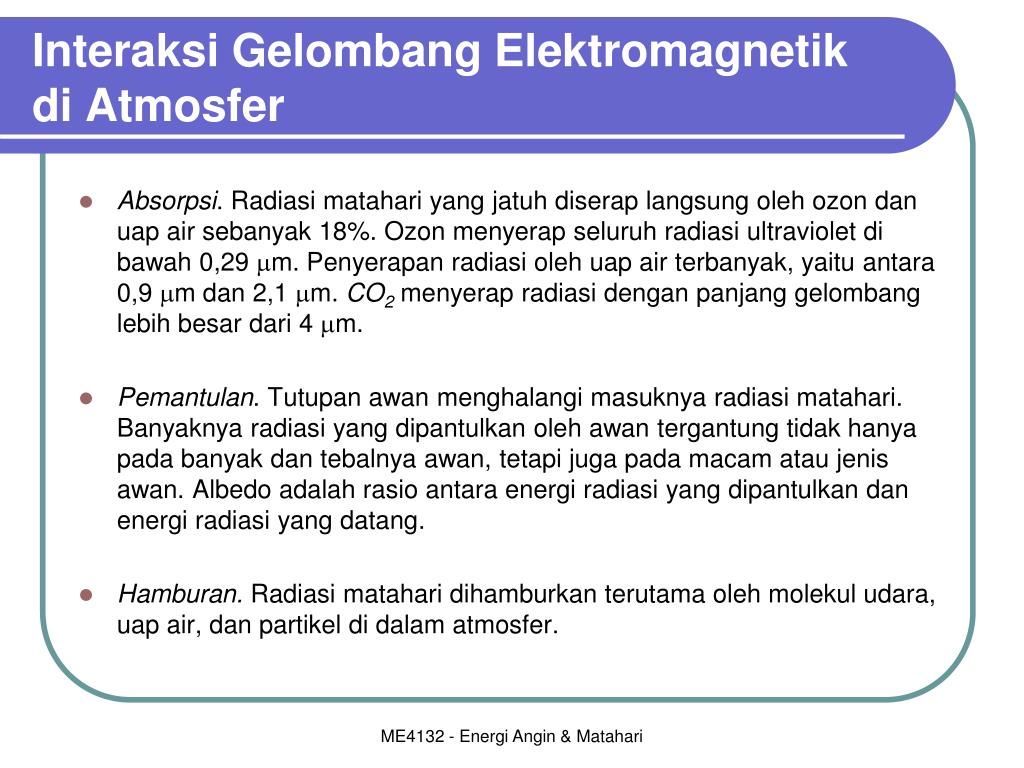

  9. Interaksi Gelombang Elektromagnetik di Atmosfer • Absorpsi. Radiasi matahari yang jatuh diserap langsung oleh ozon dan uap air sebanyak 18%. Ozon menyerap seluruh radiasi ultraviolet di bawah 0,29 m. Penyerapan radiasi oleh uap air terbanyak, yaitu antara 0,9 m dan 2,1 m. CO2 menyerap radiasi dengan panjang gelombang lebih besar dari 4 m. • Pemantulan. Tutupan awan menghalangi masuknya radiasi matahari. Banyaknya radiasi yang dipantulkan oleh awan tergantung tidak hanya pada banyak dan tebalnya awan, tetapi juga pada macam atau jenis awan. Albedo adalah rasio antara energi radiasi yang dipantulkan dan energi radiasi yang datang. • Hamburan. Radiasimatahari dihamburkan terutama oleh molekul udara, uap air, dan partikel di dalam atmosfer. ME4132 - Energi Angin & Matahari

  10. Interaksi Gelombang Elektromagnetik di Atmosfer • Spektrum radiasi matahari yang sampai di permukaan tergantung beberapa parameter atmosfer. Diantaranya massa udara (air mass), precipitable water, turbiditas, elevation, dan NO2. Sedangkan parameter yang lain, misalnya ozon, temperatur dan musim memiliki efek yang kecil. ME4132 - Energi Angin & Matahari

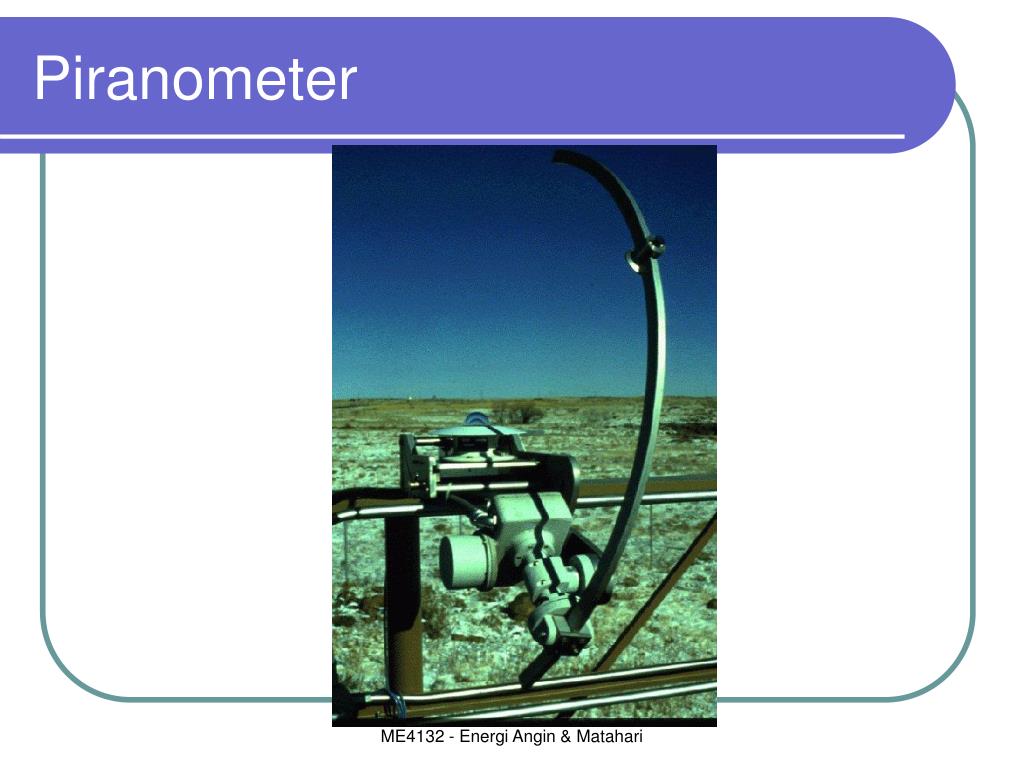

  11. Piranometer ME4132 - Energi Angin & Matahari

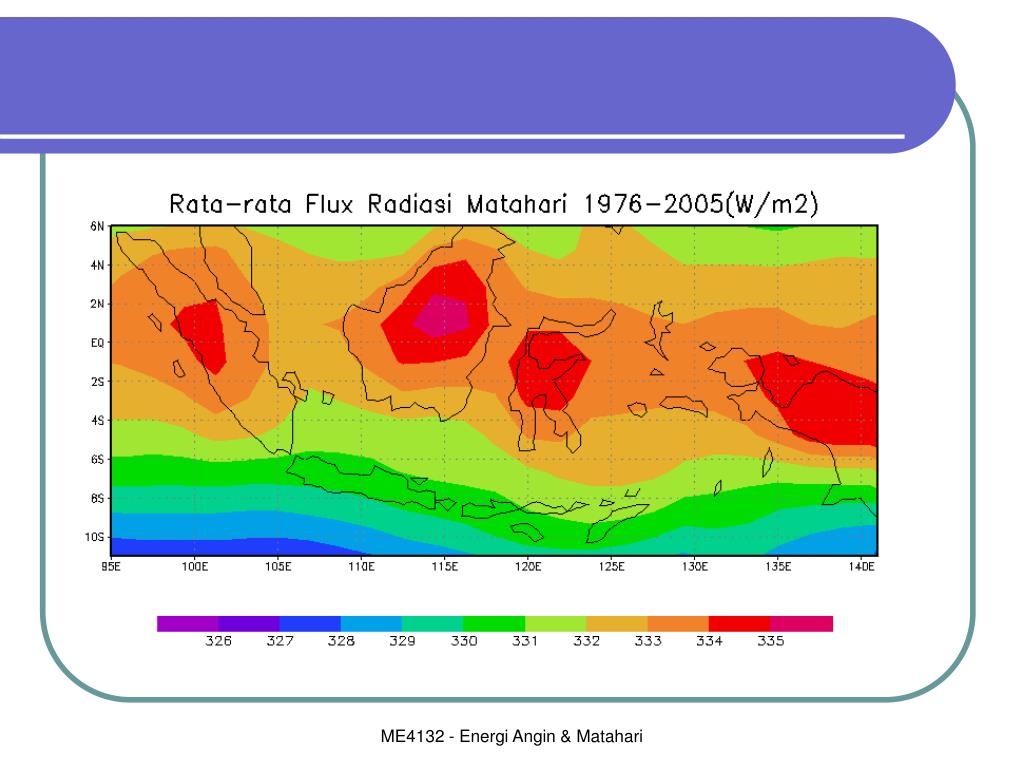

  12. ME4132 - Energi Angin & Matahari

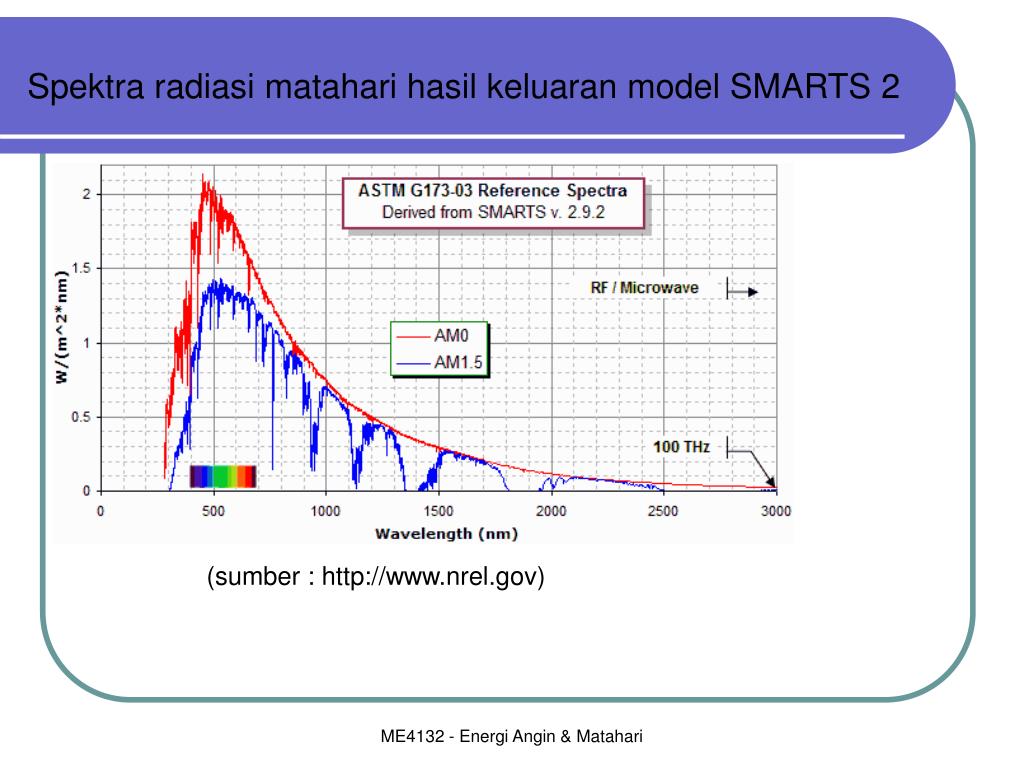

  13. Spektra radiasi matahari hasil keluaran model SMARTS 2 (sumber : http://www.nrel.gov) ME4132 - Energi Angin & Matahari

  14. Agustus W/m2 Peta Spasial Rata-rata Bulanan Daya Radiasi Matahari (th. 1988-2002) Hasil Estimasi Model SMARTS ME4132 - Energi Angin & Matahari

  15. Solar sel Solar sel (Fotovoltaic) adalah teknologi yang terbuat dari bahan semikonduktor yang mampu mengkonversi energi radiasi matahari menjadi energi listrik. (Wikipedia, 2007) ME4132 - Energi Angin & Matahari

  16. Spectral Response Semikonduktor (sumber: Field, 1997) Setiap jenis semikonduktor memiliki spectral response yang berbeda-beda. ME4132 - Energi Angin & Matahari

  17. Efisiensi Semikonduktor dalam Solar Cell Tabel Efisiensi Semikonduktor (Sumber : Green, 2006) Efisiensi adalah banyaknya energi yang dikonversi dari satu bentuk energi ke bentuk lain yang lebih berguna. (http://www.uwsp.edu/cnr/wcee/keep/Mod1/Whatis/energyrules.htm) ME4132 - Energi Angin & Matahari
