יום עיון בנושא טכנולוגיות מים מציג: אינג' יצחק פרבמן –סמנכ"ל הנדסה תאגיד "מי שיקמה" בע"מ

1. יום עיון בנושא טכנולוגיות מים מציג: אינג' יצחק פרבמן –סמנכ"ל הנדסה תאגיד "מי שיקמה" בע"מ איירפורט סיטי יום רביעי ה-19 לפברואר 2014 פרויקט ניטור שפכי תעשיה

2. מכון טהור שפכים מהנדסי התאגיד רשויות איכות הסביבה מעבדות Internet מצבעת טקסטיל מוסכים בית אבות מפעלי אלקטרוניקה וציפוי מתכות מפעלי מזון פיקוח על שפכים תעשייתיים

3. מטרה מטרת הפרויקט הקמת מערכת לניטור שפכי תעשייה הכוללת בתוכה מערכת זיהוי וניתוח אירועים העשויים להצביע על חריגות באיכות השפכים המוזרמים ע"י התורמים השונים. מערכת הניטור תתריע בזמן אמת על הזרמת שפכים חריגים למערכת הביוב שגורמת נזק לתשתית הולכת השפכים, לפגיעה בתהליכי הטיפול בשפכים במכון הטיפול בשפכים ואף תצביע על המפעל/מפעלים הגורמים לזיהומים החורגים מהמותר בתקנות. התוצאה הינה נזקים כלכליים וסיכונים תברואתיים וסביבתיים. במסגרת פרויקט זה יותקנו שלשה מתקני ניטור באזורים שונים באזור התעשייה חולון שינטרו מפעלים מסוגים שונים.

4. מתקן ניטור שפכים דגם ראשון

5. רגשים במערכת הדיגום מזהמים אורגניים (צח"כ) מוצקים מרחפים (TSS) בקר סנסורים pH מוליכות שמן במים מד גובה מפלס תא דיגום

6. תוכנן וסופק ע"י חברת מודוטקתא דיגום

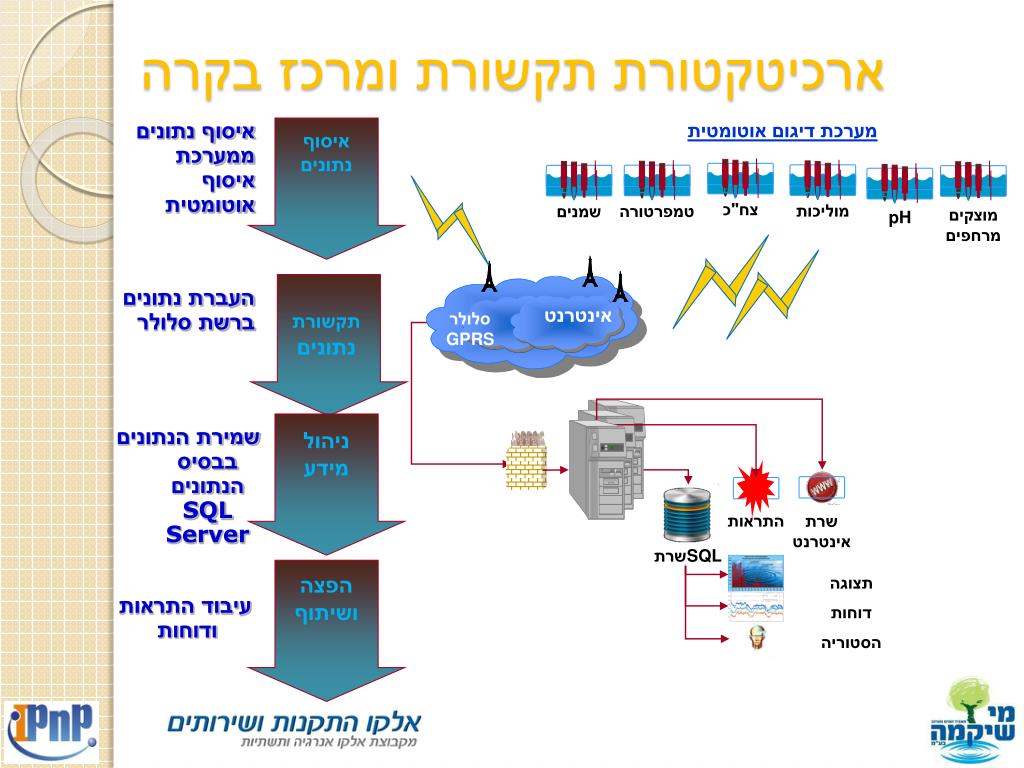

7. מערכת דיגום אוטומטית שמנים pH טמפרטורה צח"כ מוליכות מוצקים מרחפים אינטרנט איסוף נתונים סלולר GPRS תקשורתנתונים ניהול מידע התראות שרת אינטרנט הפצה ושיתוף ארכיטקטורת תקשורת ומרכז בקרה איסוף נתונים ממערכת איסוף אוטומטית העברת נתונים ברשת סלולר שמירת הנתונים בבסיס הנתונים SQL Server שרת SQL תצוגה דוחות הסטוריה עיבוד התראות ודוחות

8. התכנה לעיבוד נתונים התכנה מבוססת על מודלים סטטיסטיים המאפשרים ניתוח חריגים: • בניית חוקים לפי פרמטרים מוגדרים מראש • איסוף נתונים באופן רציף ואימותם מול נתוני מעבדה בהתאם לתקנות • שימוש באלגוריתמים של "למידת מכונה" • ניתוח מגמות וזיהוי פרופילים קבועים • הפעלת מנוע לאיתור חריגים

9. מתודולוגיה לניהול אירועים חריגים • סינון לפי שדות נבחרים • הצגה נתונים לפי רמת חומרת החריגה • התחשבות במשך הזמן מתחילת האירוע • מיון לפי שדות ראשיים ומשניים • יכולת חיפוש בתוך הדו"ח • החלטות מפעיל לגבי משך הטיפול • שליחת התראות • מערכת דוחות וגרפים • אופציה להתממשקות למערכות אחרות

10. בניית מערכת חוקים קביעת חוקים באמצעות תרחישים • הגדרת פרמטרים לניתוח • אפיון הפרמטרים האופייניים לכל מפעל • קביעת תנאים לוגיים • אפיון חריגים והתראות • קביעת תדירות הבחינה • קביעת פעולה למקרה של אירוע התראה

11. תבנית החוקים חוק מס 1 השינוי: עליה בצח"כ בשיעור D1 ועליה בשומנים בשיעור D2 ללא שינוי במדידת pHמעבר לערך של D3 סוג המזהם: מפעל מזון או מוסך. חוק מס 2 השינוי: עליה בצח"כ בשיעור D1 ועליה בעכירות בשיעור D4 ללא שינוי במדידת pHמעבר לערך של D3 סוג המזהם: מפעל מזון או מוסך. חוק מס 3 השינוי: עליה בצח"כ בשיעור D1 ללא שינוי במדידתpH מעבר לערך של D3 וירידה בעכירות מעבר לערך של D4 סוג המזהם: מפעל מזון או גימור מתכת. חוק מס 4 השינוי: עליה בצח"כ בשיעור D1 ועליה בעכירות בשיעור D4 עם שינוי במדידת pH מעבר לערך של D3 ושינוי במוליכות מעבר לערך של D5 סוג המזהם: מפעל מתכת. חוק מס 5 השינוי: עליה בצח"כ בשיעור D1ועליה בעכירות בשיעור D4עם שינוי במדידת pH מעבר לערך של D3 וללא שינוי במוליכות מעבר לערך של D5 סוג המזהם: מפעל מזון

12. זיהוי חריגים-צח"כ (COD)

13. סיכום • מערכת ניטור לשפכי תעשייה מותקנת באזור • התעשייה חולון • 2. בהתראת מערכת על הזרמת שפכים חריגים התאגיד • מפעיל נוהל לדיגום שפכים בהתאם לתקנה 7021 ועל • פי כל דין.

14. מי שיקמה : אריק מולה אינג' יצחק פרבמן דר' אייל בריל יעוץ וליווי : דר' אריה אביר דר' איזבלה אפיק אלקו IPNP: אינג' פנחס גרינברג רן קוצ'ינסקי תודתנו נתונה על שיתוף הפעולה של חברת מודוטק תודה מיוחדת לאחראים על המלאכה:

15. תודה רבה
