วิชาการจัดการทรัพยากรที่ดินเชิงบูรณาการ รูปประกอบการบรรยายเรื่อง : สารสนเทศเชิงพื้นที่

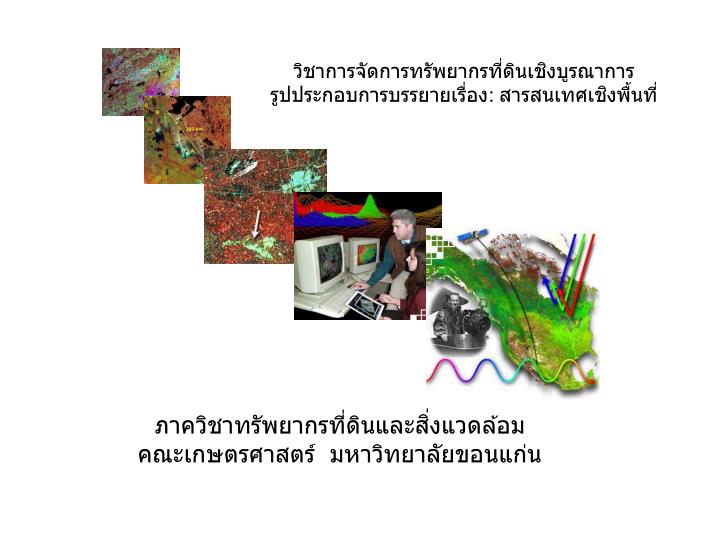

1. วิชาการจัดการทรัพยากรที่ดินเชิงบูรณาการรูปประกอบการบรรยายเรื่อง: สารสนเทศเชิงพื้นที่ ภาควิชาทรัพยากรที่ดินและสิ่งแวดล้อม คณะเกษตรศาสตร์ มหาวิทยาลัยขอนแก่น

2. ชนิดของข้อมูล Spatial data - - แสดงการกระจายตัวของต้นไม้ในป่า Attribute data– แสดงรายละเอียดของต้นไม้แต่ละต้น.

3. ชนิดของข้อมูล Id Pop HH 305 20,838 5,934 สำมโนประชากร . 306 74,293 21,893 ... ... ... 302 305 304 303 306

4. ชนิดของข้อมูล โรงพยาบาล . 154 156 155 157 158 159 Id Type Staff 160 156 RPH 17 157 General 47 ... ... ...

5. ชนิดของข้อมูล Spatial data & attribute data แผนที่ & ตาราง .

6. B C B A C A B Points Lines Polygons . โครงสร้างของข้อมูล Vector & Raster Data

7. โครงสร้างของข้อมูล Vector & Raster (สังเกตความแตกต่างระหว่างแผนที่การใช้ดิน 2 แผนที่ของบริเวณเดียวกัน).

8. . Data Storage  Layers of Information 1.2.4 การเก็บรักษาข้อมูล

9. พิกัดภูมิศาสตร์ • ดิน • สิ่งปกคลุม /การใช้ที่ดิน • ฯลฯ • (ขึ้นกับชนิดข้อมูลที่มีอยู่ • ในฐานข้อมูล). 1.3.1 Data retrieval(การเลือกดึงข้อมูลมาใช้ประโยชน์) “ชี้” และ “ดึง” (“point” & “retrieve”)

10. “ชี้” และ “ดึง” ให้ได้ข้อมูลเพื่อตอบคำถาม “อะไรอยู่ที่จุดนั้น ?”.

11. แผนที่สิ่งปกคลุมที่ดิน / การใช้ที่ดิน แสดง “ชุมชน” เท่านั้น “ดึง” ข้อมูล เพื่อตอบคำถาม “อะไร อยู่ที่ไหน ?”

12. Soil Slope ตัวอย่าง 1:Trafficability Problem(รถยนต์สามารถเคลื่อนที่ผ่านสภาพพื้นที่นั้นได้หรือไม่ ?) Database contents - classification criteria .

13. Steep Rock Moderate Sand Level Clay - Data layers: Soil texture / Slope

14. Steep Rock Moderate Sand Level Clay ซ้อนทับ (overlay)

15. F F . E E H H E E E • ผลการวิเคราะห์ โดยการซ้อนทับ (overlay) สอง layers

16. Soils Others... Agricultural Potential . ตัวอย่าง 2: การประเมินศักยภาพของ พื้นที่ สำหรับการเกษตร Meteorological

17. 3-D . Elevation Slope ตัวอย่าง 3:การคำนวณความลาดชันของพื้นที่โดย ใช้ข้อมูลความสูงจากระดับน้ำทะเลที่เก็บอยู่ใน GIS database

18. A B . Manipulation & Analysis ตัวอย่าง 4: การวัดระยะทาง

19. . ตัวอย่าง 5: การวัด พท. ของ land covers / uses ต่างๆ

20. Chon Nabot Salt-affected areas . 1.3.4 การผลิตผลงาน (Product Generation) • จัดทำ (นำเสนอ) ผล • ผลงาน... • Hard copy (บนกระดาษ หรือ ฟิล์ม) • Soft copy (บนคอมพิวเตอร์)

21. แผนที่ รายงานสถิติ. กราฟฟิคต่างๆ ผลงานอาจอยู่ในรูปต่างๆ ...

22. . การผลิตผลงานบนจอ / กระดาษ

23. Meteorological Soils Others... Agricultural Potential . การประยุกต์ใช้ Agriculture

24. การประยุกต์ใช้ Irrigation Proposed Dam Site . Elevation 3D-Image

25. การประยุกต์ใช้ Waste site selection Dist. from surface water Dist. from major roads Altitude Dist. from settlement Areas for waste disposal .

26. Map update SPOT imagery is merged to update road map .

27. หลักการ ความยาวคลื่นของพลังงาน (รังสี)... • GAMMA ray (short) • Radio wave (long)

28. หลักการ พลังงาน ที่ใช้สำหรับ RS ... • Ultraviolet • Visible • Infrared • Microwave

29. หลักการ Ultraviolet (UV) • สั้นที่สุดสำหรับ RS

30. หลักการ Visible • ช่วงแคบๆ ของ spectrum • ~ 0.4 to 0.7 mm. (Violet - Red)

31. หลักการ Infrared • ~ 0.7 - 100 mm • Two categories: • Reflected IR (0.7 - 3 mm) • Thermal IR (3 - 100 mm)

32. หลักการ Microwave • ~ 1 mm - 1 m • มีลักษณะเฉพาะ

33. soil % reflection plant water Wavelength วัตถุชนิดใดชนิดหนึ่ง – การสะท้อนของคลื่นความยาวต่างๆ - - ต่างกัน วัตถุต่างชนิด - รูปแบบการสะท้อน หรือแผ่รังสีที่ความยาวคลื่นต่างๆ - - ต่างกัน หลักการ

34. หลักการ พืชต่าง species -- spectral characteristics ต่างกัน ... สามารถระบุ ชนิด และ แยกวัตถุต่างๆ ออกจากกันได้...

35. Sensors • ใช้บันทึกพลังงานที่สะท้อน / แผ่ออกจากวัตถุ • Platforms : Aircraft Ground-based Satellites Space shuttle

36. Sensors Sensor Carrying Satellites LANDSAT JERS ERS SPOT RADARSAT etc.

37. Sensors ข้อมูลจาก Sensor แต่ละชนิด - - มีลักษณะต่างกัน • เช่น... • ความแตกต่างเกี่ยวกับสี สี *บาง Sensor สามารถบันทึกข้อมูล ได้ทั้ง ขาว – ดำ / สี ขาว - ดำ

38. Sensors • ความแตกต่างด้านรายละเอียด / การครอบคลุมพื้นที่ แสดงรายละเอียดของเป้าหมาย – น้อย คลุม พท. กว้าง แสดงรายละเอียดของเป้าหมาย – มากกว่า คลุม พท. แคบกว่า

39. Sensors ตัวอย่าง ข้อมูลที่บันทึกในช่วงความยาวคลื่นเดียว (ภาพถ่ายทางอากาศ ขาว-ดำ 0.4 – 0.7 m.)

40. Band 1: 0.45 - 0.52 mm Sensors ตัวอย่าง ข้อมูลที่บันทึกในช่วงความยาวคลื่น – หลายช่วง (ภาพแสดงข้อมูล LANDSAT-TM แบนด์ต่างๆ)

41. Band 2: 0.52 - 0.60 mm Sensors ตัวอย่าง ข้อมูลที่บันทึกในช่วงความยาวคลื่น – หลายช่วง (ภาพแสดงข้อมูล LANDSAT-TM แบนด์ต่างๆ)

42. Sensors Band 3: 0.63 - 0.69 mm ตัวอย่าง ข้อมูลที่บันทึกในช่วงความยาวคลื่น – หลายช่วง (ภาพแสดงข้อมูล LANDSAT-TM แบนด์ต่างๆ)

43. Sensors Band 4: 0.76 - 0.90 mm ตัวอย่าง ข้อมูลที่บันทึกในช่วงความยาวคลื่น – หลายช่วง (ภาพแสดงข้อมูล LANDSAT-TM แบนด์ต่างๆ)

44. Sensors Band 5: 1.55 - 1.75 mm ตัวอย่าง ข้อมูลที่บันทึกในช่วงความยาวคลื่น – หลายช่วง (ภาพแสดงข้อมูล LANDSAT-TM แบนด์ต่างๆ)

45. Band 6: 10.4 - 12.5 mm Sensors ตัวอย่าง ข้อมูลที่บันทึกในช่วงความยาวคลื่น – หลายช่วง (ภาพแสดงข้อมูล LANDSAT-TM แบนด์ต่างๆ)

46. Band 7: 2.08 - 2.35 mm Sensors ตัวอย่าง ข้อมูลที่บันทึกในช่วงความยาวคลื่น – หลายช่วง (ภาพแสดงข้อมูล LANDSAT-TM แบนด์ต่างๆ)

47. Sensors Band 1 Band 2 Band 3 Band 4

48. Sensors Band 5 Band 6 Band 7 ... ข้อมุลที่บันทึกในแบนด์ต่างกัน ไม่เหมือนกัน

49. Sensors ตัวอย่าง ภาพสีผสม สร้างจากการใช้ข้อมูลจากดาวเทียมแบนด์ต่างๆ

50. Data Formats ข้อมูลจาก Sensor แต่ละชนิด อาจอยู่ใน format ต่างกัน ... Analog Digital
