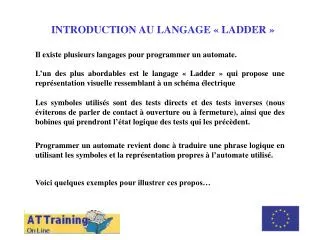

  1. ROLE DES DIFFERENTS ELEMENTS INTRODUCTION AU LANGAGE « LADDER » Il existe plusieurs langages pour programmer un automate. L’un des plus abordables est le langage « Ladder » qui propose une représentation visuelle ressemblant à un schéma électrique Les symboles utilisés sont des tests directs et des tests inverses (nous éviterons de parler de contact à ouverture ou à fermeture), ainsi que des bobines qui prendront l’état logique des tests qui les précèdent. Programmer un automate revient donc à traduire une phrase logique en utilisant les symboles et la représentation propres à l’automate utilisé. Voici quelques exemples pour illustrer ces propos…

  2. LE LANGAGE « LADDER » ROLE DES DIFFERENTS ELEMENTS Bobine Test direct (à 1) Dans cet exemple, la sortie %Q2.0 va passer à 1 si l’entrée %I1.0 est à 1. Elle sera à 0 sinon.

  3. LE LANGAGE « LADDER » ROLE DES DIFFERENTS ELEMENTS Test inverse (à 0) Bobine Dans cet exemple, la sortie %Q2.1 va passer à 1 si l’entrée %I1.1 est à 0. Elle sera à 0 sinon.

  4. LE LANGAGE « LADDER » ROLE DES DIFFERENTS ELEMENTS Fonction ET Dans cet exemple, la sortie %Q2.2 va passer à 1 si l’entrée %I1.0 est à 1 ET que l’entrée %I1.1 est à 1 également. Elle sera à 0 sinon.

  5. LE LANGAGE « LADDER » ROLE DES DIFFERENTS ELEMENTS Fonction OU Dans cet exemple, la sortie %Q2.3 va passer à 1 si l’entrée %I1.0 est à 1 OU si l’entrée %I1.1 est à 1 OU si les deux sont à 1. Elle sera à 0 sinon.

  6. LE LANGAGE « LADDER » ROLE DES DIFFERENTS ELEMENTS Fonction OU Exclusif Dans cet exemple, la sortie %Q2.4 va passer à 1 si l’entrée %I1.0 seule est à 1 OU si l’entrée %I1.1 seule est à 1. Elle sera à 0 sinon.
