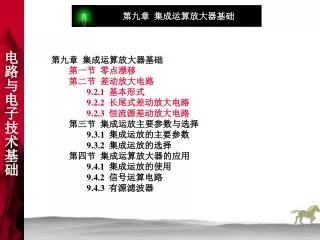

第九章 集成运算放大器基础 第一节 零点漂移 第二节 差动放大电路 9.2.1 基本形式 9.2.2 长尾式差动放大电路 9.2.3 恒流源差动放大电路

第九章 集成运算放大器基础 第一节 零点漂移 第二节 差动放大电路 9.2.1 基本形式 9.2.2 长尾式差动放大电路 9.2.3 恒流源差动放大电路 第三节 集成运放主要参数与选择 9.3.1 集成运放的主要参数 9.3.2 集成运放的选择 第四节 集成运算放大器的应用 9.4.1 集成运放的使用 9.4.2 信号运算电路 9.4.3 有源滤波器. 研究对象：集成运算放大器的应用。 关注焦点：如何利用理想运放的特点，分析运放电路。

merrill-bryan
Download Presentation

第九章 集成运算放大器基础 第一节 零点漂移 第二节 差动放大电路 9.2.1 基本形式 9.2.2 长尾式差动放大电路 9.2.3 恒流源差动放大电路

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 第九章 集成运算放大器基础 第一节 零点漂移 第二节 差动放大电路 9.2.1 基本形式 9.2.2 长尾式差动放大电路 9.2.3 恒流源差动放大电路 第三节 集成运放主要参数与选择 9.3.1 集成运放的主要参数 9.3.2 集成运放的选择 第四节 集成运算放大器的应用 9.4.1 集成运放的使用 9.4.2 信号运算电路 9.4.3 有源滤波器

  2. 研究对象：集成运算放大器的应用。 关注焦点：如何利用理想运放的特点，分析运放电路。 本章主要讨论集成运放的应用（9-3，9-4），关于集成运放的工作原理和内部结构留给要深入了解集成运放同学自学。 集成运放的应用，最早开始于模拟量的运算，随着集成电路技术的迅速发展，集成运放的性能得到了很大程度的改进和提高，从而使集成运放的应用日益广泛。集成运放的应用电路从功能上分有信号运算、信号处理、信号产生电路等。信号运算一般应包括比例运算、加减运算、积分和微分运算、对数和反对数运算、除法运算等；信号处理电路包括有源滤波、电压比较器和采样保持电路等；信号产生电路是利用运放产生正弦信号和各种非正弦信号等。

  3. +Ucc 反相输入端 - 输出端 + 同相输入端 -Ucc 认识集成运算放大器。 目前集成运放常见封装方式有圆金属壳式和双列直插式封装，后者居多。双列直插式有8、10、12、14、16管脚等种类，虽然它们的外引线排列日趋标准化，但各制造厂仍略有区别。因此，使用运放前必须查阅有关手册，辨认管脚，以便正确连线。 在这些管脚中，有一个同相输入端、一个反相输入端和一个输出端，有正、负电源输入端和公共地端。此外根据设计的不同要求还有若干个外接调零端。至少有一个外接调零端。

  4. 集成运算放大器的常用技术指标 开环增益：器件输出电压同相应输入电压的比值。它表示器件放大倍数的大小 电压增益：输出电压变化量同相应输入电压变化量比值 电源电压范围：器件正常工作的电源电压变化范围。 电源电流：器件输入为0、输出开路、正常工作时从电源拉出的电流 输入失调电压：使器件输出0V时的输入电压。 输入电阻：在一个输入端接地时，输入电压的变化量与输出电流变化两的比。 输入电压范围：使器件能够正常工作的输入电压的变化范围。 电源电压拟制比：电源电压规定的变化量与此范围内是如失调电压变化量之比。 共模拟制比：开环增益与共模增益的比值，单位是dB。 带宽：电压增益降至低频率值以下3dB时的频率。 转换时间：输入大的阶跃信号后，受内部限制可以得到输出电压的变化速率。

  5. Uo(V) 10V -0.4 -0.2 -0.3 -0.1 0.1 0.2 0.3 0.4 Uid(mV) -10V 线性区 + - Uid - + + Uo - + uidrid - - Aod + rouo 集成运算放大器的重要指标 开环差模电压放大倍数Aod：一般Aod越大越好，理想情况Aod=  最大输出电压Uop-p：集成运放最大不失真输出电压的峰--峰值。例如F007若电源电压为15V，Uop-p=  10V，若Aod=105，则Uid= 0.1mA 差模输入电阻rid：差模输入电阻越大越好，理想情况rid=。 输出电阻ro：输出电阻越小，说明带负载能力越强。理想情况ro=0

  6. 使用集成运放应注意的问题 一、使用运放首先做的工作 1. 集成运放的引脚多少 2. 参数测量 3.调零或调整偏置电压 4. 消除自激振荡 二、保护措施 1. 输入保护 2. 输出保护 3. 电源端保护 三、输出电压与输出电流的扩展 1. 提高输出电压 2. 增大输出电流

  7. - Uid + Aod + U- - + Uo - + U+ - 集成运算放大器电路的分析方法 集成运放工作在线性区时，输入与输出的关系满足如下关系： 由于集成运放的Aod= ，所以集成运放的实际应用中都加入反馈。 1. 加入负反馈的两个重要结论 ①反相输入端与同相输入端近似等电位，即U+U-。 “虚短路” ②输入电流为零，即i=0，因为rid= 。 “虚断路” 2. 加入正反馈的两个重要结论 ①输出只有两种可能取值。 ②输入电流为零，即i=0，因为rid= 

  8. ifRf i1R1 ui Rpuo - A + 由集成运放构成的信号运算电路的分析 比例运算电路 所谓比例运算就是输出量和输入量成比例关系 利用“虚短路”和输入电流为0可得 由式可知，输出电压与输入电压成比例，且相位相反，其比例系数只与Rf/R1有关，而与运放参数无关。 输入电阻为：

  9. ifRf R1 Rpuo ui - A + Rf R1 ui1 R2uo ui2 R3 - A + 由刚才的分析知，输入电压与输出电压成比例，但相位相反，若欲使输出电压与输入电压成比例，且同相位，则可有下列电路得到。 差动比例运算电路： 为了使输入端平衡以提高共模拟制比，取R1=R2，Rf=R3

  10. ifRf i1R1i i2R2uo i3R3 Rp ui1 ui2 ui3 - A + R2 ui2 R1R2R2 R2 ui1 uo1uo - A + - A + 加、减法运算电路 加法运算电路。 平衡电阻Rp=R1//R2//R3//Rf 因为i=0，所以 若使R1=R2=R3=Rf，则 减法运算电路

  11. iCC iR R ui Rpuo - A + iRR iC C ui Rpuo - A + 积分、微分运算电路 积分电路就是将反相比例运算电路中的反馈电阻Rf用电容C来代替。 微分电路是将反相比例运算电路中的R1用电容C来代替。

  12. 0 -3 1 0 ωcω 0 ωcω 低通 高通 0 ωclω0ωchω 0 ωclω0ωchω 带通 带阻 R1Rf Ruo uI C - A + 有源滤波电路 滤波器就是能从信号中选出有用频率信号、衰减无用频率信号的电路。滤波器通常按它所能传输的信号频率范围分为： 一阶源滤波器
