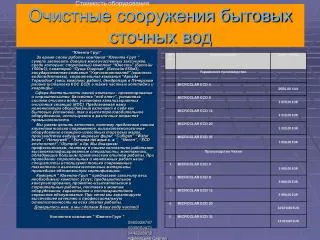

Очистные сооружения бытовых сточных вод

1. Стоимость оборудования Очистные сооружения бытовых сточных вод “Ювента-Груп” За время своей работы компания “Ювента-Груп ” сумела завоевать доверие многочисленных заказчиков, среди которых: спортивный комплекс “Юность” (бассейн 1500м3), санаторий “Пуща Озерная” (бассейн 650м3), государственная компания “Укрчастотнагляд” (комплекс водоподготовки), строительная компания “Аркада-Термодом” (весь комплекс работ), дендропарк в Печерском районе (установка КОС ECD) а также частные коттеджи и квартиры. Сфера деятельности нашей компании - проектирование и строительство бассейнов “под ключ”, установка систем очистки воды, установка канализационных очистных станций (КОС). Предлагаемая нами номенклатура оборудования включает в себя как бытовые установки, так и высокопроизводительное оборудование, используемое в различных отраслях промышленности. Мы умеем ценить качество, поэтому предлагаем нашим клиентам только современное, высокотехнологичное оборудование всемирно-известных торговых марок, производства ведущих мировых фирм: “Culligan” “Water boss”, “Honeywell”, “Europea del aqua s. a.”, “Necon”, “ECD environment”,”Olympia” и др. Мы доверяем профессионалам, поэтому в нашем коллективе работают высококвалифицированные специалисты, монтажники, обладающие большим практическим опытом работы. При проведении строительных и монтажных работ наши специалисты используют только современные технологии и высококачественные материалы, прошедшие обязательную сертификацию. Компания "Ювента-Груп" предлагает заказчику весь необходимый комплекс услуг: предварительное консультирование, проектно-изыскательские и строительные работы, поставка и монтаж оборудования, гарантийное и послегарантийное сервисное обслуживание. При этом мы гарантируем высочайшее качество и профессиональную ответственность на всех этапах работы. Доверьтесь нам, и мы сделаем Вашу воду чистой! Коллектив компании " Ювента-Груп " 0965928787 0939662471 0442328052 Афанасьев Сергей

2. Проблема сохранения окружающей среды, рационального использования природных ресурсов, в том числе и водных, является в настоящее время одной из наиболее актуальных. К числу наиболее опасных источников загрязнения, наносящих значительный ущерб окружающей среде, относятся сточные воды (стоки) от промышленных предприятий, жилых и общественных зданий и пр. Эти стоки, без предварительной очистки, могут загрязнять водоносные слои, водоемы различного назначения, являются распространителями опасных заболеваний. Современные технологии очистки сточных вод позволяют решить ряд задач: значительно уменьшить содержание вредных веществ и болезнетворных бактерий в очищенных сточных водах; получать минеральные удобрения; использовать очищенные сточные воды для технических целей и полива, а значит, экономить водные ресурсы. Специалисты подразделяют сточные воды на: - хозяйственно-бытовые, поступающие из раковин, ванн и унитазов жилых, общественных, коммунальных и промышленных зданий; - производственные, образующиеся при использовании воды в различных технологических процессах производства; - ливневые (атмосферные, дождевые или поверхностные), образующиеся на поверхности проездов, площадей, крыш и т.д. при выпадении атмосферных осадков. Большую опасность в санитарном отношении представляют хозяйственно-бытовые сточные воды, содержащие значительное количество гниющей органики (фекалий, пищевых отходов), различных болезнетворных бактерий и т.п. Значительное количество опасных для здоровья человека и окружающей среды загрязнений, содержащихся в сточных водах, делает невозможным непосредственный сброс их в природные водоемы без проведения очистки. В Украине растет количество коттеджей, увеличивается число отдельно расположенных объектов бытового назначения (кафе, ресторанов, и пр.). Сточные воды этих объектов необходимо очищать, чтобы снизить нагрузку на муниципальные очистные сооружения и уменьшить содержание загрязнений до допустимых норм сброса в хозяйственно-бытовую или ливневую канализационную сеть или водоем. Для выполнения этой важной функции нормативными актами предусмотрено использование локальных очистных сооружений. Показатели качества очистки сточных вод Одним из важных показателей качества очищенной воды является параметр «БПК полн.» (полная биологическая потребность в кислороде). По санитарным нормам БПК полн. очищенных сточных вод, сбрасываемых в водоемы хозяйственно-бытового назначения, не должна превышать 3 мг/л при 20°С (т.е. после очистки сточной воды в одном ее литре должно содержаться не более 3 мг кислорода для окисления оставшихся загрязнений). Кроме того, показателями качества очистки сточных вод являются предельно допустимые концентрации (ПДК) загрязнений по взвешенным веществам, нефтепродуктам и т.п. Очистные сооружения, в том числе и малые, очищают сточные воды только до значения БПК полн. = 15-25 мг/л. Воду, очищенную до такого состояния, можно сливать в грунт, который проводит естественную доочистку воды. При этом БПК для каждой местности имеет свое значение. Типы очистных сооружений Выбор типа очистного сооружения осуществляют исходя из: требований к степени очистки воды, которое определяется видом биореактора; пригодности почвы; близости расположения водоемов и уровня грунтовых вод. В очистных сооружениях применяют следующие виды биореакторов: биофильтры, аэротенки, дренажные поля (по другой терминологии - поля фильтрации, фильтрующий дренаж). В биофильтре вода очищается, проходя через фильтрующий наполнитель-прослойку из твердых частиц (пенополиуретана, и др.), на поверхности которых колонии бактерий (биопленка) разлагают взвешенные органические вещества на растворимые и нерастворимые в воде вещества. Степень очистки воды биофильтром, как правило, составляет 90-95%. В аэротенке очистка сточных вод происходит за счет интенсивного насыщения их кислородом воздуха. Воздух в аэротенк подает компрессор. Насос (эрлифт) перекачивает жидкость между отсеками аэротенка, поэтому она находится в постоянном движении. Кроме того, эрлифт обогащает жидкость кислородом. Степень очистки сточных вод аэротенком составляет 95%. После дополнительного обеззараживания степень очистки воды может составить 99%, а, значит, ее можно сбрасывать в любой природный водоем. Дренажное поле представляет собой систему подземных канав, выложенных слоями фильтрующего природного материала, в которые вставлены дренажные трубы. Почему не выгребная яма?

3. Ширина поля должна составлять примерно 80 см, глубина - 90 см, диаметр дренажной трубы - 16 см. Расстояние от границы дренажного поля до источника питьевой воды (своего и соседского) должно быть не меньше 30 м, до дома - 3 м, до изгороди соседа - 3 м. Дренажная труба перфорирована по бокам, при этом уровень нарезки дренажных отверстий высокий у начала трубы и низкий на ее конце. Для зданий, в которых проживает не более 25 человек, для очистки сточных вод достаточно септика. В состав же очистного сооружения для кафе, ресторана, учитывая их специфику, необходимо кроме септика обязательно включать сепаратор жира, представляющий собой резервуар, в котором временной интервал между входом и выходом стоков составляет 4 с (в течение этого времени жир успевает всплыть на поверхность). Выбор очистного сооружения осуществляют, исходя из: объема и состава сточных вод, характера их поступления в очистную систему (равномерное, залповое); требований к сбросу очищенных стоков (ПДК загрязнений после очистки, значения которых определяют от предполагаемого места сброса); свойства грунта и климатические условия в месте установки очистного сооружения; площади, отводимой под очистное сооружение; наличия источников электроэнергии. Различают, как известно, два способа обработки сточных вод - континуальный, когда сточные воды обрабатываются, передвигаясь из одной зоны очистных сооружений в другую, и дисконтинуальный, когда сточные воды проходят все циклы очистки в одном пространстве сооружения путем чередования условий в нем - аэрация, перемешивание, отстаивание, откачка очищенных сточных вод и избыточного активного ила. Эти два способа имеют свои достоинства и недостатки. Континуальный способ не обеспечивает нормативного качества очищенных сточных вод небольших объемов. Этот способ требует строгого контроля над концентрацией активного ила, так как накопление ила в системе приводит к его выносу из установки при залповом поступлении сточных вод. Одним из главных недостатков континуального способа является залегание и последующее загнивание активного ила во вторичных отстойниках. Отсутствует ритмичность чередования восстановительных и окислительных процессов. При континуальном способе, в период минимальных и максимальных притоков, нарушается расчетное время обработки сточных вод в сооружениях. Серьезной проблемой этой системы является также необходимость удаления плавающих загрязнений с поверхности отстойников - жиров, частиц активного ила и т.п. Дисконтинуальный способ не имеющий указанных проблем, имеет свои недостатки. Активный ил в системе, адаптированный к сточным водам определенного состава, для очистки следующей порции поступающих сточных вод требует определенного времени на адаптацию, в течение которого процесс очистки значительно ухудшается. Как только пройдет его частичная адаптация, в очередном цикле поступают новые сточные воды и проблемы повторяются. В такой системе также не соблюдается один из основных законов инженерной химии - процесс должен продолжаться настолько долго, насколько это возможно. Поскольку реакторы рассчитываются на 4-х часовой цикл очистки, в течение которого окисляются только легкоокисляемые органические загрязнения, степень очистки сточных вод недостаточна. К положительным качествам дисконтинуальной системы можно отнести возможность удерживать высокую концентрацию активного ила в системе без опасения его выноса из установки, так как отстаивание сточных вод в таких системах происходит в состоянии покоя, без движения очищаемых сточных вод. Следующим важным преимуществом является отсутствие необходимости решать проблему удаления плавающих загрязнений с поверхности отстойников, так как очищенные сточные воды откачиваются из реактора активации в конце фазы отстаивания, из осветленного слоя под уровнем воды. Для стабильной и эффективной очистки сточных вод малые очистные сооружения должны: - иметь достоинства континуальной и дисконтинуальной систем очистки, но не иметь их недостатков; - автоматически удерживать необходимые параметры биологической очистки в условиях резко переменных органических и гидравлических нагрузок; - работать без постоянного обслуживающего персонала; - справляться с залповым сбросом стока не менее 25% суточного расхода, без выноса ила из установки; - система очистки сточных вод должна быть энергосберегающей; - иметь многоконтурную рециркуляцию возвратного активного ила; - обеспечивать многостадийную денитрификацию независимо от количества поступающих сточных вод; - отстаивание очищенной воды должно проходить в состоянии покоя, без движения воды; - поддерживать жизнедеятельность микроорганизмов активного ила при длительном отсутствии поступления сточных вод; . ECD environment

4. Всё вышеперечисленное было реализовано в новой энергосберегающей технологии ECD Environment. Канализационныеочистныесооружения(КОС) фирмы"ECD environment" предназначены для очистки сточных вод от индивидуальных источников загрязнении такихкак: жилые дома, коттеджи, усадьбы, гостиницы, рестораны, хутора, небольшие населенные пункты, группы жилых домов, или каких-либо иных объектов, которые невозможно подключить к обычной централизованной канализационной сети. Для этих объектов фирма «Ювента-Груп», официальный представитель фирмы "ECD environment" , поставляет две серии КОС Серия МИКРОКЛАР рассчитана на производительность до 25 Э.Ж. (эквивалентных жителей), а серия МИНИКЛАР, - от 35 до 500 Э.Ж. Благодаря простоте конструкции и малым размерам, эти локальные очистные весьма выгодны также при реконструкции устаревших септиков, что даёт существенную экономию, как в области финансовых расходов, так и в области эффективности и полностью совпадают с требованиями современного жилищного строительства. Позволяет очистку стоков, которые образуются в бытовых условиях, т.е. при эксплуатации ванных автоматических стиральных и посудомоющих машин, санузлов и т.п. Использование технологического оборудования очистных серий МИКРОКЛАР или МИНИКЛАР позволяет интенсифицировать работу существующих КОС с минимальными капиталозатратами. Весьма перспективным и показательным является использование этих очистных в децентрализованных системах канализации в качестве локальных канализационных очистных сооружений. Таким образом, значительно снижаются инвестиционные затраты, потому что отпадает необходимость в строительстве перекачивающих канализационных насосных станций и километры самотечных сборных канализационных сетей для сбора и подачи стоков на центральные КОС. 0965928787 0939662471 0442328052 Афанасьев Сергей

5. Описание станции ОССВ для 4-12 лиц

6. Описание процесса очистки и технические характеристики

7. ОПИСАНИЕ ТЕХНОЛОГИИ И ОБОРУДОВАНИЯ МИКРОКЛАР Биологические очистные серий МИКРОКЛАР и МИНИКЛАР представляют собой типы реакторов, объединяющих активационную и сепарационную часть в единой ёмкости. Активация работает с весьма низко нагружаемым активным илом, для отделения воды от активного ила применяется флюидный фильтр, который образуется иловым туманом. Эта технология известна пол названием USBF. В очистных серии МИНИКЛАР высших производительностей целесообразно использование реологического уплотнителя ила - РЕОВИТ, увеличивающего объём хранения избыточного активного ила, что повышает экономичность в эксплуатации. В очистных с использованием технологии USBF нет необходимости в применении регулирующей емкости или подключения септика, также не требуется никакого отопления или специального укрытия очистной станции в зимний период. В ходе эксплуатации очистных вовсе не применяются химикаты. Очистные работают всего лишь с использованием воздуходувки, подающей сжатый воздух к аэрационным элементам и одновременно осуществляет рециркуляцию активной смеси. Очистные МИКРОКЛАР и МИНИКЛАР являются готовыми изделиями заводского изготовления. Очистные типа МИКРОКЛАР сконструированы, как круглые в плане цилиндрические пластмассовые ёмкости. Очистные типа МИНИКЛАР сконструированы, как прямоугольные в плане, пластмассовые ёмкости, в виде контейнера. Эти ёмкости являются прочными самонесущими модулями, внутри которых смонтировано технологическое оборудование. Очистные, как правило, размещаются подземно и монтируются непосредственно вблизи объекта (не требуется охранная санитарная зона). Высококвалифицированные специалисты фирмы осуществляют подключение КОС на приток, вытек и пуск в эксплуатацию. В случае реконструкции или интенсификации старых, либо неработающих КОС, имеется возможность эффективного использования уже существующих ёмкостей, смонтировав в них технологическое оборудование, что, в конечном итоге, приводит к экономии инвестиционных затрат. В случае поступления стоков из кухонь общественного питания: рестораны, кафе, столовые и т.д. и т.п., - необходима очистка стоков от жиров, т.е. необходимо установить жироловку. МИНИКЛАР

8. ПРЕИМУЩЕСТВА ТЕХНОЛОГИИ USBF В ОЧИСТНЫХ «ECD environment» Высокое качество очищенной воды: Параметры очищенной воды на выходе с большим резервом удовлетворяют требованиям государственных норм, которые служат нормативами по выпуску очищенных стоков (в соответствии с таблицей). Параметры очищенной воды на выпуске из КОС таковы, что позволяют её использование, как техническую воду. По согласованию с водохозяйственными органами, представляется возможным эту очищенную воду сбрасывать в реку, дождевую канализацию или водоем. Низкие эксплуатационные затраты: Минимальные затраты на вывоз избыточного биологического ила существенно влияют на снижение эксплуатационных затрат. При соблюдении правил эксплуатации, гарантируется, не токсичность избыточного ила, который является аэробно стабилизированным и успешно может быть использован, как удобрение и, таким образом, уменьшаются затраты на его вывоз и складирование. Низкое потребление электроэнергии и минимальный суточный прирост избыточного активного ила обеспечивает низкую себестоимость очистки стоков. Периодичность выгрузки избыточного ила зависит от нагрузки КОС и колеблется в пределах 1- 2 раза в 1 год. Простота и малые размеры оборудования: Простота конструкции технологического оборудования позволяет приспособить размеры и форму очистной в соответствии с требованиями конкретных проектов. Малые габариты радикально снижают размеры площадей застройки. Полное удаление запаха: Очистные с использованием технологии USBF не производят первичный ил, а применяемый аэробный принцип очистки исключает гнилостные процессы, которые являются источником зловония. Простота в эксплуатации: Избавление от всех вращающихся механических частей оборудования, которые, зачастую, являются причиной поломок, - существенно повышает надёжность работы. Ёмкости очистных и технологическое оборудование изготовлены из полипропилена и нержавеющей стали и имеют практически неограниченный срок эксплуатации. На КОС МИКРОКЛАР распространяется гарантия 12 месяцев, на КОС МИНИКЛАР, - распространяется гарантия 24 месяца.

9. При подборе оборудования и проектировании строительных работ необходимо учитывать: 1.Объём стоков (м3/сутки) или кол-во проживающих (эквивалент жителей); 2.Уровень грунтовых вод (если глубже чем 2м относительно поверхности земли, то схема 1, если менее, то схема 2); 3.План-схема участка (по возможности); 4.Использование воды после очистки (полив, хоз. нужды, если нет, то устройство дренажного поля); 5.Выход канализационной трубы (глубина относительно нулевого уровня земли); 6.Расстоние от дома до станции очистки (уклон канализ. трубы 1-3см на 1м погонный – чем больше, тем лучше); 7.Дренажное поле (перфорированная (с дырочками) труба ø 160 обсыпанная щебнем и песком) – на каждого жителя ≈ 3м3; уклон дренажной трубы 0,5-1см на 1м погонный; 8.Дренажная труба обсыпается щебнем (фракция 20-40мн) и песком (рис 1). На 1м3 дренажного поля необходимо: щебня ≈ 1-1,25т, песка ≈ 0,8-1,05т; 9.Сверху дренажного поля стелется полиетеленовая плёнка (рис. 1); 10.1. Контейнер (КОС) самонесущий и укладывается в подготовленную выемку грунта на фундаментную плиту из бетона, которая должна превышатьгоризонтальную проекцию (КОС). Фундаментная плита должна быть тщательно гладкая (без выступов) и горизонтальная. 10.2. Либо устанавливается в готовый колодец (бетонные кольца, или вылитый из бетона, или выложен из кирпича). Колодец гидроизолируется. 11.Если грунтовые воды не выше чем нижняя часть контейнера, то оборудование ставится на фундаментную плиту из бетона. Если грунтовые воды выше, то колодец необходимо сделать герметичным (бетонное кольцо с дном + гидроизоляция, или др. варианты), предварительно откачав воду. Или при наличии подземной воды надо выемку для фундаментной плиты из бетона обезводить подходящим дренажом с откачиванием воды. После посадки (КОС) на фундаментную плиту из бетона рекомендуется, нижнюю часть контейнера с превышающим дном бетонировать и таким способом образовать внешний балласт контейнера(КОС), чтобы не могло осуществиться вынесение (КОС), ее деформация включая уничтожение встроек. Размеры бетона рекомендуется уточнить у строительного проектанта, знающего местные геологические условия и высоту уровня нижней воды. схема 1 схема 2

10. Environment Products 12.Усадка (КОС) в выемку на фундаментную плиту возможна при помощи крана, полиспастом, на подвешенном соответствующим образом определенного размера помосте или вручную (только у маленьких типов). При подвеске контейнера на подвесные канаты крана или полиспаста, надо при помощи подходящих распорок обеспечить то, чтобы усилие от подвесных канатов, действующее на металлические ушка, действовало только вверх, а не в середину контейнера (может случиться деформация или уничтожение внутренних встроек). 13.При посадке контейнера на фундаментную плиту из бетона надо уделять внимание тому, чтобы из стен выемки не попали камни или комы земли между дном контейнера и фундаментной плитой!!! Может случиться деформация или уничтожение встроек. 14.После посадки контейнера (КОС) на фундаментную плиту из бетона выполняется подсоединение выпускного трубопровода. 15.При варианте без колодца (самонесущий) засыпание контейнера в выемке выполняется гравием с размерами зерна 6 - 12 мм (мелкая галька). Менее подходящими являются сеяная почва или песок. На наружную стену (оболочку) не должны попасть большие и острые камни, твердые комы и т.п., которые могут причинить прорыв оболочки (КОС) или ее деформацию. Одновременно с обсыпанием (КОС) заполняется чистой (производственной) водой до высоты максимального уровня, чтобы выровнять внутреннее и внешнее давления. Заполнение (КОС) водой возможно выполнить и до обсыпания, но никогда после засыпания. 16.После посадки (или и обсыпания) контейнера, надевается и присоединяется надставка. В надставке вырезается отверстие для подводящего трубопровода. 17.Компресор (воздуходувку) можно поместить - в канализированный объект, если длина воздушного трубопровода (шланга) не превышает прибл. 5 м - в самостоятельный ящик вблизи (КОС) - в надставку (КОС) 18. Электрический и воздушный распределители можно поместить в любом доступном и удобном месте. Электрический распределитель (КОС) подсоединяется на разводку эл. установки в помещении (230 В, 50 Гц) кабелем CYKY 3Cx1,5 . Эл. шина не является предметом поставки (КОС). Присоединение всегда должен выполнить работник с соответствующей электротехнической квалификацией. Подвод к распределителю (КОС) надо защищать однополюсным токовым предохранителем с током расцепления 30 мА в связи с однополюсным защитным автоматом 2,5 A. (Рис. 1)

11. ЕСD 4-60 размеры

12. План-схема монтажа КОС и устройства дренажного поля

13. Заключение гос. санэпидем экспертизы 0965928787 0939662471 0442328052 Афанасьев Сергей
