  1. 软包装加工技术 - 项目2 向华 广东轻工职业技术学院

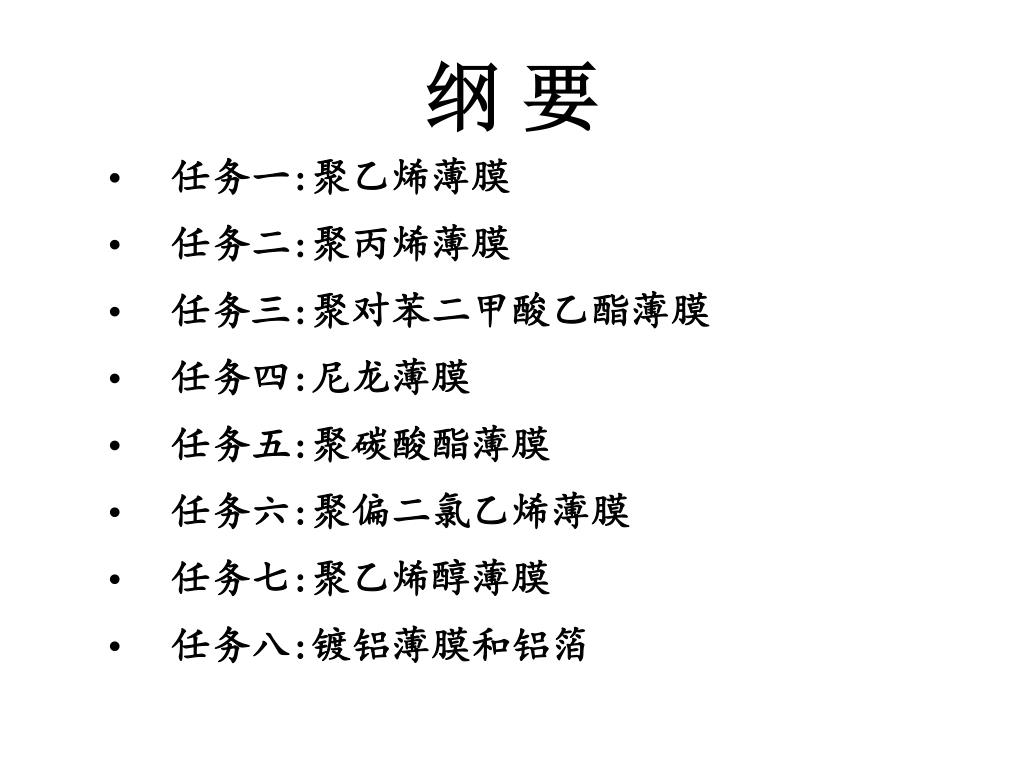

  2. 纲 要 • 任务一:聚乙烯薄膜 • 任务二:聚丙烯薄膜 • 任务三:聚对苯二甲酸乙酯薄膜 • 任务四:尼龙薄膜 • 任务五:聚碳酸酯薄膜 • 任务六:聚偏二氯乙烯薄膜 • 任务七:聚乙烯醇薄膜 • 任务八:镀铝薄膜和铝箔

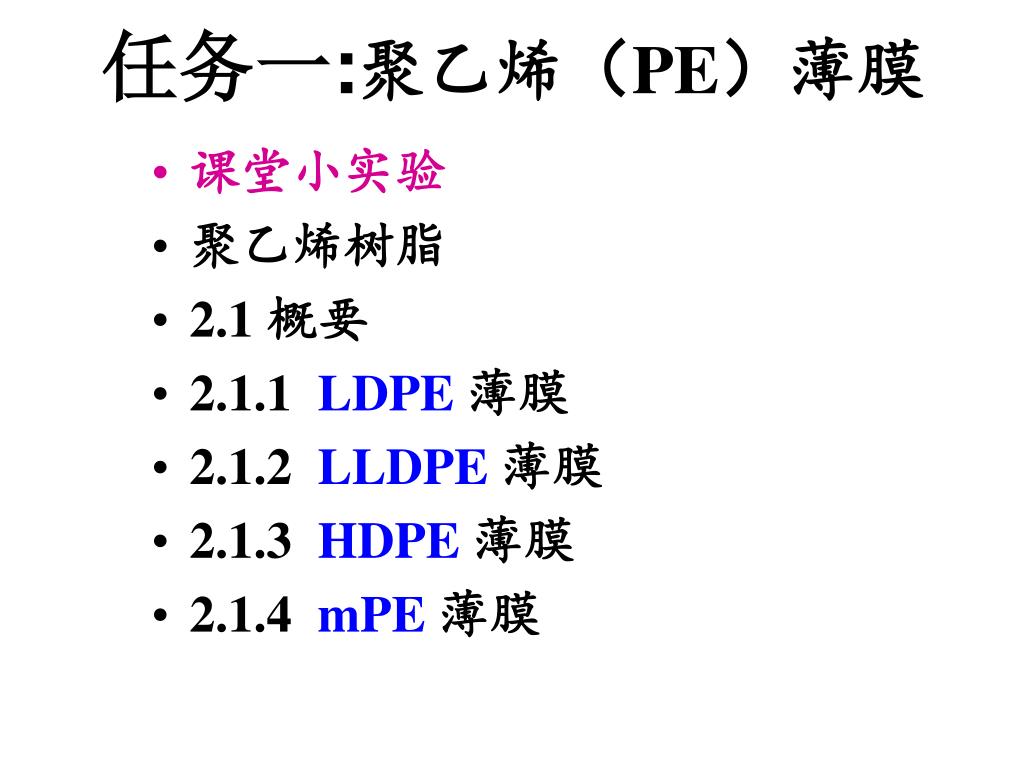

  3. 任务一:聚乙烯（PE）薄膜 • 课堂小实验 • 聚乙烯树脂 • 2.1 概要 • 2.1.1 LDPE薄膜 • 2.1.2 LLDPE薄膜 • 2.1.3 HDPE薄膜 • 2.1.4 mPE薄膜

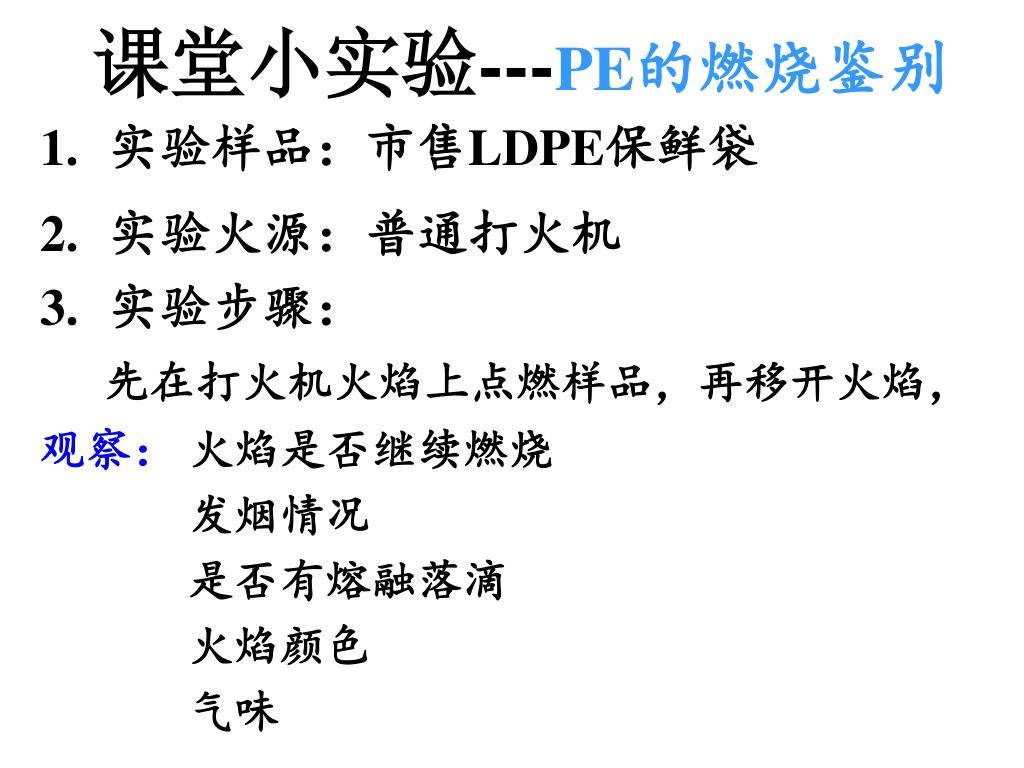

  4. 课堂小实验---PE的燃烧鉴别 • 实验样品：市售LDPE保鲜袋 • 实验火源：普通打火机 • 实验步骤： 先在打火机火焰上点燃样品，再移开火焰， 观察： 火焰是否继续燃烧 发烟情况 是否有熔融落滴 火焰颜色 气味

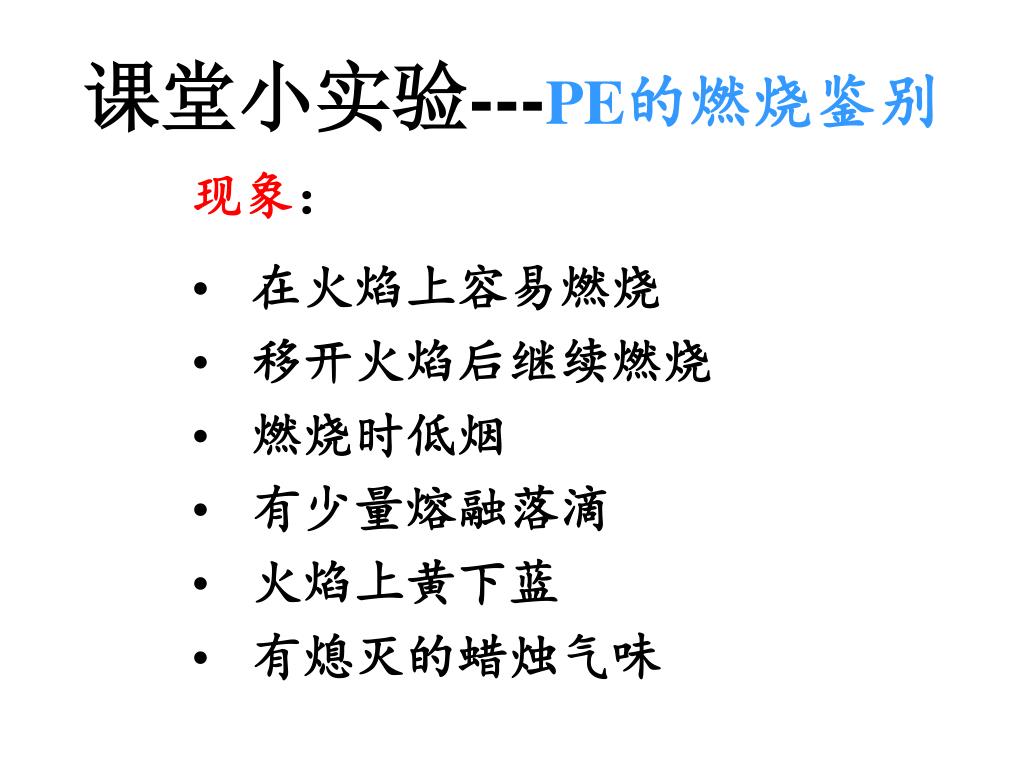

  5. 课堂小实验---PE的燃烧鉴别 现象： • 在火焰上容易燃烧 • 移开火焰后继续燃烧 • 燃烧时低烟 • 有少量熔融落滴 • 火焰上黄下蓝 • 有熄灭的蜡烛气味

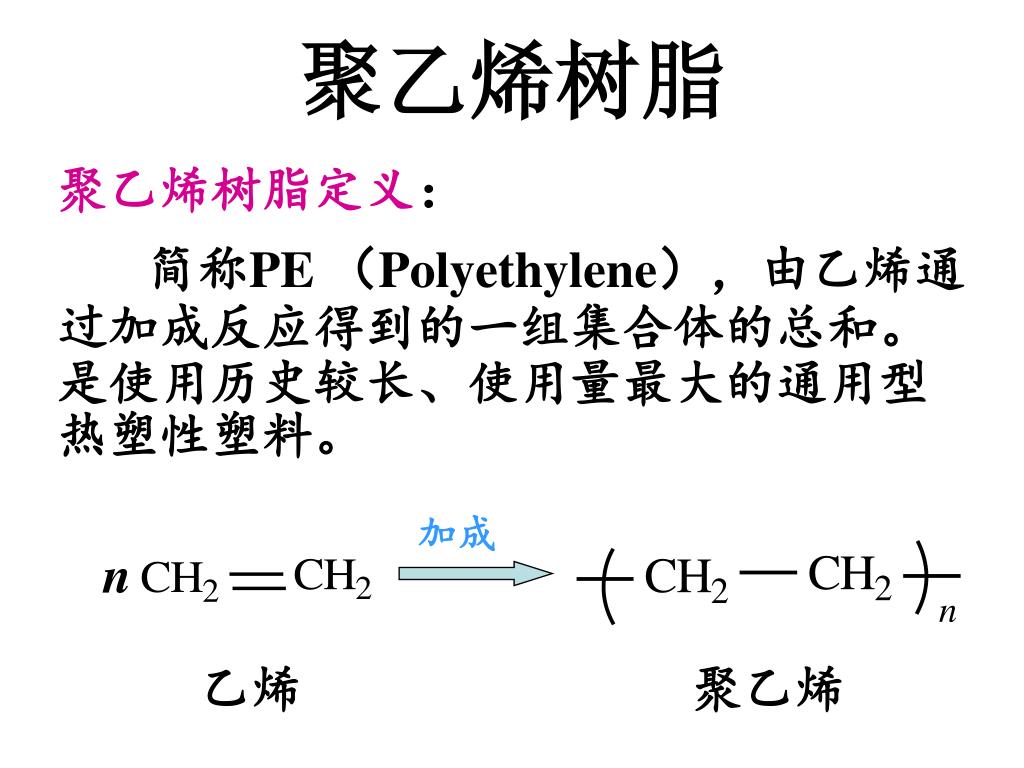

  6. 聚乙烯树脂 聚乙烯树脂定义： 简称PE （Polyethylene），由乙烯通过加成反应得到的一组集合体的总和。是使用历史较长、使用量最大的通用型热塑性塑料。 加成 n 乙烯 聚乙烯

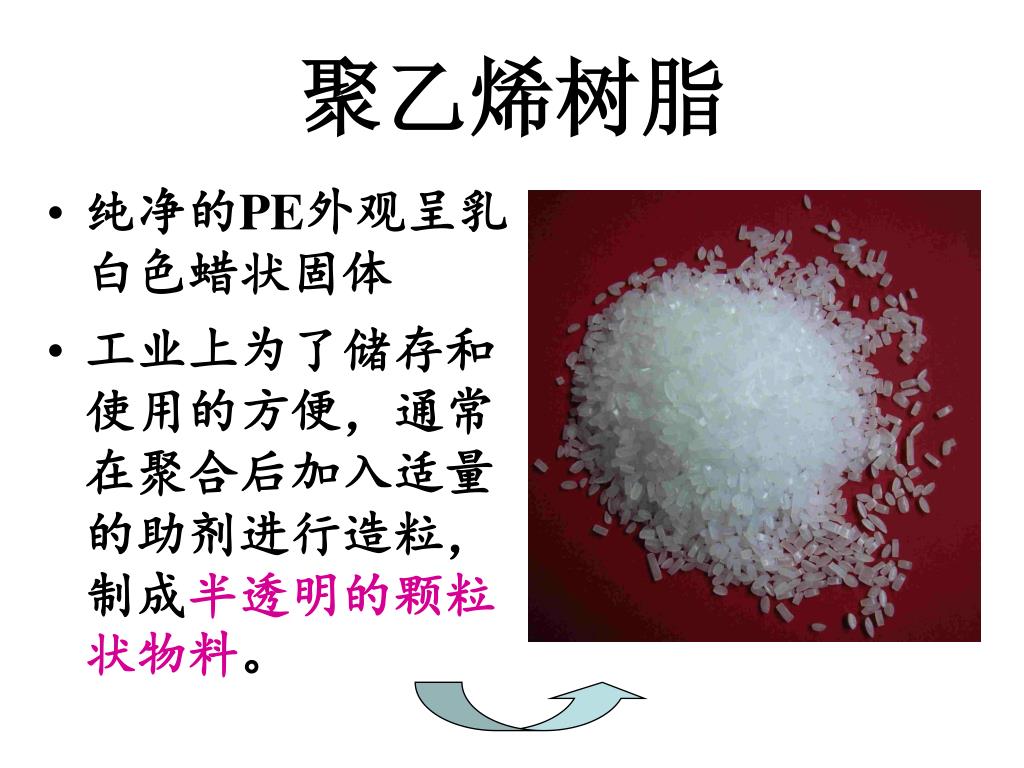

  7. 聚乙烯树脂 • 纯净的PE外观呈乳白色蜡状固体 • 工业上为了储存和使用的方便，通常在聚合后加入适量的助剂进行造粒，制成半透明的颗粒状物料。

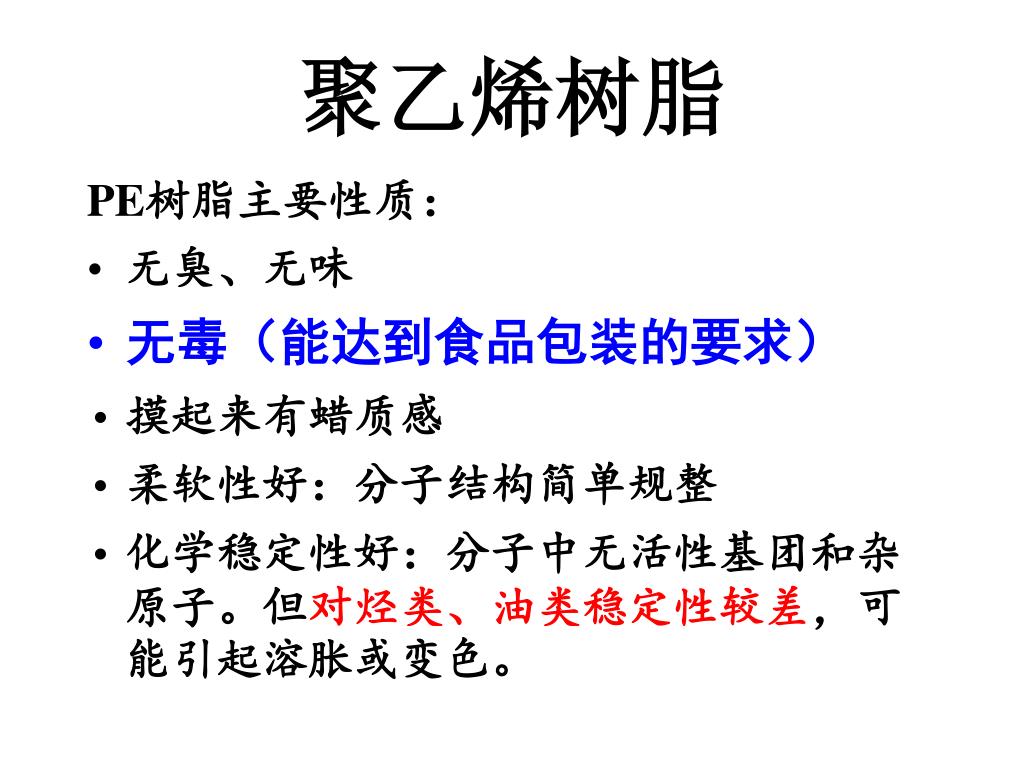

  8. 聚乙烯树脂 PE树脂主要性质： • 无臭、无味 • 无毒（能达到食品包装的要求） • 摸起来有蜡质感 • 柔软性好：分子结构简单规整 • 化学稳定性好：分子中无活性基团和杂原子。但对烃类、油类稳定性较差，可能引起溶胀或变色。

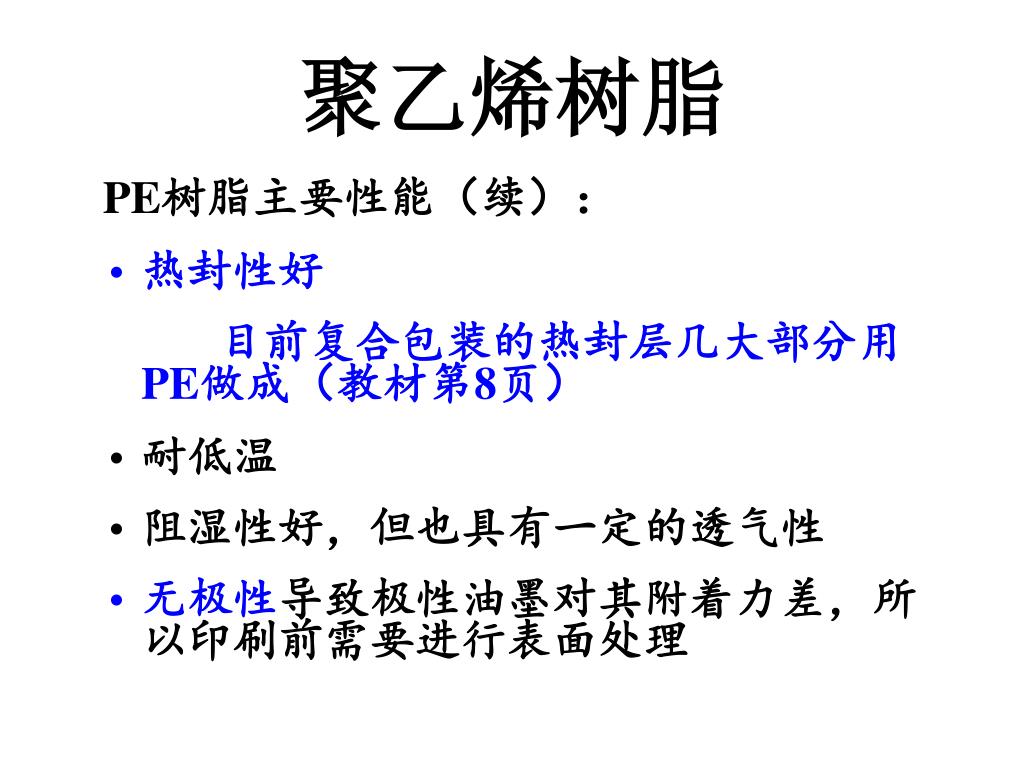

  9. 聚乙烯树脂 PE树脂主要性能（续）： • 热封性好 目前复合包装的热封层几大部分用PE做成（教材第8页） • 耐低温 • 阻湿性好，但也具有一定的透气性 • 无极性导致极性油墨对其附着力差，所以印刷前需要进行表面处理

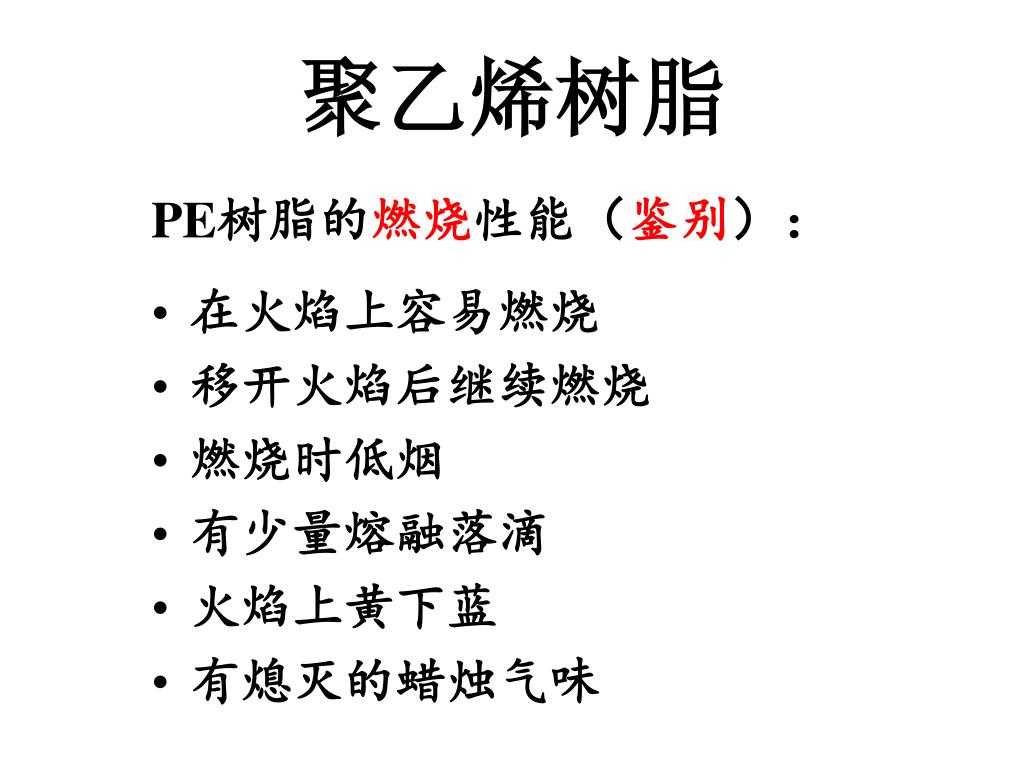

  10. 聚乙烯树脂 PE树脂的燃烧性能（鉴别）： • 在火焰上容易燃烧 • 移开火焰后继续燃烧 • 燃烧时低烟 • 有少量熔融落滴 • 火焰上黄下蓝 • 有熄灭的蜡烛气味

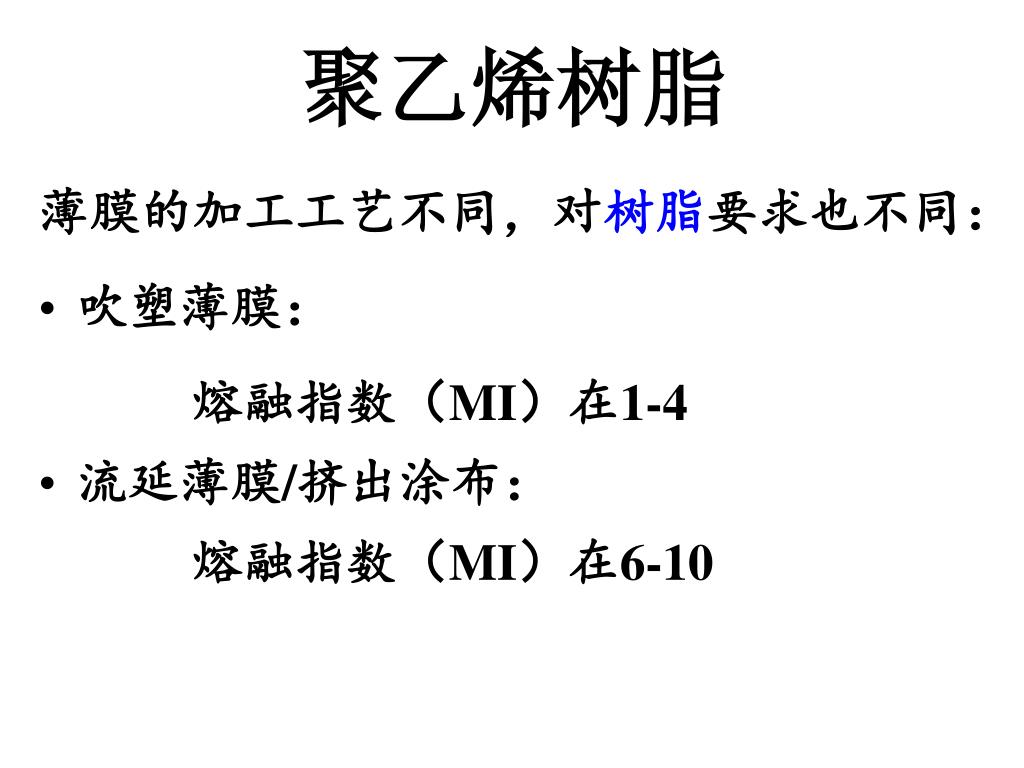

  11. 聚乙烯树脂 薄膜的加工工艺不同，对树脂要求也不同： • 吹塑薄膜： 熔融指数（MI）在1-4 • 流延薄膜/挤出涂布： 熔融指数（MI）在6-10

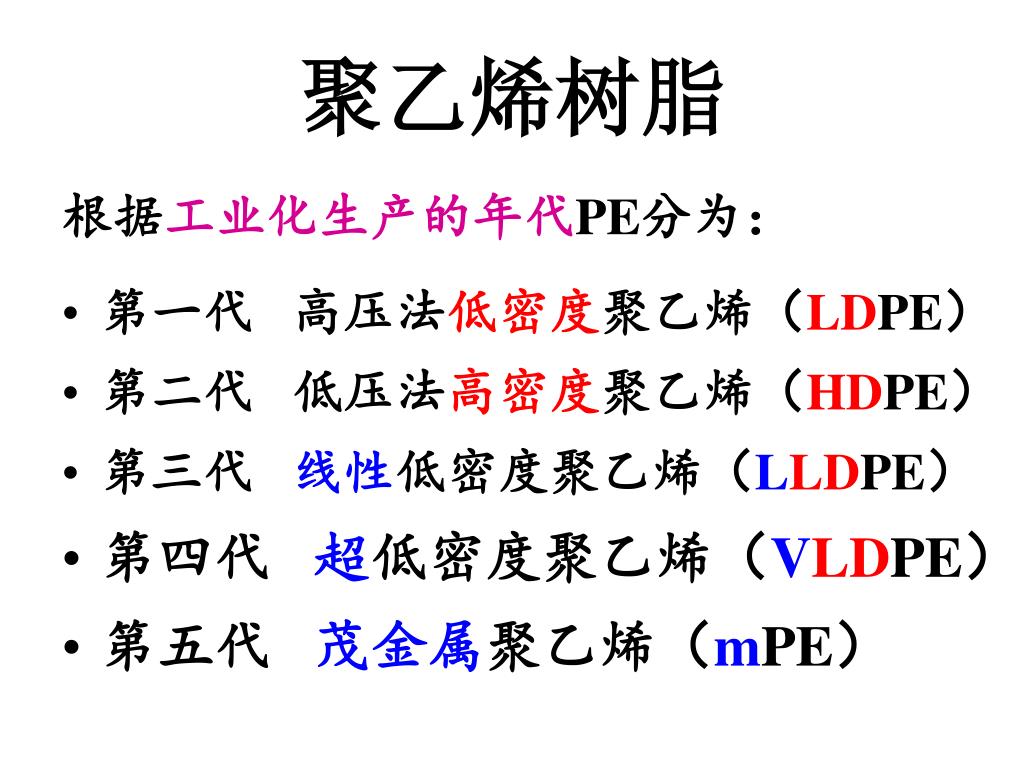

  12. 聚乙烯树脂 根据工业化生产的年代PE分为： • 第一代 高压法低密度聚乙烯（LDPE） • 第二代 低压法高密度聚乙烯（HDPE） • 第三代 线性低密度聚乙烯（LLDPE） • 第四代 超低密度聚乙烯（VLDPE） • 第五代 茂金属聚乙烯（mPE）

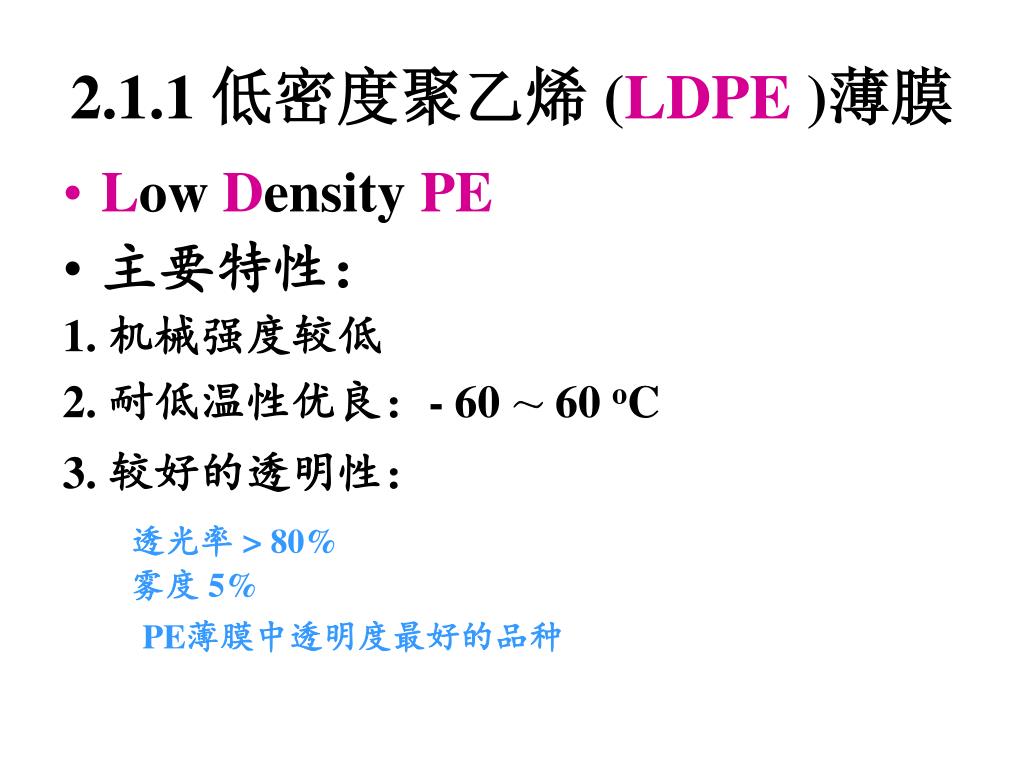

  13. 2.1.1 低密度聚乙烯 (LDPE )薄膜 • Low Density PE • 主要特性： 1. 机械强度较低 2. 耐低温性优良：- 60 ～ 60 oC 3. 较好的透明性： 透光率 > 80% 雾度 5% PE薄膜中透明度最好的品种

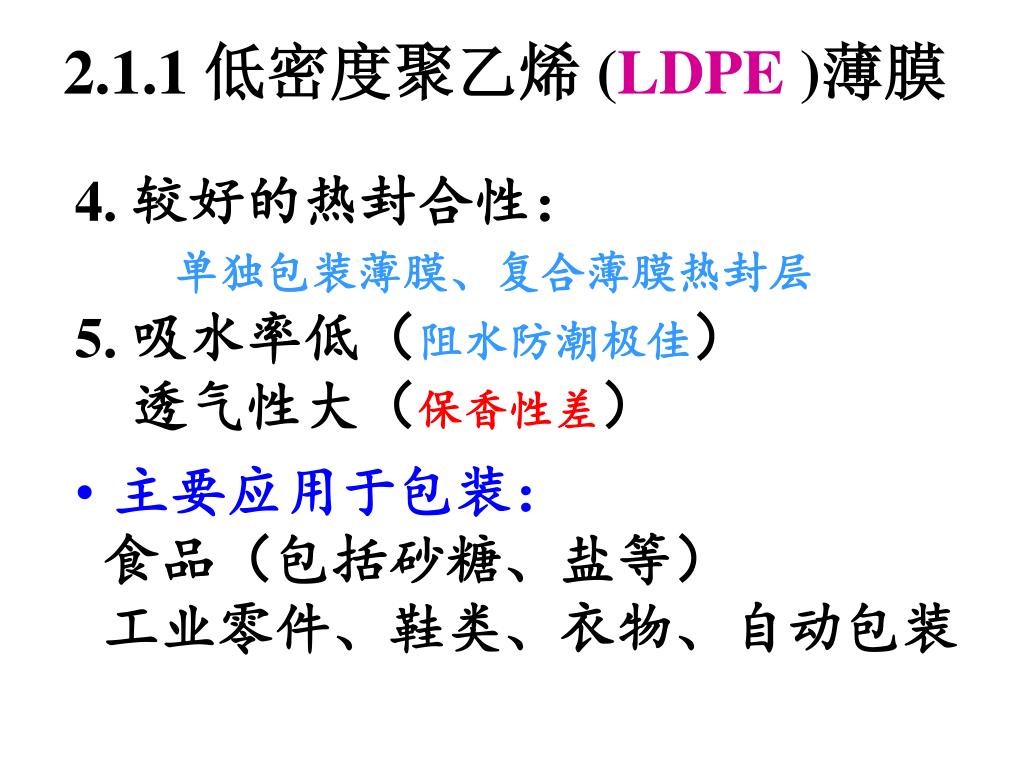

  14. 2.1.1 低密度聚乙烯 (LDPE )薄膜 4. 较好的热封合性： 单独包装薄膜、复合薄膜热封层 5. 吸水率低（阻水防潮极佳） 透气性大（保香性差） • 主要应用于包装： 食品（包括砂糖、盐等） 工业零件、鞋类、衣物、自动包装

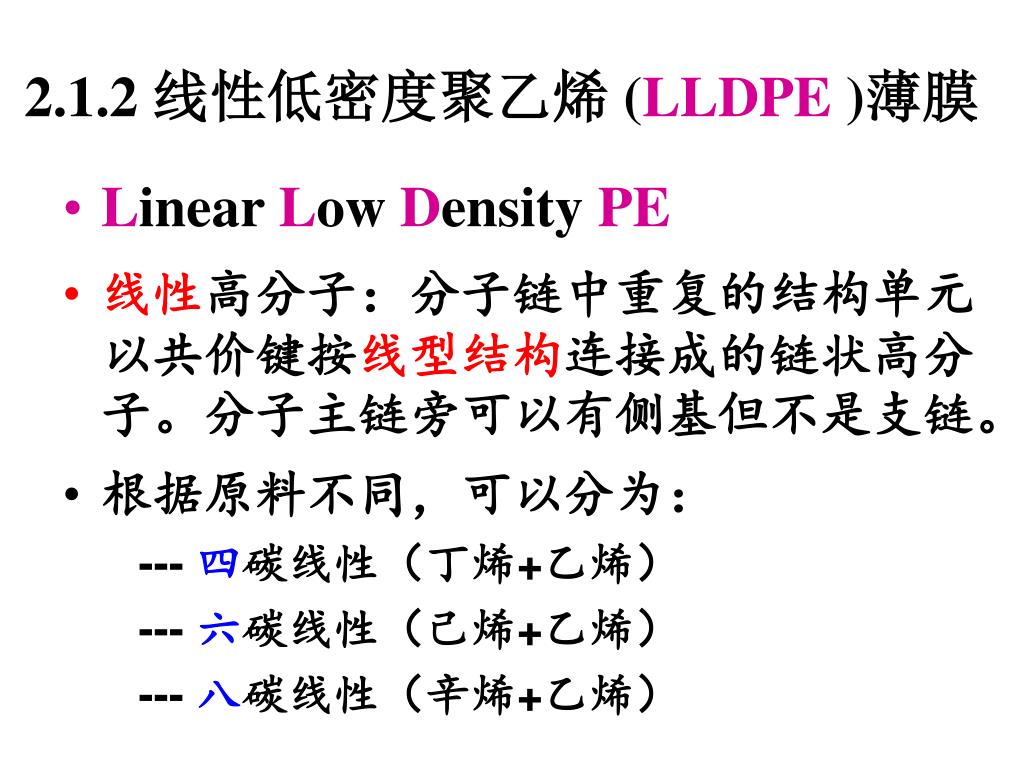

  15. 2.1.2 线性低密度聚乙烯(LLDPE )薄膜 • Linear Low Density PE • 线性高分子：分子链中重复的结构单元以共价键按线型结构连接成的链状高分子。分子主链旁可以有侧基但不是支链。 • 根据原料不同，可以分为： --- 四碳线性（丁烯+乙烯） --- 六碳线性（己烯+乙烯） --- 八碳线性（辛烯+乙烯）

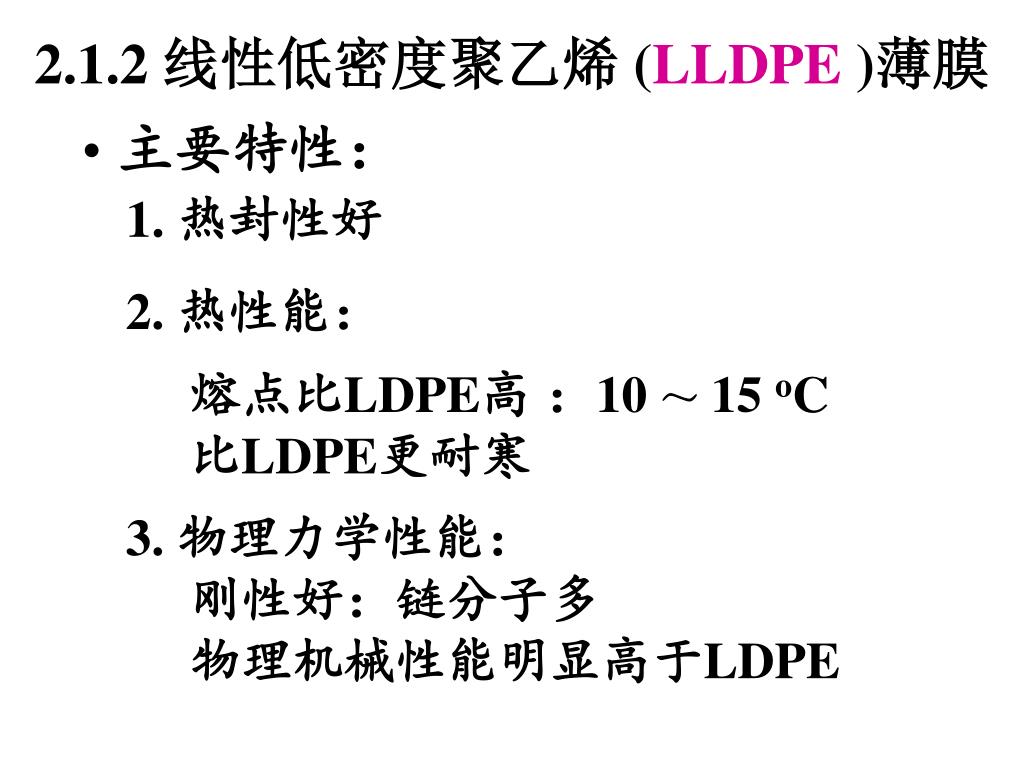

  16. 2.1.2 线性低密度聚乙烯(LLDPE )薄膜 • 主要特性： 1. 热封性好 2. 热性能： 熔点比LDPE高 ：10 ～ 15 oC 比LDPE更耐寒 3. 物理力学性能： 刚性好：链分子多 物理机械性能明显高于LDPE

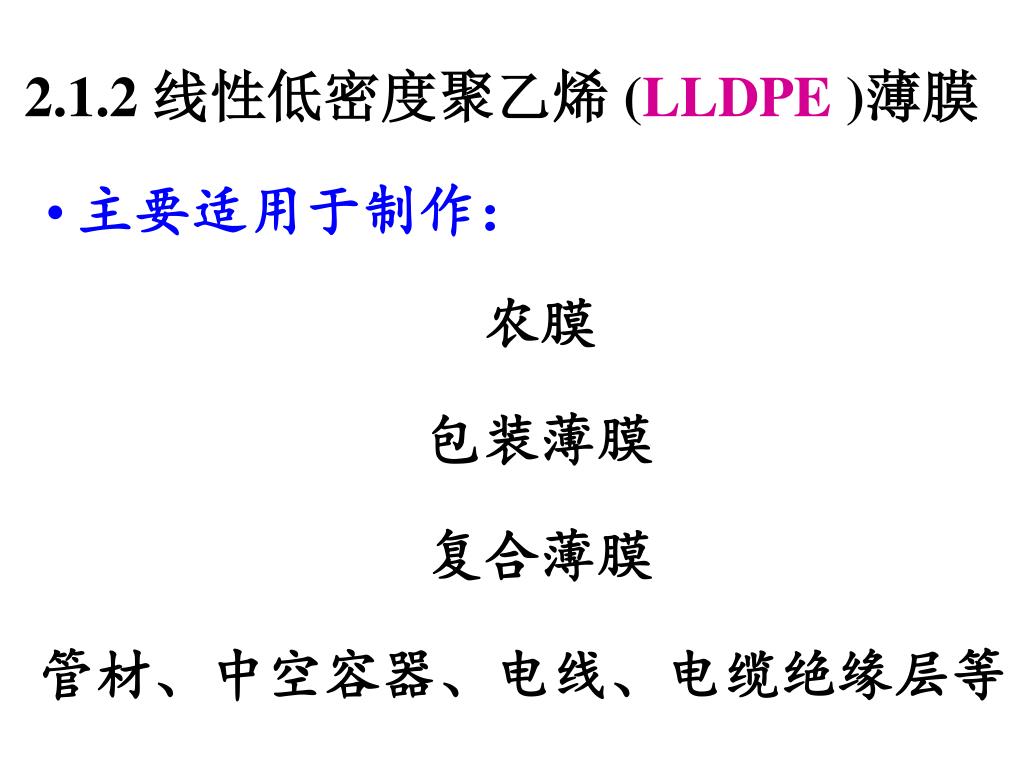

  17. 2.1.2 线性低密度聚乙烯(LLDPE )薄膜 • 主要适用于制作： 农膜 包装薄膜 复合薄膜 管材、中空容器、电线、电缆绝缘层等

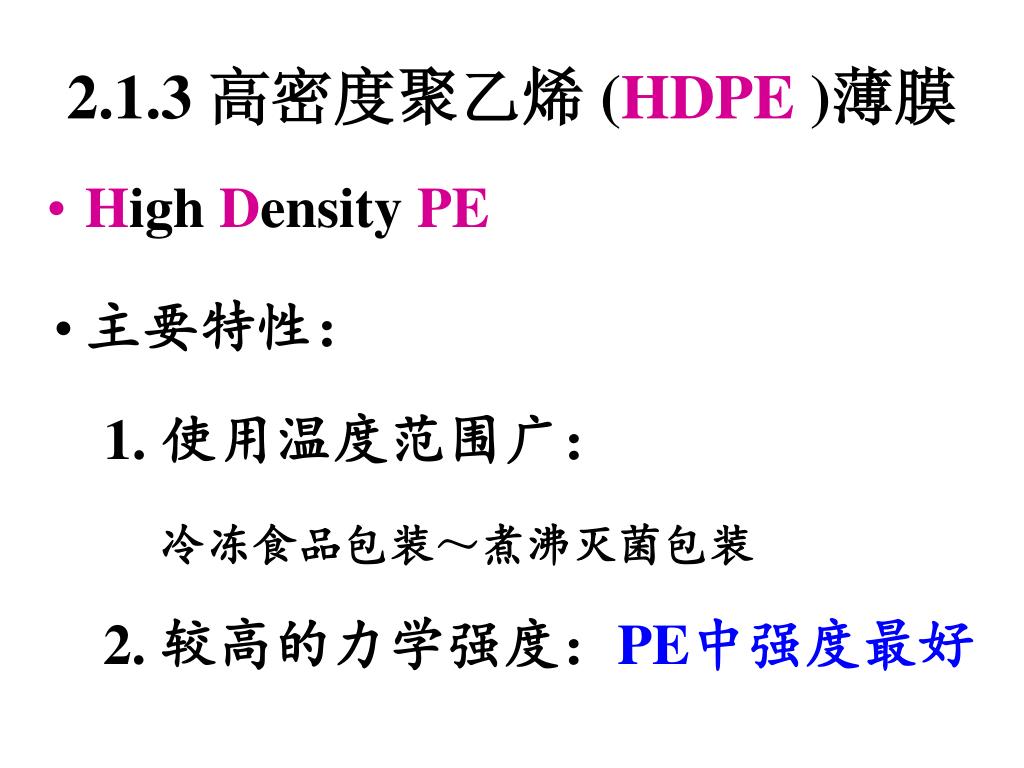

  18. 2.1.3 高密度聚乙烯(HDPE )薄膜 • High Density PE • 主要特性： 1. 使用温度范围广： 冷冻食品包装～煮沸灭菌包装 2. 较高的力学强度：PE中强度最好

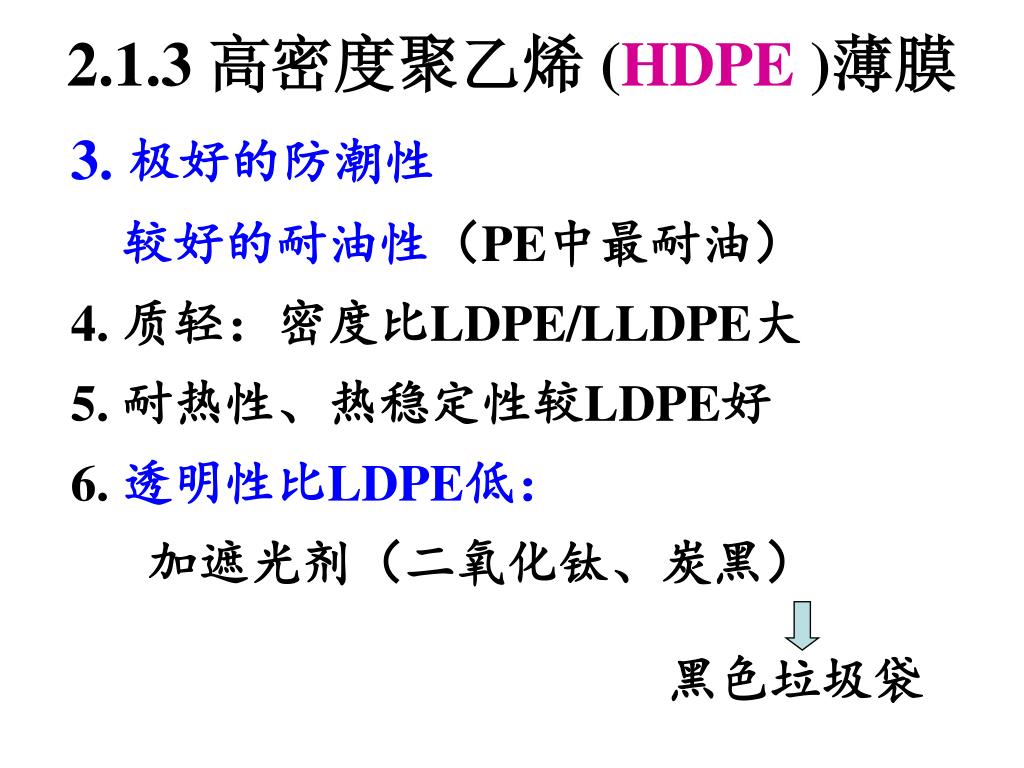

  19. 2.1.3 高密度聚乙烯(HDPE )薄膜 3. 极好的防潮性 较好的耐油性（PE中最耐油） 4. 质轻：密度比LDPE/LLDPE大 5. 耐热性、热稳定性较LDPE好 6. 透明性比LDPE低： 加遮光剂（二氧化钛、炭黑） 黑色垃圾袋

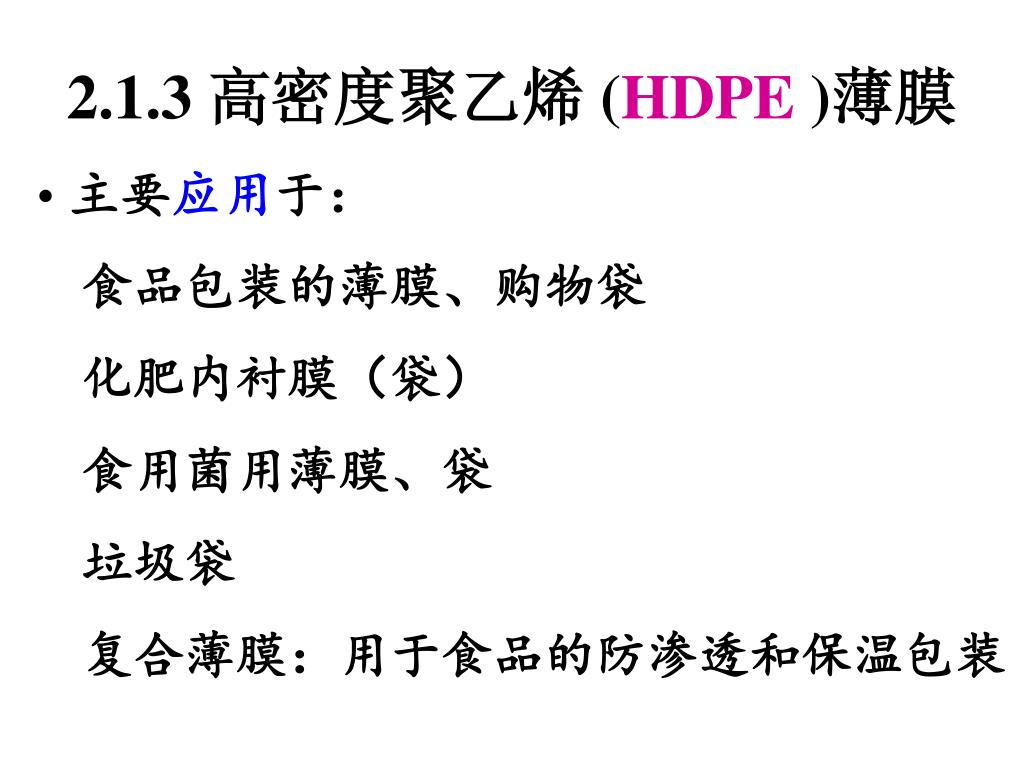

  20. 2.1.3 高密度聚乙烯(HDPE )薄膜 • 主要应用于： 食品包装的薄膜、购物袋 化肥内衬膜（袋） 食用菌用薄膜、袋 垃圾袋 复合薄膜：用于食品的防渗透和保温包装

  21. 2.1.4 茂金属聚乙烯(mPE )薄膜 • 茂金属聚乙烯是20世纪 90 年代聚烯烃工业最重要的技术进展。 • 是使用茂金属(MAO) 为聚合催 化剂生产出来的聚乙烯，在性能上与传统的 Ziegler-Natta 催化剂聚合而成的PE 有显著的不同。

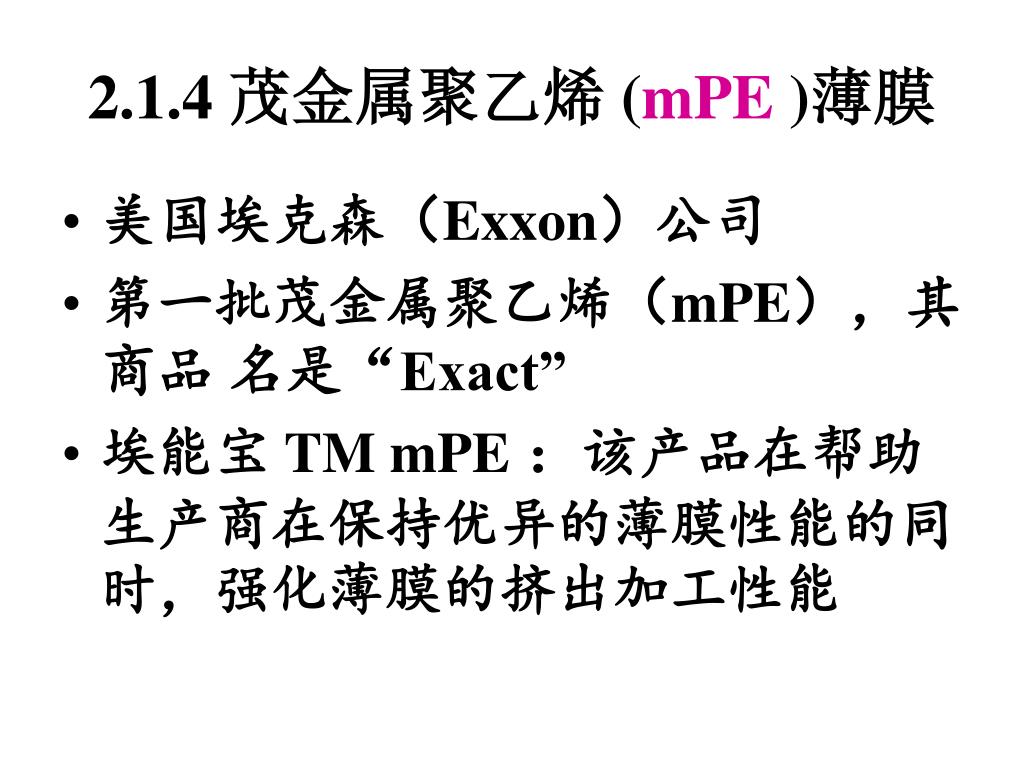

  22. 2.1.4 茂金属聚乙烯(mPE )薄膜 • 美国埃克森（Exxon）公司 • 第一批茂金属聚乙烯（mPE），其商品 名是“Exact” • 埃能宝 TM mPE ：该产品在帮助生产商在保持优异的薄膜性能的同时，强化薄膜的挤出加工性能

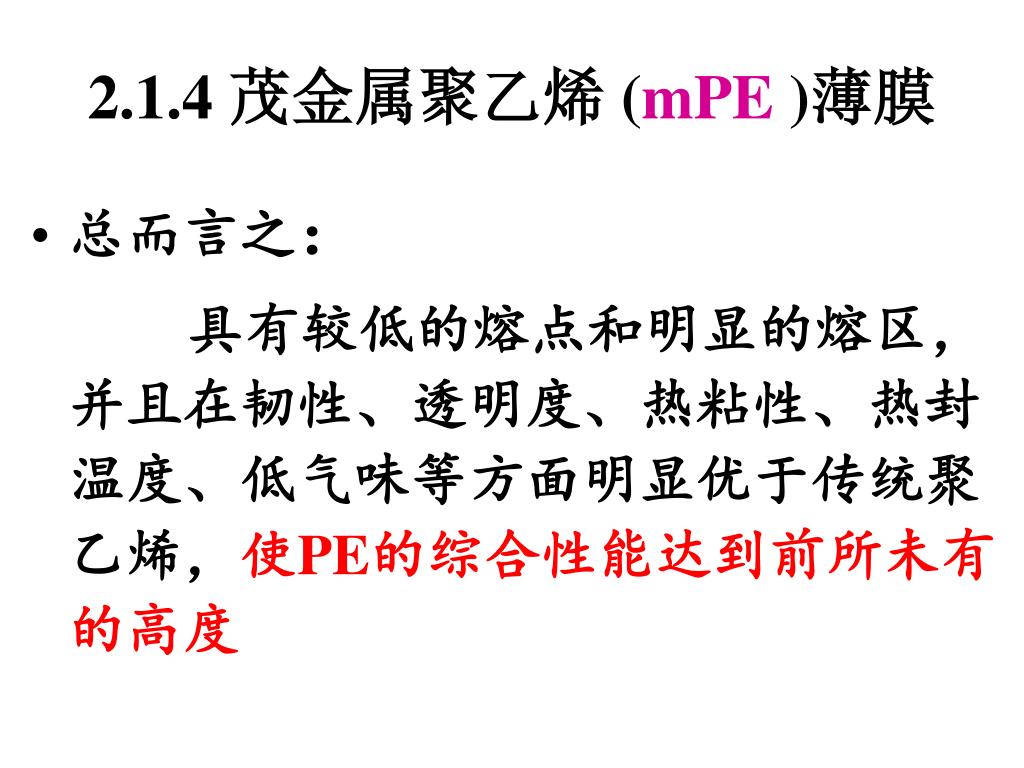

  23. 2.1.4 茂金属聚乙烯(mPE )薄膜 • 总而言之： 具有较低的熔点和明显的熔区，并且在韧性、透明度、热粘性、热封温度、低气味等方面明显优于传统聚乙烯，使PE的综合性能达到前所未有的高度

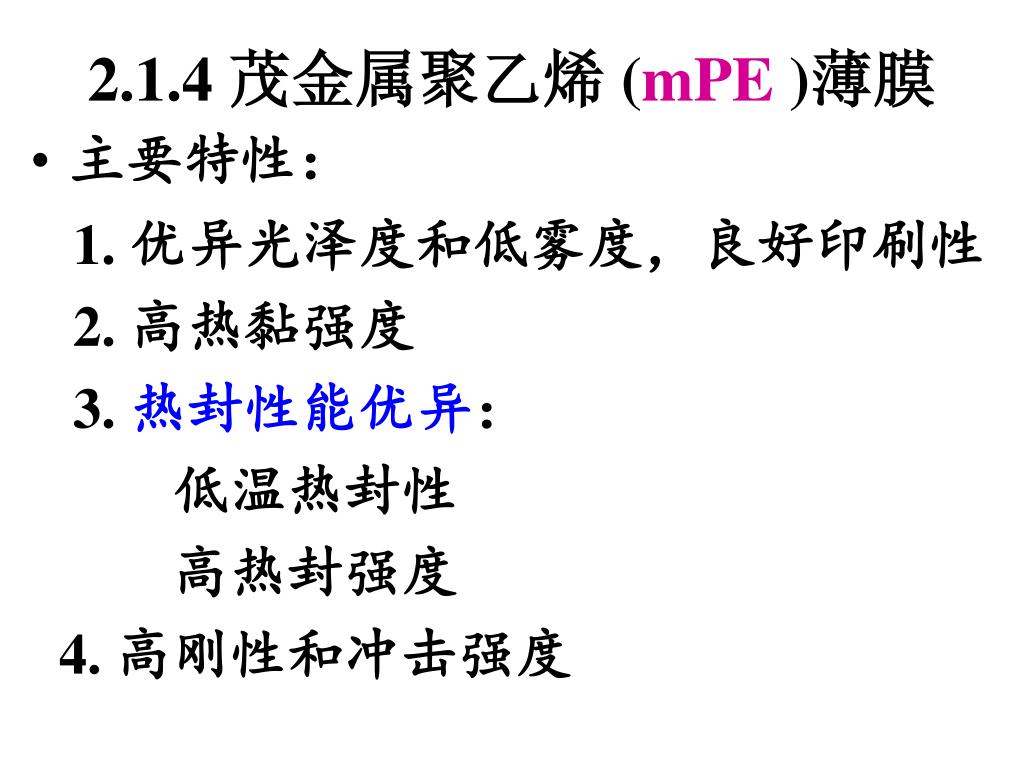

  24. 2.1.4 茂金属聚乙烯(mPE )薄膜 • 主要特性： 1. 优异光泽度和低雾度，良好印刷性 2. 高热黏强度 3. 热封性能优异： 低温热封性 高热封强度 4. 高刚性和冲击强度

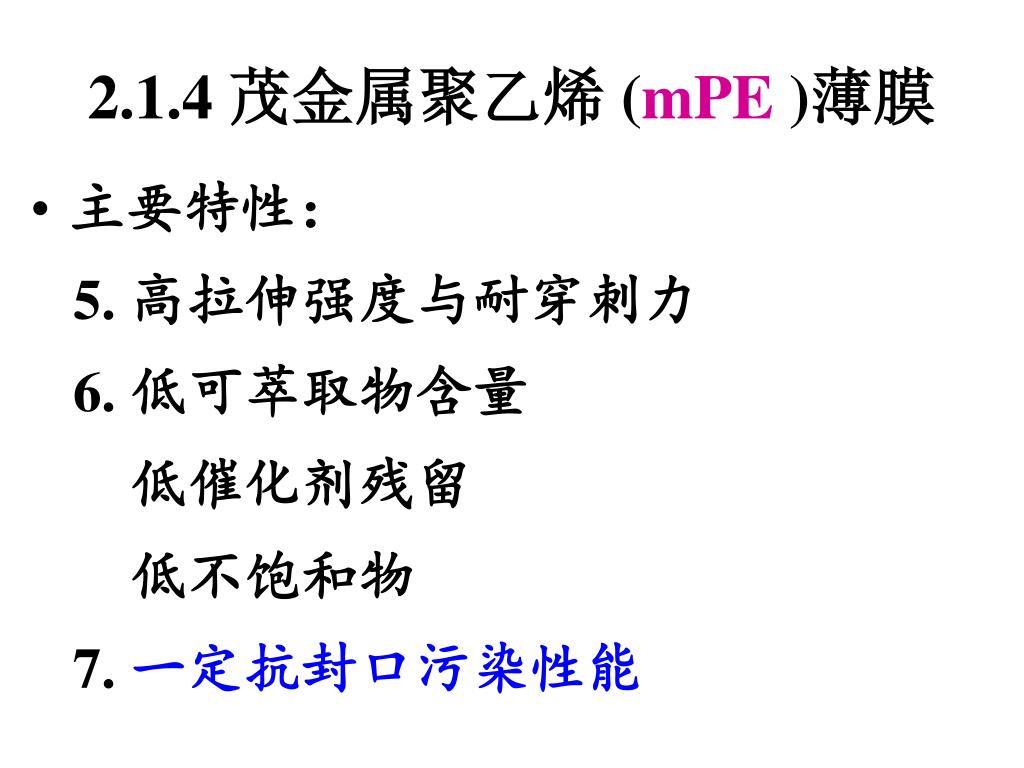

  25. 2.1.4 茂金属聚乙烯(mPE )薄膜 • 主要特性： 5. 高拉伸强度与耐穿刺力 6. 低可萃取物含量 低催化剂残留 低不饱和物 7. 一定抗封口污染性能

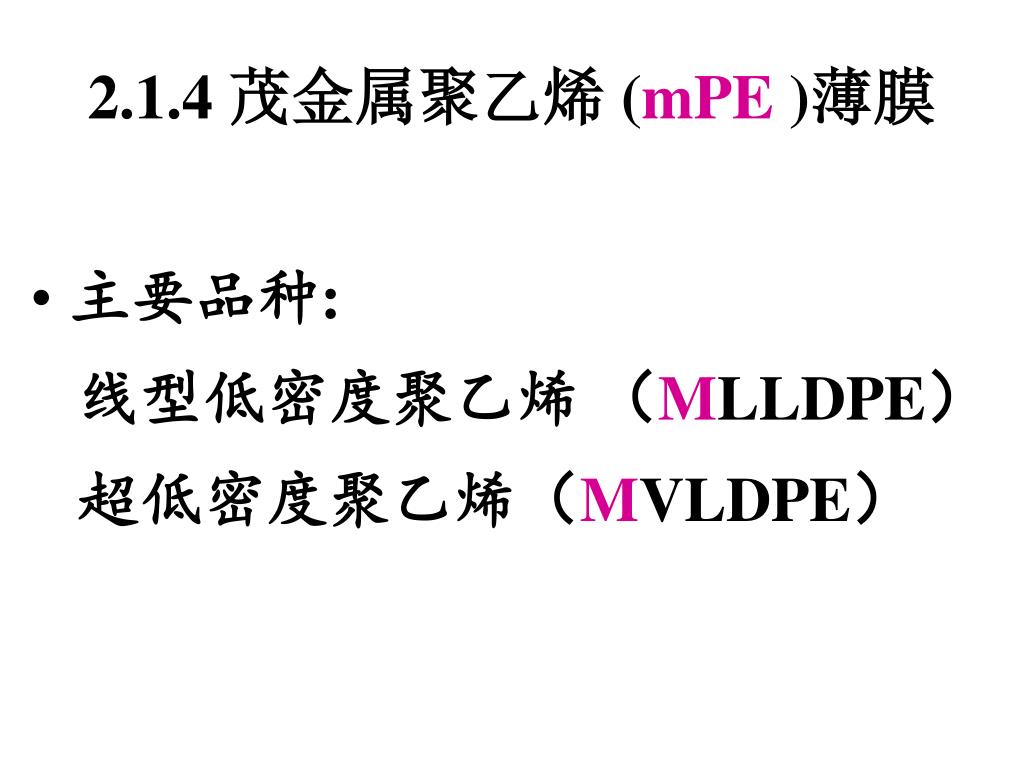

  26. 2.1.4 茂金属聚乙烯(mPE )薄膜 • 主要品种: 线型低密度聚乙烯 （MLLDPE） 超低密度聚乙烯（MVLDPE）

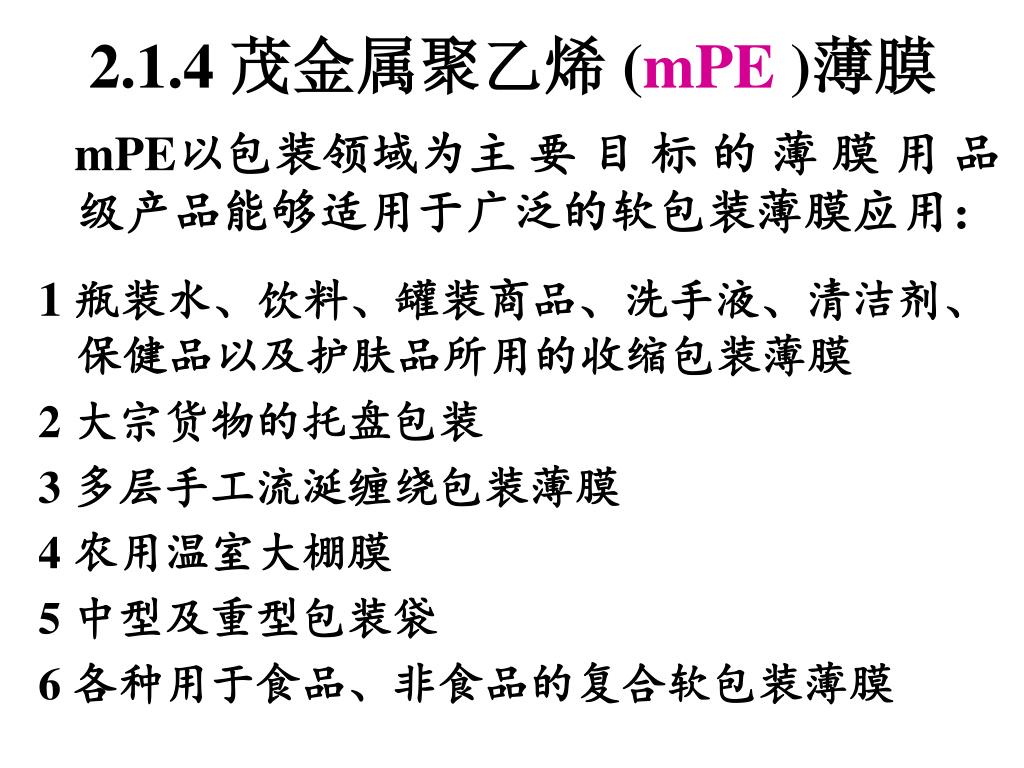

  27. 2.1.4 茂金属聚乙烯(mPE )薄膜 mPE以包装领域为主 要 目 标 的 薄 膜 用 品 级产品能够适用于广泛的软包装薄膜应用： 1 瓶装水、饮料、罐装商品、洗手液、清洁剂、保健品以及护肤品所用的收缩包装薄膜 2 大宗货物的托盘包装 3 多层手工流涎缠绕包装薄膜 4 农用温室大棚膜 5 中型及重型包装袋 6 各种用于食品、非食品的复合软包装薄膜

  28. 任务一:聚乙烯（PE）薄膜 • 2.2 聚乙烯流延薄膜 1. 挤出流延成型薄膜的生产方法与挤出吹塑成型 薄膜的生产方法不同之处？ • 2.3 聚乙烯吹塑薄膜 2. PE吹塑薄膜选用何种树脂材料？ 3. 为什么PE吹塑薄膜选用的树脂材料MI不能太大？ 4. 吹塑薄膜的工艺流程？

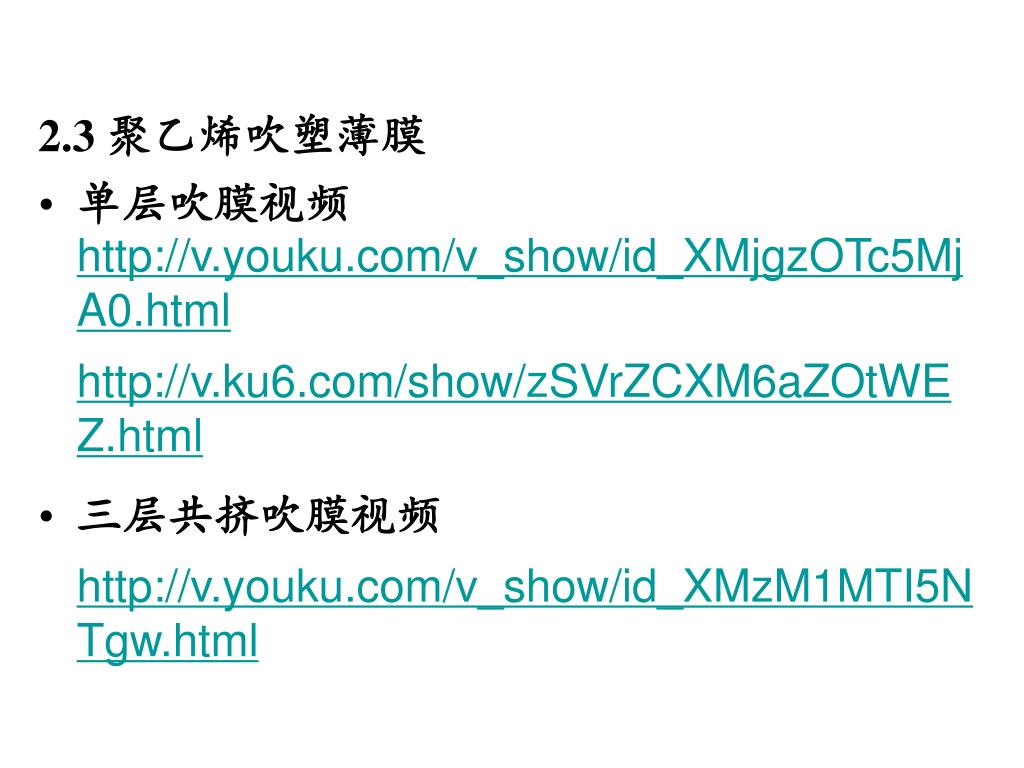

  29. 2.3 聚乙烯吹塑薄膜 • 单层吹膜视频http://v.youku.com/v_show/id_XMjgzOTc5MjA0.html http://v.ku6.com/show/zSVrZCXM6aZOtWEZ.html • 三层共挤吹膜视频 http://v.youku.com/v_show/id_XMzM1MTI5NTgw.html

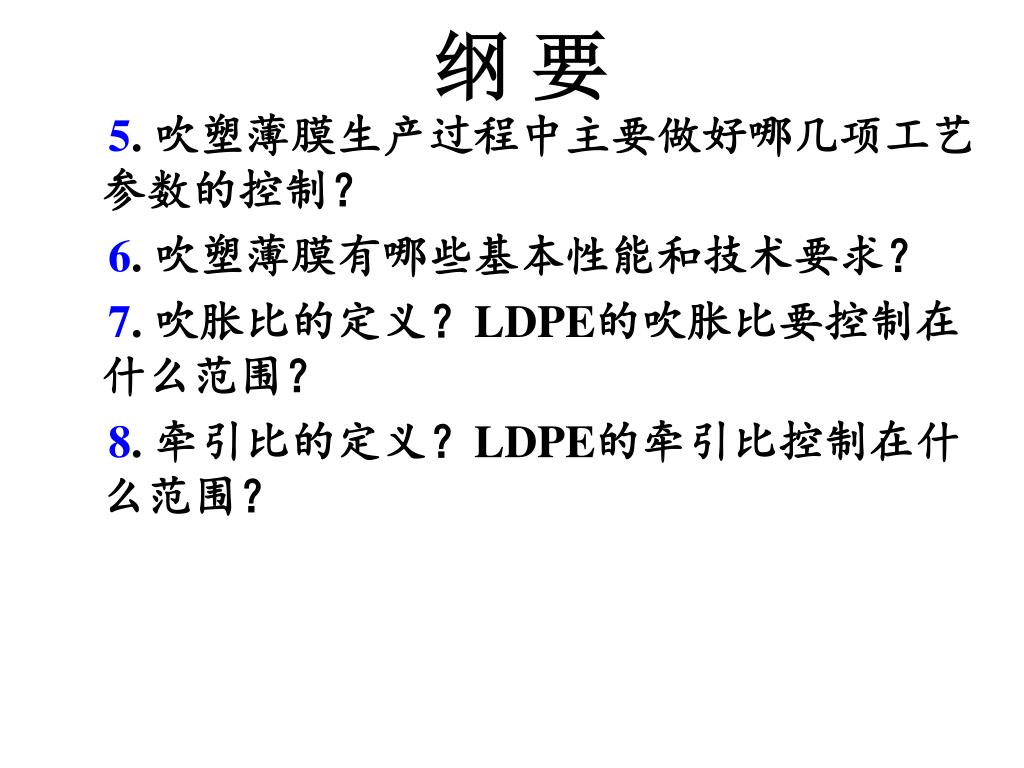

  30. 纲 要 5. 吹塑薄膜生产过程中主要做好哪几项工艺参数的控制？ 6. 吹塑薄膜有哪些基本性能和技术要求？ 7. 吹胀比的定义？LDPE的吹胀比要控制在什么范围？ 8. 牵引比的定义？LDPE的牵引比控制在什么范围？

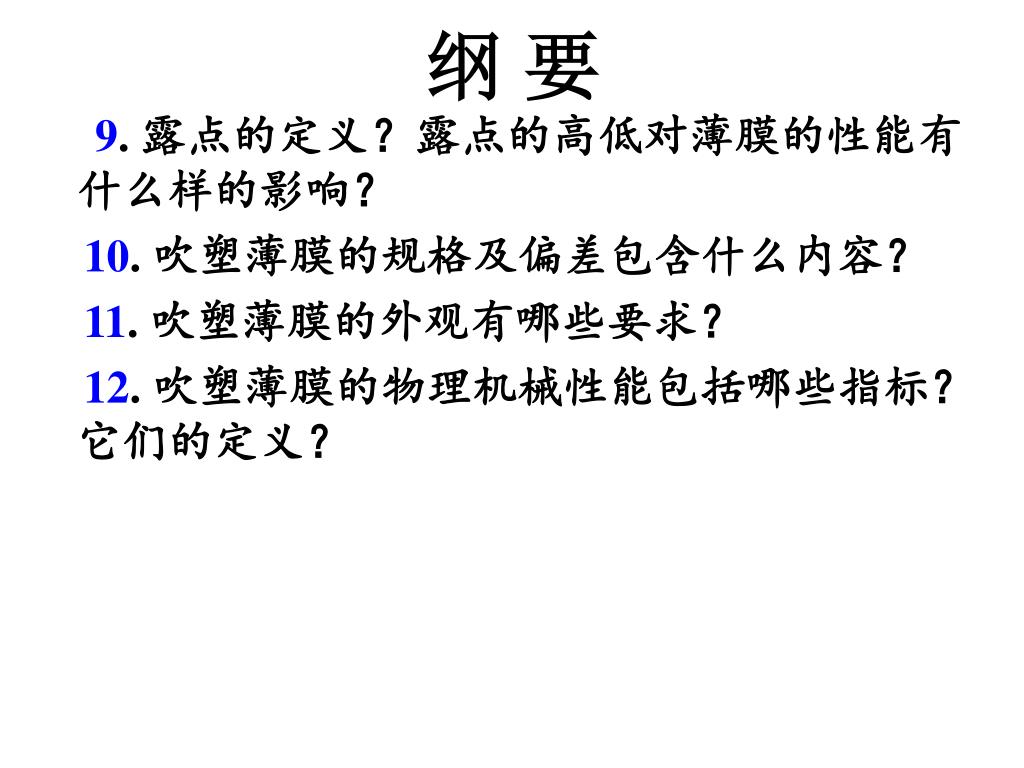

  31. 纲 要 9. 露点的定义？露点的高低对薄膜的性能有什么样的影响？ 10. 吹塑薄膜的规格及偏差包含什么内容？ 11. 吹塑薄膜的外观有哪些要求？ 12. 吹塑薄膜的物理机械性能包括哪些指标？它们的定义？

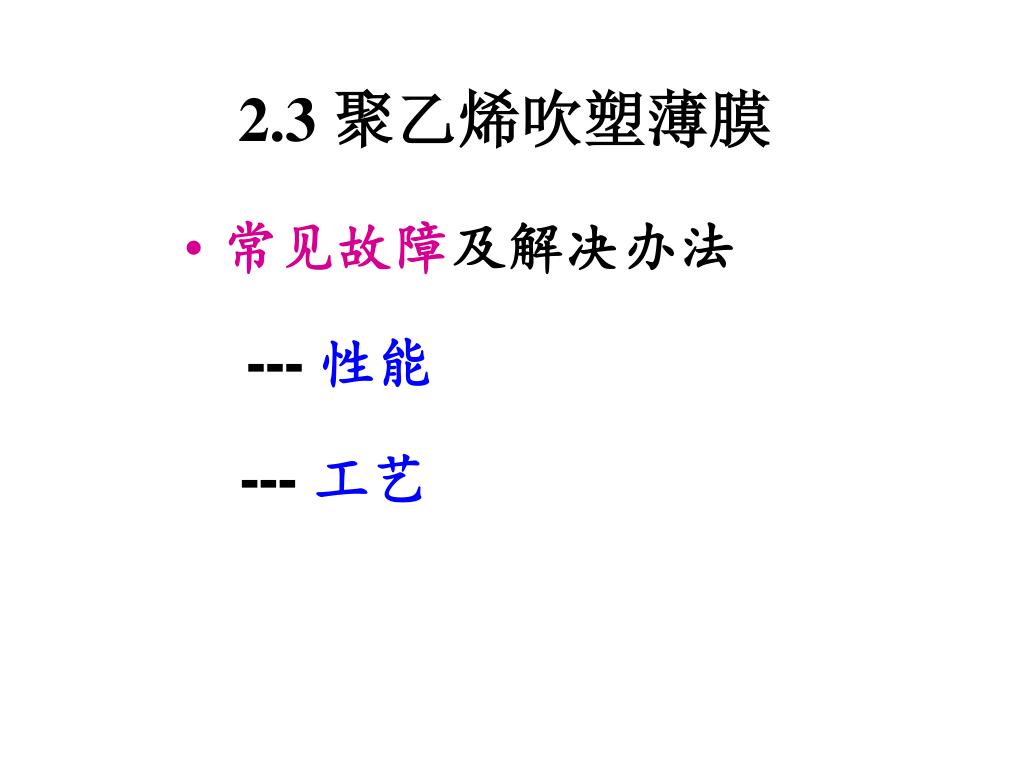

  32. 2.3 聚乙烯吹塑薄膜 • 常见故障及解决办法 --- 性能 --- 工艺

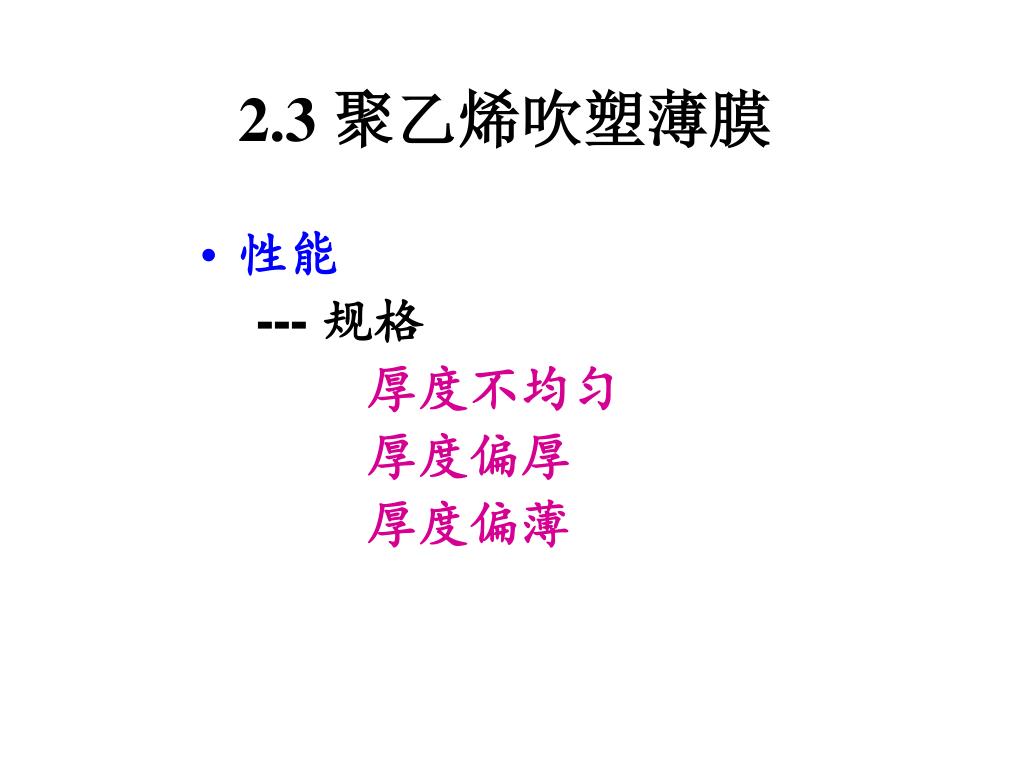

  33. 2.3 聚乙烯吹塑薄膜 • 性能 --- 规格 厚度不均匀 厚度偏厚 厚度偏薄

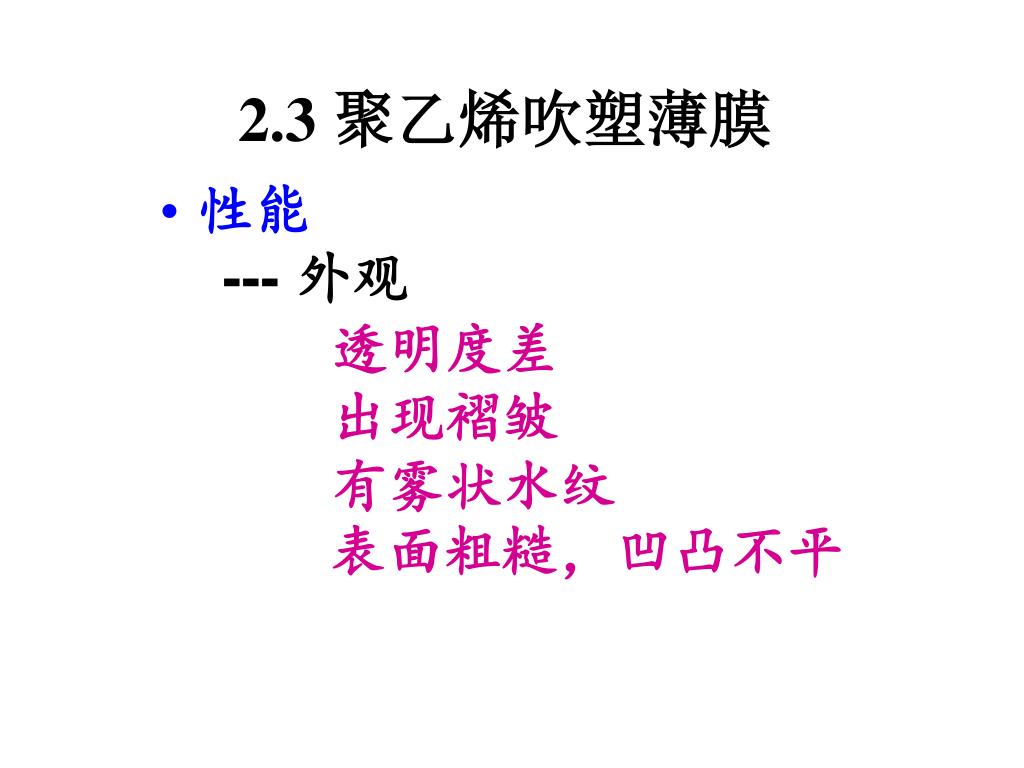

  34. 2.3 聚乙烯吹塑薄膜 • 性能 --- 外观 透明度差 出现褶皱 有雾状水纹 表面粗糙，凹凸不平

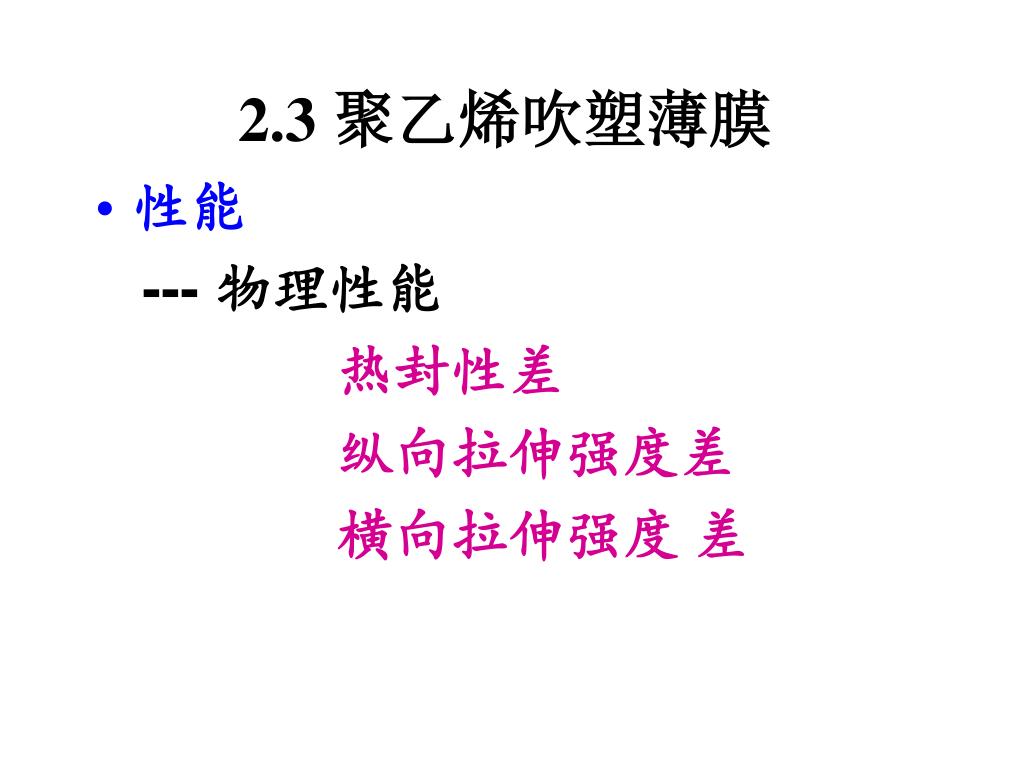

  35. 2.3 聚乙烯吹塑薄膜 • 性能 --- 物理性能 热封性差 纵向拉伸强度差 横向拉伸强度 差

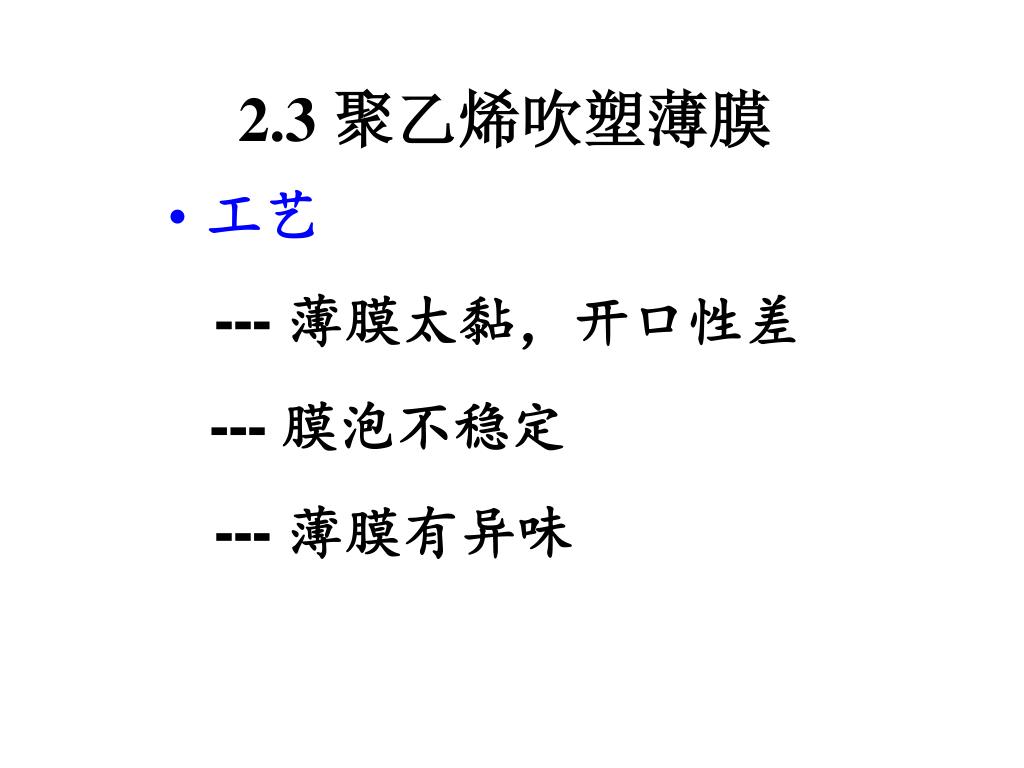

  36. 2.3 聚乙烯吹塑薄膜 • 工艺 --- 薄膜太黏，开口性差 ---膜泡不稳定 --- 薄膜有异味

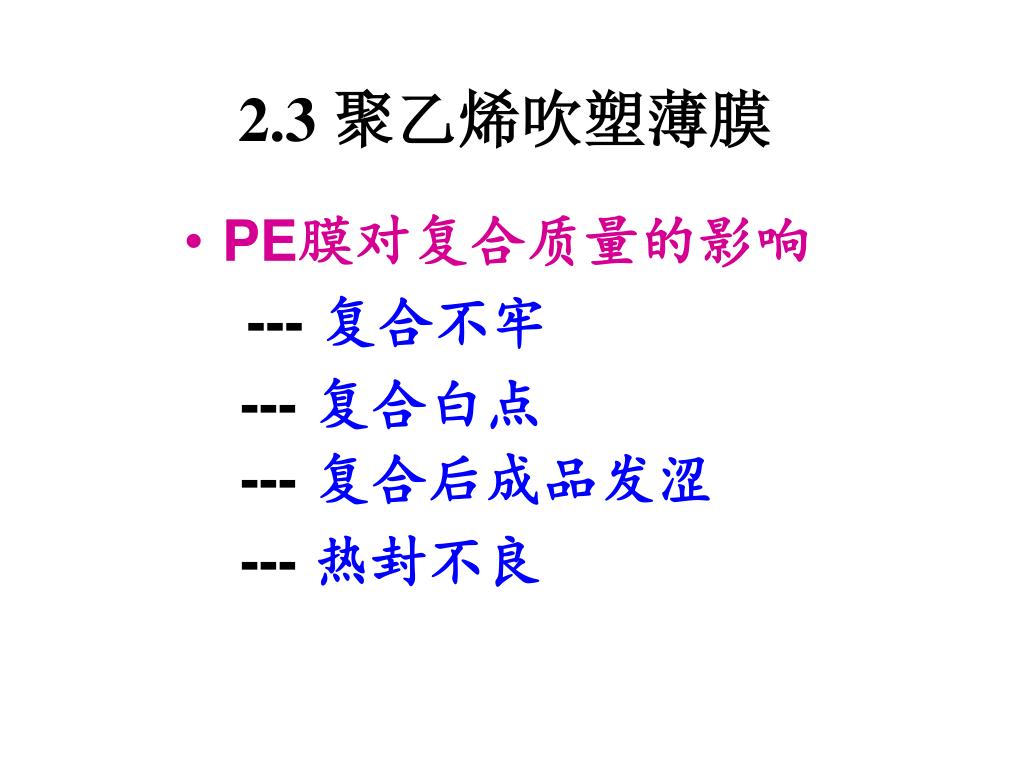

  37. 2.3 聚乙烯吹塑薄膜 • PE膜对复合质量的影响 --- 复合不牢 --- 复合白点 --- 复合后成品发涩 --- 热封不良

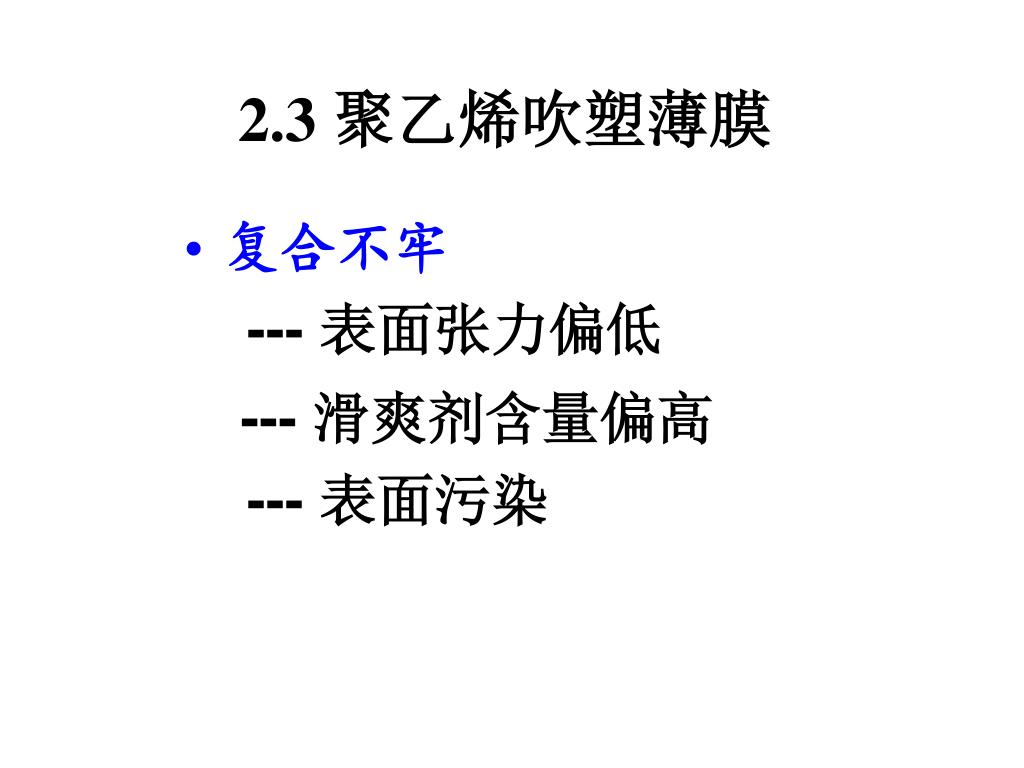

  38. 2.3 聚乙烯吹塑薄膜 • 复合不牢 --- 表面张力偏低 --- 滑爽剂含量偏高 --- 表面污染

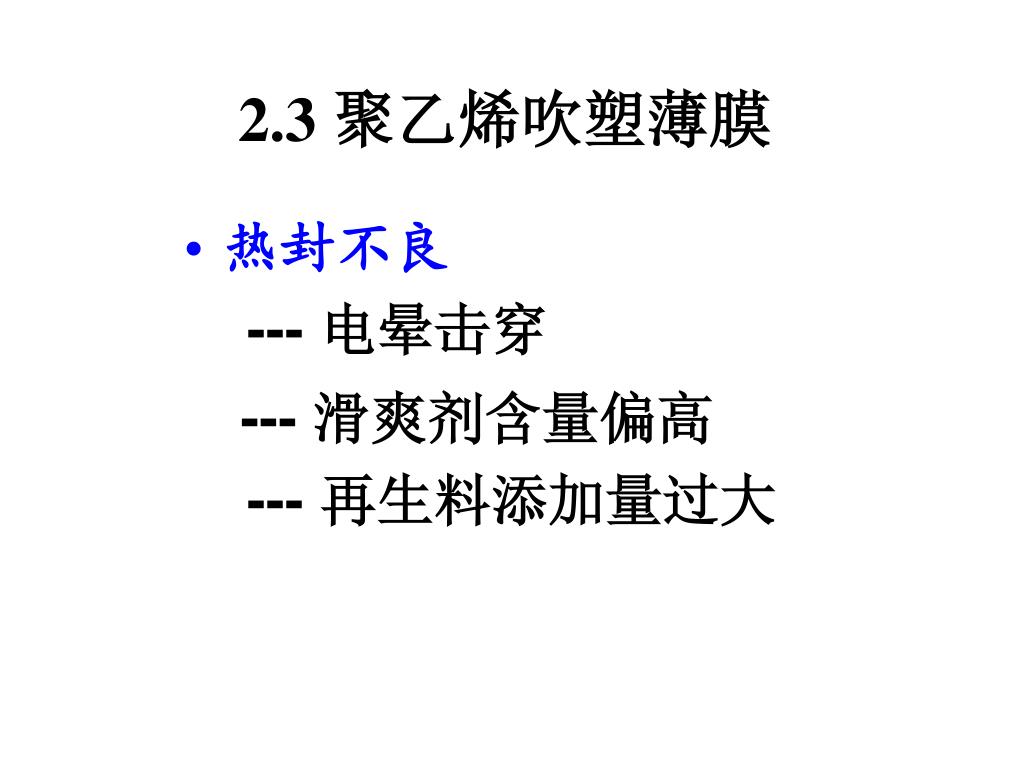

  39. 2.3 聚乙烯吹塑薄膜 • 热封不良 --- 电晕击穿 --- 滑爽剂含量偏高 --- 再生料添加量过大

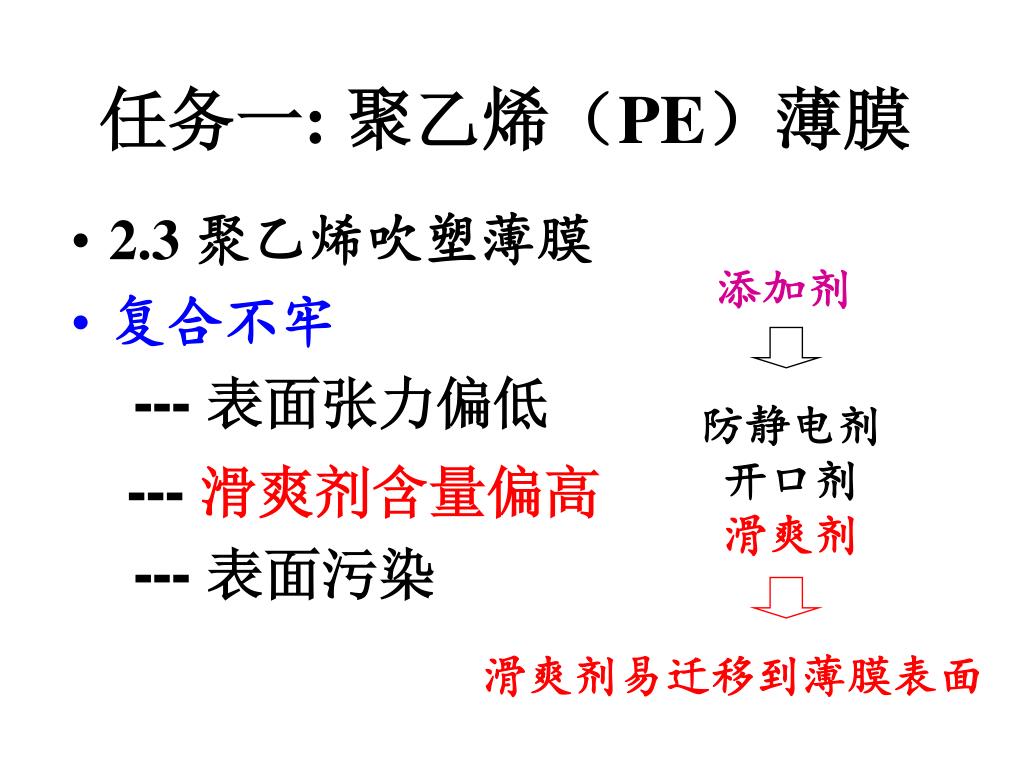

  40. 任务一: 聚乙烯（PE）薄膜 • 2.3 聚乙烯吹塑薄膜 • 复合不牢 --- 表面张力偏低 --- 滑爽剂含量偏高 --- 表面污染 添加剂 防静电剂 开口剂 滑爽剂 滑爽剂易迁移到薄膜表面

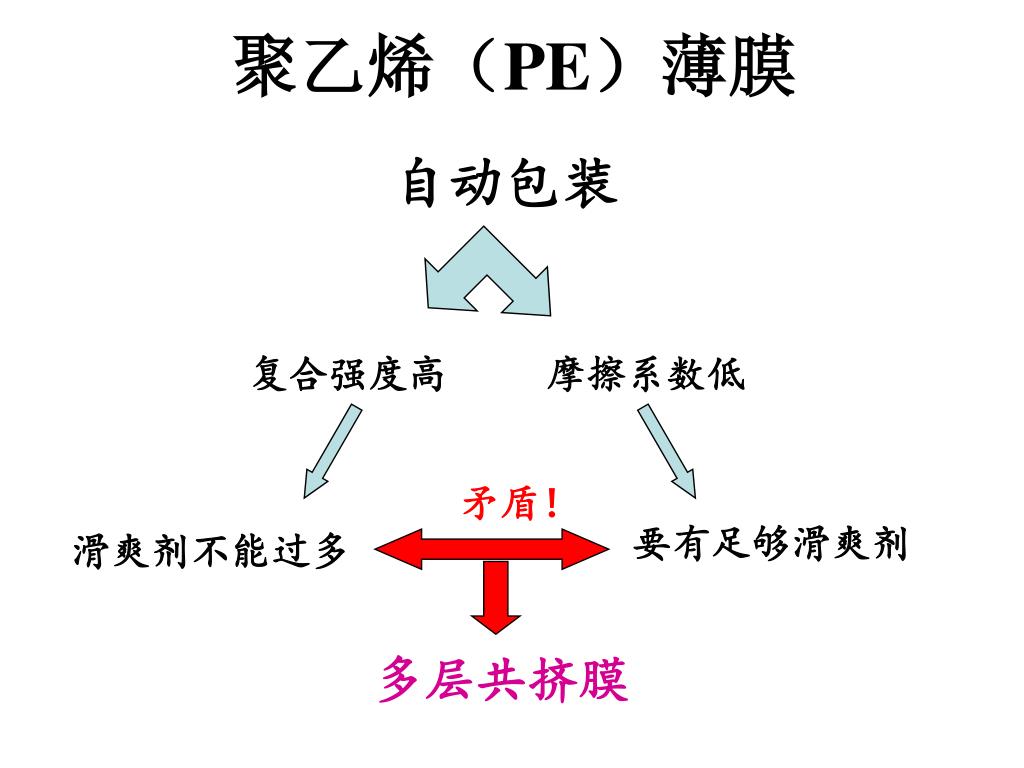

  41. 聚乙烯（PE）薄膜 自动包装 复合强度高 摩擦系数低 矛盾！ 要有足够滑爽剂 滑爽剂不能过多 多层共挤膜

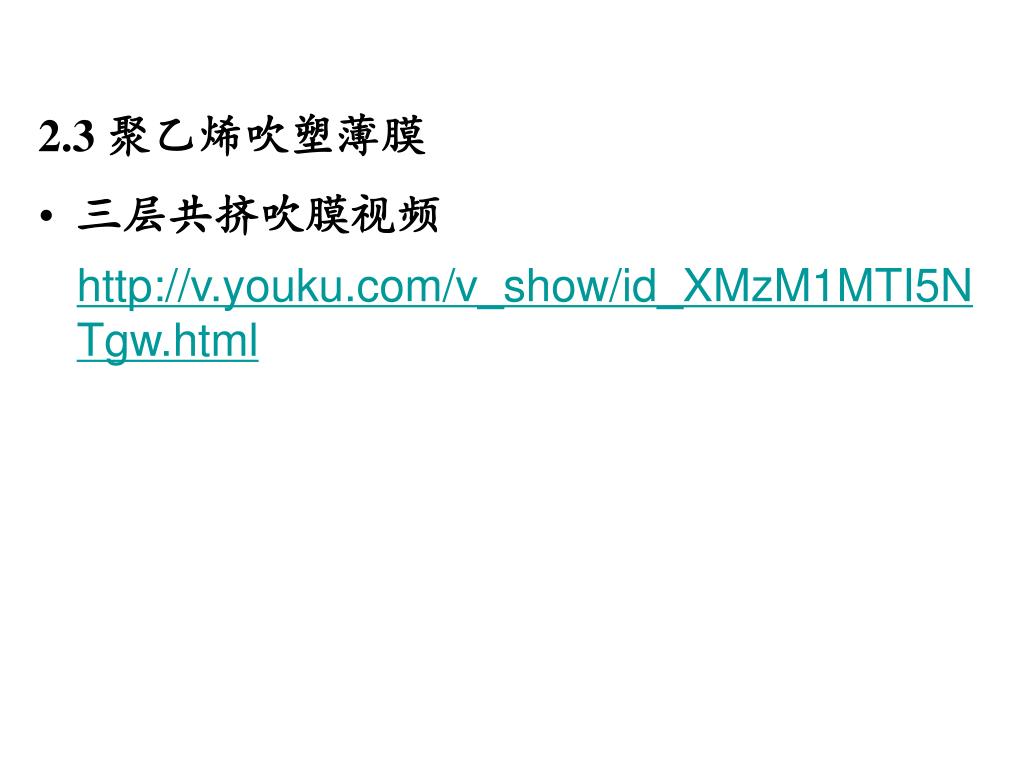

  42. 2.3 聚乙烯吹塑薄膜 • 三层共挤吹膜视频 http://v.youku.com/v_show/id_XMzM1MTI5NTgw.html

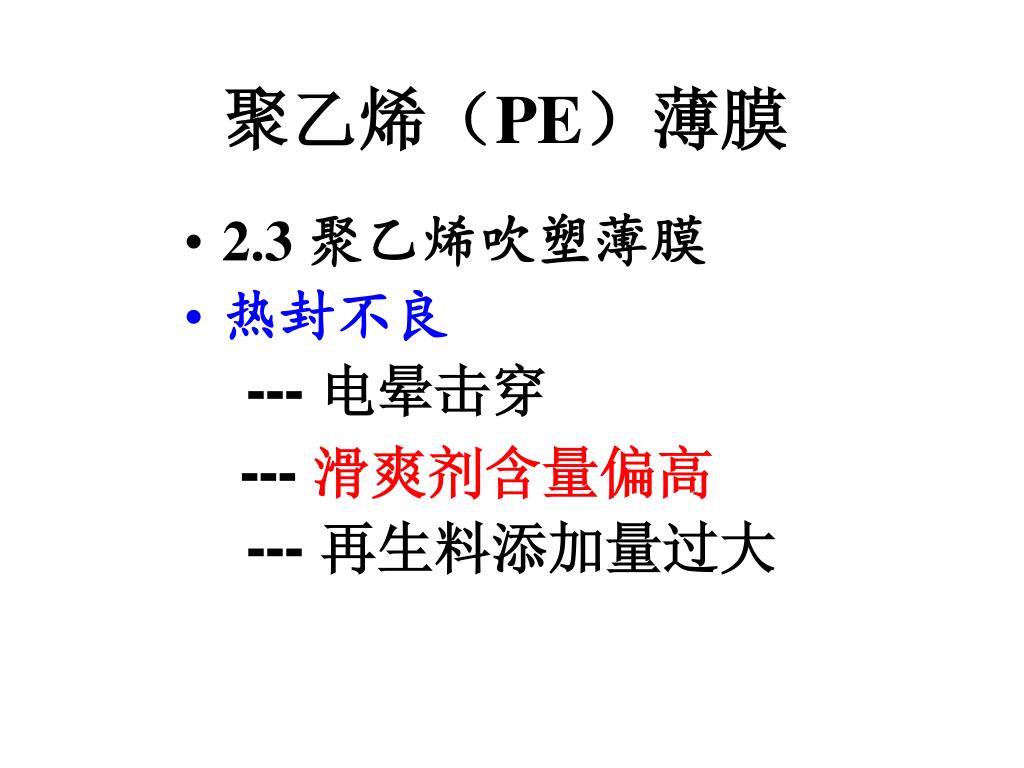

  43. 聚乙烯（PE）薄膜 • 2.3 聚乙烯吹塑薄膜 • 热封不良 --- 电晕击穿 --- 滑爽剂含量偏高 --- 再生料添加量过大

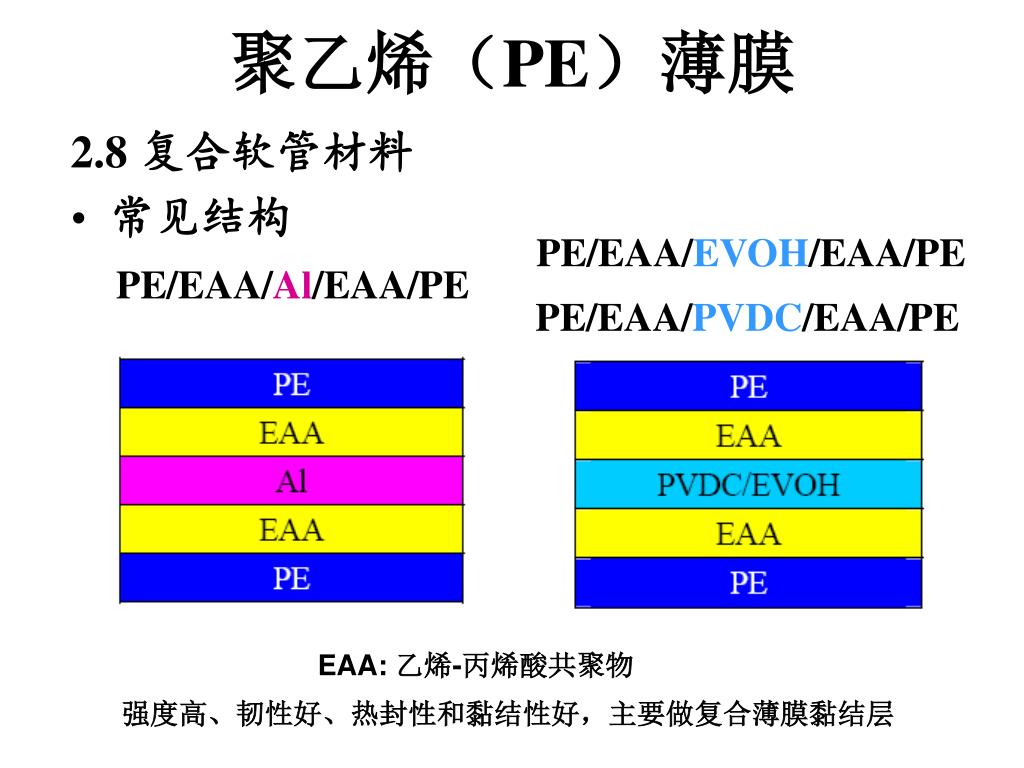

  44. 聚乙烯（PE）薄膜 PE/EAA/EVOH/EAA/PE PE/EAA/Al/EAA/PE PE/EAA/PVDC/EAA/PE 2.8 复合软管材料 • 常见结构 EAA: 乙烯-丙烯酸共聚物 强度高、韧性好、热封性和黏结性好，主要做复合薄膜黏结层

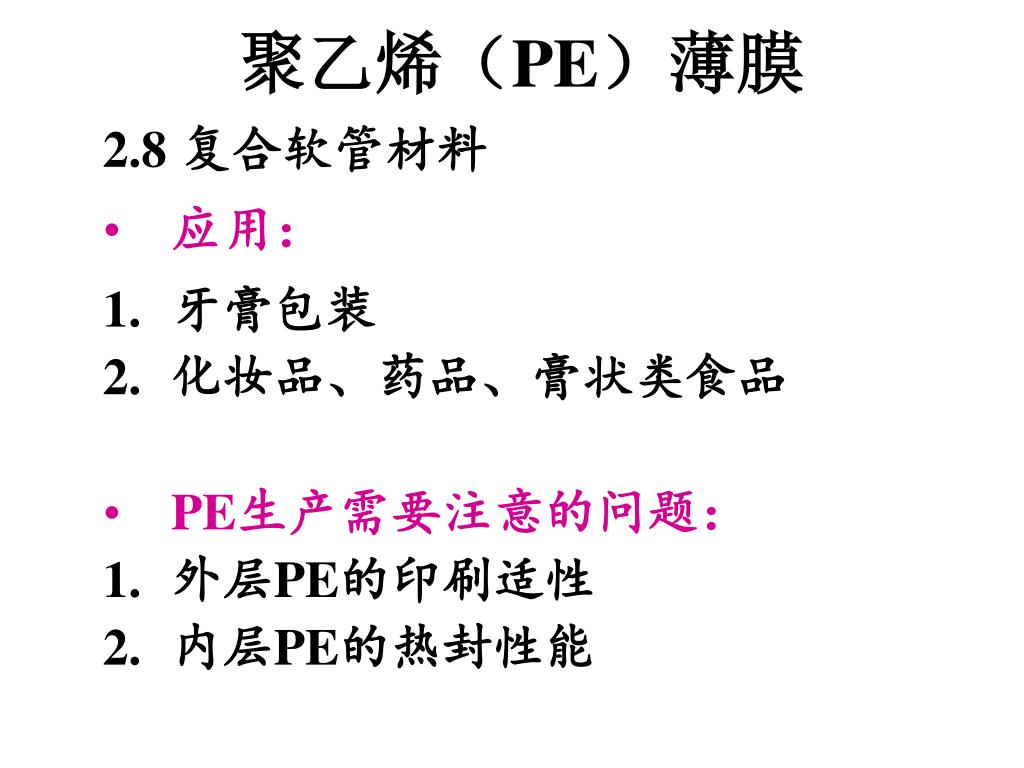

  45. 聚乙烯（PE）薄膜 2.8 复合软管材料 • 应用： • 牙膏包装 • 化妆品、药品、膏状类食品 • PE生产需要注意的问题： • 外层PE的印刷适性 • 内层PE的热封性能

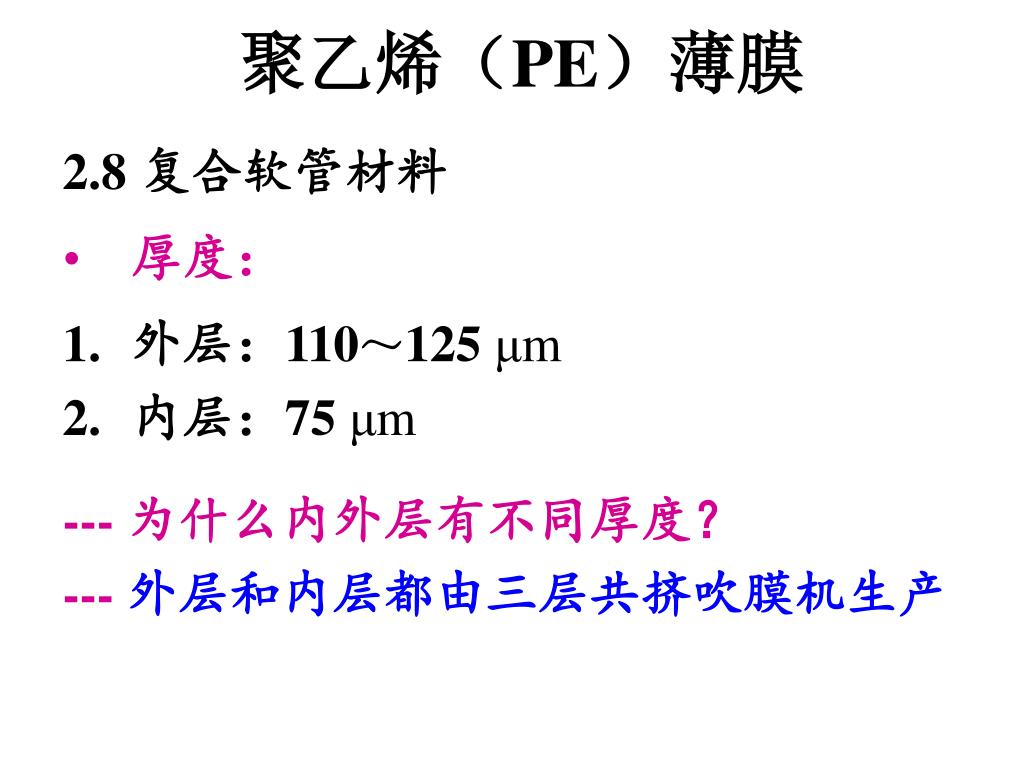

  46. 聚乙烯（PE）薄膜 2.8 复合软管材料 • 厚度： • 外层：110～125 μm • 内层：75 μm --- 为什么内外层有不同厚度？ --- 外层和内层都由三层共挤吹膜机生产

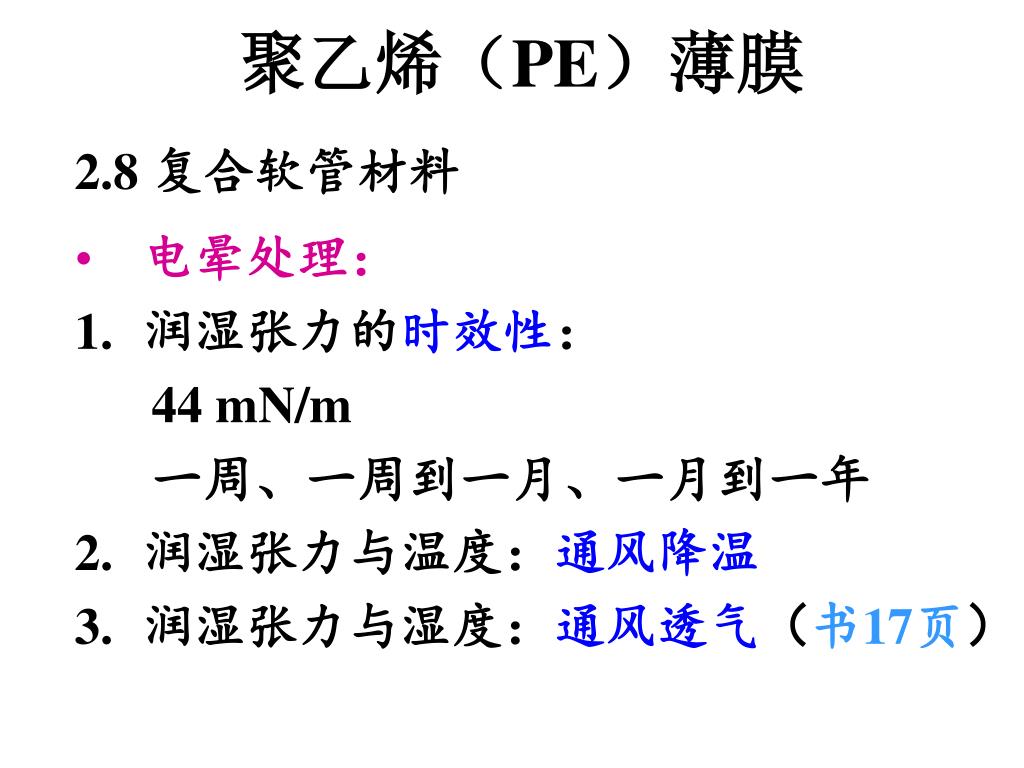

  47. 聚乙烯（PE）薄膜 2.8 复合软管材料 • 电晕处理： • 润湿张力的时效性： 44 mN/m 一周、一周到一月、一月到一年 • 润湿张力与温度：通风降温 • 润湿张力与湿度：通风透气（书17页）

  48. 聚乙烯（PE）薄膜 2.8 复合软管材料 • 表面摩擦系数： • 外层（三层共挤）： 最外层＞ 0.35 ；内层0.2～0.25 • 内层（三层共挤） ： 非电晕面＜ 0.15 --- 表面摩擦系数为什么外大内小？ --- 还有其他什么方法加大外层摩擦力和减小内层摩擦力？

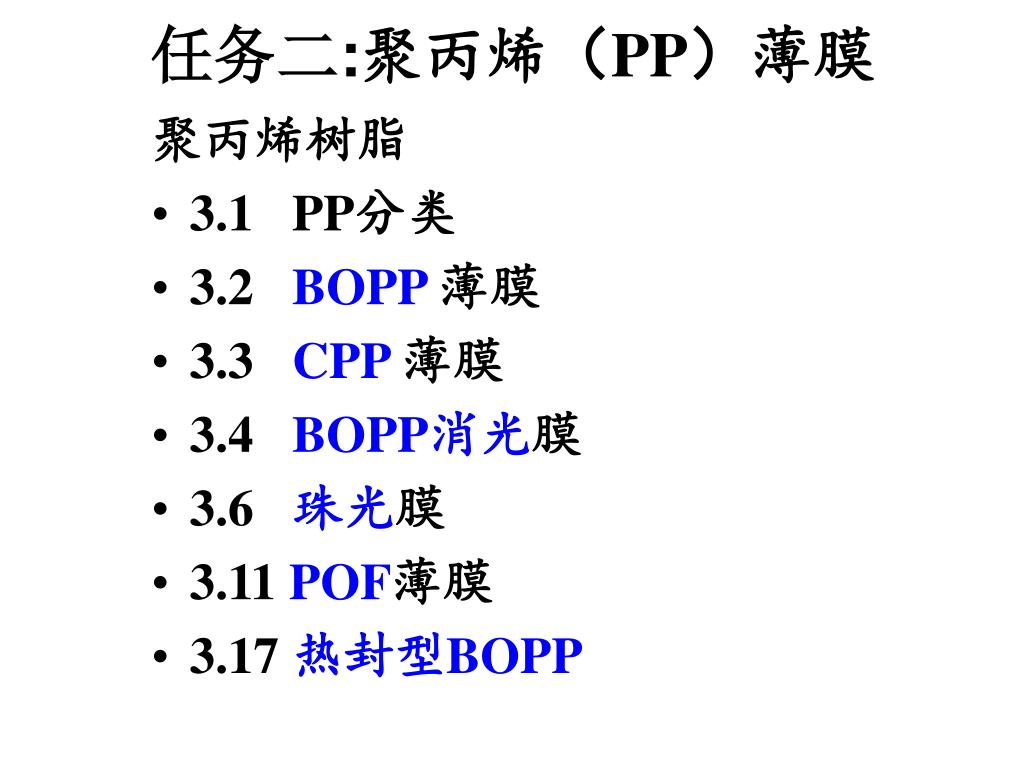

  49. 任务二:聚丙烯（PP）薄膜 聚丙烯树脂 • 3.1 PP分类 • 3.2 BOPP薄膜 • 3.3 CPP薄膜 • 3.4 BOPP消光膜 • 3.6 珠光膜 • 3.11 POF薄膜 • 3.17 热封型BOPP
