변환 부호화 이론

변환 부호화 이론. 한 영역에서 다른 영역으로 변환한 후 압축한다 . FFT (Fast Fourier Transform) DCT (Discrete Cosine Transform) : 2D, 8 x 8 FDCT (Forward DCT) 여기서 , IDCT (Inverse DCT). 공간주파수 증가. 제 1 저주파항. 제 2 저주파항. =. a1 x. + a2 x. + a3 x. + a4 x. + a5 x. + a6 x. 고주파항. + ……. + a16 x. + a7 x.

meriel
Download Presentation

변환 부호화 이론

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

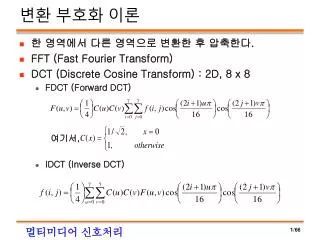

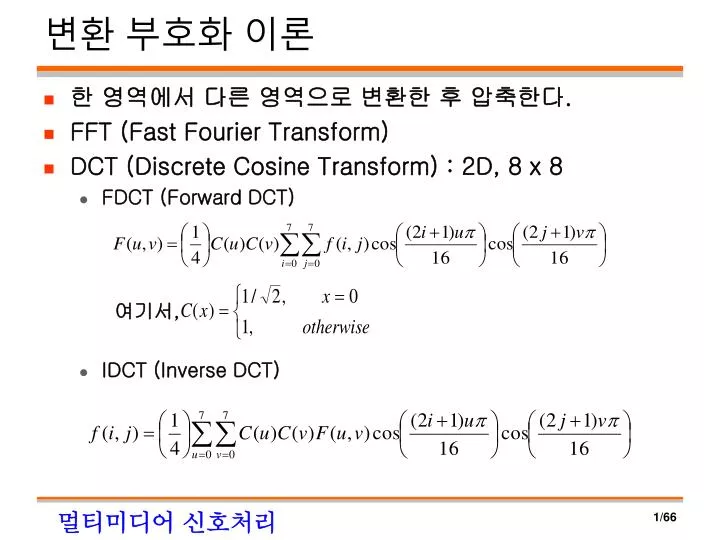

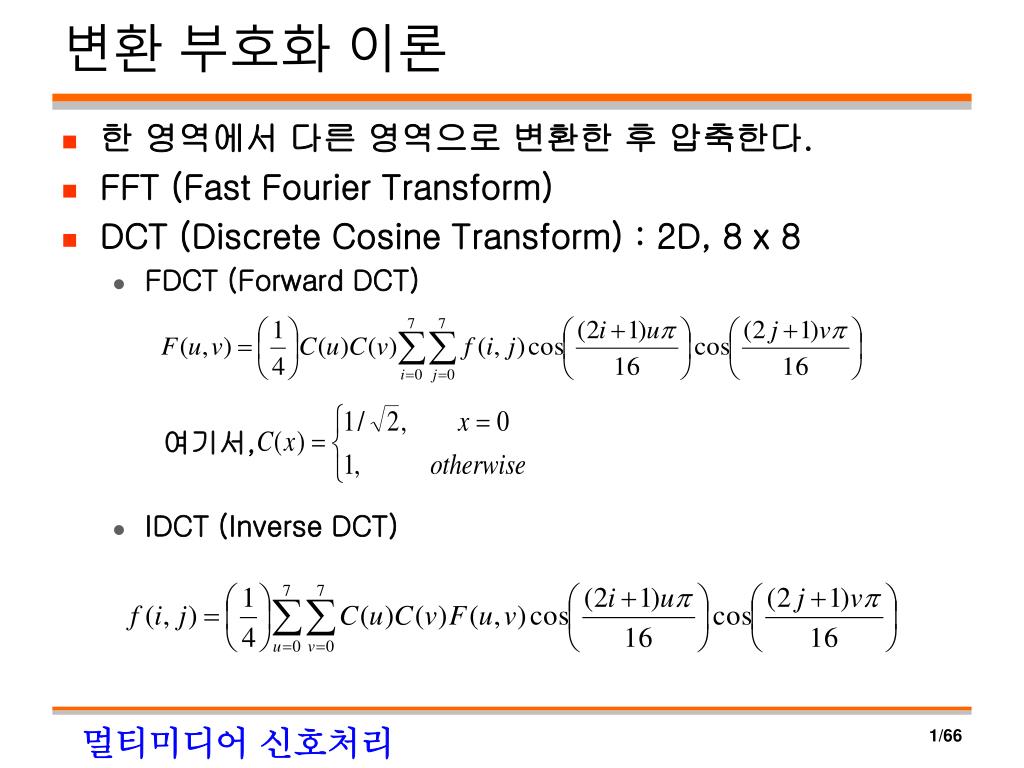

  1. 변환 부호화 이론 • 한 영역에서 다른 영역으로 변환한 후 압축한다. • FFT (Fast Fourier Transform) • DCT (Discrete Cosine Transform) : 2D, 8 x 8 • FDCT (Forward DCT) 여기서, • IDCT (Inverse DCT)

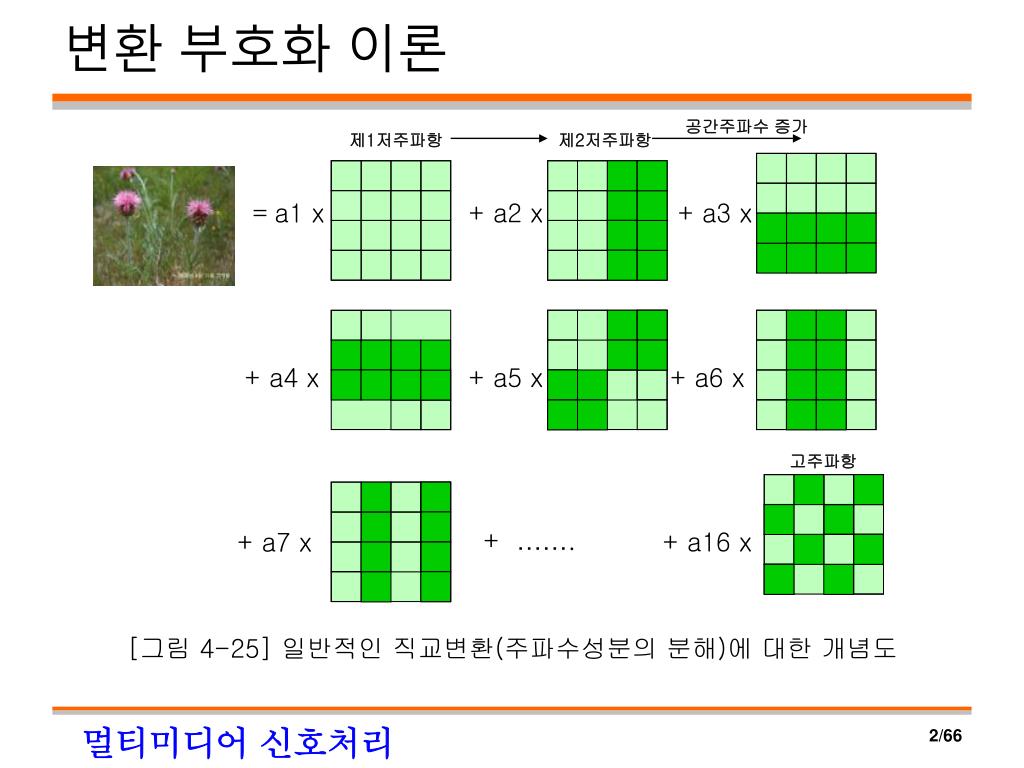

  2. 공간주파수 증가 제1저주파항 제2저주파항 = a1 x + a2 x + a3 x + a4 x + a5 x + a6 x 고주파항 + ……. + a16 x + a7 x 변환 부호화 이론 [그림 4-25] 일반적인 직교변환(주파수성분의 분해)에 대한 개념도

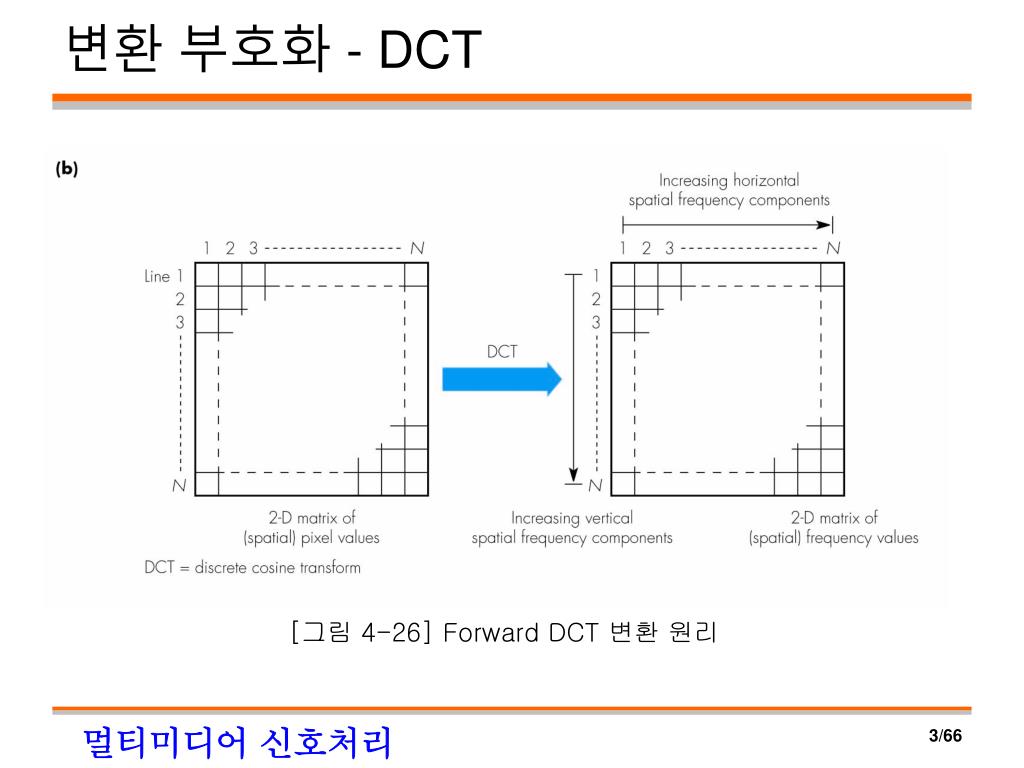

  3. 변환 부호화 - DCT [그림 4-26] Forward DCT 변환 원리

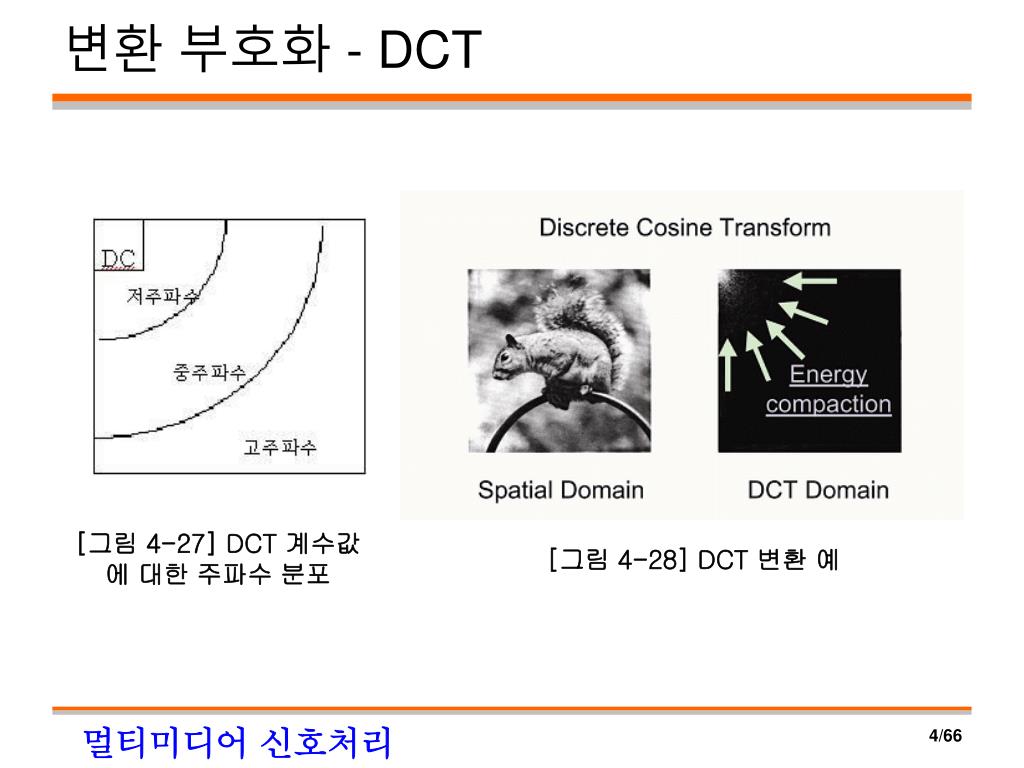

  4. 변환 부호화 - DCT [그림 4-27] DCT 계수값에 대한 주파수 분포 [그림 4-28] DCT 변환 예

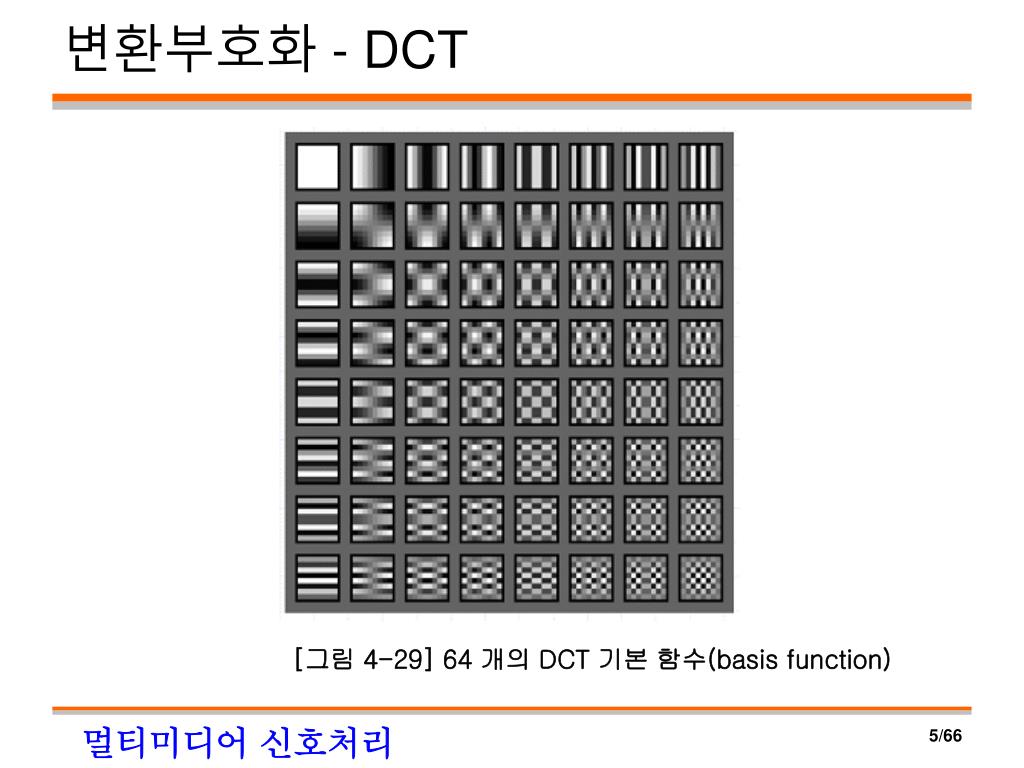

  5. 변환부호화 - DCT [그림 4-29] 64 개의 DCT 기본 함수(basis function)

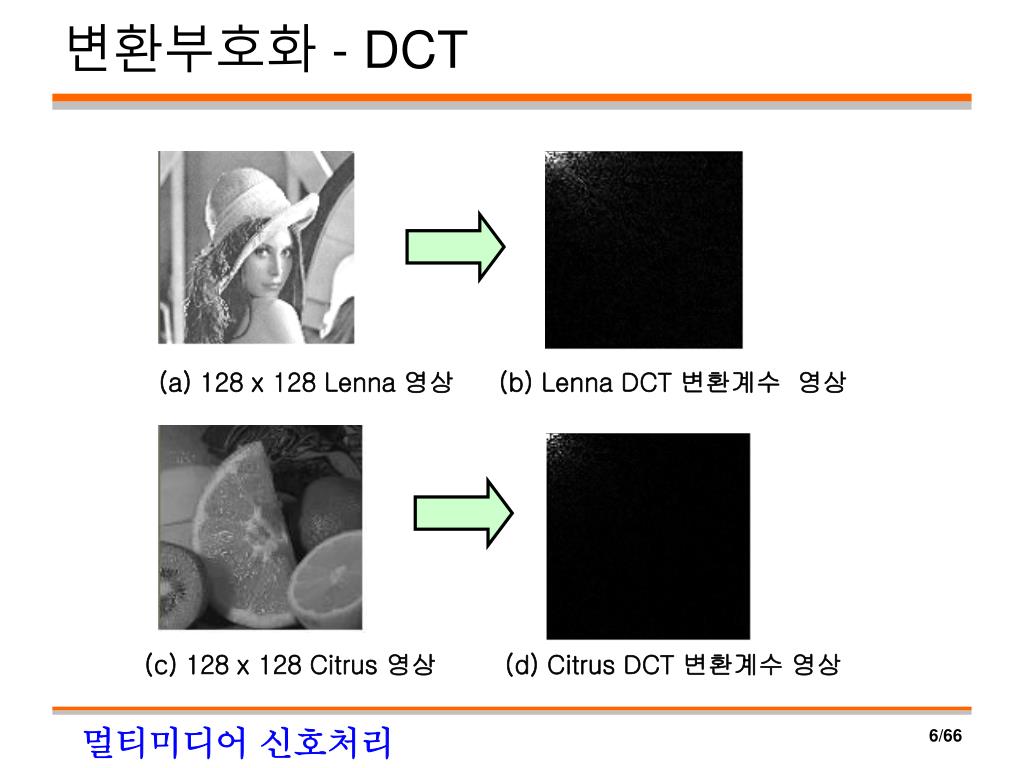

  6. 변환부호화 - DCT (a) 128 x 128 Lenna 영상 (b) Lenna DCT 변환계수 영상 (c) 128 x 128 Citrus 영상 (d) Citrus DCT 변환계수 영상
