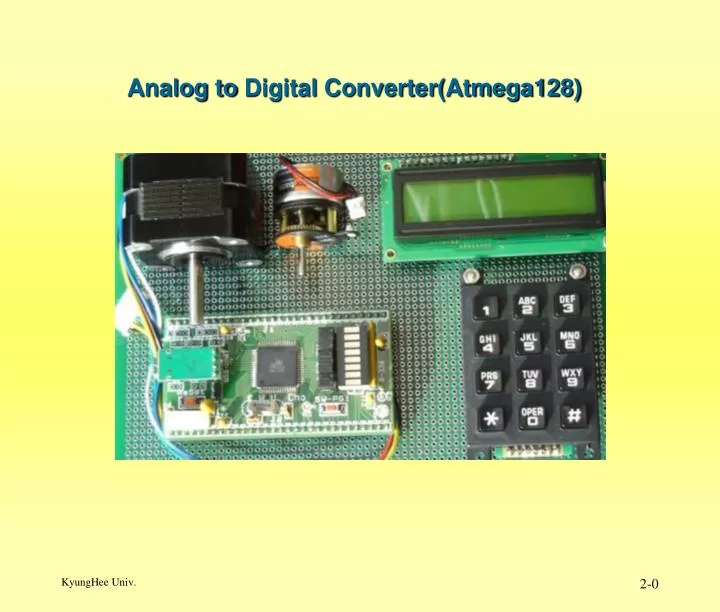

  1. Analog to Digital Converter(Atmega128)

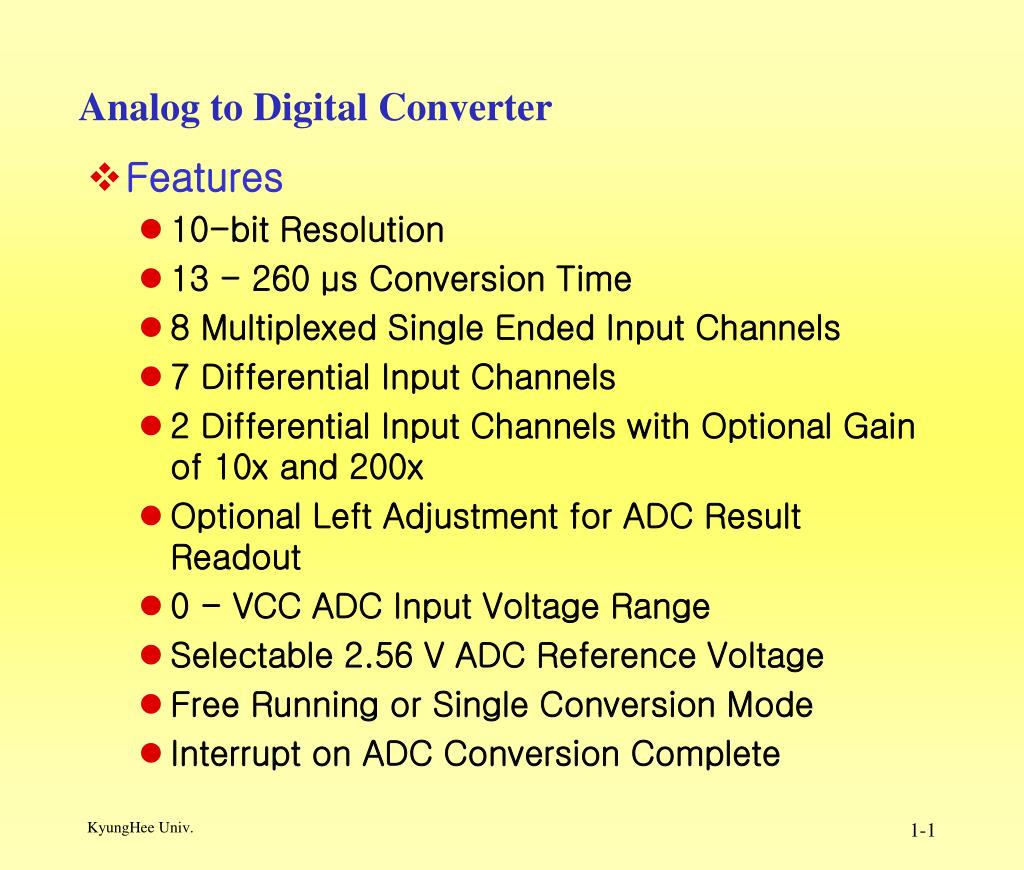

  2. Analog to Digital Converter • Features • 10-bit Resolution • 13 - 260 μs Conversion Time • 8 Multiplexed Single Ended Input Channels • 7 Differential Input Channels • 2 Differential Input Channels with Optional Gain of 10x and 200x • Optional Left Adjustment for ADC Result Readout • 0 - VCC ADC Input Voltage Range • Selectable 2.56 V ADC Reference Voltage • Free Running or Single Conversion Mode • Interrupt on ADC Conversion Complete

  3. ATmega128 ADC • 8채널 아날로그 입력은 PORT F를 통해 입력되며, Analog Multiplexer에 의해 A/D 변환기에 연결된다. • 변환 기간 동안 아날로그 입력전압을 일정하게 하는 Sample/Hold회로를 내장하고 있다. • 기준전압 VREF는 A/D 변환되는 전압의 범위를 나타내며, 단 극성 모드에서 VREF는 0x3FF로 변환된다. VREF는 AVCC, 내부 2.56V, 외부 AREF 단자에 공급되는 전압 중에서 선택 한다. • 단 극성인 경우 0~ VREF의 입력전압이 공급되어 x000~0x3FF(0~1023)의 디지털 값으로 변환되며, • 차동입력의 경우 차동 입력전압이 2의 보수 0x200~0x1FF(-512~511)로 변환된다. • 변환결과는 16비트 A/D변환기 데이터 레지스터에 좌측 또는 우측으로 정렬되어 저장

  4. Analog to Digital Converter Block Schematic

  5. ADC Prescaler

  6. ADC Conversion Time ADC Conversion Result • Single Ended Conversion • ADC = (Vin *1024) / VREF • Differential Channel Conversion • ADC = ((Vpos – VNEG) * Gain * 512) / VREF

  7. ADCMUX (ADC Multiplexer Selection Register) • ADC 기준전압(reference voltage) 선택 • ADC 변환 값 정렬 방법 지정 • ADC 입력채널 지정 • (ADCSRA)ADC Control and Status Register • ADC Enable/Disable • ADC Start Conversion • ADC Free Running Select • ADC Interrupt Flag • ADC Interrupt Enable/Disable • ADC ClockDivision Factor • ADCL, ADCH ( ADC Data Register) ATmega128 ADC 레지스터

  8. ADMUX - ADC Multiplexer Selection Register • A/D 변환기의 아날로그 입력채널 선택, A/D 변환의 기준 전압을 설정하거나 변환결과의 저장 형식을 지정 Register Description • Bit 7:6 – REFS1:0: Reference Selection Bits • ADC 기준 전압을 설정하는 비트, 만약 이 Bit(7:6) 값들이 ADC 변환 도중에 변경된다면, 그 변환이 끝난 이후부터 변경된 값이 적용된다.

  9. Bit 5 – ADLAR: ADC Left Adjust Result • A/D 변환결과를 ADCH:ADCL에 저장하는 형식을 지정 • 0:하위부터 10비트를 사용, 1: 상위부터 10비트를 사용 • Bits 4:0 – MUX4:0: Analog Channel and Gain Selection Bits Register Description

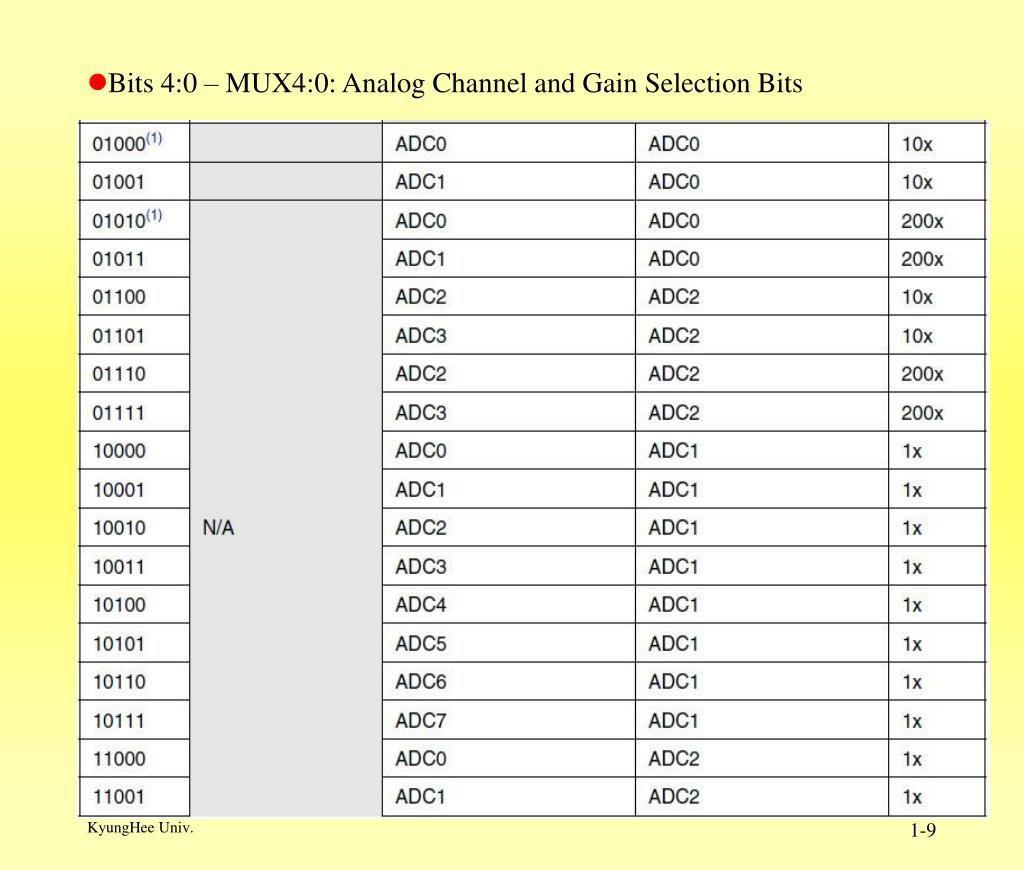

  10. Bits 4:0 – MUX4:0: Analog Channel and Gain Selection Bits

  11. Bits 4:0 – MUX4:0: Analog Channel and Gain Selection Bits (1)은 offset calibration에 사용 한다.

  12. Bit 7 – ADEN: ADC Enable • ADEN = 1 ; ADC Enables • ADEN = 0 ; ADC Disables • Bit 6 – ADSC: ADC Start Conversion • Single Conversion mode 일 경우 • ADSC에 1을 Write ; A/D 변환이 시작,변환완료 시 0로 Reset • ADSC에 0을 Write ; No effect • Free Running mode 일 경우 • ADSC에 1을 Write ; Start the first conversion ADC Control and Status Register A

  13. Bit 5 – ADFR: ADC Free Running Select • Bit 4 – ADIF: ADC Interrupt Flag • Bit 3 - ADIE: ADC Interrupt Enable • Bits 2:0 – ADPS2:0: ADC Prescaler Select Bits • XTAL frequency 과 ADC Input clock의 division factor ADC Control and Status Register A

  14. ADC Control and Status Register A • Bit 4 – ADIF: ADC Interrupt Flag • Bit 3 - ADIE: ADC Interrupt Enable • Bits 2:0 – ADPS2:0: ADC Prescaler Select Bits • XTAL frequency 과 ADC Input clock의 division factor

  15. ADC Register Right Adjusted Mode: ADLAR = 0 Left Adjusted Mode: ADLAR = 1

  16. ATmega128 ADC 프로그램 예 • cho_adc_basic_lcd참고 요
