Panorama des différentes options pour la production de neutrinos A. Chancé, J.Payet CEA/DSM/DAPNIA/SACM. Plan. Principe de la “neutrino factory” Le SPL Les super beams La machine beta beam. Schéma possible de la “neutrino factory”. Paramètres généraux du SPL. 20 ms. 2.8 ms. 20 ms.

mercury
Download Presentation

Plan

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

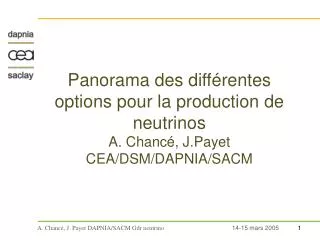

  1. Panorama des différentes options pour la production de neutrinosA. Chancé, J.PayetCEA/DSM/DAPNIA/SACM

  2. Plan • Principe de la “neutrino factory” • Le SPL • Les super beams • La machine beta beam

  3. Schéma possible de la “neutrino factory”

  4. Paramètres généraux du SPL

  5. 20 ms 2.8 ms 20 ms 3.316 s Pourquoi un anneau d’accumulation ? SubGeV nue like events forward, 200 kton year = 1500 events SuperBeam = 10 events Reduction needed : 150 20 ms / 2.8 ms ≈ 7 From SPL Not enough After accumulator 20 ms / 3.3 s ≈ 6000 Bunch compressor Could provide an additional reduction factor

  6. 17.7 ns 26.7 ns 5 + 3 empty 10 ns 5 ns 140 + 6 empty per turn 140 bunches 2.8 ms 17.2 ms 3.2 s 20 ms 20 ms Bunch rotation RF (h=146) RF (h=146) Accumulator ring Trev=3.316 s Charge exchange Injection 660 turns Compressor ring Trev=3.316 s Fast Injection 1 turn H- H+ Target Principe des deux anneaux E=2.2 GeV I=13 mA

  7. 5 SPL Micro - Bunches as Injected in the Accumulator SPL Error of W=10 MeV  1.34 MeV at Injection Point Nominal Beam No errors

  8. Bunches after Injection of 50 turns in the Accumulator WLinac=10 MeV

  9. Bunches after 660 turns (End of Injection) in the Accumulator WLinac=10 MeV L= 0.06 eVs L= 0.1 eVs

  10. Bunches after 8 turns in the Compressor WLinac=10 MeV

  11. Schéma de principe de la beta beam νe,νe Protons de 2GeV À construire Déjà existant 1 paquet toutes les 8 s 6He2+ 6Li3+ + e- + νe 18Ne10+ 18F9+ + e+ + νe

  12. Hélium Néon

  13. L’anneau de décroissance LTotale = 6931 m Larc = 1080 m Injection dans l’arc toutes les 8s compensant les désintégrations. Possibilité d’extraction des produits désintégrés dans les sections droites. Problème de radioprotection des arcs. 688 m 2385 m injection

  14. faisceau injecté hI SEPTUM es faisceau dévié hS déviateur rapide XDOF Région dispersive Schéma du système d’injection XDOF : écart entre les axes des faisceaux dévié et non dévié hS : espace entre le septum et le faisceau stocké es : épaisseur du septum (≈1 cm) hI : espace entre le septum et le faisceau injecté Dm : dispersion ΔE/E : écart en énergie Adaptation fonctions optiques Adaptation orbite chromatique : H = ΔE/E.Dm = hI+es+hS

  15. E E φ φ Fusion des 2 faisceaux 3 grandes étapes : _ injection d’un faisceau à une énergie différente _ rotation dans l’espace des phases longitudinal _ gymnastique de phase quand le faisceau injecté est à l’énergie nominale à l’aide de deux cavités RF dont l’une est à l’harmonique double : E φ

  16. Problème de radioprotection dans l’arc Dans le cas de pertes uniformes, Ppertes = 15 W/m pour l’Hélium et Ppertes = 2.5 W/m pour le Néon. • Acceptable a priori. MAIS les pertes ne sont pas uniformes dans l’arc. Produits de désintégration fortement déviés par les dipôles. • Points de forts dépôts dans l’arc. • Etude d’une configuration de l’arc minimisant les dépôts dans les éléments magnétiques et particulièrement dans les dipôles. • Besoin de davantage d’études avant de pouvoir conclure. Mais les premiers résultats semblent positifs.
