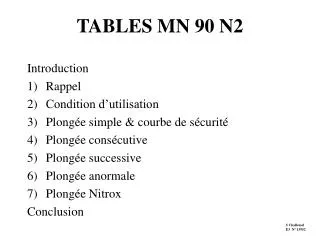

tables mn 90 n2
TABLES MN 90 N2

Introduction

  • Rappel
  • Condition d’utilisation
  • Plongée simple & courbe de sécurité
  • Plongée consécutive
  • Plongée successive
  • Plongée anormale
  • Plongée Nitrox

Conclusion

S Challemel

E3 N° 13952

slide2

1) Rappel: loi de Mariotte

  • Constitution de l’air: 80% d’azote et 20% d’oxygène
  • Quantité de gaz respiré en fonction de la pression:

1 l d’air à 1 bar

0 m

PV = cste

20 m

0,33 l d’air à 3 bar

1 l d’air à 20 m (3 bar), contient 3 x plus d’azote et d’oxygène qu’à la surface (car il est comprimé par la pression ambiante)

slide3

1) Rappel: la dissolution

Dissolution d’un gaz dans un liquide (passage d’un gaz dans un liquide ):

t2

t1

Le phénomène est réversible et le passage du gaz se fait toujours de la plus forte concentration vers la plus faible:

t

slide4

Décompression trop rapide = risque d’accident de décompression = libération anarchique d’azote

Azote respiré

Azote dissous dans le corps

0 m

Corps libère de l’azote pendant la remontée

Décompression en respectant le moyen de décompression (ordi, table)

20 m

Corps stocke l’azote pendant la plongée (oxygène consommé par l’organisme)

1) Rappel: la dissolution

A l’équilibre la quantité d’azote dissous dans le corps est proportionnelle à la quantité d’azote respiré

2 condition d utilisation
2) Condition d’utilisation
  • Plongée à l’air
  • V remontée <= 15 à 17 m/min
  • V remontée entre palier <= 6 m/min (30 s)
  • 2 plongées / 24 H
  • P max = 60 m
  • Altitude <= 300 m
  • Effort modéré
  • Délai minimum avant de monter en altitude ou de prendre un avion (0,8 bar) après une plongée: 12 H pour les tables MN90 ou 24 H recommandé par la CMAS
3 plong e simple courbe de s curit
3) Plongée simple & courbe de sécurité

HS

HS

HD

15 m/min

< 15 m/min

P

t

I > 12 H

DTR

  • HD, HS: heure de départ et de sortie
  • P: profondeur max de la plongée
  • t: durée de la plongée
  • DTR: durée totale de remontée
  • I: intervalle surface entre 2 plongées

Palier (durée, profondeur)

3 plong e simple courbe de s curit1
3) Plongée simple & courbe de sécurité

I entre 2 plongées dans la courbe de sécu > 12H

3 plong e simple2
3) Plongée simple

Exercice :

Amélie et Raphaël plongent sur les Pilotis à 20m pendant 40 min puis remonte en suivant le mont de 20 à 15 m en 2 min et ensuite en pleine eau à une vitesse de 15m/min. Paliers ?

4 plong e cons cutive
4) Plongée consécutive

HD

HS

HD

15 m/min

15 m/min

P2

P1

t1

I < 15 min

t2

  • t = t1 + t2
  • P = max de P1 ou P2, dans notre exemple P = P1

Palier (durée, profondeur)

4 plong e cons cutive1
4) Plongée consécutive
  • Exercice :
  • Amélie et Raphaël plongent sur les Pilotis à 20m pendant 40 min puis remonte en suivant le mont de 20 à 15 m en 2 min et ensuite en pleine eau à une vitesse de 15m/min. Paliers ?
  • A la surface, Raphaël met son masque sur le front et suite à un faux mouvement il tombe à l’eau. Amélie et Raphaël récupère un masque sur le bateau et s’immerge après 5 min en surface après avoir eu l’autorisation du directeur de plongée (DP).
  • Il retrouve le masque après avoir cherché 10 min sur un fond de 15 m et décide de remonter à la vitesse préconisée par les tables.
  • Quelle est la vitesse de remontée ?
  • Paliers (profondeurs et durées) ?
5 plong e successive1
5) Plongée successive

GPS

HD

HD

HS

15 m/min

15 m/min

P2

P1

t1

t2

15 min <= I <= 12 H

  • P1
  • t1
  • GPS
  • I
  • P2
  • t2 fictif = t2 + t majo

Palier première plongée et GPS (groupe de plongée successive = azote résiduel)

Majoration (t majo)

Palier de la deuxième plongée

5 plong e successive2
5) Plongée successive

Règles des arrondis pour utiliser les tables:

5 plong e successive3
5) Plongée successive

Exemple :

Raphaël et Amélie pour leur première plongées en autonomie s’immergent à une profondeur de 19 m puis effectuent une remontée inférieur à 15m/min au bout de 10 min, puis une remontée à 15m/min au bout de 46 min.

Indiquer les paliers éventuels (profondeur, durée)

Ils replongent après un intervalle de 3H08 pour 40 min à 17 m.

Indiquer les paliers éventuels (profondeur, durée).

5 plong e successive4
5) Plongée successive

HS = 14h47

DTR = (17 – 3)/15 + 5 + 0,5 = 6,4 = 7 min

HS = 14h + 40min + 7min = 14h47

slide19

5) Plongée successive

Exercice :

Raphaël et Amélie sortent de leur première plongées avec une lettre de groupe J

Ils replongent après un intervalle de 1H12 pour 10 min à 19 m.

Indiquer les paliers éventuels (profondeur, durée).

Majo = 47 min 

5 plong e successive5

HD

  • t majo 2eme plongée calculé pour une profondeur P2
  • mais profondeur réel 2eme plongée > P2
    • P réel
    • t2 + t majo pour P2

P2

P réel > P2

Palier de la deuxième plongée

t2

5) Plongée successive

Règles des arrondis pour utiliser les tables:

Dans la pratique la majoration n’est pas calculée sous l’eau (trop long) mais en surface (pendant l’intervalle surface). Si la profondeur prévue est différente de la profondeur réalisée (profondeur réelle) il faudra suivre les règles suivantes (toujours dans le sens de la sécurité):

5 plong e successive6

t majo 2eme plongée calculé pour une profondeur P2

  • mais profondeur réel 2eme plongée < P2
    • P2
    • t2 + t majo pour P2

Palier de la deuxième plongée

5) Plongée successive

HD

15 m/min

P réel < P2

P2

t2

5 plong e successive7
5) Plongée successive
  • Exercice:
  • Raphaël et Amélie sortent d’une première plongée avec une lettre de Groupe I. Ils planifient leur deuxième plongée et calcul une majo de 19 min pour une profondeur de 18m après un intervalle surface de 3H10.
  • Ils replongent après un intervalle de 3H10 pour 40 min mais en fait ils atteignent la profondeur de 20 m. Quels sont les paliers éventuels (profondeur, durée) sans avoir à recalculer la majoration ?
  • Ils replongent après un intervalle de 3H10 pour 40 min mais en fait ils ne dépassent pas la profondeur de 12 m. Quels sont les paliers éventuels (profondeur, durée) sans avoir à recalculer la majoration ?

a) t = 40 + 19 = 59 min à 20 m  palier: 13 min à 3m

b) t = 40 + 19 = 59 min à 18 m  palier: 5 min à 3m

6 plong e anormale remont e rapide
6) Plongée anormale: remontée rapide

HD

HS

>17 m/min

15 m/min

P/2

P

t1

< 3 min

5 min

t2

  • P
  • t = t1 + 3 + 5

Paliers (profondeur, durée), palier minimum = 2 min à 3 m

6 plong e anormale remont e rapide1
6) Plongée anormale: remontée rapide

Exercice:

Raphaël et Amélie s’immergent à une profondeur de 19 m. Au bout de 46 min ils remontent et font surface au bout d’1 min.

Indiquer les paliers éventuels (profondeur, durée)

6 plong e anormale interruption de palier
6) Plongée anormale: interruption de palier

HD

HS

t < t palier

t palier

15 m/min

P

t1

< 3 min

  • P
  • t1

Prof. paliers, t paliers, si interrompu refaire entièrement le palier interrompu

6 plong e anormale interruption de palier1
6) Plongée anormale: interruption de palier

Exercice:

Raphaël et Amélie s’immergent à une profondeur de 19 m. Au bout de 46 min ils remontent à une vitesse de 15m/min. au bout de 3min de palier Raphaël tombe en panne d’air et décide de faire surface pour récupérer une bouteille.

Indiquer les paliers éventuels (profondeurs, durées)

7 plong e nitrox int r t

NITROX 40% O2

A l’air :

Au NITROX 40/60: pas de palier

70 min

20 m

7) Plongée Nitrox: intérêt

20 min de palier

  • Diminue les temps de décompression (quantité d’azote respirée plus faible) ou augmente la marge par rapport à l’ ADD (accident de décompression) si les paliers sont réalisés en considérant un mélange air
  • Risques de narcose, d’ADD et de fatigue sont fortement diminués
  • Consommation légèrement plus faible (10%)
