第四章 弯曲应力

1. 第四章 弯曲应力 化学与化学工程学院 帅 心 涛

2. 杆件变形的基本形式 • 轴向拉伸或压缩：在一对作用线和直杆轴线重合的外力作用下，直杆的主要变形为长度改变。 • 扭转：在一对转向相反、作用面垂直于杆轴线的外力偶作用下，直杆的相邻横截面将绕轴线发生相对转动。 • 弯曲：在一对转向相反、作用面在包含杆轴线在内的纵向平面内的外力偶作用下，直杆的相邻横截面将绕垂直于纵向平面的某一横向轴发生相对转动，其轴线将弯成曲线。 • 剪切：在一对相距很近的大小相等、指向相反的横向外力作用下，直杆的主要变形为横截面沿外力作用方向发生相对错动。

3. §1 对称弯曲的概念及梁的计算简图 • 弯曲的概念： 杆件承受垂直于其轴线方向的外力,或在其轴线平面内作用有外力偶时, 杆的轴线变为曲线. 凡是以弯曲为主要变形的杆件，通称为梁。

4. y z 形心 §1 对称弯曲的概念及梁的计算简图 • 力学模型： • 构件几何特征：具有纵对称面的等截面直杆 • 受力特征：横向外力（或外力合力）或外力偶均作用在杆的纵向对称面内 • 变形特征：杆件轴线变形后为外力作用面内的平面曲线，或任意两横截面间绕垂直于外力作用面的某一横向轴作相对转动 F1 F2 杆轴 X FB FA

5. F2 F1 杆轴 X FA FB 纵向对称面 §1 对称弯曲的概念及梁的计算简图 • 对称弯曲： 构件的 几何形状、材料性能 和外力作用均对称于 杆件的纵对称面，故 变形后的轴线必定是 一条在该纵对称面内 的平面曲线。 • 平面弯曲：对称弯曲时，梁变形后的轴线所在平面与外力所在平面相重合。 对称弯曲必定是平面弯曲，而平面弯曲不一定是对称弯曲。

6. §1 对称弯曲的概念及梁的计算简图 • 非对称弯曲：若构件不具有纵对称面，或虽有纵对称面但外力不作用在纵对称面时的弯曲变形

7. §1 对称弯曲的概念及梁的计算简图 • 梁的计算简图：由于研究对象是等截面的直梁，且外力为作用在梁纵对称面内的平面力系，因此梁的计算简图中就用梁的轴线代表梁。 • 固定端 • 固定铰支座 • 可动铰支座

8. §1 对称弯曲的概念及梁的计算简图 • 静定梁：如果梁具有1个固定端，或具有1个固定铰支座和1个可动铰支座，则其支座反力可由静力平衡方程求解。 • 跨：梁在两支座间的部分，其长度称为梁的跨长。常见的静定梁大多是单跨的。 简支梁 悬臂梁 外伸梁

9. §1 对称弯曲的概念及梁的计算简图 • 超静定梁：有时为了工程上的需要，对一个梁设置较多的支座，致使支座反力数目多于独立的平衡方程数目，仅用静力平衡方程无法求解。 固定梁 连续梁 半固定梁

10. §1 对称弯曲的概念及梁的计算简图 • 作用在梁上的载荷形式 分 布 荷 载 集中力 线性(非均匀)分布荷载 Me 均匀分布荷载 集中力偶

11. F a A B FA FB x §2 梁的剪力和弯矩.剪力图和弯矩图 • 剪力：梁横截面上、作用线平行于截面的内力分量，记为Fs • 弯矩：梁横截面上、作用线垂直于截面的内力偶矩，记为M M FA Fs

12. §2 梁的剪力和弯矩.剪力图和弯矩图 • 符号规定：使微段梁有顺时针转动趋势的剪力为正，反之为负； 使微段梁产生向下凸变形的弯矩为正，反之为负。 Fs＞0 Fs＜0 M＞0 M＜0

13. B A C D A C B C D D B §2 梁的剪力和弯矩.剪力图和弯矩图 • 例题4.1试确定截面C及截面D上的剪力和弯矩

14. §2 梁的剪力和弯矩.剪力图和弯矩图 • 截开后取左边为示力对象： • 向上的外力引起正剪力，向下的外力引起负剪力； • 向上的外力引起正弯矩，向下的外力引起负弯矩； • 顺时针引起正弯矩，逆时针引起负弯矩。 • 截开后取右边为示力对象： • 向上的外力引起负剪力，向下的外力引起正剪力； • 向上的外力引起正弯矩，向下的外力引起负弯矩； • 顺时针引起负弯矩，逆时针引起正弯矩。

15. §2 梁的剪力和弯矩.剪力图和弯矩图 • 例题4.2一长为2m的均质木料，欲锯下0.6m长的一段。为使在锯开处两端面的开裂最小，应使锯口处的弯矩为零，木料放在两只锯木架上，一只锯木架放置在木料的一端，试问另一只锯木架放置何处才能使木料锯口处的弯矩为零。

16. §2 梁的剪力和弯矩.剪力图和弯矩图 • 剪力方程：表示沿梁轴线各横截面上剪力随截面位置变化的函数，表示为Fs=Fs(x) • 弯矩方程：表示沿梁轴线各横截面上弯矩随截面位置变化的函数，表示为M=M(x) • 剪力图：表示沿梁轴线各横截面上剪力随截面位置变化的图线，规定正值的剪力画在x轴的上侧。 • 弯矩图：表示沿梁轴线各横截面上弯矩随截面位置变化的图线，规定正值的弯矩画在梁的受拉侧，即x轴的下侧。

17. A B §2 梁的剪力和弯矩.剪力图和弯矩图 FA FB x

18. X §2 梁的剪力和弯矩.剪力图和弯矩图 • 例题4.3图示悬臂梁AB,自由端受力F的作用,试作剪力图和弯矩图. kN kNm

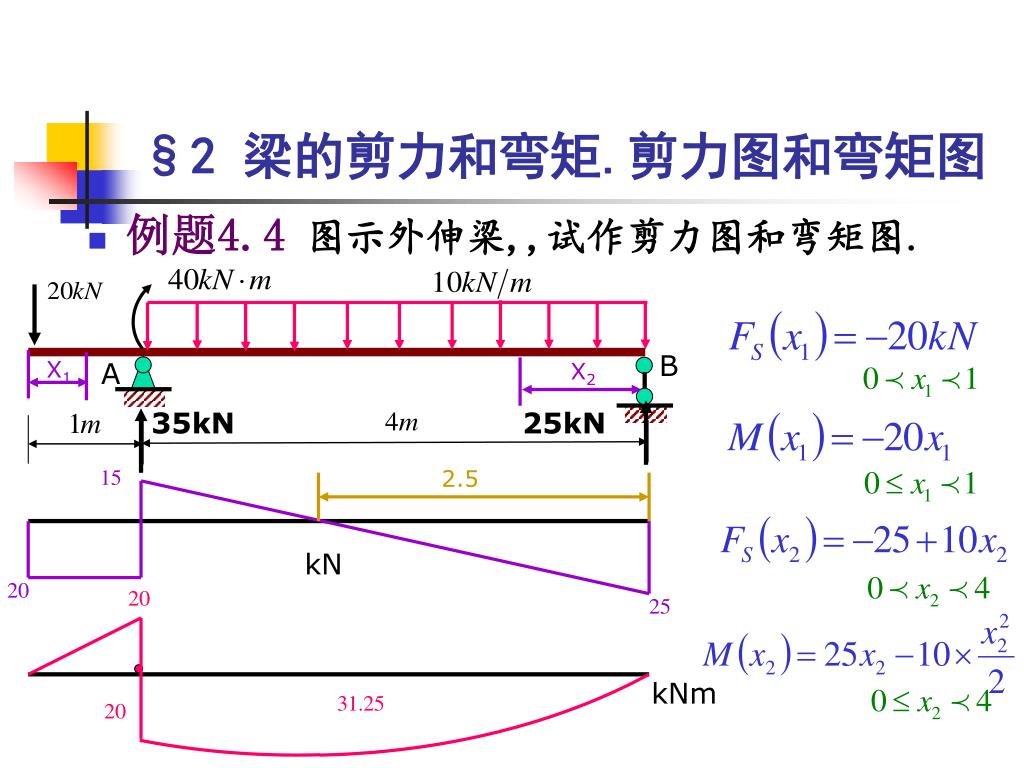

19. A B X2 X1 2.5 §2 梁的剪力和弯矩.剪力图和弯矩图 • 例题4.4图示外伸梁,,试作剪力图和弯矩图. 35kN 25kN kN kNm

20. §2 梁的剪力和弯矩.剪力图和弯矩图 • 剪力、弯矩与分布荷载集度间的微分关系及应用

21. §2 梁的剪力和弯矩.剪力图和弯矩图 • 剪力、弯矩与分布荷载集度间的微分关系及应用 剪力图是水平直线. 弯矩图是斜直线. 弯矩图是水平直线. 剪力图是斜直线.弯矩图是二次抛物线.

22. §2 梁的剪力和弯矩.剪力图和弯矩图 • 若x1,x2两截面间无集中力作用,则x2截面上的FS1等于x1截面上的FS1加上两截面之间分布荷载图的面积. • 若x1,x2两截面间无集中力偶作用,则x2截面上的M2等于x1截面上的M1加上两截面之间剪力图的面积.

23.  + + - §2 梁的剪力和弯矩.剪力图和弯矩图

24. §2 梁的剪力和弯矩.剪力图和弯矩图 • 突变规律(从左向右画)：集中力作用处，FS图突变，方向、大小与力同，M图斜率突变，突变成的尖角与集中力F的箭头是同向；集中力偶作用处，M图发生突变，顺下逆上，大小与M同，FS图不发生变化。 • 叠加原理：当所求参数（内力、应力或位移等）与梁上荷载为线性关系时，则由几项荷载共同作用时所引起的参数等于每项荷载单独作用下所引起的该参数的叠加。 • 弯矩图的叠加：在线弹性、小变形的条件下，梁横截面上的弯矩与荷载成线性关系。因此，由几项荷载共同作用时梁的弯矩图等于每项荷载单独作用下梁弯矩图的叠加。

25. §2 梁的剪力和弯矩.剪力图和弯矩图 • 结构对称，载荷反对称，则FS图对称，M图反对称

26. §2 梁的剪力和弯矩.剪力图和弯矩图 • 结构对称，载荷对称，则FS图反对称，M图对称

27. §2 梁的剪力和弯矩.剪力图和弯矩图 • 例题4.5 作图示梁的内力图 kN kNm

28. §2 梁的剪力和弯矩.剪力图和弯矩图 • 例题4.6 4.5 kN 1.5 5.5 kNm

29. F 1/2qL2 FL qL 1/2qL2+FL F F+qL §2 梁的剪力和弯矩.剪力图和弯矩图 • 例题4.7 叠加法作弯矩图 ＋

30. + - - + §2 梁的剪力和弯矩.剪力图和弯矩图 • 例题4.8 叠加法作弯矩图

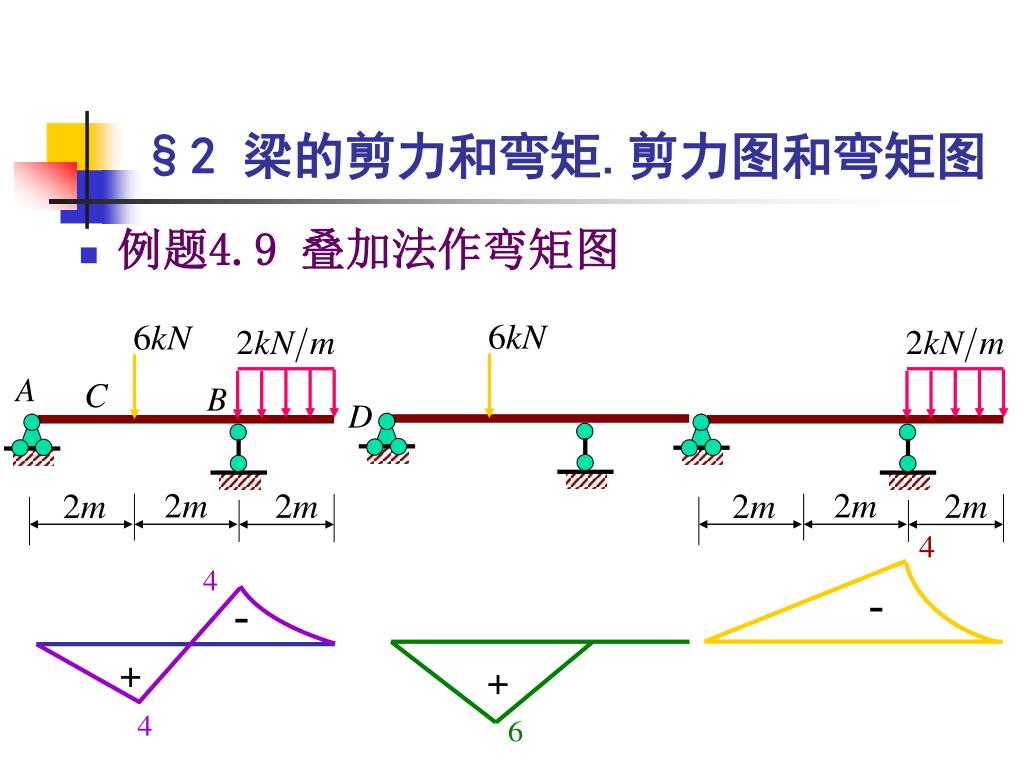

31. + - - + §2 梁的剪力和弯矩.剪力图和弯矩图 • 例题4.9 叠加法作弯矩图

32. §3 平面刚架和曲杆的内力图 • 平面刚架：由在同一平面内、不同取向的两根或两根以上的杆件，通过杆端相互刚性连接而组成的结构。在平面载荷作用下，组成刚架的杆件横截面上一般存在轴力、剪力和弯矩三个内力分量。 • 弯矩图：画在杆受拉的一侧，不注明正负号。 • 剪力图和弯矩图：可画在刚架轴线的任一侧，不过通常正值画在刚架的外侧，须注明正负号。 横梁 当杆件变形时，两杆连接处保持刚性，即角度（一般为直角）保持不变。 立柱

33. B C L q L A §3 平面刚架和曲杆的内力图 • 例题4.10 求做图示刚架的内力图 qL/2 qL qL/2

34. FN(y) y M(y) B B FS(y) ql ql y §3 平面刚架和曲杆的内力图 • 例题4.10 已知平面刚架上的均布载荷集度q,长度l求做图示刚架的内力图 解：1、确定约束力 2、写出各段的内力方程 竖杆AB：A点向上为y

35. y B B M(x) FN(x) ql FS(x) x x §3 平面刚架和曲杆的内力图 • 例题4.10 已知平面刚架上的均布载荷集度q,长度l求做图示刚架的内力图 解：横杆CB：C点向左为x

36. － y B ql ql M FN FS ＋ ＋ §3 平面刚架和曲杆的内力图 • 例题4.10 已知平面刚架上的均布载荷集度q,长度l，求做图示刚架的内力图 竖杆AB： 横杆CB：

37. §3 平面刚架和曲杆的内力图 • 平面曲杆: • 某些构件（吊钩等）其轴线为平面曲线称为平面曲杆。当外力与平面曲杆均在同一平面内时，曲杆的内力有轴力、剪力和弯矩。 • 平面曲杆横截面上的内力情况及其内力图的绘制方法，与刚架的相类似。

38. §3 平面刚架和曲杆的内力图 • 例题4.11 画出该曲杆的内力图 解：写出曲杆的内力方程

39. §4 梁横截面上的正应力·梁的正应力强度条件 • 纯弯曲：梁（如CD段）各横截面上的剪力为零，弯矩为常量 • 横力弯曲：梁（如AC和BD段）各横截面同时有剪力和弯矩，且弯矩为截面位置x的函数。

40. §4 梁横截面上的正应力·梁的正应力强度条件 • 纯弯曲时梁横截面上的正应力——几何关系 先研究该截面上任一点处沿横截面法线方向的线应变，即纵向线应变。

41. §4 梁横截面上的正应力·梁的正应力强度条件 • 纯弯曲时梁横截面上的正应力——几何关系 平面假设：梁在受力弯曲后，其原来的横截面仍为平面，并绕垂直于纵对称面的某一轴旋转，且仍垂直于梁变形后的轴线。

42. §4 梁横截面上的正应力·梁的正应力强度条件 • 纯弯曲时梁横截面上的正应力——几何关系 • 中性层：梁弯曲变形时，其纵向线段无长度改变（不伸长也不缩短）的面。 • 中性轴：中性层与横截面的交线，即横截面上正应力为零的各点的连线。弯曲变形时，各横截面间绕其中性轴作相对转动。 • 中性轴位置：梁发生对称弯曲、且处于弹性范围时，中性轴通过横截面形心，并垂直于荷载作用平面。 • 中性层的曲率： ρ(x)－变形后中性层或梁轴的曲率半径；EIz－梁的弯曲刚度，轴z为横截面的中性轴。

43. §4 梁横截面上的正应力·梁的正应力强度条件 • 纯弯曲时梁横截面上的正应力——几何关系 该式表明横截面上任一点处的纵向线应变ε与该点在截面上之位置成正比。

44. §4 梁横截面上的正应力·梁的正应力强度条件 • 纯弯曲时梁横截面上的正应力——物理关系 • 若设各纵向线之间没有因纯弯曲而引起的相互挤压，则可认为横截面上各点处的纵向线段均处于单轴应力状态。 • 当材料处于线弹性范围内且拉伸和压缩弹性模量相同时，由单轴应力状态下的胡克定律可得物理关系： 该式表明横截面上任一点处的正应力与该点到中性轴的距离成正比，而在距中性轴为y的等高线上各点处的正应力均相等。

45. §4 梁横截面上的正应力·梁的正应力强度条件 • 纯弯曲时梁横截面上的正应力——静力学 根据梁上只有外力偶Me的受力条件，由截面法可知，FN和My均等于零，而Mz就是横截面上的弯矩M。 其中σdA为横截面上的法向内力元素，S指静矩，I指惯性矩。

46. §4 梁横截面上的正应力·梁的正应力强度条件 • 纯弯曲时梁横截面上的正应力——静力学 式中，M为横截面上的弯矩，Iz为横截面对中性轴的惯性矩，y为所求应力点的纵坐标。 将弯矩M和坐标y按规定的正负号代入，所得到的正应力σ若为正值，即为拉应力，若为负值则为压应力。 在具体计算中，可根据梁变形的情况来判断，即以中性层为界，梁变形后凸出边的应力为拉应力，而凹入边的应力则为压应力。

47. §4 梁横截面上的正应力·梁的正应力强度条件 • 纯弯曲时梁横截面上的正应力——正应力分布 • 适用于均匀连续、各向同性材料，在线弹性范围内（σmax≤σp）对称弯曲的小变形情况下。 • Wz称为截面弯曲系数，其值与横截面的形状和尺寸有关。 • 在横截面上离中性轴最远的各点处，正应力值最大；反之最小。 • 在纯弯曲时，横截面在弯曲变形后保持平面，公式为精确解；横力弯曲时，横截面不再保持平面，公式在多数情况下存在误差。当梁的跨高比l/h≤5时，误差≤2%。 • 若中性轴为截面对称轴，则受拉σt,max= 受压σc,max，反之不相等

48. §4 梁横截面上的正应力·梁的正应力强度条件 常见截面的IZ和WZ 圆截面 空心圆截面 矩形截面 空心矩形截面

49. §4 梁横截面上的正应力·梁的正应力强度条件 • 纯弯曲理论的推广－横力弯曲

50. §4 梁横截面上的正应力·梁的正应力强度条件 • 纯弯曲理论的推广－横力弯曲 • 弹性力学精确分析表明，当跨度l与横截面高度h之比l / h > 5（细长梁）时，纯弯曲正应力公式对于横力弯曲近似成立。 横力弯曲最大正应力
