HJ산전㈜

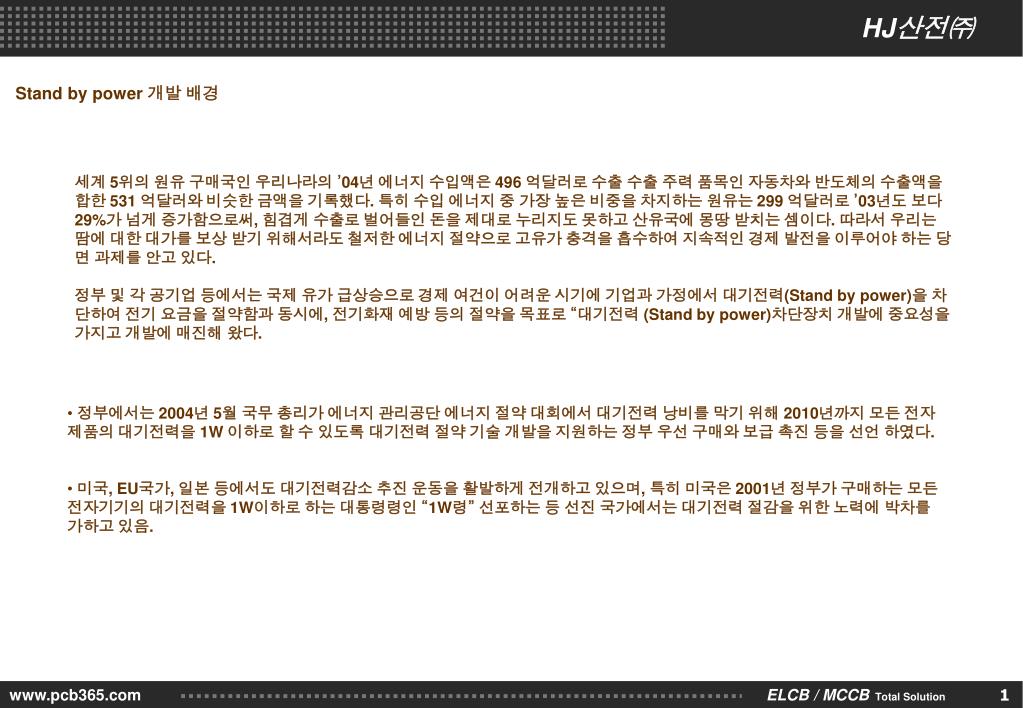

Stand by power 개발 배경

세계 5위의 원유 구매국인 우리나라의 ’04년 에너지 수입액은 496 억달러로 수출 수출 주력 품목인 자동차와 반도체의 수출액을 합한 531 억달러와 비슷한 금액을 기록했다. 특히 수입 에너지 중 가장 높은 비중을 차지하는 원유는 299 억달러로 ’03년도 보다 29%가 넘게 증가함으로써, 힘겹게 수출로 벌어들인 돈을 제대로 누리지도 못하고 산유국에 몽땅 받치는 셈이다. 따라서 우리는 땀에 대한 대가를 보상 받기 위해서라도 철저한 에너지 절약으로 고유가 충격을 흡수하여 지속적인 경제 발전을 이루어야 하는 당면 과제를 안고 있다.

정부 및 각 공기업 등에서는 국제 유가 급상승으로 경제 여건이 어려운 시기에 기업과 가정에서 대기전력(Stand by power)을 차단하여 전기 요금을 절약함과 동시에, 전기화재 예방 등의 절약을 목표로 “대기전력 (Stand by power)차단장치 개발에 중요성을 가지고 개발에 매진해 왔다.

  • 정부에서는 2004년 5월 국무 총리가 에너지 관리공단 에너지 절약 대회에서 대기전력 낭비를 막기 위해 2010년까지 모든 전자 제품의 대기전력을 1W 이하로 할 수 있도록 대기전력 절약 기술 개발을 지원하는 정부 우선 구매와 보급 촉진 등을 선언 하였다.

  • 미국, EU국가, 일본 등에서도 대기전력감소 추진 운동을 활발하게 전개하고 있으며, 특히 미국은 2001년 정부가 구매하는 모든 전자기기의 대기전력을 1W이하로 하는 대통령령인 “1W령” 선포하는 등 선진 국가에서는 대기전력 절감을 위한 노력에 박차를 가하고 있음.


HJ산전㈜

Stand by power 란?

대기전력이란 전기전자 기기가 외부 전원에 연결되어 있으나 주 기능을 수행하지 않는 동안에 소모되는 전력을 의미한다.

기기 본래의 기능과 무관하게 전기가 낭비되는 대기전력(Stand power)은 “전기 흡혈귀(power vampire)로 가구당 306kWh(35,000원)소비하여 우라 나라 가정 전력 소비량의 11%(국가 소비량의 1.7%)점유 한다.

-. 국가 전체로는 1,500만 가구가 매년 5,000억원 낭비(소비자 운동의 중요성)

-. 대기전력 1W 소비 비용 5Euros(5달러)(1EA)

-. 국내 전자기기 3억대 가동 추정(평균 대기전력 3.66W)

에너지 관리 공단

한국 전기연구원에서 발표한 개별 가구를 대상으로 보유중인 가전기기의 대기전력 실측 자료에 의하면, 국내 53가구의 총 825대의 기기를 측정한 결과 기기의 평균 대기전력은 3.66W로 나타났다.

국내 가구당 대기전력 총량은 평균 57.0W였으며, 연평균 306kWh의 대기 전력을 소모하는 것으로 나타났다. 따라서 국내 연간 가정용 대기 전력 소모량은 최소한 4.6TWh로 추산되며 이는 국내연간 소비 전력량의 1.67%에 해당 된다. 한편 가정에서의 대기전력 소모는 향후 가전기기의 디지털화 및 홈 네트워크화 경향에 따라 더욱 증가하여 2025년에는 가정 소비전력의 25%에 이를 전망이다. 따라서 대기전력절감을 위한 소비자 운동 및 인식 전환 등이 필요하다.

한국 전기 연구원


HJ산전㈜

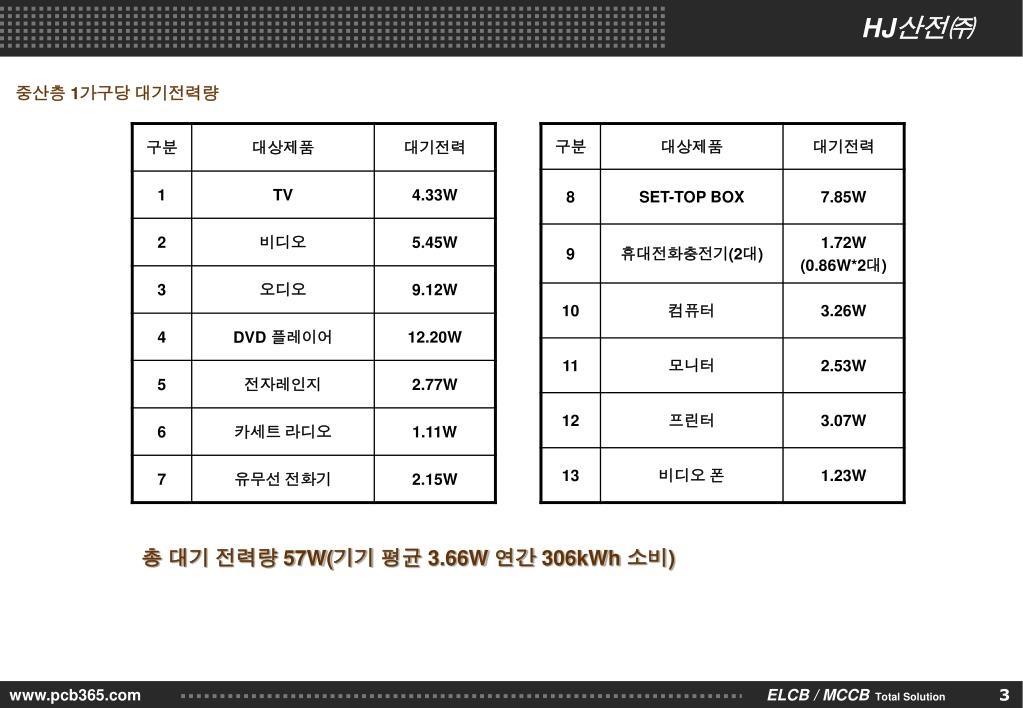

중산층 1가구당 대기전력량

총 대기 전력량 57W(기기 평균 3.66W 연간 306kWh 소비)


HJ산전㈜

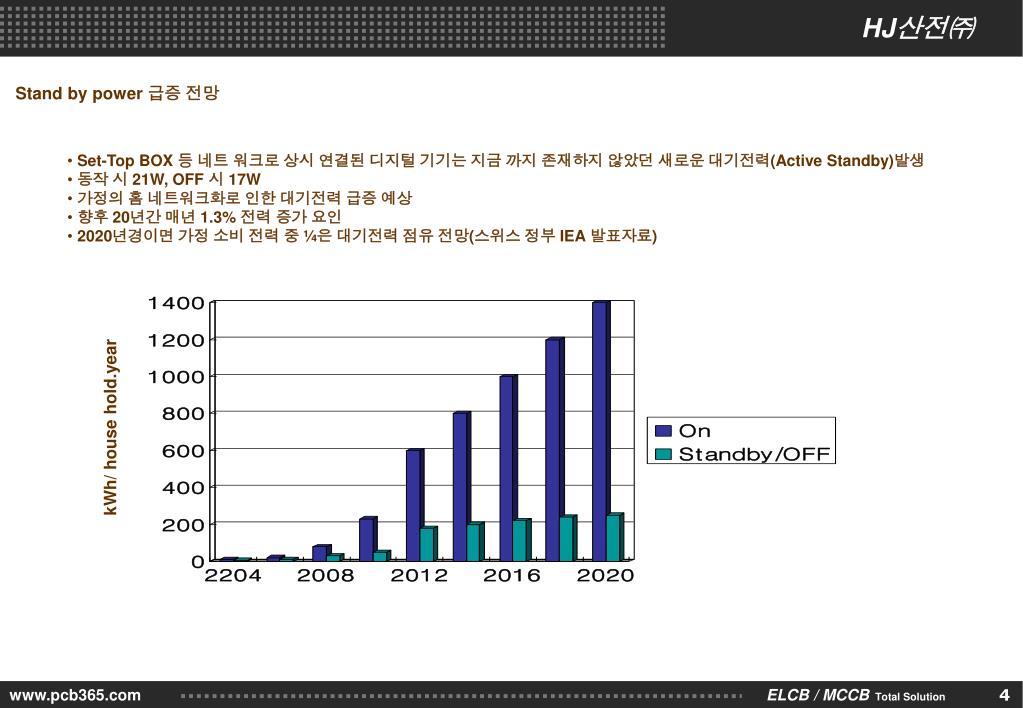

Stand by power 급증 전망

  • Set-Top BOX 등 네트 워크로 상시 연결된 디지털 기기는 지금 까지 존재하지 않았던 새로운 대기전력(Active Standby)발생

  • 동작 시 21W, OFF 시 17W

  • 가정의 홈 네트워크화로 인한 대기전력 급증 예상

  • 향후 20년간 매년 1.3% 전력 증가 요인

  • 2020년경이면 가정 소비 전력 중 ¼은 대기전력 점유 전망(스위스 정부 IEA 발표자료)

kWh/ house hold.year


HJ산전㈜

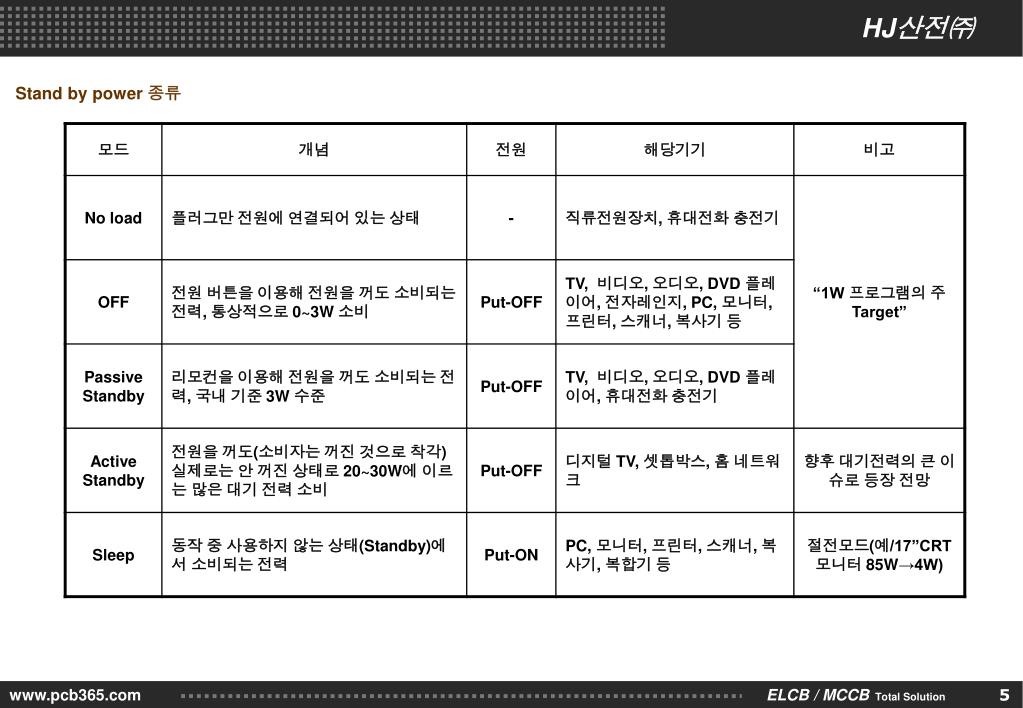

Stand by power 종류


HJ산전㈜

선진국의 Stand by power 1W 정책

-. 미국

Executive Order 13221

(부시 대통령은 미국 연방정부가 구매하는 모든 전자기기 대기전력을 1W 이하로 하는 “1W령” 선포 (2001년)

-. EU(유럽연합)

EU Code of Conduct

(EU 집행우원회 EACEM과 협약 체결 및 대기 전력 해동 강령 제정(2000년)

-. 호주

대기전력 1W 국가 정책

(2012년까지 1W 달성 선언(2002년)

-. 일본

전자업계 1W 선언

(2003년까지 1W 목표(2001년)

-. 국제 에너지 기구(IEA)

ONE WATT LNITIATIVE

(자국에 맞는 1W 정책을 통해 2005년 50%, 2010년까지 100%달성)


HJ산전㈜

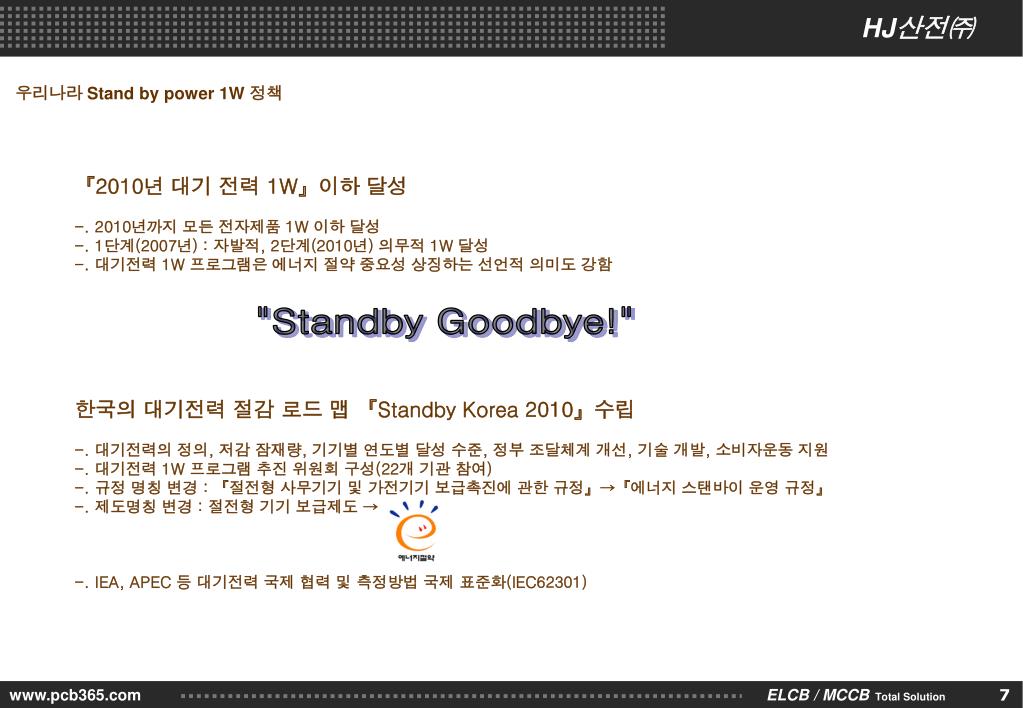

우리나라 Stand by power 1W 정책

『2010년 대기 전력 1W』이하 달성

-. 2010년까지 모든 전자제품 1W 이하 달성

-. 1단계(2007년) : 자발적, 2단계(2010년) 의무적 1W 달성

-. 대기전력 1W 프로그램은 에너지 절약 중요성 상징하는 선언적 의미도 강함

"Standby Goodbye!"

한국의 대기전력 절감 로드 맵 『Standby Korea 2010』수립

-. 대기전력의 정의, 저감 잠재량, 기기별 연도별 달성 수준, 정부 조달체계 개선, 기술 개발, 소비자운동 지원

-. 대기전력 1W 프로그램 추진 위원회 구성(22개 기관 참여)

-. 규정 명칭 변경 : 『절전형 사무기기 및 가전기기 보급촉진에 관한 규정』→『에너지 스탠바이 운영 규정』

-. 제도명칭 변경 : 절전형 기기 보급제도 →

-. IEA, APEC 등 대기전력 국제 협력 및 측정방법 국제 표준화(IEC62301)


Stand by power product information

Stand by powerProduct information


HJ산전㈜

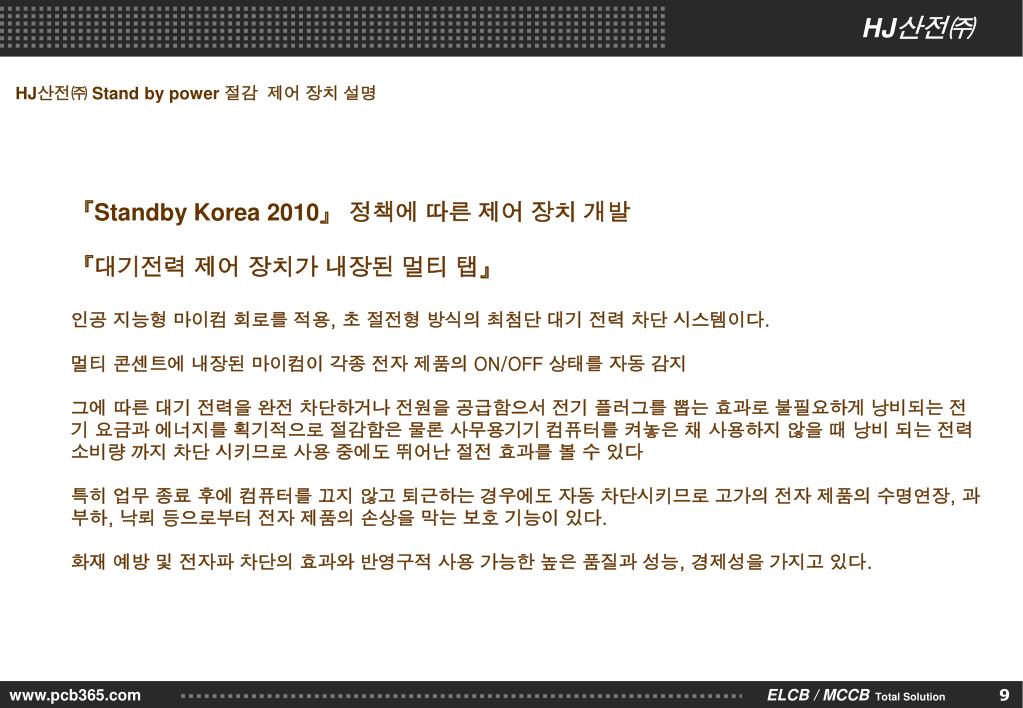

HJ산전㈜ Stand by power 절감 제어 장치 설명

『Standby Korea 2010』 정책에 따른 제어 장치 개발

『대기전력 제어 장치가 내장된 멀티 탭』

인공 지능형 마이컴 회로를 적용, 초 절전형 방식의 최첨단 대기 전력 차단 시스템이다.

멀티 콘센트에 내장된 마이컴이 각종 전자 제품의 ON/OFF 상태를 자동 감지

그에 따른 대기 전력을 완전 차단하거나 전원을 공급함으서 전기 플러그를 뽑는 효과로 불필요하게 낭비되는 전기 요금과 에너지를 획기적으로 절감함은 물론 사무용기기 컴퓨터를 켜놓은 채 사용하지 않을 때 낭비 되는 전력 소비량 까지 차단 시키므로 사용 중에도 뛰어난 절전 효과를 볼 수 있다

특히 업무 종료 후에 컴퓨터를 끄지 않고 퇴근하는 경우에도 자동 차단시키므로 고가의 전자 제품의 수명연장, 과부하, 낙뢰 등으로부터 전자 제품의 손상을 막는 보호 기능이 있다.

화재 예방 및 전자파 차단의 효과와 반영구적 사용 가능한 높은 품질과 성능, 경제성을 가지고 있다.


HJ산전㈜

HJ산전㈜ Stand by power 절감 제어 장치 인증 취득


HJ산전㈜

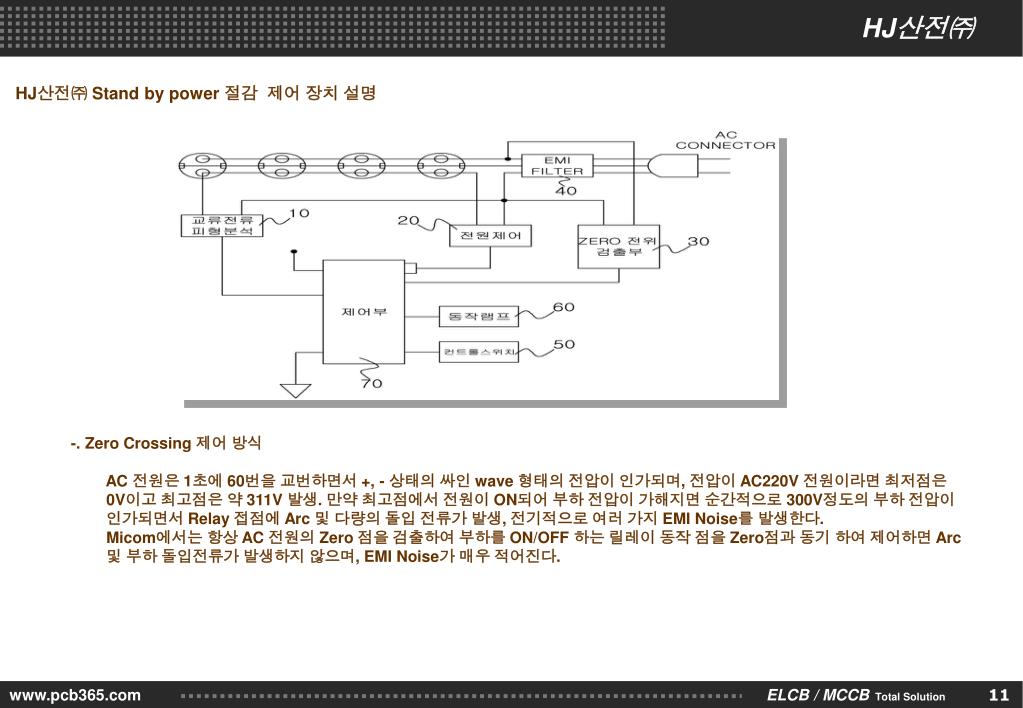

HJ산전㈜ Stand by power 절감 제어 장치 설명

-. Zero Crossing 제어 방식

AC 전원은 1초에 60번을 교번하면서 +, - 상태의 싸인 wave 형태의 전압이 인가되며, 전압이 AC220V 전원이라면 최저점은

0V이고 최고점은 약 311V 발생. 만약 최고점에서 전원이 ON되어 부하 전압이 가해지면 순간적으로 300V정도의 부하 전압이 인가되면서 Relay 접점에 Arc 및 다량의 돌입 전류가 발생, 전기적으로 여러 가지 EMI Noise를 발생한다.

Micom에서는 항상 AC 전원의 Zero 점을 검출하여 부하를 ON/OFF 하는 릴레이 동작 점을 Zero점과 동기 하여 제어하면 Arc 및 부하 돌입전류가 발생하지 않으며, EMI Noise가 매우 적어진다.


HJ산전㈜

HJ산전㈜ Stand by power 절감 제어 장치 설명

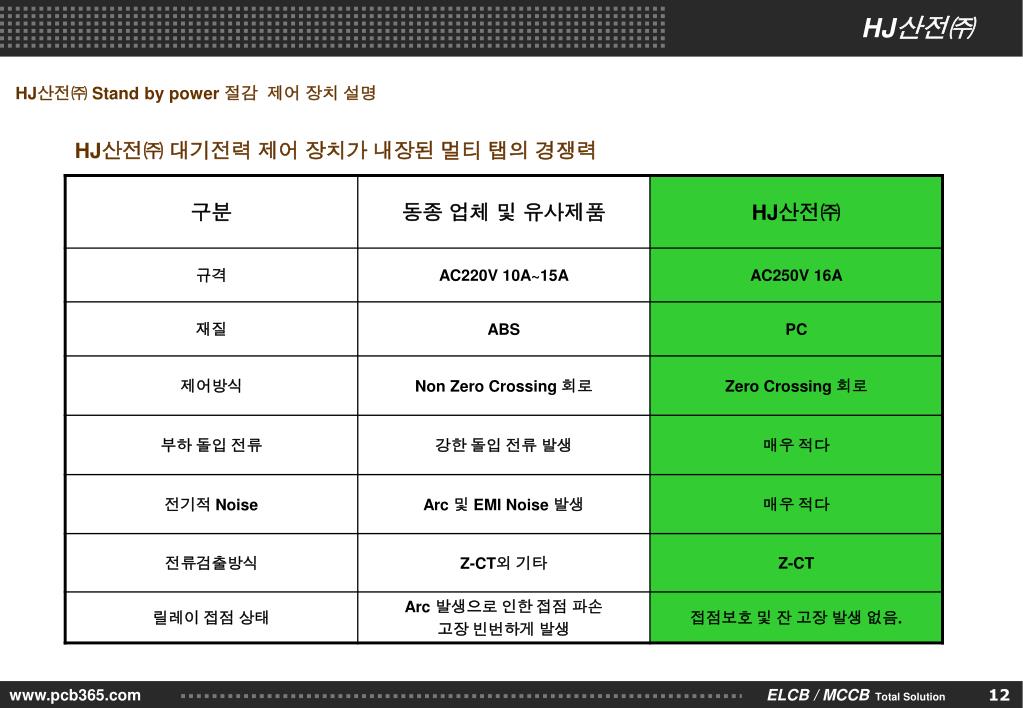

HJ산전㈜ 대기전력 제어 장치가 내장된 멀티 탭의 경쟁력


HJ산전㈜

HJ산전㈜ Stand by power 절감 제어 장치 설명

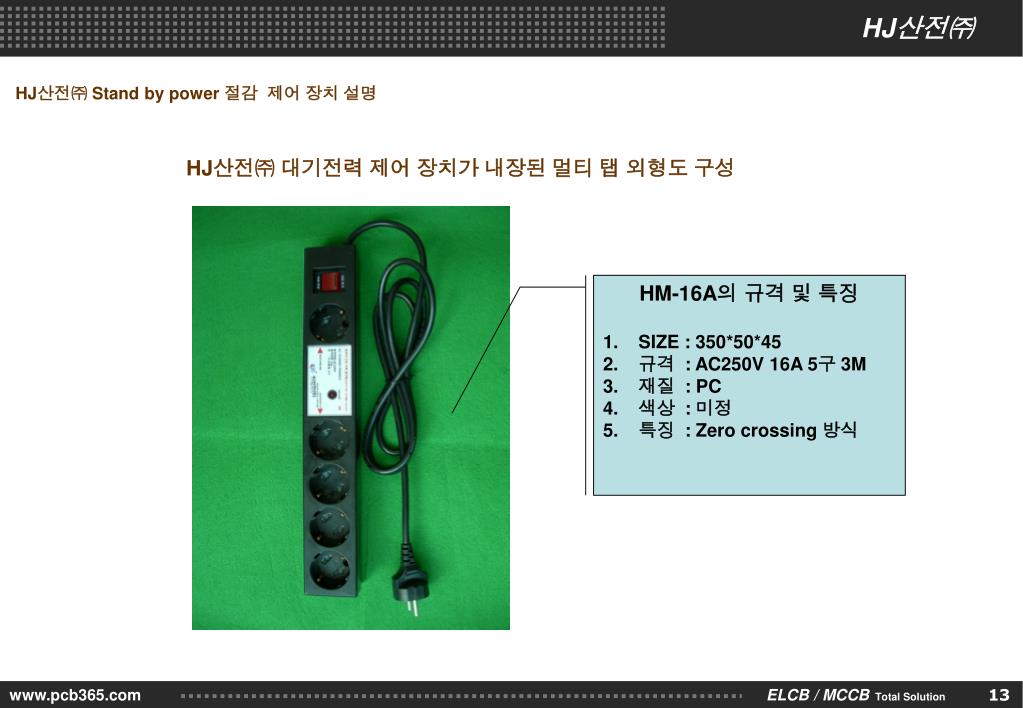

HJ산전㈜ 대기전력 제어 장치가 내장된 멀티 탭 외형도 구성

  • HM-16A의 규격 및 특징

  • SIZE : 350*50*45

  • 규격 : AC250V 16A 5구 3M

  • 재질 : PC

  • 색상 : 미정

  • 특징 : Zero crossing 방식


HJ산전㈜

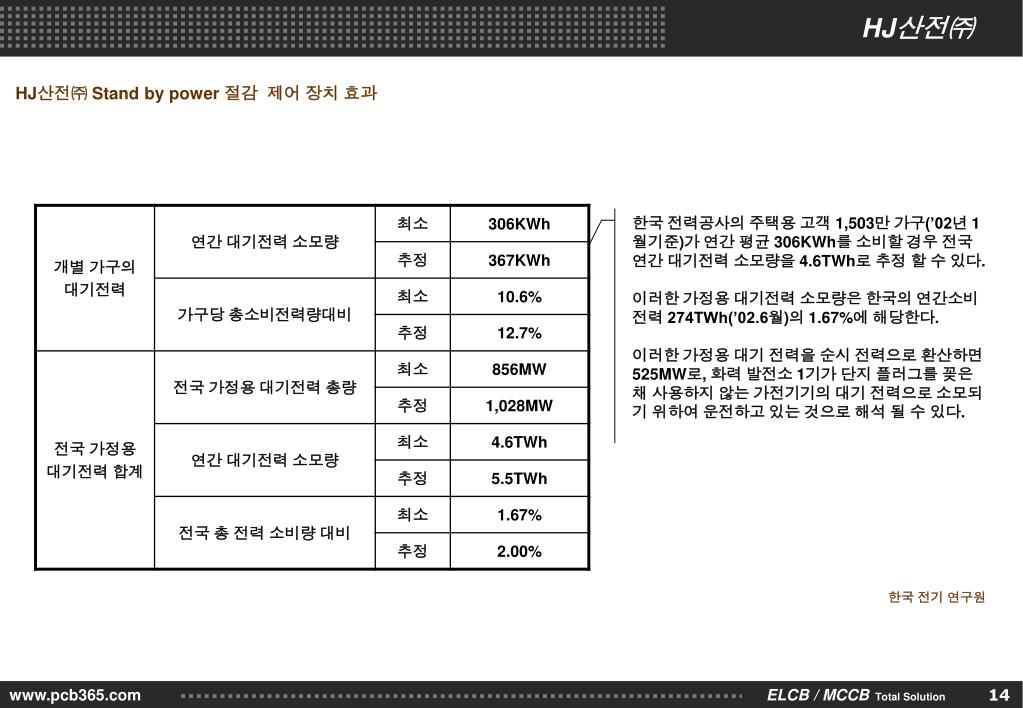

HJ산전㈜ Stand by power 절감 제어 장치 효과

한국 전력공사의 주택용 고객 1,503만 가구(’02년 1월기준)가 연간 평균 306KWh를 소비할 경우 전국 연간 대기전력 소모량을 4.6TWh로 추정 할 수 있다.

이러한 가정용 대기전력 소모량은 한국의 연간소비전력 274TWh(’02.6월)의 1.67%에 해당한다.

이러한 가정용 대기 전력을 순시 전력으로 환산하면 525MW로, 화력 발전소 1기가 단지 플러그를 꽂은 채 사용하지 않는 가전기기의 대기 전력으로 소모되기 위하여 운전하고 있는 것으로 해석 될 수 있다.

한국 전기 연구원


HJ산전㈜

HJ산전㈜ Stand by power 절감 제어 장치 효과

1. 시험 조건

-. MAIN 연결 제품 : 삼성 MAGIC STATION MV50 1대

-. SUB1 : 모니터 LCD 19”

-. MAIN 전원 : AC220V

2. 시험 결과

-. MAIN 연결된 PC(본체)의 전원 OFF 상태에서의 소모전력

0.13A-0.0045A=0.1255A*220V= 27.61W 절약


HJ산전㈜

HJ산전㈜ Stand by power 절감 제어 장치 특징(1)

시험 결과

-. ZERO CROSSING 파형+RELAY ON 제어 출력 파형

시험 결과

-. ZERO CROSSING 파형+RELAY OFF 제어 출력 파형


HJ산전㈜

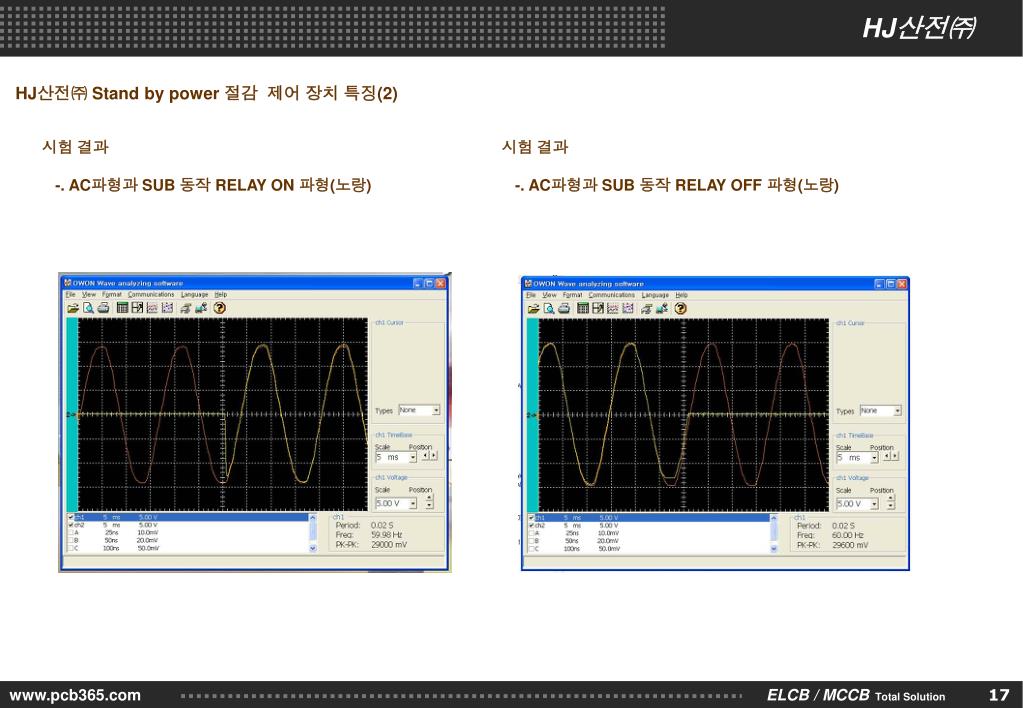

HJ산전㈜ Stand by power 절감 제어 장치 특징(2)

시험 결과

-. AC파형과 SUB 동작 RELAY ON 파형(노랑)

시험 결과

-. AC파형과 SUB 동작 RELAY OFF 파형(노랑)
