  1. 全站仪的认识与使用

  2. 实习目的和要求 • 1 、了解全站仪的构造。 • 2 、熟悉全站仪的操作界面。 • 3 、了解全站仪的基本功能。 • 4、掌握全站仪的基本操作方法。 • 5、了解全站仪使用过程中应注意的事项。

  3. 全站仪的构造 • 全站仪：光、机、电一体化，集水平角、垂直角、距离、高差测量功能于一体。 • 组成部分： • 电源 • 测角系统 • 测距系统 • 数据处理部分 • 通讯接口 • 存储器 • 显示屏及键盘等

  4. 组成部分 Carrying handle 手柄 Sighting collimator 粗瞄镜 Objective lens 物镜 Optical plummet telescope 光学对中器 Display unit 显示器 Operating key 操作健 Horizontal motion clamp, Horizontal tangent screw 水平制动、微动螺旋 Leveling screw 整平脚螺旋 Base 基座

  5. 组成部分 Telescope focusing knob 调焦手轮 Battery 电池 Telescope eyepiece 目镜 Vertical motion clamp, Vertical tangent screw 竖直制动、微动螺旋 Plate level 管水准器 Connector 计算机连接插口 Circle level 圆水准器

  6. 棱镜 Mini prism 微型棱镜 Single prism system 单棱镜组 Triple prism system 三棱镜组

  7. 脚架 Aluminum Tripod 铝脚架 Wood Tripod 木脚架

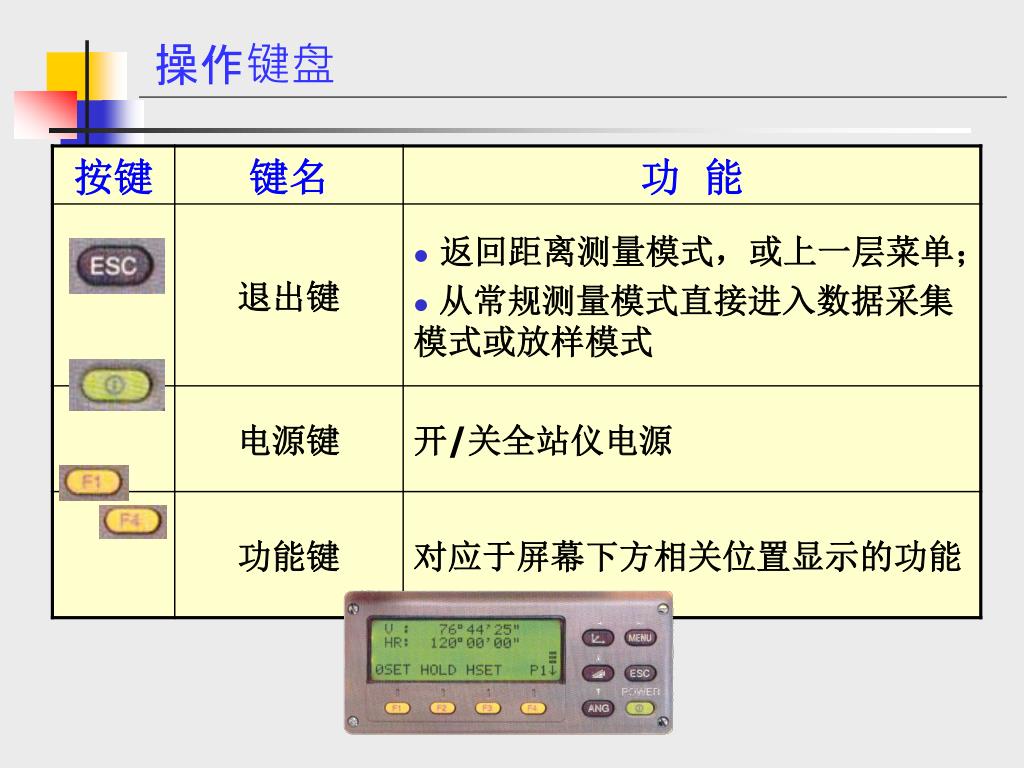

  8. 操作面板 操 作 键 盘

  9. 操作键盘

  10. 操作键盘

  11. 显示面板 • 显示: • 显示屏使用液晶点阵显示，每屏4行，每行20个字符。 • 通常，上面三行显示测量数据，最下面一行显示对应于 功能键的功能信息，这些功能信息随测量模式的不同而变化。

  12. 显示面板 • 显示的简写标志

  13. 功能键 • 角度测量模式 V : 90°10′20″ HR: 120°30′40″ 0SET HOLD HSET P1↓ TILT REP V% P2↓ H-BZ R/L CMPS P3↓ 功能键的功能显示在屏幕的最底行。功能键的功能按对应的功能信息确定。 [F1] [F2] [F3] [F4] 功能键

  14. V : 90°10′20″ HR: 120°30′40″ 0SET HOLD HSET P1↓ TILT REP V% P2↓ H-BZ R/L CMPS P3↓ [F1] [F2] [F3] [F4] 功能键 • 角度测量模式 第一页

  15. V : 90°10′20″ HR: 120°30′40″ 0SET HOLD HSET P1↓ TILT REP V% P2↓ H-BZ R/L CMPS P3↓ [F1] [F2] [F3] [F4] 功能键 • 角度测量模式 第二页

  16. V : 90°10′20″ HR: 120°30′40″ 0SET HOLD HSET P1↓ TILT REP V% P2↓ H-BZ R/L CMPS P3↓ [F1] [F2] [F3] [F4] 功能键 • 角度测量模式 第三页

  17. 全站仪的基本功能 • 1、水平角测量 （1）按角度测量键，使全站仪处于角度测量模式，照准第一个目标A。 （2）设置A方向的水平度盘读数为0°00′00″。 （3）照准第二个目标B，此时显示的水平度盘读数即为两方向间的水平夹角。 2、坐标测量 （1）设定测站点的三维坐标。 （2）设定后视点的坐标或设定后视方向的水平度盘读数为其方位角。当设定后视点的坐标时，全站仪会自动计算后视方向的方位角，并设定后视方向的水平度盘读数为其方位角。

  18. （3）设置棱镜常数。 • （4）设置大气改正值或气温、气压值 • （5）量仪器高、棱镜高并输入全站仪 • （6）照准目标棱镜，按坐标测量键，全站仪开始测距并计算显示测点的三维坐标。 • 3、距离测量（1）设置棱镜常数测距前须将棱镜常数输入仪器中，仪器会自动对所测距离进行改正。（2）设置大气改正值或气温、气压值光在大气中的传播速度会随大气的温度和气压而变化，15℃和760mmHg是仪器设置的一个标准值，此时的大气改正为0ppm。实测时，可输入温度和气压值，全站仪会自动计算大气改正值（也可直接输入大气改正值），并对测距结果进行改正。

  19. （3）量仪器高、棱镜高并输入全站仪。 • （4）距离测量照准目标棱镜中心，按测距键，距离测量开始，测距完成时显示斜距、平距、高差。全站仪的测距模式有精测模式、跟踪模式、粗测模式三种。精测模式是最常用的测距模式，测量时间约2.5S，最小显示单位1mm；跟踪模式，常用于跟踪移动目标或放样时连续测距，最小显示一般为1cm，每次测距时间约0.3S；粗测模式，测量时间约0.7S，最小显示单位1cm或1mm。在距离测量或坐标测量时，可按测距模式（MODE）键选择不同的测距模式。应注意，有些型号的全站仪在距离测量时不能设定仪器高和棱镜高，显示的高差值是全站仪横轴中心与棱镜中心的高差。

  20. 三维坐标测量、放样 悬高测量 角度偏心测量 对边测量 4、其他功能

  21. 面积测量 测站点高程 方位角设置 后方交会测量

  22. 角度测量 • 测量水平角与竖直角 (确保当前是角度测量模式) 第一步： 操作： 瞄准第一个目标点A。 显示： V : 90°10′20″ HR: 120°30′40″ 0SET HOLD HSET P1↓

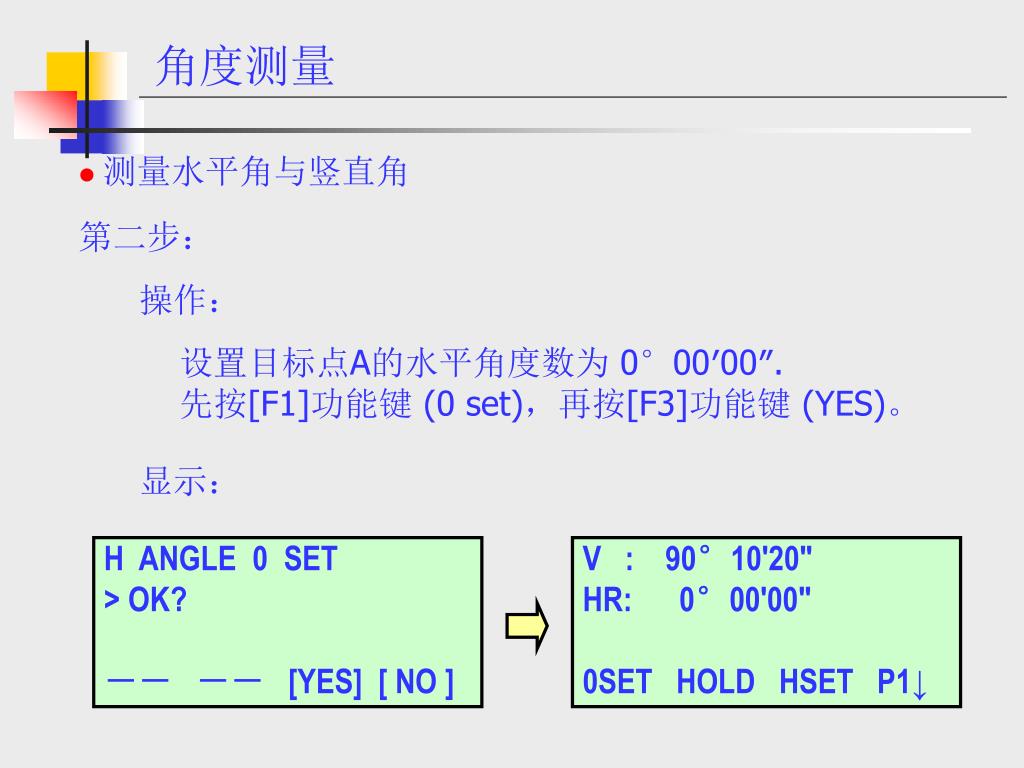

  23. 角度测量 • 测量水平角与竖直角 第二步： 操作： 设置目标点A的水平角度数为 0°00′00″.先按[F1]功能键 (0 set)，再按[F3]功能键 (YES)。 显示： H ANGLE 0 SET > OK? －－ －－ [YES] [ NO ] V : 90°10′20″ HR: 0°00′00″ 0SET HOLD HSET P1↓

  24. 角度测量 • 测量水平角与竖直角 第三步： 操作： 瞄准第二个目标点(B)，即可显示水平角读数。 显示： V : 98°36′20″ HR: 160°40′20″ 0SET HOLD HSET P1↓

  25. 距离测量 • 距离测量（连续测量模式） (确保当前模式为角度显示模式。) 第一步： 操作： 瞄准目标棱镜的中心。 显示： V : 90°10′20″ HR: 120°30′40″ 0SET HOLD HSET P1↓

  26. 距离测量 • 距离测量（连续测量模式） 第二步： 操作： 按下 键后，仪器便开始测量距离。(当电子测距系统EDM在工作时，屏幕上会显示星号 “*”。) 显示： HR: 120°30′40″ HD* < < m VD: m MEAS MODE S/A P1↓ HR: 120°30′40″ HD* 123.456 m VD: 5.678 m MEAS MODE S/A P1↓

  27. 距离测量 • 距离测量（连续测量模式） 第三步： 操作： 再次按下 键，屏幕将转换到显示水平角 (HR)、竖直角(V)和斜距(SD)的状态。 显示： V : 90°10′20″ HR: 120°30′40″ SD* 131.678 m MEAS MODE S/A P1↓

  28. 应用程序测量 • Remote Elevation Measurement (REM) • 悬高测量 • Missing Line Measurement (MLM) • 对边测量 • Setting Z Coordinate of Occupied Point • 测站点高程反算 • Area Calculation • 面积计算 • Point-to-Line Measurement • 点到线测量

  29. 应用程序测量 This feature measures the height where a prism can not be placed directly. Measurement can be extended along the plumb line as the height is continuously displayed. 该功能用来测量无法直接放置棱镜点的高程，实际测量时可连续地显示沿铅垂方向任一点的高度。 • 悬高测量 Remote Elevation Measurement (REM)

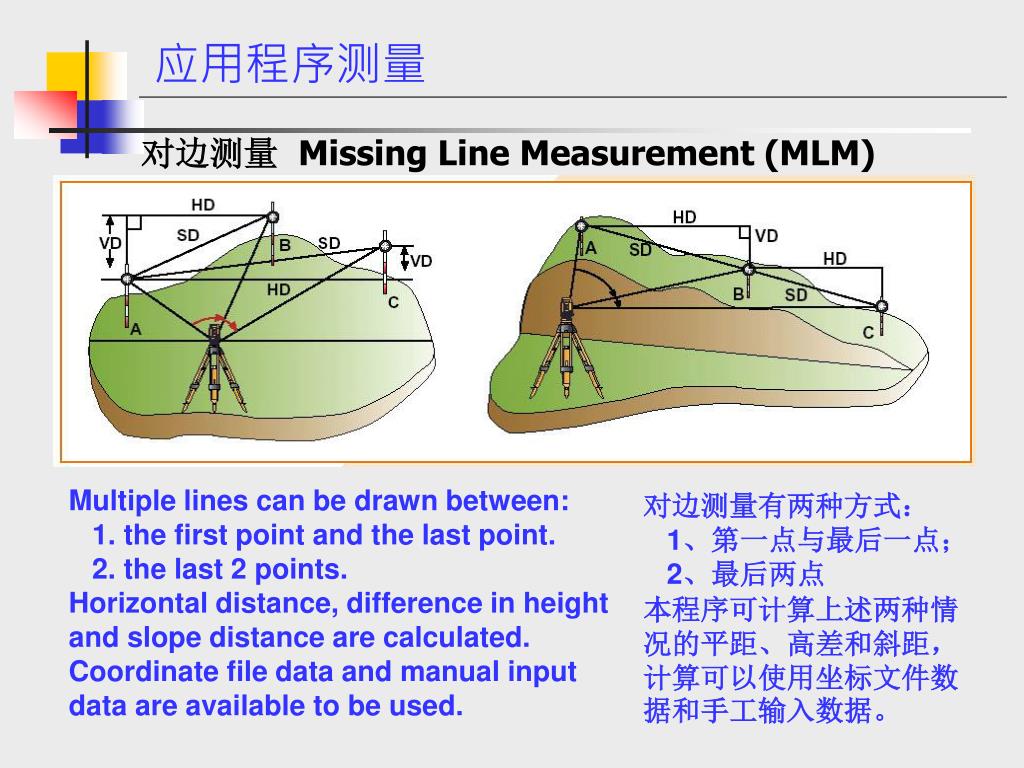

  30. 应用程序测量 • 对边测量 Missing Line Measurement (MLM) Multiple lines can be drawn between: 1. the first point and the last point. 2. the last 2 points. Horizontal distance, difference in height and slope distance are calculated. Coordinate file data and manual input data are available to be used. 对边测量有两种方式： 1、第一点与最后一点； 2、最后两点 本程序可计算上述两种情况的平距、高差和斜距，计算可以使用坐标文件数据和手工输入数据。

  31. 应用程序测量 • 测站点高程反算 Setting Z Coordinate of Occupied Point

  32. 应用程序测量 • 面积计算 Area Calculation

  33. 应用程序测量 Create a new coordinate by measuring to two points. The 1st point becomes the origin and the 2nd point becomes the N axis direction. 通过观测两已知点即可确定一新点的坐标。坐标系为：第一个点作为坐标原点，而第一点到第二点的方向作为N（轴）方向。 • 点到线测量 Point-to-Line Measurement

  34. 全站仪操作注意事项 • 1、运输仪器时，应采用原装的包装箱运输、搬动。 • 2、近距离将仪器和脚架一起搬动时，应保持仪器竖直向上。 • 3、拔出插头之前应先关机。在测量过程中，若拔出插头，则可能丢失数据。 • 4、换电池前必须关机。 • 5、仪器只能存放在干燥的室内。充电时，周围温度应在10~30℃之间。 • 6、全站仪是精密贵重的测量仪器，要防日晒、防雨淋、防碰撞震动。严禁仪器直接照准太阳。
