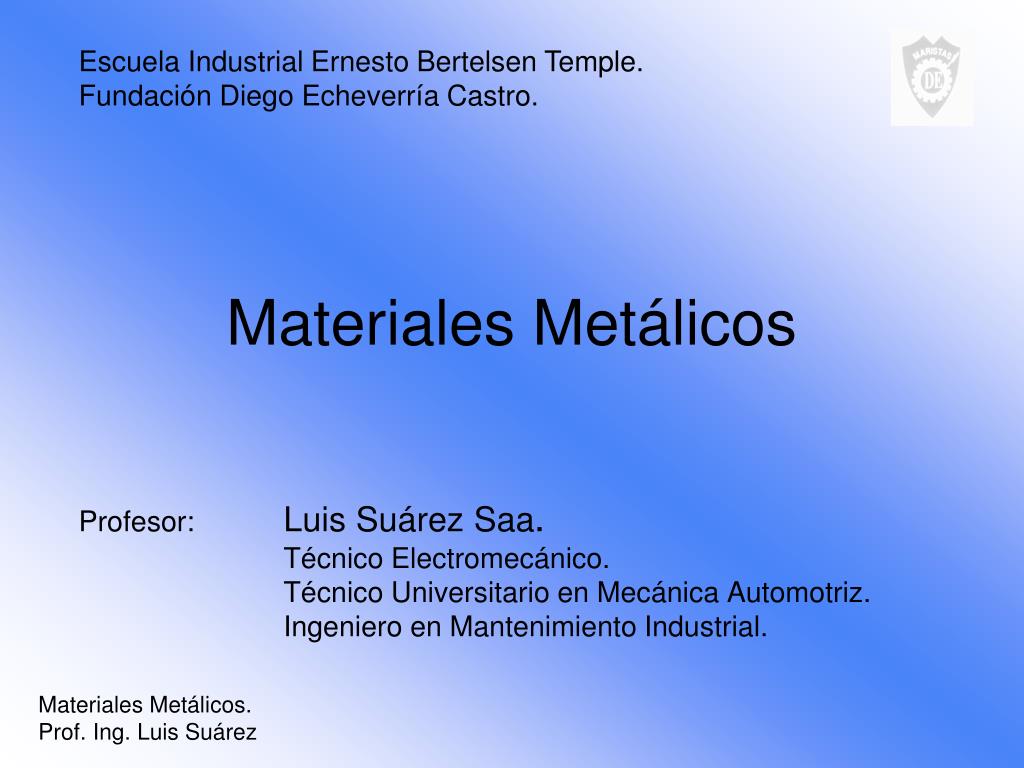

  1. Escuela Industrial Ernesto Bertelsen Temple. Fundación Diego Echeverría Castro. Materiales Metálicos Profesor: Luis Suárez Saa. Técnico Electromecánico. Técnico Universitario en Mecánica Automotriz. Ingeniero en Mantenimiento Industrial. Materiales Metálicos. Prof. Ing. Luis Suárez

  2. Materiales Metálicos • Son aquellos que están compuestos básicamente por uno o más metales. También pueden contener otros materiales como el carbono. • Los materiales metálicos cuyo componente principal es el hierro son llamados materiales férricos. • Los materiales metálicos obtenidos a partir de otros metales son llamados materiales no férricos. Hierro Acero Materiales Metálicos. Prof. Ing. Luis Suárez Zinc Cobre

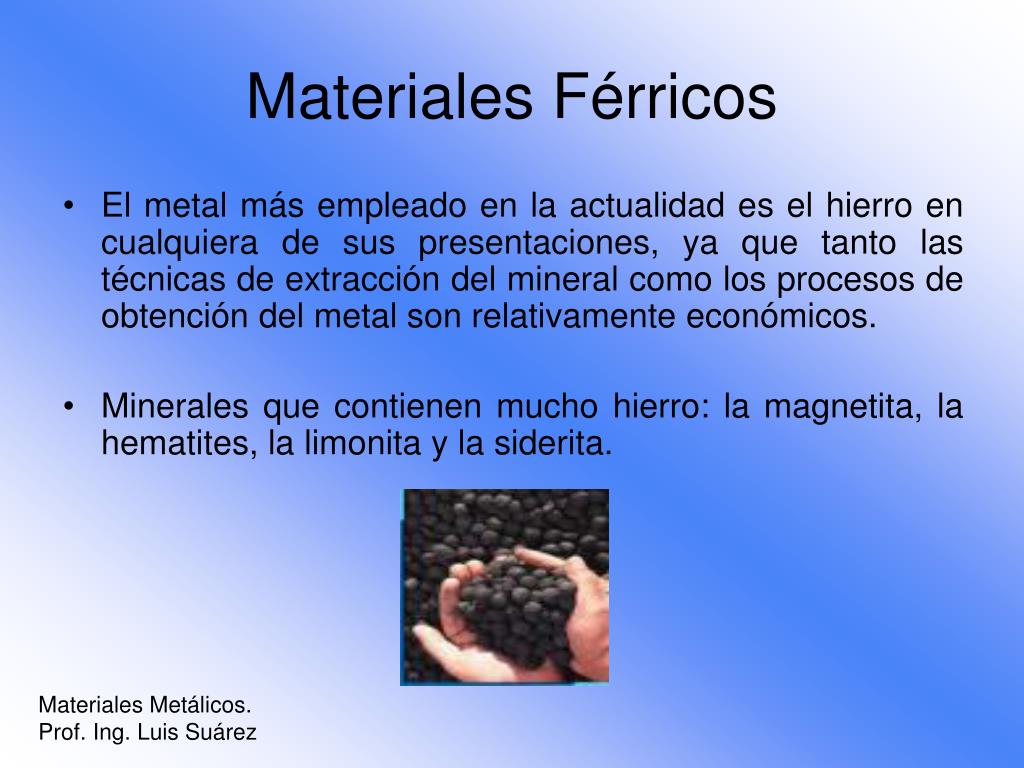

  3. Materiales Férricos • El metal más empleado en la actualidad es el hierro en cualquiera de sus presentaciones, ya que tanto las técnicas de extracción del mineral como los procesos de obtención del metal son relativamente económicos. • Minerales que contienen mucho hierro: la magnetita, la hematites, la limonita y la siderita. Materiales Metálicos. Prof. Ing. Luis Suárez

  4. Hierro Puro • El hierro puro es un metal de color blanco grisáceo y tiene una concentración de un 99,9 % o más. • Tiene pocas aplicaciones industriales y resulta muy difícil de obtener. • También se llama hierro forjado por que es muy dúctil y maleable. • Se emplea en trabajos de forja y para construir electroimanes y transformadores eléctricos. Electroimán Transformador Materiales Metálicos. Prof. Ing. Luis Suárez

  5. Aceros • Los aceros son aleaciones de hierro y de carbono (entre el 0,03 y el 1,76 %)a las que se añaden otros materiales (manganeso, níquel, titanio, etc.) según las propiedades del tipo de acero que se desee lograr. • Se aplican en muchos campos industriales. • Hay dos tipos de aceros: • Aceros Comunes. • Aceros Aleados. Materiales Metálicos. Prof. Ing. Luis Suárez

  6. Aceros Comunes • Hechos sólo con hierro y carbono. Son muy fáciles de soldar y poco resistentes a la corrosión. Se emplean en estructuras, clavos, tornillos, herramientas, etc. Materiales Metálicos. Prof. Ing. Luis Suárez

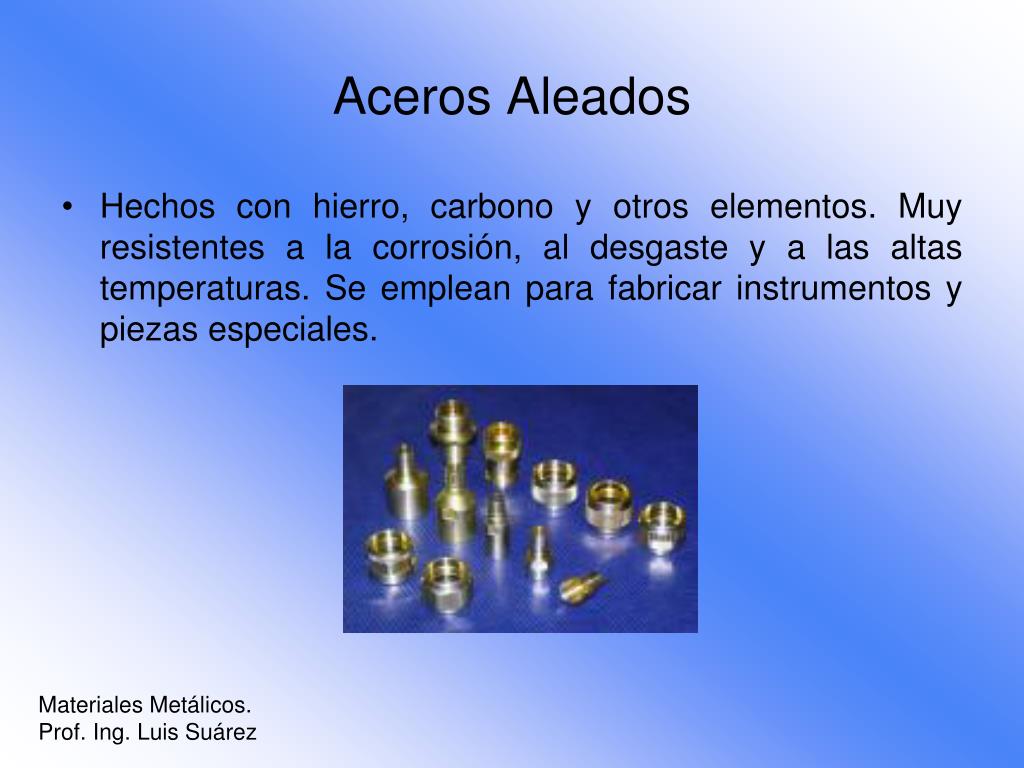

  7. Aceros Aleados • Hechos con hierro, carbono y otros elementos. Muy resistentes a la corrosión, al desgaste y a las altas temperaturas. Se emplean para fabricar instrumentos y piezas especiales. Materiales Metálicos. Prof. Ing. Luis Suárez

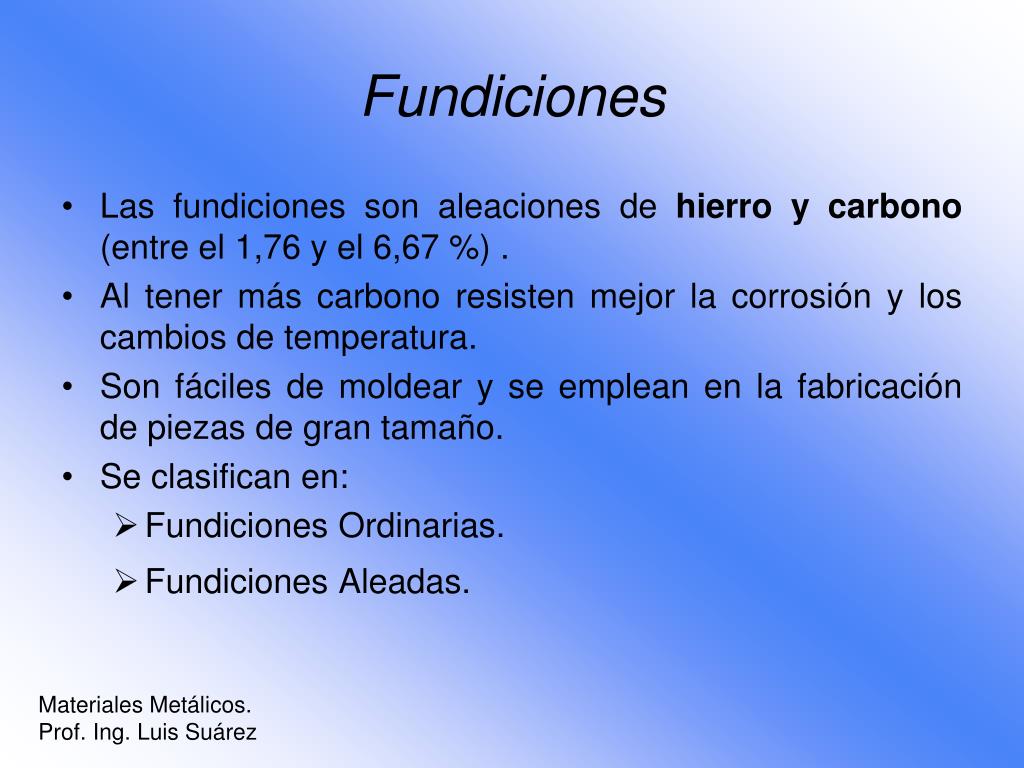

  8. Fundiciones • Las fundiciones son aleaciones de hierro y carbono (entre el 1,76 y el 6,67 %). • Al tener más carbono resisten mejor la corrosión y los cambios de temperatura. • Son fáciles de moldear y se emplean en la fabricación de piezas de gran tamaño. • Se clasifican en: • Fundiciones Ordinarias. • Fundiciones Aleadas. Materiales Metálicos. Prof. Ing. Luis Suárez

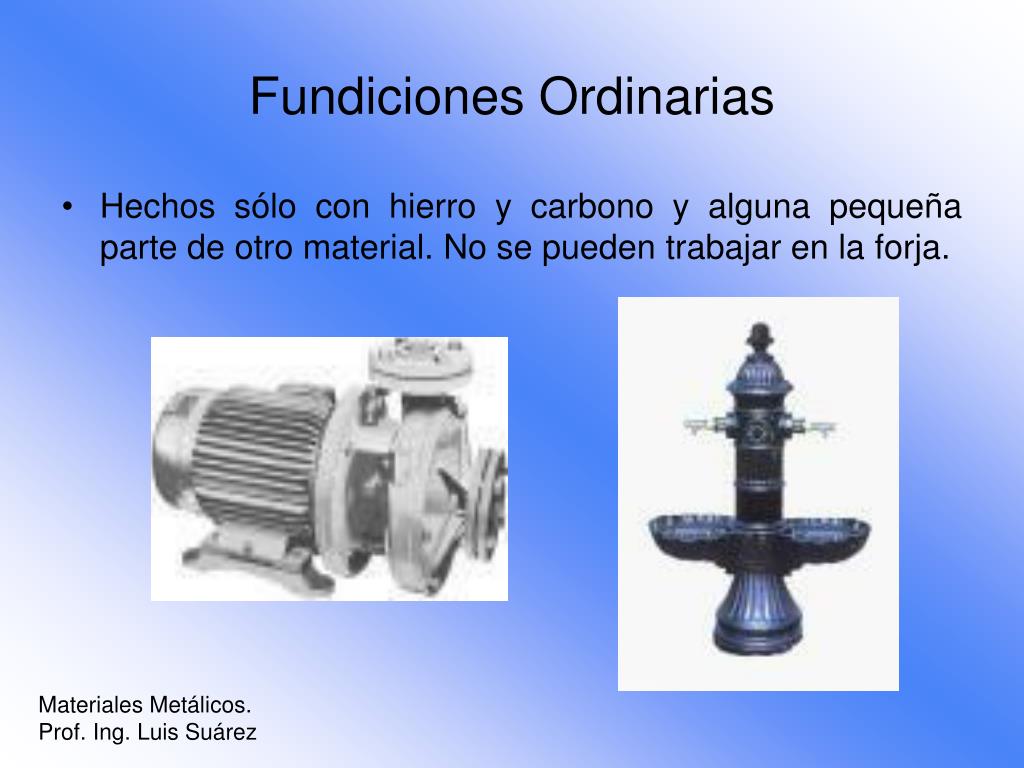

  9. Fundiciones Ordinarias • Hechos sólo con hierro y carbono y alguna pequeña parte de otro material. No se pueden trabajar en la forja. Materiales Metálicos. Prof. Ing. Luis Suárez

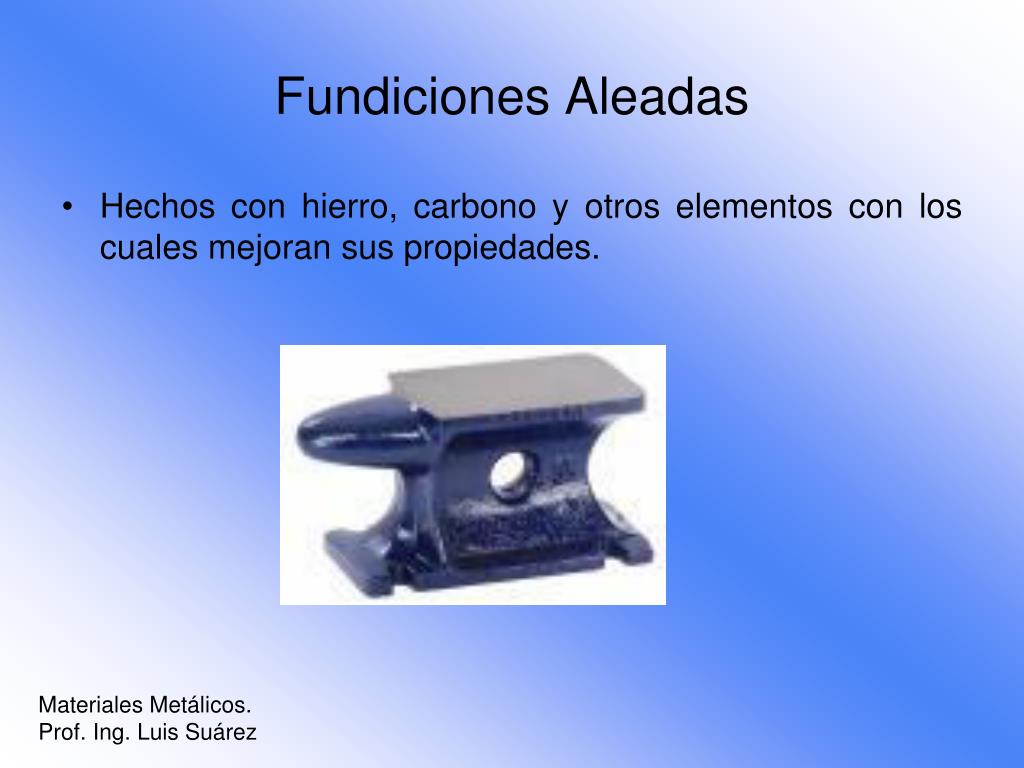

  10. Fundiciones Aleadas • Hechos con hierro, carbono y otros elementos con los cuales mejoran sus propiedades. Materiales Metálicos. Prof. Ing. Luis Suárez

  11. Materiales No Férricos • Los materiales no férricosson más caros y difíciles de obtener que los férricos, sin embargo presentan algunas propiedades que los hacen necesarios: son más difíciles de oxidar, conducen mejor la electricidad y el calor, funden a temperaturas más bajas, son más fáciles de mecanizar, etc. • Se clasifican en: • Metales Pesados. • Metales Ligeros. • Metales Ultraligeros. Materiales Metálicos. Prof. Ing. Luis Suárez

  12. Metales Pesados. • Su densidad es igual o mayor a 5 Kg./dm3. Entre ellos están el cobre, el plomo, el zinc, el estaño, el níquel, el mercurio, el wolframio, etc. Zinc Mercurio Cobre Wolframio Materiales Metálicos. Prof. Ing. Luis Suárez

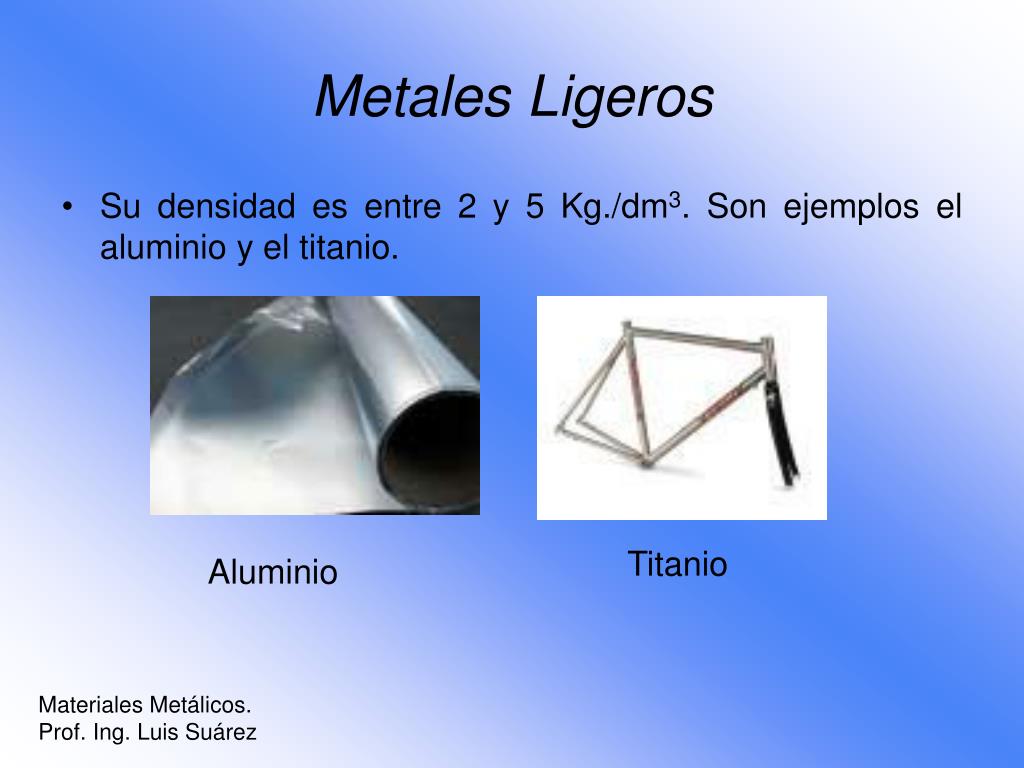

  13. Metales Ligeros • Su densidad es entre 2 y 5 Kg./dm3. Son ejemplos el aluminio y el titanio. Titanio Aluminio Materiales Metálicos. Prof. Ing. Luis Suárez

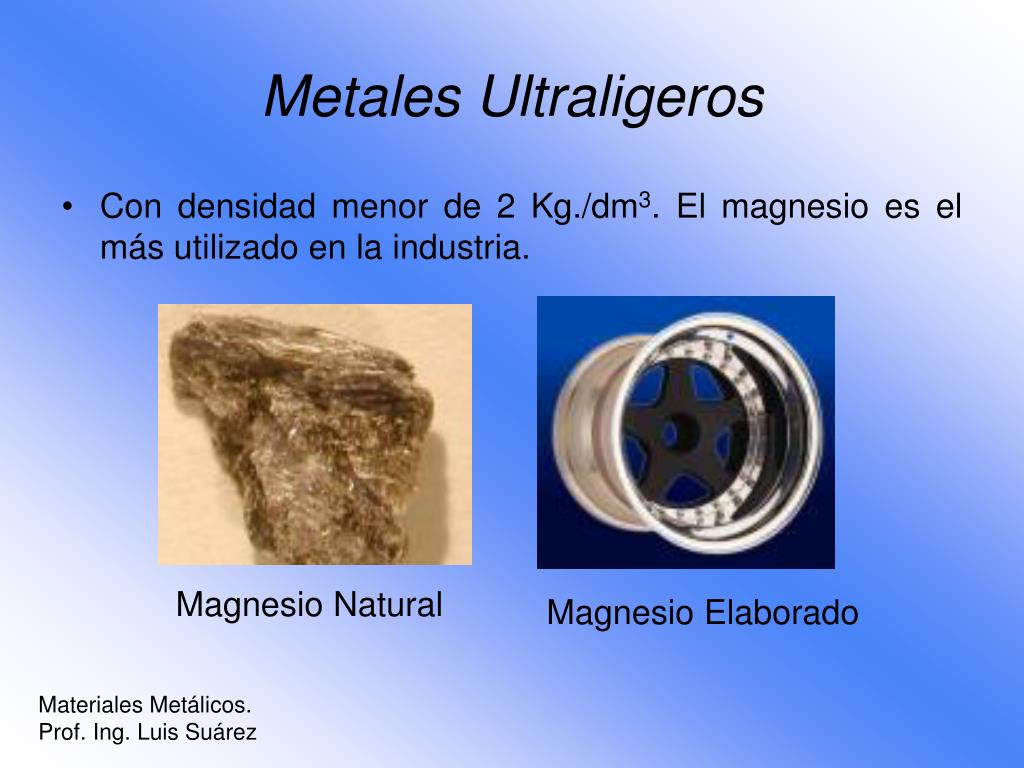

  14. Metales Ultraligeros • Con densidad menor de 2 Kg./dm3. El magnesio es el más utilizado en la industria. Magnesio Natural Magnesio Elaborado Materiales Metálicos. Prof. Ing. Luis Suárez

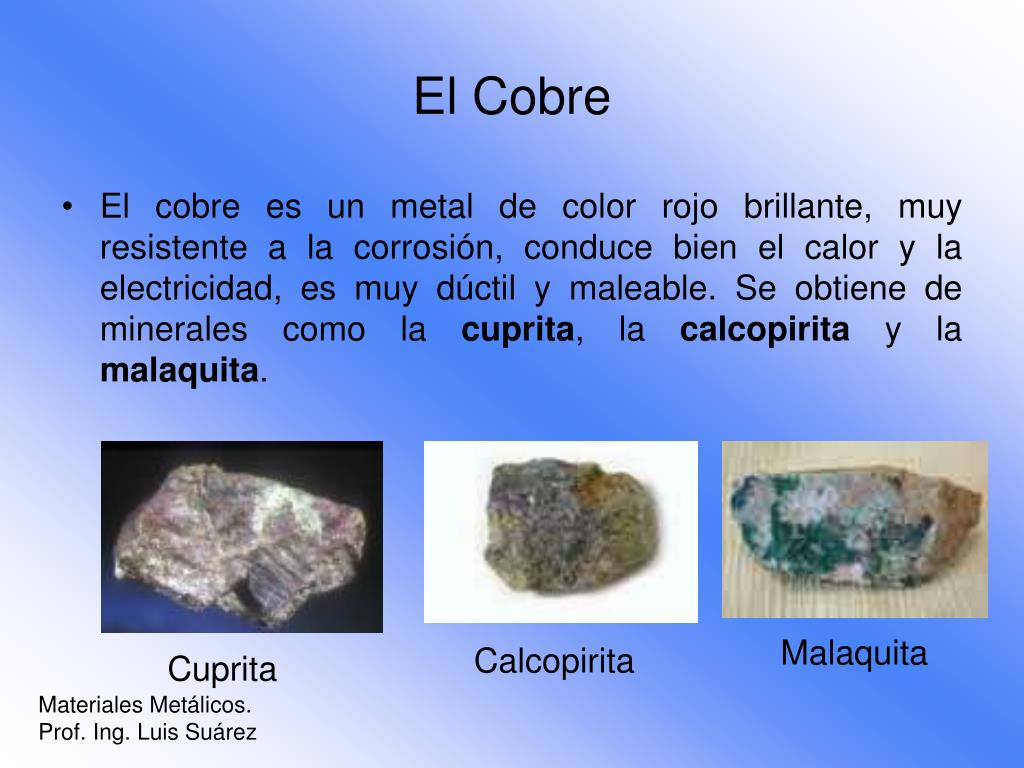

  15. El Cobre • El cobre es un metal de color rojo brillante, muy resistente a la corrosión, conduce bien el calor y la electricidad, es muy dúctil y maleable. Se obtiene de minerales como la cuprita, la calcopirita y la malaquita. Malaquita Calcopirita Cuprita Materiales Metálicos. Prof. Ing. Luis Suárez

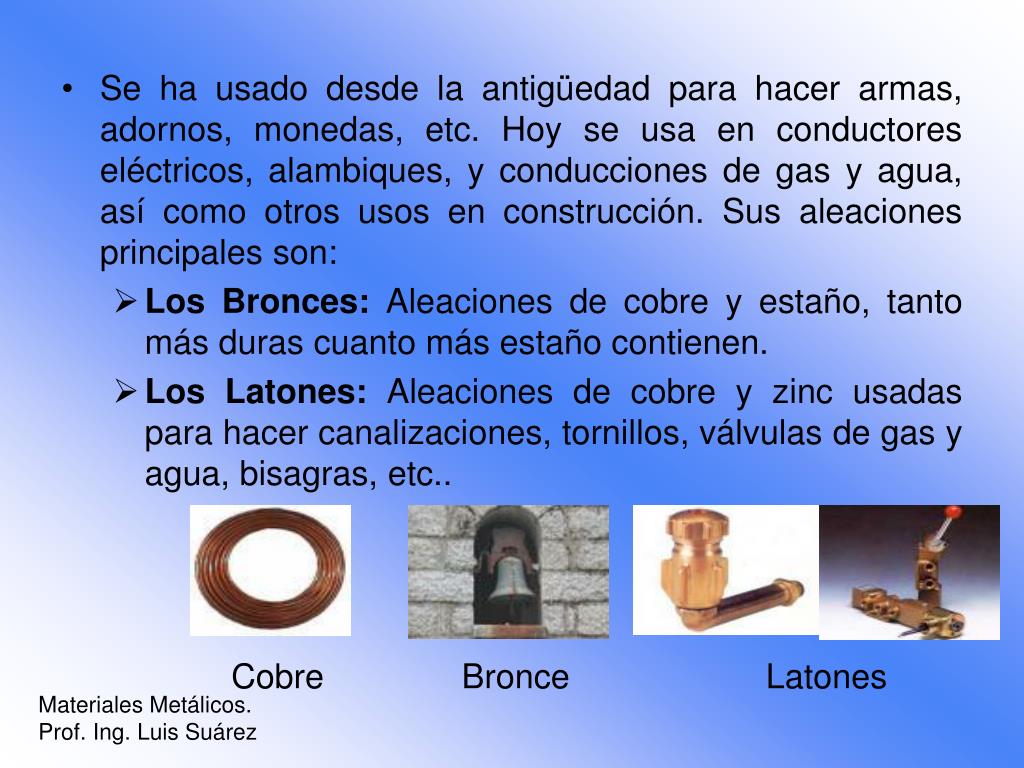

  16. Se ha usado desde la antigüedad para hacer armas, adornos, monedas, etc. Hoy se usa en conductores eléctricos, alambiques, y conducciones de gas y agua, así como otros usos en construcción. Sus aleaciones principales son: • Los Bronces: Aleaciones de cobre y estaño, tanto más duras cuanto más estaño contienen. • Los Latones: Aleaciones de cobre y zinc usadas para hacer canalizaciones, tornillos, válvulas de gas y agua, bisagras, etc.. Cobre Bronce Latones Materiales Metálicos. Prof. Ing. Luis Suárez

  17. Zinc • El zinc es un metal blando de color blanco azulado, resistente a la intemperie. Se obtiene de la blenda. • Se emplea en la fabricación de recipientes, canalones y planchas para cubiertas. También para recubrir planchas de hierro por dos procedimientos: • Cincado: Introduciendo las piezas de hierro en un baño de zinc fundido. • Galvanizado: Recubriendo las piezas de hierro por electrolisis. Blenda Materiales Metálicos. Prof. Ing. Luis Suárez Nave de zincado Galvanizado

  18. Estaño • El estaño es un metal de aspecto blanco brillante, muy resistente al aire, fácil de fundir y de trabajar. Es muy maleable en frío y en caliente se torna quebradizo. Se obtiene de la casiterita. • Se emplea, aleado con plomo o con plata, para soldadura blanda. También para recubrir el hierro, obteniendo hojalata, y para recubrir el cobre, pues al no ser tóxico puede usarse en instrumentos de alimentación. Casiterita Estaño Materiales Metálicos. Prof. Ing. Luis Suárez Hojalata

  19. Aluminio • El aluminio es un metal de color plateado claro, es muy resistente a la oxidación, ligero, buen conductor del calor y la electricidad y fácil de mecanizar. Se obtiene de la bauxita. • Se emplea en aleaciones ligeras, tan resistentes como el acero y mucho menos pesadas. Con ellas se fabrican productos muy variados, desde latas de refrescos como fuselajes de aviones, ventanas, maquinaria, etc. Bauxita Materiales Metálicos. Prof. Ing. Luis Suárez Productos de aluminio

  20. Titanio • Este metal se extrae de dos minerales, el rutilio y la ilemita. • Es de color blanco plateado, brillante, ligero, muy duro y resistente. • Se emplea en varias industrias como la aeroespacial, automotriz, militar, energética, naval, decorativa, etc. Titanio Materiales Metálicos. Prof. Ing. Luis Suárez Productos de Titanio

  21. Mercurio • Es un metal pesado plateado que a temperatura ambiente es un líquido inodoro (no tiene olor). Es un mal conductor del calor comparado con otros metales, aunque no es mal conductor de la electricidad. • Se emplean en instrumentos de medición principalmente termómetros y tensiómetros, enchufes, rectificadores eléctricos, interruptores, lámparas fluorescentes y como catalizador. Mercurio Productos de Mercurio Materiales Metálicos. Prof. Ing. Luis Suárez

  22. Magnesio • El magnesio se extrae de diferentes minerales, como el olivino, el talco, el asbesto y la magnesita. • Es un metal de color blanco brillante similar a la plata, muy ligero, blando, maleable y poco dúctil. • El uso principal del metal es como elemento de aleación del aluminio, empleándose en envases de bebidas, en componentes de automóviles y en maquinaria diversa. Magnesita Productos de Magnesio Materiales Metálicos. Prof. Ing. Luis Suárez
