CH.4 營建科技

1. CH.4營建科技 那麼多的營建科技，你知道多少？別氣餒，就因為太多了，我們先入門一下吧！

2. 第一節 認識營建科技 橋樑、公路、隧道、水壩、電塔、河堤….

3. 壹、營建科技系統模式

4. 貳、營建科技產物的分類 • 建築工程 • 運輸工程：公路、橋樑… • 環境工程：焚化爐、資源回收處理廠… • 水利工程：水壩、河堤… • 管路工程：天然氣管線、電塔… • 通訊設施工程：基地台… • 特殊工程：太空站、核能電廠…

5. 參、營建科技之最 • 摩天大樓：阿拉伯聯合大公國的「哈里發塔」（原「杜拜塔」）

6. 參、營建科技之最 • 橋樑：吊橋、斜張橋、梁式橋、拱橋。 吊橋的跨距最長：日本明石海峽大橋

7. 參、營建科技之最 • 隧道：水下、地下、山岳 最長隧道：日本青函隧道(海底隧道)連接本州到北海道

8. 參、營建科技之最 • 水利建設-長江三峽大壩

9. 長江三峽水壩 • 壩體總長約2.3公里，為了行船方便，另設有五段式船閘，採用逐步開關閘門入水的方式讓船隻逐步升高或降低。三峽水利工程始於1993年，2009年完工，總工程費高達250億美元，集水區共遷移60萬人；由於長江常有氾濫，所以建水壩，以達防洪、蓄水、發電等功效。

10. 知識小集合1 • 哈里發塔(原稱杜拜塔)，位於阿拉伯聯合大公國的杜拜，於2004年9月21日動工，2010年1月4日完工，高度達828公尺，總樓層169層。自156樓起至頂部使用鋼骨結構；155樓以下樓層用鋼筋混凝土結構。樓面為「 Y」字形，並以螺旋的模式直往天際。

11. 知識小集合2 • 榮民工程公司引進國外最著名的全斷面隧道鑽掘機(Tunnel Boring Machine,簡稱TBM),是1956誕生，設計者是Charles Wilson。但是真正應用直至數十年後的英法海底隧道工程。(1987年，英法海底隧道開挖；1991年，台灣此宜高速公路中的重大工程：雪山隧道開挖。

12. 搜集圖片 • 請蒐集世界有名的超高建築樑1.台北101大樓2.上海環球金融中心3.加拿大多倫多西恩塔4.馬來西亞吉隆坡雙子星塔5.美國芝加哥希爾斯摩天大樓6.美國紐約帝國大廈7.杜拜帆船飯店8.法國艾菲爾鐵塔 • 請蒐集世界有名的橋樑1.日本明石大橋(吊橋)2.大直橋(斜張橋)3.法國亞歷山大三世橋(拱橋)4.西螺大橋(梁式橋)5.澎湖跨海大橋6.舊金山金門大橋 • 請蒐集世界有名的隧道1.台灣雪山隧道2.奧地利艾爾堡3.瑞士聖多達4.中國終南山5.挪威洛達爾6.高雄過港隧道

13. 台北101大樓，高508m 地上101層，地下5層，是全世界唯一一棟建在地震活動帶的超高建築。 世界最大的調質阻尼器，重達660公噸，直徑為5.5公尺，從92樓懸掛到87樓。 它能確保大樓的穩定及使用者的舒適。 建築工程

14. 運輸工程 • 雪山隧道

15. 20世紀最有名的建築大師-貝聿銘 • 台中東海大學的地標-路思義教堂 • 香港中國商業銀行大樓 • 北京香山飯店 • 巴黎羅浮宮之玻璃金字塔 • 美國國家美術館東翼 • 美國大氣研究中心 • 美國甘乃迪總統紀念圖書館

16. 台中東海大學的地標-路思義教堂

17. 巴黎羅浮宮之玻璃金字塔

18. 美國甘乃迪總統紀念圖書館

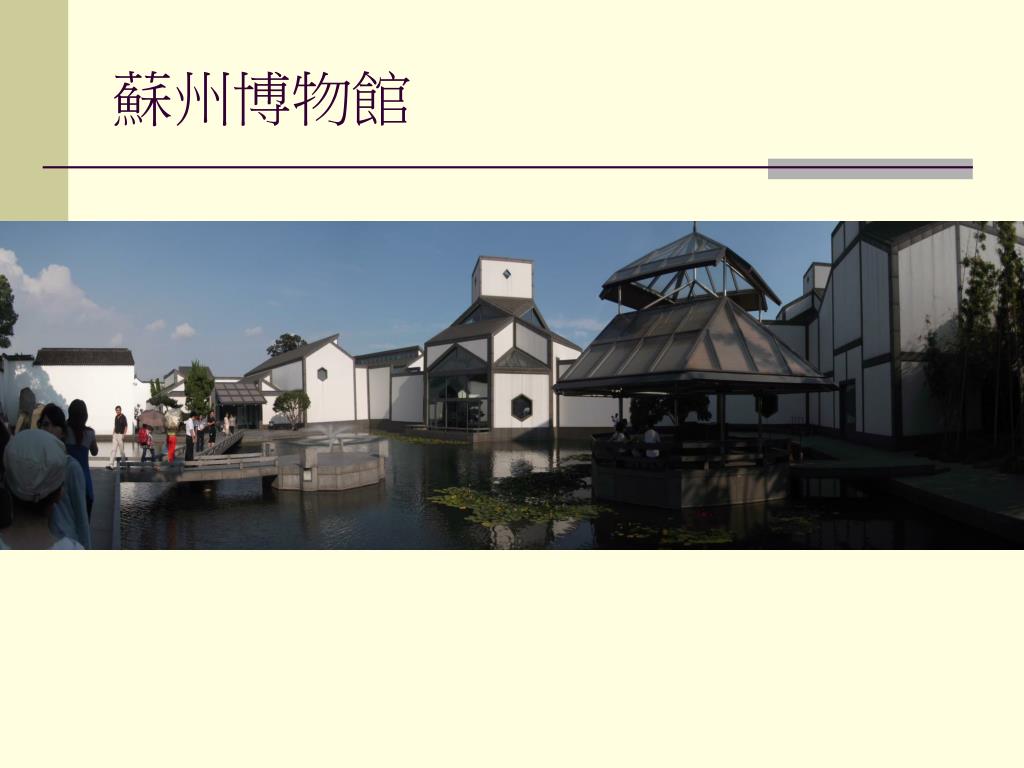

20. 蘇州博物館

21. 2012年9月8日 ...高齡九十五歲的華裔建築師貝聿銘國際地位尊崇，被喻為「最後的現代主義大師」。他 是一九八三年普立茲克獎得主，在建築界發光六十多年

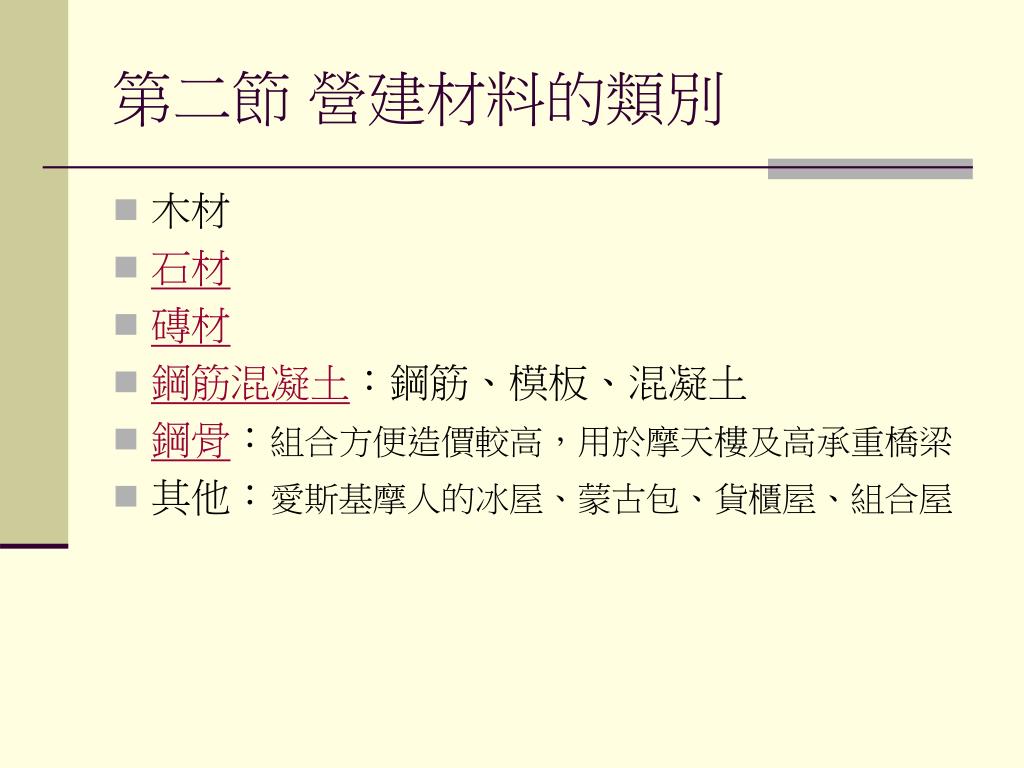

22. 第二節 營建材料的類別 • 木材 • 石材 • 磚材 • 鋼筋混凝土：鋼筋、模板、混凝土 • 鋼骨：組合方便造價較高，用於摩天樓及高承重橋梁 • 其他：愛斯基摩人的冰屋、蒙古包、貨櫃屋、組合屋

23. 石材 • 石板屋是臺灣原住民魯凱族及排灣族人居住的用石版建造的房屋. 相傳以前房屋常漏水，改成石板後，屋頂有如鱗片般（仿自響尾蛇）,水能沿著鱗片流下去，才改善漏水問題。

24. 魯凱族多納傳統石板屋

25. 空心磚 • 紅磚 紅毛城

26. 內政部營建署 • 鋼骨鋼筋混凝土構造施工規範

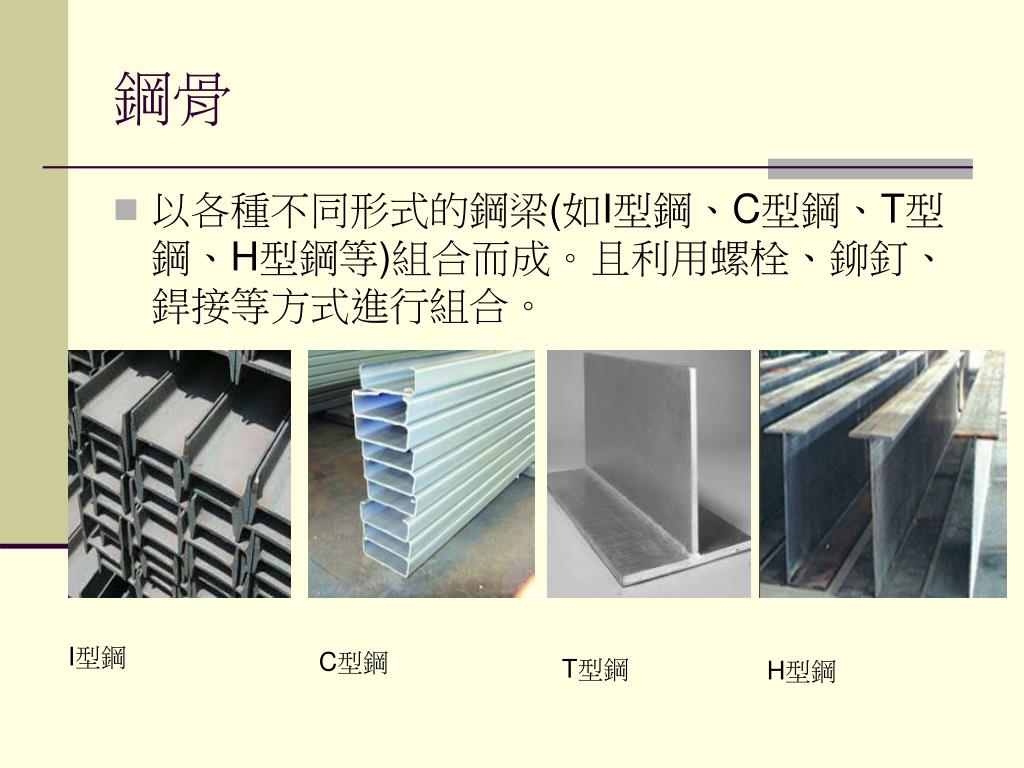

27. 鋼骨 • 以各種不同形式的鋼梁(如I型鋼、C型鋼、T型鋼、H型鋼等)組合而成。且利用螺栓、鉚釘、銲接等方式進行組合。 I型鋼 C型鋼 T型鋼 H型鋼

28. 其他 • 愛斯基摩人的冰屋、蒙古包、貨櫃屋、組合屋 • 環生方舟：用保特瓶建造

29. 鹽之旅館 • 在南美洲玻利維亞海拔三千多米的山區中有一個令人嘆為觀止的景點－－烏尤尼鹽沼(Salar de Uyuni)當地為了旅客，特別興建了一棟全部都是由鹽做成的旅館喔！從屋頂、牆壁、桌椅、床……全是用鹽做的

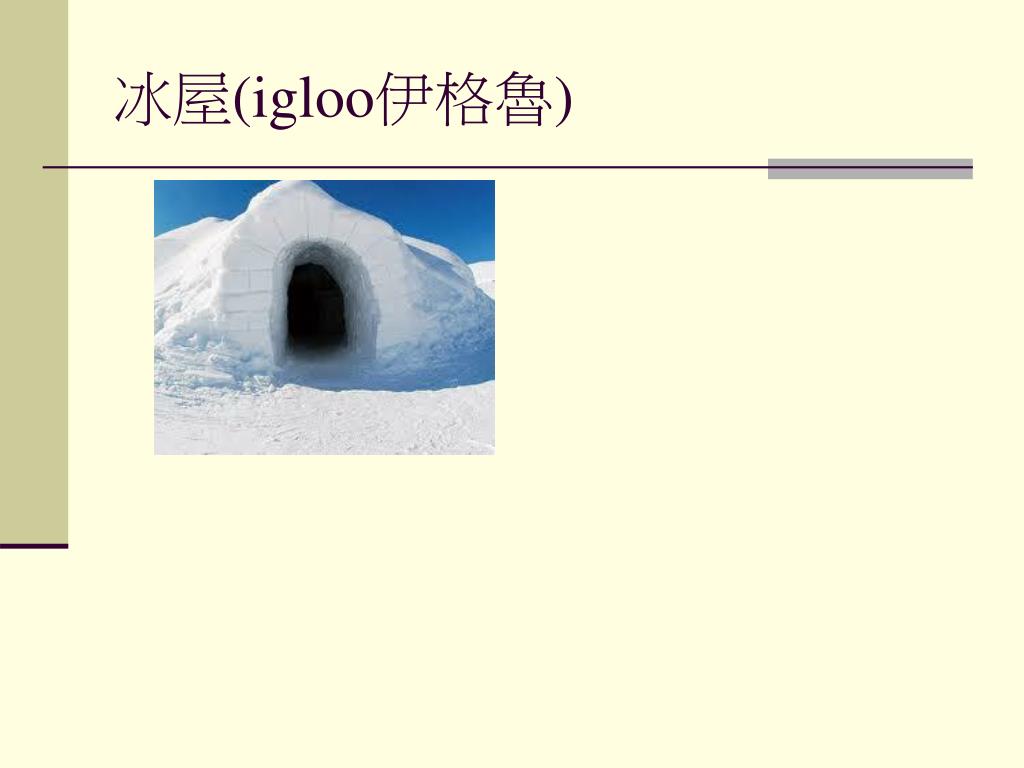

30. 冰屋(igloo伊格魯)

31. 第三節營建的施工程序與方法 • 規劃 • 設計 • 建造 • 維護

32. 規劃 • 土地座落點、都市計畫的分區、建蔽率 、容積率與工程經費等。

33. 建蔽率與容積率 • 建蔽率：指「建築面積」占「基地面積」的比率，在台灣農業區10%、住宅區60% 、工業區70% 、商業區80%。屬平面管制。 • 容積率：指「建築物地面以上各樓層地板面積之和」與「基地面積」之比例。屬立體管制。

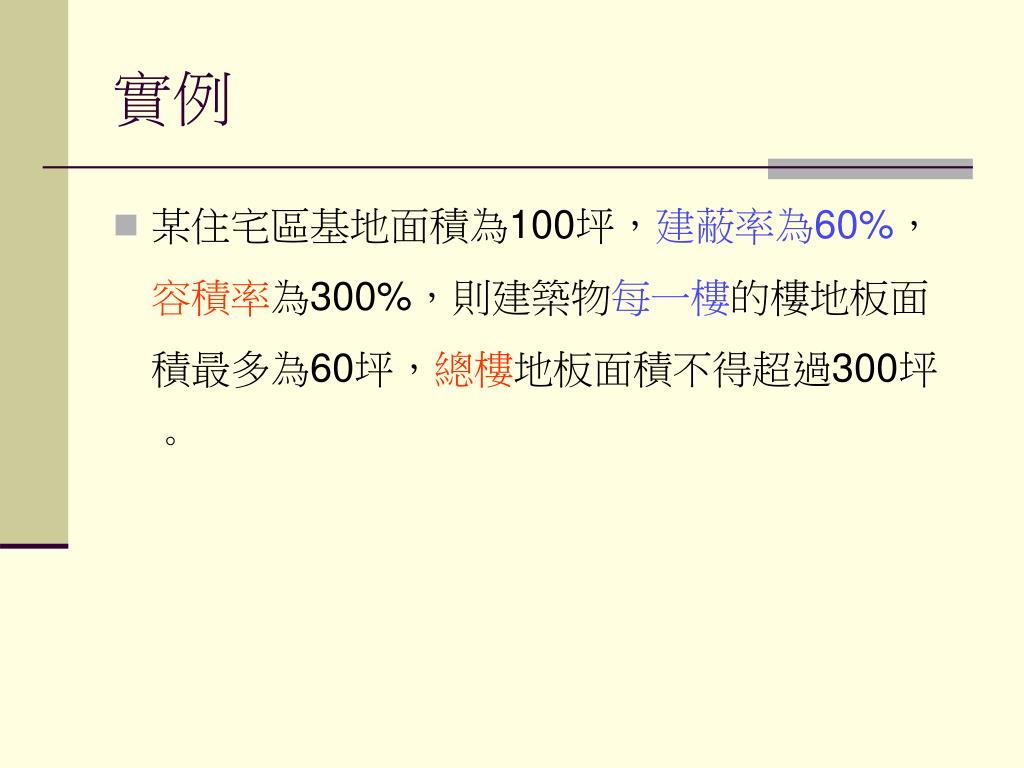

34. 實例 • 某住宅區基地面積為100坪，建蔽率為60%，容積率為300%，則建築物每一樓的樓地板面積最多為60坪，總樓地板面積不得超過300坪。

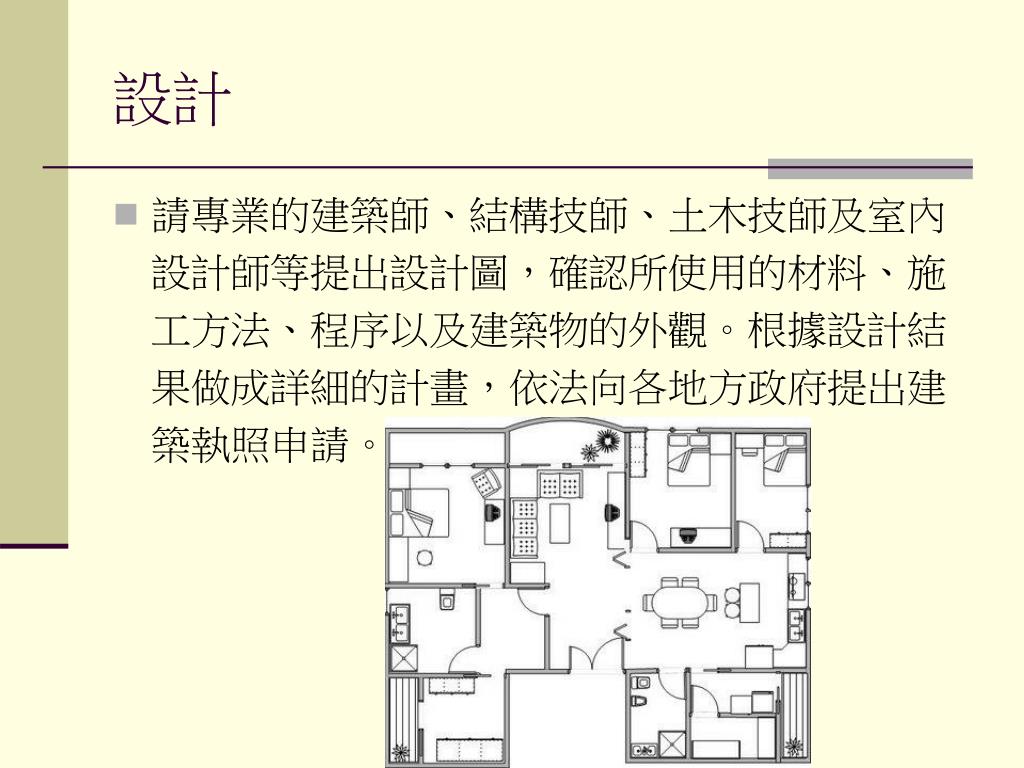

35. 設計 • 請專業的建築師、結構技師、土木技師及室內設計師等提出設計圖，確認所使用的材料、施工方法、程序以及建築物的外觀。根據設計結果做成詳細的計畫，依法向各地方政府提出建築執照申請。

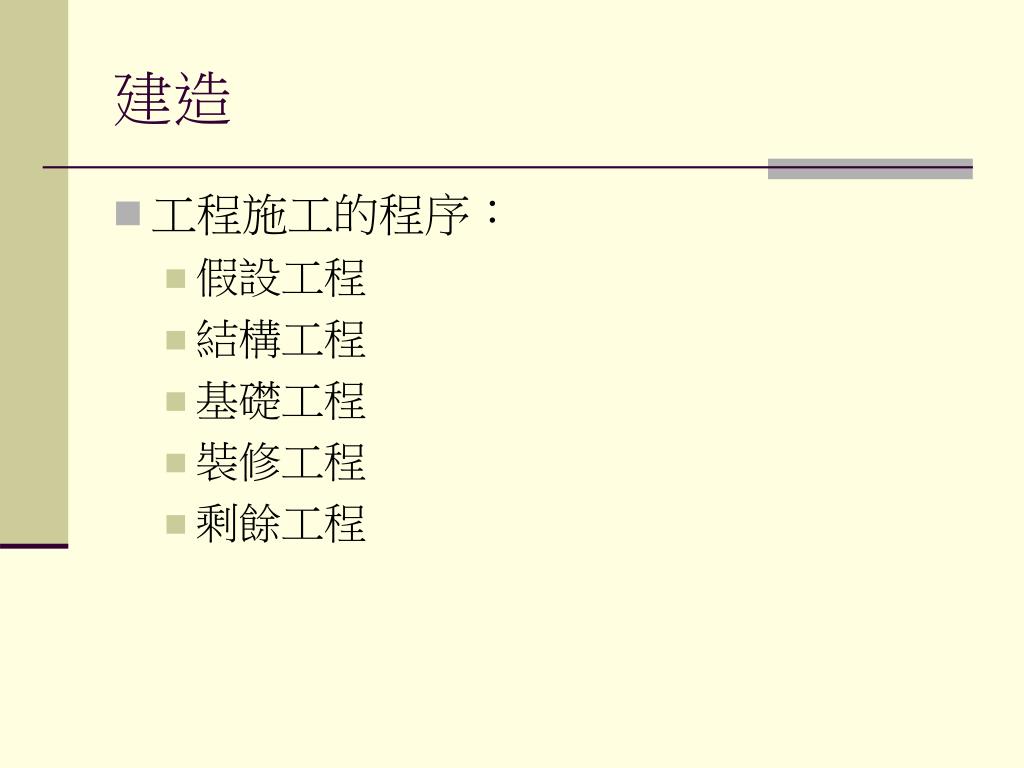

36. 建造 • 工程施工的程序： • 假設工程 • 結構工程 • 基礎工程 • 裝修工程 • 剩餘工程

37. 假設工程 • 為配合工程進行所需的臨時性設施工程，如工務所(工寮)、圍籬、施工架、臨時電力設施、臨時道路等。

38. 結構工程 • 為建物的承重力與耐震力，設計出最佳的主體結構。 • 建築結構物除了應計算本身重量、樓板重量及風雪壓力外，並應一併計算建築物可能承受的其他外力，做各種承重力測試。 • 耐震力 • 隔震器

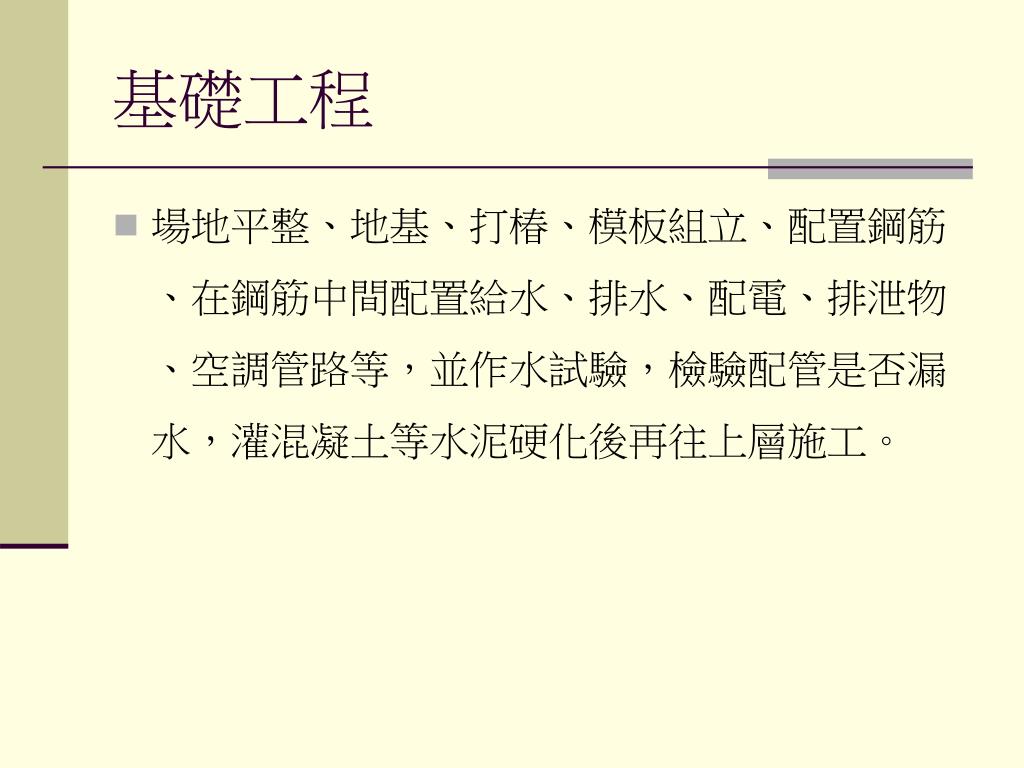

39. 基礎工程 • 場地平整、地基、打椿、模板組立、配置鋼筋、在鋼筋中間配置給水、排水、配電、排泄物、空調管路等，並作水試驗，檢驗配管是否漏水，灌混凝土等水泥硬化後再往上層施工。

40. 裝修工程 • 對內外牆及地板進行防水、防潮、隔熱、裝飾等工程，包括內牆、外牆、油漆、磁磚、水電、瓦斯、通訊、衛生、消防等設備安裝。

41. 剩餘工程 • 清理現場剩餘材料、拆除鷹架、移除施工機具、平整四周場地、同時將建物四周美化。 • 完工後必須向各縣、市政府申請使用執照，以便引進水、電，才能開始使用。

42. 建造用的重工具 高樓吊車 壓路機 砂石車 預拌混凝土車

43. 建造的工作人員 • 現場施工人員 • 銲接工人 • 裝潢工人 • 洗窗工人(維護)

44. 坪與平方公尺換算1 • 平方公尺與坪數的換算可以用以下公式求得 • 1 平方公尺 = 0.3025 坪 • 平方公尺換算為坪數如果有房子面積為 220 平方公尺 220 平方公尺 x 0.3025 = 66.55 坪坪數換算為平方公尺如果有房子面積為 42 坪 42 坪 / 0.3025 = 138.8 平方公尺

45. 坪與平方公尺換算2 • 1平方公尺 = 0.3025坪 • 1坪 = 3.3058平方公尺 • 1公頃 = 10000平方公尺 = 3025坪 = 1.03102甲 • 1甲 = 10分 = 2934坪 = 0.96992公頃 • 1平方公里 = 100公頃

46. 第四節營建科技的未來 • 更堅固 • 更舒適 • 更經濟 • 更環保

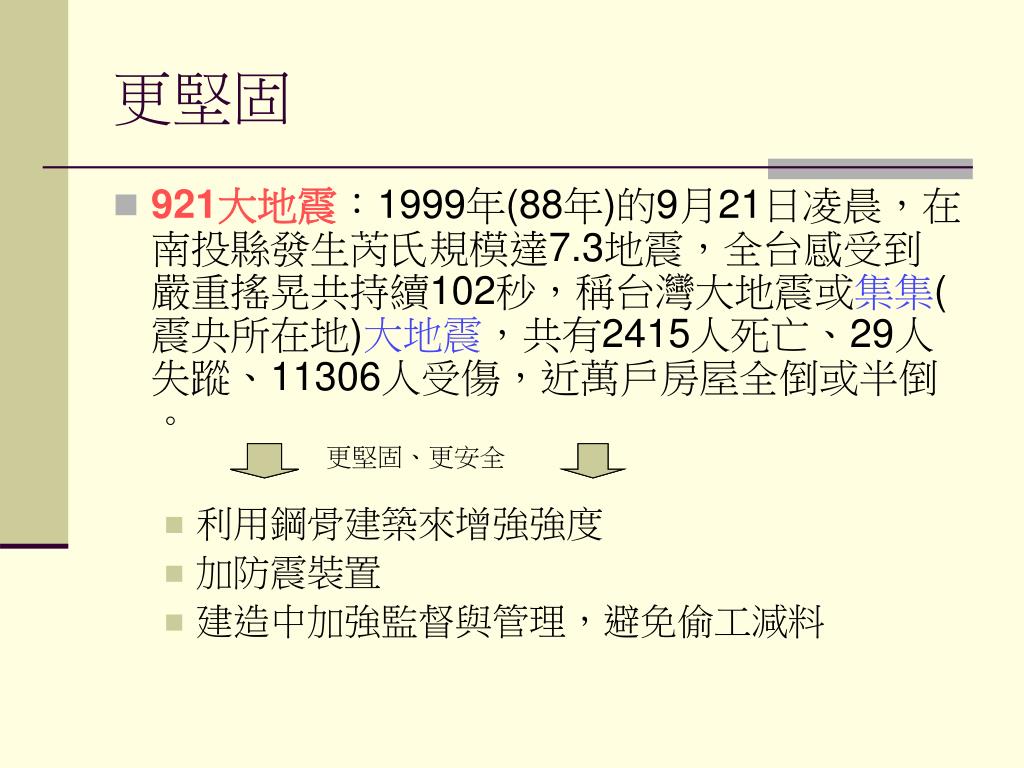

47. 更堅固 • 921大地震：1999年(88年)的9月21日凌晨，在南投縣發生芮氏規模達7.3地震，全台感受到嚴重搖晃共持續102秒，稱台灣大地震或集集(震央所在地)大地震，共有2415人死亡、29人失蹤、11306人受傷，近萬戶房屋全倒或半倒。 • 利用鋼骨建築來增強強度 • 加防震裝置 • 建造中加強監督與管理，避免偷工減料 更堅固、更安全

48. 更舒適 • 道路更平 • 橋樑更美 • 水壩更大(蓄水量) • 透過資訊科技的協助讓建物具有保全、網路化功能。

49. 更經濟 • 降低成本 • 縮短工時 • 增加安全性 • 提高價值(還包括精神上價值，如特定的歷史象徵意義)

50. 更環保 • 綠建築的代表之一-北投圖書館 • 符合四大指標：生態、節能、減廢、健康 • 德國國會大廈
