Мониторинг содержания серы в газах и жидкостях

1. Мониторинг содержания серы в газах и жидкостях

2. Оптический дизайн

3. Основа = Коэффициент молярной экстинкции Концентрация компонента Длина оптического пути поглощение ελ (постоянные) (получено из закона Ламберта-Бэра

4. OMA-300 для промышленных выбросов standard: CO2 O2 CO SO2 NOX options: Cl2 COS CS2 H2S Три интегрированных технологии – спектрометрия диодной решетки, туннельный диодный лазер, недисперсное ИК-детектирование Нет пробоотборных линий – прямое измерение горячей влажной пробы Анализ в трубе в реальном времени – надежный контроль процесса Контролируемые компоненты: SO2, NOX, CO, CO2, O2 (опционно: H2S, Cl2, COS, CS2)

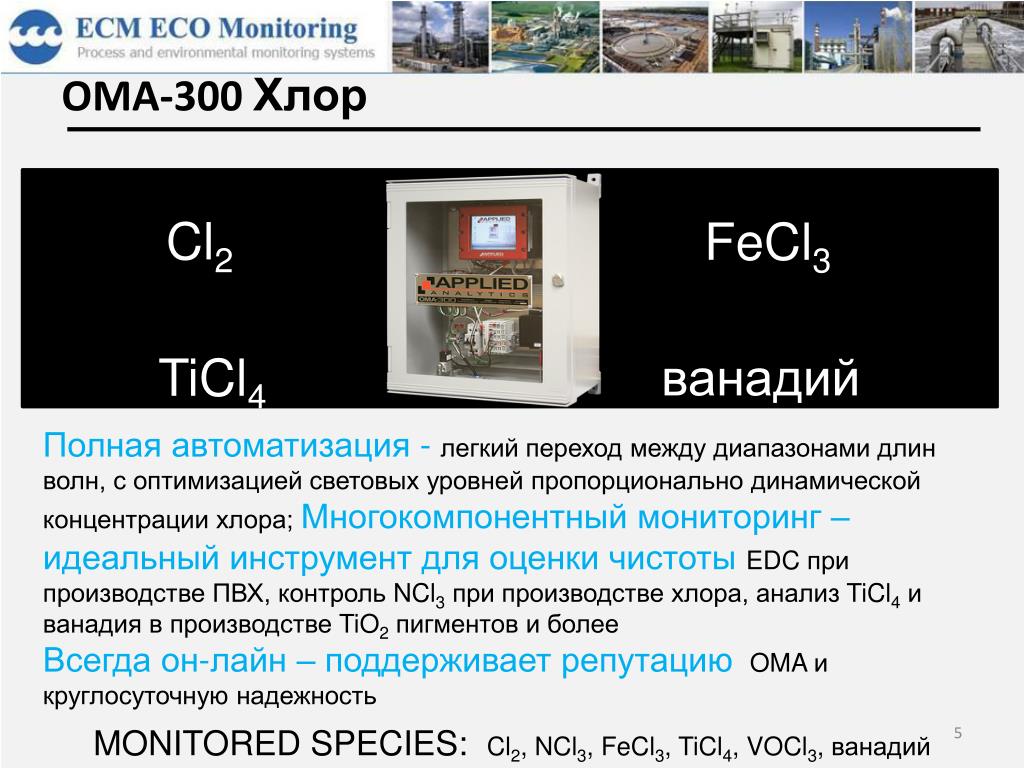

5. OMA-300 Хлор NCl3 Cl2 FeCl3 ванадий VOCl TiCl4 Полная автоматизация - легкий переход между диапазонами длин волн, с оптимизацией световых уровней пропорционально динамической концентрации хлора; Многокомпонентный мониторинг – идеальный инструмент для оценки чистоты EDC при производстве ПВХ, контроль NCl3при производстве хлора, анализ TiCl4и ванадия в производстве TiO2пигментов и более Всегда он-лайн – поддерживает репутацию OMA и круглосуточную надежность MONITORED SPECIES: Cl2, NCl3, FeCl3, TiCl4, VOCl3, ванадий

6. OMA-300 Ammonia Slip NOX аммиак Плавный динамический диапазон: одна и та же точность для принятого уровня в ppm до проблематичного процентного уровня аммиака . Одновременный мониторинг NOX– присутствиеNOXпо направлению уменьшения индицирует низкую эффективность и сбой катализатора Анализ в реальном времени – дает возможность уменьшить потери аммиака, предотвратить проблемы для обслуживания (в том числе образование бисульфата аммония), повысить прибыльность и добиться низкой загрязненности выбросов. Контролируемые компоненты: аммиак, NO, NO2

7. OMA-300 Выпуск для полупроводников H2O2 (CMP пульпа) NH3, HCl, H2O2, H2O (SC-1, SC-2) HF (влажное травление) Ионы металлов (гальванопокрытие + сточные воды) Прочная твердотельная конструкция – нет движущихся частей и пробоотборной линии Смоченные материалы для чистых помещений – потоковая ячейка изготовлена из тефлона или PEEK Быстрый откликT90 = 2 сек Простой графический интерфейс – имеется видео инструкция применение: CMP пульпа, SC-1, SC-2, влажное травление. Гальванопокрытие, сточные воды

8. TSA-100G Анализатор общей серы Общая сера (в газообразных потоках унлеводородов) Анализ без расходных материалов – детектирование твердотельной диодной решеткой; Функционал «поставил и работает» - не требует обслуживания; Высокая точность полевых измерений – окисляет все сульфиды доSO2 c простым измерением УФ-поглощения; Конфигурируемые пороги сигнализации – установите свои пороги.

9. CVA-100 Анализатор индекса Wobbe Wobbe Index (calorific value of the process sample) Анализ остаточного кислорода – линейная корреляция с индексом Wobbe Элегантный лазер – отсутствует температурная чувствительность и расходные материалы, связанные с методами на базе окиси циркония. Прочный и энергоэффективный – сдвоенные элементы VCSEL в прочной компактной форме

10. OMA-300 H2S aromatics (BTX) mercaptans H2S SO2 COS Широкий динамический диапазон0-10 ppm и 0-100 % в одном приборе с бескомпромиссной точностью; нет необходимости в разбавлении и разрушении пробы (как требуется в методах с ацетатными пластинами). Коррекции по ароматике -без неопределенного поглощения Подключение оптоволокна –защита электроники от коррозионноопасногоH2S Твердотельная диодная решетка – нет фильтров, нет движущихся частей, чреватых поломками Контролируемые вещества: H2S, SO2, COS, ароматика (BTX), меркаптаны 2

11. TLG-837 Анализатор хвостовых газов CS2 COS H2S SO2 air demand Зонд «по месту» с влагоуловителем: запатентован, нет проботборных линий, нагрева; Прочный твердотельный дизайн: нет движущихся частей и расходных материалов; Многокомпонентный мониторинг: отсутствует перекрестная чувствительность между измеряемыми компонентами Подключение оптоволокна:пользователь и сама система защищены от коррозионно-опасных процесс-газов; Не требует обслуживаниянет холодных включений; долгоживущий ксеноновый источник света Контролируемые вещества: H2S, SO2, COS, CS2, потребление воздуха 3

12. TLG-837 Анализатор хвостовых газов Простая установка Возможно горячее включение Нет пробоотборной линии Нет холодных вводов и подогрева Легкая валидация Удобный ввод калибровочного газа Быстрое время отклика T90позволяет жестче контролировать процесс Автоноль & очистка Автоматические циклы обеспечивают точность и очистку оптики IN SITU Зонд с влагоуловителем DEMO HTML 4

13. TLG-837 Концепция зонда zoom zoom

14. Область применения: чистота MEG Моноэтиленгликоль Сырье при производстве оптоволокна. Качество волокна сильно зависит от уровня чистоты MEG. Процесс очистки MEG от следовых количеств ли и триэтиленгликоля включает в себя прохождение потока MEG через ионообменную колонку. По мере того как колонка вырабатывается, эффективность процесса снижается и уровень чистоты MEG падает. В зависимости от сорта волокна необходимо соответствие определенному уровню чистоты, определяемому с помощью нескольких аналитических тестов. Для максимальной эффективности ионообменник следует заменить сразу в начале падения передачи ультрафиолета ниже установленного предельного значения, индицирующего неприемлемый уровень чистоты. Чем чище сырье, тем выше передача. Экономия средств Не требует отбора пробы и освобождает «время метрологов».Непрерывный анализ не требует никакого разрушения образцов.Применим для контроля ацетонитрила и актилонитрила.

15. Другие компоненты процесса – H2S • Колориметрическое детектирование от • 0,5 ppm до 100 % • H2S в газовой фазе или • растворенный в воде • Одобрения ATEX • нефтехимия • пищепром • муниципальные и газовые работы

18. Для контактов с нами… Telephone : + 421 2 43 42 74 65 Telefax : + 421 2 43 42 74 65 Email : ecm@ecm.sk Internet : www.ecomonitoring.com ECM ECO Monitoring, a.s. Nevädzová 5 821 01 Bratislava Slovakia
