СТЕРЖНЕВАЯ ОБМОТКАСТАТОРА 01

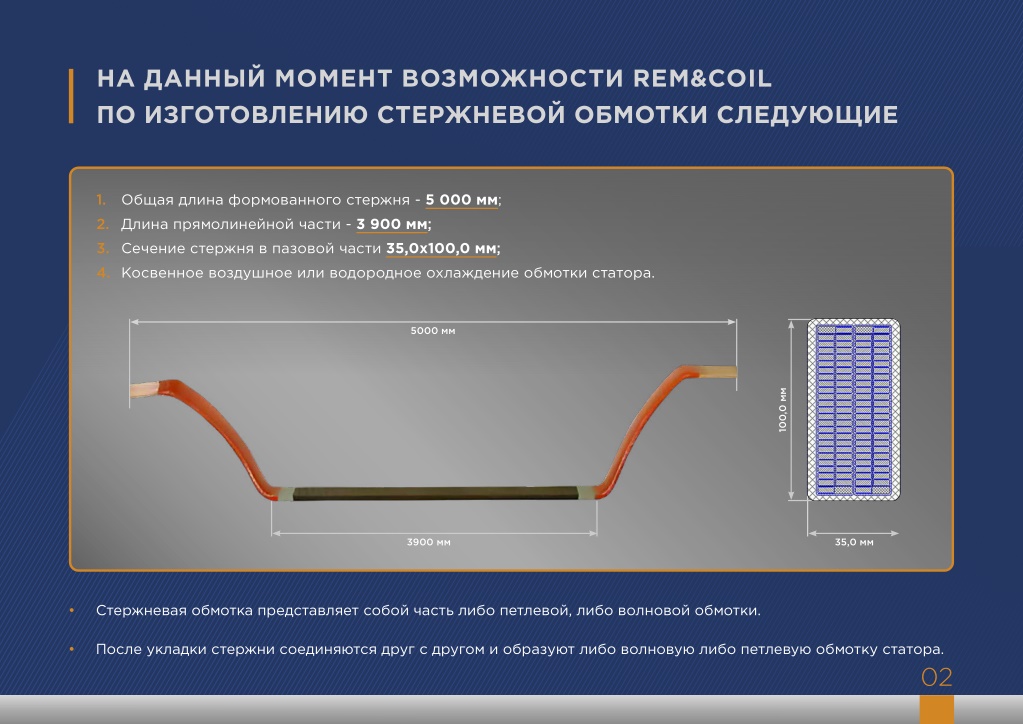

НА ДАННЫЙ МОМЕНТ ВОЗМОЖНОСТИ REM&COIL ПО ИЗГОТОВЛЕНИЮ СТЕРЖНЕВОЙ ОБМОТКИ СЛЕДУЮЩИЕ 1. Общая длина формованного стержня - 5 000 мм; 2. Длина прямолинейной части - 3 900 мм; 3. Сечение стержня в пазовой части 35,0х100,0 мм; 4. Косвенное воздушное или водородное охлаждение обмотки статора. 5000 мм 100,0 мм 3900 мм 35,0 мм • Стержневая обмотка представляет собой часть либо петлевой, либо волновой обмотки. • После укладки стержни соединяются друг с другом и образуют либо волновую либо петлевую обмотку статора. 02

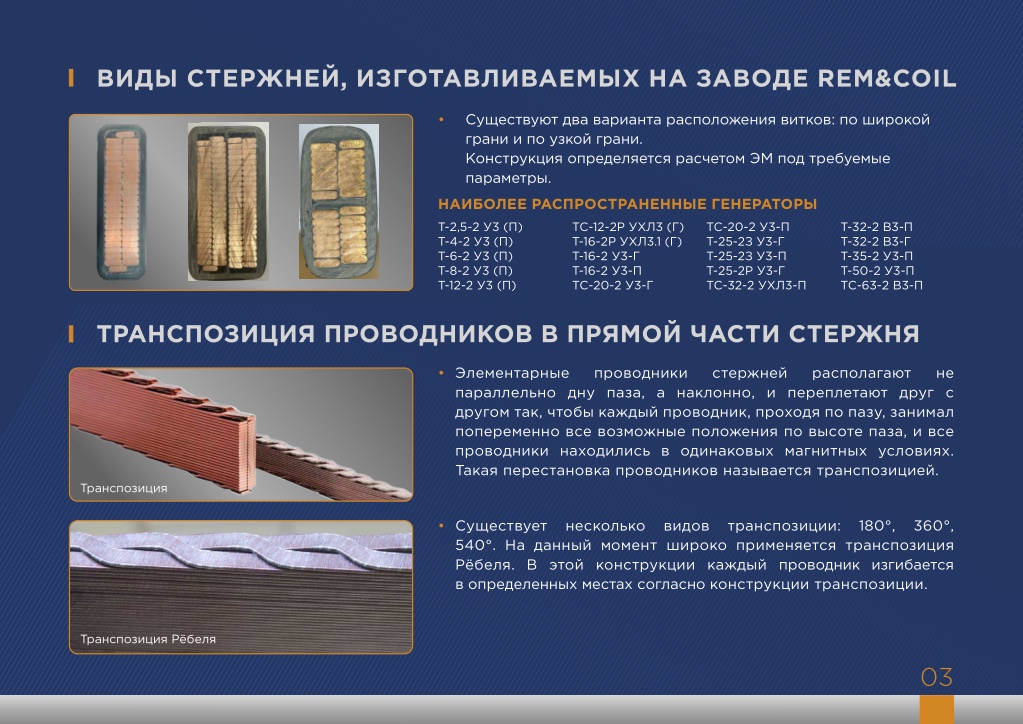

ВИДЫ СТЕРЖНЕЙ, ИЗГОТАВЛИВАЕМЫХ НА ЗАВОДЕ REM&COIL • Существуют два варианта расположения витков: по широкой грани и по узкой грани. Конструкция определяется расчетом ЭМ под требуемые параметры. НАИБОЛЕЕ РАСПРОСТРАНЕННЫЕ ГЕНЕРАТОРЫ Т-2,5-2 У3 (П) Т-4-2 У3 (П) Т-6-2 У3 (П) Т-8-2 У3 (П) Т-12-2 У3 (П) ТС-12-2Р УХЛ3 (Г) Т-16-2Р УХЛ3.1 (Г) Т-16-2 У3-Г Т-16-2 У3-П ТС-20-2 У3-Г ТС-20-2 У3-П Т-25-2З У3-Г Т-25-2З У3-П Т-25-2Р У3-Г ТС-32-2 УХЛ3-П Т-32-2 В3-П Т-32-2 В3-Г Т-35-2 У3-П Т-50-2 У3-П ТС-63-2 В3-П ТРАНСПОЗИЦИЯ ПРОВОДНИКОВ В ПРЯМОЙ ЧАСТИ СТЕРЖНЯ • Элементарные параллельно дну паза, а наклонно, и переплетают друг с другом так, чтобы каждый проводник, проходя по пазу, занимал попеременно все возможные положения по высоте паза, и все проводники находились в одинаковых магнитных условиях. Такая перестановка проводников называется транспозицией. проводники стержней располагают не Транспозиция • Существует 540°. На данный момент широко применяется транспозиция Рёбеля. В этой конструкции каждый проводник изгибается в определенных местах согласно конструкции транспозиции. несколько видов транспозиции: 180°, 360°, Транспозиция Рёбеля 03

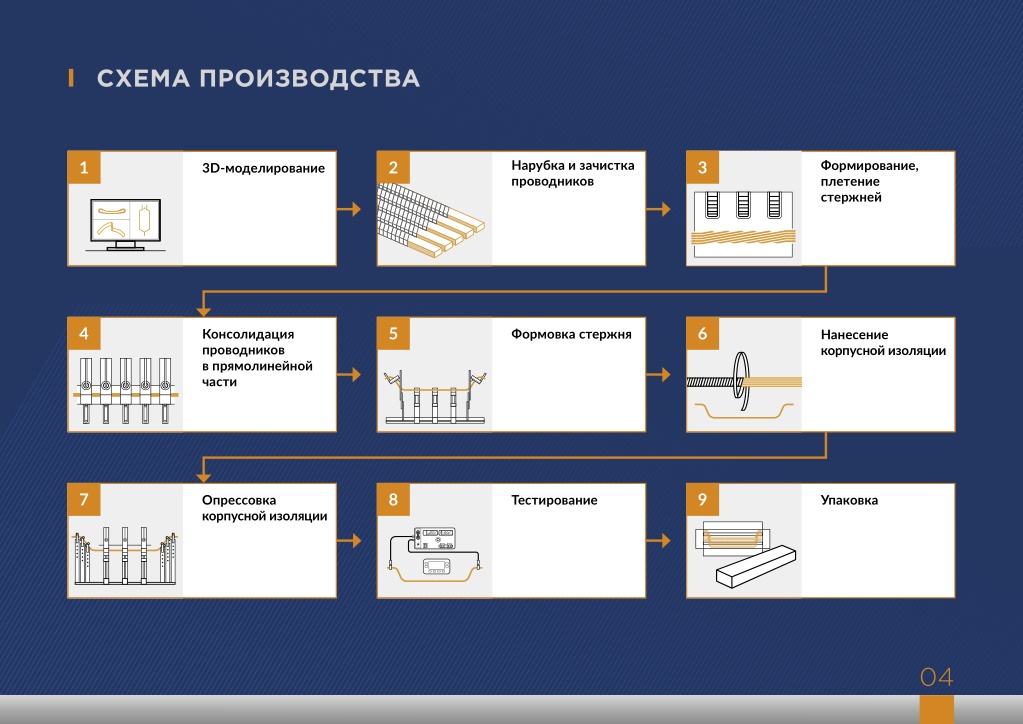

СХЕМА ПРОИЗВОДСТВА Нарубка и зачистка проводников Формирование, плетение стержней 1 2 3 3D-моделирование Создаем чертеж, соответствующий технической спецификации заказчика. 4 5 6 Формовка стержня Консолидация проводников Нанесение корпусной изоляции в прямолинейной части 7 8 9 Опрессовка корпусной изоляции Тестирование Упаковка Проходим многочисленные испытания на комплексах SCHLEICH и Baker, а также ручным способом сотрудниками ОТК. 04

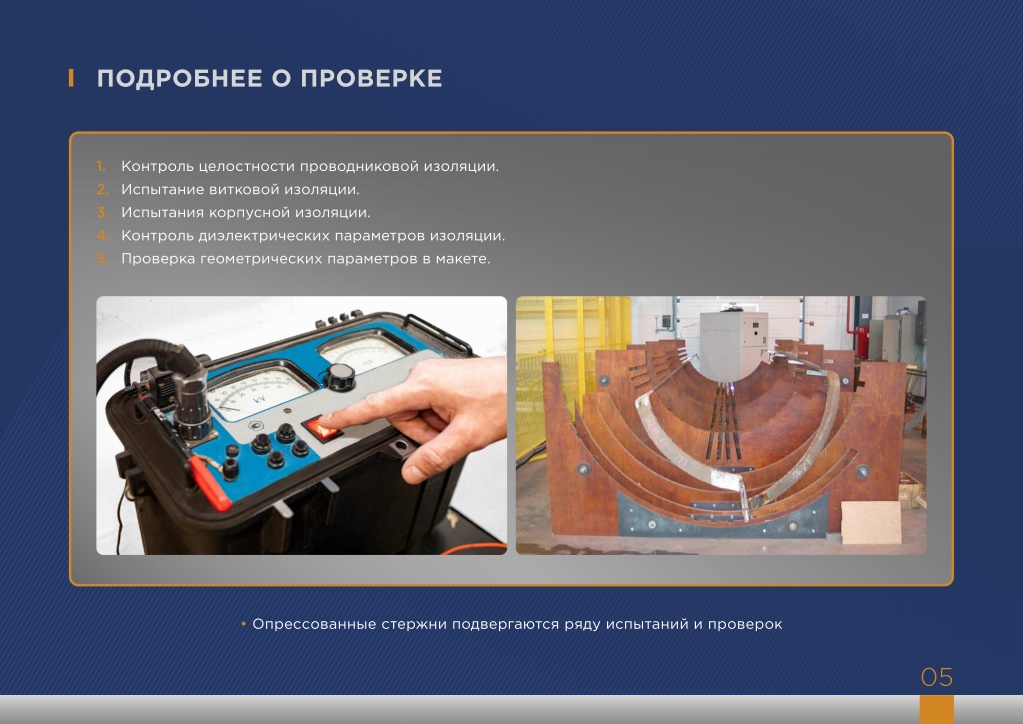

ПОДРОБНЕЕ О ПРОВЕРКЕ 1. Контроль целостности проводниковой изоляции. 2. Испытание витковой изоляции. 3. Испытания корпусной изоляции. 4. Контроль диэлектрических параметров изоляции. 5. Проверка геометрических параметров в макете. • Опрессованные стержни подвергаются ряду испытаний и проверок 05

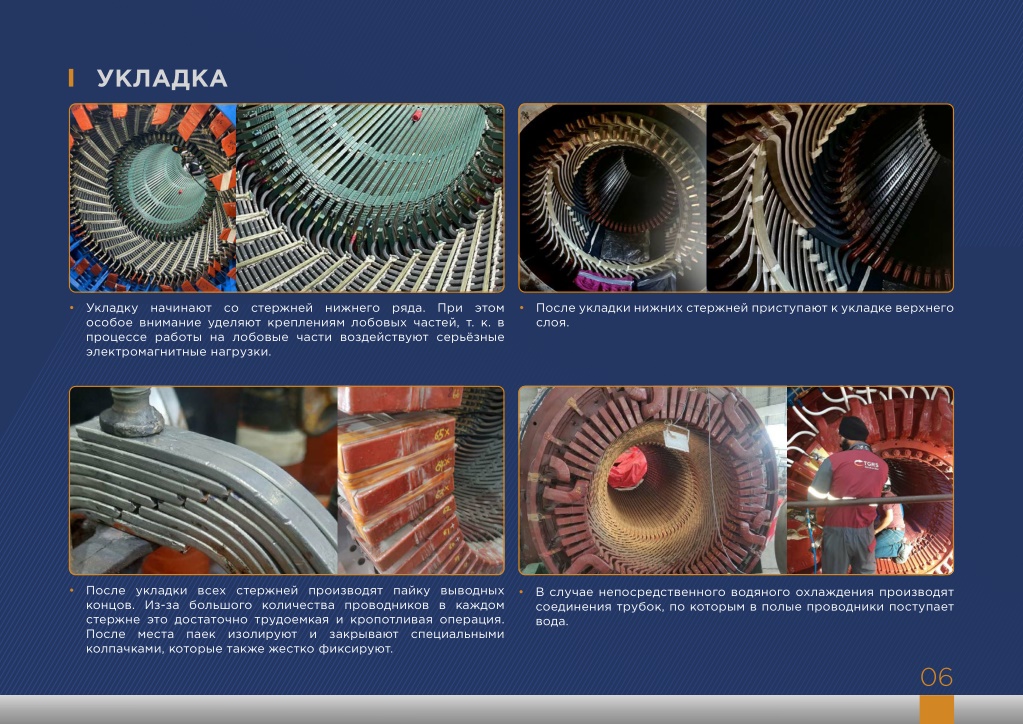

УКЛАДКА • Укладку начинают со стержней нижнего ряда. При этом особое внимание уделяют креплениям лобовых частей, т. к. в процессе работы на лобовые части воздействуют серьёзные электромагнитные нагрузки. • После укладки нижних стержней приступают к укладке верхнего слоя. • После укладки всех стержней производят пайку выводных концов. Из-за большого количества проводников в каждом стержне это достаточно трудоемкая и кропотливая операция. После места паек изолируют и закрывают специальными колпачками, которые также жестко фиксируют. • В случае непосредственного водяного охлаждения производят соединения трубок, по которым в полые проводники поступает вода. 06

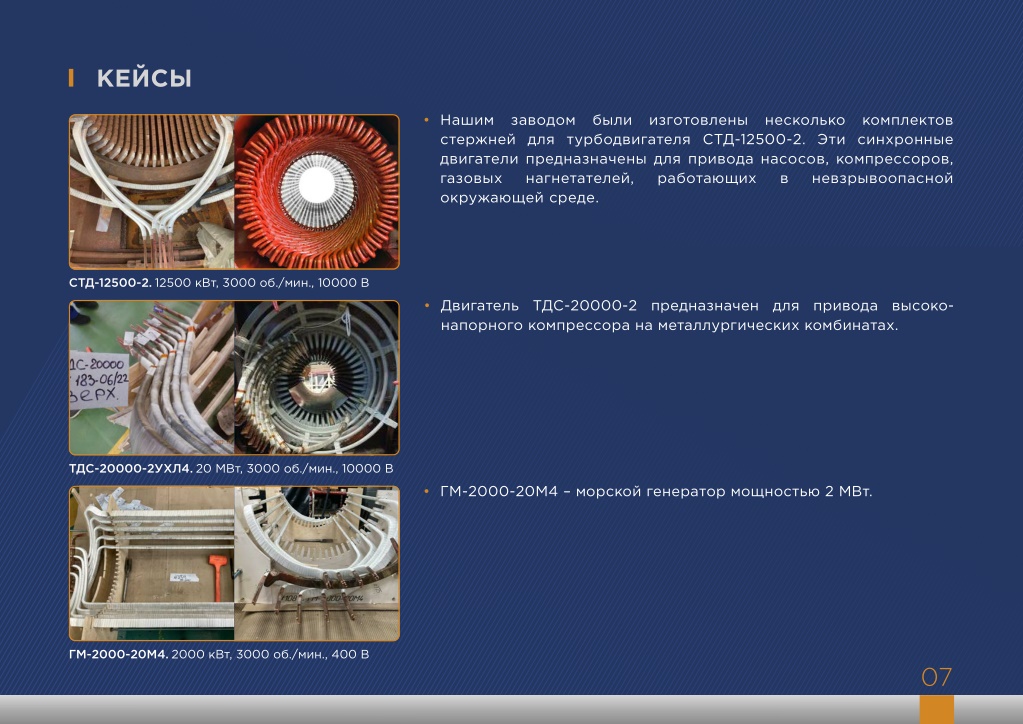

КЕЙСЫ • Нашим заводом были изготовлены несколько комплектов стержней для турбодвигателя СТД-12500-2. Эти cинхронные двигатели предназначены для привода насосов, компрессоров, газовых нагнетателей, работающих окружающей среде. в невзрывоопасной СТД-12500-2.12500 кВт, 3000 об./мин., 10000 В • Двигатель ТДС-20000-2 предназначен для привода высоко- напорного компрессора на металлургических комбинатах. ТДС-20000-2УХЛ4.20 МВт, 3000 об./мин., 10000 В • ГМ-2000-20М4 – морской генератор мощностью 2 МВт. ГМ-2000-20М4.2000 кВт, 3000 об./мин., 400 В 07
