Introduction to Java AWT

1. Introduction to Java AWT

2. What is the AWT? • 자바의 윈도우 시스템인 추상 윈도우 툴킷(Abstract Window Toolkit)에 관련된 클래스들로 구성 • java.applet.Applet 클래스가 java.awt.Panel에서 파생되었기 때문에 애플릿의 이해를 위해서도 자세히 알아둘 필요가 있는 패키지 • 자바의 그래픽 사용자 인터페이스는 모두 AWT 패키지에 기반을 두고 있다

3. An Example

5. Class hierachy • class java.awt.Component (implements java.awt.image.ImageObserver, java.awt.MenuContainer, java.io.Serializable) • class java.awt.Button • class java.awt.Canvas • class java.awt.Checkbox (implements java.awt.ItemSelectable) • class java.awt.Choice (implements java.awt.ItemSelectable) • class java.awt.Container • class java.awt.Panel • class java.applet.Applet • class java.awt.ScrollPane • class java.awt.Window • class java.awt.Dialog • class java.awt.FileDialog • class java.awt.Frame (implements java.awt.MenuContainer) • class java.awt.Label • class java.awt.List (implements java.awt.ItemSelectable) • class java.awt.Scrollbar (implements java.awt.Adjustable) • class java.awt.TextComponent • class java.awt.TextArea • class java.awt.TextField

6. Component 클래스의 주요 메소드들(1/2) • public Container getParent() : 상위 윈도우를 구할 때 사용한다. • public Point getLocation() : 상위 윈도우의 좌표 공간에서 현재의 위치를 구한다. • public Dimension getSize() : 현재 크기를 구한다. Dimension은 높이와 폭으로 구성되는 클래스이다. • public synchronized void setEnabled(boolean b) : 인자 값에 따라 사용자 입력을 받을 수 있도록 혹은 없도록 한다. 기본 값은 입력을 받을 수 있는 것이다. • public synchronized void setVisible(boolean b) : 인자 값에 따라 화면에 나타내거나 화면에서 감춘다. • public synchronized void setForeground(Color c) : 주어진 색을 전경색으로 표시한다. • public synchronized void setBackground(Color c) : 주어진 색을 배경색으로 표시한다. • public void setLocation(int x, int y) : 새로운 위치로 이동시킨다. x, y 좌표는 상위 윈도우의 좌표 공간 값으로 주어진다. • public void setSize(int width, int height) : 주어진 폭과 높이로 윈도우 크기를 변경한다. • public synchronized void setBounds(int x, int y, int width, int height) : setLocation(x, y), setSize(width, height)를 연속으로 호출한 효과를 낸다.

7. Component 클래스의 주요 메소드들(2/2) • public Graphics getGraphics() : 해당 윈도우에 그림을 그리기 위한 그래픽 컨텍스트(마이크로소프트 윈도우 시스템에서는 그래픽 장치 컨텍스트graphic device context라고 한다)를 얻을 때 사용한다. • public FontMetrics getFontMetrics(Font font) : 주어진 글꼴에 관련하여 글꼴 구조 정보를 구할 때 사용한다. 글꼴의 폭이나 높이 등을 구할 때 자주 사용한다. • public void paint(Graphics g) : 윈도우를 다시 그릴 때 AWT에 의해 불려진다. 이 메소드가 불려지는 때에는 처음으로 윈도우 컴퍼넌트가 화면에 나타날 때, 혹은 다른 윈도우에 의하여 가려졌다가 다시 나타날 때, 또 사용자가 직접 repaint() 메소드를 호출하였을 때 등이다. 마이크로소프트 윈도우 프로그래머는 WM_PAINT 메시지를 생각하면 쉽게 이해할 수 있다. • public void repaint() : AWT에게 컴퍼넌트를 완전히 다시 그리도록 요청한다. 이 명령은 실제로는 가능한 한 빨리 update()를 호출하도록 AWT에게 요청하는 것이 된다. • public void update(Graphics g) : repaint() 요청에 따라 AWT에 의해 호출된다. 현재 컴퍼넌트를 지운 다음 paint()를 호출하는 것이 기본 동작이다. • public void requestFocus() : 입력 포커스를 요청한다. • public void transferFocus() : 다음 윈도우로 입력 포커스를 옮긴다. • public void setCursor(Cursor cursor) : 컴퍼넌트의 마우스 커서를 변경한다.

8. Container 클래스의 주요 메소드들 • public void setLayout(LayoutManager mgr) : 윈도우의 레이아웃 관리자를 지정한다. 레이아웃 관리자 클래스에는 BorderLayout, CardLayout, FlowLayout, GridBagLayout, GridLayout 등이 있다. 레이아웃 관리자 클래스를 사용하면 쉽게 하위 윈도우의 위치를 지정할 수 있고 또 윈도우의 크기가 변경되었을 때 자동으로 재배치할 수 있다. • public synchronized void doLayout() : 레이아웃 관리자에 의해 레이아웃을 한 후에 (하위 윈도우들을 생성한 후에) 호출하여 윈도우들을 유효화한다. 이 메소드를 코드에서 직접 호출하지 말고 대신에 validate()를 호출하여 결과적으로 doLayout()이 수행되도록 한다. • public synchronized Component[] getComponents() : 이 윈도우 내부의 모든 하위 윈도우들을 얻는다. • public Insets getInsets() : 이 윈도우의 인셋(inset)을 지정한다. 인셋은 내부의 하위 윈도우들과 네 방향(상하좌우)의 경계 부분의 크기를 말한다. 예를 들어 프레임 윈도우는 타이틀 바에 해당하는 위쪽 인셋을 가질 것이다. • public Component add(Component comp) : 인자로 주어진 윈도우를 하위 윈도우로 하여 내부에 배치한다. • public synchronized void remove(Component comp) : 지정된 하위 윈도우를 제거한다. • public synchronized void removeAll() : 모든 하위 윈도우들을 제거한다. • public LayoutManager getLayout() : 해당 윈도우의 레이아웃 관리자를 구한다.

9. 레이아웃 관리자 클래스 • BorderLayout 클래스 • FlowLayout 클래스 • GridLayout 클래스 • GridBagLayout 클래스 • CardLayout 클래스

10. BorderLayout 클래스(1/2) import java.awt.*; publicclass BorderLayoutApplet extends java.applet.Applet { publicvoid init () { Button northButton=new Button("North"); Button southButton=new Button("South"); Button eastButton=new Button("East"); Button westButton=new Button("West"); Button centerButton=new Button("Center"); setLayout(new BorderLayout()); add("East", eastButton); add("West", westButton); add("Center", centerButton); add("South", southButton); add("North", northButton); layout(); } }

11. BorderLayout 클래스(2/2)

12. FlowLayout 클래스(1/2) import java.awt.*; publicclass FlowLayoutApplet extends java.applet.Applet { publicvoid init () { Button oneButton=new Button("One"); Button twoButton=new Button("Two"); Button threeButton=new Button("Three"); setLayout(new FlowLayout(FlowLayout.RIGHT)); add(oneButton); add(twoButton); add(threeButton); validate(); } }

13. FlowLayout 클래스(2/2)

14. GridLayout 클래스(1/2) import java.awt.*; publicclass GridLayoutApplet extends java.applet.Applet { publicvoid init () { Button oneButton=new Button("One"); Button twoButton=new Button("Two"); Button threeButton=new Button("Three"); Button fourButton=new Button("Four"); Button fiveButton=new Button("Five"); Button sixButton=new Button("Six"); setLayout(new GridLayout(2, 3/*columns*/)); add(oneButton); add(twoButton); add(threeButton); add(fourButton); add(fiveButton); add(sixButton); validate(); } }

15. GridLayout 클래스(2/2)

16. GridBagLayout 클래스(1/2) • Source Code is a little long

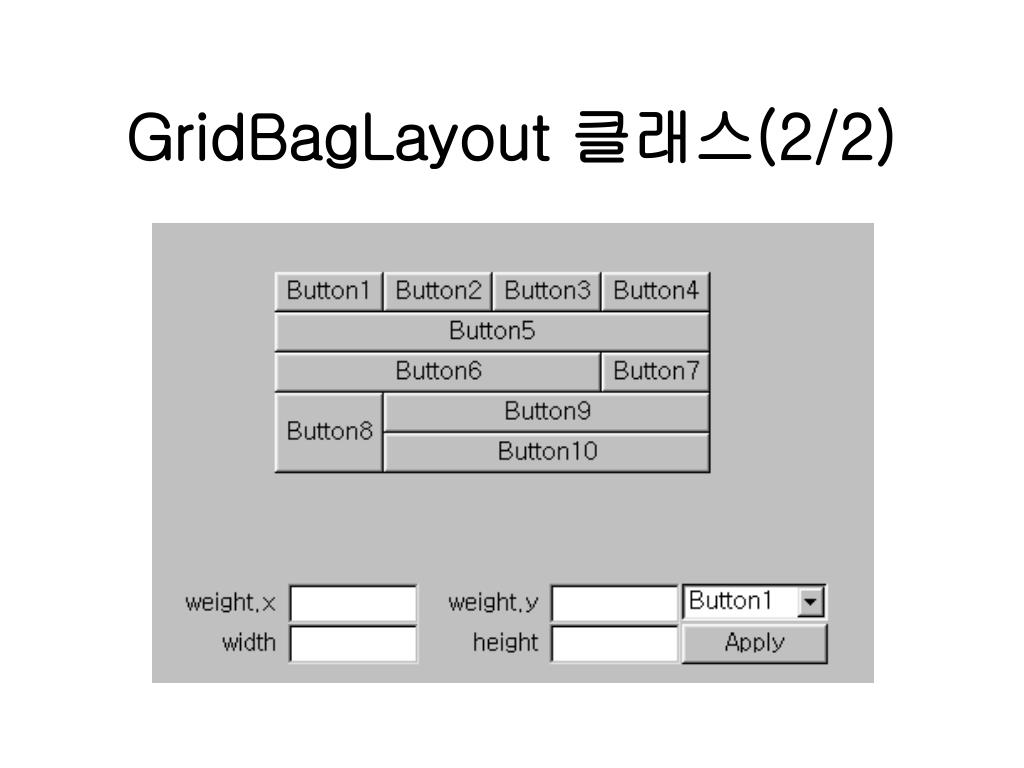

20. GridBagLayout 클래스(2/2)

21. CardLayout 클래스(1/2)

23. CardLayout 클래스(2/2)

24. Reference • http://www.concentric.net/~ttwang/tech/queue.htm
