7.6 集成电路功率放大器简介

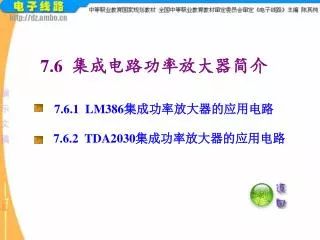

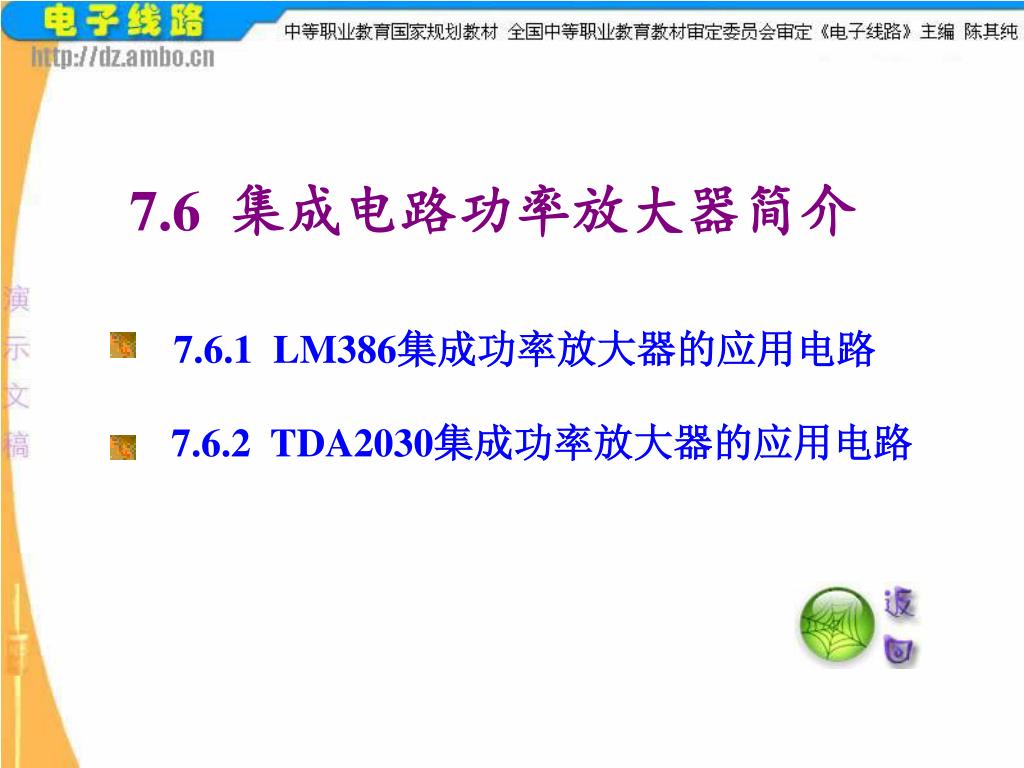

1. 7.6 集成电路功率放大器简介 7.6.1 LM386集成功率放大器的应用电路 7.6.2 TDA2030集成功率放大器的应用电路

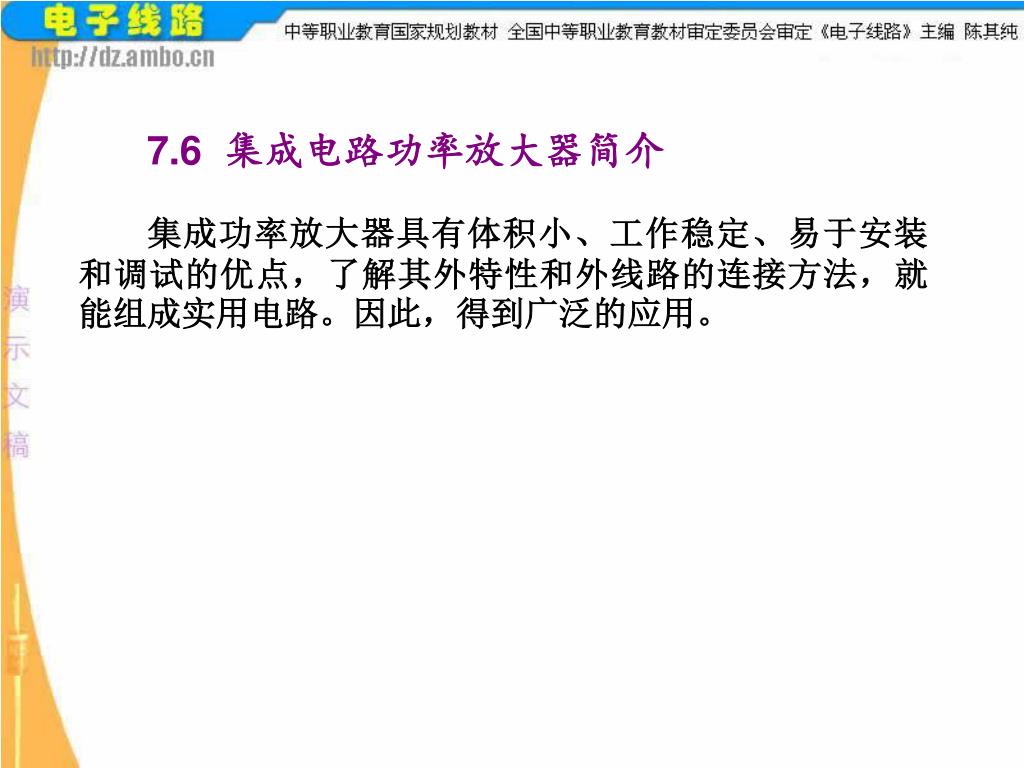

2. 7.6 集成电路功率放大器简介 集成功率放大器具有体积小、工作稳定、易于安装和调试的优点，了解其外特性和外线路的连接方法，就能组成实用电路。因此，得到广泛的应用。

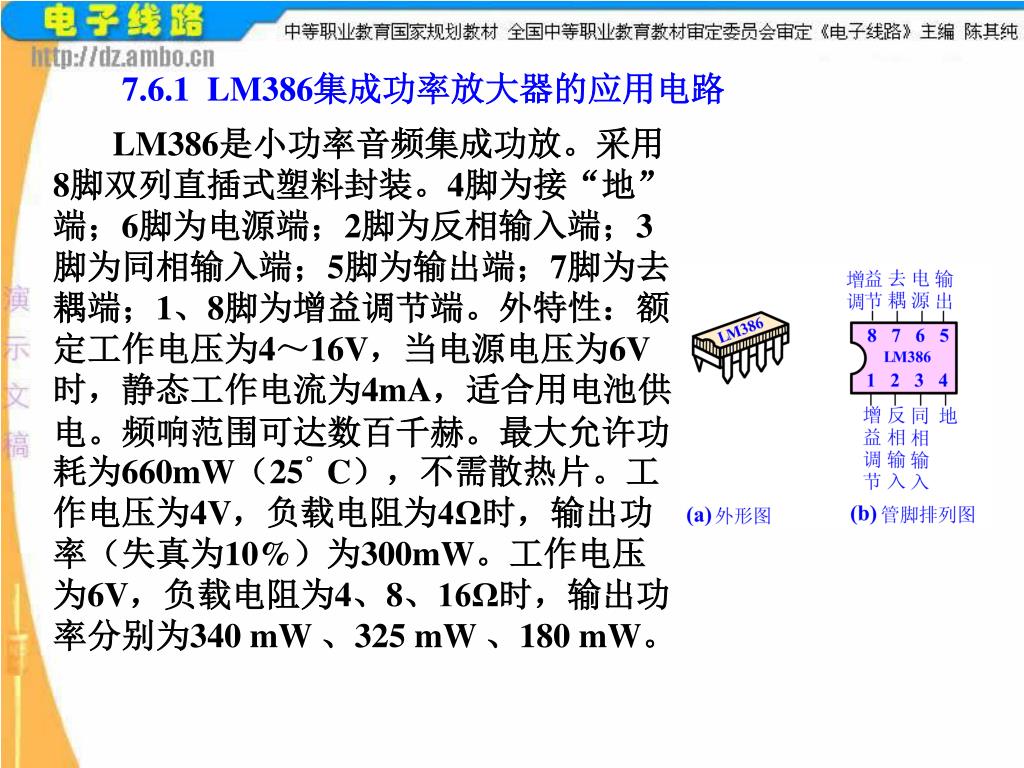

3. 7.6.1 LM386集成功率放大器的应用电路 LM386是小功率音频集成功放。采用8脚双列直插式塑料封装。4脚为接“地”端；6脚为电源端；2脚为反相输入端；3脚为同相输入端；5脚为输出端；7脚为去耦端；1、8脚为增益调节端。外特性：额定工作电压为4～16V，当电源电压为6V时，静态工作电流为4mA，适合用电池供电。频响范围可达数百千赫。最大允许功耗为660mW（25°C），不需散热片。工作电压为4V，负载电阻为4Ω时，输出功率（失真为10%）为300mW。工作电压为6V，负载电阻为4、8、16Ω时，输出功率分别为340 mW 、325 mW 、180 mW。

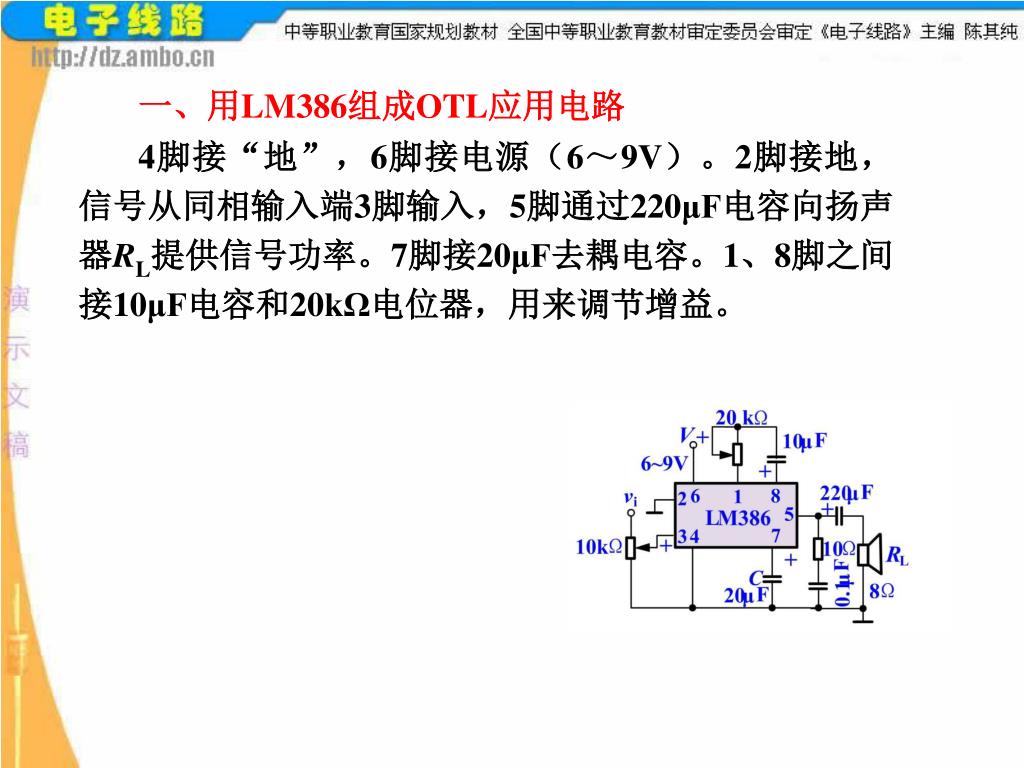

4. 一、用LM386组成OTL应用电路 4脚接“地”，6脚接电源（6～9V）。2脚接地，信号从同相输入端3脚输入，5脚通过220μF电容向扬声器RL提供信号功率。7脚接20μF去耦电容。1、8脚之间接10μF电容和20kΩ电位器，用来调节增益。

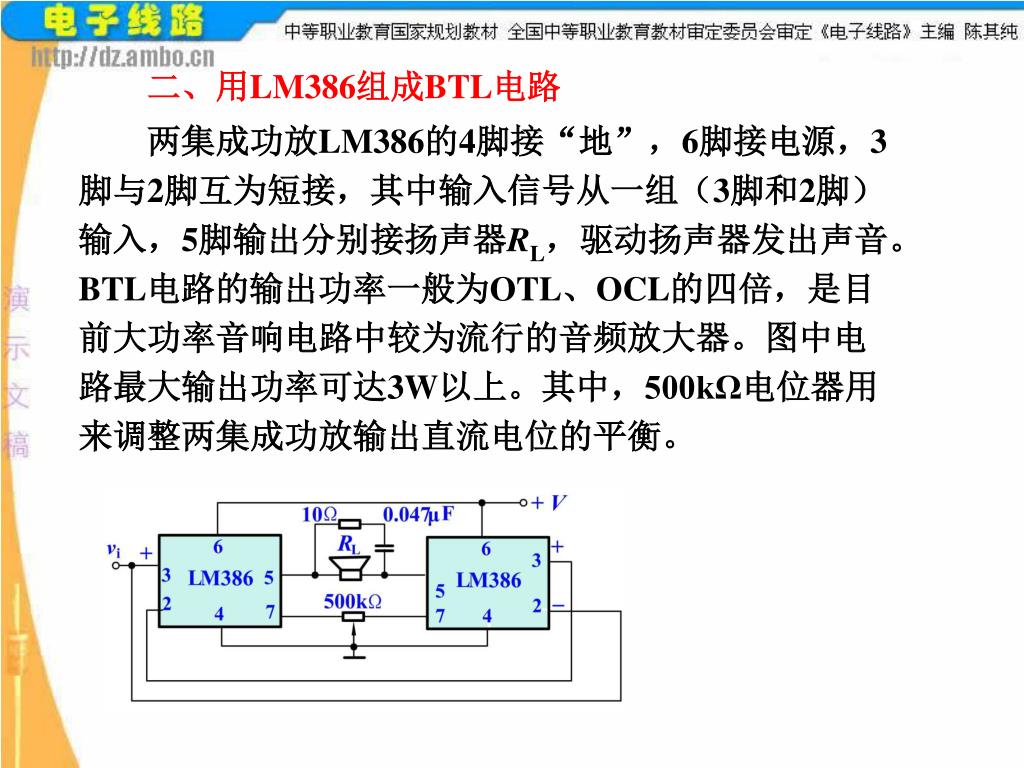

5. 二、用LM386组成BTL电路 两集成功放LM386的4脚接“地”，6脚接电源，3脚与2脚互为短接，其中输入信号从一组（3脚和2脚）输入，5脚输出分别接扬声器RL，驱动扬声器发出声音。BTL电路的输出功率一般为OTL、OCL的四倍，是目前大功率音响电路中较为流行的音频放大器。图中电路最大输出功率可达3W以上。其中，500kΩ电位器用来调整两集成功放输出直流电位的平衡。

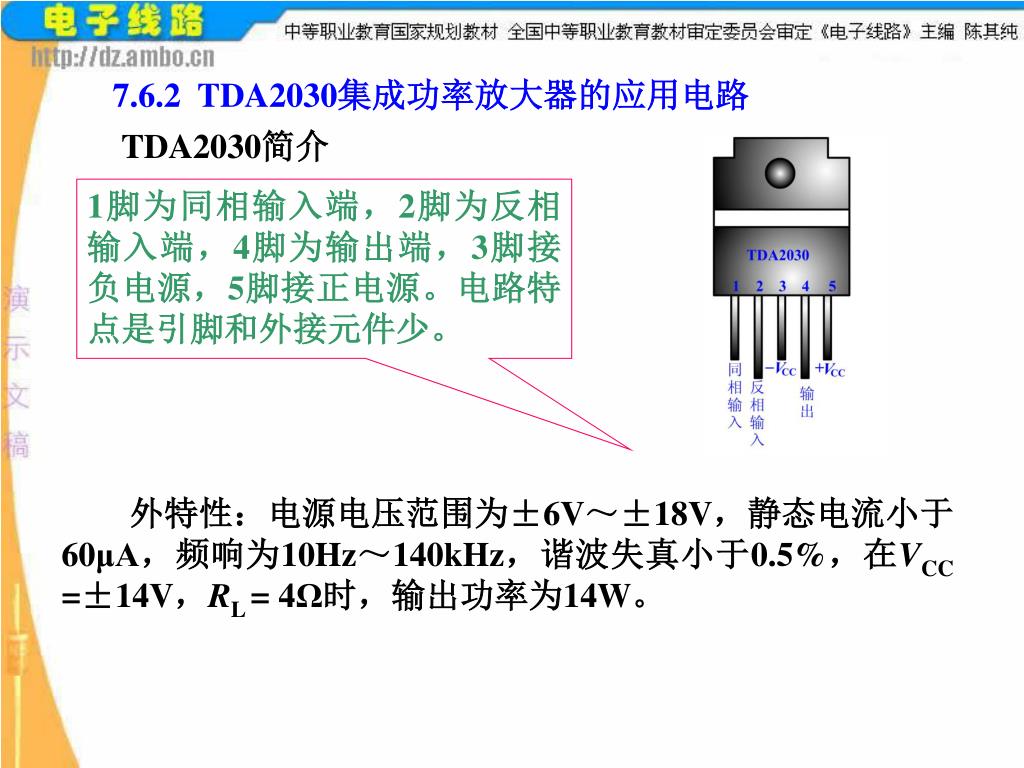

6. 7.6.2 TDA2030集成功率放大器的应用电路 TDA2030简介 1脚为同相输入端，2脚为反相输入端，4脚为输出端，3脚接负电源，5脚接正电源。电路特点是引脚和外接元件少。 外特性：电源电压范围为±6V～±18V，静态电流小于60μA，频响为10Hz～140kHz，谐波失真小于0.5%，在VCC =±14V，RL = 4Ω时，输出功率为14W。

7. TDA2030应用电路 V1、V2组成电源极性保护电路，防止电源极性接反损坏集成功放。C3、C5与C4、C6为电源滤波电容，100μF电容并联0.1μF电容的原因是100μF电解电容具有电感效应。信号从1脚同相端输入，4脚输出端向负载扬声器提供信号功率，使其发出声响。 TDA2030是一种超小形5引脚单列直插塑封集成功放。由于具有低瞬态失真、较宽频响和完善的内部保护措施，因此，常用在高保真组合音响中。
