封装工程 FPC 固定用载板 简介

封装工程 FPC 固定用载板 简介. 品名 : 硅胶薄膜 KEIJU( 硅树) BOARD 制造 : 三菱树脂会社 销售 : 上海岩谷有限公司 金属制品担当 : 王建伟 TEL:021-6881-1188 FAX:021-6881-1395 E-MAIL:Stevenwang@iwatani.co.jp. 使用 KEIJU BOARD 的封装工程. ● 普通 FPC 封装工程 ・ 通常是将 FPC 用树脂胶带固定在铝板等金属板上的各处 、 进行焊锡膏印刷 ⇒ SMT⇒ 回流焊工程 。. ＦＰＣ. 树脂胶带. 金属板.

melina
Download Presentation

封装工程 FPC 固定用载板 简介

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

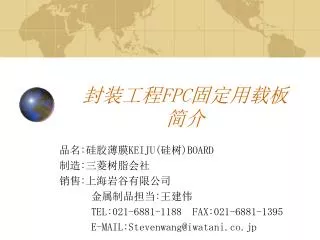

  1. 封装工程FPC固定用载板简介 品名:硅胶薄膜KEIJU(硅树)BOARD 制造:三菱树脂会社 销售:上海岩谷有限公司 金属制品担当:王建伟 TEL:021-6881-1188 FAX:021-6881-1395 E-MAIL:Stevenwang@iwatani.co.jp

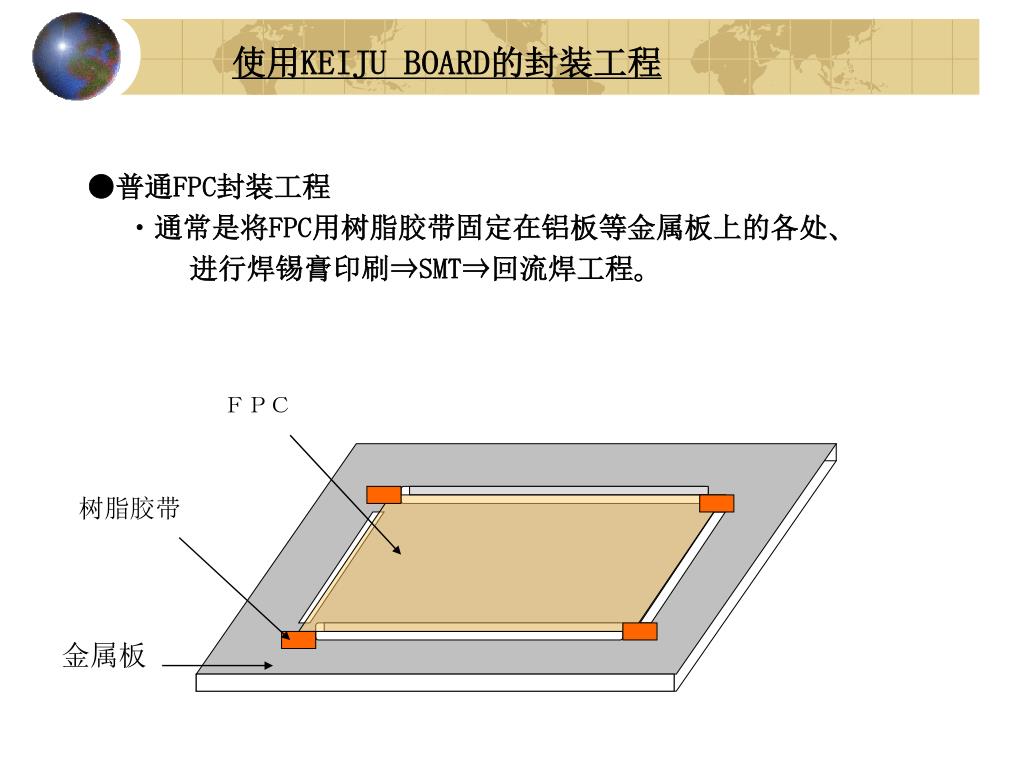

  2. 使用KEIJU BOARD的封装工程 ●普通FPC封装工程 ・通常是将FPC用树脂胶带固定在铝板等金属板上的各处、 进行焊锡膏印刷⇒SMT⇒回流焊工程。 ＦＰＣ 树脂胶带 金属板

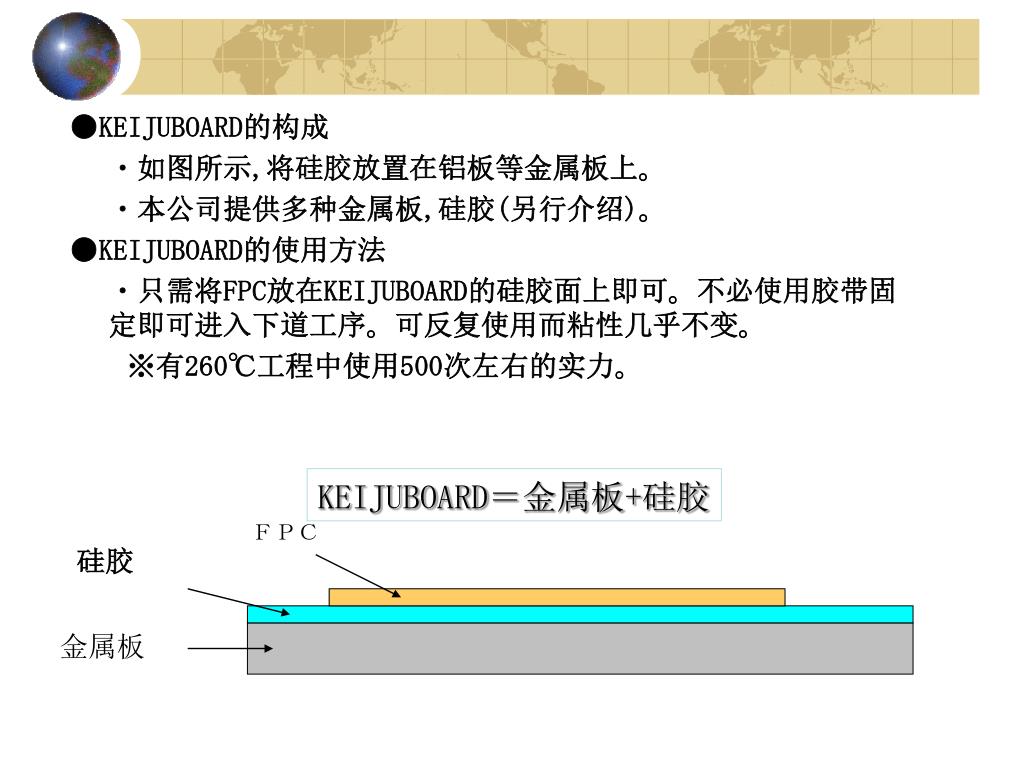

  3. ●KEIJUBOARD的构成 ・如图所示,将硅胶放置在铝板等金属板上。 ・本公司提供多种金属板,硅胶(另行介绍)。 ●KEIJUBOARD的使用方法 ・只需将FPC放在KEIJUBOARD的硅胶面上即可。不必使用胶带固定即可进入下道工序。可反复使用而粘性几乎不变。 ※有260℃工程中使用500次左右的实力。 KEIJUBOARD＝金属板+硅胶 ＦＰＣ 硅胶 金属板

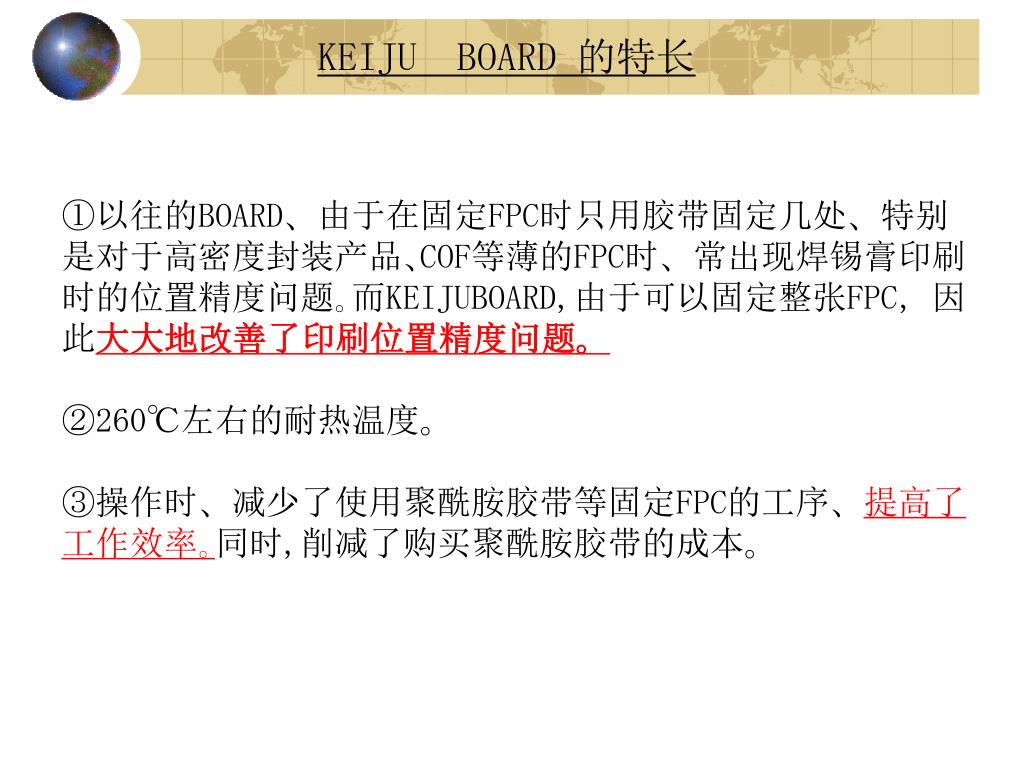

  4. KEIJUBOARD 的特长 ①以往的BOARD、由于在固定FPC时只用胶带固定几处、特别是对于高密度封装产品､COF等薄的FPC时、常出现焊锡膏印刷时的位置精度问题｡而KEIJUBOARD,由于可以固定整张FPC，因此大大地改善了印刷位置精度问题。 ②260℃左右的耐热温度。 ③操作时、减少了使用聚酰胺胶带等固定FPC的工序、提高了工作效率｡同时,削减了购买聚酰胺胶带的成本。

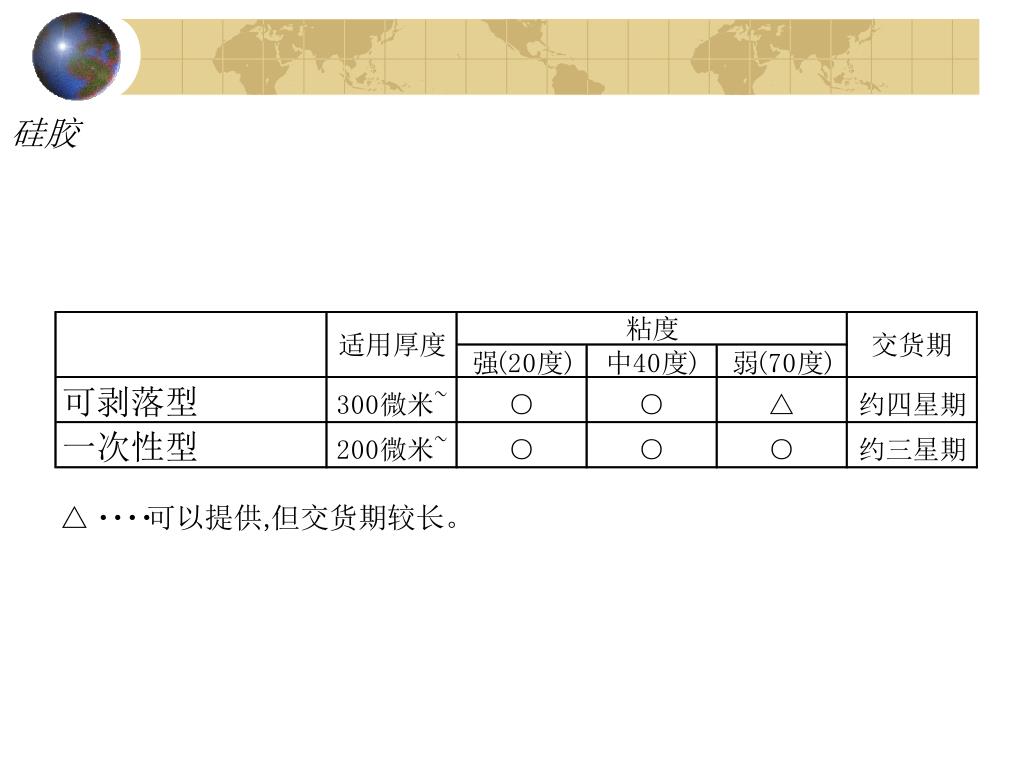

  5. 硅胶

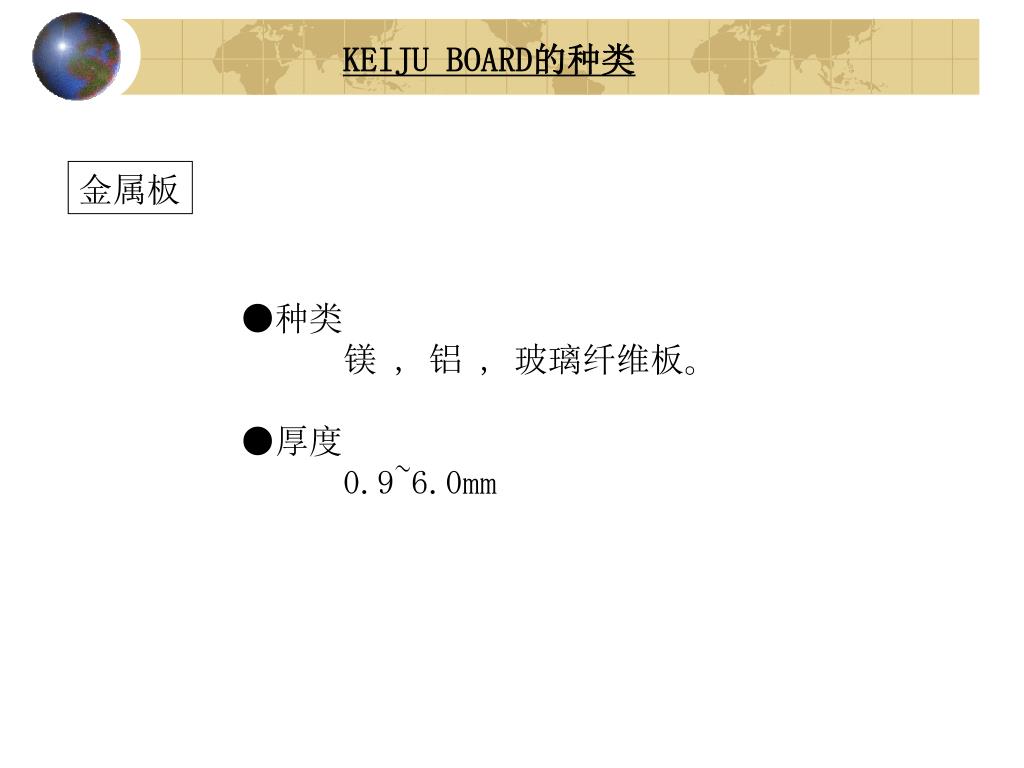

  6. KEIJU BOARD的种类 金属板 ●种类 镁, 铝, 玻璃纤维板。 ●厚度 0.9~6.0mm

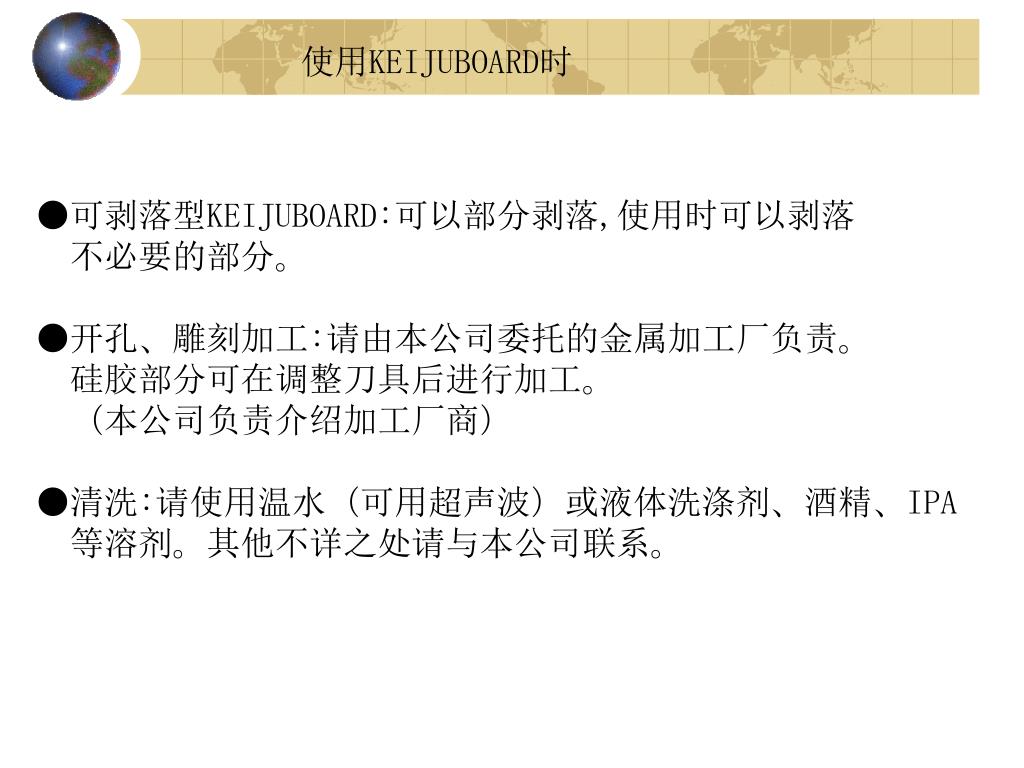

  7. 使用KEIJUBOARD时 ●可剥落型KEIJUBOARD:可以部分剥落,使用时可以剥落 不必要的部分。 ●开孔、雕刻加工:请由本公司委托的金属加工厂负责。 硅胶部分可在调整刀具后进行加工。 　（本公司负责介绍加工厂商） ●清洗:请使用温水（可用超声波）或液体洗涤剂、酒精、IPA 等溶剂。其他不详之处请与本公司联系。

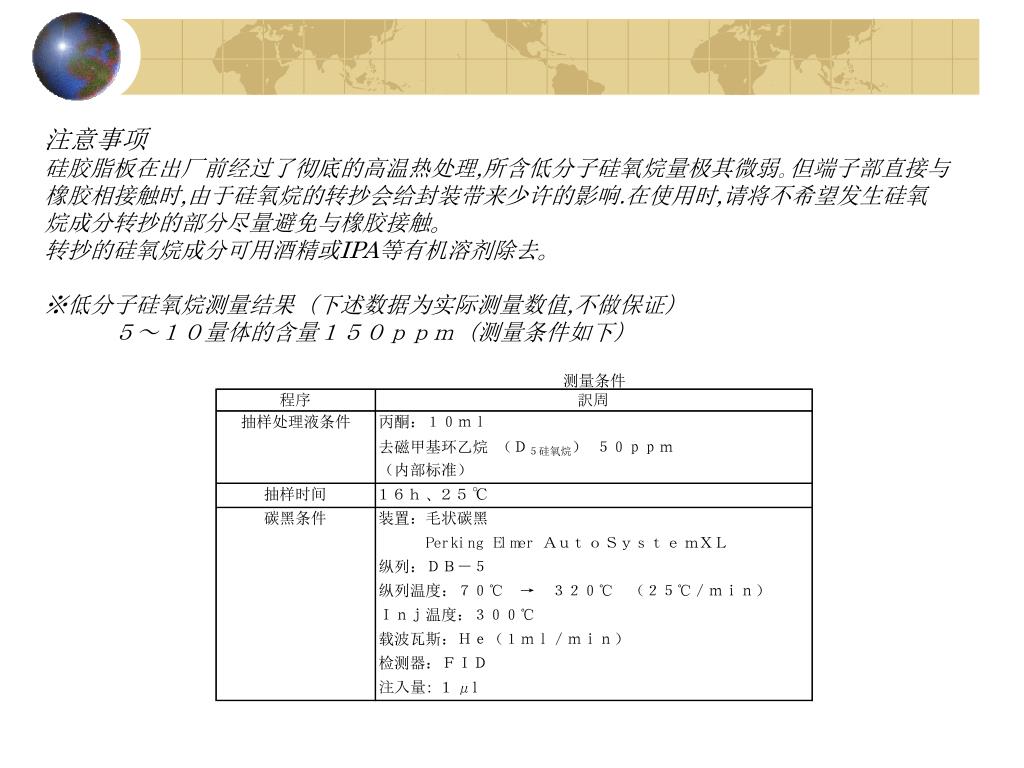

  8. 注意事项硅胶脂板在出厂前经过了彻底的高温热处理,所含低分子硅氧烷量极其微弱｡但端子部直接与橡胶相接触时,由于硅氧烷的转抄会给封装带来少许的影响.在使用时,请将不希望发生硅氧烷成分转抄的部分尽量避免与橡胶接触。转抄的硅氧烷成分可用酒精或IPA等有机溶剂除去。※低分子硅氧烷测量结果（下述数据为实际测量数值,不做保证）　　　　　　５～１０量体的含量１５０ｐｐｍ（测量条件如下）注意事项硅胶脂板在出厂前经过了彻底的高温热处理,所含低分子硅氧烷量极其微弱｡但端子部直接与橡胶相接触时,由于硅氧烷的转抄会给封装带来少许的影响.在使用时,请将不希望发生硅氧烷成分转抄的部分尽量避免与橡胶接触。转抄的硅氧烷成分可用酒精或IPA等有机溶剂除去。※低分子硅氧烷测量结果（下述数据为实际测量数值,不做保证）　　　　　　５～１０量体的含量１５０ｐｐｍ（测量条件如下）

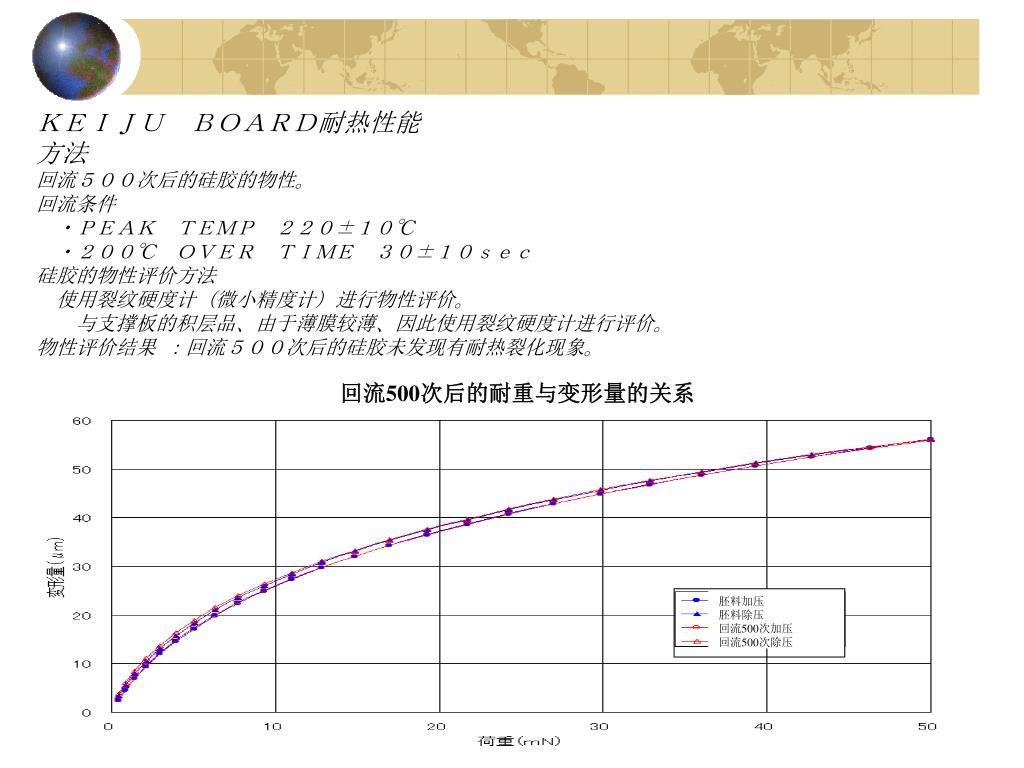

  9. ＫＥＩＪＵ　ＢＯＡＲＤ耐热性能方法回流５００次后的硅胶的物性。回流条件　・ＰＥＡＫ　ＴＥＭＰ　２２０±１０℃　・２００℃　ＯＶＥＲ　ＴＩＭＥ　３０±１０ｓｅｃ硅胶的物性评价方法使用裂纹硬度计（微小精度计）进行物性评价。与支撑板的积层品、由于薄膜较薄、因此使用裂纹硬度计进行评价。物性评价结果 ：回流５００次后的硅胶未发现有耐热裂化现象。 回流500次后的耐重与变形量的关系 胚料加压 胚料除压 回流500次加压 回流500次除压
